Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

1. Какой длины планируется проем.
2. Нужно ли его утеплять.
3. Какого диаметра арматуру использовать.
4. Какова схема армирования.
5. На какое расстояние перемычка должна опираться в стену.
6. Нужно ли армировать ряд газоблока под перемычку.
7. Как сделать опалубку для перемычки.
8. Какой марки бетон использовать.
9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

• Залить бетонную перемычку в U-блоки.
• Залить бетонную перемычку в деревянную опалубку.
• Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

1. Шириной такие перемычки бывают от 100 до 400 мм.
2. Высотой от 200 до 400 мм.
3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Перемычки из газобетона своими руками

Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

1. Какой длины планируется проем.
2. Нужно ли его утеплять.
3. Какого диаметра арматуру использовать.
4. Какова схема армирования.
5. На какое расстояние перемычка должна опираться в стену.
6. Нужно ли армировать ряд газоблока под перемычку.
7. Как сделать опалубку для перемычки.
8. Какой марки бетон использовать.
9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

• Залить бетонную перемычку в U-блоки.
• Залить бетонную перемычку в деревянную опалубку.
• Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Параметры

Все железобетонные балки, предназначенные для перекрытия, имеют свои размеры, подобранные согласно ГОСТ 948-2016 исходя из предварительно рассчитанной массы, которая в будущем будит давить на перемычку.

Рекомендуемые размеры находятся в диапазоне:

• • длина от 103 до 337 см;
• • ширина от 14 до 29 см;
• • толщина от 12 до 25см.

С более полным перечнем размеров можно ознакомится, открыв ГОСТ. При изготовлении данной продукции возможны отступления от стандартных размеров:

• • для изделий, имеющих длину до 250 см ±6 мм; до 400 см ±8 мм и более 400 ±10мм;
• • ширина и высота ±5 мм.

В перемычках не должны присутствовать трещины (кроме усадочных) шириной более 0,1 мм. Для удобства транспортировки и монтажа балки оборудуются специальными петлями, которые устанавливаются в тело изделия во время изготовления.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Устройство железобетонных перемычек

Каркас опалубки

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

Схема сборки опалубки

Боковые щиты опалубки должны перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

Арматура для перемычек

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание!
Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание!
Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава.

Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Советы и секреты

При строительстве железобетонных перемычек можно воспользоваться представленными рекомендациями:

• высота бетонной перемычки не должна превышать 1/20 от длины проема, ширина принимается по ширине стены, чтобы отсутствовали уступы;
• повысить прочность конструкции можно, используя арматуру d 14 мм;
• распорки и нижняя часть опалубки демонтируются через 25 суток после полного созревания бетона;
• заливку лучше проводить в том случае, когда верхняя часть перемычки будет стоять в едином уровне с верхним слоем кладки. Тогда дальнейшая кладка будет реализована без перепадов;
• тип перемычки следует подбирать по типу нагрузок, которые она сможет воспринимать.

При самостоятельном изготовлении перемычек, в них закладывают арматуру несколько больше диаметром и (или) числом, чем по стандарту

Что именно использовать в ходе строительства – заводское изделие или то, которое произведено собственными руками, — свободный выбор каждого. Если перемычка сделана с соблюдением всех норм, она практически не уступает по характеристикам готовому изделию.

Как сделать перемычки своими руками (вариант пенобетона) показано в видео:

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Технология строительства перемычки

Прежде, чем начать непосредственно изготовление оконных перемычек, нужно определиться, какой вид их вы будете использовать, и какие размеры. Если дом не большой, у которого облегченная крыша, то в нем можно ставить перемычки не несущего вида. Также такого же типа перемычки можно ставить и когда на перекрытии на всех этажах стоят пояса из арматуры. В этих случаях они берут на себя равномерно нагрузки. Технология создания перемычки выглядит так:

1. Необходимо создать перемычку для лицевой кладки, ее роль может сыграть металлический уголок. Его размеры от 7,5 см. Установить его нужно так, чтобы снаружи не было вертикальной полки. На уровне оконной четверти необходимо поместить ребро уголка. Тогда окно станет, как нужно, когда его будут устанавливать. Величина четверти окна — 5 см.
2. Заливать оконную перемычку можно двумя способами: вне окна, а потом устанавливать в проем или над оконным проемом. В принципе, большого различия и нет. Если во втором варианте придется провозиться со строительством опалубки на месте окна, то в первом – самостоятельно поднимать и переносить перемычку. Этот вариант тяжелее в том плане, что взять для работы кран, чтобы передвинуть конструкцию иногда невозможно. Заливать перемычку сразу в окне и дешевле и легче, и по времени быстрее. Зато сложнее будет ее монтаж, потому что она будет не только держать саму себя, но также и тяжелую бетонную массу. Но все же чаще всего строители останавливаются именно на этом варианте.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Армирование и усиление опалубки

От типа перемычки над окном зависит и диаметр арматурных прутьев. Для данной перемычки, которая не является несущей, можно использовать арматуру, состоящую из двух жил 0,8 см. Арматуру нужно уложить вдоль оконной перемычки. И скрепить прутья друг с другом с помощью проволоки. Их не нужно соединять сваркой. В результате арматура будет внешне выглядеть, как простенькая лестница.

Устанавливая горизонтальный щит, нужно использовать подпорки. Есть строители, которые этот момент игнорируют. Они не принимают в расчет, что бетон имеет значительный вес. И когда будет заливаться опалубка, он может или повредить щит, или немного его сместить, и в итоге форма перемычки не будет идеально ровной, а в дальнейшем исправить ее практически нереально. Поэтому лучше изначально убедиться в надежности конструкции. Когда будете закреплять подпорку, которая располагается в центре оконного проема, то сместите ее немного к окну, таким образом вы сделаете так, чтобы угол внутри не провис, потому что он будет закрепляться к щиту.

Размеры газобетонных перемычек

1. Шириной такие перемычки бывают от 100 до 400 мм.
2. Высотой от 200 до 400 мм.
3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Армирование перемычек железобетонных по ГОСТу: технические условия и как это сделать своими руками

В каждом доме, за редким исключением, обязательно присутствуют дверные и оконные проемы. Чтобы эстетично и надежно обустроить дальнейшую кладку над ними потребуются балки перекрытия – перемычки. Они могут быть из различных материалов, но самые надежные и распространенные – это изготовленные из железобетона.
Такие изделия производятся на заводах, имеют строго определенные параметры, указанные в ГОСТ 948-2016 (ранее ГОСТ 948-84). Данный эталон нормирует размеры железобетонных перемычек, их типы и основные технические характеристики. Документ регламентирует также их использование в кирпичных зданиях различного назначения, в строениях из камня (искусственного и натурального).

Обратите внимание

Так как сейчас осень, идут дожди, и скоро заморозки, поэтому мы немного ускорили процесс работ, а именно, на свежезалитую опалубку уложили 2-3 ряда блоков размером 200x200x400 мм (вес блока примерно 10 кг). Снимали боковые щиты на следующий день для ускорения сушки перемычки. А вот нижний щит лучше не снимать в ближайшие 2-3 дня — все зависит от погодных условий и сроков.

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Утепление опалубки

Утеплительный слой должен проходить между самой перемычкой и кладкой. А в качестве утеплителя можно применять минеральную вату от 190 см толщиной. Вату нужно закладывать в опалубку перед литьем бетона. У этого метода утепления оконных перемычек есть один существенный недостаток: в дальнейшем, при установке окна в проем, оно будет соприкасаться с ватой, и не поможет исправить ситуацию даже пена для монтажа, как бы хорошо она не заполнила бы щель. Если брать минеральную вату в качестве утеплителя, то тогда откосы окна нужно обложить кирпичом, чтобы именно в кирпич оно упиралось, и тогда окно зафиксируется при помощи пены для монтажа и будет надежно стоять. Без кирпича пена будет соприкасаться с ватой. Но тогда придется утеплять и откосы. Если вы готовы к таким «сложностям», то можете смело использовать вату. В итоге, все равно у вас получится хорошее теплое окно, надежно закрепленное и без сквозняков. Если же вы считаете, что лишние проблемы вам ни к чему, можете попробовать в качестве утеплителя использовать пумпан – это экструдированный пенопростирол, он имеет прочную консистенцию в отличие от минеральной ваты. Толщина его листов – около 3 см. Когда будете монтировать утеплитель, то зазор, который возникнет между утеплителем и рамой, нужно заполнить пеной для монтажа. Пена при застывании упрется в пумпан и окно будет надежно закреплено. В этом случае не придется использовать дополнительный слой утеплителя. Да откосы утеплять не нужно.

Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.

Преимущества железобетонных перемычек ПБ:

• Способность выдерживать высокие нагрузки
• Возможность перекрывать проемы большой длины
• Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
• Разнообразие готовых размеров и широкой номенклатуры изделий
• При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной. Для правильного расчета нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.

В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости. Неправильный подбор материалов для опалубки и ошибки при ее сборке могут привести к ее разрушению во время укладки бетона.

Промышленные заводы, изготавливающие стеновые блоки из ячеистого бетона или керамзитобетона, часто делают заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности, и вы можете залить ЖБИ. В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке обеспечить изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная смесь для заливки перемычек – бетон М300. Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предупредить высыхание бетона (защита от прямых солнечных лучей), а зимнюю погоду – обеспечить прогрев и защиту от ветра. Чрезмерно быстрое высыхание бетона летом избегают путем нанесения воды на поверхность бетона в первую неделю его твердения. В случае с разборной опалубкой при естественном твердении бетона опалубку рекомендуют снимать не ранее 14 дней. Бетон полностью обретет свою заявленную заводом марочную прочность только на 28 сутки.

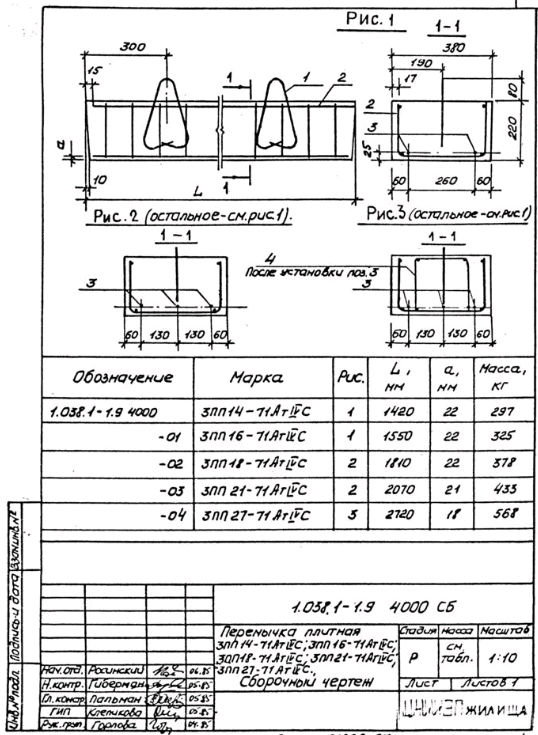

На рисунке 1 показаны перемычке и тип армирования перемычек.

Что нужно для заливки перемычек?

Я использовал:

• арматура диаметр Ø 12 мм;
• проволока катанка диаметр Ø 6 мм;
• проволока вязальная диаметр Ø 1.4-2 мм;
• доска обрезная 25×200 мм;
• гвозди 70 и 100 мм;
• цемент марка 400;
• песок речной;
• щебень диоритовый фракция 20 мм.

Я использовал арматуру диаметром Ø 12 мм, так как планирую возвести второй этаж или мансарду с бетонным перекрытием и подстраховался, чтобы не вычислять несущую способность конструкции, так же под перекрытием будет сейсмопояс, как делать сейсмопояс опишу в следующей статье.

Что означает перемычка? (Определение, использование, свойства, типы)

Перемычка является общей частью зданий. Всякий раз, когда мы хотим создать проем, такой как двери и окна в здании, мы используем перемычки над окнами, двери, как проемы, как простое решение для поддержки веса над проемом.

Несмотря на то, что конструкция перемычки проста и широко используется, мы здесь для теоретического определения перемычки. Кроме того, в этой статье мы представили 6 типов перемычек и кратко их обсудили, чтобы дать вам представление. Почему это важно? Это поможет вам выбрать лучший тип перемычки для ваших строительных работ и даст вам возможность ответить что такое перемычки.

Перемычка — это один из типов балок, который предназначен для поддержки вышеупомянутого материала стены или перегородки, когда проемы, такие как двери, окна и т. д., необходимы для обеспечения конструкции здания.

Ниже приводится определение перемычки Merriam-Webster для понимания значения перемычки.

Плоская горизонтальная балка, перекрывающая пространство между двумя опорами.

Определение Merriam-Webster

Перемычка — американское слово. В британском английском это называется lintol. Так что не путайте. Перемычка и линтол — это одно и то же.

Балка-перемычка представляет собой горизонтальный второстепенный конструктивный элемент. Чаще всего используется над проемами окон, дверей, порталов, каминов и т. д.

Строительный материал для перемычек

Для изготовления перемычек можно использовать различные строительные материалы. Некоторые материалы балок перемычки перечислены ниже

• Армированный цементобетон (RCC)
• Камень
• Дерево/древесина
• Бамбук
• Сталь

Для чего используется перемычка? Использование или функции перемычек

Ниже приведены области применения перемычки:

• Основная функция перемычки состоит в том, чтобы воспринимать нагрузки, исходящие от стены непосредственно над проемом, и передавать их на боковые стены или опору из каменных столбов.
• Перемычка также служит защитой для окон и дверей.
• Непрерывные перемычки могут обеспечивать поддержку каменных конструкций от боковых нагрузок, таких как ветер или землетрясения.
• Дымоход над каминами может поддерживаться перемычками.
• Перемычку можно использовать в качестве опоры для элементов навеса.
• Можно улучшить архитектурную красоту здания, выбрав декоративные перемычки. Архитектура перемычки была бы хорошим поводом для беспокойства.
• Перемычки могут поддерживать небольшое расстояние пути. Его можно было бы назвать перемычкой.

Свойства перемычки

Ниже приведены основные свойства строительной перемычки:

• Балка перемычки обычно заканчивается в каменной стене. Иногда они заканчиваются в столбцах.
• Перемычки должны поддерживаться на каждом конце. Они должны быть достаточно расширены, чтобы опорная кладка была нагружена в пределах допустимого напряжения. 100 мм — это минимальная длина подшипника.
• Перемычки передают переносимый ими вес на каменные стены.
• Ширина перемычки остается такой же, как и ширина несущей стены.
• Перемычка также может использоваться как оживляющий композиционный элемент.

Руководство по строительству перемычек

Рекомендации по проектированию перемычки указаны в нормах проектирования. Перед строительством перемычки необходимо следовать действующим нормам страны. Ниже приведены некоторые общие рекомендации, которые могут различаться в разных кодах. Настоятельно рекомендуется следовать кодексу, применимому в вашей стране, а не этому руководству.

• Минимальная длина подшипника должна быть 100 мм.
• Пролет перемычки над проемами не должен превышать 3,5 м.
• Все бетонные перемычки должны быть усилены.
• Арматурные стержни бетонной перемычки должны выходить более чем на 600 мм за край проема и входить в опоры перемычки.

В то время как древесина все еще используется в строительстве домов, более тяжелые материалы, например, блоки, бетон и камень, также могут использоваться, особенно в случае бизнес-структур и частных многоквартирных домов. Таким образом, использование стальных перемычек с перемешиванием становится все более известным. В зависимости от стоимости и наличия материалов для строительства перемычек используются разные материалы. По элементам выработки перемычки классифицируют на следующие виды:

1. Деревянная перемычка
2. Каменная перемычка
3. Железобетонная перемычка
4. Кирпичная перемычка
5. Армированная кирпичная перемычка
6. Стальная перемычка

1 900

Какую из этих перемычек следует использовать для вашего строительного проекта?

Ответ решать вам. Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

Деревянная перемычка

Деревянная перемычка или деревянная перемычка – это самый выдержанный вид перемычки. Они в основном используются в холмистой местности, где есть доступ к древесине. Но на открытых территориях использование древесины ограничено из-за значительной стоимости и доступности современных материалов. Если необходимо наличие более крупных перегородок, деревянная перемычка делается из двух деревянных частей, максимально избегаемых с помощью деревянных разделительных частей. Иногда деревянные перемычки усиливаются за счет установки пластин из мягкой стали вверху и внизу; такие перемычки называются перемычками с перемычками. У него есть и другие недостатки —

• Менее прочный.
• Древесина, будучи горючей, уязвима для огня.
• Эти перемычки обычно имеют слабую конструкцию.
• Без соответствующей вентиляции древесина обречена гнить.
Каменная перемычка

В качестве перемычки можно использовать прямоугольные куски камня. Этот тип перемычки в основном используется в этой области, где камень в изобилии доступен. Если длина проема велика, к тому времени в любом случае соединяются два куска дерева, чтобы дать перемычке все, что считается проемом. Их просто используют в горных постройках из-за слишком большого веса и отсутствия других материалов для их строительства. Его использование неразрывно связано с конструкциями из каменной кладки. Каменные перемычки должны использоваться в соответствии с пониманием характерных слоев. Толщина каменной перемычки является важным фактором в ее конструкции. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальной толщины должно быть 8 см. Такая перемычка будет прочной и прочной. Есть несколько неудобств и с каменной перемычкой.

• Высокая стоимость и, во-вторых, неспособность выдерживать чрезмерное поперечное напряжение.
• Из-за слабой прочности на растяжение они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
• Их сложно развернуть в городах, так как транспортировка — очень сложная задача.
Железобетонная перемычка

В настоящее время очень распространены железобетонные перемычки. В этом типе армирование используется для решения проблемы низкой податливости бетона. Они развиваются в современных структурах. Они подходят для больших нагрузок и больших пролетов. Их толщина держится в районе 8 сантиметров на каждый метр. Перемычки из железобетона могут быть сборными или отлитыми на месте. Как правило, сборные железобетонные перемычки используются, когда пролет перемычки меньше. Ширина перемычки должна быть равна ширине стены. Глубина перемычки балки зависит от длины пролета и величины нагрузки.

Бетон, хотя и прочен при сжатии, неустойчив к растяжению, поэтому в нижней части используются основные арматурные стержни, чтобы противостоять растягивающему напряжению. Половина этих стержней изогнуты на концах. Стремена сдвига предусмотрены, чтобы противостоять напряжению сдвига. Как правило, цемент, песок и заполнители смешивают в соотношении 1:2:4, чтобы получить цементно-бетонный раствор. У этой перемычки есть несколько преимуществ:

• Они прочные, жесткие и прочные.
• Перемычка железобетонная обладает огнеупорными свойствами.
• Они экономичны и просты в изготовлении.
• Основным преимуществом ж/б перемычек является их адаптация к любому размеру и форме.
Кирпичные перемычки

Кирпичные перемычки изготавливаются из твердого, хорошо обожженного кирпича первого сорта. Он может быть сформирован в виде кирпичей на торце, кирпичей на краю и рядовых кирпичей, уложенных горизонтально над отверстиями. Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, обладают большей устойчивостью к сдвигу в торцевых соединениях, чем стандартные блоки.

Перемычки из армированного кирпича

Тяжелые нагрузки и большая длина пролета являются проблемой для кирпичных перемычек. Их можно преодолеть, используя арматурные стержни. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича. Глубина армированных кирпичных перемычек равна 10 см. или кратно 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места по длине для вставки стержней из мягкой стали в качестве арматуры. После установки стержней оставшийся зазор заполняется цементным раствором 1:3. В качестве вертикальных хомутов на каждом 3-м вертикальном стыке используются стержни толщиной 6 мм. В качестве основного армирования используются стержни толщиной 8-10 мм, расположенные внизу.

Стальные перемычки

Стальная перемычка может быть подходящей, когда внешние нагрузки велики, а открытые зазоры значительны. Стальные перемычки предпочтительнее, когда глубина перемычки играет существенную роль, поскольку проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок. Эти перемычки состоят из секций швеллера или балок из катаной стали или секций швеллера, используемых по отдельности или в комбинации из двух или трех блоков. В зависимости от требований перемычка может состоять из одной секции или комбинации двух или более. Единственная стальная балка либо заделана в бетон, либо облицована камнем, чтобы сохранить ту же ширину, что и стена. Комбинация из двух или более блоков размещается рядом и удерживается на месте с помощью трубчатого сепаратора. Облегчение водой проводится в любом случае в течение десяти дней. У него много преимуществ:

• Стальные перемычки можно использовать для более тяжелых нагрузок на более выступающие перегородки без необходимости замены или усиления.
• Они невосприимчивы к ржавчине, эрозии или деформации.
• Стальные перемычки более практичны и менее трудоемки.



Часто задаваемые вопросы

В чем разница между перемычкой и балкой?

Перемычка и балка являются горизонтальными элементами здания. Член идентифицируется между этими двумя именами на основе его функции.

перемычка поддерживает только вес стены над проемами и передает нагрузку только на стены.

В то время как балки несут постоянную и динамическую нагрузку от плиты. Затем эти нагрузки передаются на опорные колонны. Также балки выступают в роли элементов диафрагмы.

Что означает дверная перемычка?   Что такое дверная перемычка?

Горизонтальная балка, расположенная поперек дверного проема и несущая нагрузку конструкции над ней, называется дверной перемычкой.

Вам нужна перемычка над окном?

Если между окном и несущими балками существуют кирпичные стены или другие тяжелые ненесущие элементы, над окном обязательно должна быть перемычка. Эта оконная перемычка будет распределять нагрузки на каменную стену рядом с окном. Оконные перемычки также могут защитить оконную раму от повреждений.

Что такое оконная перемычка?

Горизонтальный конструктивный элемент, установленный над окном для поддержки кирпичной стены над ним, называется оконной перемычкой.

Когда Вам нужна замена перемычки гаражных ворот?

Замена перемычки гаражных ворот обычно не рекомендуется, если только сама дверь не сильно повреждена. Если гаражная дверь лишь слегка погнута или имеет маленькое отверстие, то может потребоваться только новая перемычка. Если ворота гаража сильно повреждены, единственным выходом может быть установка новой двери.






Это еще не все!!!!!!

Вот список статей о перемычках на нашем сайте

• Что такое перемычка? Типы перемычки
• Назначение перемычки
• Функции перемычки
• Расчетные нагрузки перемычки

Скоро появятся новые статьи о перемычке…



Вам нужна перемычка над окном?
Если между окном и несущей балкой наверху существуют кирпичные стены или другие тяжелые ненесущие элементы, над окном обязательно должна быть перемычка. Эта оконная перемычка будет распределять нагрузки на каменную стену рядом с окном. Оконные перемычки также могут защитить оконную раму от повреждений.

Стандартный размер перемычки и ее типы [Civil Planets]

Что такое перемычка?

Перемычка представляет собой горизонтальный элемент, который опирается на дверной или оконный проем для поддержки части конструкции над ним. Кроме того, функция перемычки такая же, как у балки; он передает нагрузку конструкции на ее опоры.

Использование перемычек

Подобно балкам, передающим нагрузки от перекрытий и стен, перемычки используются для передачи несущих конструкций, поддерживаемых над ними.

Типы перемычек
• Деревянная перемычка
• Каменная перемычка
• Кирпичная перемычка
• Стальная перемычка
• ПКР Перемычка
Деревянная перемычка

Деревянная перемычка — самый старый тип перемычки; в настоящее время это не используется в строительстве.

За границей деревянные бруски используются в качестве перемычек для домов, потому что большинство домов строятся из древесного материала. В качестве перемычки можно использовать один кусок дерева или группу деревянных деталей, которые можно использовать для соединения болтами.

Спецификация
• Должна быть предусмотрена опора от 150 мм до 200 мм, и она должна быть размещена на растворе.
• Ширина перемычки может быть равна толщине проема и глубине в диапазоне от 1/12 до 1/8 пролета.
• Минимальная ширина должна быть 80 мм.
• Деревянные перемычки легко разрушаются при возгорании и гниении.
Каменная перемычка

Каменные перемычки используются поперек проема из-за доступности материала. Каменные перемычки широко используются в строительстве из-за хорошей прочности на сжатие.

Спецификация
• Если в качестве перемычки используется камень, то необходимо предусмотреть разгрузочные арки, так как камни обладают низким сопротивлением растяжению.
• В качестве перемычки можно использовать один кусок камня.
• Ширина перемычки должна быть равна толщине проема.
• Глубина каменной перемычки должна быть в пределах 1/10 длины проема.
Кирпичная перемычка

Технически кирпичная перемычка не будет иметь превосходного сопротивления сжимающей нагрузке. Чтобы эти виды перемычек можно было использовать, когда длина проема не превышает 1 м.

Минимальная глубина кирпичной перемычки должна быть 20 см, а ширина, как обычно, должна быть равна толщине проема.

Стальная перемычка

Стальная перемычка состоит из стальных уголков или катаных балок. Стальные перемычки используются при большой нагрузке или значительной длине проема. Для удержания балок в нужном положении предусмотрены разделители труб.

Стальные балки залиты бетоном для защиты стали от коррозии и огня.

Перемычка из железобетона

Теперь перемычка из железобетона заменила все другие материалы для перемычки, потому что она огнеупорна, долговечна, надежна и проста в сборке. Отличным преимуществом перемычки из железобетона является то, что она может быть как сборной, так и монолитной.

Сборные перемычки применяются до длины пролета 2м; если длина проема превышает 2 м, то перемычка будет сооружена монолитным методом.

Спецификация
• Марка бетона М15 (1:2:4) обычно используется для бетона перемычки.
Перемычки из железобетона
• могут увеличить объем строительных работ, поскольку солнцезащитный козырек может легко выступать из перемычек из железобетона.
• Глубина и армирование зависят от ширины проема.
Стандартный размер перемычки для дверного проема и деталей усиления
Пример расчета размера балки перемычки

Предположим, вам необходимо построить перемычку для дверного проема длиной 1 метр

Длина проема – 1 м, опора 200 мм с обоих концов

So длина перемычки L = 1+0,2+0,2 = 1,4 м

Глубина = 1,4/(20+1) = 66 мм

L = эффективный пролет (включая опору) l = длина проема b = ширина стены

Минимальный подшипник = 200 мм с обоих концов.
