Армирование монолитных конструкций: Калькуляторы

Монолитные железобетонные конструкции: проектирование, правило армирования

Содержание

• Зачем необходимо армирование?
• Особенности армирования в зависимости от типа устройства фундамента
  • Плитный фундамент
  • Ленточный фундамент
  • Свайный фундамент
  • Стены и перекрытия
• Главное правило армирования
• Проектирование
  • Что такое проектирование?
  • Проектировка и расчёт согласно СНиПам
• Порядок выполнения строительных работ с ЖМК
  • Как проходит монтаж?
• Итоги

Монолитные железобетонные конструкции были впервые применены в России в 1802 году. В качестве материала для армирования использовались металлические стержни. Первым строением, созданным с использованием данной технологии, стал Царскосельский дворец.

Монолитные железобетонные конструкции часто применяются при производстве таких изделий, как:

• резервуары,
• стены,
• перекрытия,
• фундаменты.

Зачем необходимо армирование?

Безусловно, бетон имеет множество преимуществ. Он обладает большой прочностью и спокойно переносит перепады температур. Даже вода и мороз не могут ему повредить. Тем не менее его сопротивление растяжениям находится на крайне низком уровне. Здесь в игру вступает арматура. Она позволяет добиться повышенной прочности ЖМК и сократить расход бетона.

В теории в качестве материала для армирования можно использовать всё что угодно, даже стебли бамбука. На практике же применяется всего два вещества: композит и сталь. В первом случае — это целый комплекс материалов. В основе изделия могут лежать базальтовые или углеродные волокна. Они заливаются полимером. Композитная арматура имеет небольшой вес и не поддаётся коррозии.

Сталь имеет несравнимо большую механическую прочность, к тому же её стоимость относительно невелика. В процессе армирования железобетонных монолитных конструкций используются:

• уголки,
• швеллеры,
• двутавровые балки,
• гладкие и рифленые стержни.

При создании сложных строительных объектов в основе монолитной железобетонной конструкции укладываются металлические сетки.

Строительная арматура может иметь разную форму. Но в продаже чаще всего можно найти только стержневую. Рифлёные стальные стержни чаще всего используются при строительстве малоэтажных зданий. Низкая цена и хорошее сцепление с бетоном делают их очень привлекательными для потенциальных покупателей.

Стальные стержни, используемые при создании железобетонных монолитных конструкций, в большинстве случаев имеют толщину от 12 до 16 миллиметров. Они отлично защищают структуру от разрывов. Нагрузку, создаваемую при сжатии, компенсирует сам бетон.

Особенности армирования в зависимости от типа устройства фундамента

Когда закладывается фундамент дома очень важно соблюдать правила армирования монолитных железобетонных конструкций. Это позволит избежать множества дефектов и гарантирует долгий срок эксплуатации объекта. Согласно устройству железобетонных монолитных конструкций выделяют три типа фундамента.

Плитный фундамент

При его армировании применяется стержневая рифлёная арматура. Толщина железобетонной монолитной конструкции (плиты фундамента) зависит от количества этажей и материала, используемого при строительстве. Стандартный показатель 15—30 сантиметров.

Важно! Если масса здания невелика, то в железобетонной монолитной конструкции допускается использование сетки с сечением стержней от 6 до 10 сантиметров.

Качественное армирование плитного фундамента должно иметь два слоя. Нижняя и верхняя решётки соединяются посредством подпорок. Они формируют зазор нужного размера.

Главным отличием профессионального армирования железобетонных монолитных конструкций — является полное сокрытие всех элементов стального каркаса. При этом в плиточном фундаменте арматура не сваривается между собой, а вяжется посредством проволоки.

Ленточный фундамент

Устройство данной железобетонной монолитной конструкции состоит из решётки, которая размещается в верхней части и берёт на себе все нагрузки, связанные с растяжением.

Сваривать элементы каркаса крайне не рекомендуется — это уменьшит его прочность. При этом слой бетона, разделяющий стальные элементы и грунт должен быть не менее пяти сантиметров. Это защитит металл от коррозии.

В железобетонной монолитной конструкции очень важно соблюдать правильную дистанцию между продольными стержнями. Граничный показатель — 400 миллиметров. Поперечные элементы используются тогда, когда высота каркаса превышает 150 мм.

Дистанция между соседними стержнями в железобетонной монолитной конструкции не может превышать 25 миллиметров. Углы и соединения дополнительно усиливаются. Это позволяет придать фундаменту большую прочность.

Свайный фундамент

Данная технология используется при возведении строения на пучинистых грунтах. Оптимальная дистанция от ростверка до грунта 100—200 мм. Зазор позволяет создать воздушную подушку, что положительно влияет на утеплённость всего дома. К тому же воздушная подушка позволяет избежать образования на первом этаже сырости.

При создании свай используется бетон марки М300 и выше. Предварительно бурятся скважины, в которые вкладывается рубероид. Он также служит опалубкой. Каркас из арматуры опускается внутрь каждого отверстия.

Конструкция каркаса состоит из продольной рифленой арматуры. Сечение стержней от 12 до 14 мм. Крепление осуществляется посредством проволоки. Минимальный диаметр сваи — 250 мм.

Стены и перекрытия

Эти элементы также требуют особых правил армирования. В принципе они сходны с нормами создания фундаментов, но есть некоторые отличия:

1. Минимальный продольный диаметры арматуры в стене — 8 мм, максимальный шаг в длину 20 сантиметров, поперечный — 35 см. Сечение поперечной арматуры не менее 25% от сечения продольной.
2. Перекрытия. Диаметр арматуры определяется расчётными нагрузками. Минимальный показатель восемь миллиметров. Дистанция между стержнями не больше 20 мм.
3. При создании как стен, так и перекрытий допускается использование сетки.

Нормы армирования для стен и перекрытий отличаются из-за разной степени нагрузок, которые испытывают эти железобетонные монолитные конструкции.

Главное правило армирования

Прочность всей железобетонной монолитной конструкции зависит от связи бетона и арматуры. Необходимо чтобы бетон передавал часть нагрузки стальной арматуре без потери энергии.

Главное правило армирования гласит, что в железобетонной монолитной конструкции не должно быть нарушения связи. Максимально допустимое значение данного параметра — 0,12 миллиметра. Надёжное соединение бетона и арматуры — гарантия прочности и долговечности всего здания.

Важно! Чтобы добиться нужных показателей, необходимо точно соблюдать все нормы строительства, которые указаны в СНиПах, а также внимательно проводить расчёты.

Проектирование

Что такое проектирование?

Проектирование железобетонных монолитных конструкций — это создание чертежей на основе собранных геодезических данных, имеющихся материалов и предназначения здания. Несущую систему монолитного каркасного здания составляют перекрытия, фундамент и колонны.

Задача конструктора правильно рассчитать нагрузки на все элементы и составить оптимальный проект с учётом особенностей грунтов и климатических условий. Сам процесс создания железобетонных монолитных конструкций включает в себя:

• компоновку;
• расчёт конструирования второстепенной балки;
• расчёт нагрузок;
• расчет перекрытий по предельным состояниям первой и второй группы.

Для упрощения математических расчётов используется специальное программное обеспечение, к примеру, AutoCAD.

Проектировка и расчёт согласно СНиПам

По факту пособие по проектированию монолитных железобетонных конструкций — это и есть СНиП. Это некий свод правил и норм, который содержит стандарты строительства жилых и нежилых зданий на территории РФ. Этот документ динамически обновляется в зависимости от изменений технологий строительства и подходов к безопасности.

СП по монолитным железобетонным конструкциям разрабатывался ведущими учёными и инженерами. СНиП 52-103-2007 касается ЖМК, сделанных на основе тяжелого бетона без предварительного напряжения арматуры. Согласно данному документу различают такие типы несущих элементов:

• колонные,
• стеновые,
• колонно-стеновые.

При использовании железобетонных монолитных конструкций допускается проектировка этажей в разной конструктивной системе несущих элементов.

При расчёте параметров несущих элементов согласно СНиПам учитывается:

1. Определение усилия, действующего на фундамент, перекрытия и другие элементы конструкции.
2. Амплитуда вибраций перекрытий верхних этажей.
3. Расчёт устойчивости формы.
4. Оценка сопротивляемости процессу разрушения и несущей способности здания.

Данный анализ позволяет не только определить параметры железобетонных монолитных конструкций, но и узнать срок эксплуатации здания.

Особое внимание при проектировании уделяется несущей железобетонной монолитной конструкции. При этом учитываются такие параметры:

1. Возможность и скорость образования трещин.
2. Температурно-усадочные деформации бетона при затвердевании.
3. Прочность ЖМК при снятии опалубки.

Если правильно произвести все расчёты, то созданное изделие прослужит десятки лет даже в самых экстремальных условиях.

Когда рассчитываются параметры несущих ЖМК используются линейные и нелинейные жёсткости железобетонных элементов. Вторые назначают для сплошных упругих тел. Нелинейная жёсткость вычисляется по поперечному сечению. При этом очень важно учитывать возможность образования трещин и других деформаций.

Порядок выполнения строительных работ с ЖМК

Каждая строительная компания старается достичь наилучшей организации производственного процесса. Для этого используются СНиПы и международные стандарты. Тем не менее существует сложившийся порядок работ, который позволяет гарантировать максимальное качество будущей постройки:

1. Вначале осуществляется расчёт по четырём основным видам нагрузки: постоянная, временная, кратковременная, особая. К примеру, при создании фундамента для агрегатов, создающих сильные вибрации, используются исключительно железобетонные монолитные конструкции.
2. Геодезическая разведка, составление плана, а также анализ общих показателей.
3. Определение точек возводимого строения.
4. Армирование конструкций. Оно бывает двух типов: предварительно напряжённое и обычное.
5. Монтаж опалубки. Опалубка позволяет создать необходимую форму для будущей железобетонной конструкции. При этом она может классифицироваться по разборности, материалу, назначению и конструкции.
6. Бетонирование. Есть четыре основных способа заливки бетона: с лотка миксера прямо на опалубку; посредством автобетононасоса; через желоб; при помощи колокола. Для уплотнения бетона применяют вибратор.

Очень важную часть в создании прочной и надёжной железобетонной монолитной конструкции играет уход за бетоном. Всё дело в том, что этот материал может застыть только при определённых условиях. Обычно полное затвердевание бетона занимает около 15—28 суток, если не используются специальные сорта цемента. Чтобы предотвратить испарение влаги в жаркое время года ЖМК поливают водой.

Важно! При работе в холодное время года необходимо специальное оборудование вроде прогревателей. Также не удастся обойтись без утеплителей.

Как проходит монтаж?

Данная технология позволяет экономить на материалах, ведь именно компания застройщик определяет целесообразность использования тех или иных элементов конструкции. Монтаж железобетонных монолитных конструкций проходит прямо на строительной площадке и состоит из таких этапов:

1. На площадку укладывается материал для армирования. Важно соблюдать нормативные расстояния между элементами каркаса. Это гарантирует равномерность растекания бетона.
2. Заливается бетон. На этом этапе необходимо следить, чтобы в смесь не попали масляные вещества. Они препятствуют связыванию бетона.
3. При необходимости устанавливается дополнительное оборудование, ускоряющее сушку.

Железобетонные монолитные конструкции позволяют создавать кривые линии, что делает общую архитектуру здания в разы богаче и насыщеннее.

Итоги

Железобетонные монолитные конструкции позволяют строить здания в минимальные сроки, используя современные сорта бетона. Важным этапом строительства является проектирование. Именно правильные расчёты позволяют создать прочную постройку с длительным сроком эксплуатации.

Железобетонные монолитные конструкции используются как в промышленном строительстве, так и жилищном. Сравнительно небольшая стоимость и прочность делают их незаменимыми в производственных цехах и при возведении многоэтажных зданий.

• Баня из газобетонных блоков своими руками
• Приготовление бетона вручную: пропорции, таблица
• Бетон своими руками
• Шлакоблоки своими руками в домашних условиях

Армирование элементов монолитных железобетонных зданий и стен

Монолитное и каркасно-монолитное строительство в последние годы получило заметное распространение. Помимо многоквартирных домов, монолитные железобетонные конструкции все чаще применяются при возведении частных домов; зачастую соответствующие работы выполняются на основе догадок и интуиции, а не знаний и опыта. Именно тем читателям, которые  планируют строить собственный дом своими руками, адресована эта статья.

Строительство монолитного коттеджа.

Перечень монолитных конструкций

Итак, какие именно монолитные конструкции заливаются при возведении дома?

Давайте двинемся снизу вверх.

• Фундамент. Мы рассмотрим несколько вариантов его исполнения: плитный, ленточный и на буронабивных сваях с монолитным ростверком.
• Стены.

Уточним: речь идет о несущих стенах. Ненагруженные перегородки, как правило, выполняются из пористых материалов, обладающих высокими тепло- и шумоизоляционными качествами: газо- и пенобетона, ракушечника, известняка и т.д.

• Перекрытия.

В этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

Виды арматуры

Если отбросить экзотику вроде бамбуковых стеблей, применяющуюся преимущественно в малоэтажном строительстве в странах Азии, в сухом остатке мы получим всего два материала.

Сталь

В абсолютном большинстве случаев применяется именно она. Исключительная механическая прочность сочетается с относительно дешевизной.  Для армирования используются жесткие элементы (швеллеры, двутавровые балки, уголки, гладкие и рифленые стержни) и сетки — вязаные и сварные.

Композит

Если быть точными, это не один материал, а целая их группа. Стеклянные, углеродные или базальтовые волокна заливаются   полимером — термопластичным (размягчающимся при нагреве) или термореактивным (эта группа полимеров химически преобразуется при однократном нагреве и в дальнейшем остается стабильной при повторном достижении той же температуры). Ключевые особенности композитной арматуры — небольшой вес и коррозионная стойкость.

Полезно: в широкой продаже можно встретить композитную арматуру лишь одного типа — стержневую.

Стержни из полимерного композита на основе стекловолокна.

Какие типы арматуры используются в малоэтажном строительстве?

В абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) — отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Несколько реже применяется гладкая арматура и сетки.

Фундамент

Давайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

Плитный

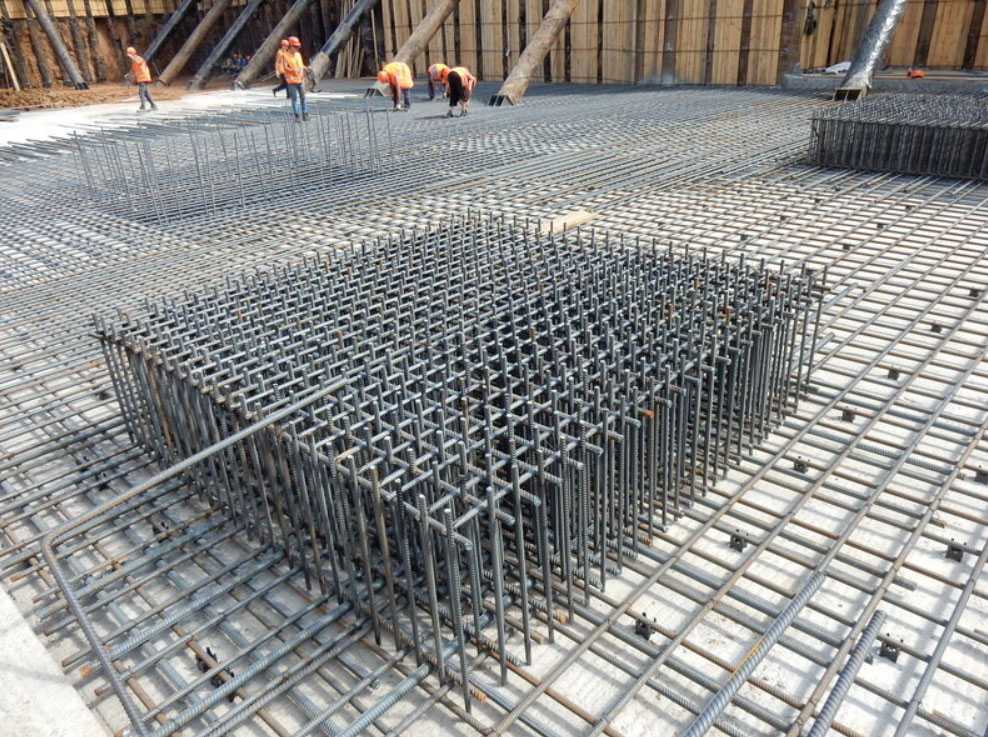

Для его армирования обычно используется стержневая рифленая арматура диаметром от 12 миллиметров. Изгибающие нагрузки под несущими стенами будут значительными; раз так — хорошее сцепление стали с бетоном играет решающую роль.

Что стоит знать об этом виде фундаментов?

• Толщина плиты определяется этажностью дома и используемым для строительства материалом. Понятно, что бревенчатый сруб создаст куда меньшую изгибающую нагрузку, чем кирпичное или монолитное бетонное строение. Как правило, толщина плиты варьируется от 15 до 30 сантиметров.

Нюанс: при небольшой массе строения допустимо применение арматурной сетки с сечением стержней 6-10 миллиметров.

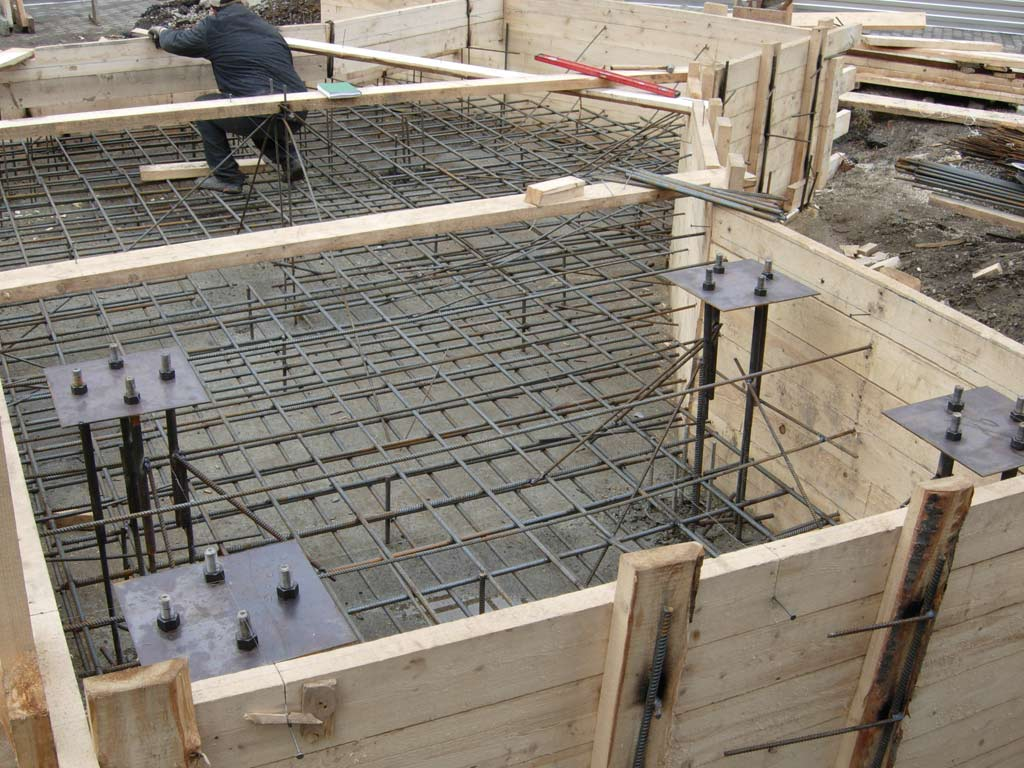

• Армирование всегда делается двухслойным. При этом нижняя и верхняя решетки не связываются друг с другом жестко; допустимо лишь использование подпорок, формирующих зазор нужного размера.

Структура плитного фундамента.

• Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 — 3 сантиметра. Для создания соответствующих просветов используются подпорки из отожженной проволоки.
• Арматура не сваривается в решетку, а вяжется той же отожженной проволокой.
• Оптимальный шаг для стержневой арматуры в плите составляет 20-22 сантиметра. Если используется готовая сетка, уменьшенная толщина проволоки отчасти компенсируется меньшим размером ячейки (15 см).

Ленточный

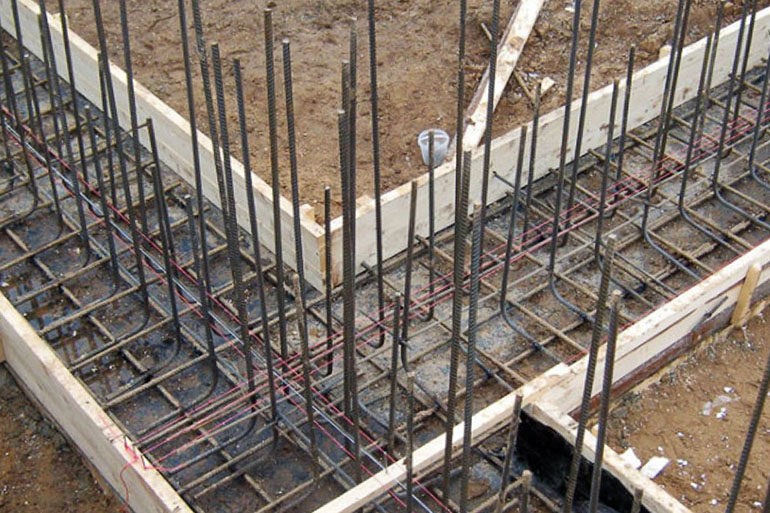

• Решетка должна присутствовать в верхней и нижней части бетонной ленты.

Примерно так.

Почему? Вспомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

• Сварка и в этом случае нежелательна: нагрев ухудшает прочностные качества стали. Исключение — материал, в маркировке которого присутствует буква С (например, А500С).
• Толщина бетона, отделяющего сталь от грунта, не должна быть меньше пяти сантиметров.

Есть и отличия.

• Максимальное расстояние между продольными арматурными стержнями не должно быть больше удвоенного сечения опирающегося на фундамент элемента конструкции здания (стены или колонны) и не более 400 миллиметров.
• Поперечные и вертикальные элементы каркаса необходимы при высоте фундамента в 150 мм и более (то есть почти всегда). При этом поперечное и вертикальное армирование часто выполняется не отрезками, а единым гнутым хомутом диаметром 6-8 мм.
• Минимальное расстояние между соседними стержнями (исключая сращивание отрезков) должно быть больше их диаметра и больше 25 миллиметров.
• Углы, крестообразные и Т-образные соединения участков фундамента обязательно усиливаются таким образом, чтобы образовать не соединение двух отдельных балок, а единую жесткую раму.

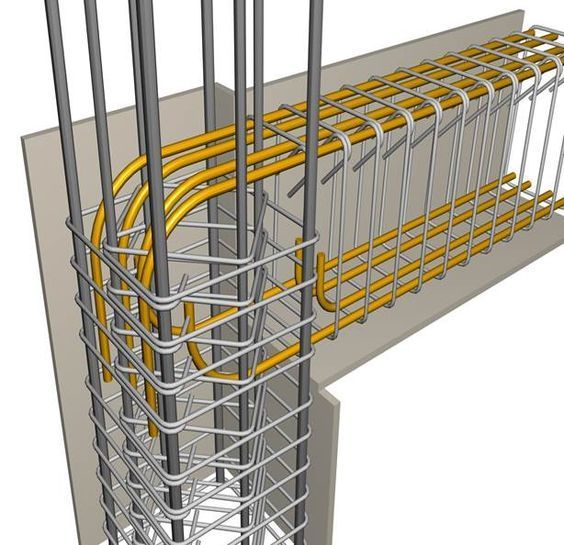

Пример армирования углов.

Пример армирования примыканий.

Армирование тупого угла ленты. Внутренний стержень каркаса подвязан к наружному стержню смежного участка.

Совет: простейший способ понять, как должен выглядеть арматурный каркас  — представить себе векторы всех действующих на фундамент сил (прежде всего  — массы дома и морозного пучения). Там, где бетон испытывает нагрузку на растяжение, и необходимо армирование. Расположение арматуры должно быть параллельно вектору усилия.

Свайный

Как своими руками смонтировать арматурный каркас фундамента на буронабивных сваях с монолитным железобетонным ростверком?

На пучинистых грунтах оптимальное расстояние от ростверка до уровня грунта составляет всего 100-150 миллиметров. Столь небольшой зазор не только упростит утепление основания, но и сэкономит нам время и силы во время заливки ростверка: под него просто подкладывается слой пенопласта, который станет нижней частью опалубки и не даст цементному молочку уйти в почву.

Сваи заливаются бетоном марки не ниже М300 непосредственно в грунте, в пробуренных под них скважинах. Опалубкой, а заодно и гидроизоляцией обычно служит свернутый в трубу рубероид. Арматурный каркас опускается внутрь трубы перед заливкой.

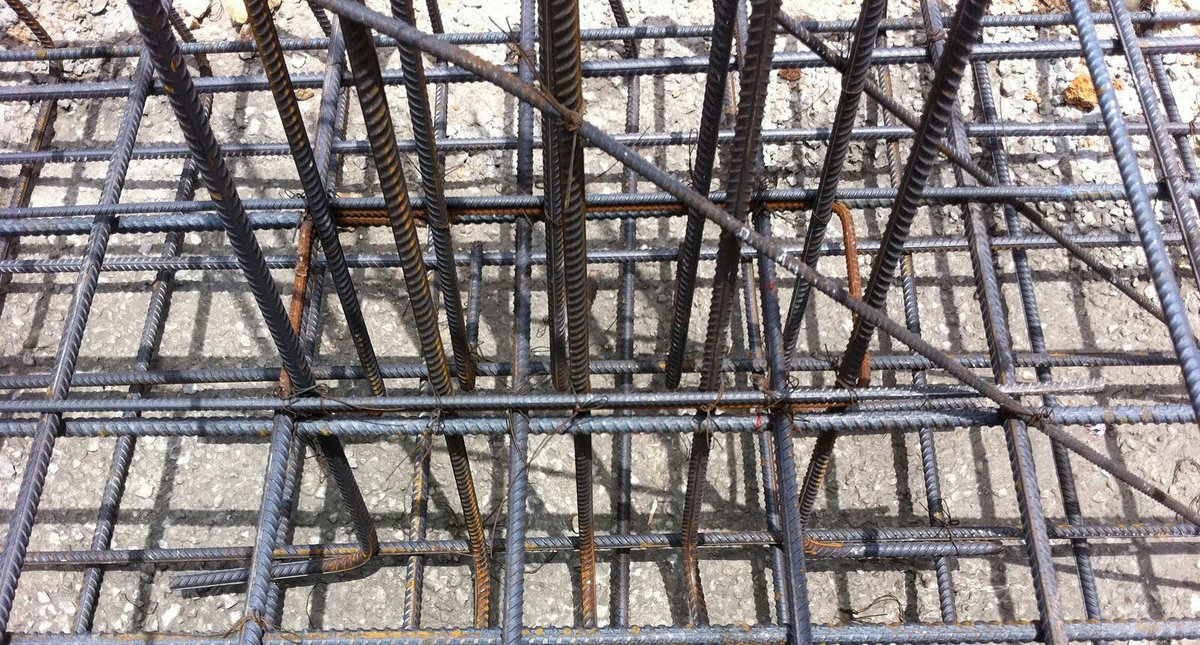

Каркас сваи, как правило, собирается из продольной рифленой арматуры сечением 12-14 миллиметров и перпендикулярных ей квадратных, многоугольных или круглых цельногнутых хомутов сечением  5-8 мм.

Здесь армирование полностью выполнено из рифленых 14-миллиметровых стержней.

В идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Сваи армируются на всю длину. Исключения из этого правила есть, но к малоэтажному строительству они отношения не имеют. Достаточно сказать, что частичное армирование подразумевает диаметр сваи от 700 мм.

Минимальный диаметр сваи согласно действующим строительным нормам составляет 400 мм. Сечение арматурного каркаса должно быть  на 100-120 мм меньше; для минимального диаметра и двухэтажного дома на практике достаточно 4 стержней продольной арматуры сечением 14 мм.

Продольные стержни каркаса перевязываются с армированием ростверка. Значительных нагрузок в поперечном направлении стык сваи и ростверка не испытывает; однако морозное пучение может породить ситуацию, когда соединение будет нагружено на разрыв. Именно поэтому это соединение тоже выполняется усиленным; схема усиления напоминает решения, применяемые для ленточных фундаментов.

Усиление соединение сваи и ростверка. 1 — продольное армирование ростверка, 2 — поперечные хомуты ростверка, 3 — Г-образное усиление, 4 — хомуты сваи,  5- продольная арматура сваи.

А что с армированием самого ростверка? Он испытывает точно такие же нагрузки, как ленточный фундамент; раз так — и все рекомендации будут идентичными.

Стены

Как выполняется армирование железобетонных стен?

• Арматурный каркас и в этом случае должен быть двухслойным, предотвращающим изгиб стены под нагрузкой в любом направлении. 2=12,56 мм2.
• Концы арматуры анкерятся в бетоне (понятное дело, не выходя на его поверхность). Как это делается?

Анкеровка продольной арматуры.

Перекрытия

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

Отсюда — и сходство схемы армирования.

• Каркас — двухслойный, в нижней и верхней части перекрытия.
• Минимальная толщина перекрытия — 150 миллиметров. В общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Нюанс: при пролете в 6 метров и более плита должна усиливаться ригелями.

• Диаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями — не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

Каркас будущего перекрытия.

• Защитный слой бетона между поверхностью и арматурой составляет 15-20 мм.
• По возможности используются целые стержни во всю ширину пролета. Если это невозможно, они наращиваются с перехлестом в 40 диаметров. Так, для стержня сечением 10 мм перехлест при сращивании будет равным как минимум 40 см.

Внимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

• По краям плиты верхняя и нижняя сетки связываются П-образным усилением. Таким же образом усиливаются края проемов.
• Если предполагается, что после набора перекрытием прочности будут проделываться дополнительные проемы и отверстия, требующие нарушения армирования, используются только и исключительно рифленые стержни.

Полезно: алмазное бурение отверстий в бетоне дает куда более ровные отверстия, чем сверление коронкой с использованием перфоратора. При большом размере проема допустима резка железобетона алмазными кругами, арматуры — обычными абразивными, имеющими меньшую толщину.

Резка алмазным диском позволит сделать края проема максимально ровными.

Заключение

В рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Дополнительную информацию читателю предложит видео в этой статье. Успехов!

Базальтовая арматура | Monolithic.org

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ

Купить базальтовую арматуру

Строительная отрасль узнает о существовании арматурных стержней из армированного волокном пластика. Арматура из стекловолокна присутствует на рынке уже некоторое время, проникая туда, где стальная арматура не работает. Первые распространенные приложения использовались в агрессивных средах и местах, где наведенные поля, возникающие в результате стальных железобетонных конструкций, подвергающихся воздействию высоких уровней радиочастотного излучения, представляют собой проблему. В настоящее время в этой области появилась новая разработка – арматура из базальтовых непрерывных нитей.

Видео: Цветники и заборы из базальтовой арматуры

По просьбе женщины, которая хотела постоянные цветочные клумбы, которые люди, прикованные к инвалидным коляскам, могли садить, компания Monolithic разработала новый способ создания привлекательных и практичных цветочных клумб с использованием тонкого бетона и материала, который мы недавно открыли и с которым работаем. : арматура базальтовая . Это привело к новому способу изготовления прочных, долговечных, но красивых заборов. В этом процессе также используется напыляемый бетон и базальтовая арматура. Узнайте все об обоих пунктах из этого восхитительного видео, которое ведет президент Дэвид Саут.

Арматура из базальтового волокна

Строительная отрасль узнает о существовании арматурных стержней из армированного волокном пластика. Арматура из стекловолокна присутствует на рынке уже некоторое время, проникая туда, где стальная арматура не работает. В настоящее время в этой области появилась новая разработка – арматура из базальтовых непрерывных нитей.

Как Monolithic контролирует/предотвращает растрескивание при высыхании бетона?

Есть старая поговорка: «Если не хочешь, чтобы бетон треснул, оставь его в мешке». Мы на 100% подписываемся под этим высказыванием. Итак, что мы делаем, так это контролируем последствия растрескивания, используя арматурную сталь и/или другую арматуру, такую ​​как базальт. Базальтовая арматура является относительно новой, но используется в качестве замены стальной арматуры, поскольку она не ржавеет.

Подпишитесь на БЕСПЛАТНОЕ 14-шаговое руководство по началу работы с монолитными купольными домами

Эл. адрес:

Еще две купольные школы в Оклахоме

Вскоре в Оклахоме появится еще две купольные школы. В государственных школах Диббла недалеко от Нормана и школьном округе Джеронимо за пределами Лоутона строятся новые образовательные структуры.

Монолитные планы этажей

Для купольного дома вашей мечты в нашей библиотеке есть планы этажей самых разных размеров и форм. Этот диапазон размеров включает в себя небольшие уютные коттеджи, а также просторные и эффектные замковые владения и все, что между ними. Но хотя размеры и формы могут различаться, преимущества дома с монолитным куполом остаются неизменными. В дополнение к долгосрочной экономии наши экологически чистые монолитные купола обеспечивают энергоэффективность, защиту от стихийных бедствий и многое другое. На этом веб-сайте есть инструменты и сотни статей, связанных с проектированием куполов. Кроме того, в нашем штате есть профессионалы с опытом и знаниями, которые помогут вам спроектировать точный план этажа, который вам нужен и в котором вы нуждаетесь.

Что нужно знать о монолитном купольном доме перед покупкой!

Это новинка! Вот обязательная, обязательная к прочтению электронная книга с практической информацией практически обо всем, что связано с проектированием и строительством дома вашей мечты.

Готовьтесь к реальным чрезвычайным ситуациям, а не к судному дню

Когда газета Dallas Observer написала об Исследовательском парке монолитных куполов, они связали купола с подготовкой к судному дню. Это упускает суть. Мы не готовимся к концу времен; мы готовимся к концу… хорошей книги, свернувшись калачиком на диване, мирно читаем, пока снаружи бушует буря.

Возвращение: наш дом с монолитным куполом на холме

Когда я писал о подготовке к реальным чрезвычайным ситуациям, я понял, что на этом сайте практически ничего нет о нашем доме, Аркадии. Мы построили дом шесть лет назад и разместили на сайте monolithic.org несколько замечательных историй с фотографиями его дизайна, строительства и завершения. Пришло время перенести и обновить статьи.

Научитесь строить купол на осеннем семинаре строителей монолитных куполов 2022 года

Вы когда-нибудь хотели построить монолитный купол? Пачкать руки, нанося пену, подвешивая сталь и набрызгивая торкрет-бетон? Хотите учиться у строителей куполов с многолетним опытом? Теперь у вас есть шанс. Приходите на осенний семинар строителей монолитных куполов 2022 года в сентябре этого года и постройте настоящий монолитный купол.

Дом с монолитным куполом на озере Тексома на продажу

Дом с монолитным куполом на озере Тексома недалеко от границы Техаса и Оклахомы выставлен на продажу. Расположенный на 3,65 акров, дом окружен деревьями. В нем три спальни, две с половиной ванные комнаты и просторная открытая планировка.

Новый веб-сайт — это возвращение компании Monolithic Constructors, Inc.

Monolithic Constructors, Inc. — или просто Monolithic — имеет новый веб-сайт по адресу monolithic.com. Ну, это не совсем ново. Это больше похоже на возвращение домой.

Больше новостей…

© 1996-2022 Монолитик . организация | Конфиденциальность | Условия | Отказ от ответственности

Монолитное строительство

Строительство монолитных зданий на сегодняшний день является одной из самых распространенных технологий возведения сооружений различного назначения. Его главная особенность в том, что при строительстве не используются отдельные строительные элементы – блоки, кирпичи или панели, а все здание представляет собой цельную конструкцию из бетонной смеси.

Данная технология успешно применяется как при строительстве монолитных высотных домов, так и при возведении малоэтажных жилых домов. С учетом общих финансовых затрат, затраченных времени и человеческих ресурсов цена таких конструкций ниже, чем при использовании других материалов.

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ МОНОЛИТНОГО СТРОИТЕЛЬСТВА

Монолитное здание представляет собой бесшовную конструкцию, устанавливаемую на прочную бетонную плиту толщиной не менее 1 м. К нему крепится опалубка для заливки жидкой бетонной смеси. Для повышения прочностных характеристик бетонную смесь армируют, т.е. в нее погружают металлические стержни и сетки. Это также предотвращает растрескивание бетона и повышает сейсмостойкость здания. В процессе заливки бетона смесь уплотняется с помощью погружных вибраторов, помогающих удалить скопившийся воздух. Таким образом создается железобетонный каркас, обладающий высокой прочностью, надежностью и долговечностью.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ МОНОЛИТНЫХ ЗДАНИЙ

Строительство монолитного здания имеет ряд преимуществ перед применением других материалов:

1. Монолитные здания при одинаковых параметрах теплопроводности, теплоизоляционных характеристиках и прочности составляют 15-20 % легче, что снижает нагрузку на несущие конструкции и фундамент здания;
2. При проектировании и строительстве монолитных зданий ограничений по архитектурным решениям нет, т. е. нет привязки к размерам готовых конструктивных элементов (панелей, блоков). В монолитном строительстве могут быть ограничения только по эксплуатационным свойствам материала;
3. В отличие от панельного домостроения, где стеновые панели изготавливаются на производстве и доставляются на строительную площадку в готовом виде, в монолитном строительстве все происходит непосредственно на строительной площадке. Кроме того, бесшовная конструкция не требует дополнительных работ по заделке и утеплению стыков;
4. Отсутствие швов между отдельными элементами здания значительно повышает его эксплуатационные характеристики, а также прочность и надежность всей конструкции;
5. Строительство монолитного дома потребует значительно меньше трудовых ресурсов, а также временных затрат.

К недостаткам монолитного строительства можно отнести зависимость проведения работ от погодных условий. При низких температурах воздуха нельзя вести бетонные работы, либо необходимо использовать трансформаторы во время заливки бетона для подогрева бетонной смеси.

ЭТАПЫ СТРОИТЕЛЬСТВА МОНОЛИТНОГО ДОМА

Технология строительства монолитного дома включает несколько важных этапов:

• разработка проектно-сметной документации;
• подготовка площадки под строительство;
• установка фундамента;
• установка арматуры;
• установка опалубки;
• Производство и заливка бетонной смеси.

Разработка проектно-сметной документации – необходимый и важный этап любого строительства, как многоэтажки, так и небольшого коттеджа. В качестве проекта можно выбрать типовой проект, но важно модифицировать типовые параметры исходя из конкретных условий расположения и эксплуатации здания. Поэтому важно, чтобы разработкой проекта занимались профессиональные архитекторы и проектировщики, хорошо знающие «подводные камни» любого строительства. Важно предусмотреть производство бетонной смеси непосредственно на строительной площадке, это позволит сэкономить на транспортных расходах и снизить общую стоимость строительных работ.

При проектировании зданий специалисты компании «Лимакмарашстрой» используют современные BIM-технологии и создают информационную пространственную трехмерную модель будущего объекта. Подход к проектированию зданий путем их информационного моделирования предполагает сбор и комплексную обработку всей архитектурной, инженерной, технологической, экономической и иной информации о здании со всеми ее взаимосвязями, когда конструкция и все, что с ней связано, рассматриваются как единое целое. объект.

ФУНДАМЕНТ ПОД МОНОЛИТНОЕ СООРУЖЕНИЕ – ВИДЫ И ОСОБЕННОСТИ

Тип фундамента под монолитное здание выбирается на стадии проектирования, исходя из размеров, этажности и конструктивных особенностей здания, несущей способности, характеристик грунта, близости к грунтовым водам и др. Для строительства монолитных зданий применяют несколько типов фундаментов:

1. Ленточный фундамент состоит из железобетонного пояса, расположенного под всеми несущими элементами и внутренними перегородками. Для строительства малоэтажных зданий применяют мелкозаглубленный тип ленточного фундамента глубиной до 0,7 м. Для строительства многоэтажных домов применяют полностью заглубленный вариант фундамента, который устанавливают на глубине не менее 50 см от уровня промерзания грунта. По конструктивным особенностям ленточный фундамент может быть монолитным и сборным. Монолитная конструкция, несмотря на большой расход бетона, обладает более высокой прочностью и надежностью, обеспечивая равномерное давление на грунт.
2. Плитный фундамент представляет собой монолитную или сборную железобетонную плиту, устанавливаемую на подготовленный фундамент. Применение бетонных плит в качестве фундамента рекомендуется в сейсмоопасных районах, на глубокопромерзающих и пучинистых грунтах с высоким уровнем грунтовых вод, при большом перепаде высот на строительной площадке и т. д. Фундамент из армированных плит можно использовать в качестве черновой пол с дополнительными работами по утеплению.
3. Свайный фундамент чаще всего используется при многоэтажном строительстве монолитных домов. В качестве свай применяют винтовые, буронабивные и забивные сваи.

ВЛАГОЗАЩИТА ФУНДАМЕНТА И СТЕН ЗДАНИЯ

Гидроизоляционные работы проводятся снаружи и внутри здания для защиты бетонных конструкций от повышенной влажности и агрессивных факторов внешней среды. Для гидроизоляции применяют несколько видов защиты – покрытие битумной смесью, обработка химическими составами для создания влагостойкого покрытия, оклейка рубероидом всех видов.

УСТАНОВКА АРМАТУРНОЙ РАМА

Армирование придает дополнительную прочность и надежность железобетонным конструкциям, армированная конструкция в большей степени предотвращает разрушение или потерю эксплуатационных свойств. Для создания каркаса применяют железный прут диаметром от 10 мм (для строительства малоэтажных домов на нормальном грунте) до 14-18 мм при строительстве многоэтажек или возведении домов на проблемном грунте. .

Арматура может быть рабочей, снижающей показатели прочности, распределяющей, регулирующей нагрузку между частями каркаса и монолитной, что определяет место арматуры в общей конструкции здания и скрепляет ее. В промышленном строительстве арматуру сваривают на производстве и доставляют готовой к монтажу. При строительстве небольших домов арматура сваривается и приклеивается на строительной площадке.

УСТАНОВКА ОПАЛУБКИ

Опалубка устанавливается со всех сторон опорной арматуры и необходима для фиксации бетонной смеси. Он может быть разборным или несъемным. Для возведения небольших зданий применяют разборную деревянную опалубку, а также конструкции из металлических щитов (передвижная опалубка), и мобильную скользящую опалубку, которую после застывания бетона перемещают на следующий этап с помощью грузоподъемных механизмов.

Наиболее прочной и надежной считается деревянная опалубка. Сегодня все чаще при строительстве монолитных домов применяют несъемные конструкции из пенополистирольных пустотелых блоков, которые после завершения строительных работ используют в качестве утеплителя.
