Армирование лестницы: правила, технология и монтаж

Содержание

1. Для чего необходимо армирование лестницы
2. Конструкция, типы, достоинства и недостатки лестницы из арматуры и бетона
3. Армирование лестничного марша – главные правила по усилению
4. Как осуществляется бетонной лестницы армирование – технологические этапы
5. Подготовительные мероприятия
6. Работы по сборке и установке опалубки
7. Сборка арматурного каркаса
8. Особенности укрепления одномаршевой монолитной лестницы
9. Схема армирования монолитной лестницы двухмаршевого типа
10. Нестандартные лестницы – способы повышения прочности конструкции
11. Заключение
12. Похожие статьи:

Несмотря на популярность деревянных и металлических лестниц, многие застройщики отдают предпочтение монолитной лестнице, для изготовления которой используются прутки из арматуры и бетон. Конструкция из железобетона подходит для формирования переходов между этажами, а также для сооружения входа в дом. Один из главных этапов строительства лестницы – армирование лестничного марша. Для усиления используется решетка из арматурных прутьев, соединенных сваркой или проволокой. Важно предварительно разработать чертеж, выполнить расчет и подбор арматуры.

Для чего необходимо армирование лестницы

Бетон, применяемый для изготовления лестничной конструкции, обладает повышенной прочностью. Он способен сохранять структуру и целостность под воздействием усилий сжатия.

Однако бетонный массив, для усиления которого не используется стальная арматура, постепенно растрескивается под воздействием следующих факторов:

• усилий растяжения;
• изгибающих нагрузок;
• крутящих моментов.

И хотя главную нагрузку в процессе эксплуатации воспринимают ступени, наиболее подвержены влиянию растягивающих нагрузок нижняя плоскость лестничного пролета и опорная площадка лестницы. Именно поэтому для бетонной лестницы армирование необходимо. Усиление конструкции осуществляется из отдельных элементов арматуры, образующих после сборки силовой каркас лестницы.

• предотвратить образование трещин;
• гарантировать безопасную эксплуатацию;
• обеспечить долговечность конструкции;
• сохранить целостность лестницы при перевозке и монтаже.

Кроме того, с помощью пространственного армирования, выполняемого в опалубке, предоставляется возможность создавать лестничные конструкции нестандартной конфигурации.

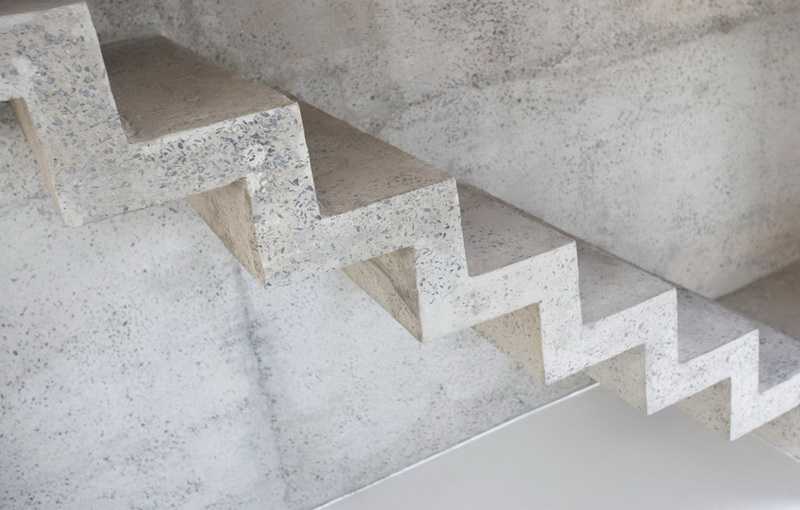

Цельная лестница из бетона, укрепленного арматурной решеткой, представляет собой массивную конструкцию с продолжительным периодом эксплуатации.

Для изготовления используются следующие материалы:

• марочный бетон. Он изготавливается по стандартной рецептуре из портландцемента марки М400, перемешанного с песком, щебнем и водой;
• стальные стержни класса А-III с рифленым профилем. Арматура в лестнице демпфирует действующие нагрузки при условии правильной вязки каркаса.

Остановимся на разновидностях монолитных лестниц. Сооружаются следующие типы лестничных конструкций:

• одномаршевые. Они представляют собой отдельную железобетонную секцию без дополнительной площадки;
• двухмаршевые. Особенности двухмаршевых лестниц состоят в объединении общим силовым каркасом двух маршей с межэтажной площадкой;
• радиусные. Лестница отличается спиралеобразной конфигурацией межэтажного пролета и оригинальным дизайном.

Монолитные лестницы характеризуются комплексом серьезных преимуществ по сравнению с лестничными конструкциями из стали и древесины.

Главные преимущества железобетонных лестниц:

[adsense1]

• долговечность конструкции. Благодаря повышенному запасу прочности и надежности железобетона, значительно повышается ресурс эксплуатации. При этом практически отпадает необходимость выполнения ремонтных мероприятий, за исключением периодического обновления декоративной облицовки. Железобетонный марш объединяет основу строения с перекрывающими панелями, усиливая коробку здания;
• облегчение и ускорение работ по строительству здания. Благодаря тому, что формирование железобетонного пролета осуществляется на начальном этапе постройки, упрощается доставка строительных материалов на рабочий участок. Это позволяет облегчить технологию работ и сократить строительный цикл;
• возможность реализации оригинальных дизайнерских идей и замыслов архитекторов. Принцип изготовления и армирования бетонных лестниц позволяет создавать как обычные лестничные конструкции, так и нестандартные лестницы спирального типа. Технология позволяет реализовать замыслы клиента и обеспечить привлекательный внешний вид.

Среди дополнительных достоинств необходимо отметить:

• безопасность использования. Благодаря повышенной прочности марша, в результате усиления снижается вероятность травмирования;
• стойкость к поглощению влаги. Пониженная гигроскопичность железобетонных конструкций обусловлена особенностями структуры бетонного массива;
• устойчивость к температурным скачкам. Монолит, укрепленный арматурной решеткой, не растрескивается при колебаниях температуры;
• пожарную безопасность. Железобетон устойчив к воздействию высоких температур, что гарантирует огнестойкость конструкции;
• бесшумность. При передвижении по лестнице не возникают посторонние звуки, создающие неудобства при постоянном использовании;
• увеличенную грузоподъемность. Повышенный запас прочности обеспечивает целостность железобетона при воздействии нагрузок.

Застройщиков привлекает уменьшенный уровень эксплуатационных затрат, отсутствие необходимости в периодическом ремонте, а также возможность дизайнерского оформления с помощью различных отделочных материалов.

Одновременно с комплексом преимуществ имеются определенные минусы:

• повышенная трудоемкость работ по изготовлению;
• необходимость применения грузоподъемной техники для монтажа;
• увеличенная масса конструкции, нагружающая стены и перекрытия;
• потребность в дополнительной отделке для придания товарного вида.

Несмотря на ряд недостатков, железобетонные лестницы востребованы при строительстве зданий различного назначения.

Армирование лестничного марша – главные правила по усилению

[adsense2]

Собираясь выполнять армирование монолитной лестницы, соблюдайте основные требования по выполнению работ:

• произведите необходимые прочностные расчеты;
• определите схему армирования марша;
• изучите требования рабочей документации;
• используйте арматурные стержни диаметром 8-10 мм;
• применяйте вязальную проволоку для сборки каркаса;
• установите под сетку фиксирующие подставки;
• обеспечьте защитный слой 2-2,5 см после укладки каркаса;
• выдерживайте размер сетчатой ячейки 10х10 см;
• предусмотрите выпуски по 30-40 мм для фиксации марша;
• соблюдайте расстояние между поперечной арматурой 350-400 мм.

Выполнение указанных рекомендаций обеспечит надежность монолитной лестницы.

Как осуществляется бетонной лестницы армирование – технологические этапы

[adsense3]

Для армирования марша необходимо выполнить следующие этапы:

1. Произвести расчеты и разработать проект.
2. Собрать и зафиксировать щитовую опалубку.
3. Нарезать заготовки и связать силовую решетку.
4. Уложить в опалубку арматурный каркас.
5. Залить бетонный раствор.
6. Демонтировать опалубку после застывания бетона.
7. Выполнить декоративную отделку лестницы.

Остановимся на особенностях выполнения отдельных этапов.

Подготовительные мероприятия

[adsense4]

На подготовительном этапе следует выполнить ряд работ:

1. Выбрать конструкцию лестницы.
2. Рассчитать пролет на прочность.
3. Определить потребность в стройматериалах.
4. Разработать рабочий чертеж.

Важно правильно рассчитать размер прутков, из которых изготавливается армирующая сетка. При проектировании следует учитывать допустимый угол наклона пролета, рекомендуемые габариты ступенек и оптимальную ширину лестницы.

Работы по сборке и установке опалубки

[adsense5]

Для изготовления деревянной опалубки понадобятся доски, фанера, деревянные бруски, а также саморезы.

Порядок действий по сборке и монтажу:

1. Нарежьте заготовки согласно чертежу.
2. Соберите основание и закрепите борта.
3. Установите опорные стойки.
4. Проверьте прочность конструкции.
5. Обеспечьте герметичность стыков.

Проконтролируйте устойчивость опалубки, масса которой после бетонирования возрастет.

Сборка арматурного каркаса

Долговечность марша определяется методом сборки силового каркаса. Определяясь, как будет крепиться арматура для лестницы, желательно использовать способ вязки. Он обеспечивает повышенную надежность арматурной решетки по сравнению со сварным вариантом. Ведь возникающие в металле при сварке внутренние напряжения отрицательно влияют на целостность силовой конструкции под воздействием нагрузок.

Для сборки решетки подготовьте:

• арматурные прутки;
• отожженную проволоку;
• инструмент для вязания;
• фиксирующие элементы.

Обратите внимание на следующие моменты:

• соответствие конструкции каркаса требованиям документации;
• прочность фиксации стальных прутков;
• неподвижность арматурной решетки;
• расстояние от каркаса до бетонной поверхности.

После выполнения работ по армированию осуществляется заливка бетона, который набирает твердость на протяжении четырех недель. Затем опалубка демонтируется и выполняются мероприятия по чистовой отделке.

Особенности укрепления одномаршевой монолитной лестницы

[adsense7]

Одномаршевый вариант лестничной конструкции – наиболее простой. Основные усилия воспринимает нижняя плоскость, поэтому усиливать такой марш следует в нижней части.

При продольном армировании одномаршевой лестницы учитываются следующие моменты:

• размер пролета;
• расстояние между стержнями;
• толщина лестничной плиты;
• сечение арматуры.

Взаимосвязь указанных показателей несложно проследить из справочных таблиц. При величине пролета до 2 м интервал между стержнями составляет 0,19 м. С возрастанием длины лестничной конструкции снижается интервал между стержнями и увеличивается диаметр прутков.

Схема армирования монолитной лестницы двухмаршевого типа

[adsense8]

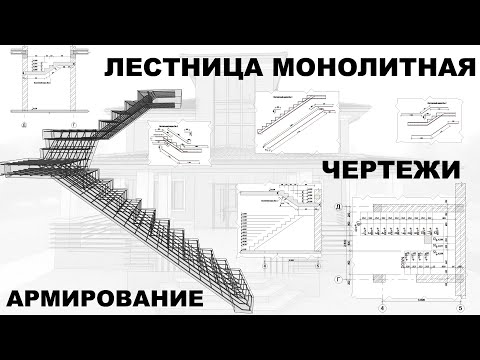

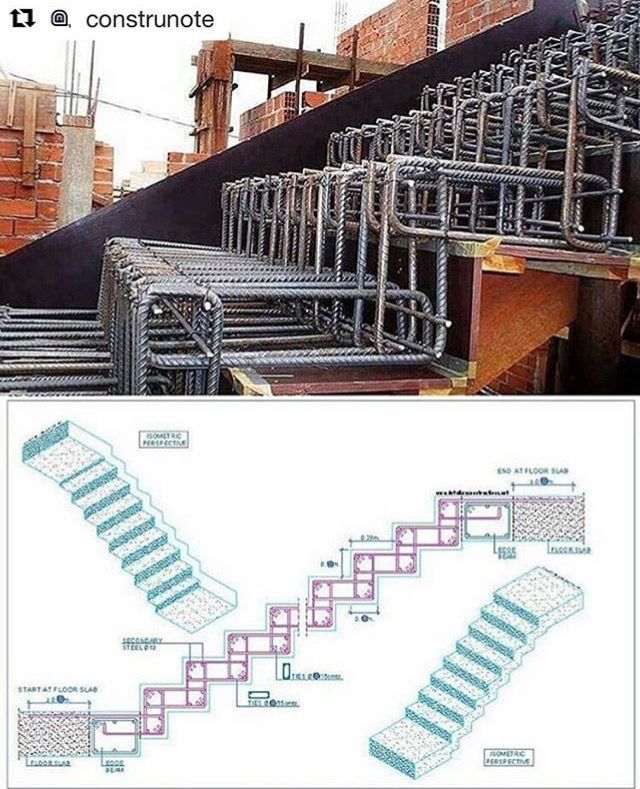

Усиление двухмаршевой лестницы осуществляется согласно предварительно разработанной схеме и предусматривает:

• армирование верхней и нижней части конструкции;
• размещение арматурных стержней в лестничной площадке;
• двойное усиление лестничного марша.

Воздействию растягивающих нагрузок подвержены верхняя и нижняя плоскость, которые следует дополнительно армировать.

Нестандартные лестницы – способы повышения прочности конструкции

[adsense2]

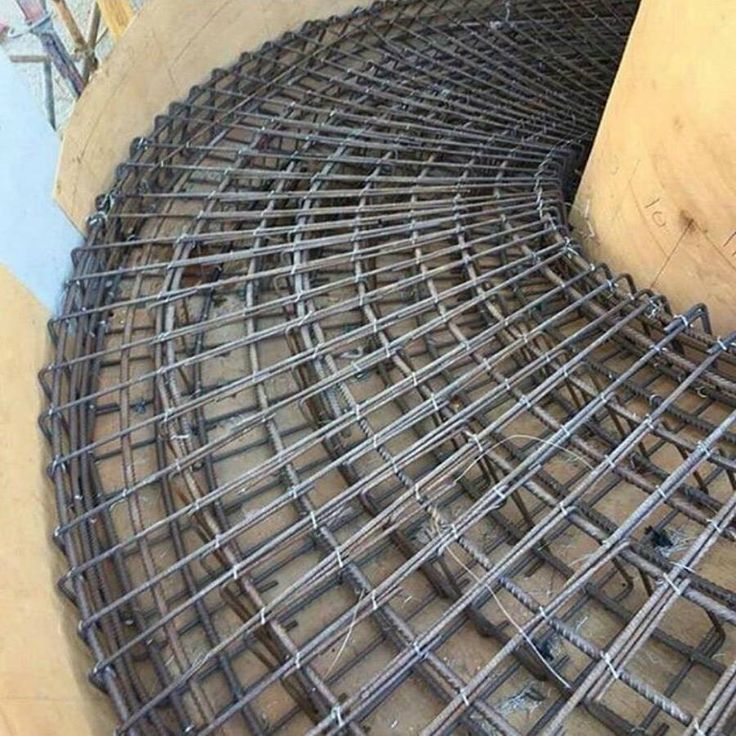

Обеспечение повышенной прочности радиусных лестниц осуществляется по стандартной методике:

1. Выполняются прочностные расчеты с помощью специальных программ.
2. Разрабатывается рабочий чертеж.
3. Осуществляется усиление проблемных участков.

Технология армирования нестандартных лестниц аналогична способам усиления одномаршевых и двухмаршевых конструкций.

Заключение

Армирование лестничного марша позволяет повысить прочность конструкции и обеспечить продолжительный ресурс использования. Следует доверить выполнение расчетов квалифицированным специалистам и выполнять работы согласно технологии.

Как вам статья?

Армирование монолитных железобетонных лестниц — какими конструктивными требованиями нужно руководствоваться

Если мы заглянем в «Руководство по конструированию железобетонных конструкций» в поиске раздела «Лестницы», нас будет ждать разочарование. В остальной литературе – тоже. Есть лишь небольшой графический материал в книге Тихонова (раздел 7). Текстовых рекомендаций по армированию монолитных лестниц я не встречала вообще, а вы?

Но отсутствие адресных рекомендаций не означает, что мы не можем воспользоваться любимым руководством и сделать все правильно. Давайте же в этой статье разберем, какие именно пункты руководства по конструированию нужно соблюдать, разрабатывая чертеж монолитной железобетонной лестницы.

Для начала давайте проведем анализ обыкновенной монолитной лестницы. Она, хоть и цельная, но состоит из площадок и маршей. Площадки – это не что иное, как небольшие железобетонные плиты, поэтому за указаниями по их армированию мы отправимся в раздел ПЛИТЫ. А что же с маршем? Плита – не плита… Как сказать? Давайте рассмотрим, какая часть марша является действительно работающей железобетонной конструкцией.

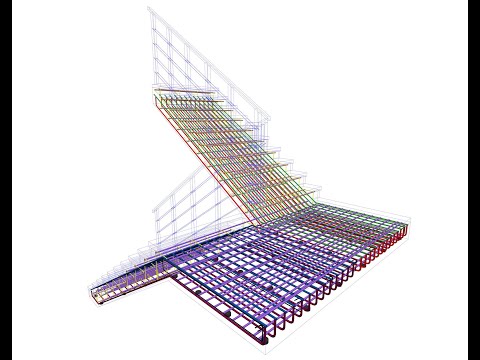

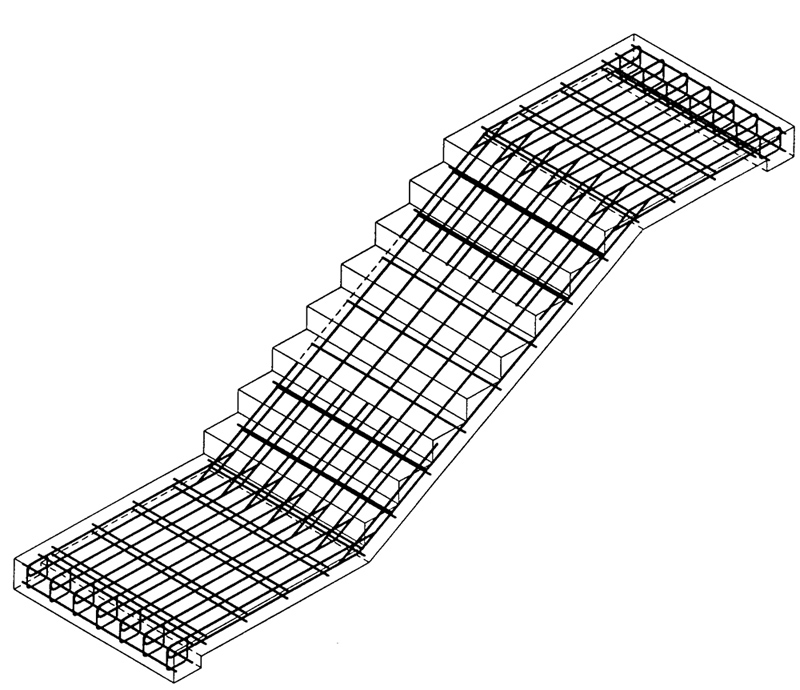

Я предлагаю вам взглянуть на рисунок выше. Рабочая часть лестничного марша выделена синим. Ступени же (красные) просто являются дополнительной нагрузкой на марш. Правда, после такого разделения, марш представляется более простым для конструирования? Это обыкновенная железобетонная плита ломаной формы с нашлепками в виде ступеней. Именно так к ней и нужно относиться, подбирая подходящие конструктивные требования.

Узлы сопряжения марша и площадок – однозначно жесткие. А значит арматура должна быть либо непрерывной, либо заведена за место опирания (условно это место излома конструкции) на величину анкеровки (а иногда и на две величины, об этом позже). Армируем мы лестницу сетками – сварными либо вязаными. Где устанавливать арматуру, покажет расчет (об этом будет отдельная статья).

В случае с балочной лестницей ситуация немногим изменится. Просто к армированию монолитных «плит» (то есть площадок и маршей) добавится армирование балок.

Рассмотрим конструктивные требования к армированию плитных частей лестниц – маршей и площадок.

Защитный слой бетона

На что влияет защитный слой бетона? Во-первых, это защита арматуры от коррозии и обеспечение надежного сцепления ее с бетоном. Во-вторых, это пожаростойкость конструкции. Но чем больше защитный слой, тем меньше рабочая высота сечения бетона (а значит и меньше несущая способность). А при слишком большой толщине защитного слоя бетон вообще будет растрескиваться. Поэтому нам всегда нужно соблюдать баланс и находить оптимальный защитный слой.

При определении защитного слоя бетона для арматуры лестниц, воспользуемся таблицей 30 руководства.

Напомню, что в Украине нет требований по расчету защитного слоя по противопожарным нормам (у нас нужно проводить испытания огнем каждой монолитной конструкции). Так вот, по опыту испытания без вопросов проходят плиты с защитным слоем 20 мм.

Также не стоит забывать, что стержни нужно делать такого размера, чтобы они спокойно размещались в опалубке – защитный слой должен быть и в торцах стержней, особенно при наличии отгибов.

Если площадка у нас шириной 2500 мм, длина стержней в ней должна быть 2500 – 2∙15 = 2470 мм.

Расстояние между стержнями арматуры в лестницах

Это важный пункт. Шаг стержней зависит от толщины плиты. При слишком тонких плитах шаг арматуры устанавливается гуще, при более толстых – реже. Это обусловлено рациональной работой арматуры в плите. При оптимальном шаге получается наиболее эффективный и экономичный вариант армирования.

Армирование лестницы в месте излома конструкции

Этот интересный момент освещен в руководстве только для ригелей, но кто мешает нам применить его при армировании лестницы? Как раз угол у лестниц обычно меньше 160 градусов. На рисунке 95 мы можем подсмотреть, как стыковать нижнюю арматуру площадки с нижней арматурой марша.

Половина стержней должна быть заведена за ось изгиба конструкции на величину нахлестки, вторая половина – на две величины нахлестки. Если мы конструируем косоур (в виде балки), то обязательно нужно установить еще и хомуты в месте нахлестки, для плитной конструкции хомуты не устанавливаем.

Как видите, если отнестись к лестнице, как к конструкции, состоящей из марша и площадок, которые просто нужно грамотно состыковать между собой, получается не такая уж и сложная задача. Если хотите ознакомиться с пошаговым конструированием монолитной лестницы, загляните в эту статью (в разработке, ссылка будет позже).
