Правила армирования монолитной плиты перекрытия

Оглавление: [скрыть]

• Расчет перекрытия
• Общие правила
• Сооружение опалубки
• Бетонирование арматуры
• Полезный совет

Совершенствование и развитие сферы индивидуального строительства приводит к появлению новых материалов и способов их применения на стройке. Одно из таких новшеств — это самостоятельное армирование и заливка монолитных плит для перекрытия дома.

Плита перекрытия является одним из самых распространенных железобетонных изделий в строительстве.

Армирование монолитной плиты необходимо проводить строго по технологии. Так как нижний слой арматуру несет на себе основную нагрузку, плита ее не выдержит при неправильном армировании.

Рабочая нагрузка на готовую монолитную плиту для перекрытия направлена сверху вниз. От точки приложения она распределяется равномерно по всей плите. Без правильного армирования такая плита не выдержит нагрузок. Основная нагрузка приходится на нижний слой арматуры. Он работает на растяжение, поэтому должен обладать особой прочностью. Верхняя часть плиты испытывает при этом сжатие, которое бетон и без армирования переносит хорошо.

Монолитные бетонные перекрытия, их армирование можно при большом желании сделать своими руками. Но это потребует больших затрат времени и сил. Перед началом работы необходимо произвести точный расчет изготовления монолитного перекрытия. Такой расчет специалисты делают на компьютере с помощью подключения специального программного обеспечения.

Бетонная смесь: свойства.
Особенности электропрогрева бетона.
Анкеровка плит перекрытия. Подробнее>>

Расчет перекрытия

Правильный расчет монолитной плиты для перекрытия и ее армирования имеет ряд преимуществ:

• перекрытие из монолитной плиты будет обладать высокой несущей способностью;
• точный расчет даст оптимальный вариант выбора арматуры, толщины плиты, марки и количества бетона. Все это в совокупности позволяет экономить финансовые средства и время;
• профессиональный расчет дает возможность в качестве опоры монолитного перекрытия использовать не только стены, но также и колонны, расположенные внутри помещения;
• расчет выдаст все необходимые объемы работ и их стоимость;
• можно рассчитать плиту перекрытия нестандартной геометрической формы;
• срок службы перекрытия, сооруженного в строгом соответствии с расчетами армирования, практически неограниченный.

Вернуться к оглавлению

Общие правила

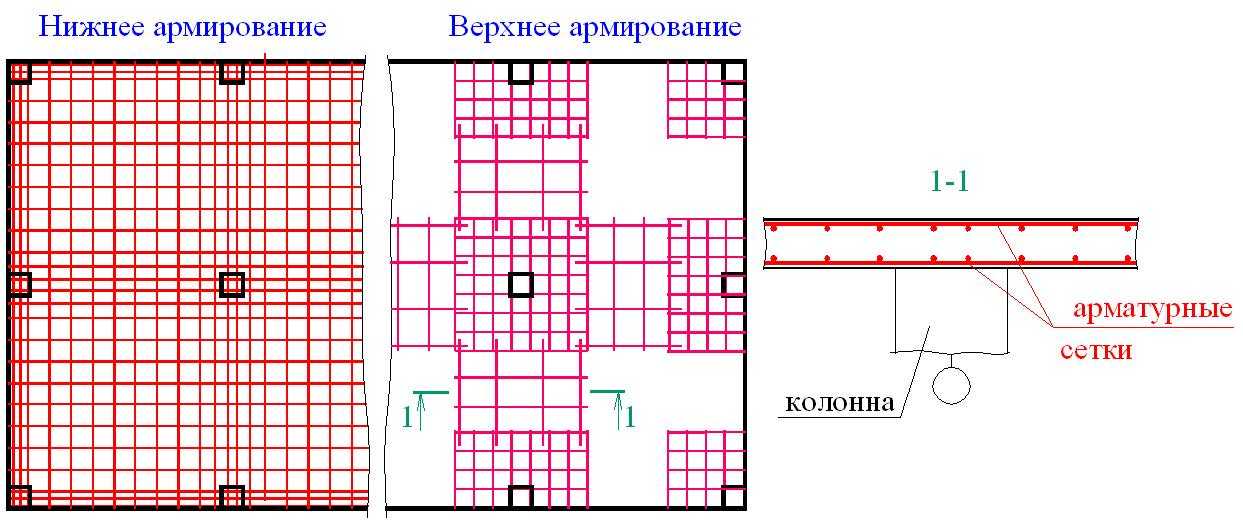

Армирование необходимо выполнить в два слоя. Чтобы соединить стержни в сетку, понадобится вязальная проволока в 1,5 мм.

Выполнить профессиональный математический расчет по силам далеко не каждому. Но существуют общие правила сооружения и армирования самодельного монолитного перекрытия. Согласно этим правилам толщина плиты должна равняться 1/30 длины перекрываемого пролета. Например: при длине пролета 600 см толщина готового монолитного перекрытия будет равна 20 см.

При определении размеров монолитного сооружения следует учесть величину захвата. Это та часть плиты, которая будет опираться на стену. Если стены кирпичные, то величина захвата должна быть 15 см или немного больше. Для стен из газобетона эта величина составляет 25 и более сантиметров. Арматурные стержни обрезаются так, чтобы их торцы были залиты слоем бетона не менее 25 мм толщиной.

После связывания арматурных сеток необходимо правильно разнести их по высоте. При толщине плиты монолитного перекрытия от 180 до 200 мм длина перекрываемого пролета может достигать 6 метров. В таких плитах расстояние между верхней и нижней сеткой арматуры составляет от 105 до 125 мм. Для соблюдения этого расстояния из обрезков арматуры толщиной 10 мм делаются своеобразные фиксаторы. Верхние и нижние горизонтальные части фиксаторов делаются длиной около 350 мм. Высота вертикальных элементов равна 105-125 мм. Эти фиксаторы можно сгибать с помощью самодельного приспособления. Готовые фиксаторы устанавливаются между верхней и нижней арматурной сеткой с шагом около метра. В зоне опоры плиты на стену это расстояние уменьшается до 400 мм.

Для разведения арматурных сеток по высоте используются фиксаторы, которые устанавливаются в шахматном порядке с шагом в 1м.

Простейший расчет показывает, что при правильном армировании на кв. м монолитного бетонного перекрытия толщиной 20 см требуется примерно 1 куб. м бетона марки М200 и выше (лучше М350), 36 кг арматуры марки А-500С, имеющей диаметр 10 мм.

Под нижней сеткой для армирования монолитной конструкции должен остаться слой бетона примерно в 25-30 мм или чуть больше. Таким же слоем покрывается верхняя арматурная сетка. Для соблюдения этого размера под пересечения нижних арматурных прутьев подставляются пластиковые фиксаторы с шагом около 1 метра. Эти фиксаторы продаются в магазинах строительных материалов. Их можно заменить деревянными брусочками, прибитыми или прикрученными саморезами к опалубке. Если их не закрепить таким образом, то они могут всплыть при заполнении опалубки бетонной массой. Это общие правила. Но точный расчет может сделать только профессионал.

Вернуться к оглавлению

Сооружение опалубки

Для изготовления монолитной плиты нужно установить опалубку. Делается она из древесины. Под опалубку устанавливаются специальные телескопические стойки на прочных треногах. Стойки следует надежно закрепить. Количество их должно быть такое, чтобы опалубка не прогибалась под весом бетона. Вес его достигает 300-500 кг на кв.

Опалубка должна располагаться строго горизонтально и не иметь щелей между досками.

Низ опалубки составляет слой листового ламинированного материала. Для этого годится ламинированная фанера. Математический расчет рекомендует использовать листы толщиной 18-20 и более миллиметров. К ламинированной поверхности бетон не прилипает. Можно также использовать простую толстую фанеру, окрашенную масляной краской. К ней бетон тоже не прилипает. Такой материал позволяет получить совершенно гладкую и ровную нижнюю поверхность плиты перекрытия. В самом простейшем варианте могут использоваться обыкновенные обработанные доски. Толщина их должна быть 50 мм. К стойкам фанеру или доски прикрепляют шурупами.

Важно проконтролировать абсолютную горизонтальность опалубки с помощью уровня или других доступных средств. Между щитами фанеры или досками не должно оставаться щелей. Можно сверху опалубку застелить полиэтиленовой пленкой, чтобы жидкий бетон не просочился вниз. Пленка также не даст влаге из бетонной массы впитаться в дерево опалубки. Потеря влаги уменьшает прочность бетона. Небрежно смонтированная опалубка приведет к неровностям нижней поверхности монолитной плиты и к дополнительным трудностям при окончательных отделочных работах.

Низ будущей плиты состоит из слоя бетона для изоляции арматуры толщиной около 20 мм. На него через опоры укладывается арматурная сетка. Вся конструкция заливается бетоном марки М200 или выше.

При ширине перекрываемых пролетов более 8 метров перекрытие армируют высокопрочными канатами. Если при этом монолитная плита будет опираться на колонны, то на местах опоры монтируется дополнительное армирование. Опалубка делается на всю длину плиты.

Вернуться к оглавлению

Бетонирование арматуры

Чтобы при застывании бетон не растрескивался, его необходимо смачивать водой в течении первой недели.

Бетон укладывается на всю площадь перекрытия сразу. Бетонную смесь лучше использовать промышленного приготовления, которая доставляется специальными машинами-миксерами в нужном количестве. Такой бетон лучше самодельного. Он проходит контроль качества, в его состав входят специальные добавки для улучшения свойств.

Уложенный бетон должен хорошо провибрироваться. Лучше всего с этой задачей справится глубинный строительный вибратор. Его можно взять в отделе проката магазина стройматериалов. Вибратор уплотняет бетонную массу, выгоняет из нее воздух и лишнюю воду. После полной укладки всего бетона поверхность будущей плиты заглаживается специальной гладилкой с длинной ручкой. Можно присыпать поверхность тонким слоем сухого цемента.

Схема элементов армирования: опорная арматура; бетон; венец; стержни.

Окружающая температура воздуха при укладке бетона не должна опускаться ниже +5 градусов по шкале Цельсия. При более низких температурах влага внутри бетонной массы может кристаллизоваться. Это приведет к растрескиванию бетона и потере его прочности. Существует присадки, позволяющие заливать бетон при низких температурах, но получившееся изделие будет более низкого качества.

Проектной прочности монолитная плита достигнет в рекомендуемых температурных условиях через четыре полных недели. Первые 2-3 дня во избежание появления трещин на поверхности плиты ее надо периодически смачивать водой. Только таким способом можно достичь необходимой прочности монолита. На время схватывания бетона не обязательно прекращать строительство на объекте. Можно продолжить возведение стен или выполнение других работ.

Вернуться к оглавлению

Полезный совет

И последний совет: если расчет монолитного бетонного перекрытия не был сделан на этапе проектирования строительства, за ним лучше обратиться к профессионалам. Не стоит экономить на этом, можно в результате такой экономии остаться в большом проигрыше.

Монолитные бетонные перекрытия, выполненные по расчетам специалистов, будут гарантированно иметь высокое качество. Они будут обладать большой несущей способностью. Профессионально выполненный расчет позволит приобрести нужное количество арматуры и бетона. При наличии колонн в помещении расчет позволит правильно армировать места опоры плиты перекрытия на эти колонны. На глазок это сделать невозможно.

Армирование монолитной плиты перекрытия – точный расчет для обеспечения максимальной прочности

Содержание

• Преимущества плиты перекрытия, изготовленной своими силами
• Устройство опалубки – важный и ответственный этап армирования
• Правила самостоятельного армирования, соблюдение которых необходимо
• Правильный расчет при самостоятельном армировании – залог высокой прочности плиты
• Буронабивные сваи – оптимальное решение при строительстве на слабых грунтах
• Внимание и точный расчет гарантируют отличный результат

Несмотря на постоянное совершенствование строительных технологий, монолитная плита перекрытия еще долго будет наиболее востребованным железобетонным изделием. Помимо своей, безусловно, высокой прочности, подобные конструкции имеют одно немаловажное достоинство – они могут быть изготовлены самостоятельно, что исключит необходимость привлечения тяжелой строительной техники, и в определенной мере снизит расходы на строительство. При этом, армирование монолитной плиты перекрытия требует тщательного предварительного расчета, выполнение которого осуществляется профессионалами с использованием компьютера и специального программного обеспечения.

к содержанию ↑

Преимущества плиты перекрытия, изготовленной своими силами

Самостоятельное «производство» ферм перекрытия возможно непосредственно на месте строительства, что неизменно оборачивается такими преимуществами, как:

Плита перекрытия

• экономия времени на поиск производителя/продавца, который предлагает наиболее оптимальные условия продажи;
• отсутствие необходимости найма специальной техники для транспортировки на строительную площадку;
• нет необходимости организовывать площадку для складирования, и привлекать к разгрузке дополнительных людей;
• возможность использовать бетон любой марки, что позволяет создавать более прочные конструкции, по сравнению с заводскими аналогами;
• возможность получать плиты любых, в т. ч. нестандартных размеров.

Конечно, существуют и определенные трудности, к которым можно отнести сложный расчет для того, чтобы армирование плиты перекрытия было выполнено по всем правилам, а также длительный период ожидания, в течение которого изделие будет сохнуть, а также набирать необходимую прочность. Этот период занимает около месяца.

к содержанию ↑

Устройство опалубки – важный и ответственный этап армирования

Для того чтобы получилась надежная опалубка для перекрытий, допустимо использовать все распространенные материалы, включая наиболее дешевый вариант – древесину. При этом, особое внимание необходимо уделять стойкам, поскольку именно они примут на себя основную нагрузку (до 300 кг/м2), что требует их сверх надежного крепления. При возведении опалубки следует принимать во внимание толщину будущей плиты.

Устройство монолитной плиты

Так рекомендованная толщина для межэтажных перекрытий составляет не менее 70 мм (для производственных помещений 80 мм), для покрытий 60 мм, под проездами не менее 100 мм. Следует знать, что под нижней армирующей сеткой плиты должен оставаться слой бетона в 25-30 мм. Для соблюдения условия на опалубке следует закрепить пластиковые или деревянные распорки с шагом не более 1 метра, на которые и укладывается нижний армопояс под плиты перекрытия.

к содержанию ↑

Правила самостоятельного армирования, соблюдение которых необходимо

Существует масса специально разработанных технологических требований, соблюдение которых обязательно как на промышленном производстве плит, так и при их самостоятельном изготовлении. Точное соблюдение этих требований позволит провести качественное и надежное армирование монолитной плиты перекрытия своими руками.

1. В том случае, если плита предназначается для перекрытия пролетов, имеющих более 8-ми метров в длину, необходимо использование напряженной сетки из особо прочных канатов.
2. Для армирования применяют сварные сетки с диаметром прутков не менее 6-ти мм (как правило, 8-14 мм), с расстоянием между ними, не превышающим 600 мм.

   Строительство этажей

3. Заливка плиты проводится раствором марки М-200 и выше. Оптимальным можно считать марку М-350.
4. Процент армирования железобетонных конструкций увеличивается в середине плиты, местах, где предполагается увеличенные нагрузки, места соприкосновения плиты с ж/б опорами, возле технологических отверстий.
5. При толщине плиты до 150 мм можно обойтись одной сеткой, при заливке более толстой плиты используют две сетки, с расположением внизу и сверху.

к содержанию ↑

Правильный расчет при самостоятельном армировании – залог высокой прочности плиты

Вне зависимости от того, как укладывать плиты перекрытия, профессиональный расчет при осуществлении ее армирования позволяет добиться значительных преимуществ:

• достаточно высокая несущая способность;
• возможность существенной экономии, поскольку выбирается оптимальная по толщине арматура, марка и объем бетона;
• возможность использования в качестве опоры, как несущие стены, так и колонны, при их присутствии в здании;
• при точно выдержанной технологии такая монолитная плита будет обладать практически неограниченным сроком эксплуатации.

В достаточной мере снизить стоимость строительства дома любого размера и на любом типе грунта поможет и самостоятельное армирование буронабивных свай, которые будут использоваться в качестве основы фундамента. Их легко можно использовать на грунтах с низкой несущей способностью (к примеру, мелкий песок) или на сильно заболоченной почве.

к содержанию ↑

Буронабивные сваи – оптимальное решение при строительстве на слабых грунтах

Каждая буронабивная свая представляет собой колонну из бетона высокой марки, которая в обязательном порядке армирована стальным «скелетом». Именно металлический каркас придает свае необходимую прочность. В основном, толщина такой колонны составляет не менее 300 мм, а для армирования используются прутки с диаметром 10 мм и выше. Поскольку сваи размещаются непосредственно под фундаментом, закладывают их на самом начальном этапе строительства.

Основным предназначением свай является оптимальное распределение веса дома на малозаглубленный фундамент. Это позволит избежать неравномерной усадки, появления трещин в самом фундаменте и стенах дома, уменьшит возможные теплопотери. Поскольку наиболее дешевым вариантом является самостоятельная заливка свай, в обязательном порядке проводится армирование элементов монолитных железобетонных зданий, что обеспечивает им максимальную прочность и возможность спокойно выдерживать огромные нагрузки.

Армирование плит

При определении места установки свай следует учитывать, что их расположение должно быть максимально равномерным по всему периметру будущего строения, а также под несущими стенами. Их общее количество определяется индивидуально, в соответствии с размерами дома, его массой и типа грунта – чем слабее его несущая способность, тем большее количество свай необходимо установить для обеспечения устойчивости постройки. С этой же целью допускается и уменьшение расстояния между ними.

к содержанию ↑

Внимание и точный расчет гарантируют отличный результат

После проведения необходимых работ по разметке, при помощи специальных буровых установок пробиваются отверстия в грунте. Они могут быть как цилиндрической, так и конической формы, а их глубина зависит от точки промерзания грунта. После того, как все отверстия готовы, следует провести работы по гидроизоляции будущих свай, что существенно продлит срок их эксплуатации. Для этого в полость пробитых отверстий в два слоя укладываются листы рубероида. Обойтись без этого можно лишь в том случае, когда отмечается высокая плотность грунта в месте бурения, который не осыпается самопроизвольно.

Следующим этапом является усиление будущей сваи. В отверстие опускается заранее подготовленный армированный «скелет», при этом расположить его необходимо таким образом, чтобы он немного не доставал до дна отверстия. После того, как выполнена установка каркаса во все подготовленные отверстия, можно приступать к непосредственной заливке свай бетоном. Для ускорения всех работ более целесообразно приобретать готовый раствор необходимой марки, но можно воспользоваться и небольшой бетономешалкой. Заполняя отверстие раствором, необходимо следить за правильным положением арматуры и не допускать ее смещения.

Для формирования прочной сваи необходимо качественно уплотнить бетонный раствор и удалить из него все пузырьки воздуха. Для этого удобно использовать специальную вибрационную машину. Верхняя (выступающая) часть арматуры сваи оставляется как есть, и впоследствии закрепляется в ростверке. В дальнейшем, в подготовленной для фундамента траншее формируется песчаная подушка, оказывающая амортизационный эффект для будущей постройки. После укладки в траншею связанных между собой армирующих решеток и ростверка проводится окончательная заливка фундамента.
