Армирование лестниц монолитных: чертежи, схемы, примеры усиления марша, ступеней и площадок с фото

Армирование лестниц: расчет и схема

В качестве одного из важных этапов строительства лестницы выступает армирование. Этот процесс способен придать конструкции максимальную прочность за счёт стабилизации бетона.

Правила армирования бетонной лестницы

Лестничная монолитная конструкция в процессе эксплуатации подвергается разным воздействиям и нагрузкам. Подобное сооружение постоянно находится ещё и под воздействием своего веса и массы людей, которые его используют. Это становится причиной растягивания нижних слоев материала и сжимания верхних.

Подобные деформации со временем приводят к разрушению. Для того чтобы исключить такие последствия, используется армирование сооружений. Такие работы должны вестись в три стадии, а именно:

• установка опалубки;
• монтаж арматурного каркаса;
• заливка бетонного раствора.

Подготовка материалов и инструментов

Самым сложным является первый этап. Создание опалубки предполагает аккуратность и внимательность со стороны мастера. Армирование лестницы монолитной – довольно сложный процесс, без него добиться технической жесткости не получится. Для армирования используется стандартный набор строительных материалов и инструментов. Для проведения манипуляций необходимо подготовить:

Цветная штукатурка: виды, рекомендации, технология нанесения

Цветная штукатурка — это декоративное покрытие, которое используется для финишной отделки стен….

• пластиковые фиксаторы;
• арматуру подходящего сечения;
• хомуты арматурные;
• кусачки;
• вязальную проволоку;
• 4-мм сетку.

Последняя понадобится для обустройства ступеней. Помимо прочего, необходимо подготовить план армирования, понадобится электрический шуруповерт, сварочный аппарат. Важно определить расстояние между элементами арматуры, ведь металлические прутья должны укладываться по составленному плану.

Монтаж опалубки

Армирование лестниц предполагает установку опалубки, для этого используются доски или фанерные листы. Можно применить 5-мм полотна. Для опор подойдут толстые деревянные бруски. Опалубку необходимо защитить от воздействия влаги полиэтиленом или рубероидом.

Отдельные элементы должны быть закреплены универсальными саморезами или шурупами. В этом случае конструкцию после можно будет довольно просто разобрать. Соединяются прутья между собой одним из двух способов, это может быть вязальная проволока или точечная сварка. Домашние мастера наиболее часто используют вязку по ручной методике. Однако она является оправданной лишь в тех случаях, когда объем работ сравнительно небольшой. В остальных случаях применяется сварочное оборудование, это позволяет снизить трудовые и материальные затраты.

Отделка бетонной лестницы деревом сделать самому своими…

Наиболее аккуратными можно считать сборные лестницы, монтируемые из плит и их фрагментов, а также…

Для вязки следует подготовить отожженные стальные проволочные изделия, диаметр которых составляет 1 мм. Их предварительно нарезают на куски, длина которых равна 0,3 м, после из них собирают пучки. Сделать это можно пружинами или хомутами из пластика.

Подготовка арматурного каркаса

Связать проволочные узлы можно по одной из нескольких методик, среди них:

• двухрядная;
• угловая;
• крестовая;
• метровый узел.

Для того чтобы упростить вязку, ведь она является достаточно трудоемкой, следует установить на шуруповерт крюк, который можно приобрести в строительном магазине. Если тратиться дополнительно вы не хотите, можно осуществить такие работы с помощью кусачек. Армирование лестниц должно предполагать связывание двух прутков, для этого их совмещают внахлёст, длина которого должна быть рассчитана методом произведения сечения арматуры на 50. Затем элементы связываются между собой в трёх местах стальной проволокой.

Лестничные марши — конструктивные особенности

Лестничные марши являются основными элементами конструкции лестницы, и их параметры являются…

Выбор профиля и установка каркаса

Армирование лестницы предусматривает использование скелета из стержней А-400 или А-500, сечение может быть равно пределу от 1 до 4 см. В последнее время наиболее часто применяется евроарматура. Она отличается наличием поперечных ребер с двух сторон, при многократных нагрузках она способна повысить выносливость арматуры.

Профиль с рёбрами отличается незначительной величиной сцепления с раствором, поэтому лучше предпочесть четырехсторонние европрутки, прочность которых составляет 500 МПа. При деформациях стержни обладают высокой адгезией с бетонной смесью.

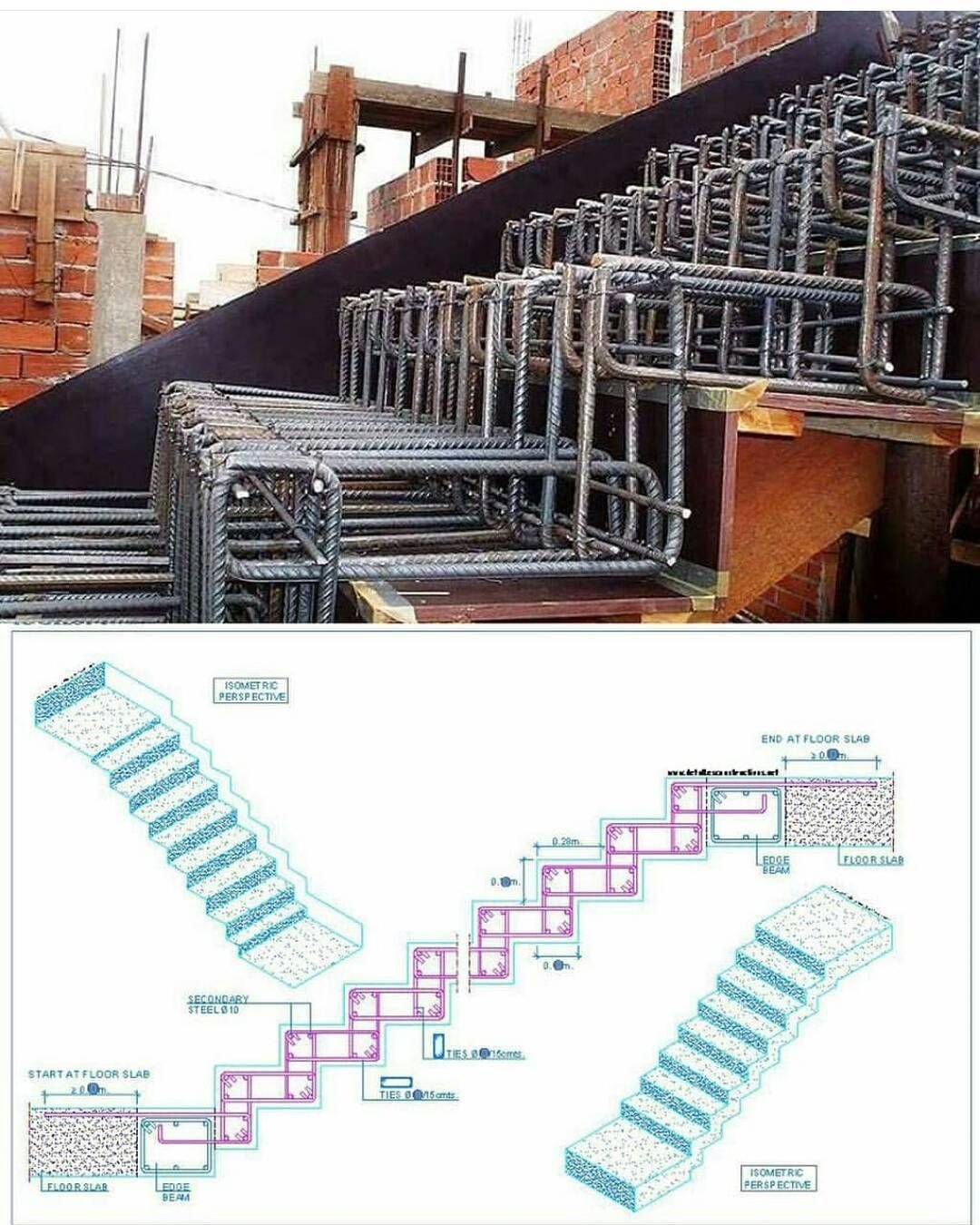

Схема армирования

Армирование лестниц наиболее часто ведется по технологии, когда арматурная сетка устанавливается снизу и сверху. Каркас подготавливается из отдельных элементов методом связывания или сваривания. Если применить фиксаторы, то это позволяет устанавливать сеточные изделия на определенной дистанции.

Когда речь идет о монолитных лестничных конструкциях, то наиболее часто они имеют толщину не больше 20 см. Для них фиксаторы должны быть подобраны таким образом, чтобы их высота не превышала 10 см. Верхняя и нижняя сетки должны быть соединены между собой крюками. Установка производится на продольных стержнях, а расположить их нужно в шахматном порядке. Схема армирования монолитной лестницы предусматривает еще и использование бобышек из пластика. Их располагают между опалубкой и арматурой.

Использование таких элементов обеспечивает равномерную установку каркаса в монолите лестницы. От нижнего до верхнего края конструкции каркас устанавливается на расстоянии в 3 см. Армирование следует начинать снизу, это обусловлено тем, что нагрузки на конструкцию направлены сверху.

Выбор схемы армирования

Армирование бетонной лестницы должно производиться с помощью стержневой арматуры, если речь идет о конструкции простой формы. Некоторые домашние мастера при подготовке арматурного каркаса закладывают его в опалубку в виде стальных швеллеров, располагающихся по бокам. Иногда для этого используются ещё и балки, а также уголки. Хуже от этого не будет, но такие затраты материала и сил можно считать бесполезными.

Армирования в нижней части достаточно для восприятия растягивающих усилий. Если предстоит работать с монолитной одномаршевой лестницей, которая не имеет забежных ступеней монолитной площадки, то каркас нужно будет расположить лишь в нижней части плиты, где сосредотачиваются растягивающие усилия. Иногда верхняя часть лестницы армируется стальной сеткой с размерами 100 x 100 x 5 мм. Подобный подход не увеличивает жесткость, а лишь защищает ступени при сильных ударах.

Столь простой характер воздействия на одномаршевую лестницу позволяет при составлении схемы армировать конструкцию по упрощенной методике. Расстояние между поперечной арматурой обычно составляет 40 см. В качестве неё следует использовать 10-мм прутки. Армирование ступеней лестницы предполагает определение высоты рабочей плиты, диаметр продольной арматуры и шаг между прутками. Подбирать эти параметры необходимо, учитывая свободный пролет лестничного марша.

Таким образом, если длина пролета составляет 2 м, то минимальная высота плиты лестницы будет равна 10 см, а максимальное расстояние между прутками будет равно 19 см, а диаметр арматуры должен составить 10 мм. Последний параметр увеличивается до 12 мм, если минимальная высота рабочей плиты лестницы будет равна 20 см, а максимальное расстояние между прутками эквивалентно 15 см. При этом длина пролета лестницы составит 4 м.

Основные узлы армирования

Вами самостоятельно может быть осуществлено армирование лестницы. Узлы, которые будут описаны ниже, необходимо обустроить с учетом правил. Например, монолитные площадки необходимо армировать не только снизу, но и сверху, тогда как верхняя арматура частично продолжается в лестнице. Верхний арматурный каркас должен быть подобран аналогично нижнему армированию.

Площадки двух маршевых лестниц будут претерпевать большие усилия, поэтому их следует закрепить в стене. Для этого используется один из узлов – железобетонный венец, который углубляется в стену, его размер должен составить 20х20 см. Для фиксации монолитной площадки понадобятся стены из бетонных блоков, бетона или кирпича. В последнем случае в материале делают свободные углубления, тогда как при возведении стен из монолитного бетона в опалубку закладываются деревянные трапеции или пенопластовые изделия, которые тоже представляют узлы армирования. Для увеличения конструктивной жесткости лестницы монолитные площадки должны фиксироваться в арматурном каркасе нижней, а также верхней арматурой.

Расчёт арматуры

Лестница, армирование, расчет которой вы можете осуществить самостоятельно, может быть возведена вами без посторонней помощи. Определить количество прутков продольной арматуры можно методом определения длины лестницы, которую нужно разделить на шаг обрешетки. Далее это значение умножается на длину продольных прутьев. По такой же технологии поступают и в случае с поперечными связями, затем эти значения складываются и умножаются на 2, ведь арматурный каркас предполагает установку прутьев в два ряда.

Проектирование лестниц

Проектирование монолитных бетонных лестниц любой конфигурации, дизайн и компьютерная 3-D визуализация от компании «Вертикаль»

Бетон является очень прочным и надежным строительным материалом, Изделия из него служат долго. Поэтому именно его выбирают для создания лестниц в больших домах, состоящих из нескольких этажей. Данная конструкция, если на ней следить и периодически ремонтировать может служить сотни лет.

Наиболее распостраненные виды бетонных лестниц — это одномаршевые, двухмаршевые и винтовые конструкции.
Самой простой считается одномаршевая лестница, встроенная межу двумя стенами. У такого сооружения отсутствует торцевая часть, а крепление опалубки делается на стены.
Если необходимо построить лестницу с опорой на одну стену к конструкции необходимо добавить боковую часть.

Маршевые лестницы без боковых опор, держаться за счет смыкания с верхним и нижним перекрытием. У такой лестницы имеются боковые ограждения. Однако, несмотря на кажущуюся простоту конструкции, для постройки такой лестницы очень часто не хватает площади.

В таком случае лучше выбрать двухмаршевую лестницу, пролеты которой могут располагаться под углом один к другому. Чаще всего это прямой угол. В таких конструкциях может присутствовать площадка, или поворот делается простыми ступеньками.
Самой сложной по выполнению, но очень красивой по внешнему виду являются винтовые монолитные лестницы. Самой важной частью работ при постройке является необходимость изготовления формы для опалубки. Как правило, она сложная по конструкции. Поэтому приходится практически для каждой ступени делать отдельную форму. И для этого необходимо все точно замерить, рассчитать и спроектировать. Это относится ко всем разновидностям бетонных лестниц.

Параметры лестницы

Перед тем как начинать работы необходимо рассчитать все параметры будущей лестницы. То есть необходима схема и чертеж всех элементов лестницы с их подробными размерами.

Определение угла наклона

От выбранного угол подъема зависит высота и длина будущей конструкции. Чем меньше этот показатель, тем длиннее лестница. То есть для сооружения лестницы с меньшим углом вы затратите в два раза больше материалов, чем для более крутой конструкции при равных показателях их высоты.

Определение размеров ступеней

После выбора угла наклона нужно определиться с конструкцией будущих ступеней. Самыми комфортными считаются ступеньки высотой от 15 до 20 см и шириной до 30 см.
По более высоким ступеням будет сложно подниматься. Это важно если в доме есть дети и пожилые люди.

Более низкие ступени более безопасны для людей, но не слишком удобны для остальных домочадцев.
Для выбора более комфортных размеров ступеней существует формула: 2Н + L. Где H – высота, а L – ширина ступени.

Расчет ширины лестницы

Как правило, данный показатель зависит или расстояния стенами, где ее планируется установить, или имеющегося свободного пространства. Но слишком узкую конструкцию делать не рекомендуется, чтобы не ощущать дискомфорт при подъеме и избежать неудобств, при переноске отдельных предметов.

Сборка опалубки

После этого начинается процесс создания опалубки для заливки бетоном. Это довольно сложный процесс, требующий аккуратности и точности.
Для работы понадобится: толстая фанера или обрезная доска для донной части и более тонкая фанера для криволинейных участков. Также понадобятся: доски, бруски, уголки из металла и крепеж. Доски, находящиеся внутри опалубки должны быть гладкими.

Принцип сборки:

1. Вначале монтируется дно опалубки. Для этого толстые листы фанеры или досок плотно крепятся между собой. Снизу ставятся подпорки в виде досок или брусков. Крепления лучше делать саморезами, которые легче будет снять после окончания работы.

2. Боковые стороны также закрываются фанерой или доской. Для прочности с внешней стороны конструкция усиливается брусками. Кроме того, делается армирование конструкции.

3. На ступеньки кладется фанера, которая крепится к боковым сторонам металлическими уголками.

4. Стыки обрабатываются раствором из песка и бетона и после застывания вся поверхность шлифуется. Это позволит облегчить чистовую отделку конструкции.

Вязка и армирование.

Для небольшой лестницы в качестве материала для армирования можно использовать сетку. Отдельные арматурные стержни монтируются на расстоянии не более 20 см и связывают между собой проволокой.

Для лестницы большого размера нужен специальный каркас, сделанный из сеток, соединенных стержнями.

Чтобы скелет будущей конструкции надежно удерживал тяжелую бетонную заливку, стержни каркаса стоящие горизонтально закрепляются в стене.

Бетонирование

В конструкции используется бетон марок М200 и выше. В смесь вводится щебень для большей прочности конструкции.

Работы начинаются с нижнего яруса. После заливки нескольких степеней их утрамбовывают, чтобы удалить имеющийся внутри воздух.

После создания формы ступенек их заглаживают мастерком. По тому же принципу заливаются остальные ступеньки.
Чтобы бетон не растрескался, его накрывают пленкой или периодически сбрызгивают водой.

Демонтаж опалубки

Даная операция проводится только после полного застывания бетона. Как правило, на это требуется около недели. Вначале снимается боковая часть и фанера со ступеней.

Все поверхности после демонтажа опалубки шлифуются до гладкости.

Через месяц можно снимать оставшиеся подпорки и нижнюю опалубку. Спешить здесь нельзя, чтобы не нарушить целостность конструкции. В конце проводится шлифовка данных поверхностей.

Заключительная отделка

Лестницу из бетона можно отделать любыми материалами, от ламината и ковролина до плитки и мрамора. Главное, чтобы поверхность была гладкая и ровная.
Поэтому, перед заключительной отделкой лестницу еще раз шлифуют и штукатурят.

В качестве заключения хочется отметить, что компания «Вертикаль» изготовит проект лестницы любой конфигурации, в том числе комбинированной, в соответствии с пожеланиями заказчика. При необходимости будет сделана компьютерная визуализация в 3D.

ЗАЯВКА НА КОНСУЛЬТАЦИЮ

Монолитная лестница своими руками. Как сделать ниспадающую монолитную лестницу своими руками. Изготовление монолитной лестницы своими руками. Инструкция по установке опалубки, заливки и отделки самодельной бетонной лестницы.

Из множества вариантов создания лестниц монолитные — одни из самых надежных и долговечных. Поэтому часто возникает необходимость сделать монолитную лестницу своими руками. Процесс этот трудоемкий, но если во всем внимательно разобраться, то построить монолитную лестницу даже непрофессионалу вполне возможно.

Понятие о монолитных лестницах и их виды

Монолитные или бетонные лестницы отличаются надежной конструкцией и устойчивостью. Они прочные, долговечные и огнеупорные. Доступная цена позволяет установить такую ​​лестницу, а индивидуальный способ отделки гармонично впишется в интерьер помещения. Монолитная лестница, фото которой представлены ниже, наглядно продемонстрирует процесс монтажа.

Наиболее подходящим материалом для изготовления лестницы является бетон. Благодаря этому они очень прочные и выдерживают большие нагрузки.

Лестницы монолитные бывают:

• с прямым маршем: одночасовые, двухчасовые,
• лестница мр.образная,
• винтовая лестница,
• П-образная лестница
• вместе.

В большинстве общественных или промышленных зданий используются монолитные лестницы с прямыми маршами. Изогнутые лестницы выбирают те, кто хочет украсить или разнообразить интерьер.

Инструменты для работы на падающей монолитной лестнице

При изготовлении монолитных лестниц очень важно рассчитать и спроектировать каждую ступень. Для работы требуются такие устройства:

• бетономешалка,
• перфоратор
• болгарский,
• квадрат с прямым углом
• капроновые нити
• водяной или лазерный уровень,
• правило с двух метров,
• фанера, доски,
• усиление
• песок, вода, бетон,
Шлифовальный станок
• .

Расчет и проектирование монолитных лестниц из бетона

Расчет материала производится по количеству ступеней и ширине лестницы. Легче всего соорудить лестницу, расположенную между двумя стенами. В этом случае разметка наносится непосредственно на стены, и опалубку строить не нужно. Сложнее, если лестница примыкает к одной стене. Затем со второй стороны нужно сделать опалубку, а со стороны стены – разметку.

Разместить часовую лестницу в доме сложно, так как для ее установки требуется большая площадь, и она не всегда гармонично вписывается в планировку помещения. Затем с лестницей устанавливаются двухчасовые монолитные лестницы. Речь пойдет об установке такой лестницы.

Чтобы сделать правильную разметку лестницы из монолитного железобетона с полигоном, воспользуйтесь этими советами:

1. Один марш такой лестницы состоит не менее чем из трех, а максимально из шестнадцати ступеней. Если их больше, подниматься по лестнице будет физически тяжело.
2. Лестница должна быть не менее 1,5 кв.м.
3. Ширина самой лестницы — это ширина между поручнями, либо между поручнем и стеной. При расчете ширины лестницы важно учитывать ее «пропускную способность» — количество людей, которые могут подняться одновременно. Минимальная ширина лестницы 90 см. Наиболее приемлемая ширина марша для жилых домов – 1-1,3 м.
4. Чтобы рассчитать, сколько ступеней будет в планируемой лестнице, нужно высоту потолков двух этажей разделить на высоту ступеней. Оптимальная высота ступенек 13-16 см. Например, если высота потолка 3,5 м, а высота ступеней 16 см, то для такой лестницы нужно 22 ступени. В каждом проеме по 11 шт.
5. Наиболее удобная глубина ступени 28-32 см. Если выбрать ширину 30 см, то длина лестничного марша составит 3,30 м – 30 см * 11 ступеней.
6. 10 см остается на лестницу. Таким образом, высота потолка составляет 3,4 м. Эту высоту отделяют два марша. На высоте 1,7 м делаем разметку и измеряем уклон угла, размером 3,3 м – длину лестничного марша.

Вот чертежи монолитной лестницы:

Монтаж опалубки и каркаса из арматуры

1. Для возведения опалубки сначала выставляется основа. Это то, что бетон будет держаться после заливки.
2. Для подпорки или стойки используйте ГРМ 100х100 мм. При выборе бруса учитывайте вес бетона. Штанга будет крепче, тем лучше.
3. Начать монтаж опалубки с конструкции посадочной площадки.
4. Рубероид, подстилка из полиэтиленовой пленки защитит дерево от влаги.
5. При выставлении лестницы установить опалубку под марш.
6. Очень важным моментом является вязка каркаса лестницы из арматуры. Арматурный каркас защищает бетон и повышает надежность лестницы. Используйте арматуру диаметром 12 мм.
7. Все горизонтальные части рамы крепятся к стене.
8. Проволокой, специальным крючком, скрепить детали между собой. Формируем ячейки 20х15 см.
9. Фанера обрезная или полурезиновая подходит для формирования ступеней и опалубки.
10. После установки опалубки сделайте лестницу к лестнице. Он служит ограничителем при заливке бетона, а заодно к нему крепятся наши будущие ступени. Опалубка формирует окончательный вид лестницы.
11. Используйте усиленные металлические уголки для формирования ступенек. Они скрепят всю деревянную конструкцию опалубки.
12. Очень важно надежно закрепить нижнюю ступеньку лестницы. После этого проводят визуальный осмотр полученной опалубки.
13. Для устранения перепадов все стыки листов фанеры смущают шпаклевкой или шлифуют рубанком.

Устройство монолитной лестницы

1. После формирования арматурного каркаса и готовности опалубки приступайте к засыпке лестницы. Варианты выбора Лестница:

• шлак с глиной
• щебень
• крупный песок
• Керамизит или строительный мусор.

2. Приподнятое основание необходимо тщательно выровнять и утрамбовать. Подслой трамбовать, предварительно слегка смочив водой.

3. После засыпки установить гидроизоляцию, чтобы бетон не смешался с закладкой и не потерял своих качеств.

4. Теперь приступаем к заливке монолитной лестницы.

Сначала заливают и формируют первые два, три шага. Во время укладки бетона желательно произносить какие-либо металлические приспособления для удаления образующихся воздушных полостей, которые будут нарушать монолитную конструкцию.

5. В процессе укладки бетон дополнительно вибрируют. Для удаления из монолитной массы всех образовавшихся полостей бетон выдавливается через опалубку, и с помощью кельмы раскатывается по поверхности. И таким образом сформировать будущий вид ступеней. Упавший бетон движется вверх по лестнице.

6. Та же последовательность: заливка, укладка, вибрация и повторная укладка применяются для последующих ступеней и для лестничной площадки.

7. Снять опалубку в несколько приемов. Через несколько дней после заливки бетона, когда он достаточно затвердеет, опалубку ступеней снимают. Поверхность шлифуют шлифовальным диском или угловой шлифовальной машиной.

8. Примерно через две недели, после заливки бетоном, опалубка лестницы снимается. Далее приступайте к отделке.

Варианты подготовки монолитной лестницы

Существует множество способов отделки монолитных лестниц.

Варианты облицовки монолитной лестницы:

• природный или искусственный камень
• ковер,
• мозаика,
• цветное стекло,
• пластик,
• клинкер или плитка,
• дерево.

Но начинать отделку рекомендуется только через два месяца с момента заливки.

Лестничные ограждения бывают коваными, деревянными, пластиковыми, металлическими и даже стеклянными.

Кожа дерева имеет массу преимуществ. Мачи на бетонных лестницах очень прочные и являются отличной основой для дерева. Даже если ступени будут не очень ровными, дерево скроет все эти недостатки. Монолитные деревянные лестницы бывают:

• с декором под дуб
• с декором массивом ясеня,
• декоративные ступени из бука
• отделка различными породами дерева.

Для отделки монолитной лестницы оптимальным вариантом является дуб. Единственный недостаток – высокая стоимость. Для экономии подойдет вариант отделки лестницы из лиственницы, по твердости она практически не уступает дубу. Самый бюджетный вариант – сосна или ель, они очень быстро стираются о ступени.

Деревянные ступени лучше всего класть на влагостойкий Фанер.

Если дома есть маленькие дети или пожилые люди, то подойдет вариант отделки монолитным лестничным ковром. Как и в отелях и ресторанах, такие лестницы представляют собой резные полы. Он очень легко штабелируется и фиксируется деревянными или пластиковыми плинтусами. Чтобы продлить срок службы ковра, снимите с него войлок или аналогичный материал.

Также в качестве отделки монолитной лестницы подойдет плитка: плитка, керамическая или клинкерная. Здесь нужно выбирать исходя из ваших предпочтений, дизайна и стоимости.

Совет: Для отделки монолитной лестницы плиткой поверхность должна быть идеально гладкой. Выбирая плитку, убедитесь, что она имеет противоскользящее покрытие.

При отделке монолитной лестницы натуральным или искусственным камнем нужно учитывать как плюсы, так и минусы. И это несмотря на то, что такая отделка прослужит долго и выглядит очень презентабельно, она имеет высокую стоимость и эффект звенящего шума. А также за пористыми породами камней сложно ухаживать.

Проектирование железобетонной (ЖБ) лестницы | Еврокод 2

Содержание

В многоэтажных зданиях пандусы, лифты, эскалаторы и лестницы часто используются для облегчения перемещения по вертикали. Циркуляция относится к перемещению людей и товаров между внутренними помещениями зданий, а также к входам и выходам. Лестницы являются важными элементами здания, которые используются для обеспечения вертикальной циркуляции и доступа на разные уровни этажа в здании. Также рекомендуется, чтобы при высоте доступа более 600 мм была предусмотрена лестница. Лестница может быть изготовлена ​​из железобетона, стали, дерева и других композиционных строительных материалов.

В современной архитектуре лестницы спроектированы так, чтобы они были эстетически привлекательными, и они вносят огромный вклад в внутреннюю красоту здания. Существуют разные типы лестниц с разной конфигурацией. Для лестниц в здании рекомендуемый угол наклона для удобства составляет 27°, но в практических целях его иногда можно увеличить до 35°.

Как правило, лестницы бывают следующих типов:

• лестница с прямым маршем
• винтовая лестница
• винтовая лестница
• винтовая лестница или
• комбинация вышеупомянутых типов.

Прямые лестницы — это лестницы, вдоль которых нет кривизны или изменения направления на любом марше между двумя последовательными этажами или уровнями. Существует несколько возможных вариантов расположения прямых лестниц. Например, они могут располагаться по прямой линии с одним пролетом между этажами или серией пролетов без изменения направления.

Кроме того, прямые лестницы могут позволить изменить направление на непосредственной площадке. Когда лестницы требуют полного изменения направления, их называют параллельными лестницами или лестницами с полуплощадкой (поворот на 180°). Когда последовательные марши находятся под углом друг к другу (обычно 90 °), их называют угловыми лестницами или лестницами на четверть оборота. Кроме того, прямые лестницы могут быть классифицированы как лестницы-ножницы, если они состоят из пары прямых участков в противоположных направлениях и размещены на противоположных сторонах стены.

Круглые лестницы, если смотреть сверху, кажутся повторяющими окружность с одним центром кривизны и большим радиусом.

Изогнутые лестницы, если смотреть сверху, кажутся повторяющими кривую с двумя или более центрами кривизны, такой как эллипс.

На рисунке ниже показана винтовая лестница.

Винтовая лестница аналогична круговой лестнице, за исключением того, что радиус кривизны мал и лестница может опираться на колонну.

Полет : Ряд ступеней, идущих от этажа к этажу или от пола к промежуточной площадке или платформе.

Ограждение : Защитный вертикальный барьер по краям лестниц, балконов и проемов в полу.

Площадки (платформы) : Используется там, где необходимы повороты или для преодоления длинных подъемов. Площадки должны быть ровными, шириной с лестницу и длиной не менее 1000 мм в направлении движения.

Ступенька : Комбинация подступенка и проступи непосредственно над ней.

Подъем : Расстояние от этажа до этажа.

Пробег : Общая длина лестницы в горизонтальной плоскости, включая площадки.

Подступенок : Вертикальная поверхность ступени. Его высота обычно принимается за вертикальное расстояние между ступенями.

Проступь : Горизонтальная поверхность ступени. Его ширину обычно принимают за горизонтальное расстояние между стояками.

Выступ : Выступ ступени за нижний подступенок.

Софит : Нижняя часть лестницы.

Перила : Каркас или корпус, поддерживающий поручни и служащий защитным ограждением.

Балясина : Вертикальный элемент, поддерживающий поручень в перилах.

Балюстрада : Перила, состоящие из балясин, увенчанных перилами.

Поручень : Защитная перекладина, расположенная на удобном расстоянии над лестницей для удержания руки.

Высота над уровнем моря
Необходимо предусмотреть достаточное пространство над головой не только для того, чтобы высокие люди не травмировали голову, но и чтобы создавалось ощущение простора. Человек среднего роста должен иметь возможность вытягивать руку вперед и вверх, не касаясь потолка над лестницей. Минимальное расстояние по вертикали от выступа ступени до подвесной конструкции не должно быть менее 2100 мм.

Ширина лестницы
Ширина лестницы зависит от ее назначения и количества людей, которые должны быть размещены в часы пик или в чрезвычайных ситуациях. Также существуют строительные нормы, регламентирующие геометрическое оформление лестниц. Следующее может быть использовано в качестве руководства;

• Для жилых квартир от двух до четырех этажей используйте минимальную ширину 900 мм, для квартир более 4 этажей используйте ширину 1000 мм.
• Для общественных зданий до 200 человек на этаж используйте ширину 1000 мм, для зданий от 200 до 400 человек на этаж используйте ширину 1500 мм. Для более 400 человек используйте ширину от 1500 до 3000 мм. Однако при ширине лестничного марша более 1800 мм необходимо разделить его перилами.

Размеры ступеней
Подступенки и ступени, как правило, имеют пропорции, обеспечивающие комфорт и соответствие стандартам доступности для людей с ограниченными возможностями, хотя иногда ограничения пространства или желание достичь монументального эффекта, особенно для наружных лестниц общественных зданий. Проступи должны быть не менее 250 мм, не считая выступа.

Оптимальная высота подступенка 175 мм. Не следует использовать подступенки высотой менее 100 мм и более 200 мм. Чем круче уклон лестницы, тем больше отношение подступенка к проступи. При проектировании лестниц следует учитывать, что на лестничный пролет всегда приходится на одну ступеньку меньше, чем подступенка. Ни один лестничный марш не должен содержать менее трех подступенков.

Теоретические процедуры, используемые при структурном анализе лестниц, представляют собой концепцию идеализированной линейной конструкции, и при детализации арматуры для полученной лестницы следует включать дополнительные стержни, чтобы ограничить образование трещин. в местах концентрации высоких напряжений, которые неизбежно возникают. Типичная детализация углов (края между маршем и площадкой) лестницы показана ниже;

«Трехмерный» характер фактической конструкции и эффект жесткости треугольных участков протектора, которые обычно игнорируются при анализе конструкции, приведут к фактическому распределению напряжений, отличающемуся от рассчитанного, и это необходимо помнить. при детализации (Reynolds et al, 2008). Типичный характер внутренних напряжений, возникающих в свободно опертой прямолинейной лестнице и схеме армирования, показан на рисунке ниже.

Простые прямые лестничные марши могут располагаться либо в поперечном (т. е. поперек марша), либо в продольном направлении (т. е. вдоль марша). При поперечном пролете опоры должны быть обеспечены с обеих сторон пролета либо стенами, либо стрингерными балками. В этом случае перетяжка или самая тонкая часть лестничной конструкции должна иметь толщину не более 60 мм, а эффективное плечо рычага для сопротивления изгибающему моменту составляет около половины максимальной толщины от носа до софита, измеренной под прямым углом. к софиту. Когда лестница проходит в продольном направлении, толщина талии может определяться соображениями прогиба.

В принципе, требования к конструкции балок и перекрытий применимы также и к лестницам, но нельзя ожидать, что проектировщики определят прогибы, которые могут возникнуть в более сложных типах лестниц. BS 8110 имеет дело только с простыми типами и позволяет использовать модифицированное соотношение между пролетом и эффективной глубиной. Изгибающие моменты следует рассчитывать исходя из предельной нагрузки от общего веса лестницы и приложенной нагрузки, измеренной на плане, в сочетании с горизонтальным пролетом. Напряжения, создаваемые продольной тягой, малы, и ими обычно пренебрегают при проектировании простых систем.

Выше показан участок лестницы. Ширина лестницы 1160мм. Ожидается, что мы проведем полный структурный анализ и проектирование лестницы в соответствии с EC2, используя следующие данные; Плотность бетона = 25 кН/м ³ ; Прочность бетона на сжатие (f _ск ) = 30 Н/мм ² ; Предел текучести стали (f _yk ) = 460 Н/мм ² ; Бетонное покрытие = 25 мм; Прикладываемая нагрузка на лестницу (q _k ) = 4 кН/м ² (категория С3).

Структурная идеализация лестницы показана ниже;

Толщина пояса и площадки = 200 мм
Глубина подступенка = 150 мм
Воздействия нагрузки на лестницу
Собственный вес бетона (площадь пояса) = 0,2 × 25 = 5 кН/м ² (нормально к наклону)
Ступенчатая площадь = 0,5 × 0,15 × 25 = 1,875 кН/м ² (глобальное вертикальное направление)
Отделка (скажем) = 1,2 кН/м ²

Мы намерены прикладывать все гравитационные нагрузки исключительно в глобальном направлении Y, поэтому мы преобразуем нагрузку в поясе лестницы из локального в глобальное направление с учетом угла наклона зоны полета к горизонтали;

? = tan ⁻¹ (1,2/1,75) = 34,438989°

Следовательно, UDL от талии лестницы в глобальном направлении определяется выражением = (5 × cos 34,438989) = 4,124 кН/м ²

Суммарная статическая нагрузка на пролётную площадку (g _k ) = 4,124 + 1,875 + 1,2 = 7,199 кН/м
Переменная нагрузка на лестничную клетку (q _k ) = 4 кН/м ²
Нагрузка на пролётную площадку в предельном состоянии = 1,35g _k + 1,5q _k
E _d = 1,35(7,199) + 1,5(4) = 15,719 кН/м ²

Нагрузка на площадку в предельном состоянии = 1,35g _k + 1,5q _k
n = 1,35(6,2) + 1,5(4) = 14,370 кН/м ²

Нагружение конструкции постоянными и временными нагрузками в предельном состоянии по несущей способности показано ниже;

Ниже показана диаграмма предельного изгибающего изгибающего момента под действием предельных нагрузок;

Диаграмма предельной поперечной силы показана ниже;

Небольшое рассмотрение покажет, что лучше всего использовать расчетный момент М _Ed = 41,119 кНм для расчета всей лестницы.

M _Ed = 41,119 кНм
d = h – Cc – ϕ/2
Предполагая, что для конструкции будут использоваться стержни ϕ12 мм
d = 200 – 25 – 6 = 169 мм; b = 1000 мм (расчет на единицу ширины)

k = M _Ed /(f _ck bd ² ) = (41,119 × 10 ⁶ )/(30 × 1000 × 169 ² ) = 0,0479

Так как k < 0,167 Армирование на сжатие не требуется
z = d[0,5+ √((0,25 – 0,882k)] = z = d[0,5+ √(0,25 – 0,882 × 0,0479))] = 0,95d

A _s1 = M _Ed /(0,87f _yk z) = (41,119 × 10 ⁶ )/(0,87 × 460 × 0,9 5 × 169) = 639,96 мм ² /м

Обеспечьте Y12mm @ 150mm c/c BOT (A _s,prov = 753 мм ² /m)

Для расчета минимальной требуемой площади стали;
fctm = 0,3 × f _ck ^(2/3) = 0,3 × 30 ^2/3 = 2,896 Н/мм ² (таблица 3.1 EC2)

k = 1,0 для свободно опертых балок и плит
ρ = As/bd = 753/(1000 × 169) = 0,004455 < 10 ^-3 √30

Так как ρ < ρ ₀
L/d = k [11 + 1,5√(f _ck ) ρ ₀ /ρ + 3,2√(f _ck ) (ρ _{0 90 359 /ρ – 1) ^1,5 ]}

L/d = 1,0 [11 + 1,5√30 × (0,005477/0,004455) + 3,2√30 (0,005477/0,004455 – 1) ^1,5 ] = 1,0 (21,1 + 1,925 8) = 23,0258

Коэффициент модификации β _s = 310/σ _s
σ _s = (310 _fyk A _s,req )/(500A _{s,prov 90 359 ) = (310 × 460 × 639 ²}

β _с = 310/242,358 = 1,2789
4,35м
Допустимый пролет /коэффициент глубины = β _с × 23,0258 = 1,2789 × 23,0358 = 29,460
Фактическое отклонение L/d = 4350/169 = 25,739
Поскольку 25,739 < 29,460, def лекция в порядке.
