Армирование бетонной лестницы арматурой

Содержание статьи:

Выбор схемы армирования лестницы
Сборка арматурного каркаса лестницы

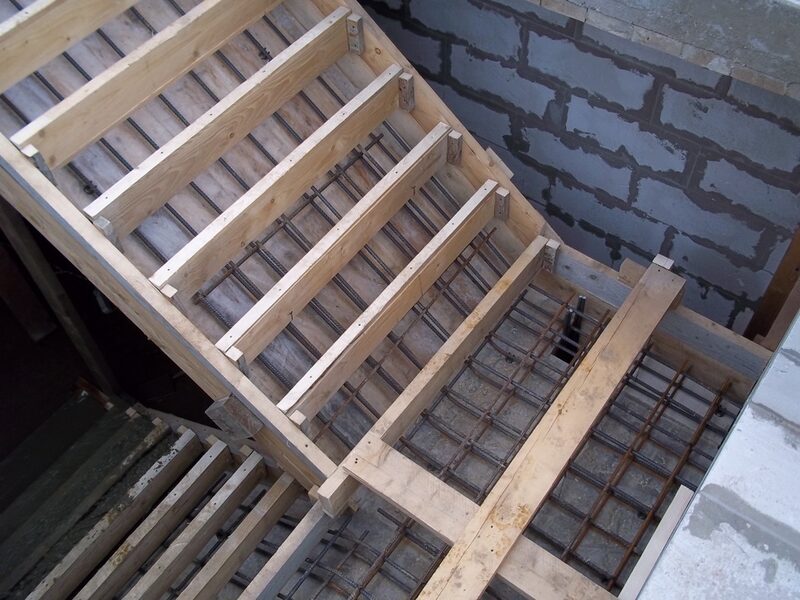

Перед началом армирования бетонной лестницы необходимо провести сборку опалубки лестницы, а далее выполнить бетонирование лестницы. Как это сделать самому, описано в статье Бетонная лестница своими руками.

Стержневая арматура отлично подходит для армирования бетонных лестниц простых по форме. Для понимания того, что и зачем армировать, давайте рассмотрим силы, которые возникают на одномаршевую лестницу.

Это будет сила тяжести от собственного веса лестницы, её пешеходов, заносимых вещей и прочего тяжелого имущества. Все перечисленное давит на лестницу сверху. При этом в верхней части плиты лестницы бетон сжимается, а в нижней растягивается. Всё это значит, что бетон, который непрочный при растяжении, нужно армировать в нижней части плиты лестницы. В верхней же части плиты лестницы, в данном случае, армировать бетон незачем, там бетон будет прекрасно противостоять сжимающим усилиям и без всякой арматуры. Нужно заметить, что некоторые частные застройщики при сборке арматурных каркасов лестниц закладывают в опалубку по бокам стальные швеллеры, уголки, балки и т.д. Конечно, хуже от этого не будет, но это совершенно бесполезная трата недешевого нынче металла. Армирование бетонной лестницы арматурой в нижней части более чем достаточно для восприятия растягивающих усилий.

На рисунке изображена схема армирования простой одномаршевой лестницы. Видно, что одномаршевая монолитная лестница (без монолитной площадки или забежных ступеней) армируется только в нижней части плиты, то есть там, где сосредотачиваются растягивающие усилия. Иногда можно встретить проекты, где верх лестницы возле верхней поверхности бетона армируются стальной сеткой 100х100х5 мм. Такая сетка практически ни как не увеличивает жесткость монолитной лестницы, а лишь защищает ступеньки при случайных сильных ударах от сколов.Т

Обозначения на рисунке схемы армирования бетонной лестницы: рабочая высота плиты монолитной лестницы (H), длинна лестничного марша (L). Расстояние между поперечной арматурой (Е) обычно выбирают равным 40 см. В качестве поперечной арматуры используется прутки диаметром 10 мм. Оптимальное расстояние силовой арматуры до поверхности 3 см. Высота рабочей плиты лестницы (Н), диаметр продольной арматуры и расстояние между прутками продольной арматуры (I) выбирается по табл. 1 в зависимости от свободного пролёта лестничного марша (L).

Таблица 1. Определение продольного армирования одномаршевой бетонной лестницы

В случае двухмаршевой лестницы с монолитной площадкой усилия, которые возникают в конструкции монолитной лестницы, схема армирования бетонной лестницы усложняется.

На картинке видно, что в отличие от обычной одномаршевой лестницы без площадки собственный и полезный вес лестницы хочет как бы обломить площадки, вызывая растягивающие усилия в верхних частях монолитных площадок. Этому, отчасти, помогают усадочные напряжения. Поэтому монолитные площадки армируются и снизу, и сверху, а верхняя арматура в площадках частично продолжается и в лестнице. Параметры верхнего арматурного каркаса выбираются аналогично нижнему армированию.

Площадки двухмаршевых лестниц испытывают большие усилия от веса лестницы, и поэтому должны быть прочно закреплены в стене. На практике для закрепления монолитных площадок чаще всего используют железобетонные венцы, которые формируются углублениями в стенах с размерами в среднем 20х20 см. Таким образом, для того чтобы закрепить монолитную бетонную площадку, нужны прочные и толстые стены, например, из бетона, бетонных блоков или кирпича. При стен из кирпича в них оставляют свободные углубления, а в случае возведения толстых стен из монолитного бетона к опалубке в месте размещения площадки закладываются деревянные трапеции или пенопластовые изделия соответствующего размера.

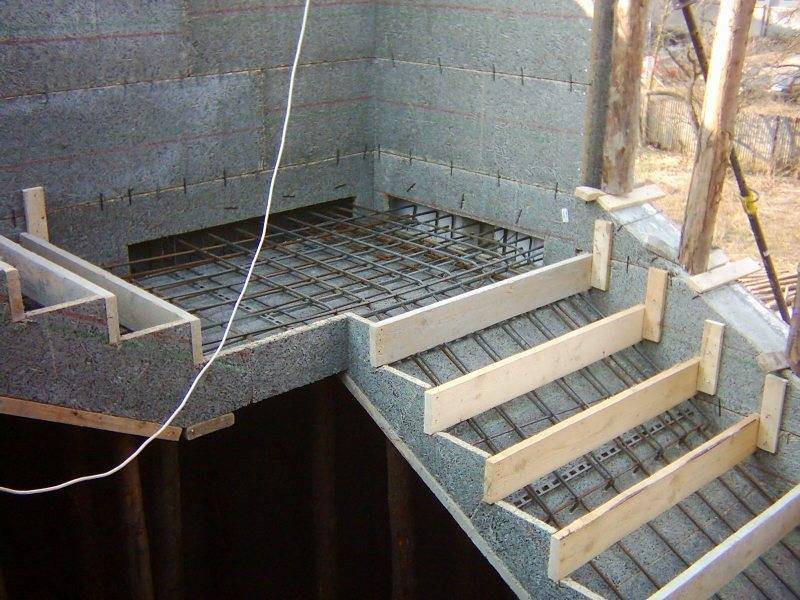

Если стены строятся по технологии монолитного литья «термодом», то практичнее всего монолитить лестничные марши и площадку на этапе возведения стен. Лестницы с монолитными площадками для увеличения конструктивной жесткости должны крепиться сверху к арматурному каркасу верхней и нижней арматурой.

Что касается схем армирования бетонных лестниц своими руками с забежными ступенями и спиральных лестниц, то их схемы армирования стержневой арматурой слишком сложные и индивидуальные. Для их составления, как минимум, придётся воспользоваться специальными программами для расчётов и проектирования железобетонных конструкций. Поэтому проект схемы армирования таких лестниц лучше всего доверить профессиональным проектировщикам, тем более что сам по себе проект будет относительно недорогим в общей стоимости сложной лестницы.

Чтобы стержни арматурного каркаса сохраняли своё проектное положение в соответствии со схемой армирования, нужно скрепить все прутки арматуры вместе.

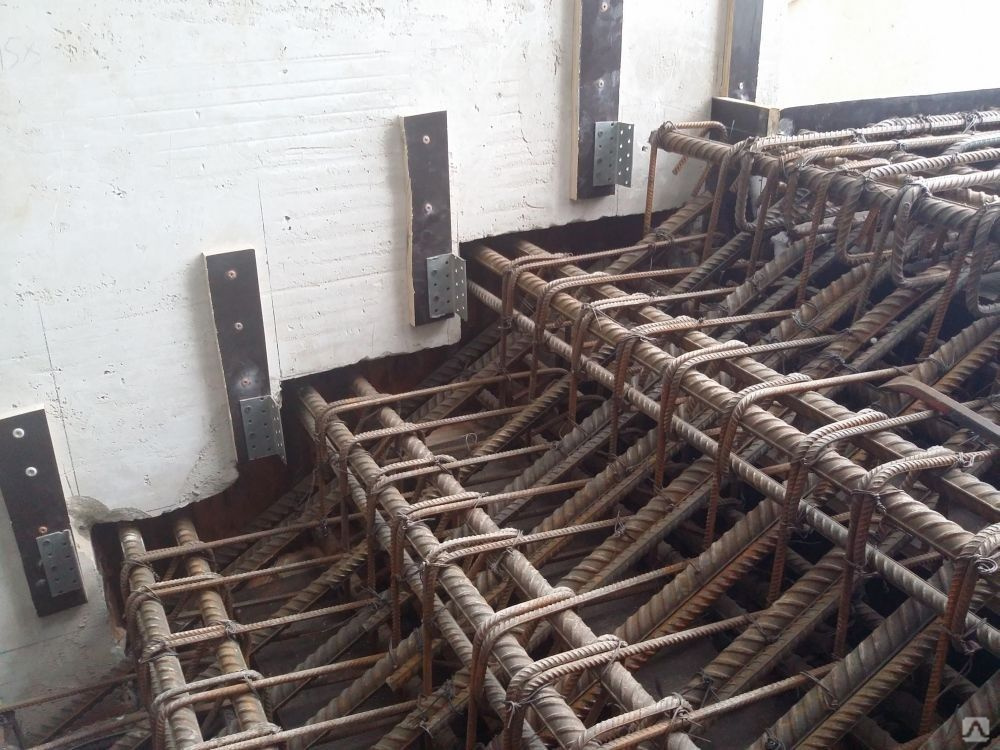

Сборка арматурного каркаса лестницы

Если под рукой нет сварочного аппарата, то арматурную сетку можно просто связывать отожженной вязальной проволокой с помощью крючка. Крючок для быстроты связывания удобно зажать в электрический шуруповёрт.

Ещё удобнее скреплять арматурные каркасы с помощью электротехнических пластиковых хомутов. Правда о таком способе соединения арматуры пока что умалчивают отечественные СНиПы, но такой способ связки уже во всю применяется заграницей и на частных стройках.

Чтобы выдержать расстояние между нижней частью опалубки и арматурой 3 см, удобно пользоваться пластиковыми фиксаторами, которые продаются в строительных супермаркетах. Для монолитной лестницы предпочтительнее применять фиксатор по форме напоминающий «стул».

Иногда не получается собрать арматурных каркас из непрерывных прутков нужной длины. Сложно это выполнить при соединении на загибах, так как без гибочного аппарата гнуть арматуру не удобно. В таком случае можно силовую арматуру соединять из кусков. Соединение производят сваркой или связкой. В качестве сварки проще всего применить ручную электродуговую шовную сварку между прутками арматуры. При сварочном способе прутков внахлёст с двух сторон стыка должно быть не менее 6 диаметров, а при сварном шве только с одной стороны не менее 12 диаметров.

В случае двухмаршевой лестницы с монолитной площадкой диаметр проволки, который берётся для закрепления двух арматурных сеток, должен быть не менее 6 мм.Если же силовая арматура соединяется между собой при помощи связывания, то нахлёст должен быть (в среднем) равным 50 диаметров соединяемой арматуры. Если соединяемых стыков несколько, то их располагают в шахматном порядке, чтобы они были друг от друга на расстоянии 0,7–1 м.
