Изготовление и армирование монолитной лестницы и чертежи сооружения

Если в проекте строительства предусмотрено возведение нескольких этажей, то в любом случае придется решать вопрос межэтажного сообщения. Применение готовых ЖБИ в частной архитектуре не оправдано, потому что они ограничены рамками стандартов. Поэтому многие частные застройщики предпочитают конструкции, выполненные по собственной технологии.

Содержание

• 1 Расчет монолитной лестницы и чертежи конструкции
  • 1.1 Отдельные рекомендации
• 2 Принципы армирования лестницы из бетона и  схема сооружения
  • 2.1 Организация опалубки
• 3 Заливка лестничной конструкции бетоном

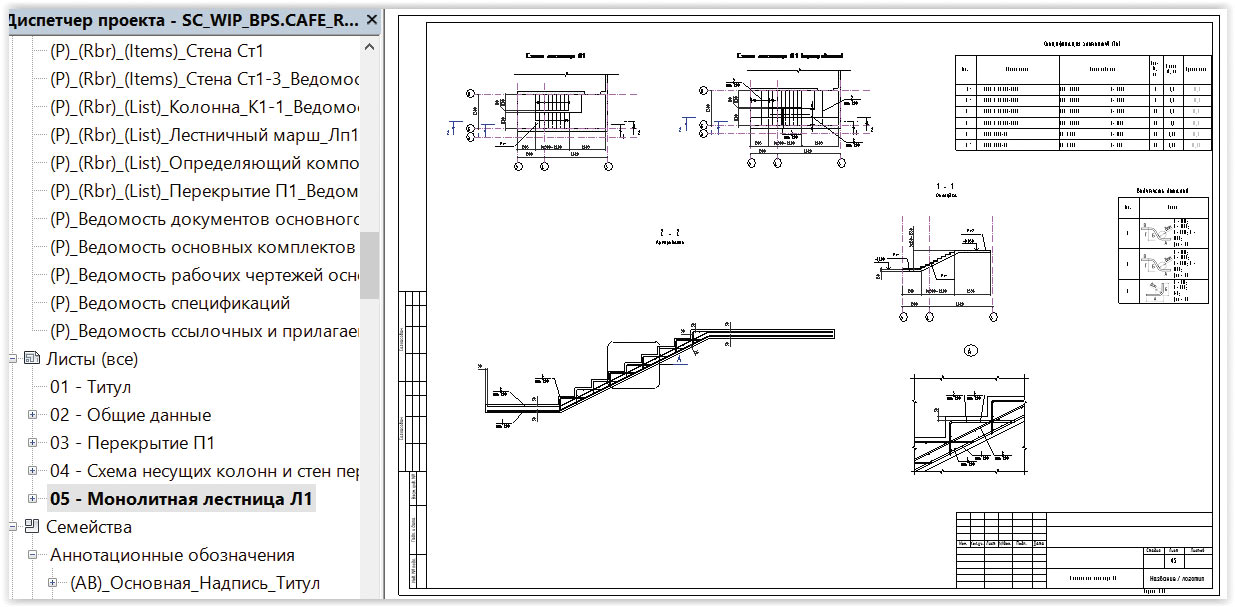

Расчет монолитной лестницы и чертежи конструкции

Оптимально организовать межэтажное сообщение, чтобы оно было комфортным для каждого, помогут грамотные расчеты. Разумеется, параметры можно определить экспериментальным путем, сделав замеры реального объекта, который вам удобен. Однако все же лучшим выбором будет проверенная методика расчетов.

На этапе проектирования нельзя забывать, что армирование лестницы монолитной и чертежи конструкции незаменимы для обеспечения надежности готового изделия. При этом расчетный процесс должен учитывать:

• Соответствие ширины и высоты ступеней.
• Оборудование закладных элементов.
• Безопасный подход к объекту.
• Удобный спуск и подъем.

Плоскость ступени, расположенную горизонтально, архитекторы называют проступью, а вертикально – подступенком. Ширина проступи должна обеспечивать опору для ступни не менее чем на 80% ее длины. Комфортными считаются ступени с проступью шириной 300 мм, меньшие значения сделают спуск и подъем неудобными. Проектирование лестничных пролетов производится с учетом следующих моментов:

• Для свободного прохода ширина пролета делается не менее 800 мм, а если предполагается перемещение габаритных предметов – 1200 мм.
• Высота подступенка зависит от ширины проступи. Например, для ступеней шириной 300 мм высота в 150 мм будет оптимальной. Когда монолитная лестница и чертеж планируется делать со ступеньками на 10 мм шире, то настолько же нужно уменьшить подступенок и наоборот.
• Традиционно в расчетах учитывается, что сумма ширины проступи и двойной высоты подступенка соответствует человеческому шагу в 400-600 мм. Однако эти цифры индивидуальны и зависят от роста человека. Если в доме есть дети, поступь обычно увеличивают, а ширину каждой ступени уменьшают.
• Узнать количество ступеней несложно – расстояние между этажами делят на высоту подступенка. Дробный остаток от результата деления будет высотой первой фризовой ступеньки.

• Перемножив число ступеней на ширину проступи, получим длину горизонтальной проекции марша. Это позволит узнать, поместится ли пролет в заданное пространство.
• В случае, когда лестничный марш не помещается, его делают короче, увеличивая угол подъема. Оптимальным принято считать угол 25-37 градусов, более крутой подъем вызывает сложности при спуске. Определить угол позволяет схема прямоугольного треугольника, где катетами выступают подступенок и проступь. Разделив высоту на ширину ступеньки, и применив таблицу тангенсов угла, получим угол уклона пролета.

Отдельные рекомендации

Разработка чертежей и армирования монолитной бетонной лестницы подразумевает организацию ограждений и закладных элементов. В среднем вес такой конструкции находится в пределах 2-2,5 тонн, поэтому важно продумать устройство основания. Проверенный практикой вариант – фундамент и железобетонные балки.

Не стоит отходить от оптимальных размеров высоты и ширины ступеней, если не хотите пожертвовать комфортом. Лучше организовать площадку, разделив пролет. Рассчитайте 5-6 забежных ступеней в нижней части пролета или сделайте его спиральным.

Стяжка по грунту рассчитывается так, чтобы вес монолита не оказывал на нее давления превышающего 1 кг/см². Учитывается и вес отделочного материала, если нагрузка превышает допустимые нормы, то имеет смысл выполнить отделку пиломатериалами.

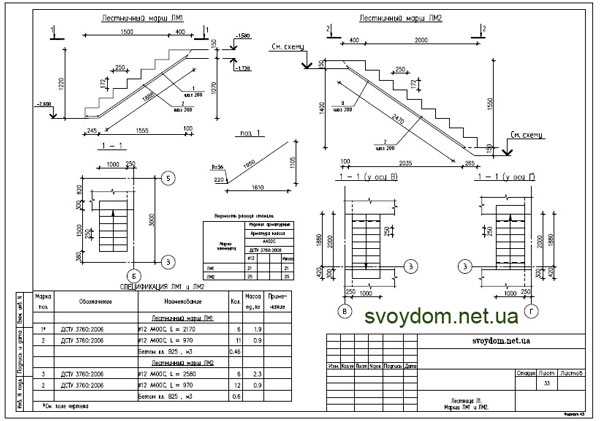

Принципы армирования лестницы из бетона и  схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

1. При сечении стержня 10 мм – 120 мм.
2. При диаметре прута 12-14 мм – 160 мм.
3. При сечении арматуры 16 мм – 180 мм.
4. При диаметре более 18 мм – 200 мм.

В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент, процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

• вязка внахлест в 24 номинальных сечения;
• при нахлесте 12 диаметров допускается сварка с односторонним швом;
• нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

Важно! Армировать ступеньки не нужно, однако для предотвращения сколов рекомендуется уложить под слой бетона металлическую сетку 4х50 мм.

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

• На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
• Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.

• Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
• По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
• Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Заливка лестничной конструкции бетоном

Процесс должен выполняться в один этап. Самостоятельно сделать качественный раствор сложно – это ведь не цементно-песчаная стяжка пола. Поэтому следует рассчитать объем опалубки и заказать бетон В30 или выше классом с запасом 10%, чтобы предусмотреть потери при транспортировке.

Наполнение формы начинают с нижних ступеней, постепенно продвигаясь вверх по мере заполнения опалубки раствором. В процессе бетон нужно трамбовать, а после окончания заливки обработать вибрацией. Просадки устраняются сразу методом доливки или на следующий день путем затирки смесью М300 на базе цемента М500.

Конструкция набирает жесткость через две недели. Весь этот период поверхность нужно увлажнять в целях предотвращения появления трещин. После застывания опалубку демонтируют и приступают к отделке объекта.


Поделиться в социальных сетях

основные требования и технология монтажа

Монолитная лестница на чертежах ведущих компаний и индивидуальных строителей представляется в виде прямой, маршевой и винтовой конструкции для внутреннего и внешнего размещения. Возведение производится на этапе постройки здания и является составным элементом всего сооружения. Она связана с основанием и плитами перекрытия, усиливая прочностные характеристики строения.

Схема бетонной лестничной установки

Основные требования

Содержание

• 1 Основные требования
• 2 Армирование прямой лестницы
• 3 Принципы монтажа
• 4 Возведение ступеней
• 5 Винтовые лестницы
• 6 Выбор чертежа сборных ж/б лестниц

Для того, чтобы правильно произвести расчеты, по которым будет возводиться для ж/б лестница монолитная железобетонная, чертежи изделий создают с учетом рекомендуемых параметров:

• Угол наклона 25 – 35 гр.
• Высота ступенек от 15 до 18 см.
• Длина ступенем от 28 до 30 см.
• Ширина конструкций – 1 м.
• Промежуток между ступенями и потолком 2 м;
• Ширина ступенек 30 см.ъ
• Монолитная лестница на чертежи dwg имеет массу не более 2 т.
• Высота поручней варьирует в пределах 90 – 100 см.
• Расстояние между стойками перил 15 см.
• При отделке мрамором, создается специальное покрытие из резины или ковролина.
• Установка деревянных накладок производится с использованием подложки из фанеры.

Стандартная лестничная установка из бетона

Армирование прямой лестницы

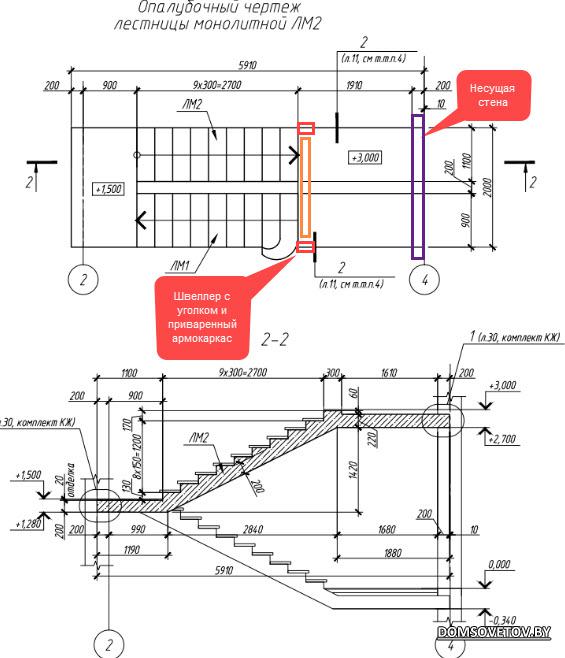

Чертеж узла монолитной железобетонной лестницы представлен двумя вариантами:

• Оголением арматуры плиты, вязанием лестницы с приваривание нижних стержней лестничной конструкции к верхним пруткам плиты.
• Варится 2 швеллера по длине лестничной конструкции к швеллеру в перекрытии. Последний надевается на плиту, крепится на замкнутых заваренных прутках.
• Армирование монолитной лестницы по чертежам dwg производится между двумя швеллерами лестничной установки. К полкам приваривается нижняя рабочая арматура плиты.

Стандартное лестничное сооружение из бетона

Исходя от назначения и уровня нагрузки, можно применять бетон разных марок:

• Внешнего применения – конструктивный и увесистый материал.
• Внутреннего использования – пористый, легкий заполнитель

Принципы монтажа

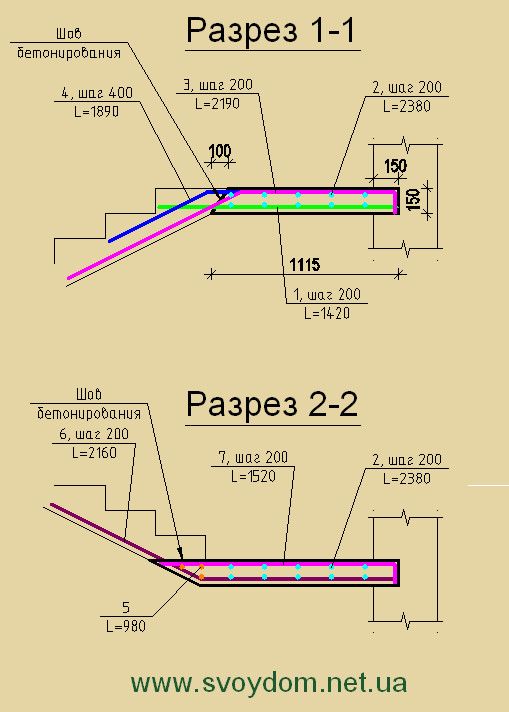

При составлении схемы должны быть указаны промежутки между прутками и порядок их укладки.

Армирование монолитной лестницы по чертежам производится согласно схеме, обеспечивая надежное соединение отдельных элементов между собой. Этому способствует выбор технологии:

1. Сварка;
2. Вязка.

Типовая лестничная конструкция из бетона

Первый вариант обеспечивает оперативность процесса. Второй тип соединений обеспечивается пуском крючка, зафиксированного в шуруповёрте. Если такая возможность исключена, можно воспользоваться пластиковыми хомутами.

Внимание! Разбираясь по вопросу, как армируются лестницы ж б монолитные по чертежам, важно контролировать промежуток между металлическими изделиями и опалубкой – 3 см.

Облегчить соблюдение данного требования можно пластиковыми фиксаторами, образующими форму стула.

Дополнительные детали подкладывают под стержни на участках состыковки (с помощью сварки, проволоки). При этом исключены перекосы и неровности сетки.

Схематическое отображение лестничной конструкции из бетона

Чертежи монолитных винтовых лестниц отображают соединение силовой арматуры с применением отдельных кусков. Оно производится с нахлёстом стержней. После того, как будет сооружен базовый каркас, можно крепить сетку.

Создание бетонной установки производится в несколько шагов:

1. Создание опалубки.
2. Установка каркаса из арматуры.
3. Заполнение бетонной смесью.

Возведение ступеней

Исходя из воздействия силы тяжести, наблюдаются следующие процессы:

• Растяжение внизу конструкции.
• Сжатие в верхней части сооружения.

Одномаршевые лестницы возводятся с армированием нижней части сооружения.

Для этого предусмотрено размещение сетки вверху конструкции (параметры ячеек – 10х10х0,5 см). Данная конструкция обеспечивает защиту поверхности от механического воздействия. Показатели жёсткости остаются неизменными. Двухмаршевые установки сооружаются с размещением каркаса в верхнем или нижнем положении.

Ступени из бетона для внутреннего размещения

Винтовые лестницы

Специфика установки заключается в возведении криволинейной опалубки, для которой необходимо большое число щитов и опор. При подготовке арматуры

• Ø14 мм А 400 С;
• Ø8 мм А 400 С;
• Проволока Ø4 мм Вр-I.

Ступеньки и площадки укрепляются двойной сеткой.

Для марша применяется арматура Ø14 мм А 400 С.

Размер ячеек 15 см.

Поперечное армирование производится посредством проволоки Ø8 мм А 400 С. Площадка сооружается с арматурой Ø14 мм, шаг 20 см.

Разнесение двух сеток производится специальным фиксатором, который создается из арматуры Ø8 мм А 400 С. Высота сооружения 10 см.

Монолитные ступени внутренней установки

Связка сеток осуществляется крючками (12 см). Их монтаж осуществляется в шахматном порядке на продольной арматуре. Размещение производится через один стержень. Процесс начинается снизу вверх. При подготовке проекта могут возникнуть ошибки:

• Установка сооружения в проеме 150х150 см.
• Обустройство узких сооружений для полных и очень высоких пользователей.
• Мелкоэлементное сооружение косоурах.
• Крупноэлементное устройство из отдельных площадок и маршей.
• Крупнопанельный тип установки из марша и двух полуплощадок.
• Монолитные марши и площадки в монолитном объёмном блоке клетки.

Выбор чертежа сборных ж/б лестниц

1. Балок под площадку и косоуры.
2. плит площадок.
3. косоуров и ступенек.

Монолитные ступени для дома

Несущими горизонтальными деталями служат балки под площадки и косоуры, наклонные элементы для укладки плит площадок и ступенек. Ступеньки различают с гладкими или накладными плитами/проступями.

Крупноэлементные сооружения собирают из площадок и маршей. Упор площадок производится на стены помещений посредством выступов или всей гранью на консольном выступе в стене, металлическом столе, приваренном к закладным элементам, размещенным в теле стены.

Исходя от формы и конструктивных исполнений, различают разные типы маршей: П-, Н- и Т-образные в поперечном сечении. Кроме этого различают сплошные без фризовых ступенек изделия.

Крупноразмерные площадки характеризуются разным исполнением:

1. С размещением рёбер по контуру плит.
2. С рёбрами, размещенными по обе стороны.
3. С одним ребром, имеющимся по сторону марша.

Монолитный лестничный марш

Крупнопанельные лестничные сооружения собираются из маршей, соединенных с полуплощадками.
