Армирование монолитной лестницы: чертежи, правила, нюансы

Содержание статьи

• 1 Виды монолитных лестниц
• 2 Типы и назначение арматуры
• 3 Практические рекомендации
• 4 Особенности расчёта армирования лестницы
  • 4.1 Задачи армирования
  • 4.2 Угол подъёма
  • 4.3 Место расположения
  • 4.4 Размеры ступеней
  • 4.5 Наличие лестничных площадок
• 5 Общее понимание процесса армирования

В различных справочниках и специальных руководствах по проектированию конструкций из железобетона очень мало текстовых рекомендаций, а по бетонным лестницам они отсутствуют полностью. Важнейший этап — армирование монолитных лестниц, представлен, как правило, лишь в графических материалах. Изложенная таким образом информация достаточна для специалистов, но абсолютно непонятна застройщикам, решившим возвести бетонную лестничную конструкцию своими руками.

Потребность в лестнице часто возникает не только в процессе строительства индивидуального жилья, но и когда дом уже давно исправно служит, но реконструируется, расширяется, надстраивается. В этих случаях расчёт армирования лестниц выполняется в соответствии с параметрами и характеристиками уже существующего строения.

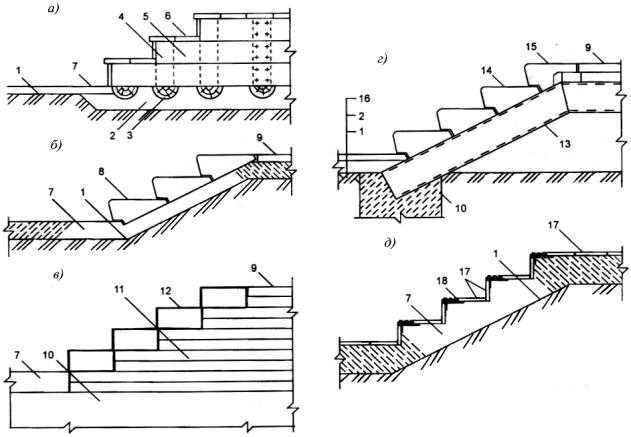

Виды монолитных лестниц

По способу изготовления лестницы разделяются на изготовленные в заводских условиях и возведённые из монолитного бетона на месте установки.

Строительная индустрия предлагает много типов лестничных конструкций, но их применение возможно лишь при новом строительстве. Цена изделий высокая, транспортировка и монтаж возможны только лишь с применением специальных технических средств. Это основные поводы для принятия решения о самостоятельном изготовлении лестницы в небольших индивидуальных домах.

По месту установки лестницы различаются на внутренние и наружные.

По типу конструкции бетонные монолитные лестницы могут быть маршевыми и винтовыми – это основные варианты:

1. Наиболее доступным решением для самостоятельной застройки считаются маршевые лестницы с одним, двумя и более маршами в угловом или прямом исполнении. Армирование таких конструкций выполняется с упором на несущие элементы здания.
2. Винтовые лестницы в домах используются, как правило, для экономии площади. Армирование нестандартных закруглённых форм винтовых лестниц довольно сложно для самостоятельного выполнения, имеет специфические нюансы. Профессиональное проектирование с точным расчётом предполагаемых нагрузок для винтовых конструкций обязательно.

Типы и назначение арматуры

Типы арматуры:

1. Рабочая. Разделяется на продольную и поперечную. Первая применяется с целью компенсации продольных нагрузок, раскладывается вдоль наружных сторон марша. Поперечная монтируется перпендикулярно продольной.
2. Распределительная используется для распределения напряжения между продольными стержнями, обеспечивает сохранение проектного положения рабочих стержней при заливке армокаркаса бетоном.
3. Монтажная. Работает на компенсацию неучтённых при составлении общей схемы нагрузок, например: ползучесть бетона, усадка при уплотнении и высыхании, температурные колебания.

Практические рекомендации

Даже не имея опыта составления чертежей и схем раскладки арматуры, этот этап необходимо освоить и выполнить. Для устройства бетонной лестницы в небольшом частном доме достаточно эскизного плана раскладки металлических стержней и общего понимания процесса армирования.

Проект и его воплощение основываются на следующих нормативных и рекомендациях:

• Армирующий каркас монтируется из профильной стали А3 или А500.
• Наиболее распространённый диаметр прутов для армирования лестниц в малоэтажном строительстве 10–12 мм.
• Конструктивная арматура: А240 не менее 8 мм в диаметре.
• Шаг продольной арматуры 15 см.
• Шаг поперечных стержней 20 см.
• Ступени могут армироваться сеткой из проволоки 4 мм с ячейкой 50х50 мм.
• В площадке создаётся два ряда армирования, расположенных точно один над другим.
• Стыковка прутов верхнего ряда не должна совпадать со стыковкой нижних стержней.
• Пространственная поддержка элементов выполняется с применением «лягушек» с рекомендуемым шагом расстановки 60х60 см.
• Защитный слой бетона обеспечивается установкой фиксаторов заводского изготовления либо из подручных материалов с толщиной не менее 2,5 см.
• Вязка каркаса обязательна на каждом стыке арматуры.
• Для фиксации прутов в каркасе применяется вязальная проволока диаметром 2-3 мм.
• Длина заготавливаемых отрезков вязальной проволоки – 30 см.

Все приведённые данные применимы для марша длиной 2 -3 м при нормальной средней ширине 1 м. С увеличением длины лестничного марша увеличивается диаметр стержней и уменьшается расстояние между ними.

Особенности расчёта армирования лестницы

В процессе расчёта армирования следует учитывать множество параметров, попробуем понять главные из них.

Задачи армирования

Лестница из бетона без армирования постепенно разрушится под действием изгибающих и растягивающих нагрузок, крутящих моментов.

Наибольшим растягивающим нагрузкам подвергаются нижняя часть и опорная площадка лестничной конструкции. Её усиление осуществляется устройством внутреннего силового каркаса из арматурной стали.

Цели армирования:

• предотвращение возникновения трещин;
• продление срока эксплуатации конструкции;
• обеспечение безопасности перемещения по лестнице.

Схему армирования можно составить самостоятельно, —  с максимальным учётом базисных нормативов и стандартов. Вряд ли такой проект получится качественней, чем выполненный профессионалами, но поможет сэкономить значительные средства на разработку проекта.

Угол подъёма

От угла подъёма (или наклона) лестницы зависит расход материалов на её возведение. В качестве небольшой разминки перед составлением проекта, попробуйте вспомнить школьную геометрию и вычислить длину простого лестничного марша в разных вариантах наклона. Предположим, что в первом случае лестница установлена под углом 250°, во втором – под 45°, высота от пола до перекрытия в обоих вариантах одинакова. Результат решения этой простенькой задачи покажется некоторым застройщикам неожиданным: для конструкции пролёта под углом 25° понадобится в 2,3 раза больше строительных материалов (в том числе и арматуры).

Разумеется, подобный пример нельзя считать определяющим для выбора угла подъёма лестницы, но поиск оптимального решения может значительно снизить расходы. На практике принято ориентироваться на угол подъёма в 30°.

Место расположения

Лестницы могут размещаться как внутри дома, так и снаружи. Место установки не приводит к существенным изменениям схемы армирования. Но следует учитывать, что установленный снаружи лестничный марш должен опираться на фундамент с соответствующим армированием. Ещё один важный момент: стена здания и расположенная вдоль неё лестница должны соединяться арматурными стержнями. Для лестничных площадок это обязательно, для маршей – желательно.

Связка стены и лестницы производится с помощью арматуры, запущенной на максимально возможную глубину в стены и соединённой с армокаркасом лестницы. Диаметр и характеристики соединительных элементов идентичны параметрам рабочих стержней лестницы.

Фиксация лестницы со стеной увеличивает общую жёсткость и прочность совместной конструкции.

Размеры ступеней

При устройстве обычных монолитных лестничных пролётов их армирование выполняется по аналогии с плитами таких же размеров. Это значит, что в сами ступени, независимо от их количества и параметров, арматура не закладывается.

Для домашних мастеров свойственно стремление к перестраховке. Например, застройщик затрудняется с уверенностью заявить, что бетон, замешанный вручную, точно соответствует высокой марке прочности. Поэтому, «на всякий случай»,  выполняет армирование ступеней металлической сеткой. Задача такого решения – избежать сколов наружных рёбер при передвижении по лестнице.

С профессиональной точки зрения – это лишние расходы. Логика специалистов проста и понятна: защитный слой бетона над арматурой должен быть примерно 3 см. Но это как раз те сантиметры, что откалываются при интенсивном передвижении по лестнице. Арматура располагается ниже, а значит, не выполняет никаких функций против сколов.

Важно! Прочность и долговечность самих ступеней достигается правильным выбором марки бетона, высоким качеством его уплотнения.

Ступени могут армироваться для лестниц винтовых либо иных нестандартных видов и типов. В этом случае необходимо профессиональное проектирование железобетонных лестничных конструкций.

Наличие лестничных площадок

Монолитные площадки лестниц армируются из стержней тех же марок и диаметров, которые используются в маршах, являются их продолжением.

Устраиваются в два уровня, фиксируются между собой.

Верхний ряд арматуры продолжается в следующем марше при его наличии.

Площадки испытывают большие (в сравнении с маршами) нагрузки. Если лестница состоит из двух и более маршей, площадки закрепляются в стене специальным узлом – железобетонным венцом сечением 20х20 см. Он заглубляется в несущую стену из бетона или кирпича и армируется продолжением верхней и нижней арматуры площадки.

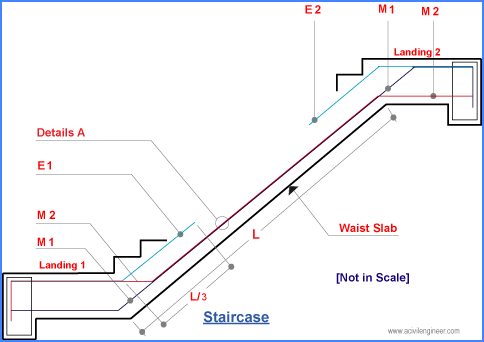

Общее понимание процесса армирования

Обыкновенная одномаршевая лестница – это единая монолитная конструкция.  Попробуем «разделить» монолитную лестницу на отдельные участки: получим площадку и сам марш.

С площадкой никаких вопросов не возникает – она армируется как обычная железобетонная плита с заданными параметрами.

С армированием лестничного марша немного сложнее: непонятно в какой его части требуется наибольшее усиление. «Уложим» марш горизонтально и мысленно уберём ступени, представив их как некий дополнительный элемент. После таких мыслительных преобразований оказывается, что марш – это тоже плита, а, значит, к ней вполне применимы правила армирования железобетонных плит.

После разделения лестницы на две плиты стала понятна схема их армирования, но не выясненным остался вопрос их соединения в конструкции.

Лестничная конструкция должна составлять единое целое в плане жёсткости, поэтому и узлы сопряжения должны выполняться максимально жёстко. Речь о стыковке марша и площадки: они должны соединяться непрерывной арматурой. Как вариант — стержни заводятся за место излома (опирания) площадки и марша.

Пособий по армированию лестниц в месте или узле излома, вероятно, не существует. Но справочники предлагают схему армирования ригелей, что полностью соответствует формированию армоузла стыка марша и площадки.

Иногда монолитная лестница устраивается  по железобетонным косоурам и тетивам. Расчёт их армирования  выполняется по аналогии с изготовлением железобетонных балок соответствующих параметров.

Армирование бетонной лестницы можно выполнить самостоятельно. Расчёты должны производиться на основе рекомендаций из специальных справочников по армированию плит, ригелей, балок, — в случаях, когда отсутствует конкретный проект армирования лестницы.

Практическая раскладка арматуры пройдёт достаточно быстро и просто при полном понимании механизма работы арматуры в лестничной конструкции.

Изготовление и армирование монолитной лестницы и чертежи сооружения

Если в проекте строительства предусмотрено возведение нескольких этажей, то в любом случае придется решать вопрос межэтажного сообщения. Применение готовых ЖБИ в частной архитектуре не оправдано, потому что они ограничены рамками стандартов. Поэтому многие частные застройщики предпочитают конструкции, выполненные по собственной технологии.

Содержание

Расчет монолитной лестницы и чертежи конструкции

Оптимально организовать межэтажное сообщение, чтобы оно было комфортным для каждого, помогут грамотные расчеты. Разумеется, параметры можно определить экспериментальным путем, сделав замеры реального объекта, который вам удобен. Однако все же лучшим выбором будет проверенная методика расчетов.

На этапе проектирования нельзя забывать, что армирование лестницы монолитной и чертежи конструкции незаменимы для обеспечения надежности готового изделия. При этом расчетный процесс должен учитывать:

• Соответствие ширины и высоты ступеней.
• Оборудование закладных элементов.
• Безопасный подход к объекту.
• Удобный спуск и подъем.

Плоскость ступени, расположенную горизонтально, архитекторы называют проступью, а вертикально – подступенком. Ширина проступи должна обеспечивать опору для ступни не менее чем на 80% ее длины. Комфортными считаются ступени с проступью шириной 300 мм, меньшие значения сделают спуск и подъем неудобными. Проектирование лестничных пролетов производится с учетом следующих моментов:

• Для свободного прохода ширина пролета делается не менее 800 мм, а если предполагается перемещение габаритных предметов – 1200 мм.
• Высота подступенка зависит от ширины проступи. Например, для ступеней шириной 300 мм высота в 150 мм будет оптимальной. Когда монолитная лестница и чертеж планируется делать со ступеньками на 10 мм шире, то настолько же нужно уменьшить подступенок и наоборот.
• Традиционно в расчетах учитывается, что сумма ширины проступи и двойной высоты подступенка соответствует человеческому шагу в 400-600 мм. Однако эти цифры индивидуальны и зависят от роста человека. Если в доме есть дети, поступь обычно увеличивают, а ширину каждой ступени уменьшают.
• Узнать количество ступеней несложно – расстояние между этажами делят на высоту подступенка. Дробный остаток от результата деления будет высотой первой фризовой ступеньки.

• Перемножив число ступеней на ширину проступи, получим длину горизонтальной проекции марша. Это позволит узнать, поместится ли пролет в заданное пространство.
• В случае, когда лестничный марш не помещается, его делают короче, увеличивая угол подъема. Оптимальным принято считать угол 25-37 градусов, более крутой подъем вызывает сложности при спуске. Определить угол позволяет схема прямоугольного треугольника, где катетами выступают подступенок и проступь. Разделив высоту на ширину ступеньки, и применив таблицу тангенсов угла, получим угол уклона пролета.

Отдельные рекомендации

Разработка чертежей и армирования монолитной бетонной лестницы подразумевает организацию ограждений и закладных элементов. В среднем вес такой конструкции находится в пределах 2-2,5 тонн, поэтому важно продумать устройство основания. Проверенный практикой вариант – фундамент и железобетонные балки.

Не стоит отходить от оптимальных размеров высоты и ширины ступеней, если не хотите пожертвовать комфортом. Лучше организовать площадку, разделив пролет. Рассчитайте 5-6 забежных ступеней в нижней части пролета или сделайте его спиральным.

Стяжка по грунту рассчитывается так, чтобы вес монолита не оказывал на нее давления превышающего 1 кг/см². Учитывается и вес отделочного материала, если нагрузка превышает допустимые нормы, то имеет смысл выполнить отделку пиломатериалами.

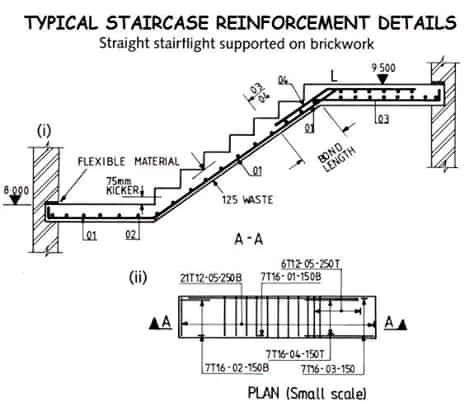

Принципы армирования лестницы из бетона и  схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

1. При сечении стержня 10 мм – 120 мм.
2. При диаметре прута 12-14 мм – 160 мм.
3. При сечении арматуры 16 мм – 180 мм.
4. При диаметре более 18 мм – 200 мм.

В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент, процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

• вязка внахлест в 24 номинальных сечения;
• при нахлесте 12 диаметров допускается сварка с односторонним швом;
• нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

Важно! Армировать ступеньки не нужно, однако для предотвращения сколов рекомендуется уложить под слой бетона металлическую сетку 4х50 мм.

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

• На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
• Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.

• Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
• По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
• Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Заливка лестничной конструкции бетоном

Процесс должен выполняться в один этап. Самостоятельно сделать качественный раствор сложно – это ведь не цементно-песчаная стяжка пола. Поэтому следует рассчитать объем опалубки и заказать бетон В30 или выше классом с запасом 10%, чтобы предусмотреть потери при транспортировке.

Наполнение формы начинают с нижних ступеней, постепенно продвигаясь вверх по мере заполнения опалубки раствором. В процессе бетон нужно трамбовать, а после окончания заливки обработать вибрацией. Просадки устраняются сразу методом доливки или на следующий день путем затирки смесью М300 на базе цемента М500.

Конструкция набирает жесткость через две недели. Весь этот период поверхность нужно увлажнять в целях предотвращения появления трещин. После застывания опалубку демонтируют и приступают к отделке объекта.


Поделиться в социальных сетях

пошаговая инструкция — Проектирование лестниц

20.12.2020

При строительстве многоэтажного дома не обойтись без безопасной и надежной конструкции, соединяющей их между собой. В этом случае удачным решением станет самодельная монолитная лестница, которая гармонично впишется в любой интерьер, а цена на нее будет сравнительно невысокой. При наличии определенных строительных навыков, необходимых инструментов и желания – у вас все получится, следуя подробным рекомендациям опытных строителей.

Содержание

Для начала необходимо выбрать тип и дизайн лестницы. Все дома (каркасные, кирпичные, деревянные) построены в разных стилях. Это необходимо учитывать при выборе типа межэтажной лестницы. Конечно, очень красиво смотрятся кованые лестницы в классическом стиле, а также лестницы из хрома/стекла. Однако они достаточно травмоопасны и дороги. Монолитные железобетонные конструкции намного прочнее и долговечнее металлических или деревянных каркасных моделей, а разнообразие отделки и дизайна практически безгранично.

Если промышленные бетонные лестницы обычно имеют простую конструкцию и состоят из прямых маршей, то внутренняя лестница может быть винтовой, изогнутой, Г-образной и т.п.

В жилых домах наиболее удобным решением является прямая двухмаршевая лестница с одна посадка. С ним проще работать, чем с намоткой, и он не занимает много места. Если лестница находится между стенами, разметку можно сделать прямо на них. Во всех остальных случаях потребуется полная опалубка. Затем следует рассчитать ширину и высоту ступеней.

Один лестничный марш содержит от 3 до 16 ступеней, при этом оптимальная высота и ширина одной ступени 15 и 28 см.

Подробный чертеж поможет вам не запутаться и рассчитать количество сырья. Если вам сложно сделать правильный и умелый набросок, вы можете найти фотографии в Интернете и скачать их. Здесь же можно найти формулу расчета материалов.

Вам потребуются следующие материалы и инструменты:

1. Бетон. Для внутренней лестницы следует выбирать легкие и пористые материалы, учитывая, что лестница будет опираться на несущие плиты и оказывать на них дополнительную нагрузку. Также вам понадобится песок и вода и бетономешалка для смешивания раствора. Для обратной засыпки можно использовать такие материалы, как щебень, гравий, песок или их комбинацию.
2. Фанера и опалубочные плиты.
3. Арматура и металлические уголки для усиления конструкции.
4. Шлифовальный станок, перфоратор и шлифовальный станок.
5. Уровень, линейка, нейлоновые нитки, лазерный или любой другой уровень.

В данном случае решающую роль должна играть не цена, а качество материалов, ведь речь идет о здоровье и безопасности ваших близких.

Монолитные бетонные лестницы всегда должны возводиться непосредственно на строительной площадке и монтироваться не после отделочных работ (как, например, деревянные лестницы), а одновременно со строительством дома.

Ниже приведен алгоритм строительных работ.

1. Опалубка. Это самый важный и сложный момент во всем процессе. Для опорной стойки следует использовать квадратную балку. Чем она толще, тем надежнее будет конструкция. Начинайте установку опалубки с лестничной площадки. После этого монтируют опалубку для ступеней.
2. Вязка арматуры – каркас. Для этого потребуется арматура диаметром не менее 12 мм. Все горизонтальные элементы должны монтироваться непосредственно в стену. Затем их следует соединить между собой проволокой и крючками.
3. Арматурный каркас может быть обшит фанерой и досками. В завершение вам предстоит сделать фланец на опалубке. Он будет выполнять роль ограничителя при заливке бетонного раствора и основы для ступеней. Металлические угольники сделают всю конструкцию опалубки более прочной.
4. Качество опалубки определяет окончательный вид лестницы и ее эксплуатационные характеристики. Поэтому следует внимательно посмотреть на готовую опалубку и сгладить все неровности, стыки и т. д. при помощи шпаклевки и рубанка.
5. Теперь можно приступить к заполнению ступеней любым из вышеперечисленных материалов. Главное хорошенько утрамбовать, засыпая песком до образования ровной поверхности без отверстий. Для лучшего эффекта следует поливать засыпку в местах, откуда ушел воздух. Материал даст усадку, и вы сразу же сможете вылечить дефекты.
6. Ступени желательно покрыть гидроизолятором для предотвращения контакта бетона с засыпкой.
7. Заливка бетона начинается с первых двух шагов. Его следует заткнуть железными прутьями, чтобы удалить воздух внутри. Затем бетон следует провибрировать, продавить через опалубку и разровнять кельмой, и так до конца.
8. Через неделю можно снять опалубку ступеней, а через две — опалубку самой лестницы. Готовую конструкцию необходимо отшлифовать на специальной машинке – осталось только отделать лестницу на свой вкус.

Вот и все — ваша лестница готова! Не забудьте сделать фото на память – вам есть чем гордиться, ведь вы справились со всеми работами самостоятельно и сэкономили достаточно денег.

Как видите, это не так уж и сложно. Если вы уже построили лестницу из монолитного бетона и у вас есть фотографии с результатом, поделитесь личным опытом, комментариями и советами. Кому-то это будет полезно, и мы считаем это очень интересным.

Поделиться статьей:

Метки:

Лестницы, перила и пандусы — информационное моделирование зданий с использованием Revit для архитекторов и инженеров

Продолжайте работать над тем же файлом проекта, что и в предыдущих главах.

Собранные

Собранные лестницы показывают каждый подступенок, проступь и косоур как отдельные элементы, как собранные деревянные лестницы.

Рисунок 4.1 Лестница в сборе

Монолитная

В монолитных лестницах используется один и тот же материал для проступей, подступенков и косоуров.

Рис. 4.2 Монолитная лестница

Сборная

Сборная лестница использует конструкционную арматуру из бетона, как монолитная лестница, которая будет построена на месте.

Рисунок 4.3 Сборная лестница

Создать прямую лестницу по компоненту

1. Перейдите на вкладку «Архитектура»
2. В представлении «Уровень 1» щелкните значок «Лестница»
3. Используйте селектор типа, чтобы выбрать собранную лестницу
4. На панели параметров измените строку привязки на Внешняя опора: слева
5. Нажмите, чтобы начать лестницу, как показано на рис. 4.4
6. Перетащите курсор, пока он не покажет, что будет создано 10 подступенков и останется 9 подступенков
7. Нажмите, чтобы разместить первые 10 стояков
8. Перетащите курсор вверх и поместите оставшуюся лестницу на расстоянии 9 футов
9. Выберите значок «Перила» на ленте
10. Выберите параметр «Перила — Прямоугольные» и нажмите «ОК».
11. При необходимости используйте инструмент «Перемещение», чтобы поместить лестницу в левый нижний угол отверстия шахты
12. В режиме фасада или 3D-виде выберите лестницу и выберите значок «Соединить уровни» на вкладке «Изменить»
13. Выберите линии уровня 3 и 4 для соединения друг с другом
14. Нажмите на зеленую галочку, чтобы завершить лестницу

Figure 4.4 Assembly stair in plan view and in 3D view
( One

Создание пользовательской лестницы путем создания эскиза

1. Открытие вида «Уровень 1» в Диспетчере проектов
2. В палитре свойств в разделе Подложка измените диапазон: базовый уровень на уровень 2
3. Перейдите на вкладку «Архитектура»
4. Щелкните значок «Лестница» на ленте под панелью «Движение».
5. В палитре свойств выберите значок «Редактировать тип»
6. В окне «Свойства типа» нажмите кнопку «Дублировать»
7. Измените название на «7 дюймов подступенка макс. 1 фут протектора»
8. Измените следующие параметры
   • Максимальная высота подступенка: 0 футов 6,9 дюйма
   • Минимальная глубина протектора: 1 фут 0 дюймов
9. На панели «Компоненты» щелкните инструмент «Эскиз»
10. Щелкните значок границы
11. Следуя рис. 4.5, используйте инструмент «Линия» для рисования зеленых граничных линий на плане этажа 1 уровня
12. Щелкните значок Riser
.
13. Следуя рис. 4.5, используйте инструмент «Линия» и инструмент «Начало-Конец-Радиус» для построения стояков на расстоянии 1 фута друг от друга.
14. Нажмите на дорожку лестницы
15. Щелкните, чтобы разместить соединенную линию от верхнего стояка к нижнему стояку
16. Нажмите на зеленую галочку, чтобы завершить лестницу
17. Посмотрите на 3D-вид, если направление лестницы неправильное, щелкните на ленте значок «Перевернуть»
18. На ленте выберите значок Перила
19. Откроется окно Перила. Измените следующие параметры
    • Выберите стеклянную панель — заполнение снизу
    • Выберите вариант стрингера
    • Нажмите OK
20. Нажмите на зеленую галочку, чтобы завершить лестницу

Рисунок 4.5 Эскиз лестницы в плане и готовая лестница в 3D виде
( Две Стена LS в 3D виде 9

Инструмент «Смещение» удобен для создания повторяющихся линий.

В представлении Уровня 3 щелкните один раз на холсте в центре 15-футового квадратного отверстия и перетащите курсор наружу, как показано на рис. 4.6, чтобы создать радиус 6 футов 0 дюймов

Рисунок 4.6 Винтовая лестница в плане и в 3D виде
(В показанном 3D-виде используется поле сечения для лучшего просмотра добавленного элемента. Поле сечения можно добавить с помощью палитры свойств )

Создание винтовой лестницы в центре и концах

1. В виде уровня 2, щелкните вкладку «Архитектура»
2. Выберите значок «Лестница» на ленте под панелью «Обход»
3. На панели параметров измените фактическую ширину прогона на 4 фута 0 дюймов
4. На панели «Компоненты» щелкните инструмент «Спираль между центрами и концами»
5. Наведите курсор на центральный край мезонина. Когда появится привязка к средней точке (пурпурный треугольник), нажмите, чтобы начать размещение лестницы
6. Перетащите курсор вниз по краю мезонина, чтобы создать радиус 6 футов. Нажмите, чтобы начать размещение ступеней лестницы
7. Перетащите курсор вверх и вокруг, пока не будет создано 10 подступенков и не останется 11 подступенков
8. Нажмите, чтобы завершить установку лестницы
9. Снова выберите инструмент «Спираль центральных концов»
10. Выберите радиус центра
11. Перетащите курсор из первых 10 шагов, чтобы создать радиус 6 футов, и будет создана автоматическая изогнутая площадка
12. В виде фасада или 3D-виде выберите лестницу и выберите значок «Соединить уровни» на вкладке «Изменить»
13. Выберите линию уровня 3
14. Щелкните значок «Перила»
15. Выберите стеклянную панель — заполнение снизу
16. Нажмите OK
17. Нажмите на зеленую галочку , чтобы завершить этот шаг

Рисунок 4. 7 Винтовая лестница в плане и в 3D виде
(Две стены в 3D-виде скрыты для лучше показать пользовательскую винтовую лестницу)

Стеклянная панель

Металлические перила со стеклянными панелями, заполненными в нижней части

Рис. вид

Ограждение – труба

Типовое ограждение из нескольких горизонтальных элементов, не имеющих применяемых материалов.

Рисунок 4.9 Ограждение Ограждение — труба в 3D виде

Ограждение — прямоугольное

Типичное ограждение из нескольких вертикальных элементов, на которые не нанесены материалы.

Рисунок 4.10 Ограждение ограждения – прямоугольное

Поручень – труба

Типичное ограждение из нескольких горизонтальных элементов, на которые не нанесены материалы.

Рисунок 4.11 Перила Поручень – Труба

Поручень – Прямоугольный

Типичное ограждение из нескольких вертикальных элементов, на которые не наносятся материалы.

Рисунок 4.12 Перила Поручни – прямоугольные

Создание перил с помощью инструмента «Линия»

1. В представлении «Уровень 2» щелкните вкладку «Архитектура»
2. Щелкните раскрывающееся меню значка ограждения на панели циркуляции
.
3. Используйте селектор типа, чтобы выбрать стеклянную панель — заполнение снизу
4. Выберите инструмент «Линия»
5. Следуйте рис. 4.13, чтобы нарисовать первые перила пурпурным цветом на расстоянии 0 футов 4 дюйма от края мезонина
6. Щелкните зеленую галочку, чтобы завершить создание перил

   Рис. 4.13 Эскиз перил уровня 2, показанный на виде в плане
7. Все перила должны быть непрерывными, поэтому выполните те же действия, чтобы собрать перила 2 и 3, выделенные желтым цветом на рис. 4.13
8. Нажмите на зеленую галочку, чтобы завершить перила
9. Продолжайте рисовать перила для уровней 3 и 4, показанные на рис. 4.14

Рис. 4.14 Мезонинные перила, завершенные для уровней 2, 3 и 4
(две стены в 3D-виде скрыты, чтобы показать перила)

Изменение перил

1. В 3D-виде щелкните View Cube в верхнем углу между левой и передней гранями
2. Выберите две соединительные стены на этом виде
3. Щелкните правой кнопкой мыши и выберите «Скрыть в представлении»
4. В подменю выберите Элемент
5. Удерживая нажатой клавишу Control, выберите все перила в проеме шахты
6. Используйте селектор типа, чтобы выбрать поручень – прямоугольный
7. Нажмите кнопку «Редактировать тип»
8. Нажмите кнопку «Дублировать»
9. Принять изменение имени по умолчанию
10. В разделе «Верхняя направляющая» в разделе «Тип» выберите слова «Прямоугольная 2X2», затем нажмите кнопку с тремя точками
11. В разделе Extension Beginning/Bottom задайте следующие параметры
    • Тип удлинителя: Настенный
    • Длина: 1 фут 0 дюймов
    • Нажмите OK
12. В разделе «Поручень 1» в разделе «Тип» выберите слово «<нет>», затем нажмите появившуюся кнопку с тремя точками
13. В разделе «Начало/Низ расширения» измените следующие параметры.
    • Стиль расширения: Post
    • Длина: 1 фут 0 дюймов
    • Установите флажок рядом с Плюс глубина протектора
    • Нажмите OK
14. Под поручнем 1 измените положение на левое
15. Нажмите OK

Рисунок 4.15 Поручень, добавленный к внутренней стороне существующих перил
(одна стена в 3D-виде скрыта, чтобы показать лестницу и поручни)

Создание пандуса с помощью инструмента «Линия»

1. В представлении уровня 2 щелкните вкладку «Архитектура»
2. Щелкните значок Ramp на ленте
3. В палитре свойств нажмите кнопку «Редактировать тип»
4. Дублируйте тип и измените имя на «Моя рампа»
5. Измените максимальную длину наклона на 33 фута ¼ дюйма
6. Нажмите OK, чтобы принять изменения
7. Используйте инструмент «Линия», чтобы начать рисовать первый наклон пандуса, как показано на рис. 4.16.
8. Отведите курсор от первого наклона, чтобы обеспечить приземление, как показано на рис. 4.16
9. Завершить, пока не останется 0 дюймов пандуса для размещения
10. Нажмите на зеленую галочку, чтобы завершить подъем
11. После создания пандуса выберите пластину пола уровня 2 и отредактируйте границу, включив в нее отверстие для выхода пандуса на уровень 3

Рис. 4.16 Пандус на виде сверху и в 3D-виде
( Одна стена в 3D-виде скрыта, чтобы показать внутренние перила)

Изменить рампу

1. В представлении уровня 2 выберите рампу
2. Нажмите значок «Редактировать профиль»
3. Работая справа налево, выберите строку
4. Используйте выносные линии для изменения размеров, как показано на Рисунке 4.17

   Рис. 4.
