Армирование лестницы монолитной: чертежи

Бетон усиливают арматурой для повышения износостойкости конструкции. Монолитное сооружение из бетона отличается повышенной прочностью, такая поверхность подходит для большинства отделочных материалов. Чертежи нужны для качественного выполнения всех последующих работ.

Бетонная лестница в домеИсточник olestnicah.ru

Для чего производят установку металлического каркаса

Армирование лестничной площадки повышает прочность и увеличивает срок службы бетонного сооружения. Нагрузка действует на металлический каркас, который распределяет её по всей конструкции. Бетон усиливают арматурой при возведении фундамента, перекрытий, арок, лестниц.

Монолитный лестничный маршИсточник bac9.ru

Металлический каркас позволяет:

снизить вероятность появления трещин;
увеличить срок эксплуатации сооружения;
создавать отдельные элементы, которые можно монтировать по отдельности и транспортировать.

Бетонные лестницы возводят во время строительства всего здания, это упрощает строительные работы. Бетонные армированные конструкции разнообразных форм позволяют реализовать оригинальные идеи.

Внимание! На лестнице, не усиленной арматурой, под действием различных факторов образуются трещины.

Основная нагрузка приходится на ступени, но растягивающим нагрузкам в наибольшей степени подвержена опорная площадка.

Лестница с опорой из стеклаИсточник burolestnic.ru

Монолитная конструкция имеет ряд других преимуществ:

Повышенная прочность. Требуется только периодическое обновление элементов декора.
Устойчивость к повышенной влажности и перепадам температур.
Обладает повышенными звукоизоляционными свойствами.
Металлический каркас значительно увеличивает прочность бетонной лестницы.
Доступная цена.

Недостатки армированных лестниц

Железобетонные конструкции имеют массу преимуществ, по сравнению с лестницами, выполненными из других материалов. При выборе подходящего материала, стоит ознакомиться с недостатками армированных бетонных лестниц:

высокая трудоемкость работ при возведении конструкции;
монтаж требует использования грузоподъемной техники;
повышенная масса лестницы — дополнительная нагрузка для стен и перекрытий;
необходимость дополнительных отделочных работ.

Лестничная площадка в загородном домеИсточник lestnitsygid.ru

Несмотря на вышеуказанные характеристики, армированные лестницы востребованы при возведении построек различного назначения.

Основные правила, выполнение которых позволит усилить монолитную лестничную площадку

При проектировании наиболее важным является точный расчёт нагрузок.

Точка воздействия нагрузок находится ниже центральной части марша. Основную нагрузку испытывают ступени лестницы, но растягивающие нагрузки в наибольшей степени воздействуют на пролет и опорную площадку. Бетон выдерживает определённый уровень нагрузок до какого-то момента, после этого происходит растрескивание в месте, испытывающем растягивающую нагрузку, и разрушение всего сооружения.

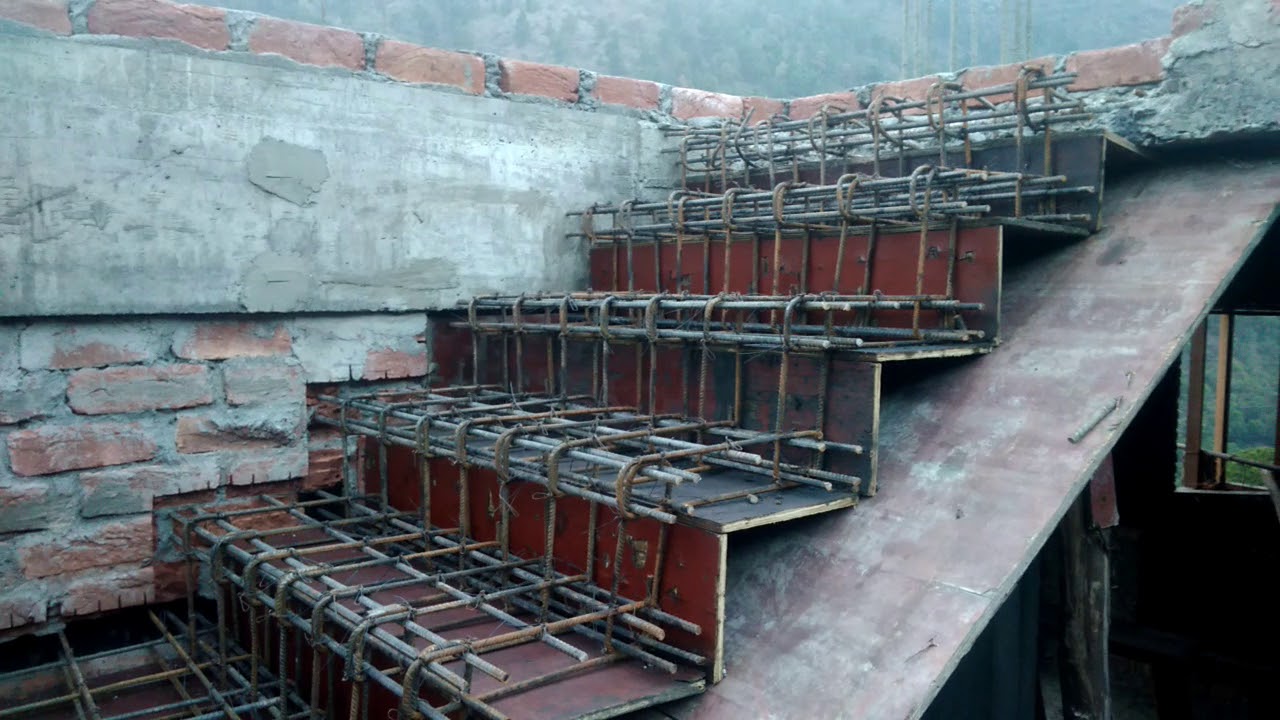

Арматурный каркас для бетонной лестницыИсточник drive2.ru
Конструкции и расчёт лестницы с забежными ступенями

Лестницы могут быть одномаршевыми, двухмаршевыми и радиусными.

С течением времени верхние слои конструкции сжимаются, а нижние расширяются. Такая деформация может привести к разрушению лестницы или ее отдельных элементов. Для увеличения срока эксплуатации и усиления сооружения, необходимо придерживаться следующих рекомендаций:

Следует произвести точные расчёты прочностных параметров и определить схему армирования.
Изучить документацию.
Выставить опалубку, затем соединить в единую конструкцию металлические стержни (диаметр 8-10 мм).

К основному каркасу на расстоянии не более 12 см необходимо прикрепить второй. Также нужно сделать крепёж к несущей стене.
Установить фиксаторы под сеткой.
Для каркаса нужно сделать защитный слой равный 2,5 см.
Размер ячейки должен составлять 10х10 см.
Необходимо предусмотреть выпуски от по 3-4 см, они нужны для фиксации лестничного марша.

Одним из наиболее сложных этапов считается монтаж опалубки. С возведением армированных лестничных площадок простой формы справится даже начинающий строитель. Спиралевидная конструкция требует установки криволинейной опалубки, а в этом деле нужен опыт.

Монтаж опалубки

Чтобы установить опалубку, берут деревянные доски или фанерные листы. Их дополнительно закрывают плотной пленкой, чтобы защитить от дождя и прочего попадания влаги. Прутья скрепляют точечной пленкой или проволокой. Детали опалубки соединяют с помощью шурупов и саморезов.

Но вручную такое скрепление делают только в том случае, если фронт работ предусмотрен минимальный. Чтобы соорудить капитальные конструкции большого масштаба, используют нарезанные и собранные в пучки отрезки отожженной проволоки.

Варианты монтажа

Следующие варианты монтажа используют для связки узлов:

двухрядный;
крестовой;
угловой;
метровый узел.

Чтобы сделать работу проще, к шуруповерту присоединяют самодельный или купленный крюк. Или специальные кусачки. Далее длину сечения арматурины умножают на 50. Получившаяся цифра — это длина, отображающая нахлест, который нужно сделать при укладке арматурин между собой. Элементы соединяют крепкой проволокой.

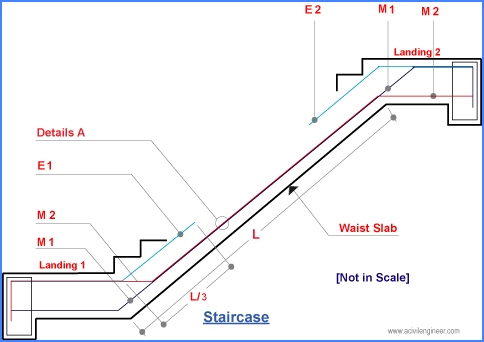

Схема армирования лестничной площадкиИсточник revitcity.ru

Армирование предусматривает сетку вверху и внизу.

Модули между собой сваривают или сваривают.

Разновидности силовых элементов

Чтобы сделать лестницу еще прочнее, используют два варианта усилений:

Сетки. Они бывают разными по толщине проволоки. Их связывают вручную или сваркой.
Каркасные плоские решетки. Их изготавливают промышленно. При работах по усилению лестницы решетки сваривают, а в исключительных случаях — связывают вручную.

Монолитная лестница в домеИсточник лестницы-для-дома.рф

Нагрузка на бетонные лестницы направлена сверху, поэтому усиление начинают с самого низа. 20 см — это классическая высота бетонных лестниц. Поэтому фиксаторы должны быть не ниже 10 см. Чтобы соединить сетки между собой, применяют специальные крючки.

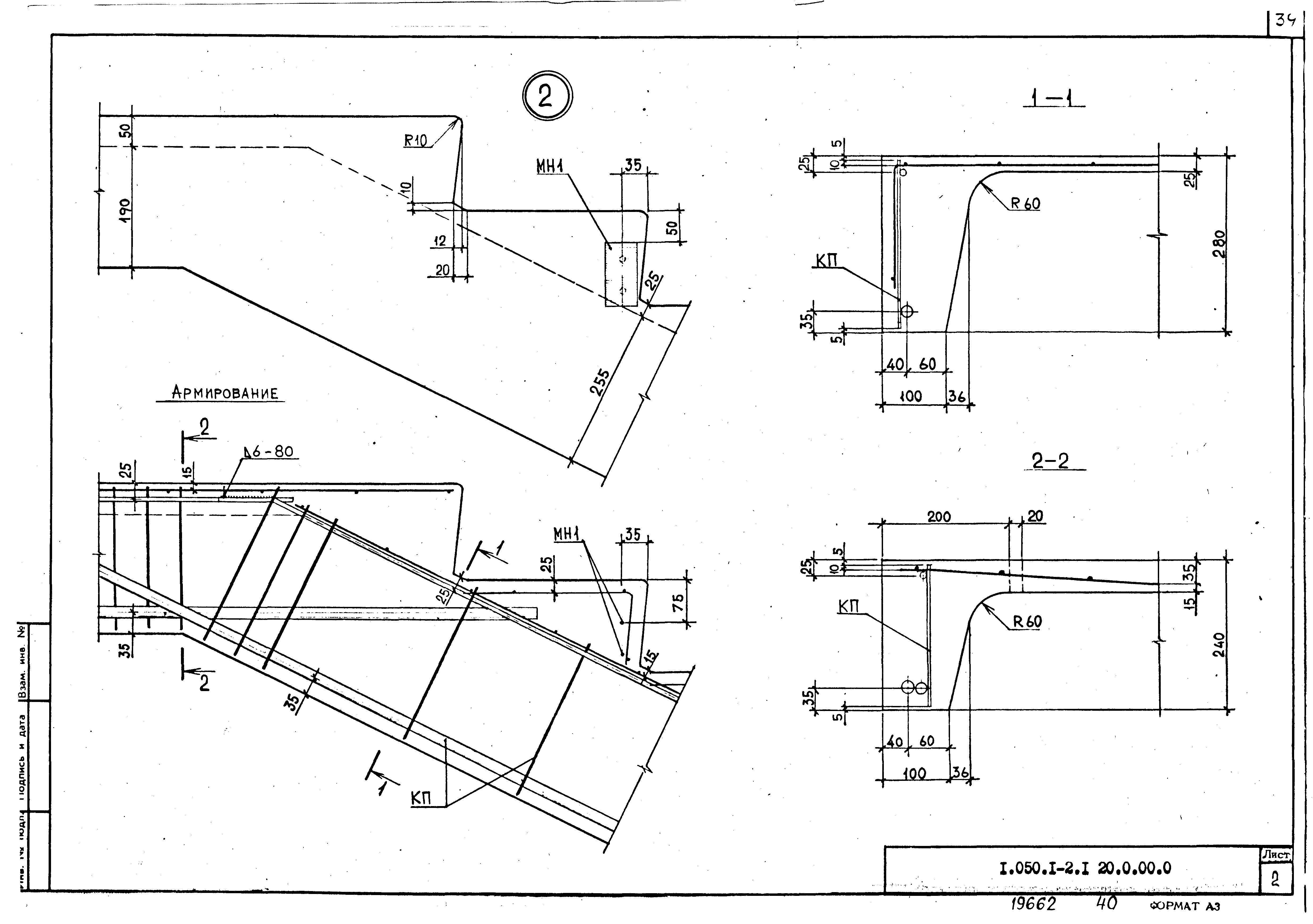

Чертежи для армирования лестницы монолитной

Растягивающие нагрузки и воздействие крутящих моментов способствует потере целостности материала. Бетон воспринимает большие сжимающие нагрузки в расчёте на единицу площади.

Расчёт схемы должен выполнять специалист или же, если вы решили выполнить эту работу самостоятельно, необходимо использовать пример расчёта и в дальнейшем получить консультацию опытного мастера.

Благодаря расчётам будет составлен чертёж и определенно количество и тип арматуры, необходимость армирования ступеней, способ соединения марша и площадки, методика вязки арматуры.

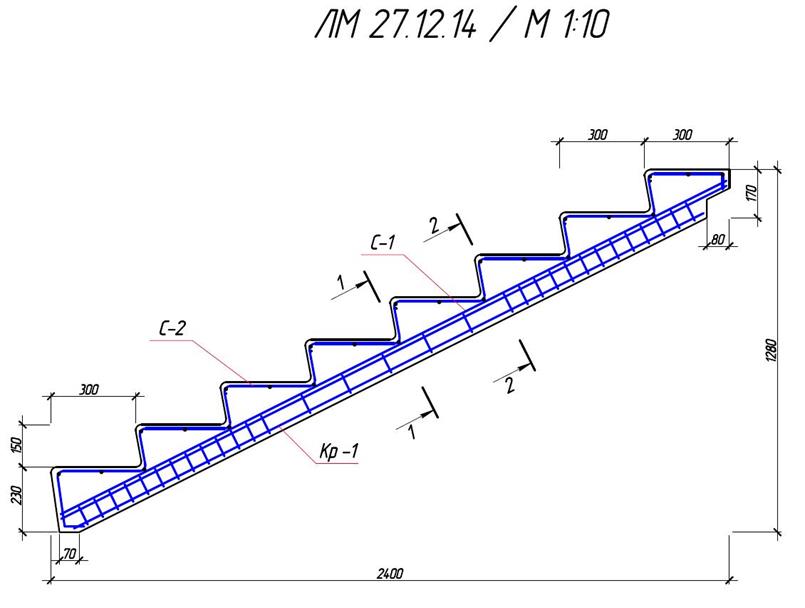

Чертеж для армирования лестницы из бетонаИсточник revitcity.ru
Все об оптимальном угле наклона лестницы: нюансы и правила безопасности

Для создания схемы площадки можно использовать стандартные параметры — ширина пролета 1 м, площадки — 1,1 м. Угол наклона бетонной лестницы определяет длину марша, чем больше угол, тем меньше пролёт. Необходимо определить количество стержней для продольной и поперечной укладки, их общую длину с учётом метража стыковки. В чертеже указывают порядок расположения арматуры и точное расстояние между прутьями.

Расчеты помогут спроектировать надежную конструкцию. При произведении расчетов необходимо учитывать:

размеры ступеней;
удобный доступ;
оборудование закладных элементов.

Горизонтальная плоскость ступени называется проступь, вертикальная — подступенок. Проступь должна обеспечивать опору, превышающую 80% от длины ступни. Обычно ширина проступи составляет 30 см, меньшие значения неудобны для спуска или подъема. При создании схемы армирования лестничного марша необходимо учитывать следующее:

Ширина пролета для обеспечения комфортного прохода должна превышать 80 см, а для перемещения крупных объектов — 120 см и более.
Ширина проступи определяет высоту подступенка. Если ширина ступени составляет 30 см, оптимальное значение высоты будет равно 15 см. При увеличении ширины ступеней, настолько же уменьшается размер подступенка.
При проведении расчётов следует учитывать, что сумма ширины проступи и удвоенной высоты подступенка должна соответствовать шагу равному 40-60 см.
Промежуток между опалубкой и металлическими прутьями должен составлять 3 см.
Чтобы определить горизонтальную проекцию марша необходимо количество ступеней умножить на ширину проступи. Таким образом, можно узнать, вместится ли пролёт в имеющееся пространство.
Если марш не вмещается в пространство, его укорачивают, а значение угла подъема увеличивают. Оптимальное значение угла составляет 25-37 градусов. Схема в виде прямоугольного треугольника поможет определить угол (катеты — проступь и подступенок). Для этого высоту ступени делят на ширину, а затем определяют угол наклона пролёта.

Масса лестницы в среднем составляет 2-2,5 тонны, стоит заранее определить, каким будет основание. Одним из наиболее надежных вариантов является фундамент с железобетонными балками.

Сохранение максимальных размеров ступеней позволит создать комфортные условия для использования железобетонной лестничной площадки.

Важное значение имеет масса отделочных материалов, если нагрузка выше допустимых норм, возможно использование более лёгких аналогов.

Для создания лестниц нестандартных форм можно использовать специальные программы.

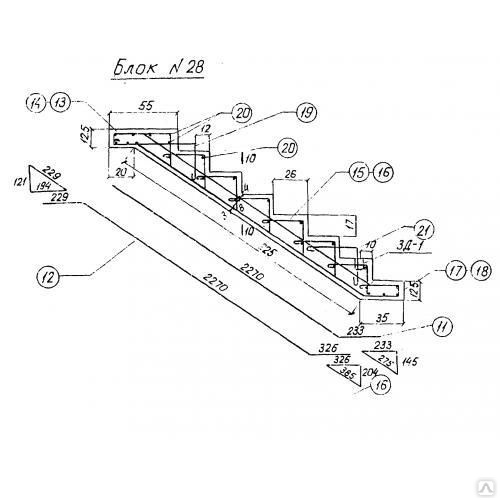

Армирование г-образной лестницыИсточник project.bulgaria-burgas.ru

Выбор марки бетона зависит от планируемой нагрузки. Для лестницы в доме подойдёт лёгкий бетон с пористой структурой, для создания наружных сооружений можно использовать тяжёлый бетон.

Лестница в подвал: как выбрать и смонтировать подходящую конструкцию

Основные принципы армирования и создания схемы

Пролет — самоподдерживающаяся конструкция, если поворот марша превышает 180 градусов, следует устанавливать дополнительную опору. Компенсировать нагрузки можно колоннами и креплениями к стенам. Применяют прутья СТ-5, их укладывают с размером шага 12, 16,18 и 20 при сечении стержня 1, 1,2-1,4, 1,6 и 1,8 соответственно.

Каркас собирают с шагом 22-30 см, шаг при армировании равен 20 см. Арматура, зафиксированная к закладным узлам, выполняет функцию опоры и предотвращает образование трещин. В чертеже должно быть учтено жесткое крепление лестницы к перекрытию, для этой цели закладные прутья выпускают на 7-8 см.

Стержни укладывают на фиксаторы без просвета, так, что они образуют сетку. При увеличении длины лестницы устанавливают еще один ряд стержней, их размещают продольно, выше основной части на 5 см.

Ступени армировать нет необходимости, но для предотвращения появления сколов стоит под слой бетонного материала уложить сетку 0,4х5 см.

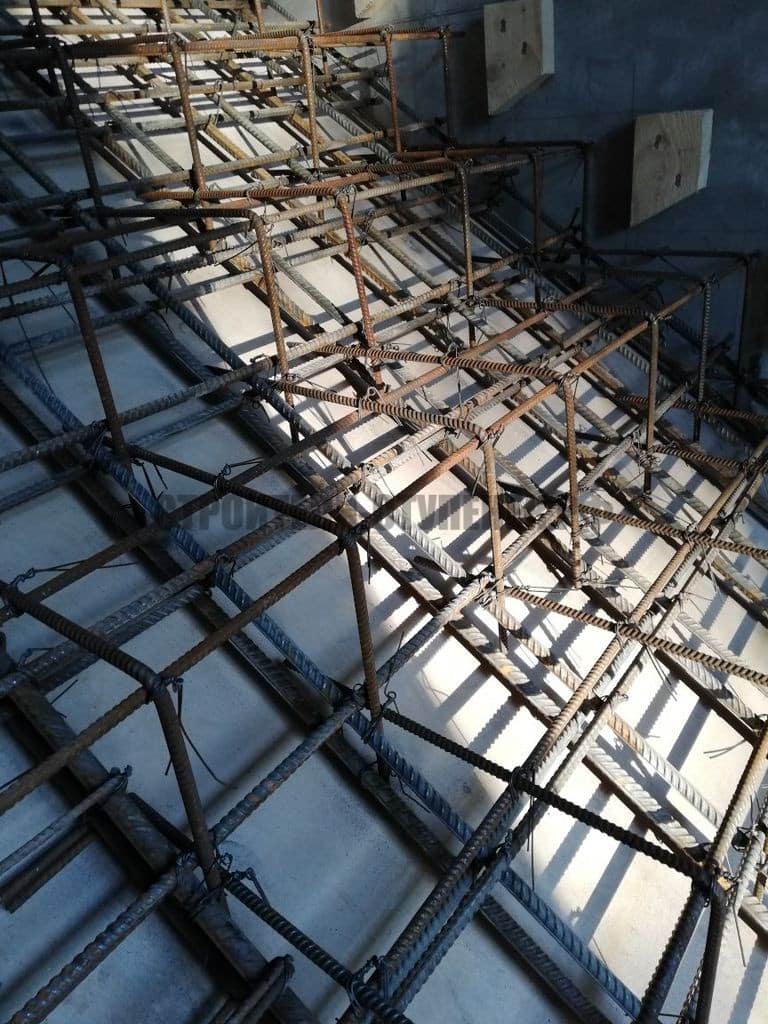

Армирование монолитной бетонной лестницыИсточник лестницы-для-дома.рф

Чертежи позволяют произвести все необходимые расчеты, а затем приступить к последовательному выполнению строительных работ.

Заливка бетона

Заливка бетона выполняется одноэтапно. Для выполнения работы потребуется бетон классом В30 и выше. К необходимому объему материала нужно добавить 10% (количество потерь при транспортировке). Сначала заполняют раствором нижние ступени, затем верхние. Во время заливки бетон необходимо трамбовать, а затем обрабатывать вибрацией. Доливка раствора позволит избавиться от просадки материала. Лестница из бетона полностью затвердевает за 2 недели, всё это время конструкцию нужно периодически увлажнять для предотвращения образования трещин. После полного застывания сооружения опалубку демонтируют и производят отделку.

Армирование лестницы из бетонаИсточник vid-vip.ru
Лестничный марш – что это такое, каково его устройство, размеры, конструкция, из чего состоит Железобетонная лестница в домеИсточник vestnikao.ru

Заключение

Армированная лестничная площадка отличается повышенными прочностными свойствами. Сложность выполняемых работ зависит от формы конструкции. Простые формы создаются легко, с такой работой справится даже начинающий строитель, для возведения лестниц оригинальной формы нужен опыт.

Важно тщательно продумать схему армирования и выполнять работы в соответствии с чертежом. Укладка прутьев и расстояние между ними влияют на качественные характеристики бетонного сооружения.

Армирование лестницы по грунту в Autodesk Revit | Revit

Не так давно мне пришлось выполнять проект небольшого крытого перехода между двумя зданиями.

Переход типа галереи из светопрозрачных алюминиевых конструкций, цокольные стенки — железобетонный ростверк на буронабивных сваях.

Разница отметок между зданиями была 630 мм, а это подразумевало устройство бетонных ступеней по насыпному основанию.

Итак, что мне пришлось смоделировать, чтобы получить рабочие чертежи:

1. Несущие конструкции перехода — цоколь, пол- перекрытия на разных отмет ках, лестницу (выделены синим цветом):

2. Основное армирование по площади плит пола:

3. После этого приступил к армированию непосредственно лестницы,

тип лестницы

Тип арматуры:

Армирование выполняю в разрезе по лестнице. Сначала нижняя сетка со следующей компановкой стержней :

в продольном и поперечном расположении

Арматура ступеней — гнутый стержень диаметром 6 мм, тип формы 2, шаг компановки по максимальному расстоянию 300 мм, правый конец стержня удлинён в тело плиты пола, левый удлиняем до нижней арматуры:

Копируем получившийся стержень на все ступени:

Размещаем продольную арматуру ступеней — диаметром 6 мм, тип формы 1, шаг компановки — фиксированное число 2, потом корректируем за ручки расположение в основе, чтобы правый стержень заходил за поперечный гнутый. Аналогично копируем их по ступеням:

Все действия проверяем по 3D-подрезанному виду (лишние элементы скрыты настройками видимости/графики):

Арматура скомпанована, далее образмериваем и маркируем (типы семейств марок разработаны отдельно). По расстановленным размерам корректируем точную привязку стержней:

Армирование лестницы выполнено. Для удобства его можно сгруппировать и зафиксировать прикреплением-булавкой (по желанию).

Специфицирование арматуры будет рассмотрено в следующем уроке.

Спасибо за внимание!

чем отличаются друг от друга и что выбрать?

Монолитная лестница считается наиболее прочной по сравнению с аналогами. Особенно, если речь идет о достаточно большой конструкции или об установке с внешней стороны дома. В данной статье мы рассмотрим ассортимент монолитных лестниц, технологию изготовления и различия в зависимости от конструкции.

Плюсы и минусы монолитных лестниц

Сначала о плюсах:

длительный срок службы;
стойкость к огню;
возможность отделывать любым строительным материалом;
возможность устанавливать обогревательные элементы;
готовность к эксплуатации – спустя 24 часа после отливки, что важно при выполнении дальнейших отделочных работ;
возможность выбрать любую конфигурацию;
установка в домах с высокой влажностью и со стороны улицы.

Минусы:

устанавливать можно только в проеме из бетона, кирпича и других стойких к большому весу материалов;
светонепроницаемость;
трудоемкость монтажа;
необходимость выполнения «мокрых» работ с бетоном.

Как изготавливают монолитную лестницу?

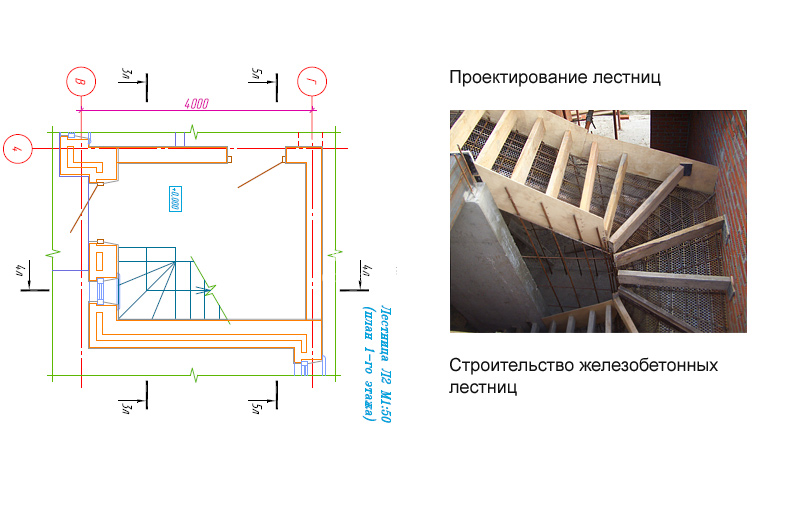

Проектирование

Сначала необходимо составить проект. Далее происходит сборка опалубки. Это форма, в которую затем заливается бетон. Поэтому очень важно все заранее выверить, чтобы в результате конструкция лестницы полностью отвечала пожеланиям клиента.

Опалубка

Опалубка может представлять собой всю лестницу целиком или же отдельную ступеньку. Изготавливается она из брусьев, досок и фанеры. Брусья соединяют конструктивные детали, из которых делают форму для ступени. Фанера образует днище и торцы.

Все составляющие надежно фиксируются друг к другу с помощью саморезов, а также нередко уголков и пластин.

Чтобы опалубка смогла выдержать большой вес бетона, понадобятся подпорки для укрепления.

Важно! Возводить монолитную лестницу допустимо только при условии прочных перекрытий (лучше всего монолитных). Опираться она также должна на надежное основание – каменное, бетонное.

Армирование

Это еще один важный этап. Для этого используется металлическая проволока, из которой изготавливают сетку с определенным размером ячеек. Для одномаршевой достаточно армирование нижней части лестницы проволокой с диаметром 5 мм. Двухмаршевая потребует усиления всей конструкции.

Заливка бетона в опалубку

Процесс строительства начинается с нижних ступеней в один подход. В состав входят следующие вещества: портландцемент марки не ниже 400, щебень, песок, вода, пластификатор.

Важно! В процессе заливки опалубки необходимо постоянно уплотнять бетон с помощью специального вибрационного прибора.

Отделка бетонных лестниц

Сама по себе лестница из бетона не выглядит достаточно привлекательной. Поэтому, если речь идет о ее установке в интерьере, применяют различные декоративные шаги. Это может быть натуральный камень или дерево. В результате смотрится такое изделие эффектно и дорого.

Виды монолитных лестниц

Различают следующие модели лестниц в зависимости от конструктивных особенностей:

Одномаршевая. Самый простой вариант. Применяют его не часто, так как достаточно большая длина будет сложна в реализации в условиях жилого дома.

Безопасность одномаршевой лестницы ниже, поскольку у нее отсутствует площадка, которая могла бы остановить падение человека.

Двухмаршевая лестница. Наиболее простая конструкция, получила большую популярность в малоэтажном и многоэтажном строительстве.
Ровная лестница с изгибом винтовой формы для подъема. От предыдущей отличается отсутствием площадки. Не самый удобный вариант, если требуется занести крупногабаритную мебель на второй этаж. Зато занимает меньше места, оставляет больше полезной площади и смотрится эффектно.
Винтовая лестница. Считается наиболее сложной конструкцией. Лучше всего устанавливать монолитную винтовую лестницу в большом зале, поскольку требует она немало места для монтажа.

Где купить монолитную лестницу?

В нашем каталоге представлены лестничные марши из бетона различных размеров. Таким образом, в компании «Время строить» вы можете приобрести уже готовый элемент, который достаточно установить на своем объекте.

Мы также предоставляем спецтехнику для доставки и разгрузки, а в дополнение предлагаем услуги грузчиков.

Наши опытные менеджеры ответят на все ваши вопросы, касающиеся покупки монолитной лестницы, и помогут определиться с моделью.

Ждем ваших звонков!

Армирование лестниц: расчет и схема

В качестве одного из важных этапов строительства лестницы выступает армирование. Этот процесс способен придать конструкции максимальную прочность за счёт стабилизации бетона.

Правила армирования бетонной лестницы

Лестничная монолитная конструкция в процессе эксплуатации подвергается разным воздействиям и нагрузкам. Подобное сооружение постоянно находится ещё и под воздействием своего веса и массы людей, которые его используют. Это становится причиной растягивания нижних слоев материала и сжимания верхних.

Подобные деформации со временем приводят к разрушению. Для того чтобы исключить такие последствия, используется армирование сооружений. Такие работы должны вестись в три стадии, а именно:

установка опалубки;
монтаж арматурного каркаса;
заливка бетонного раствора.

Подготовка материалов и инструментов

Самым сложным является первый этап. Создание опалубки предполагает аккуратность и внимательность со стороны мастера. Армирование лестницы монолитной – довольно сложный процесс, без него добиться технической жесткости не получится. Для армирования используется стандартный набор строительных материалов и инструментов. Для проведения манипуляций необходимо подготовить:

пластиковые фиксаторы;
арматуру подходящего сечения;
хомуты арматурные;
кусачки;
вязальную проволоку;
4-мм сетку.

Последняя понадобится для обустройства ступеней. Помимо прочего, необходимо подготовить план армирования, понадобится электрический шуруповерт, сварочный аппарат. Важно определить расстояние между элементами арматуры, ведь металлические прутья должны укладываться по составленному плану.

Монтаж опалубки

Армирование лестниц предполагает установку опалубки, для этого используются доски или фанерные листы. Можно применить 5-мм полотна. Для опор подойдут толстые деревянные бруски. Опалубку необходимо защитить от воздействия влаги полиэтиленом или рубероидом.

Отдельные элементы должны быть закреплены универсальными саморезами или шурупами. В этом случае конструкцию после можно будет довольно просто разобрать. Соединяются прутья между собой одним из двух способов, это может быть вязальная проволока или точечная сварка. Домашние мастера наиболее часто используют вязку по ручной методике. Однако она является оправданной лишь в тех случаях, когда объем работ сравнительно небольшой. В остальных случаях применяется сварочное оборудование, это позволяет снизить трудовые и материальные затраты.

Для вязки следует подготовить отожженные стальные проволочные изделия, диаметр которых составляет 1 мм. Их предварительно нарезают на куски, длина которых равна 0,3 м, после из них собирают пучки. Сделать это можно пружинами или хомутами из пластика.

Подготовка арматурного каркаса

Связать проволочные узлы можно по одной из нескольких методик, среди них:

двухрядная;
угловая;
крестовая;
метровый узел.

Для того чтобы упростить вязку, ведь она является достаточно трудоемкой, следует установить на шуруповерт крюк, который можно приобрести в строительном магазине. Если тратиться дополнительно вы не хотите, можно осуществить такие работы с помощью кусачек. Армирование лестниц должно предполагать связывание двух прутков, для этого их совмещают внахлёст, длина которого должна быть рассчитана методом произведения сечения арматуры на 50. Затем элементы связываются между собой в трёх местах стальной проволокой.

Выбор профиля и установка каркаса

Армирование лестницы предусматривает использование скелета из стержней А-400 или А-500, сечение может быть равно пределу от 1 до 4 см. В последнее время наиболее часто применяется евроарматура. Она отличается наличием поперечных ребер с двух сторон, при многократных нагрузках она способна повысить выносливость арматуры.

Профиль с рёбрами отличается незначительной величиной сцепления с раствором, поэтому лучше предпочесть четырехсторонние европрутки, прочность которых составляет 500 МПа. При деформациях стержни обладают высокой адгезией с бетонной смесью.

Схема армирования

Армирование лестниц наиболее часто ведется по технологии, когда арматурная сетка устанавливается снизу и сверху. Каркас подготавливается из отдельных элементов методом связывания или сваривания. Если применить фиксаторы, то это позволяет устанавливать сеточные изделия на определенной дистанции.

Когда речь идет о монолитных лестничных конструкциях, то наиболее часто они имеют толщину не больше 20 см. Для них фиксаторы должны быть подобраны таким образом, чтобы их высота не превышала 10 см. Верхняя и нижняя сетки должны быть соединены между собой крюками. Установка производится на продольных стержнях, а расположить их нужно в шахматном порядке. Схема армирования монолитной лестницы предусматривает еще и использование бобышек из пластика. Их располагают между опалубкой и арматурой.

Использование таких элементов обеспечивает равномерную установку каркаса в монолите лестницы. От нижнего до верхнего края конструкции каркас устанавливается на расстоянии в 3 см. Армирование следует начинать снизу, это обусловлено тем, что нагрузки на конструкцию направлены сверху.

Выбор схемы армирования

Армирование бетонной лестницы должно производиться с помощью стержневой арматуры, если речь идет о конструкции простой формы. Некоторые домашние мастера при подготовке арматурного каркаса закладывают его в опалубку в виде стальных швеллеров, располагающихся по бокам. Иногда для этого используются ещё и балки, а также уголки. Хуже от этого не будет, но такие затраты материала и сил можно считать бесполезными.

Армирования в нижней части достаточно для восприятия растягивающих усилий. Если предстоит работать с монолитной одномаршевой лестницей, которая не имеет забежных ступеней монолитной площадки, то каркас нужно будет расположить лишь в нижней части плиты, где сосредотачиваются растягивающие усилия. Иногда верхняя часть лестницы армируется стальной сеткой с размерами 100 x 100 x 5 мм. Подобный подход не увеличивает жесткость, а лишь защищает ступени при сильных ударах.

Столь простой характер воздействия на одномаршевую лестницу позволяет при составлении схемы армировать конструкцию по упрощенной методике. Расстояние между поперечной арматурой обычно составляет 40 см. В качестве неё следует использовать 10-мм прутки. Армирование ступеней лестницы предполагает определение высоты рабочей плиты, диаметр продольной арматуры и шаг между прутками. Подбирать эти параметры необходимо, учитывая свободный пролет лестничного марша.

Таким образом, если длина пролета составляет 2 м, то минимальная высота плиты лестницы будет равна 10 см, а максимальное расстояние между прутками будет равно 19 см, а диаметр арматуры должен составить 10 мм. Последний параметр увеличивается до 12 мм, если минимальная высота рабочей плиты лестницы будет равна 20 см, а максимальное расстояние между прутками эквивалентно 15 см. При этом длина пролета лестницы составит 4 м.

Основные узлы армирования

Вами самостоятельно может быть осуществлено армирование лестницы. Узлы, которые будут описаны ниже, необходимо обустроить с учетом правил. Например, монолитные площадки необходимо армировать не только снизу, но и сверху, тогда как верхняя арматура частично продолжается в лестнице. Верхний арматурный каркас должен быть подобран аналогично нижнему армированию.

Площадки двух маршевых лестниц будут претерпевать большие усилия, поэтому их следует закрепить в стене. Для этого используется один из узлов – железобетонный венец, который углубляется в стену, его размер должен составить 20х20 см. Для фиксации монолитной площадки понадобятся стены из бетонных блоков, бетона или кирпича. В последнем случае в материале делают свободные углубления, тогда как при возведении стен из монолитного бетона в опалубку закладываются деревянные трапеции или пенопластовые изделия, которые тоже представляют узлы армирования. Для увеличения конструктивной жесткости лестницы монолитные площадки должны фиксироваться в арматурном каркасе нижней, а также верхней арматурой.

Расчёт арматуры

Лестница, армирование, расчет которой вы можете осуществить самостоятельно, может быть возведена вами без посторонней помощи. Определить количество прутков продольной арматуры можно методом определения длины лестницы, которую нужно разделить на шаг обрешетки. Далее это значение умножается на длину продольных прутьев. По такой же технологии поступают и в случае с поперечными связями, затем эти значения складываются и умножаются на 2, ведь арматурный каркас предполагает установку прутьев в два ряда.

Армирование лестницы из бетона – основные моменты, которые нужно знать

Устойчивость и надежность конструкций являются основными моментами в строительстве. Поскольку на все элементы здания воздействует сила тяжести, определенные участки нужно дополнительно укреплять.

Армирование лестницы — важный и необходимый процесс, который требует грамотного подхода.
Несмотря та то, что бетон – прочный материал, при растягивании он это свойство теряет. Поэтому при армировании бетонной лестницы нужно правильно рассчитать участки, на которые оказывается наибольшее давление, и учесть все факторы, которые на это влияют. При этом, помимо веса лестницы, следует учитывать вес людей, предметов и ограждений.

Как правильно установить арматуру

Армирование лестницы напрямую зависит от ее типа. На него влияют количество маршей и форма (прямая или спиралевидная), а также прочность стены, к которой крепится арматура.

Если бетонная лестница одно маршевая и ее пролет не превышает 6 м, то достаточно установить арматуру в нижнем сечении плиты, где бетон растягивается больше всего, а также добавить арматуру в верхнее сечение в начале и конце марша. Посредине пролета в верхней части давление на бетон не является критическим, поэтому верхний участок в дополнительном укреплении не нуждается.
В лестницах с двумя маршами армируют как верхнюю, так и нижнюю часть, поскольку на монолитную площадку воздействует не только сила собственной тяжести, но и вес верхней части. Поэтому арматуру нужно надежно закрепить в стене. Если же прочность стены не достаточна, площадку дополнительно устанавливают на металлические опоры.
Армирование спиральных бетонных лестниц предусматривает возведение каркаса сложной формы. По сравнению с другими лестницами, этот вид работ — наиболее сложный в техническом плане и требует точных расчетов. В данное время это позволяют сделать специальные программы для каждого конкретного проекта.
Кроме самой лестницы, также армируют ступени для предотвращения сколов, которые могут быть вызваны случайными ударами.

Когда решение – единственно верное

Армирование лестницы из бетона – специфический процесс, который требует как определенных знаний в области физики и строительства, так и наличия необходимых инструментов. Малейшие неточности и ошибки могут привести к печальным последствиям.

Поэтому мудрым решением будет воспользоваться помощью профессионалов. В таком случае, Вы сэкономите не только силы и время, но и получите гарантию безопасности конструкций Вашего дома.

Армування бетонних сходів арматурою | ibud.ua

Перед початком армування бетонних сходів необхідно провести збірку опалубки сходів, а далі виконати бетонування сходів.

Стержнева арматура чудово підходить для армування простих за формою сходів. Для розуміння того, що і навіщо армувати, давайте розглянемо сили, які діють на одномаршеві сходи.

Це буде сила тяжіння від власної ваги сходів, їх пішоходів, речей, що заносяться, та іншого важкого майна. Усе перераховане давить на сходи згори. При цьому у верхній частині плити сходів бетон стискується, а в нижній розтягується. Усе це означає, що бетон, який неміцний при розтягуванні, треба армувати в нижній частині плити сходів. У верхній же частині плити сходів, в даному випадку, армувати бетон немає чого, там бетон буде прекрасно протистояти стискуючим зусиллям і без всякої арматури. Треба помітити, що деякі приватні забудовники при збірці арматурних каркасів сходів закладають в опалубку з боків сталеві швелери, куточки, балки і так далі. Звичайно, гірше від цього не буде, але це абсолютно даремна витрата недешевого нині металу. Армування арматурою в нижній частині сходів більш ніж достатньо для сприйняття розтягуючих зусиль.

Такий нескладний характер дій на прості одномаршеві сходи дозволяє для складання схеми армування використовувати спрощену методику.

Визначити оптимальну схему армування таких простих монолітних сходів цілком можна самостійно.

На малюнку зображена схема армування простих одномаршевих сходів. Видно, що одномаршеві монолітні сходи (без монолітного майданчика або забіжних східців) армуються тільки в нижній частині плити, тобто там, де зосереджуються розтягуючі зусилля. Іноді можна зустріти проекти, де верх сходів біля верхньої поверхні бетону армуються сталевою сіткою 100х100х5 мм. Така сітка практично ні як не збільшує жорсткість монолітних сходів, а лише захищає сходинки при випадкових сильних ударах від надщерблень.

Позначення на малюнку схеми армування бетонних сходів: робоча висота плити монолітних сходів (H), довжина сходового маршу (L). Відстань між поперечною арматурою (Е) зазвичай вибирають рівним 40 см Як поперечна арматура використовується прути діаметром 10 мм Оптимальна відстань силової арматури до поверхні 3 см Висота робочої плити сходів (Н), діаметр поздовжньої арматури і відстань між прутами поздовжньої арматури (I) вибирається по таблиці. 1 залежно від вільного прольоту сходового маршу (L).

Таблиця 1. Визначення поздовжнього армування одномаршевих бетонних сходів

Довжина прольоту сходів (L), м	Максимальна відстань між прутами (I), см	Мінімальна висота робочої плити сходів, см	Діаметр арматури, мм
2	19	10	10
3	17	15	10
4	15	20	12
4,5	13	22	12
5	12	25	12
5,5	11	27	14
6	10	30	14

У разі двохмаршевих сходів із монолітним майданчиком зусилля, які виникають в конструкції монолітних сходів, схема армування бетонних сходів ускладнюється.

На картинці видно, що на відміну від звичайних одномаршевих сходів без майданчика власна і корисна вага сходів хоче як би обломити майданчики, викликаючи розтягуючі зусилля у верхніх частинах монолітних майданчиків. Цьому, частково, допомагає усадкова напруга. Тому монолітні майданчики армуються і знизу, і згори, а верхня арматура в майданчиках частково триває і в сходах. Параметри верхнього арматурного каркаса вибираються аналогічно нижньому армуванню.

Майданчики двохмаршевих сходів випробовують великі зусилля від ваги сходів, і тому мають бути міцно закріплені в стіні. На практиці для закріплення монолітних майданчиків найчастіше використовують залізобетонні вінці, які формуються поглибленнями в стінах із розмірами в середньому 20х20 см Таким чином, для того, щоб закріпити монолітний бетонний майданчик, потрібні міцні та товсті стіни, наприклад, із бетону, бетонних блоків або цеглини.

При будівництва стін з цеглини в них залишають вільні поглиблення, а у разі зведення товстих стін з монолітного бетону до опалубки в місці розміщення майданчика закладаються дерев’яні трапеції або вироби з пінопластів відповідного розміру.

Якщо стіни будуються за технологією монолітного лиття «термодім», то практичніше за все монолітити сходові марші та майданчик на етапі зведення стін. Сходи з монолітними майданчиками для збільшення конструктивної жорсткості повинні кріпитися згори до арматурного каркаса верхньою та нижньою арматурою.

Що стосується схем армування бетонних сходів своїми руками із забіжними східцями та спіральних сходів, то їх схеми армування стержневою арматурою занадто складні та індивідуальні. Для їх складання, як мінімум, доведеться скористатися спеціальними програмами для розрахунків і проектування залізобетонних конструкцій.

Тому проект схеми армування таких сходів краще всього довірити професійним проектувальникам, тим більше що сам по собі проект буде відносно недорогим у загальній вартості складних сходів.

Збірка арматурного каркаса сходів

Щоб стержні арматурного каркаса зберігали своє проектне положення відповідно до схеми армування, треба скріпити усі прути арматури разом. Для скріплення арматурних сіток можна застосовувати або точкове зварювання, або в’язку. Існує думка, що зварювання призводить до зниження міцності арматури, проте це вірно лише у разі використання спеціальної високоміцної арматури. В цьому випадку, дійсно, високоміцна загартована арматура через термічну обробку в місцях зварювання перетворюється на звичайну будівельну арматуру. Така високоміцна арматура, пише iBud. ua, коштує дорого і випускається лише декількома заводами в СНД по спецзамовленню. Для звичайної ж будівельної арматури зварювання ні як не шкодить і є основним способом з’єднання арматурних каркасів в промисловості.

Якщо під рукою немає зварювального апарату, то арматурну сітку можна просто зв’язувати в’язальним дротом за допомогою гачка. Гачок для швидкості зв’язування зручно затиснути в електричний шуруповерт.

Ще зручніше скріплювати арматурні каркаси за допомогою електротехнічних пластикових хомутів. Правда про такий спосіб з’єднання арматури поки що умовчують вітчизняні СНіПи, але такий спосіб зв’язки вже в усю застосовується закордоном і на приватних будівництвах.

Щоб витримати відстань між нижньою частиною опалубки та арматурою 3 см, зручно користуватися пластиковими фіксаторами, які продаються в будівельних супермаркетах.

Для монолітних сходів прийнятніше застосовувати фіксатор laquo, що нагадує &;стілець».

Іноді не виходить зібрати арматурний каркас із безперервних прутів потрібної довжини. Складно це виконати при з’єднанні на загинах, оскільки без гнучкого апарату гнути арматуру не зручно. У такому разі можна силову арматуру сполучати з шматків. З’єднання роблять зварюванням або зв’язкою. Як зварювання найпростіше застосувати ручне шовне зварювання електродуги між прутами арматури. При зварювальному способі прутів з накладенням з двох сторін стику повинно бути не менше 6 діаметрів, а при зварному шві тільки з одного боку не менше 12 діаметрів.

Якщо ж силова арматура з’єднується між собою за допомогою зв’язування, то з накладанням має бути (в середньому) рівним 50 діаметрів эднальноъ арматури.

Якщо стиків, що сполучаються, декілька, то їх розташовують в шаховому порядку, щоб вони були один від одного на відстані 0,7–1 м

У разі двохмаршевих сходів із монолітним майданчиком діаметр проволки, який береться для закріплення двох арматурних сіток, має бути не менше 6 мм.

Ігор Соларов, спеціально для iBud.ua

ступени и армирование, фото Белстеп, изготовление и расчет, отделка и опалубка в доме

Монолитная лестница хорошо смотрится в любом интерьере

Традиционные конструкции, в отличие от монолитных лестниц более популярны, но новое решение может позволить найти оптимальный выход. При этом монолитные конструкции хороши тем, что их возведение относительно просто и его можно сделать своими руками в частном доме имея самые элементарные навыки строительства. Однако сам процесс возведения довольно трудоемкий и требует затрат времени.

Содержание материала:

Монолитные ступени для лестницы

Главный элемент любой лестницы – это ступени. Даже для подъема на небольшую высоту необходимы ступени в конструкции лестницы. Очень важное свойство поверхности материала для ступеней – это антискольжение.

Забежные ступени с поворотом считаются самым безопасным видом, но даже для них необходимо внимательно подбирать материал.

При изготовлении монолитных ступеней рекомендуется использовать исключительно качественный цемент

Монолитные ступени бывают:

Парадные;
Служебные;
Внутренние;
Наружные и т.д.

Также у всех контрукций индивидуальный угол наклона, примыкание, вкладыши, материал отделки и строительства, а также различные конфигурации. Например, винтовые конструкции устанавливают в случае, когда необходимо значительно сэкономить пространство, или в качестве необычного элемента декора.

Армированные монолитные лестницы

Для армирования наиболее популярна стержневая арматура. Для монолитных лестниц она признана идеальным вариантом. Однако такая арматура подходит для армирования только простых конструкций.

Если строительство лестницы делается своими руками, необходимо тщательно изучить вопрос, особенно если нет навыков и такая работа выполняется впервые.

Схема армирования одномаршевой лестницы очень проста. Такой вид сооружается без монолитной площадки или забежных ступеней. Арматура используется только в тех местах, которые необходимо дополнительно укрепить. А также армируются нижние части плиты. От сколов и поломок ступеней можно использовать специальную сетку, которая придаст дополнительной прочности всей конструкции.

Двухмаршевая лестница требует больше навыков армирования, ее сооружение немного сложнее:

Массивность такой конструкции требует укреплять ее и снизу и сверху.
Если лестницу предполагается эксплуатировать достаточно много, значит, необходимо ее армирование продлить в конструкцию лестницы.
При этом и верхняя и нижняя часть должны армироваться по идентичной схеме.

Армированные алюминиевые лестницы способны выдерживать большой вес

Установка армированной двухмаршевой лестницы должна быть произведена около прочной стены, выполненной из бетона или кирпича. Для расчета всех необходимых параметров рекомендуется использовать специальные компьютерные калькуляторы, например, в Лире. Особенно если конструкция усложняется забежными ступенями.

Способ закрепления самих металлических арматур также важен. Необходимо выбирать максимально прочное крепление, чтобы не пострадала вся конструкция.

Самые прочные варианты – это сварка или вязка. Если нет навыков пользования сварочным аппаратом, просто используется связывание прутов проволокой, используя узлы. На сегодняшний день мастера заменяют узел из проволоки обычными пластиковыми хомутами.

Изготовление монолитных лестниц

Такой архитектурный элемент как, лестница должен соответствовать многим характеристикам, а именно комфортность, надежность, привлекательный внешний вид и износостойкость. Поэтому хозяину дома необходимо ответственно отнестись к ее строительству. Этапов строительства несколько.

Для всех монолитных конструкций необходимо на первом этапе установить опалубку.

На втором этапе необходимо произвести армирование, а именно монтаж и вязку арматуры. Далее происходит непосредственная заливка бетона. И на последнем этапе необходимо сделать финишную декоративную отделку.

Приступая к изготовлению монолитных лестниц, стоит предварительно посмотреть видео с мастер-классом

Самой сложной работой для непрофессионала считается создание опалубки. И если у мастера нет необходимых навыков, и при этом конструкция предполагается очень сложной, значит, необходимо воспользоваться помощью профессионала. Использование нестандартной формы предполагает применение определенных знаний.

Самый простой вариант – это строительство одномаршевой лестницы, если расположить ее между двух лестниц:

При такой конструкции нет необходимости создавать боковые элементы, используется только чертеж на стенах.
Элементарную одномаршевую лестницу можно сделать оригинальной добавив нижние ступени в округленной форме.
Если к стене будет приставлена только одна сторона одномаршевой лестницы, значит, боковой элемент опалубки с одной стороны сделать необходимо.
При этом конструкция укрепляется опорами.

Самым сложным вариантом будет строительство двухмаршевой лестницы, которая не будет опираться на боковые стены и иметь забежные ступени или лестничную площадку. При создании довольно простой конструкции оригинальности можно добиться при помощи отделки. Зеркальная монолитная лестница является декоративным архитектурным элементом здания.

Расчет монолитной лестницы

Перед началом работы необходимо обозначить проект лестницы и произвести все необходимые расчеты, чтобы получить допуски к эксплуатации. Для осуществления расчетов рекомендуется пользоваться стандартными рекомендациями, разработанными СНиП для типовых лестниц и проверенных многолетним опытом профессионалов. Для получения предварительного чертежа, необходимо произвести расчет ширины и высоты лестницы, количества ступеней, и конечно же, комфортности использования.

Первым из необходимых нужно рассчитать угол подъема. Складывается данный параметр комфортности из типа конструкции, удобства шага, и размера марша.

Выполнить расчет монолитной лестницы можно с помощью специальной программы, которая устанавливается на компьютер

Считается наиболее оптимальным угол от 25 до 45^о. Необходимо помнить, что чем меньше угол, тем комфортнее будет эксплуатация. Разница в количестве материала тоже будет зависеть от угла. Разница между 25 и 45^о в материале будет практически в два раза.

Средняя ширина шага равна 60-64 см, соответственно и размеры ступеней необходимо выбирать, исходя их этого. А ширина ступеней должна быть равна размеру ноги взрослого человека. Лестницу необходимо изготовить по всем рекомендуемым параметрам безопасности и использовать нормативы.

Отделка монолитных лестниц

Заключительный этап – облицовка, может быть выполнен из различных материалов, при этом может использоваться один материал и сочетание различных средств. Например, бетонные ступени отделывают деревом, но перила могут быть кованными, с добавлением стекла. Широко применяется камень как искусственный, так и натуральный. Последний вид требует большой материальной обеспеченности.

В лестнице можно продлить напольное покрытие, например, паркет или ламинат. Вариантов отделки большое множество.

В семье, где имеются дети, лестницу предпочтительно покрыть ковролином. Ковролин сделают ступени намного комфортнее и по ним можно двигаться даже с босыми ногами. При этом такое покрытие очень просто покрывается, имеет небольшую ценовую категорию. Нередко его просто стелют по середине лестницы и закрепляют плинтусами. Такое покрытие сделает движение по лестнице бесшумным.

Выполнять отделку монолитных лестниц можно с помощью дерева, обработанного лаком

Противоскользящие резиновые коврики покрывают только верх ступеней. Необходимо покрывать крыльцо такими ковриками, если есть возможность оледенения ступеней. А также можно раскроить линолеум. И таким образом, покрыть им только проступи. Фиксировать такие виды материала можно на обычный клей.

Производители предлагают уже готовые клинкерные и керамогранитные ступени. Такие ступени изготавливаются для различного вида конструкций. Приобрести в магазине можно абсолютно все, что необходимо для работы. Если все размеры соответствуют необходимым, то осуществить облицовку самостоятельно можно очень просто. При таком методе отделки осуществляется сразу несколько принципов безопасности и комфортности конструкции. Поверхность плитки покрыта противоскользящими свойствами, облицовка осуществляется просто, а также плитки обладают очень сильной износостойкостью. Ассортимент плитки позволит создать дизайн абсолютно любого направления и стилистики. Самый дешевый вариант – покрытие краской.

Опалубка для монолитной лестницы

Для того чтобы сформировать готовую железобетонную конструкцию, необходимо установить специальную конструкцию временного пользования, которая называется опалубка, она продлит срок эксплуатации. Перед началом работы изготавливается чертеж и совершаются все необходимые расчеты. Таким образом, можно просчитать необходимое количество всех материалов. Перед монтажом опалубки рекомендуется заранее подготовить все необходимые материалы и инструменты. И осуществить разрез необходимых элементов.

Для изготовления опалубки потребуются обычные деревянные доски

Для создания опалубки монолитной лестницы необходимо подготовить:

Обрезные доски толщиной до 3х см.
Водостойкая фанера 20 мм.
Арматура 10-20 мм.
Брусья 10 на 10.

При создании всех частей конструкции обязательно все детали тщательно соединяются, чтобы не было никаких зазоров или щелей. Для соединения используются саморезы, так как гвозди не будет возможности вынимать из брусьев. Сборные элементы должны быть хорошо соединены. Если установка лестницы планируется около люка, ведущего на чердак, крепление в месте примыкания должно быть надежным.

Конструкция монолитной лестницы (видео)

Устройство монолитной лестницы на межэтажном перекрытии – непростой вид строительства, однако с этим можно справиться самостоятельно, без помощи строительной бригады. Хорошие лестницы можно приобрести в Белстеп. Пример покажет консультант в формате dwg, он же поможет все рассчитать.

Подробно: монолитная лестница (фото примеров)

Лестничная арматура | Детали армирования лестницы | Лестница Смета

Что такое лестница?

Лестница определяется как набор из ступеней с одного этажа на другой этаж или комбинации подступенка и ступеней для облегчения перемещения с одного этажа на другой этаж корпус .

Лестница является одним из важных компонентов любого здания конструкции . Лестница обеспечивает легкий доступ с одного уровня на другой уровень выше или ниже. Детали лестница смета необходима до строительство любая лестница а также усиление лестницы расчеты.

Подробнее: Детали лестницы с собачьими ногами и расчет конструкции

Различные компоненты лестниц

Ниже приведены различные компоненты лестницы,

Шаг
Riser

9
Landin G
Nosing
Nosing
Линия Nosing
Навесы
string или Stringers
Newel POS T
Soffit
Soffit
Baluster / Spindle
Balustrade
Roading
Pirtrail

Подробнее: Как рассчитать количество стали по чертежу

Расчет армирования лестницы Стальная арматура для лестниц
Расчет армирования лестницы
Лист оценки лестницы
Ниже приведен лист Excel для расчета стальных лестниц,
.
№ Описание № Длина Ширина Глубина Количество Блок
1 ЖБИ (1:1,5:3), включая центрирование и опалубку, но без армирования
i) Основание на передней стенке:
H = 0,23 + 0,05 + 0,025
     = 0,305 м 1 1.00 0,30 0,305 0,09 куб. м.
ii) Поясная плита полета:
L = √(2,75²+1,65²) = 3,21 м 2 3,21 1,00 0,305 0,96 куб. м.
iii) Площадка (средний и первый этаж)
B = 1,20 + 0,15 (подшипник)
   = 1,35 м 2 2,30 1,35 0. 305 0,93 куб. м.
iv) Ступени без выступа 2×11 1,00 0,5*0,25 0,305 0,41 куб. м.
2 20 мм цементная штукатурка (1:6) в шагах
Протектор 2×11 1.00 0,25 5,50 кв.м.
Подъем 2×11 1,00 0,15 3,30 кв.м.
Концы ступенек 2×11 0,5×0,25 0,15 0,41 кв.м.
Внутренний край поясной плиты 2 3. 21 0,15 0,96 кв.м.
3 Выступ 2,5 см с шагом 1:3
Цементный раствор 2×12 1,00 24.00 пробег. м
4 2,5 см C.C. Отделка пола для
среднего и второго этажа 2 2,30 1,20 5.52 кв.м.
5 Декоративная решетка M.S для перил 2 3,21 1,00 6,42 кв.м.
6 Декоративный деревянный поручень 2 3,21 24.00 пробег. м
Стальная деталь лестницы
7 Усиление:
Основная сталь 100 диам. @ 120 мм х/х
i) Нижний пролет и площадка: 10 4,99 @ 0,62 30,94 кг
L = 3,21 + 0,3(в зацепе) + 1,2 + 2x9x0,010(крюк) – 2×0,025(крышка)
= 4,99 м
№баров = (1/0,12) + 1 = 9,33 = 10
ii) Для верхнего, среднего и
    первого этажа 10 6,04 @ 0,62 37,45 кг
L = 0,15+1,2+3,21+1,2+0,15+2x9x0,010
        – 2×0,025
= 6,04
iii) Верхние перекладины (диам. 10 мм.) на среднем и первом этажах.
L = 0,15 + 1,2 + 47 x 0,010(Ld) + 2x9x0,010 – 0,025
= 1,98 м 2×10 1,98 @ 0,62 24,55 кг
Всего 92.9 кг
Детали стальной арматуры лестницы
Подробнее: E Оценка здания с планом
Расчет арматуры лестницы
Загрузить таблицу Excel с расчетом лестницы
Следующий лист Excel для расчета армирования лестницы
Смотреть видео: Как рассчитать количество бетона и стали для лестницы <noscript><img src='/800/600/https/falcon93.ru/images/wp-content/uploads/2020/10/vyazka-vtorogo-sloya-setki-armirovaniya-lestnicy-scaled.jpg' /></noscript> youtube.com/embed/31oi7PjQztY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Вам также может понравиться
Стальная арматура для лестниц | Проект лестницы из железобетона
УЧЕБНЫЕ ПОСОБИЯ
Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз.Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей. Вот 20 шагов по установке арматуры/армирования для лестницы.
20 шагов для установки стальной арматуры:
1. Разгибание растянутых стальных стержней от балки цоколя на первых ступенях лестницы.
2. Разметка перекладин и интервалов на лестнице.
3.Попеременный изгиб удлиненных стержней от основания на уровне цоколя (начальные ступени лестницы).
4. Разделение чередующихся стержней с помощью дополнительного стержня
5. Расстановка стержня на посадочной площадке – Крест-накрест задается рабочими. Труд делает образец формы чека.
6. Связывание арматуры на посадочной площадке – Рабочий связывает арматуру с посудой.
7. Обвязка натянутой арматуры на начальных ступенях лестницы – Натяжные стержни гнутся с помощью инструментов.
8. Устройство и притирка арматуры лестничного марша.
9. Обвязка лестничной арматуры с распределительной арматурой.
10. Скручивание арматуры лестничного марша в месте приземления.
11. Обвязка арматуры в месте приземления. Рабочие вяжут арматуру.
12. Связывание и скручивание лестничной площадки в качестве натяжной планки (на стыке лестницы и лестничной площадки).
13. Крепление дополнительной верхней распределительной арматуры и обвязка рабочими.
14. Изгибаемая арматура – удлиняется для следующего элемента лестницы.
15. Подготовка распорного крюка между удлиненным стержнем для сохранения постоянного зазора после изгиба.
16. Скручивание удлиненного стержня в качестве верхней (натяжной) арматуры на начальной ступени лестницы. Рабочие (с инструментами) сгибают растянутые прутья.
17. Обвязка удлиненной арматуры с дополнительной верхней распределительной арматурой на начальной ступени лестницы.
18. Конструкция стульев под верхнюю удлиненную арматуру на начальной ступени лестницы. Затем некоторые обязательные работы рабочих.
19. Расположение блока крышки в нескольких местах.
20. Закончен монтаж арматуры/армирования лестницы.

Лектор: д-р Чираг Н. Патель
Лестница железобетонная (95) | Tekla User Assistance
Используйте Вкладка «Детали» для управления материалом, именем, классом, расположением, типом отлитого элемента и снятием ступенчатой фаски.
Ступенчатая настройка фаски
Опция Описание
Середина для всех
Все ступени скошены по среднему настройки шагов.
Низ другой
Нижняя ступенька скошена по 1-му шаг в нижних настройках.
Все остальные ступени скошены по среднему настройки шагов.
Лучшие разные
Верхняя ступень скошена в соответствии с последней вершиной настройки шагов.
Все остальные ступени скошены по среднему настройки шагов.
Низ и верх разные
Нижняя ступенька скошена по 1-й ступеньке на нижних настройках.
Верхняя ступенька скошенные по последней вершине настройки шагов. Все остальные ступени скошены по Средним ступеням настройки.
Параметры ступенчатой фаски задаются одинаково для 1-й шаг внизу, Средние шаги и Последний верхний шаг.
Опция Описание
Размер ступенчатого выреза определяется расстоянием.
Размер ступенчатого выреза определяется углом.
Типы угловых фасок
Угловые фаски 1. и 2. может быть определена Радиус x или по сторонам Фаска x, y.
Создать уровень чистового пола
Выберите, создавать ли уровень чистового пола. Чистый уровень пола определяется полигоном, созданным из многоугольника смещенной лестницы, и используется для рисунки.
Определите профиль, свойства и смещение фиктивной детали, созданной в каждой вершине многоугольника.
График изгиба стержня лестницы с изгибом {Пошаговая процедура}
Чтобы рассчитать график изгиба стержня лестницы с изгибом, я прошу вас изучить Основы графика изгиба стержня , а также компоненты лестницы
Лестница :-
Лестницы обеспечивают доступ к различным этажам здания. Лестница состоит из ряда ступеней с площадками через соответствующие промежутки. Участок между двумя приземлениями называется полетом.Пространство, в котором предусмотрена лестница, называется лестницей.
Чтобы упростить понимание, я рассчитываю количество лестницы, разделив ее на составляющие.
Компоненты лестницы:-
Поясная плита: Поясная плита относится к плите лестницы, наклонной от плиты пола к плите лестничной площадки.
Полет: серия ступеней между полом и площадкой.
Посадка: уровень пола между полетами.
Ступенька: Ступенька состоит из подступенка и проступи.
Протектор: Протектор — это плоская часть, на которую вы наступаете.
Подступенок: подступенок – это вертикальная (верхняя и нижняя) часть между каждой ступенью лестницы.
Принимая во внимание приведенный ниже план определения количества стали для графика гибки стержней:-
Все значения в приведенном ниже плане приняты.
Выявление фактической длины талии плиты: —
Шаги для расчета подкрепления, необходимые для лестницы для подраживания: —
1.Найдите длину стержней X и Y
2. Найдите количество стержней X и Y
3. Оцените общую длину стержней X и Y стержней
4. Узнайте общий вес требуемой стали.
Судя по приведенному выше рисунку, лестница состоит из двух поясных плит 1 и 2. Количество армирования варьируется между поясными плитами 1 и 2. Рассчитаем количество индивидуально. Помните, что вышеупомянутые шаги одинаковы для обеих плит.
Перед тем, как погрузиться в расчетную часть, убедитесь, что вы правильно вычитаете защитный слой бетона.Если не? Следуйте указанному ниже post Post
Как вычесть бетонную крышку
талии плиты-1: — (усыновит диаметр 8 мм @ 100 мм)
талии плиты-2 :- (Диаметр 8 мм при 100 мм)
Полка-1:- (Диаметр 8 мм при 100 мм)
X стержни площадки-1 связаны арматурой. следовательно, нет необходимости дополнительно рассчитывать сталь, необходимую для Десант-2.
Х решетка Посадки-1. уже добавлены и рассчитаны в плите талии. Теперь рассчитайте бары Y посадки-1.
Бетонное покрытие вычтено из длины Y-образного стержня с обеих сторон.
L-типовых баров для лестницы: — (Принять диаметр 6 мм)
№ шагов = 20
ручной рельса: — (Принять диаметр 8 мм @ 100 мм)
КРАТКОЕ ОПИСАНИЕ УСИЛЕНИЯ ЛЕСТНИЦЫ:-
Следовательно, 172.90 кг стали, необходимых для строительства лестницы с изогнутыми ногами.
Помните, что приведенные выше значения предназначены исключительно для понимания целей.
Есть сомнения? Поделитесь своими мыслями в поле для комментариев ниже. Вы также можете опубликовать свои запросы на грн Гражданских инженеров

бар изгибая графика изгиба
бар изгиба с плитой
DogLeged лестница дизайн
не забудьте Поделиться с друзьями! Делиться — значит заботиться 🙂
Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт WhatsApp +9700078271 как Civilread и отправьте нам сообщение «ПРИСОЕДИНЯЙТЕСЬ»
Никогда не пропустите обновление Нажмите «Разрешить нам» и разрешите нам или нажмите
и разрешить уведомления.
Оставайтесь с нами! Скоро будет обновлено больше !!.
Civil Read Желаем вам всего наилучшего в будущем..
Ремонт лестниц — журнал Old House Journal
Под действием времени и гравитации все здания имеют тенденцию оседать по мере старения, но они не оседают равномерно.В так называемой дифференциальной осадке здания внутренний деревянный каркас сжимается и оседает больше, чем более прочные внешние стены. Поскольку большинство лестниц прикреплено к внутренней стене с одной стороны, неравномерная осадка здания может привести к провисанию лестницы от стены в сторону опорной стойки или лестничного колодца. Ремонт лестницы со значительной проблемой осадки лучше производить снизу.
Однако прежде чем приступить к этой работе, важно определить центральную линию лестницы, говорит Стив Пейн, соучредитель Payne-Bouchier Fine Builders в Бостоне.«Если вы этого не сделаете, лестница никогда не получится правильной».
Лестницы, построенные после начала 20-го века, как правило, удобно устроены, с глубокими ступенями, более низкими подступенками и удобными площадками. (Фото: Troy Thies)
Найти центральную линию несложно, если следовать следующему правилу: линия всегда следует за перилами. Край лестницы и расположение подступенков вокруг любых поворотов контролируются этой центральной линией, от перил вниз через балясины или шпиндели.Это фиксированная точка, вокруг которой перемещаются все остальные элементы лестницы.
Это особенно верно для некоторых кварталов рядных домов в Бостоне, где типичные лестницы середины 19-го века представляют собой лестницы с эллиптическими колодцами и непрерывными перилами, которые поднимаются вверх по стене для вечеринок. Они были хорошо продуманы, когда их устанавливали, «но они были оформлены как-то небрежно», — говорит Пейн. «Вот почему они провисают. Нам бы и в голову не пришло теперь так обрамлять лестницу».
Его фирма обычно сталкивается с одним из двух сценариев ремонта.В лучшем случае лестница полностью оседала в первые 25 лет после постройки и с тех пор не провисала. Их ремонт начинается со снятия балюстрады, оставляя нижнюю часть на месте. Затем гусеницы отсоединяются и медленно поднимаются с помощью клиньев снизу, пока они не выровняются. «Мы оставили кривую каретку на месте и просто передвинули гусеницы», — говорит Пейн. «Это довольно типичное решение. Нам даже не нужно снимать гипс. Вы должны поднять каждую ступеньку на одинаковую высоту, чтобы балясины снова вошли в одни и те же отверстия.»
Ремонт намного сложнее, когда лестничная конструкция еще движется. Если ступени шевелятся в том месте, где они входят в плинтус вдоль стены, исправление начинается с отслаивания штукатурки с нижней части лестницы. Затем бригада строит сборку домкрата, разработанную на месте в соответствии с ситуацией, говорит Пейн. Это процесс проб и ошибок, требующий пристального внимания к точкам стресса. «Лестница никогда не будет ровной, но вы должны поднимать всю лестницу одновременно, чтобы ничего не сломать в конструкции.
После того, как лестница поднята настолько, насколько это возможно, команда добавляет стальные L-образные кронштейны, которые болтами крепятся к стене и поддерживают косоуры. К стрингерам добавляются фанерные косынки, чтобы они меньше изгибались, а затем прикрепляются к стали.
«Лестницы будут идеальными, если они будут просторными, светлыми и удобными для подъема; как будто они каким-то образом приглашают Людей на гору» (венецианский архитектор Андреа Палладио, 1570 г.; Английский перевод, 1715 г.
Сталь должна крепиться таким образом, чтобы при нанесении новой штукатурки сталь не прерывала плоскость.
Балясины на лестницах греческого Возрождения и других исторических лестницах часто имеют внизу ласточкин хвост — штифт, закрытый на конце ступени. Когда требуются новые или сменные балясины, Пейн-Бушье почти всегда фрезерует их этим штифтом. «Они придают поручню огромную устойчивость, — говорит Пейн. Ласточкин хвост «так точно индексирует все и представляет собой проверенный временем высококачественный подход к установке балясин».
Основная проблема, с которой он сталкивается при работе с отдельно стоящими лестницами, построенными примерно до 1840 года, заключается в том, что они, как правило, «катастрофически круты и небезопасны.С другой стороны, «они, как правило, не выходят за пределы уровня, потому что они такие узкие».
Лекарство от слишком крутой лестницы состоит в том, чтобы перестроить ее, говорит Пейн, добавив один или два подступенка вверху и внизу и расширив отверстие лестничной клетки. Это, конечно, сожрет больше квадратных метров не только на одном, но и на двух этажах в доме, который уже может быть небольшим. Если расширение лестничного проема невозможно, замена площадки посредине лестницы забежными устройствами для поворота на 90 градусов является еще одним вариантом, который может повысить безопасность. «Если вы хотите сделать [лестницу] более удобной, она должна вырасти».
Шаг за шагом
Восстановление исторической лестницы требует тщательной калибровки по центральной линии лестницы. Когда пробежки завершены, они закрепляются по мере необходимости (1, 2). Балясины и балюстрада в сборе не только завершают лестницу, но и помогают закрепить все элементы на месте (3).
Прежде чем приступать к ремонту любой лестницы — даже скрипящей! — проконсультируйтесь с профессионалом.«Идите вперед со строителем лестниц, с плотником, с мастером на все руки или сами. Но сначала посоветуйтесь с кем-нибудь, кто строил лестницы. — Стив Пейн, Payne-Bouchier Fine Builders
Tension & Poise
Красивая балюстрада — это не просто сумма ее частей. Большая часть его архитектурного изящества исходит от тонкой координации того, как различные повороты выравниваются и следуют шагу рельса. Например, обратите внимание, как точеные блоки на каждой балясине выравниваются по горизонтали от ступени к ступени.
Большая часть его архитектурного изящества исходит от тонкой координации того, как различные повороты выравниваются и следуют шагу рельса.
Роб Леанна
Скрипучие лестницы
Скрипы обычно возникают, когда расшатываются прибитые гвоздями ступени. «Скрип, который вы слышите, — это трение протектора о гвоздь», — говорит строитель Стив Пейн. Быстрым решением является привинчивание ступени к стрингеру с помощью латунного винта с потайной головкой, заканчивающегося деревянной заглушкой.Хотя это вполне законное исправление, не удивляйтесь, если другой протектор начнет скрипеть. Ведь все части лестницы взаимосвязаны. Лучшее решение проблемы — решить проблему снизу с помощью клиньев.
Ремонт протектора
Ступени и подступенки обычно вставляются в карманы косоуров, наклонных досок, несущих лестницу. Чтобы заменить поврежденный протектор, подденьте или вырежьте его, не повредив стрингер. Если на одной стороне лестницы есть открытый косоур и есть доступ снизу, снимите молдинги с открытой стороны и освободите балясины.Затем молотком и отверткой выбейте опорные клинья. Приподнимите подступенок от проступи, вытащив или подрезав гвозди по мере необходимости. Как только протектор освободится, осторожно вытащите его и замените новым протектором того же размера.
Поддерживаемые стрингерами с обеих сторон, ступени и подступенки удерживаются на месте системой клеевых блоков и клиньев снизу.
Rob Leanna
Если лестница имеет закрытые балки с обеих сторон, удалите дефектную ступеньку, аккуратно разрезав ее пополам.Высвободите детали из стрингеров, затем очистите пазы протектора с обеих сторон. С помощью молотка и долота углубите один из врезных карманов примерно на ¼ дюйма. (Сделайте карман глубиной не менее ½ дюйма.) Изготовьте или купите новую проступь такой же глубины и толщины. Отрежьте проступь точно по ширине между стрингерами. Вы должны быть в состоянии втиснуть один конец ступени в углубленный паз. Затем слегка отрегулируйте его, чтобы он находился между двумя стрингерами. Ногти вбиваются в стрингеры отделочными гвоздями.
Ремонт балюстрад
Если сборка не отвесна, снимите нижнюю стойку, затем вручную вставьте направляющую в нужное положение.(Используйте отвес между балясинами.) Если балюстрада сопротивляется, ослабьте или снимите тугую балясину или две. После того, как балюстрада будет отвесной, временно закрепите ее с помощью гвоздей 2×4, прибитых к подступенку лестницы.
Стойка ньюэля должна быть правильной высоты, чтобы соответствовать исправленному положению балюстрады, с излишком, чтобы скорректировать неровности пола. (Если эта геометрия вам не по плечу, обратитесь к профессионалу.) Выровняйте и отремонтируйте любое повреждение отверстия новеля. Стяжка должна быть «впущена» в чистовой пол, опираясь на черновой пол.Когда он окажется на нужной высоте, проследите профиль рейки уровня на новеле. С помощью ручного стамески вырежьте углубление для размещения конца рельса.
После того, как паз будет вырезан, прикрепите его к стене или попросите помощника удерживать его в нужном положении для забивания гвоздей. Вбейте отделочные гвозди через основание сваи в черный пол, нижний подступенок и лестничную ветвь. Вколите гвозди в перила через перила. Таким же образом установите любые дополнительные дюбели. (Разрезы врезки могут быть разными.)
Балясины С ласточкиным хвостом: забейте обычный гвоздь 6d или 8d через ласточкин хвост. Без ласточкиного хвоста: балясина с гвоздями по диагонали в протектор. Если балясины сделаны из старой твердой древесины, используйте кованые квадратные гвозди, которые не расщепляют древесные волокна. Перед прибиванием гвоздей затяните ослабленные соединения деревянными прокладками. Никогда не используйте клей для балясин.
Кронштейны, выступы, молдинги Запасные части могут быть перефрезерованы по мере необходимости. Убедитесь, что крюки на месте и балясины установлены. Работая с верхней части марша, установите возвратные выступы после размещения кронштейнов на подступенке выше.Устанавливайте молдинги в последнюю очередь, чтобы скрыть стыки.
Совет профессионала: подъем и бег на каждом шагу должны быть одинаковыми. Это потому, что когда вы делаете первый шаг вверх или вниз по лестнице, ваш разум рассчитывает расстояние и ожидает, что следующий шаг будет таким же. — Стив Джордан, подрядчик по сохранению исторических памятников.
Анатомия лестницы
Обнаружены важные части лестницы: система поддержки начинается либо с закрытых косоуров (где ступени размещаются в канавках), либо с открытыми косоурами (ступени опираются на косоур).Стрингер каретки добавляет поддержку в центре лестницы. Ступени и подступенки обычно не прибиваются гвоздями, а поддерживаются клиньями, приклеенными снизу.
Лестничная анатомия.
Роб Леанна
Базовый ремонт
Проблемы с осадкой, ослабленные соединения и отсутствие поддержки подконструкции лучше всего решать с нижней стороны лестницы . Если у вас нет прямого доступа, удалите все панели или штукатурку под лестницей.(Сохраните или сделайте подробные чертежи любой штукатурки или деревянного украшения, которые будут нарушены, прежде чем снимать их.)
После получения доступа каретка, стрингеры и нижняя сторона ступеней и подступенков должны быть видны и доступны. Вы также, вероятно, увидите клинья и клей от установки и предыдущего ремонта. Вытащите и выбросьте все подозрительные или незакрепленные клинья. Удалите весь старый клей со стрингеров, ступеней и подступенков.
Если лестница серьезно отклоняется от уровня или отходит от стены, потребуется постепенное поддомкрачивание и укрепление (на этом этапе обратитесь за помощью к специалисту). Если лестница достаточно ровная, проблемы со скрипом и прогибом можно решить, укрепив стрингер каретки и подтянув ступени и подступенки снизу.
Ремонт каретки Если каретка отошла от жатки на лестничной площадке или лестничном марше, закрепите ее винтами, стяжными болтами или металлическими кронштейнами для балок. Добавляйте прокладки везде, где появляются зазоры: в нижней части каретки или под гусеницами. Если каретка провисает равномерно или в нескольких местах, улучшите поддержку, добавив планки, вырезанные из фанеры 3/4″.Плотно закрепите планки под каждой ступенькой с помощью винтов, чередуя стороны каретки для большей устойчивости.
Усильте это усиление, добавив клеевые блоки в каждый угол, где пересекаются ступени и подступенки. Блоки предотвращают скрипы за счет увеличения площади поверхности соединения ступени с подступенком. Окуните каждый новый блок в столярный клей, затем потрите его взад и вперед в правильном положении, пока клей не схватится. Прикрепите финишными гвоздями, пока клей сохнет.
Расклинивание Ступени и подступенки на старых лестницах обычно не скрепляются гвоздями.Вместо этого они удерживаются на месте клеевыми блоками и клиньями, плотно забитыми между ступенями или подступенком и рамой лестницы. Удалив все неисправные клинья, замените их новыми клиньями, вырезанными из сосны. (Разрежьте клинья попеременно, чтобы максимально увеличить количество длинных волокон в каждом клине.)
Приклейте каждый клин на место, вставляя его сверху вниз. Всегда подклинивайте ступени перед стояком под ними. Клин должен иметь равномерный контакт как с поверхностью ступени, так и со струной.В противном случае существует большая вероятность того, что струна порвется, когда клин будет вбит на место. Вбейте клин до упора, но будьте осторожны, не прилагайте слишком много усилий. Чтобы закрепить, вбейте гвоздь в клин и надавите на струну.
Эрик Делонг из Тремонта: Гвозди толщиной 0,1/4″ или более, как этот шип, выкованы методом горячей ковки.
Джим Полсон
Экскурсия по магазинам
Tremont Nail производит гвозди квадратной формы в Массачусетсе уже более 200 лет, намного дольше, чем любая другая компания в США.С. маникюрный мастер. В их каталоге есть 29 различных типов гвоздей, от обычных, кладочных и заклепок с розовыми головками до чистовых отделочных гвоздей, используемых при ремонте полов и лестниц.
Несмотря на то, что они немного дороже современных проволочных гвоздей, эти клиновидные гвозди значительно прочнее и почти в два раза прочнее. Из-за своей квадратной формы кованые гвозди «на самом деле врезаются в структуру древесины, а не расщепляют ее», — говорит владелец Эрик Делонг, который также владеет Acorn Manufacturing, семейным бизнесом в третьем поколении.
Делонг купил Tremont Nail в 2006 году, переместив его из своего давнего дома в Уэрхэме в свою штаб-квартиру в Мэнсфилде в 2007 году. с покупкой. «Большинство машин, которые у нас есть, относятся к середине и концу 1800-х годов, — говорит Делонг. Поскольку невозможно купить детали для 150-летней машины для изготовления гвоздей, «мы либо делаем их сами, либо заказываем их, либо собираем из старых машин, которые у нас есть.
Около 30 тяжелых, черных, покрытых жиром машин работают одновременно. Чтобы сделать гвозди, рабочий надевает стальную заготовку на конец длинного держателя инструмента, где она удерживается зубчатыми зубьями. Затем он помещает заготовку в бункер гвоздильного станка, который быстро начинает обрезать гвозди, переворачивая стальной лист после каждого разреза, чтобы свести к минимуму отходы. Когда гвоздь обрезается, он падает вниз и захватывается машиной, которая выковывает головку в холодном состоянии, а затем бросает ее в корзину на дне.Только что обработанные ногти еще горячие на ощупь.
Когда одна заготовка закончена, рабочий вытаскивает инструмент и надевает на конец новую полосу из ожидающей стопки заготовок. Рабочие обычно обслуживают две или три машины одновременно. Каждая машина производит от 4000 до 8000 гвоздей в час. Несмотря на популярность гвоздей квадратной формы как предмета реставрации, наибольший спрос Tremont предъявляет к кладочным гвоздям, которые используются для соединения настила и другой древесины с каменной кладкой. Кладочные гвозди — это обычные гвозди, прошедшие термообработку до 1800 градусов по Фаренгейту, закалку в воде и отжиг при температуре от 600 до 800 градусов. Как и все гвозди Tremont, гвозди для каменной кладки испытываются на прочность каждые полчаса. (Кладочные гвозди также испытывают на изгиб под углом 45 градусов, чтобы гарантировать, что они не сломаются.) Все гвозди упакованы в 50-фунтовые упаковки. коробки, которые можно заказать напрямую.
Язык лестницы
Проступь Горизонтальная поверхность ступени.
Подступенок Вертикальная поверхность между ступенями.
Выступ Край проступи, выступающий над стояком внизу.
Балясины Вертикальные стойки, поддерживающие верхнюю балку балюстрады; можно назвать шпинделями, особенно если они тонкие или квадратные.
Балюстрада Вся система перил открытой лестницы, включая перила и балясины.
Каретка Другое слово для стрингера, особенно для третьей центральной опоры.
Марш Непрерывный ряд лестниц с одной площадки или этажа на другой.
Площадка Ровная часть лестницы, где заканчивается один марш и начинается другой.
Ниша для гроба В узкой спиральной или эллиптической лестнице — углубление или ниша в стене, в которую может поместиться большой предмет и который может перемещаться.
Newel Несущая стойка и опора для крепления перил и балюстрады. Newel обычно крепится болтами к балке пола.
Улитка Концевой элемент поручня для нижней ступени, загибающийся внутрь по спирали.
Стрингер Наклонная доска, поддерживающая концы ступеней снизу, обычно размещается по обе стороны от лестницы.Боковые стрингеры часто имеют прорези или траншеи для установки подступенков и ступеней для увеличения поддержки.
Забежные элементы Ступени, которые с одной стороны уже, чем с другой, используются для изменения направления лестницы без необходимости использования площадок.
Лестничная клетка Вертикальный колодец или шахта, в которой расположены лестницы. Лестничные клетки могут быть квадратными, винтовыми,
эллиптическими и др.
Плинтус Отделка, похожая на плинтус, устанавливается на готовую стену после завершения открытой стороны лестницы.
Ранние лестницы на oldhouseonline.com/interiors-and-decor/early-staircases-winder-box-spiral
Хотя ступени и подступенки не соответствуют современным строительным нормам и правилам, ранние лестницы, такие как этот образец федеральной эпохи, построены настолько компактно, что имеют тенденцию не оседать так сильно, как более поздние лестницы.
Брайан Ванден Бринк
Знакомая лестница
Коробка (ред.) Лестница, поддерживаемая и огражденная стенами.
Цилиндр Лестница с узким радиусом цилиндрической формы, где каждый пролет поднимается в коридор на каждом этаже, а затем резко поворачивает и продолжает движение вверх.
Изгиб Конфигурация лестницы между двумя этажами, в которой один марш поднимается до полуплощадки, затем поворачивает под прямым углом и продолжается вверх.
Эллиптическая Лестница, огибающая овальный колодец.
Летучий Отдельно стоящая лестница, выступающая над лестничной клеткой без перекладины, достаточно высокая, чтобы под ней можно было пройти.
Рельсовые Лестницы с комбинацией прямых маршей, за которыми следуют три забежных марша, за которыми следует еще один прямой марш и так далее.
Спираль Лестничный пролет, ступени которого вращаются и поднимаются в форме спирали, часто занимая очень мало места. Варианты включают круглые, эллиптические и овальные.
Прямые Лестницы, ведущие прямо с одного этажа на другой, без поворотов и изгибов.
7 типов косоуров {и лучшие материалы для использования}
Строительство лестниц требует принятия множества решений. Какая лестница строится? Какие материалы лучше всего использовать для различных компонентов? Какие стили лучше всего использовать для различных частей лестницы? В этой статье мы рассмотрим лучший материал для косоуров и различные типы косоуров.
Сколько существует типов косоуров?
Говоря о лестницах, большинство людей знакомы с проступями (на которые вы наступаете) и подступенками (вертикальная часть лестницы между ступенями). Но что такое стрингеры?
Стрингер — это вертикальная опорная доска или конструктивный элемент, который проходит вдоль каждой стороны или в центре лестницы. Проступи и подступенки закреплены в косоуре. Различные косоуры могут комбинироваться с различными типами ступеней лестницы, обеспечивая почти бесконечные комбинации конструкций лестниц.
При размещении с любой стороны лестницы внутренний косоур располагается у стены, а внешний косоур находится на стороне лестницы, открытой для обозрения. В некоторых случаях лестница может находиться в центре помещения с двумя крайними косоурами.
Лестничные косоуры изготавливаются из различных материалов, стилей и отделок, которые могут улучшить внешний вид и функциональность лестницы.
Какой материал лучше всего подходит для лестничных косоуров?
Лучший материал для косоура лестницы зависит как от функциональности лестницы, так и от желаемого внешнего вида. Сталь, алюминий и различные породы дерева являются распространенными материалами, используемыми для косоуров лестниц.
Сталь
Сталь
представляет собой сплав, состоящий из железа, углерода и других материалов, которые могут ржаветь. Для предотвращения ржавчины часто используется оцинкованная или нержавеющая сталь. Оцинкованная сталь имеет долговечное цинковое покрытие, предотвращающее попадание коррозионно-активных веществ на сталь под ней. В нержавеющую сталь добавляют хром, никель, азот и молибден, чтобы сталь могла противостоять коррозии.
Применение стальных косоуров
Стальные лестничные косоуры
широко используются на лестницах в домах, офисах и промышленных зонах.Стальные стрингеры также можно использовать на открытом воздухе, особенно если они изготовлены из оцинкованной или нержавеющей стали. Сборные металлические лестницы со стальными косоурами являются хорошим вариантом, если лестница должна выдерживать большие нагрузки, например, в промышленных условиях. В металлических лестницах, соединенных болтами, используются формованные стальные косоуры для функциональной и легкой металлической лестничной системы. Стрингеры лестниц из конструкционной стали используются при проектировании и производстве коммерческих лестниц.
Преимущества и недостатки стальных косоуров
Плюсы
Основным преимуществом использования стального лестничного стержня является его прочность и долговечность, что позволяет ему выдерживать большие весовые нагрузки и большой трафик.
Стальные косоуры могут иметь практически любую форму, что позволяет создавать нестандартные варианты лестниц, например изогнутые и спиральные, а также придавать им современный вид.
Когда желательны металлические лестницы, стальные косоуры дешевле, чем алюминиевые.
Стальные стрингеры легче устанавливать, чем деревянные, поскольку их можно просто скрепить болтами.
Поскольку их проще устанавливать, чем деревянные стрингеры, сборные стальные стрингеры также дешевле в установке — независимо от того, выполняете ли вы проект своими руками или нанимаете профессионала.
Стальные лестничные косоуры требуют минимального обслуживания как в помещении, так и на улице. Они устойчивы к экстремальным погодным условиям, гнили и вредителям.
Стальные стрингеры огнеупорны, обеспечивая дополнительную безопасность лестницы эвакуации.
Минусы
Одним из самых больших недостатков металлических косоуров является шум при ходьбе вверх и вниз по ступенькам.
Несмотря на то, что стальные косоуры дешевле алюминиевых, они дороже деревянных.
Неквалифицированные сварные швы могут получиться грубыми и даже испортить внешний вид косоуров. Если вы делаете проект своими руками, обязательно купите готовые стрингеры и убедитесь, что сварные швы высокого качества.
Алюминий
В отличие от стали, алюминий является естественным элементом, устойчивым к коррозии без какой-либо обработки. Алюминий также легче стали.
Применение алюминиевых косоуров
Алюминиевые стрингеры
могут использоваться в различных промышленных, коммерческих и жилых лестницах.
Преимущества и недостатки алюминиевых косоуров
Плюсы
Из-за меньшего веса алюминий дешевле в транспортировке и установке, чем сталь, поэтому его удобно использовать, когда лестница должна быть переносной
Установка алюминиевых косоур проста, что экономит время и трудозатраты.
Алюминий
очень пластичен и гибок, поэтому может быть изготовлен в различных формах, включая винтовые лестницы.
Благодаря естественному коррозионностойкому слою алюминиевые косоуры долговечны и не требуют особого ухода.
Минусы
Алюминиевые косоуры дороже стальных.
Из-за меньшего веса алюминиевые косоуры менее прочны, чем стальные.
Алюминиевые косоуры
более подвержены вмятинам и царапинам, чем стальные косоуры.
Оксидный слой алюминия притупляет его металлический блеск, придавая материалу сероватый вид.
Дерево
Деревянные лестничные косоуры изготавливаются из различных пород натурального дерева, включая дуб, клен и орех. Лестничные косоуры также могут быть изготовлены из обработанной под давлением или инженерной древесины. Деревянные лестничные косоуры могут быть предварительно обрезаны для облегчения установки или необрезаны, если предпочтительна индивидуальная установка.
Применение деревянных косоуров
Деревянные косоуры обычно используются в жилых или коммерческих зданиях. Помимо использования в качестве опорной конструкции для лестницы, деревянные лестничные косоуры придают комнате или окружающей среде теплый и естественный вид.
Преимущества и недостатки деревянных косоуров

Плюсы
Деревянные косоуры долговечны и легко чистятся.
Благодаря разнообразию доступных вариантов, древесина универсальна и может дополнять как классический, так и современный вид.
Деревянные лестничные косоуры, обработанные под давлением, обычно используются для наружных палубных лестниц. Обработка давлением защищает от гнили и вредителей в течение многих лет и имеет тенденцию быть экономичной.
Инженерная древесина изготавливается из тонкого слоя твердой древесины, соединенного с высококачественной фанерой. Инженерная древесина обеспечивает стабильность, сопротивляется изгибу и усадке, а также более устойчива к теплу и воде, чем твердая древесина.Кроме того, как правило, он дешевле и проще в установке.
Минусы
Если не используется очень качественная древесина, у вас могут возникнуть проблемы с ее прямолинейностью и чрезмерным количеством сучков.
Массив лиственных пород может быть дороже, чем другие варианты, но в целом увеличивает стоимость вашего дома или здания.
В отличие от цельной лиственной древесины, инженерная лиственная древесина может быть обработана только один или два раза до того, как поверхностный слой твердой древесины будет истощен.
Какие существуют типы косоуров для лестниц?
Лестничные косоуры могут быть изготовлены из разных материалов, они также могут быть изготовлены в разных стилях и типах. Разница в стилях зависит от типа конструкции лестницы, функции и использования лестницы, а также материала, из которого изготовлена лестница.
Стрингеры коммерческих и промышленных лестниц
Коммерческие и промышленные лестничные косоуры обычно изготавливаются из стали, алюминия или нержавеющей стали.Общие стили для этих материалов для косоуров включают:
Двойные стрингеры (два стрингера снаружи ступеней)
Стрингер центральной балки (один стрингер под гусеницей)
Двойной стрингер

Двойные косоуры включают по два косоура с внешней стороны каждой ступени лестницы. Двойной стрингер является наиболее распространенным типом косоуров для коммерческих и промышленных лестниц. Конструкция используется для сборных лестничных систем и может работать со многими типами лестничных ограждений.Стальные лестницы с двойными косоурами часто используют профили из конструкционной стали:

Швеллеры
Трубчатые стрингеры из быстрорежущей стали
Пластины стрингера
Применение двойных косоуров
Двойные лестничные косоуры обычно используются для эвакуационных лестниц в коммерческих зданиях, для промышленных лестниц и для жилых металлических лестниц. Конструкция с двумя стрингерами обеспечивает дополнительную поддержку, отвечающую техническим требованиям, и обеспечивает безопасную и долговечную конструкцию.
Преимущества и недостатки двойного косоура
Плюсы
Великолепный дизайн для сборных лестниц, облегчающий установку
Гибкая и функциональная конструкция для пожарных и промышленных лестниц
Двойные косоурные опоры повышают прочность лестницы в соответствии с техническими требованиями
Минусы
Требуются два стрингера, что может увеличить стоимость
Стрингер центральной балки
Стрингеры центральной балки — это тип монострингера, который используется в высококачественных лестницах для офисов, гостиниц и других хорошо видимых мест.В этом типе косоура используется одинарная балка, обычно из стали или нержавеющей стали, которая находится под ступенями лестницы и обеспечивает поддержку лестницы. Двутавровые балки из стали и нержавеющей стали или трубы из быстрорежущей стали являются распространенными формами, используемыми для изготовления стрингеров центральной балки.

Стрингеры центральной балки
Стрингеры центральной балки — это распространенный тип косоуров в монументальных и фигурных лестницах. Стрингер крепится к нижней стороне косоура лестницы и проходит по центру марша.
Преимущества и недостатки стрингера центральной балки
Плюсы
Придает первоклассный эстетический вид декоративным и декоративным лестницам
Минусы
Обычно дороже в изготовлении и установке
Косоур жилой лестницы, типы
Закрытый (фрезерованный, корпусной, коробчатый или боковой) стрингер
Закрытые лестничные косоуры имеют множество различных названий, включая маршрутизируемые, закрытые, боковые и коробчатые косоуры.Этот тип косоуров расположен снаружи ступеней и подступенков, так что лестница находится между двумя косоурами. Закрытые лестничные косоуры имеют выемки, в которые можно вставлять проступи и подступенки. У этого типа косоура край проступи не виден, а вертикальные части поручня (состоящие из балясин и нобелей) обычно прикрепляются к верхней части косоура.

Закрытые (фрезерованные, коробчатые или боковые) лестничные косоуры
Закрытые лестничные скобы можно использовать на лестницах практически в любом месте – в жилых домах, коммерческих зданиях и промышленных объектах.Закрытые лестничные косоуры обычно используются для наружных лестниц.
Преимущества и недостатки закрытого (фрезерованного, коробчатого или бокового) косоура лестницы
Плюсы
Закрытые косоуры лестницы могут быть изготовлены с открытыми или закрытыми подступенками в зависимости от необходимости и желаемого внешнего вида.
Лестницы с закрытыми косоурами, как правило, проще и дешевле построить. Во многих случаях доступны предварительно нарезанные стрингеры.
Минусы
Лестницы с закрытыми косоурами, как правило, имеют более простой и функциональный вид, чем лестницы с другими типами косоуров.
Открытый (резной или пилообразный) стрингер
Открытые косоуры также называются косоурами или пилообразными косоурами. При взгляде сбоку ступени видны. При использовании в конструкции лестницы открытых косоуров балюстрада, поддерживающая перила, устанавливается непосредственно поверх ступеней.
Открытые (режущие или пилообразные) лестничные косоуры
Открытые лестничные косоуры используются в помещениях, где лестница должна быть визуально привлекательной, в том числе в жилых и коммерческих зданиях.Они обычно не встречаются в промышленных условиях.
Преимущества и недостатки открытых косоуров (режущих или пилообразных)
Плюсы
Лестницы с открытыми косоурами обычно выглядят более изысканно и привлекательно, чем с закрытыми косоурами.
Открытые косоуры также могут иметь открытые или закрытые подступенки в зависимости от желаемой функции и стиля.
Минусы
Лестницу с открытыми косоурами построить сложнее, и обычно она дороже, чем лестница с закрытыми косоурами.
Поскольку стороны протектора открыты, их необходимо обработать, чтобы придать им привлекательный вид.
Монострингер
Как следует из названия, в лестнице с одним косоуром используется один прочный косоур под центром ступеней для поддержки лестницы. Монолитные жала обычно металлические и привариваются к каждой гусенице с помощью кронштейна. Все лестницы с монокосоурами имеют открытые подступенки.
Одинарные стрингеры для лестниц
Лестничные косоуры Mono в основном используются в современных домах и офисных зданиях для придания им современного вида и обычно используются на винтовых лестницах.
Преимущества и недостатки монолитного косоура
Плюсы
Лестницы с одним косоуром обеспечивают самый открытый вид лестницы любого типа.
Лестницы различных стилей, такие как прямые, U-образные или винтовые, могут быть построены с использованием одного косоура.
Лестничные косоуры Mono чрезвычайно прочны и долговечны, и их легко спроектировать в соответствии с большинством строительных норм и правил.
Минусы
Лестничные марши с монолитными косоурами нуждаются в изготовленных по индивидуальному заказу косоурах, которые не всегда доступны, в отличие от предварительно вырезанных закрытых косоуров.
Поскольку и ступени, и косоур, скорее всего, будут изготовлены по индивидуальному заказу, эта конструкция лестницы обычно дороже.
Лестницы с одним косоуром обычно не используются на больших расстояниях.
Двойной стрингер
Разновидностью одиночного косоура лестницы является двойной косоур. В этом случае вместо монострингера используются два тонких стрингера. Их обычно размещают на расстоянии около 6 дюймов друг от друга посередине лестницы. Их также можно разместить не по центру, чтобы создать более эффектный вид.
Применение двойных косоуров
Как и одинарные лестничные косоуры, двойные лестничные косоуры в основном используются в современных жилых и офисных помещениях для придания открытого и современного вида.
Преимущества и недостатки двойного косоура
Плюсы
Косоуры, как правило, более скрыты за ступенями лестницы, чем в конструкции с одним косоуром.
Минусы
Как и лестницы с одним косоуром, двойные косоура обычно не используются на больших расстояниях, поскольку лестница может искривляться.
Консольный стрингер
Лестница с консольным косоуром имеет один боковой косоур, который крепится внутри стены и армируется. Ступени, поддерживаемые стингером, выступают из стены, и лестница обычно открыта с другой стороны.
Применение консольных косоуров
Консольные лестничные косоуры используются в домах и офисах для создания потрясающего архитектурного эффекта.
Преимущества и недостатки консольных косоуров
Плюсы
Благодаря своему парящему виду консольные лестницы делают помещение более открытым и просторным.
Плавающие лестницы с консольными косоурами обеспечивают один из самых современных, уникальных и визуально интересных образов.
Поскольку косоур лестницы установлен в стене, консольные лестницы могут обеспечить больше пространства над головой.
Минусы
При использовании консольных лестниц необходимо принять во внимание конструкцию опорной конструкции и установить ее в стену до того, как она будет завершена.
Из-за дополнительных конструктивных требований строительство консольных лестниц может быть дороже, чем лестниц других типов.
При отсутствии должного усиления ступени консольных ступеней могут провисать с открытой стороны.
Часто консольные лестницы не имеют перил для усиления эффекта парения, что также может сделать их более опасными.

Конечные точки на различных видах косоуров
Лестничные косоуры — это часть лестницы, обеспечивающая поддержку и вмещающую ступени и подступенки. Тип материалов, используемых для косоуров, а также их стиль будут влиять на внешний вид лестницы.Лестница с закрытым косоуром из стали или дерева может использоваться больше для функциональности в этом стиле. Другие типы лестничных косоуров, такие как открытые, монолитные и консольные, позволяют создать более драматичный и современный вид.

Часто задаваемые вопросы
Сколько косоуров нужно для лестницы?
По крайней мере, один косоур необходим для лестницы, спроектированной с центральным или цельным косоуром под ступенями лестницы. Два косоура используются с двойными или двойными косоурами, расположенными снаружи ступеней лестницы.
Нужны ли опоры для косоуров?
Лестничным косоурам может потребоваться дополнительная опора в зависимости от длины лестничного косоура и ширины лестницы. Деревянные косоуры обычно нуждаются в дополнительных опорах длиной от 6 до 10 футов, в то время как металлические косоуры обычно не требуют дополнительных опор.
Какова максимальная длина косоура лестницы?
Максимальная длина косоура лестницы зависит от материала, используемого для изготовления косоура, размера косоура и требований строительных норм и правил лестницы. Лестничный кодекс IBC ограничивает максимальную вертикальную высоту косоуров лестницы 12 футов за один проход.
Можно ли построить лестницу без косоуров?
Вы можете строить лестницы без косоуров, если каждая ступень лестницы обеспечивает собственную структурную поддержку, создавая их в виде коробок или добавляя опоры для каждой ступеньки. Строительство лестниц таким образом может быть менее экономичным, чем использование косоуров.

Готовы сделать следующий шаг?
Как укрепить деревянные косоуры
Деревянная лестница Косоуры буквально являются основой любой лестницы.Они выдерживают весь вес ступеней и подступенков, а также наказание, которому мы подвергаемся каждый раз, когда поднимаемся или спускаемся по лестнице. Поскольку косоур очень важен, хорошей идеей будет уделить особое внимание его укреплению при строительстве новой лестницы. В этой статье будут описаны многие варианты, которые у вас есть, когда вы хотите укрепить деревянные косоуры лестницы.
Шаг 1. Установка плинтусов
Одним из самых простых способов усиления деревянных косоуров является использование плинтусов 2×12 вдоль внешней стороны лестницы.Юбка — это то, на что это похоже; дерево треугольной формы, которое проходит по бокам вашей лестницы и скрывает все неприглядные зубчатые косоуры и фурнитуру. Возможно, вы не сможете использовать плинтусы с обеих сторон лестницы, в зависимости от ее расположения в вашем доме. Это отличное дополнение к внешней деревянной лестнице, а также к внутренней лестнице. Этот плинтус также представляет собой цельный кусок дерева, к которому также можно прикрепить любые рельсы.
Шаг 2. Закрепите стрингеры
Еще один способ укрепить деревянные стрингеры — закрепить центральный стрингер 2×4.Просто измерьте высоту от точки крепления до пола и соответствующим образом обрежьте 2×4. Прикрепите их к центральному стрингеру с помощью винтов или скоб. Центральный косоур подвергается наибольшему насилию из-за того, что мы чаще всего ходим по центру лестницы. Вот почему эта распорка действительно необходима только для центрального стрингера, а не для всех трех.
Шаг 3. Усиление скобами
Вы также можете усилить соединения стрингера L-образными скобами.Эти кронштейны могут помочь скрепить лестницу вместе и предотвратить скрип и качание. Чем меньше ненужных движений у вашей лестницы, тем лучше: она прослужит дольше, если будет твердой и неподвижной. Будь то проступь или подступенок, которые ослабли, L-образный кронштейн с 3/8-дюймовыми шурупами решит большинство проблем.
Этап 4 – Техническое обслуживание
Последний и самый важный этап – техническое обслуживание. Вы должны проверять состояние вашей лестницы каждый год.Частое техническое обслуживание поможет обнаружить проблему, когда ее еще легко исправить. Идите вперед и идите по лестнице и забейте все места, которые могут быть ослаблены. Начните вниз с доски (2×4, которая закрепляет нижнюю часть лестницы). Кроме того, если у вас есть доступ к задней части лестницы, вам следует проверить, чтобы верхняя часть косоуров, где они крепятся к верхнему этажу, все еще была в хорошем состоянии. Это место должно быть защищено вешалкой или доской. Убедитесь, что все винты все еще затянуты.Используя кронштейны, упомянутые в шаге 3, пройдитесь по любым незакрепленным ступеням, чтобы сделать конструкцию лестницы более прочной. Некоторые строители также усиливают ступени и подступенки деревянными треугольными надрезами, ввинченными в угол, где они встречаются.
.

№	Описание	№	Длина	Ширина	Глубина	Количество	Блок
1	ЖБИ (1:1,5:3), включая центрирование и опалубку, но без армирования
	i) Основание на передней стенке: H = 0,23 + 0,05 + 0,025 = 0,305 м	1	1.00	0,30	0,305	0,09	куб. м.
	ii) Поясная плита полета: L = √(2,75²+1,65²) = 3,21 м	2	3,21	1,00	0,305	0,96	куб. м.
	iii) Площадка (средний и первый этаж) B = 1,20 + 0,15 (подшипник) = 1,35 м	2	2,30	1,35	0. 305	0,93	куб. м.
	iv) Ступени без выступа	2×11	1,00	0,5*0,25	0,305	0,41	куб. м.
2	20 мм цементная штукатурка (1:6) в шагах
	Протектор	2×11	1.00	0,25		5,50	кв.м.
	Подъем	2×11	1,00	0,15		3,30	кв.м.
	Концы ступенек	2×11	0,5×0,25	0,15		0,41	кв.м.
	Внутренний край поясной плиты	2	3. 21	0,15		0,96	кв.м.
3	Выступ 2,5 см с шагом 1:3 Цементный раствор	2×12	1,00			24.00	пробег. м
4	2,5 см C.C. Отделка пола для среднего и второго этажа	2	2,30	1,20		5.52	кв.м.
5	Декоративная решетка M.S для перил	2	3,21	1,00		6,42	кв.м.
6	Декоративный деревянный поручень	2	3,21			24.00	пробег. м

Усиление: Основная сталь 100 диам. @ 120 мм х/х
i) Нижний пролет и площадка:	10	4,99	@	0,62	30,94	кг
L = 3,21 + 0,3(в зацепе) + 1,2 + 2x9x0,010(крюк) – 2×0,025(крышка) = 4,99 м
№баров = (1/0,12) + 1 = 9,33 = 10
ii) Для верхнего, среднего и первого этажа	10	6,04	@	0,62	37,45	кг
L = 0,15+1,2+3,21+1,2+0,15+2x9x0,010 – 2×0,025 = 6,04
iii) Верхние перекладины (диам. 10 мм.) на среднем и первом этажах.
L = 0,15 + 1,2 + 47 x 0,010(Ld) + 2x9x0,010 – 0,025 = 1,98 м	2×10	1,98	@	0,62	24,55	кг
				Всего	92.9	кг

Опция	Описание
Середина для всех	Все ступени скошены по среднему настройки шагов.
Низ другой	Нижняя ступенька скошена по 1-му шаг в нижних настройках. Все остальные ступени скошены по среднему настройки шагов.
Лучшие разные	Верхняя ступень скошена в соответствии с последней вершиной настройки шагов. Все остальные ступени скошены по среднему настройки шагов.
Низ и верх разные	Нижняя ступенька скошена по 1-й ступеньке на нижних настройках. Верхняя ступенька скошенные по последней вершине настройки шагов. Все остальные ступени скошены по Средним ступеням настройки.

Опция	Описание
	Размер ступенчатого выреза определяется расстоянием.
	Размер ступенчатого выреза определяется углом.
