Армирование бетонной лестницы арматурой — Sibear.ru

Армирование бетонной лестницы арматурой

Для сборки бетонной лестницы нужно выполнить следующие шаги: сначала собрать опалубку, затем произвести бетонирование. Как это можно сделать самостоятельно, описано в статье «Бетонная лестница своими руками». Для армирования простых в форме бетонных лестниц хорошо подходит стержневая арматура. Чтобы понять, для чего нужно армировать, рассмотрим силы, возникающие на одномаршевой лестнице.

Содержание статьи:

Выбор схемы армирования лестницы
Сборка арматурного каркаса лестницы

Выбор схемы армирования лестницы

Это будет сила тяжести от собственного веса лестницы, её пешеходов, заносимых вещей и прочего тяжелого имущества. Все перечисленное давит на лестницу сверху. При этом в верхней части плиты лестницы бетон сжимается, а в нижней растягивается. Всё это значит, что бетон, который непрочный при растяжении, нужно армировать в нижней части плиты лестницы. В верхней же части плиты лестницы, в данном случае, армировать бетон незачем, там бетон будет прекрасно противостоять сжимающим усилиям и без всякой арматуры. Нужно заметить, что некоторые частные застройщики при сборке арматурных каркасов лестниц закладывают в опалубку по бокам стальные швеллеры, уголки, балки и т.д. Конечно, хуже от этого не будет, но это совершенно бесполезная трата недешевого нынче металла. Армирование бетонной лестницы арматурой в нижней части более чем достаточно для восприятия растягивающих усилий.

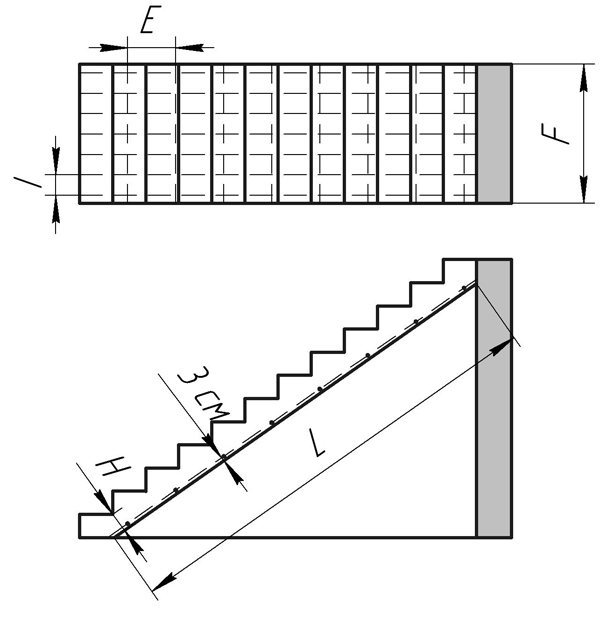

На рисунке изображена схема армирования простой одномаршевой лестницы. Видно, что одномаршевая монолитная лестница (без монолитной площадки или забежных ступеней) армируется только в нижней части плиты, то есть там, где сосредотачиваются растягивающие усилия. Иногда можно встретить проекты, где верх лестницы возле верхней поверхности бетона армируются стальной сеткой 100х100х5 мм. Такая сетка практически ни как не увеличивает жесткость монолитной лестницы, а лишь защищает ступеньки при случайных сильных ударах от сколов.

Т
акой несложный характер воздействий на простую одномаршевую лестницу позволяет для составления схемы армирования использовать упрощенную методику. Определить оптимальную схему армирования таких простых монолитных лестниц вполне можно самостоятельно.

Обозначения на рисунке схемы армирования бетонной лестницы: рабочая высота плиты монолитной лестницы (H), длинна лестничного марша (L). Расстояние между поперечной арматурой (Е) обычно выбирают равным 40 см. В качестве поперечной арматуры используется прутки диаметром 10 мм. Оптимальное расстояние силовой арматуры до поверхности 3 см. Высота рабочей плиты лестницы (Н), диаметр продольной арматуры и расстояние между прутками продольной арматуры (I) выбирается по табл. 1 в зависимости от свободного пролёта лестничного марша (L).

Таблица 1. Определение продольного армирования одномаршевой бетонной лестницы

Длинна пролёта лестницы (L), м

Максимальное расстояние между прутками (I), см

Минимальная высота рабочей плиты лестницы, см

Диаметр арматуры, мм

2191010
3
171510
4152012
4,5132212
5122512
5,5
11
2714
6103014

В случае двухмаршевой лестницы с монолитной площадкой усилия, которые возникают в конструкции монолитной лестницы, схема армирования бетонной лестницы усложняется.

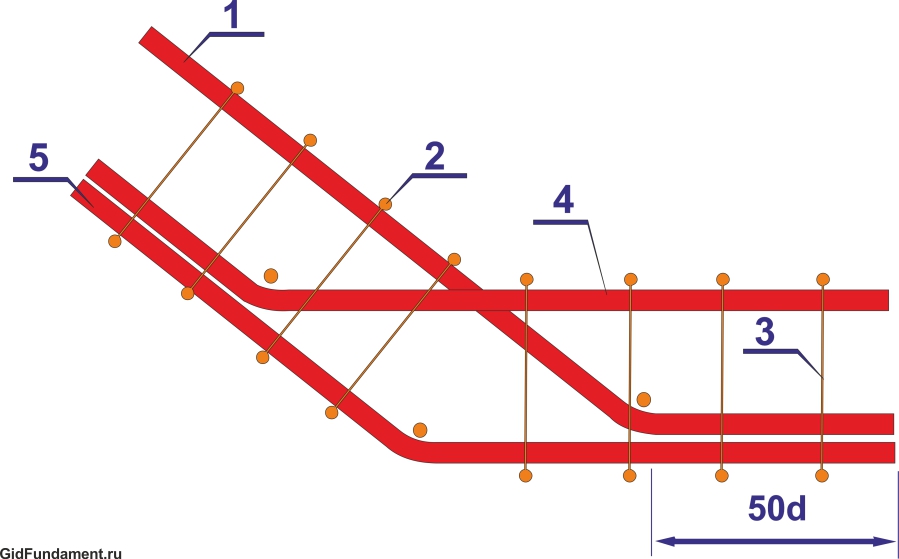

На картинке видно, что в отличие от обычной одномаршевой лестницы без площадки собственный и полезный вес лестницы хочет как бы обломить площадки, вызывая растягивающие усилия в верхних частях монолитных площадок. Этому, отчасти, помогают усадочные напряжения. Поэтому монолитные площадки армируются и снизу, и сверху, а верхняя арматура в площадках частично продолжается и в лестнице. Параметры верхнего арматурного каркаса выбираются аналогично нижнему армированию.

Площадки двухмаршевых лестниц испытывают большие усилия от веса лестницы, и поэтому должны быть прочно закреплены в стене. На практике для закрепления монолитных площадок чаще всего используют железобетонные венцы, которые формируются углублениями в стенах с размерами в среднем 20х20 см. Таким образом, для того чтобы закрепить монолитную бетонную площадку, нужны прочные и толстые стены, например, из бетона, бетонных блоков или кирпича. При стен из кирпича в них оставляют свободные углубления, а в случае возведения толстых стен из монолитного бетона к опалубке в месте размещения площадки закладываются деревянные трапеции или пенопластовые изделия соответствующего размера.

Если стены строятся по технологии монолитного литья «термодом», то практичнее всего монолитить лестничные марши и площадку на этапе возведения стен. Лестницы с монолитными площадками для увеличения конструктивной жесткости должны крепиться сверху к арматурному каркасу верхней и нижней арматурой.

Что касается схем армирования бетонных лестниц своими руками с забежными ступенями и спиральных лестниц, то их схемы армирования стержневой арматурой слишком сложные и индивидуальные. Для их составления, как минимум, придётся воспользоваться специальными программами для расчётов и проектирования железобетонных конструкций. Поэтому проект схемы армирования таких лестниц лучше всего доверить профессиональным проектировщикам, тем более что сам по себе проект будет относительно недорогим в общей стоимости сложной лестницы.

Чтобы стержни арматурного каркаса сохраняли своё проектное положение в соответствии со схемой армирования, нужно скрепить все прутки арматуры вместе.

Для скрепления арматурных сеток можно применять либо точечную сварку, либо вязку. Бытует мнение, что сварка приводит к снижению прочности арматуры, однако это верно лишь в случае использования специальной высокопрочной арматуры. В этом случае, действительно, высокопрочная закалённая арматура из-за термической обработки в местах сварки превращается в обычную строительную арматуру. Такая высокопрочная арматура,стоит дорого и выпускается лишь несколькими заводами в СНГ по спецзаказу. Для обычной же строительной арматуры сварка ни как не вредит и является основным способом соединения арматурных каркасов в промышленности.

Сборка арматурного каркаса лестницы

Если под рукой нет сварочного аппарата, то арматурную сетку можно просто связывать отожженной вязальной проволокой с помощью крючка. Крючок для быстроты связывания удобно зажать в электрический шуруповёрт.

Ещё удобнее скреплять арматурные каркасы с помощью электротехнических пластиковых хомутов. Правда о таком способе соединения арматуры пока что умалчивают отечественные СНиПы, но такой способ связки уже во всю применяется заграницей и на частных стройках.

Чтобы выдержать расстояние между нижней частью опалубки и арматурой 3 см, удобно пользоваться пластиковыми фиксаторами, которые продаются в строительных супермаркетах. Для монолитной лестницы предпочтительнее применять фиксатор по форме напоминающий «стул».

Иногда не получается собрать арматурных каркас из непрерывных прутков нужной длины. Сложно это выполнить при соединении на загибах, так как без гибочного аппарата гнуть арматуру не удобно. В таком случае можно силовую арматуру соединять из кусков. Соединение производят сваркой или связкой. В качестве сварки проще всего применить ручную электродуговую шовную сварку между прутками арматуры. При сварочном способе прутков внахлёст с двух сторон стыка должно быть не менее 6 диаметров, а при сварном шве только с одной стороны не менее 12 диаметров.

В случае двухмаршевой лестницы с монолитной площадкой диаметр проволки, который берётся для закрепления двух арматурных сеток, должен быть не менее 6 мм.Если же силовая арматура соединяется между собой при помощи связывания, то нахлёст должен быть (в среднем) равным 50 диаметров соединяемой арматуры. Если соединяемых стыков несколько, то их располагают в шахматном порядке, чтобы они были друг от друга на расстоянии 0,7–1 м.

Какие есть лестницы на второй этаж?



Виды лестниц на второй этаж по типу несущего элемента

  • Лестницы на тетиве Классическая тетива — представляет собой наклонную балку из древесины, в которой сделаны отверстия-пазы с внутренней стороны. …
  • Лестницы на косоуре …
  • Лестницы на больцах …
  • Консольные лестницы …
  • Радиальные лестницы …
  • Монолитные лестницы

Сколько слоев арматуры?

Количество слоев арматуры зависит от конкретного строительного проекта и требований к нагрузкам на конструкцию. Обычно, при укладке арматуры в монолитные конструкции, используют не менее двух слоев. Первый слой укладывают на расстоянии около трети толщины плиты от нижней грани, второй слой — на расстоянии от верхней грани около половины толщины плиты. При этом между слоями арматуры должен быть расстояние не менее 2-3 см.

В некоторых случаях могут применяться и дополнительные слои арматуры в зависимости от конструктивных особенностей и нагрузок на элемент.

Похожие статьи

Армирование монолитной лестницы: основные правила

Монолитная лестница – это массивное и долговечное сооружение из бетона. Лестничный марш, выполненный из бетона, имеет такие же риски разрушения, как любая другая конструкция из бетона. Прочность бетонной конструкции обеспечивается предварительным созданием ее скелета из металлической арматуры.

Существуют 3 вида монолитных лестниц, отличающиеся друг от друга схемой их армирования:

  • прямые одномаршевые лестницы без лестничной площадки;

Лестница одномаршевая

  • прямые двухмаршевые лестницы с площадкой;

Лестница двухмаршевая

  • спиральные монолитные лестницы.

Лестница спиральная

Особенности армирования одномаршевой монолитной лестницы без площадки

Содержание

  • 1 Особенности армирования одномаршевой монолитной лестницы без площадки
  • 2 Армирование двухмаршевой лестницы
  • 3 Армирование нестандартных монолитных лестниц
  • 4 Формирование армирующего скелета

Армирование монолитной лестницы, состоящей из одного только марша, будет самым простым. Основная нагрузка в такой конструкции будет в нижней ее части, поэтому армировать такую лестницу достаточно только по нижнему краю. Силовая арматура, расположенная вдоль лестничного марша, находится в 3-х см от нижней поверхности лестничной плиты.

Расчетная таблица

При длине лестничного марша 2м, расстояние между силовыми прутами составляет 19 см. При увеличении длины марша расстояние между прутками уменьшается, как показано в табл.1.

Поперечные прутки располагаются с шагом 20 см.

Обозначения

Армирование двухмаршевой лестницы

Армирование лестничного марша в этом случае переходит в армирование площадки. Так как силы растяжения будут действовать на верхнюю поверхность, она армируется как по нижнему, так и по верхнему краю. Верхняя арматура площадки продолжается в лестничной плите. Сам лестничный марш также имеет двойное армирование.

Для надежного удерживания площадки, на уровне ее расположения в стенах должны быть выполнены ниши глубиной 20см. При формировании арматурного скелета, прутки заводятся в эти ниши, в результате чего площадка после заливки бетона получится «вставленной» в стену. Такие усиленные торцы называют бетонными венцами.

«Вставка» армирования

Армирование нестандартных монолитных лестниц

Армирование винтовых монолитных лестниц – процесс трудоемкий и требует расчета прочности для каждого случая отдельно. Схема армирования в этом случае рассчитывается с применением специальных программ, созданных для проектирования железобетонных конструкций. Поэтому расчет схемы армирования в таком случае следует доверить профессионалу.

Важно! Для предотвращения крошения верхнего слоя ступеней не обязательно усиливать их тонкой армирующей сеткой. Для этого достаточно использовать качественный цемент для приготовления бетона.

Формирование армирующего скелета

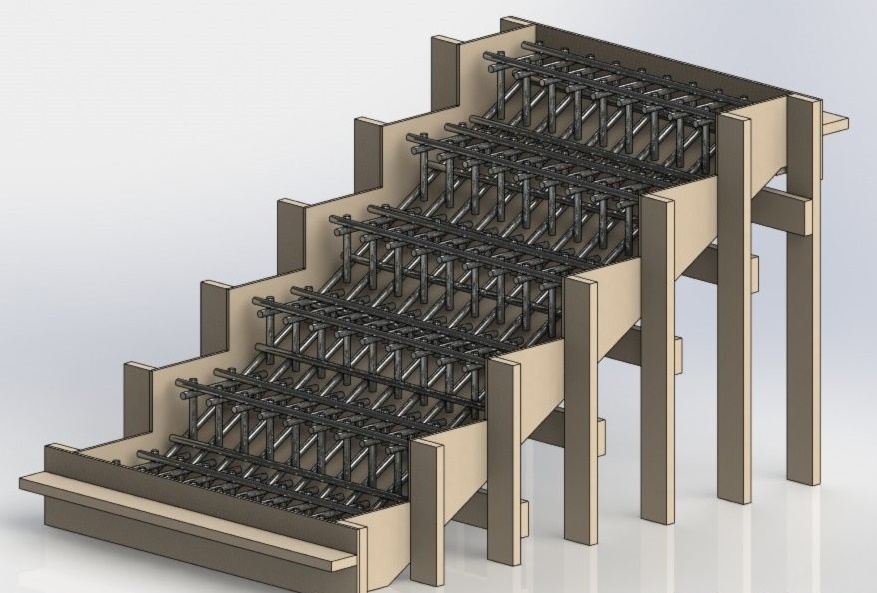

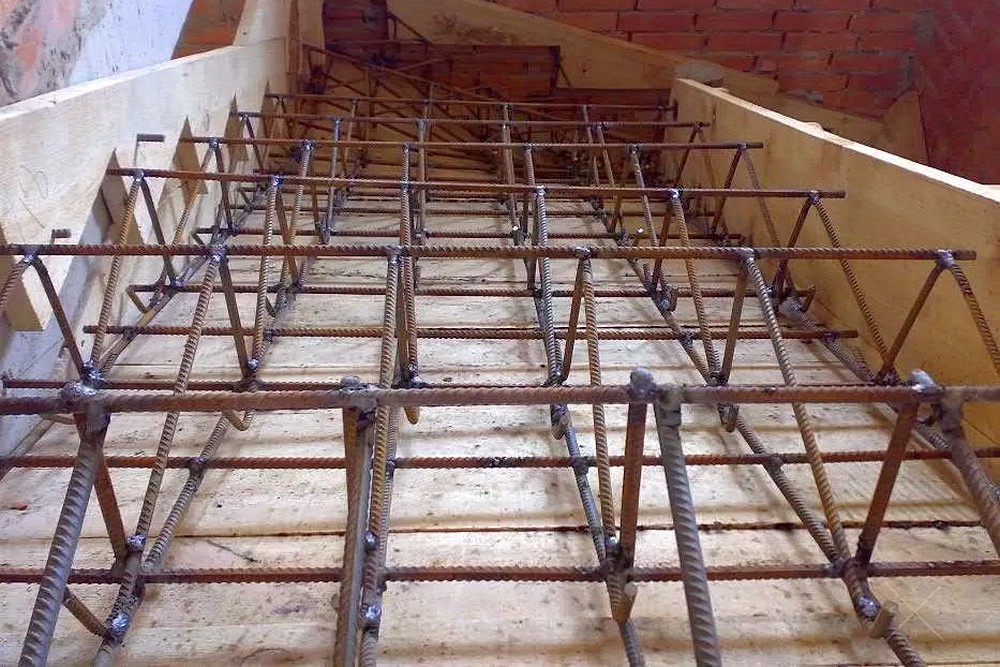

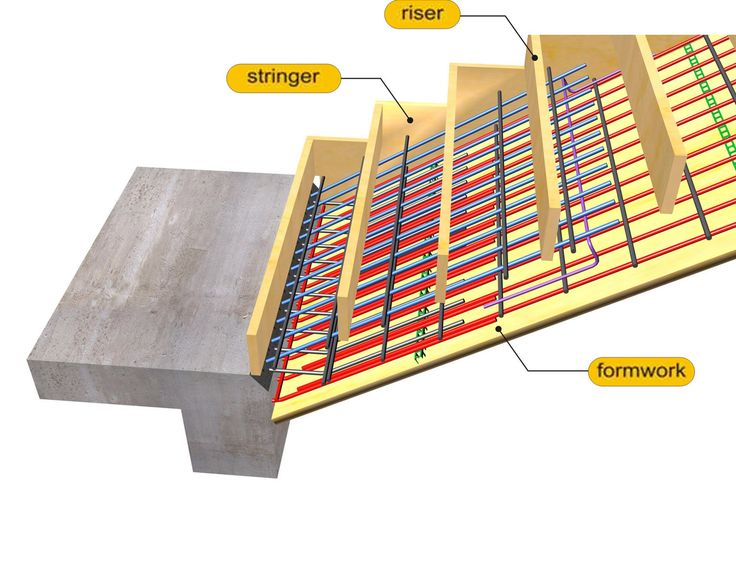

Армирование начинается после сборки боковой опалубки лестницы. Сборка опалубки для ступеней проводится после укладки арматуры, которая должна располагаться в соответствии с составленной заранее схемой, образуя сетку с одинаковыми ячейками.

Для армирования бетона используют простую строительную арматуру разной толщины, которая выбирается в соответствии с таблицей соотношения длины пролета и размера самой арматуры. Чтобы металлические прутки сохраняли свое местоположение в толще конструкции после заливки бетона, их скрепляют между собой.

Для скрепления обычной строительной арматуры подойдет как сварка, так и связывание прутов между собой специальной вязальной проволокой. Из-за особой термической обработки такая проволока эластичная и не ломкая.

Для быстроты и удобства вязки используют крючок, вставленный в шуруповерт.

Важно! Сварка используется только при соединении прутков, выполненных из обыкновенной некаленой строительной арматуры. Если использовать каленую, то ее прочность в месте сварки уменьшается, из-за чего появятся слабые места в конструкции.

Необходимо соблюдать расстояние в 3см между прутками арматуры и поверхностью бетона. Для этих целей используют специальные фиксаторы, которые подкладывают под них в местах пересечения прутков.

Фиксаторы

Обычно армирующая конструкция не состоит только из цельных прутков. Состыковка прутьев арматуры также производится при помощи сварки или вязки. В случае сварки с одной стороны нахлест концов прутков друг на друга должен быть не меньше 12-ти диаметров соединяемой арматуры, а в случае связки – не менее 50-ти.

При скреплении арматурных сеток лестницы и площадки нужно использовать проволоку диаметром 6 мм.

Важно! Стыки силовой арматуры следует чередовать, не допуская совпадения стыков двух или более арматур в одном месте!

Бетонная лестница с грамотным армированием является долговечным сооружением, которое после стильной отделки придаст любому строению солидный и фундаментальный вид.

Как рассчитать количество лестниц | График изгиба бетона и стержней (BBS) для лестницы

Расчет двух разных частей лестницы, как показано ниже

  1. Расчет бетона для лестницы
  2. График изгиба стержней для лестницы

Сначала начните вычисление суммы лестниц. Базовые знания о лестнице.0006

Ступенька:

А плоская поверхность , особенно в ряду, на которую ставить ногу при переходе с одного уровня на другой. все ступеньки состоят из проступи и подступенка.

Ступенька:

Ступенька — это обрывок лестницы, на которую ступили. Это верхняя или плоская поверхность, на которую нужно надавить ногами. На него наступают при подъеме или спуске по лестнице.

Он имеет ту же толщину , что и другой пол . На лестнице всегда на одну ступеньку меньше, чем подступенков. Общее горизонтальное расстояние лестницы будет равно количеству нитей, сложенных вместе.

Горизонтальная проекция ступени лестницы называется проступью. Он также известен как идущий в жилых зданиях , предусмотренная длина протектора составляет 250 мм , а в общественных зданиях максимальная длина составляет от 270 мм до 300 мм .

Подступенок:

Подступенок вертикальная часть между каждой ступенькой лестницы. Не все лестницы имеют подступенки. ступеней без подъема  называются открытой резьбой.

В последнее время популярность лестниц с открытым подступенком возросла. Лестница с закрытыми ступенями имеет подступенки. Эта вертикальная доска f образует лицевую сторону ступени, а также образует пространство между одной ступенькой и следующей.

Предусмотренный подъем может быть равномерным. Обычно высота составляет от 150 мм до 175 мм  в жилых зданиях, в то время как она поддерживается между  высота от 120 мм до 150 мм в общественных зданиях. Однако в коммерческих зданиях предусмотрена большая надбавка с учетом экономической площади этажа.

Выступ:

Выступ — это плоский выступающий край лестницы, на котором происходит наибольшее пешеходное движение. В основном это полукруглый молдинг, закрепленный на концах тех нитей, которые видны на половине, закрывающей место, где балясины входят в ступени.

Выступ — это граница проступи, выступающая за поверхность подступенка и поверхность обрезанная строка. Это место, где нить над подступенком выступает над ним. Иногда протектор может не иметь выступа.

Базовая рейка или башмак

В системах, в которых балясины не начинаются с ступеней, они идут к базовой рейке. Это позволяет использовать одинаковых балясин, избегая второй проблемы с балясинами.

Приземление:

Эта платформа предоставляется между двумя рейсами.

Как рассчитать количество лестниц?

Здесь мы собираемся рассчитать количество лестниц. Разделим количество лестниц на две части. В первой части мы рассчитаем бетон, затем рассчитаем всю сталь.

  • Расчет бетона для лестницы
  • Таблица гибки стержней для лестницы

Давайте подробно рассмотрим расчет количества лестниц.

1. Расчет бетона для лестницы

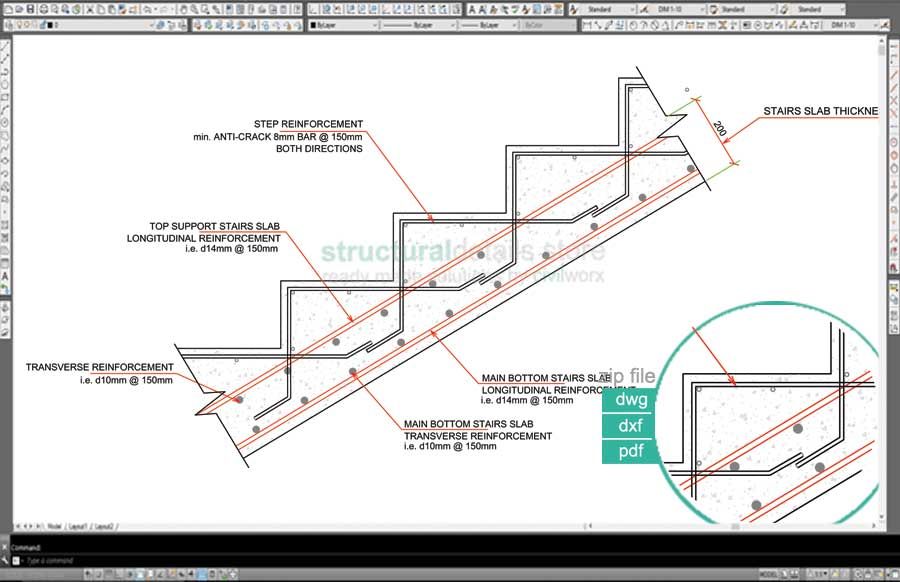

Детали армирования лестницы

Расчет бетона

Раздел 1: Расчет бетона для лестницы
  • Бетон площадки = 90 1 H0 0 x B 3
  • Бетон площадки приземления = 1,7 м x 3,25 м x 0,150 м .
  • Бетон посадочной площадки = 0,830 куб.м. ——— (1)
Секция 2: Расчет бетона для лестницы
  • Площадь бетонной плиты Wasit = Д x Ш x В x Н
  • Площадь бетонной плиты Wasit = 3,85 м x 1,5 м. х 0,150 М. х 2 №
  • Площадь бетонной плиты Wasit = 1,732 куб.м . ——– (2)
Секция 3: Расчет бетона для лестницы
  • Площадь ступеней бетона = Д x Объем площади треугольника x Н x Q
  • Бетонная площадь ступеней = 1,5 м x (0,300 м x 0,150 м x (1/2)) x 2 № X 11 Кол-во
  • Площадь ступеней бетона = 0,75 куб. м. ——— (3)
Секция 4 : Расчет бетона для лестницы
  • Бетонная площадь балки = Д x Ш x В X Н
  • Бетонная площадь балки = 1,5 м x 0,44 м x 0,300 м x 2 №
  • Бетон посадочной площадки = 0,400 куб.м. ——— (4)
  • Общий бетон лестницы = (1) + (2) + (3) + (4)
  • Всего бетона лестницы = 0,830 куб.м. + 1,732 куб.м. + 0,75 куб.м. + 0,400 куб.м.
Общий бетон лестницы = 3,712 куб.м.

2. График изгиба стержня для лестницы

Подробная информация о усилении лестницы

Раздел 1: Стальные расчеты для лестницы
  • Площадь приземления .
  • Распределительная шина 8 мм C/C 120 мм Длина 3,25 дюйма по оси Y Площадь распределения 1,5 м
  • So No, стальной стержень 8 мм = 1,5 м. / 0,120 м. = 12,5 Nos
  • Рассмотрим стальной стержень № 13 для верхней стороны + стальной стержень № 13 для нижней стороны
  • Масса распределения стального стержня диаметром 8 мм = Д х № стали х Вес стали
  • Масса распределения стального стержня диаметром 8 мм = 3,25 x 13 x 2 x 0,395               (0,395 кг/м – вес стального стержня диаметром 8 мм)
  • Масса распределения стального стержня диаметром 8 мм = 33,34 кг ——– (1)
  • Секция 1 Всего = 33,34 кг

Раздел 2-1: Расчет стали для лестницы
  • Плита Wasit Таблица гибки стержней
  • Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,89 м
  • So No, стальной стержень 8 мм = 3,89 м. / 0,140 м. = 27,75 Nos
  • Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
  • Вес распределения стального стержня диаметром 8 мм = L x № стали x Вес стали
  • Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395               (0,395 кг/м – вес стального стержня диаметром 8 мм)
  • Масса распределения стального стержня диаметром 8 мм = 33,1 кг ——– (2-1-1)
  • Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
  • Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,89 м + 0,450 м
  • Длина нижней части основного стержня = 5,81 м
  • Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
  • Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
  • Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,81 м X 19 шт.
  • Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 68,11 кг ——– (2-1-2)
  • Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
  • Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,89М. + 0,450 М. +0,250 М.
  • Длина верхней части основного стержня = 6,11 м
  • Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
  • Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
  • Верхняя часть основного стержня Стальной стержень диаметром 10 мм = 6,11 M. X 19 шт. X 0,617 кг/м               (0,617 кг/м – вес стального стержня диаметром 10 мм)
  • Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 71,63 кг ——– (2-1-3)
  • Секция 2-1, всего = 33,1 кг + 68,11 кг + 71,63 кг = 172,84 кг

Секция 2-2 : Расчет стали для лестницы
  • График изгиба стержня плиты Wasit
  • Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,83 м
  • So No, стальной стержень 8 мм = 3,83 м. / 0,140 м. = 27,75 Nos
  • Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
  • Масса распределения стального стержня диаметром 8 мм = L x Nos стали x Вес стали
  • Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395               (0,395 кг/м – вес стального стержня диаметром 8 мм)
  • Масса распределения стального стержня диаметром 8 мм = 33,1 кг ——– (2-2-1)
  • Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
  • Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,83 м + 0,450 м
  • Длина нижней части основного стержня = 5,78 м
  • № стержня диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
  • Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
  • Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,78 M. X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)
  • Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 67,75 кг ——— (2-2-2)
  • Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
  • Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,83 м + 0,450 м + 0,250 м
  • Длина верхней части основного стержня = 6,05 м
  • Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
  • Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
  • Верхняя часть основного стержня Стальной стержень диаметром 10 мм = 6,05 M. X 19 шт. X 0,617 кг/м               (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)
  • Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 70,92 кг ——– (2-2-3)
  • Раздел 2-2 Итого = 31,1 кг + 68,09кг +70,92 кг = 170,11 кг
  • Общий вес секции 2 = 172,84 кг + 170,11 кг = 342,95 кг

Секция 3 : Расчет стали для лестницы
  • График изгиба стержня балки
  • Размер кольца диаметром 8 мм для длины кольца колонки = размер колонки – крышка
  • Размер кольца по длине кольца колонны = (L колонны – крышка – крышка + B колонны – крышка – крышка + крючок) x 2
  • Размер кольца для длины кольца колонны = (600 -25 -25 + 300 – 25 -25 +8 ) x 2
  • Размер кольца диаметром 8 мм для длины кольца колонны = 1,616 M.

Детали усиления лестницы

  • Кольцо не требуется = длина / расстояние
  • Кольцо не требуется = 1,5/0,140 = 11 №
  • Вес кольца  = 1,616 x 11 x 0,395 = 7,02 кг ——– (3-1)
  • Длина стержня = длина стержня + (стенное кольцо + стеновое кольцо) + (концевая сторона L изгиба x Кол-во)
  • Диаметр 12 мм Длина стержня = 1,5 + (0,200 + 0,200 ) + (0,300 X 4)
  • Длина стержня = 3,1 м.
  • Вес кольца Главный стержень  = 3,1 x 6 x 0,89 = 16,554 кг ——– (3-2)                (0,89 кг/м – вес стального стержня диаметром 12 мм)
  • Общая масса секции 3 = 7,02 кг + 16,554 кг = 23,57 кг x 2 (из-за одинаковых двух балок) = 47,51 кг
  • Общий вес лестничного стержня изгиба

Секция = Секция 1 + Секция 2 + Секция 3

Секция = 33,34 кг + 342,95 кг + 47,51 кг

Общий вес изгибаемой части лестничного бруса = 423,79 кг.

Часто задаваемые вопросы

Как рассчитать арматуру лестницы?

Шаги для расчета армирования, необходимого для лестницы с изгибом:

  1. Найдите длину стержня X и стержня Y.
  2. Найдите число стержней X и стержней Y.
  3. Оценить общую длину стержней X и Y стержней.
  4. Узнайте общий вес требуемой стали.

Какой бетон лучше всего подходит для лестниц?

Состав смеси для наружных бетонных лестниц должен быть смесью с давлением не менее 4000 фунтов на квадратный дюйм и низким водоцементным отношением . В более холодном климате предусмотрите вовлечение воздуха в бетон, чтобы помочь противостоять замерзанию, оттаиванию и химическим веществам против обледенения.

Как называется пространство под лестницей?

Если непосредственно под лестницей нет другого лестничного марша, треугольное пространство под лестницей называется » перемычка» . Часто используется как шкаф.

Какая сталь используется для лестниц?

Нержавеющая сталь — еще один металл, который широко используется в лестницах и перилах, особенно внутри помещений. Нержавеющая сталь названа в честь того факта, что она не окрашивается, не подвергается коррозии и не ржавеет так легко, как обычная (конструкционная) сталь.

Как рассчитать сталь для лестниц?

Шаги для расчета арматуры, необходимой для лестницы с изгибом:

  1. Найдите длину стержня X и стержня Y.
  2. Найдите число стержней X и стержней Y.
  3. Оценить общую длину стержней X и Y стержней.
  4. Узнайте общий вес требуемой стали.

Какой материал лучше всего подходит для лестниц? №

Винил — хороший материал для покрытия лестниц, поскольку он не скользкий и его легко чистить. Это также доступный вариант, который также поставляется с простыми процессами установки. Существуют различные типы винила, которые бывают в виде листов, плитки и досок.

Какой материал лучше всего подходит для ступеней лестницы?

Для ступеней лестниц из искусственных материалов лучше всего подходит нейлон . Хотя это высококачественный искусственный материал, он часто стоит меньше, чем натуральные материалы премиум-класса, такие как шерсть. Этот материал может похвастаться рядом преимуществ. Его очень легко почистить или пропылесосить.

Что такое формула для лестниц?

Ниже приведена эмпирическая формула для внутренних лестниц, указанная в Стандартах архитектурной графики. Подступенок + проступь = 17,5 дюймов: 7,5 дюймов для высоты подступенка; 10 дюймов для глубины протектора.

Как рассчитать лестницу?

Пример расчета лестницы высотой 2,60 метра.

  1. Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
  2. Рассчитайте высоту каждого подступенка: Высота пространства делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
  3. Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.

Сколько стоит современная лестница?

Себестоимость установки и внутренней лестницы следующая.

Цены на лестницы
Деталь Ставка
Средняя стоимость по стране 3 563 $
Средний диапазон 2000-5000 долларов
Минимальная стоимость 1043 долл. США
Максимальная стоимость 8 869 $

Опасны ли плавучие лестницы?

Плавающие лестницы  могут напугать родителей с маленькими детьми , но это не обязательно. Плавающие лестницы или лестницы с открытым подступенком безопасны для детей, если они построены в соответствии со стандартами Международного жилищного кодекса (IRC).

Сколько стоят сборные лестницы?

Сборные бетонные ступени Цены. Сборный набор лестниц с количеством ступеней от 3 до 15 стоит 90 029 – от 300 до 2 000 долларов США 90 030. Этот вариант дешевле, чем цена литого цемента, но не такой гибкий. Установка быстрее.

  • Средняя стоимость: 2000 долларов США
  • Минимум: $900
  • Высокий: 5000 долларов

Почему лестничные выступы такие дорогие?

Это , потому что большинство людей ходят по передней поверхности ступени . Когда передняя часть ступени выглядит растрепанной и изношенной, ее необходимо заменить, чтобы обновить внешний вид лестницы.

Нужны ли выступы для лестниц?

Вы не обязаны иметь выступ/выступ на ступенях лестницы. Но если у вашей лестницы нет выступа, вы должны иметь проступь длиной не менее 11 дюймов.

Сколько ступеней у стандартной лестницы?

Большинство лестничных маршей в среднем имеют 12 или 13 ступеней, но это зависит от высоты лестницы, ее расположения (поскольку нормы высоты лестниц различаются между общественными и частными зданиями и в разных странах) и назначения лестницы (поскольку пожарные лестницы имеют более конкретные правила, чем другие виды лестниц).

Какова минимальная ширина лестницы?

Ширина лестницы относится к расстоянию между сторонами, если вы поднимаетесь или спускаетесь по лестнице. Согласно IRC, это расстояние должно быть не менее 36 дюймов и не включает поручни.

  • Ширина лестницы: минимум 36 дюймов

Является ли лестничный пролет этажом?

Вы когда-нибудь слышали о «лестничном марше»? Этот термин определяется как непрерывная последовательность шагов. Это может означать набор лестниц между этажами или между лестничными площадками. На самом деле не существует установленного правила для того, что можно назвать лестничным пролетом.

Что такое усиление лестницы?

Арматура / Арматура для лестницы – Установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.

Как рассчитать армирование лестницы?

Шаги для расчета армирования, необходимого для лестницы с изгибом:

  1. Найдите длину стержня X и стержня Y.
  2. Найдите число стержней X и стержней Y.
  3. Оценить общую длину стержней X и Y стержней.
  4. Узнайте общий вес требуемой стали.

Как работает лестница?

Лестница, лестничный марш, лестница, лестничный пролет или лестничный пролет — конструкция , предназначенная для преодоления большого вертикального расстояния путем разделения его на более мелкие вертикальные расстояния , называется шаги. Лестницы могут быть прямыми, круглыми или состоять из двух или более прямых частей, соединенных под углом.

Как сделать лестницу более безопасной?

Рассмотрите возможность установки лестничных перил , чтобы снизить риск поскользнуться и упасть. Наличие одной или другой стороны лестницы может помочь повысить безопасность лестницы в этом районе. Поручни должны позволять крепко держаться, но при этом не быть слишком горячими или холодными на ощупь.

Is 456 Дизайн лестницы

Талия: Толщина плиты перетяжки, на которой сделаны ступени, называется перетяжкой. Глубина (толщина) перетяжки — минимальная толщина перпендикулярно софиту лестничного марша (п. 33.3 ИС 456) . Ступени лестницы, опирающиеся на поясную плиту, могут быть выполнены из кирпича или бетона.

Как рассчитать объем бетонной лестницы?

Количество материалов для лестницы:

  • Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
  • Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
  • Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут.

Почему в лестнице 13 ступеней?

Или почему 13 шагов считаются неудачей? Вот одна из причин. Это происходит из-за суеверных верований . В китайском фэн-шуй лестница с нечетными номерами считается удачей, «четные» числа могут означать катастрофу и неудачу.

Что держит лестницу?

Перила : что такое перила? Перила, также называемые перилами, — это то, за что люди держатся для поддержки при подъеме и спуске по лестнице. Поручень крепится к вертикальным стойкам (балясинам) или стене вверх по одной или обеим сторонам лестницы.

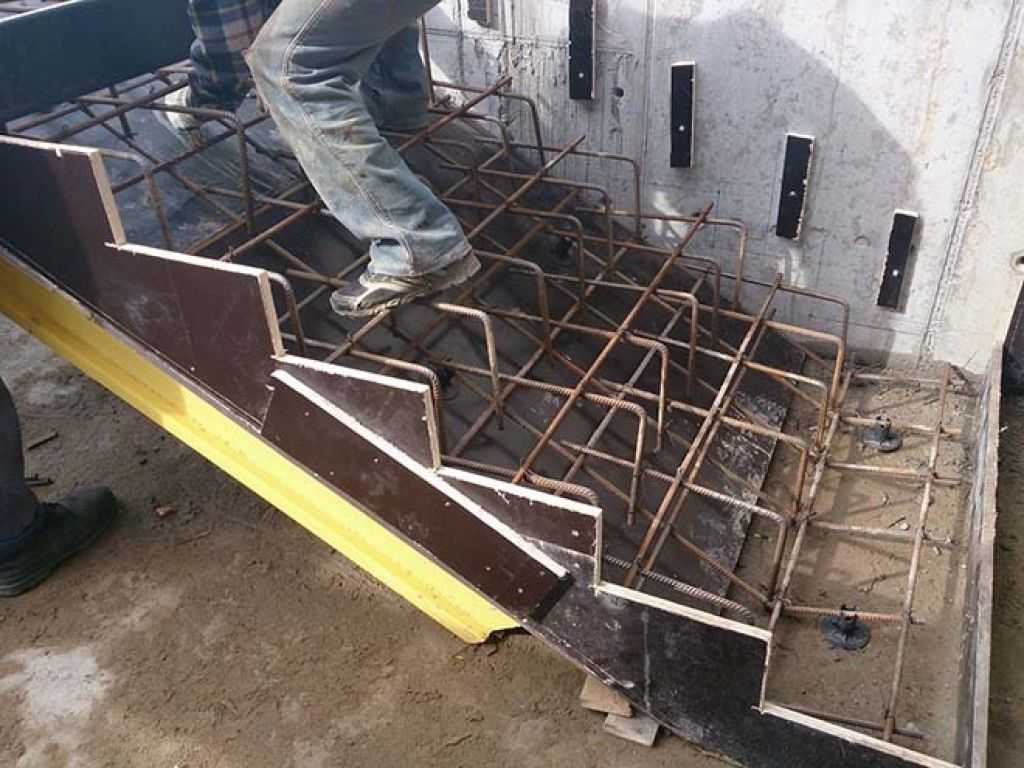

Лестничная арматура

Лестничная арматура – ​​установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.

Каковы характеристики хорошей лестницы?

Ниже приведены характеристики хорошей лестницы.

  • Должен быть свободный доступ со всех сторон здания.
  • Он должен хорошо проветриваться.
  • Должна быть широкая площадка в конце каждого марша.
  • Обычно в полете не должно быть более 12 шагов.

Как спроектировать лестницу?

Пример расчета лестницы высотой 2,60 метра.

  1. Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
  2. Рассчитайте высоту каждого подступенка: Высота помещения делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
  3. Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи будет равен 29.0,34 см.

Какое напольное покрытие для лестниц самое безопасное?

Лестницы из твердых пород дерева очень долговечны и могут быть безопасными, если вы установите нескользящие ступени или примете другие меры предосторожности, чтобы полированная поверхность не была скользкой. Ковер. Лестницы с ковровым покрытием обеспечивают большее сцепление, чем твердые поверхности, и более мягкие для ног. Ковровое покрытие также может предоставить более широкий выбор с точки зрения цвета и ворса.

Чем опасны лестницы?

Падение на лестнице может привести к сломанные кости , травма спинного мозга, рваные раны, повреждение мягких тканей, черепно-мозговая травма и другие серьезные виды вреда, не говоря уже о психической травме от такого события. И они могут быть вызваны: Плохим освещением.

Можно ли положить пробковый пол на лестницу?

Пробковый пол — это экологически безопасный способ отделки полов в вашем доме. Этот материал можно укладывать по всему дому, а можно использовать даже на лестнице вместо ковра или паркета.

Что является частью конструкции лестницы?

Двумя основными компонентами лестницы являются  проступь и подступенок . Проступь — это горизонтальный элемент, на который мы ставим ноги, а подступенок — вертикальный элемент, разделяющий ступени.

Какой вес может выдержать моя лестница?

В соответствии с требованиями международных строительных норм и правил, каждая ступенька лестницы должна выдерживать не менее 300 фунтов сосредоточенного веса . Плавающие лестницы не являются исключением, и, к счастью, наши плавающие ступени лестниц превышают это количество.

Стандарт для лестницы?

Строительные нормы IBC 2018 г. для подъема и марша лестниц: максимальный подъем 7 дюймов и минимальный пробег 11 дюймов (глубина проступи). Стандарт OSHA для подъема и марша по лестнице — максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов (глубина проступи). Максимальная высота одного лестничного марша IBC составляет 12.

Какой тип лестницы лучше?

Лестница идеально подходит для ограниченного пространства и небольших жилых помещений. Это один из самых компактных типов лестниц. Конечно, неплохо проверить строительные нормы и правила в этом районе, потому что часто они не разрешены в качестве главной лестницы.

Какой размер лестницы?

Ширина лестницы обычно варьируется в зависимости от типа здания, в котором находится лестница, но для обычного жилого дома стандарт обычно составляет  3 фута 6 дюймов (106,7 см) . Минимум в большинстве мест составляет 2 фута 8 дюймов (81,3 см). Если длина лестницы превышает 44 дюйма (111,8 см), поручни необходимы с обеих сторон.

Что такое бесплитная лестница?

Лестницы без перекрытий (также называемые пилообразными лестницами) предлагают эстетически привлекательные альтернативы в зданиях , и часто являются источником удивления для тех, кто не понимает принципов проектирования и детализации, лежащих в основе их конструкции.

Что такое лестница и ее виды?

Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Спиральные, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.

Что такое лестница-бабочка?

Лестница-бабочка — это  лестниц, которые начинаются с одной секции, ведущей к площадке, а затем разделяются на две секции, ведущие вверх в разных направлениях .

Сколько миль составляет 1000 ступеней лестницы?

Имея это в виду, если вы подниметесь на 1000 ступенек в день, это будет равно 17 000 дюймов, что меньше цели    в одну милю. Итак, если вы хотите пройти одну милю шагов, вам нужно будет подняться на 3727 ступеней (63 360, разделенных на 17 дюймов).

Что такое два лестничных пролета?

Лестничный марш – это набор ступеней между двумя этажами или двумя лестничными площадками . Лестничный марш также называют лестницей или лестничным пролетом.

Что такое лестница из железобетона?

Лестницы из железобетона могут быть наиболее распространенными лестницами, широко используемыми, чем любые другие типы лестниц. Этим лестницам можно легко придать любую желаемую форму, они более износостойкие и огнестойкие. Ступени железобетонных лестниц изготавливаются из обычного цементобетона.

Как сделать лестницу из железобетона?

Строительство  из  бетонных лестниц  включает такие этапы, как проектирование, подготовка фундамента, строительство опалубки, установка арматурных стальных стержней, бетонирование, отделка и отверждение.

Компонент Стандартный размер
Резьба 9–9,25 дюйма
Подставка 7,5–8,25 дюйма
Ширина 3 фута
Угол полета 30 – 45 градусов

Как рассчитать RCC для лестниц?

Количество материалов для лестницы:

  • Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
  • Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
  • Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут

Как рассчитать лестницу?

Пример расчета лестницы высотой 2,60 метра.

  1. Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота помещения делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
  2. Рассчитайте высоту каждого подступенка: Высота пространства делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
  3. Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.

Сколько стоит построить лестницу?

Постройка лестницы обходится среднему домовладельцу 1 916 долларов. Этот проект стоит от 903 до 2929 долларов, но может стоить от 350 до 5000 долларов. Однако вы можете заплатить до 10 000 долларов за более обширные или индивидуальные проекты.

Сколько существует типов лестниц?

Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Спиральные, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.

Какие лестницы без площадки?

Лестница, ведущая из подвала на второй этаж, примыкает к чилийскому дому на берегу озера. В отличие от забежных или L-образных лестниц, изогнутого типа не имеет площадок. Вместо этого лестница является непрерывной и следует за изгибом перил, создавая поразительное архитектурное решение.

Какая сторона лучше для лестницы?

Эксперты рекомендуют, чтобы лестница в вашем доме всегда поворачивалась по часовой стрелке , то есть либо с севера на юг, либо с востока на запад.

Сколько ступенек у лестницы в Великобритании?

Внутренние лестницы не должны быть длиннее 36 ступеней ; другая лестница должна быть установлена, отделенная площадкой, если вам нужна большая длина. Вокруг всех частей лестницы должно быть свободное пространство не менее двух метров. Ограничений по минимальной ширине лестницы нет.

Лестница находится под углом 45 градусов?

Лестница под углом 45 градусов не допускается правилами из-за стандартов максимального подступенка и минимального шага . Максимальный подступенок, разрешенный Международным жилищным кодексом (IRC), составляет 7-3/4 дюйма, но проступь 7-3/4 дюйма меньше, чем минимальная глубина проступи 10 дюймов.

Структурный анализ и проектирование пилообразных или бесплитных лестниц

Содержание

Введение

Пилообразные лестницы без перекрытий (рис. 1) — это тип лестницы, обладающий высокой эстетической привлекательностью. Эстетика и функциональность являются главными соображениями при проектировании зданий, поэтому, если вы научитесь проектировать и строить лестницы такого типа, было бы неплохо воплотить их в жизнь. В разных нормах есть свой способ проектирования лестниц такого типа, но я бы остановился на методе, изложенном в книге Рейнольдса и Стидмана (19).88), что соответствует BS 8110 и Еврокоду 2 (EC 2).

Рисунок 1; Лестница без перекрытий



Согласно Reynolds and Steedman (2010), Cusens (1966) показал, что если пренебречь осевым укорочением и учитывать только энергию деформации из-за изгиба, момент в середине пролета для пилообразной лестницы можно определить как общее выражение.

Где k = жесткость резьбы/жесткость подступенка, а j — количество витков

Если j нечетно,

Если j четно ,

Я отсылаю моего читателя к изучению принципов энергии деформации, чтобы лучше понять концепцию, определенную здесь.

Ступени в конструкции бесплитной лестничной клетки

Ступень 1; Выполните функциональный проект лестницы, чтобы определить длину пролета на основе лестничной клетки и, используя формулу Блонделя, определить подходящую длину резьбы (ухода) и высоту подступенка.

Таким образом, формула Блонделя гласит: 2R+T = 600 мм, где R = стояк, а T = резьба или проход (см. таблицу 1).

Таблица 1; Оптимальные размеры лестничного марша (мм) – BS 5395

Ступень 2 ; Выполните анализ нагрузки на основе руководства EC 2, чтобы определить расчетную нагрузку, n d . Расчетная нагрузка рассматривается как сосредоточенная нагрузка на средний пролет, как показано ниже (Рисунок 2)

Рисунок 2; Распределение нагрузки на бесплитную лестницу



Ступень 3 ; Определите k из приведенного ниже выражения (пояснение выражений см. на рис. 3)

рис. 3; Описание важных параметров лестницы



Где L t = длина прохода/резьбы; L r = длина стояка; h t = высота резьбы; h r = высота подступенка

Ступень 4 ; Определить коэффициент момента опоры по графику на рис. 4 на основе k и j

рис. 4; Таблица коэффициентов опорного момента

Используя коэффициент опорного момента, рассчитайте опорный момент на основе приведенного ниже выражения,

Опорный момент, M с = коэффициент x n d L 2

В противном случае выполните , шаг 4a

, шаг 4a ; Определить параметры k 11 , k 12 , k 13 и k 14 из j, которое является количеством заходов/витков, и определить опорный момент из выражения.

Шаг 5 ; Определить свободный изгибающий момент из выражения

Шаг 6 ; Определить максимальный момент в середине пролета (M o ) с выражением

M o = M – M s

Где M = свободный изгибающий момент и M s = опорный момент

Шаг 7 ; При необходимости начертите диаграммы изгибающего момента и поперечной силы. Они должны быть такими, как показано на рисунке

5; Диаграмма изгибающих моментов для бесплитной лестницы



рис. 6; Диаграмма поперечной силы для бесплитной лестницы



Ступень 8 ; Определите арматуру, необходимую для середины пролета и опоры, исходя из момента середины пролета и опорных моментов, и детализируйте плиту, как показано ниже. Из-за профиля ступени концентрации напряжений возникают во входящих углах, и фактические напряжения, которым необходимо сопротивляться, будут больше, чем те, которые рассчитаны на данный момент. Обратите внимание, что входящий угол — это любой внутренний угол, образующий угол 180 9 .1056 0 или меньше. В твердом объекте, подверженном внутренним или внешним нагрузкам, входящие углы создают высокую концентрацию напряжений. Чтобы противостоять таким нагрузкам, Кусенс рекомендует удвоить теоретически необходимое армирование (во входящих углах), если только в этих соединениях не используются подходящие галтели или выступы. Если это возможно, фактическое количество стали должно быть примерно на 10% больше, чем теоретически необходимое. Возможные схемы армирования показаны ниже (Рисунок 7)

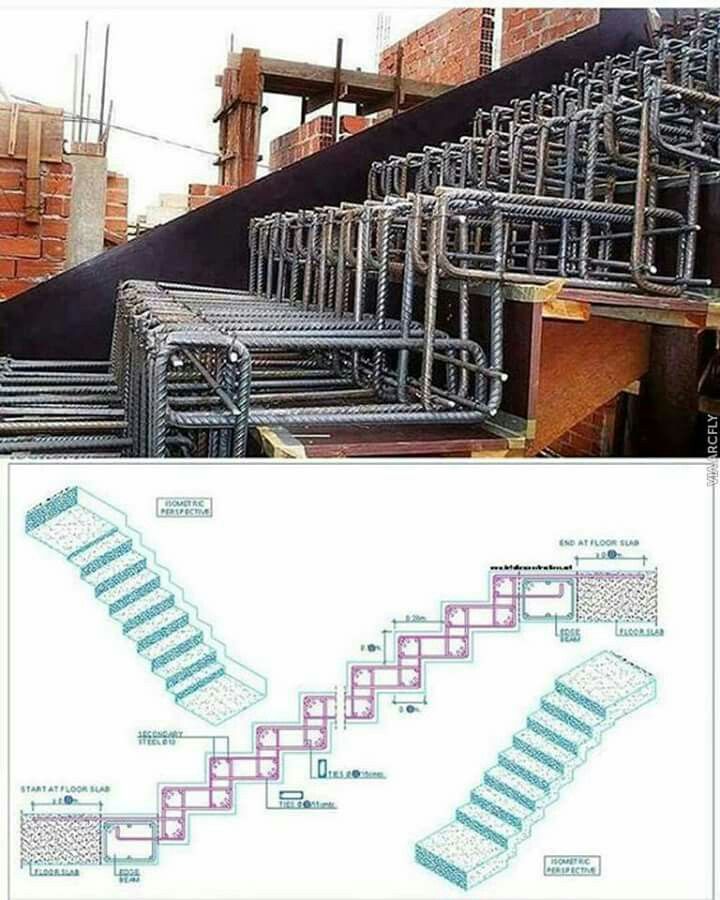

Рисунок 7; Расположение стержней в бесплитной лестнице



Рисунок 7 очень удобен, но практичен, если предусмотрены выступы, в противном случае стержни должны располагаться по углам от стены к стене, как показано ниже (Рисунок 8).

Рисунок 8; Расположение арматуры на входных углах



Если рисунок 7 невозможен, для арматуры можно принять рисунок 9

рисунок 9; Расположение арматуры в бесплитной лестнице



Пример

Предлагаемая бесплитная лестница имеет следующие геометрические детали и информацию о конструкции

Длина перехода/резьбы, L t = 300 мм

Длина подступенка, L r = 150 мм

Высота резьбы, h t = 125 мм

Высота подступенка, h r = 125 мм

Количество витков = 6

Ширина ступени = 1200 мм

Длина ступени 3 = 900 900 х 6 Переменное действие (публичный доступ) = 3,0 кН/м 2

Вес из-за отделки 1,5 кН/м 2

Удельный вес бетона = 25 кН/м 3

Характеристическая прочность бетона, f 7 5 Н/м = 2 ;

Нормативная прочность стали, f yk = 460 Н/мм 2

Определить опорные моменты и промежуточный момент и рассчитать лестницу

Этап 1 ; Функциональные параметры конструкции указаны выше

Шаг 2; Нагрузка

Собственный вес лестницы = {[(L t x h t ) + (L r x h r )]/L t } x f ck = [0, ck x 0,125) + (0,15 x 0,125)]/0,3 x 25 =

0,1875 x 25 = 4,69 кН/м 2

Вес отделки = 1 кН/м 2

Всего = 1,6 + 1,6 постоянного действия 4,69 кН/м = 5,69 кН/м 2

Переменное действие = 3 кН/м 2

Расчетное действие, n d = 1,35 г k + 1,5q k = 1,35 (5,69) + 1,5 (3) = 12,18 кН/м на м ширины, скажем, 13 кН/м на м ширины

Этап 3; Определение K

K = (H T 3 L R )/ (H R 3 L T ) = (125 3 X 150) (125 3 x11057 x11057 3 3 3 3 3 3 3 3 3 ) = (125 3 x 150) (125 9106 3 ) = (125 3 x 150) (125 3 ) = (125 3 x 150) (125 9106 3 ) 300) = 150/300 = 0,5

Шаг 4 ; Определить коэффициент опорного момента из графика на рисунке 4 на основе k и j

Поскольку k = 0,5 и j = 6, коэффициент опорного момента из графика = -0,875

Опорный момент, Ms = -0,0875 x 13 x 1,8 2 = -3,69 кНм

Используя формулу для оценки этого значения, поскольку j четно,

 = ((1/48) x 6 x (6-1 ) x (6-2) = 2,5

 = (1/48) x (6-1) x (6-2) x (6-3) = 1,25

 = (1/2) x (6-1) ) = 2,5

 = (1/2) x (6-2) = 2

M с = [13 x 1,8 2 (2,5 + (0,5 x 1,25))]/6 2 [2,5 + (0,5 х 2)] = 131,625/126 = 1,044 кНм (значение ниже, чем полученное из таблицы) Будем исходить из значения из таблицы

Шаг 5 ; Определить свободный изгибающий момент. Поскольку j четно, свободный изгибающий момент M = (1/8) x 13 x 1,8 2 = 5,265 кН·м

Шаг 6 ; Определить максимальный момент в середине пролета (Mo) по формуле

M o = 5,265 – 3,69 = 1,575 кНм

Шаг 7 ; При необходимости начертите диаграммы изгибающего момента и поперечной силы. Они должны быть такими, как показано на рисунке

Шаг 8: Оценка площади армирования: В бесплитной лестнице звенья проектируются, а основные стержни предусмотрены. Обычно это 6 баров на ссылку и того же размера, что и ссылка.

M Ed = 1,575 кНм

b = 1000; f ck = 25 Н/мм 2

При размере стержня 12 мм и защитном слое бетона 25 мм d = 150 – 25 – (12/2) = 119 мм

k = 1,575 / (25 x 1000 x 119 2 ) = 0,00445 <0,167 OK

z = D (0,5 + √0,25 — 0,882K) = 0,99d ˃ 0,95d, используйте 0,95d

z = 0,95 x 119 = 133 мм

A . s1 = 1,575/ (0,87 x 460 x 113) = 34,83 ​​мм 2 /м при h22@ 300 мм c/c (377 мм 2 /м)

Проверка на сдвиг

Максимальное расчетное усилие сдвига, M Ed = 11,7 кН/м

k = 1 + √ (200/d) = 1 + √1 (9)0/ = 2,30 ˃2,0, используйте 2,0

ρ L = A S1 /BD = 34,83 ​​/(1000 x 119) = 0,000293 ≤ 0,02

В RD, C = [0,12K (100ρ L F, C = [0,12K (100ρ L F. ck ) 1/3 ] bd = [0,12 x 2 (100 x 0,000293 x 25) 1/3 x 1000 x 119 = 25,75 кН/м

Начиная с V Ed (11,7 кН/м) ˂ V Rd,c (25,75 кН/м), сдвиг выполнен

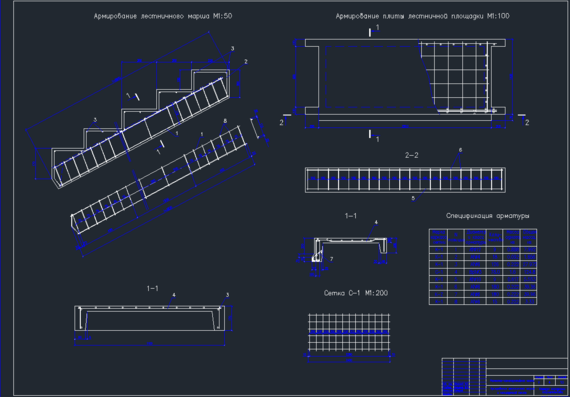

Детали армирования Рисунок 10; Детали армирования



Ссылки

Cusens, A. R. (1966): Анализ бесплитных лестниц. Бетон и строительная техника 61 (10), стр. 359–64.

Рейнольдс, К.Э. и Стидман, Дж.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
