Особенности армирования монолитной лестницы
25 октября 2020
11524
Оглавление: [скрыть]
- Правила армирования
- Проведение установки
- Особенности двухмаршевых лестниц
Несмотря на высокий уровень популярности деревянных или железных лестниц, при строительстве частных домов нередко используются и монолитные конструкции, которые идеально подходят для соединения нескольких этажей.

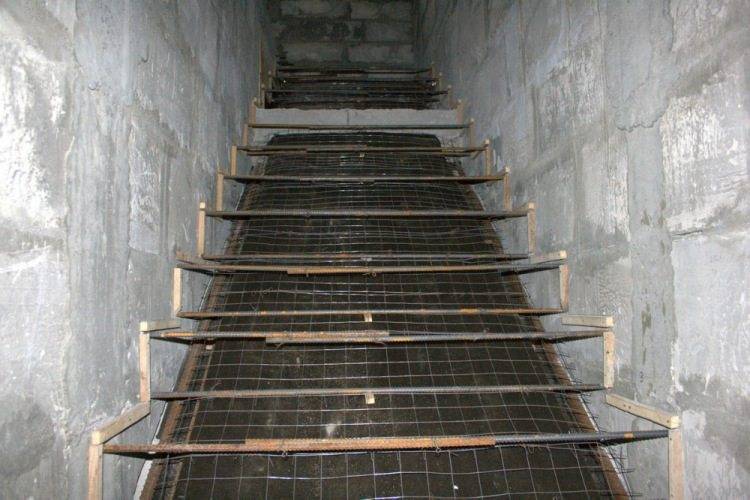

Схема армирования лестничного марша.
Лестницы такого вида имеют множество преимуществ. Их не только легко изготовить, но и использоваться они будут достаточно долгое время, которое не сравнить с временем использования лестниц других видов.
Монолитная лестница из бетона массивная и материалоемкая, но при этом надежная и прочная. А при правильном подходе она может стать настоящим украшением дома.
Правила армирования
Возведение любого сооружения из бетона требует проведения трех основных этапов:
- сборка опалубки;
- устройство арматурного каркаса;
- заливка бетона.
Не является исключением и строительство бетонной лестницы. При этом на сложность работ в основном влияет конструкция будущего сооружения, его форма и размеры.
Опалубку специалисты считают самым сложным этапом возведения монолитных лестниц. Так, к примеру, бетонная конструкция спиралевидной формы потребует создания криволинейной опалубки, для чего необходимо большое количество щитов неправильной формы и опор, поддерживающих эти щиты. Кроме того, для возведения лестницы подобного типа будет необходим сложный арматурный каркас, способный придать сооружению требуемую жесткость.
Если говорить о лестницах простой формы, то обустройство каркаса из арматуры в этом случае является достаточно легким делом, с которым может справиться даже человек, никогда до этого не занимавшийся строительством.
Для того чтобы понять принцип армирования бетонной лестницы, необходимо рассмотреть силы, влияющие на ступени простой одномаршевой конструкции.

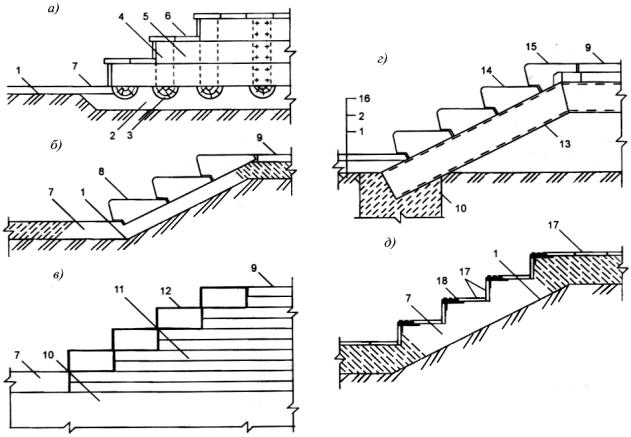

Схема армирования лестницы.
Речь идет о силе тяжести. Она возникает под воздействием веса самого сооружения, людей, находящихся на нем, имущества, переносимого не нему. Влияние силы тяжести приводит к тому, что в нижней части конструкции бетон растягивается, а в верхней сжимается. Как известно, бетон крайне непрочен при растяжении, поэтому, чтобы лестница смогла выдержать воздействие силы тяжести, ей необходимо армирование. При строительстве одномаршевых лестниц в частных домах можно использовать оптимальную схему армирования, где арматурный каркас возводится только в нижней части конструкции.
Нередко используется способ установки каркаса, при котором в верхнюю часть конструкции закладывается стальная сетка с размерами ячеек 100х100х5. Эта сетка не увеличивает жесткость сооружения и используется только для защиты ступеней от случайных сколов при ударах.
Определить параметры продольного армирования одномаршевой монолитной лестницы можно по таблице, приведенной ниже:
| Длина лестничного пролета, м | Расстояние между прутками, см | Высота плиты лестницы, см | Диаметр арматуры, мм |
| 2 | 19 | 10 | 10 |
| 3 | 17 | 15 | 10 |
| 4 | 15 | 20 | 12 |
| 4,5 | 13 | 22 | 12 |
| 2 | 12 | 25 | 12 |
| 5,5 | 11 | 27 | 14 |
| 6 | 10 | 30 | 14 |
Если процессу армирования подлежит двухмаршевая лестница, имеющая монолитную площадку, то каркас должен возводиться как в нижней, так и в верхней части конструкции, при этом захватывая площадки.
Параметры верхнего армирования выбираются по аналогии с нижним.
Вернуться к оглавлению
Проведение установки
Для того чтобы осуществить армирование монолитной лестницы, потребуются следующие материалы:

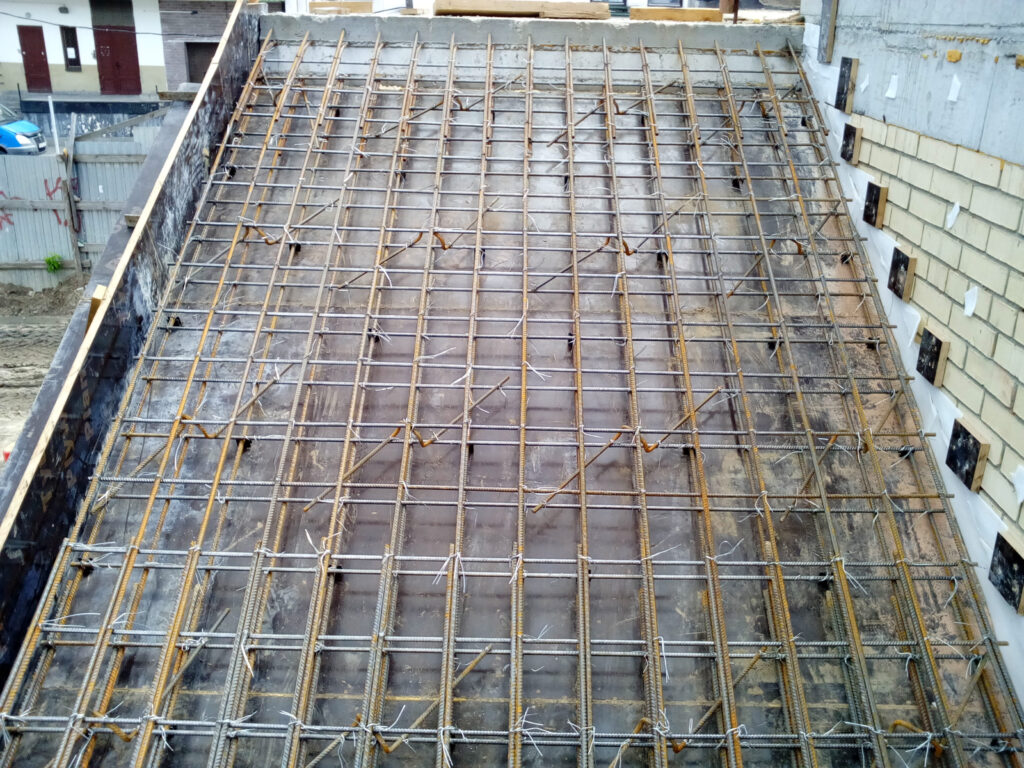

Схема армирования бетонной лестницы.
- Строительная арматура, диаметр которой зависит от параметров сооружаемой конструкции.
- Отожженная вязальная проволока (или электротехнические пластиковые хомуты).
- Пластиковые фиксаторы.
- Сетка с диаметром 4 мм для армирования ступеней.
Также необходимо подготовить следующие строительные инструменты:
- Сварочный аппарат.
- Электрический шуруповерт.
- Крючок для шуруповерта.
Когда материалы и инструменты подготовлены, можно приступать к возведению каркаса бетонной лестницы.
Изначально на основании приведенной таблицы рекомендуется составить схему армирования, в которой будут соблюдаться необходимые расстояния между прутками арматуры и учитываться особенности конструкции.
Для того чтобы арматура сохраняла правильное положение, все стержни должны быть надежно скреплены между собой. Этого можно достичь двумя способами — сваркой (при наличии сварочного аппарата) или вязкой.
Существует мнение, что использование сварки снижает прочность арматурного каркаса. Это относится только к закаленной высокопрочной арматуре, которая после сварочных работ теряет многие свои характеристики. Для обычной же строительной арматуры сварка не страшна.
Если при проведении строительных работ сварочный аппарат не используется, стержни скрепляются при помощи отожженной вязальной проволоки. Для этого в электрический шуруповерт закрепляется крючок, которым и производится вязка.
В последнее время на строительном рынке появились электротехнические пластиковые хомуты, которые также могут быть использованы для скрепления стрежней арматуры друг с другом.
Схема опалубки ступеней.
При укладке арматуры на основание опалубки между ними должно сохраняться расстояние в 3 см. Выдержать установленный параметр позволят пластиковые фиксаторы, имеющие форму «стула». Фиксаторы подкладываются под стержни в местах их связывания или сваривания. Благодаря этому полученная сетка из арматурных прутьев не имеет перекосов и неровностей.
При связывании силовой арматуры, состоящей из кусков, нахлест одного стержня на другой должен составлять не менее 50 диаметров используемой арматуры.
После установки базового каркаса к нему можно прикрепить сетку, предназначенную для придания жесткости ступеням будущей конструкции.
Если каркас устанавливается для бетонной двухмаршевой лестницы или лестницы более сложной формы, их площадки необходимо прочно закрепить в стене.
Вернуться к оглавлению
Особенности двухмаршевых лестниц
При этом армирование осуществляется следующим образом.
В стенах дома на уровне лестничных площадок формируются углубления размером 20х20 см.
В углубления заводятся концы прутков арматуры, из которых составляются так называемые железобетонные венцы, удерживающие тяжелые лестничные конструкции. В бетонной монолитной стене для формирования венцов закладываются пенопластовые или деревянные блоки нужного размера. В домах, где стены возводятся по технологии «термодом», лестничные площадки и марши обычно армируются одновременно с возведением стен.
Когда арматурный каркас лестницы возведен, можно приступать к следующему этапу строительства — бетонированию.
армирование железобетонной лестницы, чертеж монолитных ступеней
Содержание
- 1 Армирование монолитной лестницы из бетона
- 2 Преимущества монолитных лестниц
- 3 Схема армирования
- 3.1 Армирование одномаршевой лестницы
- 3.2 Армирование двухмаршевой лестницы
- 3.3 Инструкция
- 3. 4 Чертежи
- 4 Армирование лестничных маршей — советы и рекомендации
- 5 Технология армирования элементов маршей DWG-ступеней
- 6 Бетонирование на лестничной площадке
4 ЧертежиНа входе в дом и для подъема на этажи помимо прочих конструкций сооружают бетонные. Важный момент строительства — армирование лестницы.

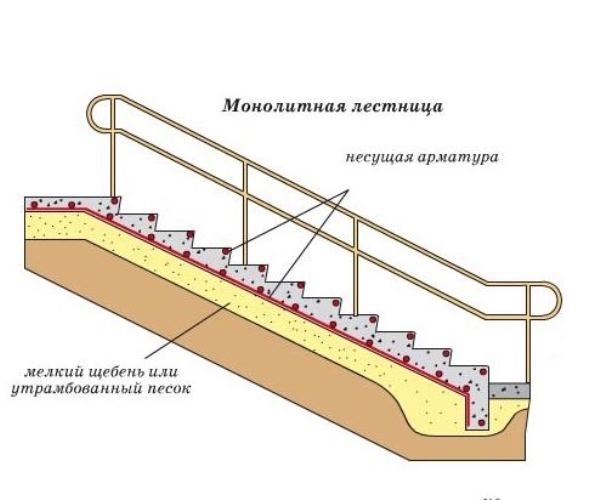

Выполнение армирование лестницы из бетона.
Армирование монолитной лестницы из бетона
Материал сам по себе прочный, хорошо противостоит сжатию, но боится изгибов и растяжений. Он выдерживает нагрузку до какой-то степени, дальше начинает разрушаться. Чтобы предотвратить нежелательные последствия, бетон усиливают арматурой.
Она образует каркас, который обеспечивает прочностные характеристики конструкции:
- предотвращает появление трещин;
- создает безопасные условия эксплуатации;
- обеспечивает долговечность изделия;
- позволяет создавать элементы конструкции, монтировать по отдельности, перевозить.
С помощью арматуры в опалубке также создают нестандартные конфигурации сооружений.
Преимущества монолитных лестниц
Изделия выделяются среди подобных по назначению положительными качествами, это:
- Долгий срок эксплуатации без ремонта.
Требуется только обновление декоративных элементов. - Стойкость к влаге и температурным колебаниям.
Материал с пониженной гигроскопичностью, поэтому не разрушается при сильных морозах. - Монолитное сооружение не издает посторонних шумов.
Передвижение человека не сопровождается скрипом или стуком. - Повышенная прочность.
Армированный бетон выдерживает вес не только человека, но и более массивных предметов.
Армирование лестницы в частном доме.
Возведение монолитной лестницы в доме укрепляет здание, объединяя основу и панели перекрытия. Если установить конструкцию в начале строительства, это облегчит доставку необходимых материалов.
Схема армирования
Для сборки арматурного каркаса используют стальные прутки различного сечения.
Применение слишком толстого материала нежелательно — он только прибавляет вес сооружению, не влияя ощутимо на прочность. Самый приемлемый вариант — специальные стержни с рифленым профилем.
Армирование одномаршевой лестницы
Такая лестница самая простая, нагрузку выдержит каркас, выполненный в 1 слой. Сначала укладывают продольные прутья диаметром 10-12 см. По правилам при длине пролета 2 м расстояние между ними 19 см. С увеличением на каждый 1 м шаг уменьшают на 2 см. Поперечные стержни располагают через 20 см, образуя прямоугольные ячейки.
Все элементы надежно скрепляют между собой. Используется сварочный аппарат или связывание мягкой проволокой. Считается, что сварка ослабляет металл. Это верно только по отношению к высокопрочным арматурным стержням, простым строительным она не вредит. Существует альтернативный вариант — в магазинах встречаются специальные хомуты из пластика, которыми фиксируют арматуру.
Длины прутов может не хватать на весь пролет, их необходимо состыковать.
При сварке нахлест должен составлять 12-15 см. Если используется вязка проволокой, его увеличивают до 0,5-0,6 м.Расстояние от каркаса до днища опалубки должно составлять 3 см. Важно, чтобы оно было одинаковым по всей конструкции. Наиболее легко добиться этого, если каркас устанавливается на специальные фиксаторы, продающиеся в магазинах. Они выполнены из пластика в форме стула. Их равномерно выставляют под всем каркасом, обязательно — в местах сваривания или связывания.
Встречаются советы о заделке концов арматурных стержней в отверстия, высверленные в стенах. Для одномаршевой лестницы без площадки это необязательно, но такой вариант укрепляет конструкцию.

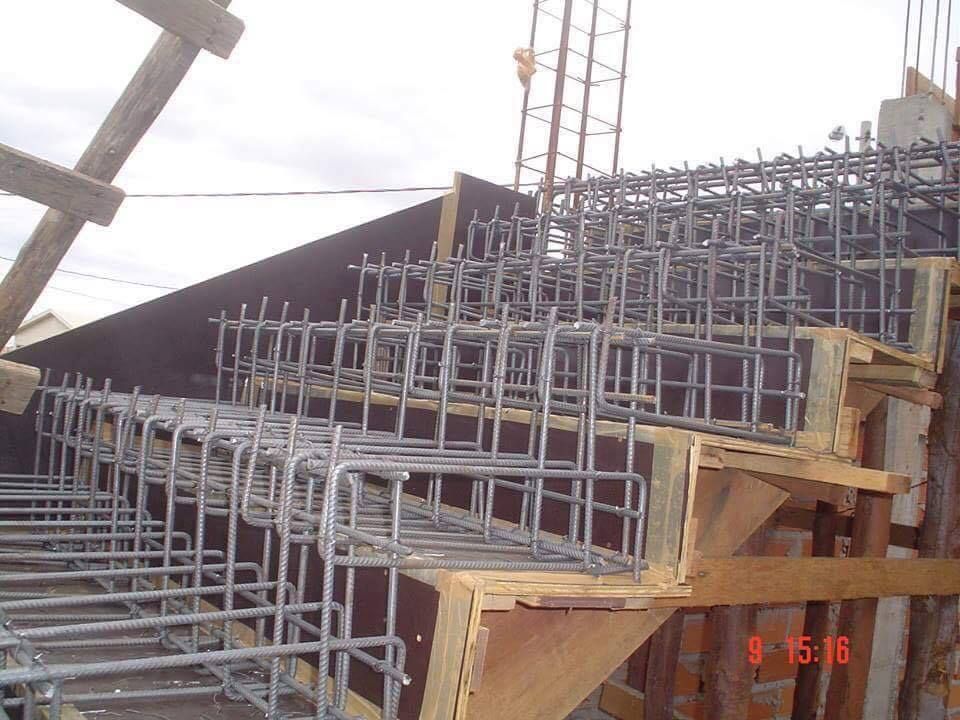

Монолитная лестница укрепляет здание.
Армирование двухмаршевой лестницы
Сооружение каркаса для бетонной лестницы с 2 пролетами сложнее. Возникает большая нагрузка на верхнюю и нижнюю части под собственным весом, что требует большего усиления, особенно площадок. Для этого на их уровне в стенах пробивают углубления на 20 см, куда заводят концы арматуры.
Если дом из монолитного бетона, в процессе строительства закладывают блоки, которые при возведении лестницы выбивают. Если невозможно сформировать ниши, делают опорную колонну.
Армируют пролеты и лестничные площадки. Для усиления конструкции формируют двухслойный каркас — лестница будет надежной и прочной. Расстояние между сетками в 15 см выдерживают вертикальными фиксаторами из прутков диаметром 8 мм.
Инструкция
При сборке каркаса выполняются однотипные операции после установки опалубки.
Он собирается в такой последовательности:
- Укладывают продольные пруты с одинаковым шагом, если не хватает длины, стыкуют. В местах перехода на верхнюю площадку изгибают, концы заводят в стену.
- Подкладывают фиксаторы, привязывают поперечные стержни. На верхней площадке они не нужны — вместо них заводят продольную арматуру со второго марша.
- Принимаются за нижнюю площадку. Сгибают стержни и привязывают к продольным на пролете. Укладывают поперечные пруты, скрепляют.
Усиливать ступени арматурной сеткой необязательно — они почти совсем не испытывают напряжения.
Чертежи
Бетонную лестницу в частном доме необходимо рассчитать, составить схему.
Можно воспользоваться стандартными размерами: пролет шириной 1 м, лестничная площадка — 1,1 м. Длина марша зависит от угла наклона лестницы: чем он больше, тем короче пролет.
Этот параметр важен для определения необходимого метража, расчета и подбора арматуры. Подсчитывают, сколько стержней потребуется для продольной и поперечной укладки, какая общая длина. Учитывают, что на стыковку уходит часть метража.
Рисуют чертеж, на котором указывают расположение арматуры, расстояние между прутами. По этому эскизу выполняют всю дальнейшую работу. Она несложная, наиболее важный момент — правильно рассчитать расстояние и придерживаться его. Специалисты считают, что арматурный каркас из стержней диаметром 12 мм с ячейками 20×20 см — лучший из возможных вариантов для монолитной конструкции в частном доме.
Армирование лестничных маршей — советы и рекомендации
От каркаса зависит прочность и долговечность бетонной лестницы.
Советы помогут начинающим строителям выполнить работу качественно:
- Если нет желания делать каркас из стержней, можно купить готовую арматурную сетку с ячейками 100×100 мм, толщина металла — 5 мм. Ускорит вязание проволокой крючок. Специалисты вставляют его в шуруповерт и делают вязку.
- Кроме прутьев, каркас ничем усиливать не нужно. Различные уголки, швеллеры в конструкции — это бесполезная трата дорогого металла.
- На лестничной площадке пруты связывают отожженной проволокой диаметром 6 мм. Стыки не должны находиться напротив — их располагают в шахматном порядке.
- Длина стержней должна быть такой, чтобы концы прятались в бетоне и не ржавели. С каждой стороны их покрывают слоем раствора не менее 1,5 см.
Многих смущает сложная конструкция лестницы. Если посмотреть взглядом профессионального строителя, то это обыкновенная железобетонная плита.
У нее просто ломаная форма, которую придают ступени.

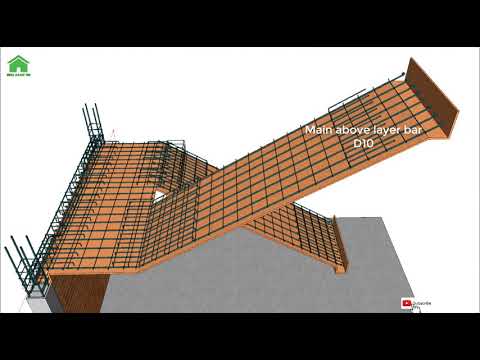

Армирование двухмаршевой лестницы.
Технология армирования элементов маршей DWG-ступеней
Многие десятилетия специалисты строительных компаний используют программу AutoCad, которая помогает делать расчеты. Она выполняет чертеж, который можно сохранить в формате 2D и 3D. Это упрощает подготовку и само строительство лестницы.
Программа позволяет даже непрофессионалу просчитать армирование лестничных маршей и получить индивидуальный чертеж. Расчет сложных винтовых конструкций с забежными ступенями доступен только профессионалам — требуются специальные знания.
Программа рассчитывает не только армирование, но и другие параметры:
- Форму лестниц.
Классические очертания прямоугольные, но иногда боковины маршей непараллельные или криволинейные. Площадки тоже не всегда прямоугольные, можно использовать любые профили. - Создание площадок и поворотов.
Задается общая высота лестницы, на основании размера проступи вычисляется длина маршей, создаются площадки. - Материал.
Параметр, который задается для расчета веса, прочности. С его учетом подбирается стиль.
Рассчитать лестницу, арматурный каркас — задача непростая. Программа сильно сокращает время на выполнение этой работы, проводит точные вычисления.
Бетонирование на лестничной площадке

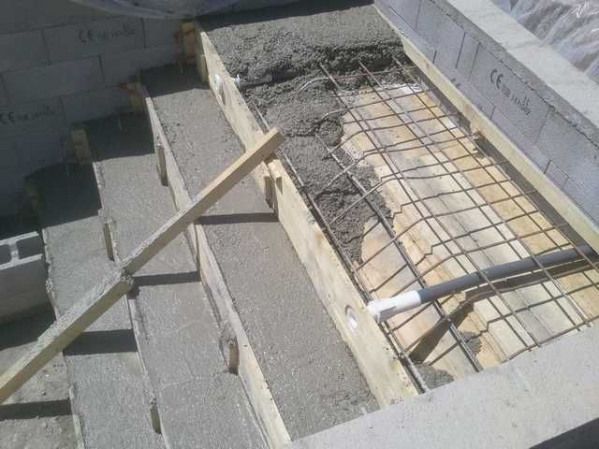

Вариант для армирования лестницы из бетона.
Кроме хорошего каркаса, для лестницы требуется качественный бетон и правильная заливка. Для бетонирования годится раствор не ниже марки 200.
Для приготовления берут ингредиенты в составных частях от объема:
- цемент М400 — 1;
- сухой чистый песок — 2;
- щебень — 4.
Главную роль играет цемент, он должен быть свежим. Качество раствора повышают пластификаторы, которые применяют в соответствии с инструкцией. Воды берется 0,5 объема цемента или немного больше.
Готовить раствор лучше в бетономешалке, соблюдая последовательность:
- включают миксер и засыпают щебень, чтобы хорошо очистить стенки;
- добавляют песок и перемешивают;
- доливают воду.
При ручном приготовлении сначала перемешивают цемент с песком до однородной массы, затем заливают воду. В цементно-песчаный раствор добавляют щебень. Необходимо обеспечить непрерывный процесс заливки, поэтому нужны помощники, чтобы готовили и подносили раствор. Работу начинают снизу. Если невозможно забетонировать всю лестницу одновременно, обязательно заканчивают хотя бы 1 марш, площадку.
Для уплотнения раствора применяют вибратор. Штыкование отрезком арматуры не приносит хорошего результата, воздушные пузырьки остаются, конструкция от этого ослабевает. По окончании работы поверхность прикрывают пленкой, чтобы медленнее испарялась влага.
Особенно это важно при бетонировании крыльца, где раствор сушит солнце и ветер. Если процесс пойдет быстро, могут появиться трещины. Опалубку снимают через 3-4 недели, когда бетон достигнет почти полной прочности.
Лестничная арматура | Детали армирования лестницы | Лестничная оценка
Содержание сообщения
Что такое лестница? Лестница определяется как набор из ступеней из одного этажа на другой этаж или комбинации подступенка и ступеней для облегчения перемещения с одного этажа на другой 9007 с одного этажа на 9 в доме .
Лестница является одним из важных компонентов любого здания конструкции . Лестница обеспечивает легкий доступ с одного уровня на другой уровень выше или ниже.
Детали лестница смета необходима перед конструкция любая лестница а также усиление лестницы расчеты.
Подробнее: Лестница на собачьих ножках Детали и расчет конструкции
Various Components of Stairs
The following are the different stairs components,
- Step
- Tread
- Riser
- Going
- Fligh t
- Landin г
- Нож
- Линия носка
- Намотчики
- Тетива или стрингеры 0062 Newel Pos t
- Soffit
- Baluster/Spindle
- Balustrade
- Railing
- Handrail
Read More: How To Calculate Количество стали по чертежу
Расчет арматуры лестницы Стальная арматура лестницы
Расчет арматуры лестницы
Staircase Estimation SheetThe following is staircase steel calculation excel sheet,
No. | Description | Nos. | Length | Width | Depth | Quantity | Unit | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | RCC Работы (1:1,5:3) Включая центрирование и опалубку, но без армирования | ||||||||||||
| i) Base on Toe Wall: H = 0.23 + 0.05 + 0.025 = 0.305 m | 1 | 1.00 | 0.30 | 0.305 | 0.09 | cu. м. | |||||||
| ii) Waist Slab of Flight: L = √(2.75²+1.65²) = 3.21 m | 2 | 3.21 | 1.00 | 0.305 | 0.96 | cu. м. | |||||||
| iii) Landing(Middle & First Floor) B = 1.20 + 0.15(Bearing) = 1.35 m | 2 | 2.30 | 1.35 | 0.305 | 0.93 | cu. м. | |||||||
| IV) Шаги без сбоя | 2 × 11 | 1,00 | 0,5*0,25 | 0,305 | 0,25 | . м. | |||||||
| 2 | 20 мм цементная штукатурка (1:6) шаг | ||||||||||||
| Tread | 2×11 | 1.00 | 0.25 | 5.50 | sq. m. | ||||||||
| Восстание | 2 × 11 | 1,00 | 0,15 | 3,30 | . | ||||||||
| Концы шагов | 2×11 | 0,5×0,25 | 0,15 | 0,41 | кв.м. | ||||||||
| Внутренний край плиты талии | 2 | 3,21 | 0,15 | 0.966 | 0. 96969 | 0.96969 | 0,157 | . | |||||
| 3 | 2.5 cm nosing in steps in 1:3 Cement Mortar | 2×12 | 1.00 | 24.00 | пробег. М | ||||||||
| 4 | 2,5 см С. С. | ||||||||||||
| 5 | M.S ornamental grill for railing | 2 | 3.21 | 1.00 | 6.42 | sq. m. | |||||||
| 6 | Декоративный деревянный поручень | 2 | 3.21 | 24.00 | пробег. м |
| 7 | Армирование: Основная сталь 100 диам. @ 120 мм C/C | ||||||
|---|---|---|---|---|---|---|---|
I)). 0157 @ | 0,62 | 30,94 | кг | ||||
| L = 3,21 + 0,3 (ATE) + 1,2 + 2X9X0,0107 (HOCK) –3,21 + 0,3 (ATE) + 1,2 + 2X9X0,010 (крюк) –3,21 + 0,3 (ATE) + 1,2 + 2X9X0,010 (крюк) — 2,21 + 0,3 (ATE) + 1,2 + 2X9X0,0107 (HOKE) — 2,21 + 0,3 (ATE) + 1,2 + 2X9X0,0107 L = 3,21 + 0,3 (ATE). | |||||||
| No. of Bars = (1/0.12) + 1 = 9.33 =10 | |||||||
| ii) For the upper flight, middle and first-floor landing | 10 | 6.04 | @ | 0.62 | 37.45 | kg | |
| L = 0.15+1.2+3.21+ 1.2+0.15+2x9x0.010 – 2×0.025 = 6.04 | |||||||
iii) Top bars ( 10mm dia. ) in middle and First-floor посадка. | |||||||
| L = 0.15 + 1.2 + 47 x 0.010(Ld) + 2x9x0.010 – 0.025 = 1.98 m | 2×10 | 1.98 | @ | 0.62 | 24.55 | kg | |
| Total | 92.9 | kg |
Читать Подробнее: E Стимул здания с планом
Расчет подкрепления лестницы
Скачать Шепта Excel
Следующий лист Excel. Лист оценки Excel Скачать
Смотреть видео: Как рассчитать количество бетона и стали для лестницы
Вам также может понравиться
- Лестница на собачьих ножках | Дизайн лестницы с собачьими ногами | Лестницы для собачьих ног | Лестница с изгибом
- Части лестницы | Части лестницы | Лестничные компоненты | Детали лестницы | Лестничная терминология
- Что такое лестница | Расчет подступенка и ступени | Расчет конструкции лестницы | Проступь и стояк | Детали лестницы | Rise and Tread
- Лестничный марш | Сколько лестничных пролетов на этаже | Типы лестниц | Сколько шагов в лестничном пролете | Два лестничных пролета | Лестничная клетка
- 5 типов лестниц | Типы лестниц | Типы лестниц Дизайн
Поделитесь этим постом
Скачать строительный лист Excel
это объявление
Как рассчитать количество лестниц | График гибки бетона и стержней (BBS)
Калькулятор подъема и пробега лестницы
Расчет трех различных частей лестницы, как показано ниже
- Расчет бетона для лестницы
- Таблица гибки стержней для лестницы
Сначала начните вычисление суммы лестниц.
Ступенька — это обрывок лестницы, на которую ступили. Это верхняя или плоская поверхность, на которую нужно надавить ногами. На него наступают при подъеме или спуске по лестнице.
Он имеет такую же толщину , как и другой пол . На лестнице всегда на одну ступеньку меньше, чем подступенков. Общее горизонтальное расстояние лестницы будет равно количеству нитей, сложенных вместе.
Горизонтальная проекция ступени лестницы называется проступью. Он также известен как идущий в жилых зданиях , предусмотренная длина протектора составляет 250 мм , а в общественных зданиях максимальная длина составляет от 270 мм до 300 мм .
Подступенок: Этот подступенок представляет собой вертикальную часть между каждой ступенькой на лестнице.
Не все лестницы имеют подступенки. ступеней без подъема называются открытой резьбой.
В последнее время популярность лестниц с открытым подступенком возросла. Лестница с закрытыми ступенями имеет подступенки. Эта вертикальная доска f образует лицевую сторону ступени, а также образует пространство между одной ступенькой и следующей.
Предусмотренный подъем может быть равномерным. Обычно высота составляет от 150 мм до 175 мм в жилых зданиях, а высота – от 120 мм до 150 мм в общественных зданиях. Однако в коммерческих зданиях предусмотрена большая надбавка с учетом экономической площади этажа.
Выступ: Выступ — это плоский выступающий край лестницы, на котором происходит наибольшее пешеходное движение. В основном это полукруглый молдинг, закрепленный на концах тех нитей, которые видны на половине, закрывающей место, где балясины входят в ступени.
Выступ — это граница проступи, выступающая за лицевую сторону подступенка и лицевую сторону нарезной колонны . Это место, где нить над подступенком выступает над ним. Иногда протектор может не иметь выступа.
Базовая рейка или башмак
В системах, в которых балясины не начинаются с ступеней, они идут к базовой рейке. Это позволяет использовать одинаковых балясин, избегая второй проблемы с балясинами.
Приземление:Это платформа, предусмотренная между двумя рейсами.
Как рассчитать количество лестниц?
Здесь мы собираемся рассчитать количество лестниц. Разделим количество лестниц на две части. В первой части мы рассчитаем бетон, затем рассчитаем всю сталь.
- Расчет бетона для лестницы
- Таблица гибки стержней для лестницы
ДАВАЙТЕ ДЕЙСТВИЯ х Ш х В
Секция 2
- Площадь бетонной плиты Wasit = Д x Ш x В x Н
- Площадь бетонной плиты Wasit = 3,85 м x 1,5 м. х 0,150 М. х 2 №
- Площадь бетонной плиты Wasit = 1,732 куб.м . ——– (2)
Секция 3
- Бетонная площадь ступеней = L x Объем треугольной площади x N x Q
- Бетонная площадь ступеней = 1,5 м x (0,300 м x 0,150 м x (1/2)) x 2 шт. X 11 шт.
- Площадь ступеней бетона = 0,75 куб.м. ——— (3)
Секция 4
- Бетонная площадь балки = Д x Ш x В x Н
- Бетонная площадь балки = 1,5 м x 0,44 м x 0,300 м x 2 №
- Бетон посадочной площадки = 0,400 куб.м. ——— (4)
- Всего бетона лестницы = (1) + (2) + (3) + (4)
- Общий бетон лестницы = 0,830 куб. м. + 1,732 куб.м. + 0,75 куб.м. + 0,400 куб.м.
м. + 1,732 куб.м. + 0,75 куб.м. + 0,400 куб.м. Детали усиления лестницы
Спецификация секции 1
- Распределительная шина 8 мм C/C 120 мм Длина 3,25 дюйма по оси Y Зона распределения 1,5 м
- So No, стальной стержень 8 мм = 1,5 м. / 0,120 м. = 12,5 Nos
- Рассмотрим стальной стержень № 13 для верхней стороны + стальной стержень № 13 для нижней стороны
- Масса распределения стального стержня диаметром 8 мм = Д х № стали х Вес стали
- Масса распределения стального стержня диаметром 8 мм = 3,25 x 13 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
- Вес распределения стального стержня диаметром 8 мм = 33,34 кг ——– (1)
- Секция 1 Всего = 33,34 кг
- Плита Wasit График гибки стержней
- Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,89 м
- So No, стальной стержень 8 мм = 3,89 м. / 0,140 м. = 27,75 Nos
- Рассмотрим стальной стержень 28 для использования с верхней стороны + 28 шт. для использования стали с нижней стороны
- Масса распределения стального стержня диаметром 8 мм = Д х № стали х Вес стали
- Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
- Вес стального стержня диаметром 8 мм = 33,1 кг ——— (2-1-1)
- Основной стержень, нижняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
- Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,89м. + 0,450 м.
- Длина нижней части основного стержня = 5,81 м
- Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,81 M. X 19 шт. X 0,617 кг/м (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 68,11 кг ——– (2-1-2)
- Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
- Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,89 м + 0,450 м + 0,250 м
- Длина верхней части основного стержня = 6,11 м
- Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Верхняя часть основного стержня Стальной стержень диаметром 10 мм = 6,11 M. X 19 шт. X 0,617 кг/м (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 71,63 кг ——— (2-1-3)
- Секция 2-1, всего = 33,1 кг + 68,11 кг + 71,63 кг = 172,84 кг
- График изгиба стержня плиты Wasit
- Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,83 м
- So No, стальной стержень 8 мм = 3,83 м. / 0,140 м. = 27,75 Nos
- Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
- Вес распределения стального стержня диаметром 8 мм = L x № стали x Вес стали
- Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг/м – вес стального стержня диаметром 8 мм)
- Вес распределения стального стержня диаметром 8 мм = 33,1 кг ——– (2-2-1)
- Основной стержень, нижняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
- Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,83 м + 0,450 м
- Длина нижней части основного стержня = 5,78 м
- Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,78 M. X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 67,75 кг ——– (2-2-2)
- Верхняя часть основного стержня, диаметр 10 мм, центральная часть, расстояние 80 мм
- Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,83 м + 0,450 м + 0,250 м
- Длина верхней части основного стержня = 6,05 м
- Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
- Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
- Верхняя часть основного стержня Стальной стержень диаметром 10 мм = 6,05 M. X 19 шт. X 0,617 кг/м (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)
- Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 70,92 кг ——– (2-2-3)
- Раздел 2-2 Итого = 31,1 кг + 68,09кг +70,92 кг = 170,11 кг
- Общий вес секции 2 = 172,84 кг + 170,11 кг = 342,95 кг
- График изгиба стержня балки
- Размер кольца диаметром 8 мм для длины кольца колонки = размер колонки – крышка
- Размер кольца по длине кольца колонны = (L колонны – крышка – крышка + B колонны – крышка – крышка + крючок) x 2
- Размер кольца по длине кольца колонны = (600 -25 -25 + 300 – 25 -25 +8 ) x 2
- Размер кольца диаметром 8 мм для длины кольца колонны = 1,616 M.
- Кольцо не требуется = длина / расстояние
- Кольцо не требуется = 1,5/0,140 = 11 №
- Вес кольца = 1,616 x 11 x 0,395 = 7,02 кг ——– (3-1)
- Длина стержня = длина стержня + (стенное кольцо + стеновое кольцо) + (концевая сторона L изгиба x Кол-во)
- Диаметр 12 мм Длина стержня = 1,5 + (0,200 + 0,200 ) + (0,300 X 4)
- Длина стержня = 3,1 м.
- Вес кольца Главный стержень = 3,1 x 6 x 0,89 = 16,554 кг ——– (3-2) (0,89 кг/м – вес стального стержня диаметром 12 мм)
- Общая масса секции 3 = 7,02 кг + 16,554 кг = 23,57 кг x 2 (из-за одинаковых двух балок) = 47,51 кг
- Общий вес лестничного стержня изгиба
- Найдите длину стержня X и стержня Y.
- Найдите число стержней X и стержней Y.
- Оцените общую длину стержней X и Y стержней.
- Узнайте общий вес требуемой стали.
- Найдите длину стержня X и стержня Y.
- Найдите число стержней X и стержней Y.
- Оцените общую длину стержней X и Y стержней.
- Узнайте общий вес требуемой стали.
- Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
- Рассчитайте высоту каждого подступенка: Высота помещения делится на количество ступеней, которые мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
- Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.
- Средняя стоимость: 2000 долларов США
- Минимум: $900
- Высокий: 5000 долларов
- Ширина лестницы: минимум 36 дюймов
- Найдите длину стержня X и стержня Y.
- Найдите число стержней X и стержней Y.
- Оцените общую длину стержней X и Y стержней.
- Узнайте общий вес требуемой стали.
- Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
- Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
- Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут.
- Должен быть свободный доступ со всех сторон здания.
- Он должен хорошо проветриваться.
- Должна быть широкая площадка в конце каждого марша.
- Обычно в полете не должно быть более 12 шагов.
- Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
- Рассчитайте высоту каждого подступенка: высота пространства делится на количество ступеней, которое мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
- Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи будет равен 29.0,34 см.
- Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
- Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
- Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159= 91 кубический фут
- Рассчитайте необходимое количество ступенек: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
- Рассчитайте высоту каждого подступенка: Высота помещения делится на количество ступеней, которые мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
- Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.
- 9 Секция 1
- 0008
Секция 2-1
/ 0,140 м. = 27,75 Nos
X 19 шт. X 0,617 кг/м (0,617 кг/м соответствует весу стального стержня диаметром 10 мм)Секция 2-2
/ 0,140 м. = 27,75 Nos
X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)Участок 3
Детали усиления лестницы
Секция = Секция 1 + Секция 2 + Секция 3
Секция = 33,34 кг + 342,95 кг + 47,51 кг
Общий вес изгибаемой части лестничного бруса = 423,79 кг.
Часто задаваемые вопросы
Как рассчитать арматуру лестницы?
Шаги для расчета армирования, необходимого для лестницы с изгибом:
Какой бетон лучше всего подходит для лестниц?
Состав смеси для наружных бетонных лестниц должен быть смесью с давлением не менее 4000 фунтов на квадратный дюйм и низким водоцементным отношением . В более холодном климате предусмотрите вовлечение воздуха в бетон, чтобы помочь противостоять замерзанию, оттаиванию и химическим веществам против обледенения.
Как называется пространство под лестницей?
Если непосредственно под лестницей нет другого лестничного марша, треугольное пространство под лестницей называется «перемычкой » . Часто используется как шкаф.
Какая сталь используется для лестниц?
Нержавеющая сталь — еще один металл, который широко используется для изготовления лестниц и перил, особенно внутри помещений. Нержавеющая сталь названа в честь того факта, что она не окрашивается, не подвергается коррозии и не ржавеет так легко, как обычная (конструкционная) сталь.
Как рассчитать сталь для лестниц?
Шаги для расчета арматуры, необходимой для лестницы с изгибом:
Какой материал лучше всего подходит для лестниц?
Винил — хороший материал для покрытия лестниц, поскольку он не скользкий и его легко чистить. Это также доступный вариант, который также поставляется с простыми процессами установки. Существуют различные типы винила, которые бывают в виде листов, плитки и досок.
Какой материал лучше всего подходит для ступеней лестницы?
Для ступеней лестниц из искусственных материалов лучше всего подходит нейлон . Хотя это высококачественный искусственный материал, он часто стоит меньше, чем натуральные материалы премиум-класса, такие как шерсть. Этот материал может похвастаться рядом преимуществ. Его очень легко почистить или пропылесосить.
Что такое формула для лестниц?
Ниже приведена эмпирическая формула для внутренних лестниц, указанная в Стандартах архитектурной графики. Подступенок + проступь = 17,5 дюймов: 7,5 дюймов для высоты подступенка; 10 дюймов для глубины протектора.
Как рассчитать лестницу?
Пример расчета лестницы высотой 2,60 метра.
Размер каждой проступи составит 29,34 см.Сколько стоит современная лестница?
Себестоимость установки и внутренней лестницы следующая.
| Цены на лестницы | |
| Деталь | Ставка |
| Средняя стоимость по стране | 3 563 $ |
| Средний диапазон | 2000-5000 долларов |
| Минимальная стоимость | 1043 долл. США |
| Максимальная стоимость | 8 869 долларов |
Опасны ли плавучие лестницы?
Плавающие лестницы могут напугать родителей с маленькими детьми , но это не обязательно. Плавающие лестницы или лестницы с открытым подступенком безопасны для детей, если они построены в соответствии со стандартами Международного жилищного кодекса (IRC).
Сколько стоят сборные лестницы?
Сборные бетонные ступени Цены.
Сборный набор лестниц с количеством ступеней от 3 до 15 стоит – от 300 до 2000 долларов США (). Этот вариант дешевле, чем цена литого цемента, но не такой гибкий. Установка быстрее.
Почему лестничные выступы такие дорогие?
Это , потому что большинство людей ходят по передней поверхности ступени . Когда передняя часть ступени выглядит растрепанной и изношенной, ее необходимо заменить, чтобы обновить внешний вид лестницы.
Нужны ли выступы для лестниц?
Вы не обязаны иметь выступ/выступ на ступенях лестницы. Но если у вашей лестницы нет выступа, вы должны иметь проступь длиной не менее 11 дюймов.
Сколько ступеней у стандартной лестницы?
В большинстве лестничных пролетов в среднем 12 или 13 ступеней, но это зависит от высоты лестницы, ее расположения (поскольку нормы высоты лестниц различаются в разных общественных и частных зданиях и в разных странах) и назначения лестницы (поскольку пожарные лестницы имеют более конкретные правила, чем другие виды лестниц).
Какова минимальная ширина лестницы?
Ширина лестницы относится к расстоянию между сторонами, если вы поднимаетесь или спускаетесь по лестнице. Согласно IRC, это расстояние должно быть не менее 36 дюймов и не включает поручни.
Является ли лестничный пролет этажом?
Вы когда-нибудь слышали о «лестничном марше»? Этот термин определяется как непрерывная последовательность шагов. Это может означать набор лестниц между этажами или между лестничными площадками. На самом деле не существует установленного правила для того, что можно назвать лестничным пролетом.
Что такое усиление лестницы?
Арматура / Арматура для лестницы – Установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.
Как рассчитать армирование лестницы?
Шаги для расчета армирования, необходимого для лестницы с изгибом:
Как работает лестница?
Лестница, лестничный марш, лестница, лестничный пролет или лестничный пролет — конструкция , предназначенная для преодоления большого вертикального расстояния путем разделения его на более мелкие вертикальные расстояния , называется шаги. Лестницы могут быть прямыми, круглыми или состоять из двух или более прямых частей, соединенных под углом.
Как сделать лестницу более безопасной?
Рассмотрите возможность установки лестничных перил , чтобы снизить риск поскользнуться и упасть. Наличие одной или другой стороны лестницы может помочь повысить безопасность лестницы в этом районе.
Поручни должны позволять крепко держаться, но при этом не быть слишком горячими или холодными на ощупь.
Is 456 Дизайн лестницы
Талия: Толщина плиты перетяжки, на которой сделаны ступени, называется перетяжкой. Глубина (толщина) перетяжки — минимальная толщина перпендикулярно софиту лестничного марша (п. 33.3 ИС 456) . Ступени лестницы, опирающиеся на поясную плиту, могут быть выполнены из кирпича или бетона.
Как рассчитать объем бетонной лестницы?
Количество материалов для лестницы:
Почему в лестнице 13 ступеней?
Или почему 13 шагов считаются неудачей? Вот одна из причин. Это происходит из-за суеверных верований .
В китайском фэн-шуй лестница с нечетными номерами считается удачей, «четные» числа могут означать катастрофу и неудачу.
Что держит лестницу?
Перила : что такое перила? Перила, также называемые перилами, — это то, за что люди держатся для поддержки при подъеме и спуске по лестнице. Поручень крепится к вертикальным стойкам (балясинам) или стене вверх по одной или обеим сторонам лестницы.
Лестничная арматура
Лестничная арматура – установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.
Каковы характеристики хорошей лестницы?
Ниже приведены характеристики хорошей лестницы.
Как спроектировать лестницу?
Пример расчета лестницы высотой 2,60 метра.
Какое напольное покрытие для лестниц самое безопасное?
Лестницы из твердых пород дерева очень долговечны и могут быть безопасными, если вы установите нескользящие ступени или примете другие меры предосторожности, чтобы полированная поверхность не была скользкой.
Ковер. Лестницы с ковровым покрытием обеспечивают большее сцепление, чем твердые поверхности, и более мягкие для ног. Ковровое покрытие также может предоставить более широкий выбор с точки зрения цвета и ворса.
Чем опасны лестницы?
Падение на лестнице может привести к сломанные кости , травма спинного мозга, рваные раны, повреждение мягких тканей, черепно-мозговая травма и другие серьезные виды вреда, не говоря уже о психической травме от такого события. И они могут быть вызваны: Плохим освещением.
Можно ли положить пробковый пол на лестницу?
Пробковый пол — это экологически безопасный способ отделки пола в вашем доме. Этот материал можно укладывать по всему дому, а можно использовать даже на лестнице вместо ковра или паркета.
Что является частью конструкции лестницы?
Двумя основными компонентами лестницы являются проступь и подступенок . Проступь — это горизонтальный элемент, на который мы ставим ноги, а подступенок — вертикальный элемент, разделяющий ступени.
Какой вес может выдержать моя лестница?
В соответствии с требованиями международных строительных норм и правил, каждая ступенька лестницы должна выдерживать не менее 300 фунтов сосредоточенного веса . Плавающие лестницы не являются исключением, и, к счастью, наши плавающие ступени лестниц превышают это количество.
Стандартно для лестницы?
Строительные нормы IBC 2018 г. для подъема и марша лестниц: максимальный подъем 7 дюймов и минимальный пробег 11 дюймов (глубина проступи). Стандарт OSHA для подъема и марша по лестнице — максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов (глубина проступи). Максимальная высота одного лестничного марша IBC составляет 12.
Какой тип лестницы лучше?
Лестница идеально подходит для ограниченного пространства и небольших жилых помещений. Это один из самых компактных типов лестниц. Конечно, неплохо проверить строительные нормы и правила в этом районе, потому что часто они не разрешены в качестве главной лестницы.
Какой размер лестницы?
Ширина лестницы обычно варьируется в зависимости от типа здания, в котором находится лестница, но для обычного жилого дома стандарт обычно составляет 3 фута 6 дюймов (106,7 см) . Минимум в большинстве мест составляет 2 фута 8 дюймов (81,3 см). Если длина лестницы превышает 44 дюйма (111,8 см), поручни необходимы с обеих сторон.
Что такое бесплитная лестница?
Лестницы без перекрытий (также называемые пилообразными лестницами) предлагают эстетически привлекательные альтернативы в зданиях , и часто являются источником удивления для тех, кто не понимает принципов проектирования и детализации, лежащих в основе их конструкции.
Что такое лестница и ее виды?
Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Спиральные, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.
Что такое лестница-бабочка?
Лестница-бабочка — это лестница, которая начинается с одной секции, ведущей к площадке, а затем разделяется на две секции, ведущие вверх в разных направлениях .
Сколько миль составляет 1000 ступеней лестницы?
Имея это в виду, если вы подниметесь на 1000 ступенек в день, это будет равно 17 000 дюймов, что меньше цели 90 762 в одну милю . Итак, если вы хотите пройти одну милю шагов, вам нужно будет подняться на 3727 ступеней (63 360, разделенных на 17 дюймов).
Что такое два лестничных пролета?
Лестничный марш – это набор ступеней между двумя этажами или двумя лестничными площадками . Лестничный марш также называют лестницей или лестничным пролетом.
Что такое железобетонная лестница?
Лестницы из железобетона могут быть наиболее распространенными лестницами, широко используемыми, чем любые другие типы лестниц. Этим лестницам можно легко придать любую желаемую форму, они более износостойкие и огнестойкие.
Ступени железобетонных лестниц изготавливаются из обычного цементобетона.
Как сделать лестницу из железобетона?
Строительство из бетонных лестниц включает такие этапы, как проектирование, подготовка фундамента, строительство опалубки, размещение арматурных стальных стержней, бетонирование, отделка и отверждение.
| Компонент | Стандартный размер |
| Резьба | 9–9,25 дюйма |
| Подставка | 7,5–8,25 дюйма |
| Ширина | 3 фута |
| Угол полета | 30 – 45 градусов |
Как рассчитать RCC для лестниц?
Количество материалов для лестницы:
Как рассчитать лестницу?
Пример расчета лестницы высотой 2,60 метра.
Сколько стоит построить лестницу?
Постройка лестницы стоит среднему домовладельцу 1 916 долларов. Этот проект стоит от 903 до 2929 долларов, но может стоить от 350 до 5000 долларов.
Однако вы можете заплатить до 10 000 долларов за более обширные или индивидуальные проекты.
Сколько существует типов лестниц?
Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Винтовые, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.
Какие лестницы без площадки?
Лестница, ведущая из подвала на второй этаж, примыкает к чилийскому дому на берегу озера. В отличие от забежных или L-образных лестниц, криволинейная лестница не имеет площадок. Вместо этого лестница является непрерывной и следует за изгибом перил, создавая поразительное архитектурное решение.
