Армирование лестниц монолитных: чертежи, схемы, примеры усиления марша, ступеней и площадок с фото

Содержание

виды конструкций, армирование и монтаж

Содержание

  1. Преимущества монолитных лестниц
  2. Виды
  3. По способу изготовления
  4. Винтовые
  5. Маршевые
  6. По типу установки
  7. Наружные
  8. Внутренние
  9. Армирование лестниц из бетона
  10. Основные правила
  11. Подготовка материалов и инструментов
  12. Монтаж опалубки
  13. Подготовка арматурного каркаса
  14. Выбор профиля и установка каркаса
  15. Схемы армирования
  16. Выбор схемы армирования
  17. Основные узлы армирования
  18. Расчет арматуры
  19. Рекомендации специалистов (1 видео)
  20. Бетонные лестницы в интерьере (38 фото)

Лестница является неотъемлемой частью загородного дома, с ее помощью удачно решается проблема увеличения количества этажей и комнат в здании. Данная конструкция должна быть не только привлекательной и подходить к интерьеру помещения, но и отвечать основным требованиями безопасности и прочностным характеристикам.

На сегодняшний день самыми популярными остаются монолитные лестницы, которые отличаются высокой надежностью и разнообразием форм и размеров. В этой статье мы рассмотрим особенности данного типа конструкций, а также процесс армирования как один из основных этапов возведения монолитной лестницы.

Преимущества монолитных лестниц

Несмотря на популярность деревянных и железных лестничных конструкций, чаще всего в частных коттеджах можно встретить именно монолитные каркасы. Это обусловлено большим количеством достоинств данного типа изделий по сравнению с процессом изготовления и последующим использованием лестниц из дерева или металла.

Специалисты выделяют следующие преимущества монолитных лестниц:

  • долгий срок службы и высокая прочность изделия позволяют экономить на ремонтных работах и специальном обслуживании;
  • за счет своей уникальной структуры и правильно подобранных материалов монолитные каркасы хорошо переносят высокую влажность воздуха, жару и экстремально низкие температуры;
  • это пожаробезопасные изделия, что особенно важно с учетом возросшей роли электричества и бытовых приборов в нашей жизни;
  • монолитный каркас может использоваться в качестве основания для лестниц самых разных форм и размеров, в зависимости от дизайнерской задумки.

Еще одним несомненным преимуществом монолитных лестничных пролетов является то, что такого рода изделия в принципе не могут скрипеть. Также радует наличие подлестничного пространства, которое можно использовать для хранения вещей или для других бытовых нужд.

Главное достоинство таких лестниц – это широкая сфера применения (как на улице, так и в доме). Разнообразие форм и размеров позволяет внедрить их в любой интерьер помещения.

Стоит отметить, что в большинстве случаев такие параметры, как высота, длина и ширина ступеней, определяются заказчиком в индивидуальном порядке. При самостоятельном же изготовлении лестницы оптимальным вариантом считается ширина в 30 см и высота ступенек 17 см. Если в вашем доме есть маленькие дети или пожилые люди, то к проектированию конструкции и определению размеров составных частей необходимо подойти с особой ответственностью.

Виды

Монолитные лестницы из бетона могут быть разных форм и размеров, однако самыми распространенными является прямые одномаршевые. При возведении такого рода конструкции учитываются нормы СНИП, благодаря чему они могут использоваться в помещениях с повышенными требованиями безопасности (медицинские учреждения, школы, офисы и жилые постройки).

Тип лестничного перехода зависит от двух критериев: способ формирования и место размещение в пространстве. По способу изготовления выделяют два вида лестниц – винтовые и маршевые. В зависимости от типа установки (места размещения) монолитная бетонная лестница может быть располагаться как внутри помещения, так и снаружи. Далее мы разберем каждый из этих видов более подробно.

По способу изготовления

В зависимости от технологии производства монолитных лестниц из бетона, они могут быть либо маршевыми, либо винтовыми. Каждый из видов имеет свои особенности эксплуатации. Так, лестницы с поворотом в 90 и 180 градусов (Г-образные и П-образные соответственно) позволяют экономить свободное пространство помещения. Именно поэтому такого рода конструкции часто используют в небольших домах или двухэтажных квартирах.

В последнее время в жилом строительстве все чаще используются поворотные лестницы. Такая конструкция способная украсить любое многоуровневое помещение, а также обеспечивает плавный подъем на второй этаж. В таком случае поворот достигается посредством изготовления забежных ступеней (по сравнению с обычными, внутренняя сторона у них уже, чем наружная).

Винтовые

Такая модель лестничного пролета может использоваться как внутри, так и снаружи помещения. Отличительной чертой конструкции является ее компактность и необычный внешний вид. Однако недостатком можно считать сложность возведения и армирования бетонной лестницы данного типа. В большинстве случаев винтовую лестницу устанавливают с опорой на ближайшую стену или вдали от нее.

Трудности в реализации подобной конструкции связаны с необходимостью формирования фигурной опалубки с плавными контурами и плоскостями, но с гнутыми поверхностями.

Маршевые

Такой вариант монолитной лестницы является классическим. Маршевые лестничные пролеты наиболее удобные и безопасные в эксплуатации. Они проще в изготовлении, но занимают куда больше места, чем винтовые модели.

Этот вид межэтажных переходов подразделяется на одномаршевые прямые, двухмаршевые угловые с площадкой и поворотные конструкции с забежными ступенями.

Для самостоятельного изготовления лучше всего подходят конструкции, упертые в боковые стены (строительство производится с использованием опалубки и арматуры, которые крепятся к основанию стены). Может использоваться и перекрытие второго этажа, однако такой способ требует дополнительных опор при установке опалубки. Если же вы планируете создание двухмаршевого лестничного перехода, то разумнее всего будет крепить ступени (сочлененные под выбранным углом с площадкой) с опорой на стену.

По типу установки

Монолитный каркас – это одни из самых прочных и надежных конструктивных элементов. При правильном изготовлении он соответствует всем требованиям безопасности и отличается непревзойденными техническими и эксплуатационными характеристиками. Существует несколько типов конструкций, однако самыми распространенными являются бетонные модели. В зависимости от типа установки (места монтажа) они подразделяются на внутренние и наружные.

Наружные

Возможность установки наружных маршевых лестниц существует только при наличии высокого фундамента постройки. В большинстве случаев этот конструктивный элемент используется для перехода на второй этаж или мансарду. Если речь идет о винтовых лестницах, то тут стоит отметить особый способ монтажа конструкции – с опорой на фасад либо только на верхнее перекрытие.

Внутренние

Особенность подобных конструкций, устанавливаемых внутри помещений, это возможность перераспределения нагрузки с фундамента здания на стены. При недостатке свободного пространства рекомендуем обратить внимание на угловые спиральные лестницы. Они смотрятся стильно и отвечают всем стандартам безопасности.

Какой бы вариант вы ни выбрали (наружная или внутренняя, винтовая или маршевая), вам непременно понадобится армирование монолитной лестницы.

Армирование лестниц из бетона

Армирование – это один из основных этапов строительства лестницы из железобетона. Именно этот тип работ позволяет добиться максимальной прочности конструкции за счет равномерного распределения бетона. Ниже на фото ниже представлен пример армирования лестничного марша.

Армировать бетонную лестницу нужно вне зависимости от выбранной модели. Отличительной чертой этого процесса является то, что каждая ступенька и иные элементы конструкции обладают четко установленными параметрами. Расчеты необходимо делать, основываясь на полученных данных.

Выделяют три стадии армирования:

1. Монтаж опалубки.

2. Монтаж арматурной сетки.

3. Приготовление и заливка бетонной смеси.

Отметим также, что при установки металлического навеса на крыльце, вам может понадобиться дополнительно заложить специальные пластины до заливки бетона. Пластины изготавливаются из металлических листов, а для сцепления их с бетоном применяют арматуру 10-15 см («усы» привариваются к основанию).

Основные правила

Лестничная конструкция в течение длительной эксплуатации подвергается серьезным механическим нагрузкам и негативному влияние факторов окружающей среды. Монолитные сооружения помимо своего веса испытывают нагрузки и это массы людей, которые пользуются лестницей для перехода с одного этажа на другой. Все это приводит к растягиванию нижних слоев материала, а также к ускоренному сжатия верхнего слоя. Подобные деформации становятся причиной разрушения.

Чтобы избежать проблем в будущем, следует армировать лестницу согласно установленным правилам:

  • Работы начинаются после выставления опалубки, для этого используется арматура диаметром 10 мм. Ее разрезают в соответствии с параметрами лестничного марша и связывают в своеобразную сетку.
  • Поверх основной арматурной сетки делается вторая. Расстояние между ними должно быть в пределах 12 см, в этом случае обязательно делается крепеж к несущей стене
  • Защитный слой арматурного каркаса должен быть не менее 25 мм от края бетона, а оптимальный шаг сетки равняется 100 на 100 мм.
  • Конструкция должна быть сформирована таким образом, чтобы сетка не лежала на основании, пространство под ней (около 3 см) можно заполнить специальными пластмассовыми подставками или кирпичами для прочности.
  • Также обязательным условием является наличие выпусков (длина до 4 см) при связке, которые должны идти от пола или плиты перекрытия.

Подготовка материалов и инструментов

Как и в большинстве строительных работ, первый этап – самый сложный. Формирование опалубки требует особых знаний и навыков, а также внимательности со стороны мастера. Однако этот процесс имеет решающее значение, ведь правильно армированные конструкции обладают высокой технической жесткостью и долговечностью.

Для армирования лестницы необходим стандартный набор материалов и приспособлений. В первую очередь вам понадобятся:

  1. фиксаторы из прочной пластмассы.
  2. арматура соответствующего сечения.
  3. обычные кусачки.
  4. вязальная проволока.
  5. четырехмиллиметровая сетка.
Необходимые материалы

После того как вы приобретете все необходимые материалы и инструменты, следует составить подробный чертеж армирования. Также не забудьте, что для работ могут понабиться сварочный аппарат и электрический шуруповерт. На этапе проектирования необходимо определить максимально возможное расстояние между составными частями арматуры, так как металлические прутья должны устанавливаться четко по плану.

Монтаж опалубки

На первом этапе возведения любого строительного объекта производится монтаж опалубки. Многие начинающие строители несерьезно подходят к этому этапу работ, однако именно от него зависит, насколько быстро и легко вам удастся собрать каркас будущего изделия. Установка опалубка при армировании железобетонной лестницы осуществляется с использованием досок, фанерных листов, а также деревянных брусков для опор. В качестве защитного слоя опалубку накрывают полиэтиленом или рубероидом.

Для крепления отдельных элементов можно воспользоваться обычными саморезами или шурупами (это позволит быстро разобрать конструкцию при необходимости).

Соединение прутьев между собой производится двумя способами: вязальной проволокой или посредством точечной сварки. Для большого объема работ лучше всего подойдут второй вариант, однако применение сварочного оборудования требует специальных навыков.

Если вы решили воспользоваться вязальной проволокой, то для вязки вам понадобятся отожженные стальные проволочные изделия диаметром 1 мм.

Подготовка арматурного каркаса

Под арматурным каркасом специалисты понимают особый тип конструкции, состоящей из соединительных стержней (они могут производиться как по базовым чертежам, так и на строительной площадке в опалубке).  Существу два основных вида арматурных сеток – плоские и объемные. Также такой каркас может подразделяться на модели, при создании которых использовался принцип сварки и конструкции с применением вязки проволокой.

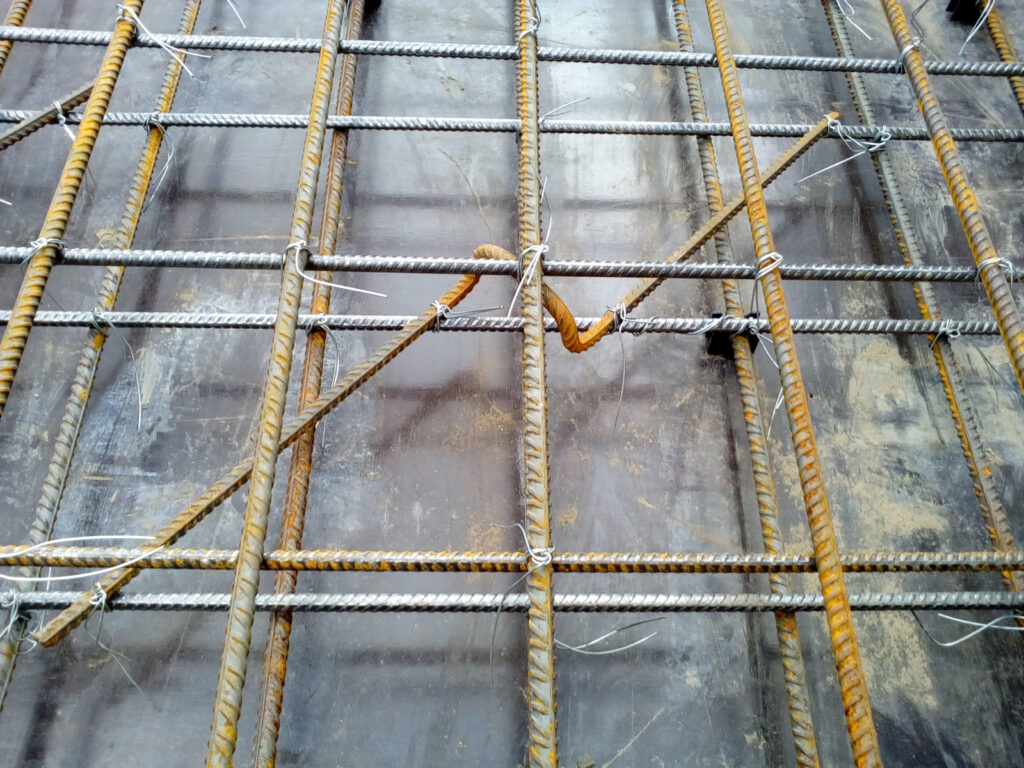

Пример объемной арматурной сетки с вязкой

Повсеместное использование арматурного каркаса вовсе неудивительно, поскольку в результате данной процедуры значительно увеличивается прочность, надежность, гибкость и устойчивость будущей конструкции.

Говоря о подготовке арматурного каркаса, стоит перечислить основные способы вязки проволочных узлов, среди них выделяют:

  • крестовую;
  • двухрядную;
  • углового типа;
  • формирование метрового узла.

Есть один метод, как упростить вязку – для этого следует установить шуруповерт на крюк, либо провести эти работы с помощью обычных кусачек. Принцип армирования лестниц предполагает скрепление двух прутиков между собой, их совмещают внахлест.

Обратите внимание, что длина такого соединения высчитывается произведением сечения арматуры на 50. После чего все элементы связываются друг с другом в трех местах при помощи стальной проволоки.

Выбор профиля и установка каркаса

При армировании лестницы необходимо использовать каркас из стержней модификации А-400 или А-500, сечения которого находится в пределах от 1 до 4 см. Отличной альтернативой этого элемента станет евроарматура, ее особенностью является наличие поперечных ребер с двух сторон. Это позволяет повысить прочность конструкции, что особенно важно при многократных нагрузках.

Применение профиля с ребрами далеко не лучший вариант в данном случае, так как он имеет незначительную степень сцепления с бетонным раствором (заменой может служить четырехсторонние европрутки).

На видео: изготовление каркаса монолитной лестницы.

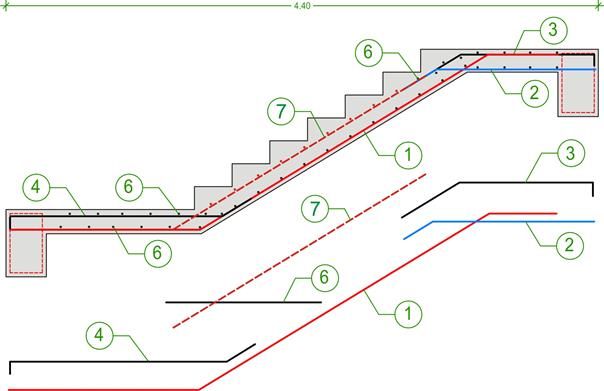

Схемы армирования

Самым распространенным вариантом армирования лестницы является расположение каркаса снизу и сверху. Перед этим сетка изготавливается из отдельных элементов путем связывания или сваривания (иногда используются специальные фиксаторы, что позволяет установить определенную дистанцию). Нижняя и верхняя сетки соединяются между собой крючками, их можно приобрести в любом строительном магазине.

Непосредственно установка элементов осуществляется на продольных стержнях в шахматном порядке (для равномерного распределения бетонной смеси).

Применение такого способа позволяет добиться правильной установки каркаса в монолите будущего железобетонного изделия. Большинство опытных строителей сходятся во мнении, что промежуток между верхней и нижней частью конструкции в идеальном варианте должен равняться 3 см. Стоит также отметить правильный порядок работ — армирование лучше начинать снизу, так как большая часть нагрузки направлена сверху.

Выбор схемы армирования

Как мы уже говорили, армирование лестниц проводится при помощи стержневой арматуры, особенно это характерно для простых по форме конструкций. Для повышения прочности некоторые мастера закладывают арматурный каркас в опалубку в виде специальных швеллеров, расположенных по бокам. Также для этого могут использоваться балки или уголки (для дополнительной защиты ступеней от механического воздействия).

Таким образом, начинающий мастер может по своему желанию подобрать схему армирования, которая будет достаточно простой в реализации и в тоже время не нарушит целостность спланированной композиции. Стоит отметить, что оптимальное расстояние между поперечной арматурой составляет 35-40 см.

При армировании же ступеней необходимо заранее определить эти параметры с помощью специальной формулы. Приведем приблизительный расчет: длина – 2 м, минимальная высота плиты лестницы – 10 см, максимальное расстояние между прутками – 19 см, то диаметр арматуры должен равняться 1 см.

Если вы только собираетесь возводить лестницу из бетона в загородном доме, то можете воспользоваться приведенными параметрами (если площадь помещения это позволяет).

Основные узлы армирования

Армирование лестницы можно выполнить своими руками, но нужно обратить особое внимание на обустройство основных узлов (которые будут приведены ниже). Простой пример: монолитную площадку следует армировать как сверху, так и снизу, а верхнюю арматуры нужно расположить так, чтобы она частично продолжалась в лестнице. Верхняя часть каркаса подбирается аналогично нижнему армированию.

При работе с двухмаршевой лестницей особенно важно надежно закрепить площадки, они крепятся к стене с помощью одного из узлов – железобетонного венца размером 20 на 20 см. Своими руками можно выполнить и основное крепление площадки, в интернете представлено большое количество видео материалов о способах надстройки опор из кирпича. Чтобы увеличить жесткость лестничной конструкции, площадки должны быть установлены в арматурном каркасе нижней и верхней арматурой.

Расчет арматуры

Если вы планируете самостоятельное возведение лестницы, то вам непременно понадобится тщательный расчет армирования данного типа конструкции. Для вычисления количества прутков продольной арматуры используется следующий метод: длина лестницы делится на шаг обрешетки, после чего полученное значение умножается на длину продольных прутков. Этот способ применяется и при работе с поперечными связями. А так как арматурный каркас состоит из двух рядом прутьев, то результат вычислений нужно умножить в два раза.

Лестница представляет собой сложную архитектурную конструкцию, основной задачей которой является безопасный переход с одного этажа на другой. Именно поэтому такое изделие должно быть в первую очередь прочным. Все чаще в жилых постройках можно встретить железные или деревянные конструкции, однако вытеснить монолитные им вряд ли удастся, так как последние отличаются высокой надежностью и долгим сроком эксплуатации.

Рекомендации специалистов (1 видео)

Бетонные лестницы в интерьере (38 фото)

Процесс самостоятельного армирования бетонной лестницы

Монолитные лестницы отличаются солидностью и долговечностью. Такие свойства лестницы достигаются благодаря точным расчетам и применению специального усиленного каркаса. Усиление лестницы увеличивает надежность и долговечность конструкции.

Содержание

  1. Технология и правила армирования
  2. Инструменты и приспособления
  3. Схема армирования
  4. Особенности армирования одномаршевой лестницы
  5. Особенности армирования двухмаршевой лестницы
  6. Этапы работ по армированию
  7. Армирование лестничных маршей
  8. Армирование нестандартных монолитных лестниц
  9. Бетонирование лестничной площадки

Технология и правила армирования

Каждая бетонная конструкция состоит из следующих этапов:

  • сборка опалубки;
  • расстановка фурнитуры;
  • заливки бетона.

Бетонные лестницы строятся по той же технологии. Сложность работы зависит от дизайна конструкции. Самое сложное — это сделать опалубку монолитных конструкций. Для создания спиралевидной бетонной конструкции необходимо использовать изогнутую опалубку. Ограждения и опоры должны иметь неправильную форму. Использование сложного армирующего каркаса придает конструкции необходимую жесткость.

Лестницы простой формы строить намного быстрее. Строить такую ​​структуру может человек, ранее имевший аналогичный профессиональный опыт и навыки. Самое главное — учитывать силу тяжести. Вес самой конструкции, а также постоянная нагрузка на проходящих людей и переносимые предметы оказывают большое давление на нижнюю часть. А если в основании нет армирования, конструкция быстро начнет разваливаться.

При строительстве домов, бань, саун и бассейнов строятся одноступенчатые лестницы и используется схема чертежей армирования. По такому плану каркас усиления находится только внизу. Но есть и другие способы установки каркаса. Широко распространен способ укладки стальной сетки по всей части конструкции. В таких случаях используется сетка с размером ячеек 100 × 100 × 5. Его использование защищает ступеньки от разбрызгивания при возникновении сильных механических сил от ударов.

При возведении двух лестничных клеток необходимо усилить нижнюю и верхнюю части, а также все лестничные площадки.

Верхняя часть армируется в том же порядке, что и нижняя.

Узнайте больше о баффе в этом видео:

Инструменты и приспособления

Для армирования бетонных лестниц любого типа необходимо применение:

  1. Усиление конструкций определенного диаметра. Этот параметр выбирается исходя из длины пролета лестницы и высоты перекрытий.
  2. Отожженная вязальная проволока или пластиковые электрические клеммы.
  3. Пластиковые зажимы.
  4. Арматурная сетка диаметром 4 мм для армирования.
  5. Сварщик.
  6. Электрическая отвертка.
  7. Крючок для отвертки.

После того, как все материалы и инструменты готовы, можно также ставить каркас лестницы. Таблица выше позволит вам создать схему армирования. Он будет сделан с учетом необходимых расстояний между стержнями арматуры и специфики конструкции.

В правилах армирования лестницы есть рекомендация закладывать каркасные бруски в основание. При выполнении операции необходимо придерживаться установленного расстояния между ячейками, образованными стержнями.

Но прутья сами по себе не держатся, особенно при заливке бетона. Для их надежной фиксации все стержни следует приваривать или использовать один из видов крепления.

Важно: некоторые специалисты не используют сварку, поскольку считают, что она имеет низкую прочность. Это верно, но только для закаленной арматуры. В остальных случаях можно и даже нужно использовать сварку.

Если вы до сих пор не пользуетесь сваркой, то нужно искать другой выход. В нашем случае достаточно отожженной связующей проволоки. С помощью электрошуруповерта и крючка можно качественно связать бруски продольной арматуры. Другой вариант — пластиковая пряжка. Обычно он используется в автомобильных машинах, но также подходит для связывания стержней.

Главное при привязке арматуры к основанию опалубки — выдерживать расстояние между брусьями, иначе прочность конструкции снизится. Недавно изобретен действенный инструмент — пластиковая распорка. Ставится под планку в местах соединенийи удерживает конструкцию на месте.

Использование таких элементов по всей поверхности позволит создать ровную сетку из арматурных стержней. Недостаточно длинные куски арматуры следует связывать внахлест в 50 см. Когда каркас основания будет готов, можно установить сетку, которая необходима для увеличения жесткости лестницы.

Схема армирования

Барное армирование — один из лучших вариантов создания лестниц с незамысловатой конструкцией. Но даже для таких конструкций следует тщательно продумать схему армирования. Расстояние между стержнями, штабелирование и другие особенности имеют большое влияние на долговечность и надежность конструкции.

Особенности армирования одномаршевой лестницы

Усиление монолитных одношаговых лестниц достаточно просто, так как в них не используются монолитные площадки или ступени. Достаточно укрепить нижнюю часть плиты, где аккумулируются основные напряжения. Если нужно повысить жесткость и прочность, можно использовать специальную армирующую сетку 100 × 100 мм. Это снизит риск повредить ваши ступеньки.


У каждого типа лестницы есть свои нюансы армирования.

Особенности армирования двухмаршевой лестницы

Возведение двухступенчатой ​​лестницы — более сложная задача для строителей. Такая конструкция имеет больший вес, поэтому значения растягивающих усилий в отдельных ее частях намного выше. Поэтому штанги необходимо монтировать в основании верхней и нижней частей. Если лестница будет иметь высокую проходимость, арматура монтируется не только в основании, но и в основной конструкции.

При этом процедура укрепления верхней и нижней частей абсолютно идентична. Для обеспечения высокой надежности и долговечности монтаж производится к бетонной стене из блоков или кирпичей. При использовании беговых шагов невозможно обойтись без специальных компьютерных программ, так как расчеты должны быть точными.

Прочность и надежность рамы можно повысить за счет использования склеивания и сварки, как обсуждалось выше.

Этапы работ по армированию

Укрепление лестницы — операция, заключающаяся в точном выполнении всех ступеней. Но перед его изготовлением необходимо составить схему с расчетом напряжений, которая будет отражать все виды сил.

Укрепляющие шаги:

  1. Сборка опалубки и подготовка к сборке каркаса.
  2. Сборка каркаса марша.
  3. Крепление каркаса к опалубке.
  4. Сборка нижних рамных платформ и их сборка.
  5. Сборка и крепление верхнего каркаса площадок, анкеровка нижних элементов арматуры.
  6. Дополнительная привязка всех элементов.
  7. Постепенное усиление (при большой нагрузке).
  8. Растяжка конструкции и проверка ее качества.
  9. Заливка, выравнивание бетона.

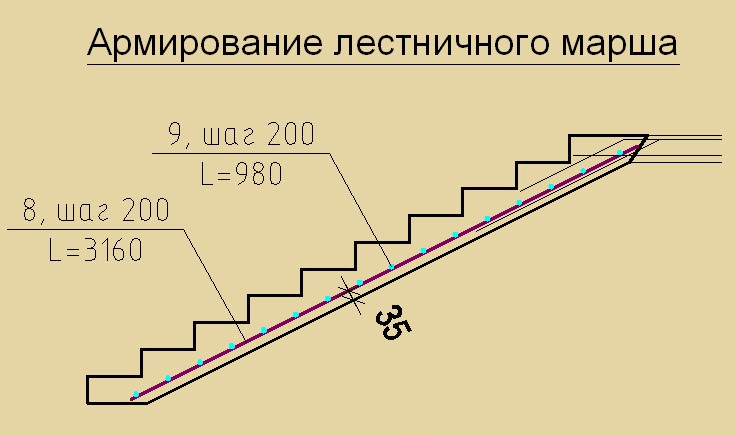

Армирование лестничных маршей

Чтобы выполнить качественное армирование монолитной лестницы, нужно быть внимательным, скрупулезным и следовать указаниям и рекомендациям специалистов. По мнению большинства из них, оптимальный вариант создания лестницы — это сетка 100 × 100 × 5 мм.

Надежная и прочная конструкция лестницы своими руками создается за несколько основных шагов. Чтобы не нарушить технологию, больше внимания следует уделить схеме и диаметру арматуры, а также другим характеристикам.

Плоскости лестниц и площадок могут быть усилены двойной сеткой и арматурой диаметром 14 мм. Его следует разместить на расстоянии 150 мм. Использование специальных крючков значительно повысит прочность конструкции.

Армирование нестандартных монолитных лестниц

Монолитные лестницы на заказ создаются профессионалами не за один день. Стандартные схемы здесь не подойдут, потому что каждый случай индивидуален. Чтобы создать прочную и прочную конструкцию, вам потребуется использовать специальные программы, работающие с железобетонными конструкциями.

Сложные конструкции редко рассчитываются самостоятельно. Даже специалисты тратят на это не один день, чтобы лестница не обрушилась в случае сильного натяжения. Но даже такие конструкции не нужно армировать мелкозернистой сеткой, если для приготовления бетона используется качественный цемент.

Монолитные лестницы обладают следующими преимуществами:

  1. Силаи долговечность.
  2. Безопасность использования.
  3. Пожарная безопасность.
  4. Доступная стоимость.
  5. Экологичность.

Монолитные конструкции не требуют постоянного ухода и ухода. Они будут стоять долго и не разрушатся даже при сильном стрессе. Их используют для отделки жилых помещений в больших домах и зеленых насаждений.


Армирование можно сделать самостоятельно

Тип используемого бетона зависит от того, какая нагрузка будет передаваться на конструкцию и где будет установлена ​​лестница. Лучше всего использовать в помещении легкий бетон с пористой структурой. Для создания внешних элементов используется тяжелый бетон.

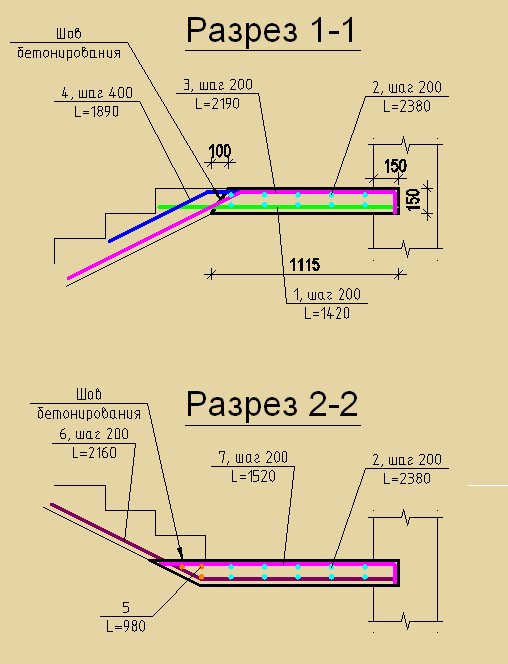

Бетонирование лестничной площадки

Между перекрытиями в основном используются монолитные железобетонные конструкции. Из-за простоты технологии, с помощью которой можно создать такую ​​конструкцию, любители часто берутся за эту задачу и справляются с ней.

Лестничные конструкции обладают следующими преимуществами:

  1. Возможность покраски.
  2. Отсутствие скрипа при использовании деревянных лестниц.
  3. Способность выдерживать самые большие нагрузки.

Есть и минусы таких конструкций:

  1. Высокая массивность.
  2. Значительные затраты на материалы при строительстве.

Армирование лестницы возможно только при выполнении в стенорезке. Оптимальный вариант — трехсторонний.

Операция выполняется с помощью фрезы, отвертки, миксера, глубинного вибратора, спиртового уровня, планки. Кроме того, понадобятся арматурные прутки разного диаметра: 8 и 14 мм. Диаметр стальной проволоки должен быть 4 мм.

Подготовленные арматурные стержни кладут в фундамент. Расстояние между соседними элементами должно быть 15 см. Степень продольных планок — 20 см. Усиление ступеней осуществляется сеткой диаметром 4 мм. Через 3 недели, когда конструкция наберет необходимую прочность, опалубку демонтируют.

Затем каркас связывается струбцинами или сваркой. Бетон заливается без остановки, чтобы масса не успевала высохнуть, создавая пустоты. Металлический уголок укрепит структуру краев ступеней.

Новый Модуль железобетонных лестниц

Модуль CYPECAD Лестницы анализирует и проектирует армирование лестничных плит как отдельных элементов конструкции. В зависимости от геометрии, типа и расположения опор и приложенных гравитационных нагрузок программа определяет реакции на основную конструкцию , которые переводятся в линейные нагрузки и поверхностные нагрузки (для ступеней, встроенных в пол) как постоянные и активные. нагрузки.

Программа проектирует лестничные клетки, пролеты между этажами которых образованы маршами (параллельными или ортогональными друг другу) следующих типов:

  • Прямолинейный полет
  • Два прямых полета с приземлением в половину оборота
  • Три прямых полета с приземлением в четверть оборота
  • Два прямых полета с приземлением в четверть оборота
  • Два последовательных полета с промежуточной посадкой
  • «n» прямых полетов с половиной поворотная площадка
  • «n» прямых маршей с четвертьоборотными площадками

В CYPECAD под лестницей понимается набор пролетов между этажами, которые определяют вертикальную циркуляцию определенной области здания. А марш лестницы — наклонная часть лестницы, образованная непрерывной последовательностью ступеней, перекрывающих разницу уровней между двумя горизонтальными плоскостями. Промежуточная горизонтальная плоскость между двумя последовательными маршами называется лестничной площадкой .

Вводные данные

Лестница определяется путем указания данных , общих для лестничной клетки (ширина, проступь, подступенок, угол поворота, форма последней ступени, материал ступеней, нагрузки на рельсы, нагрузка на пол и динамическая нагрузка) и конкретные данные для каждого марша ..

Выбор подступенка (встроенного в плиту перекрытия из бетона или из кирпича) – это два наиболее распространенных способа возведения лестницы, которые влияют на расчет постоянных нагрузок, прикладываемых к лестницы и измерения бетона, используемого для ее строительства.

Лестничные пролеты — части лестницы, которые проходят с одного этажа на другой и могут состоять из одного или нескольких лестничных маршей. Характеристики, заданные для каждого марша, могут различаться (глубина плиты, перепад начальных уровней, начальные ступени, построенные на полу, расположение маршей и площадок, количество ступеней в каждом марше, ширина лестничной клетки, ступени, построенные на лестничных площадках, определение опоры лестничной площадки).

Позиционирование в конструкции

Пользователи просто указывают начало первого марша и точку вставки оси первого марша, чтобы расположить лестничную клетку в конструкции. CYPECAD вставит лестничную клетку с каждым пролетом на соответствующий этаж.

Чтобы найти эти две точки, можно использовать снимки DXF или DWG.

Опции и инструменты для облегчения ввода данных

Модуль Лестницы CYPECAD имеет различные инструменты редактирования (редактирование, удаление, перемещение, поворот), а также инструменты, облегчающие введение лестничных клеток в конструкцию.

Пользователи могут копировать данные из других лестничных клеток в том же задании, чтобы изменять их и добавлять новые лестничные клетки. Программа имеет предопределенных типа лестничных пролетов , которые могут быть использованы в лестничной клетке, которую пользователь хочет определить с небольшими изменениями. Пролеты также можно копировать из той же лестничной клетки, и существует библиотека типов лестничных пролетов, которую можно расширить с помощью пользовательских данных для использования в других заданиях.

Анализ, результаты, отчеты и чертежи

Программа анализирует лестницы по отдельности и использует метод конечных элементов, учитывая два обычных варианта нагружения для расчета лестниц: постоянные нагрузки и временные нагрузки.

CYPECAD отображает на экране усиление каждой секции лестничной клетки. Пользователи также могут проверять перемещения, силы и деформированную форму каждого звена в трехмерном виде.

Программа анализирует все лестничные клетки при анализе задания, чтобы его реакции можно было применить к основной конструкции. Поэтому первое, что анализирует программа, это лестницы.

Пользователи также могут анализировать каждую лестничную клетку по отдельности. Для этого они просто просят программу отобразить ее армирование, силы или перемещения. Если задание не анализировалось или были внесены изменения с момента последнего анализа, программа рассчитает выбранную лестничную клетку.

Программа оповещает пользователя, если он внес какие-либо изменения в лестничную клетку после анализа задания, и эти изменения повлияли на значение реакций, так как необходимо будет снова проанализировать задание, чтобы учесть новые реакции .

Пользователи также могут получать отчеты о лестницах, которые предоставляют общие данные обо всех лестничных клетках в проекте (используемые материалы и коды), а также общие данные (геометрия, нагрузки и т. д.) и специальные данные (реакции на основную конструкцию, армирование). , соотношения и результирующие напряжения в каждом сечении) пролетов каждого из сердечников.

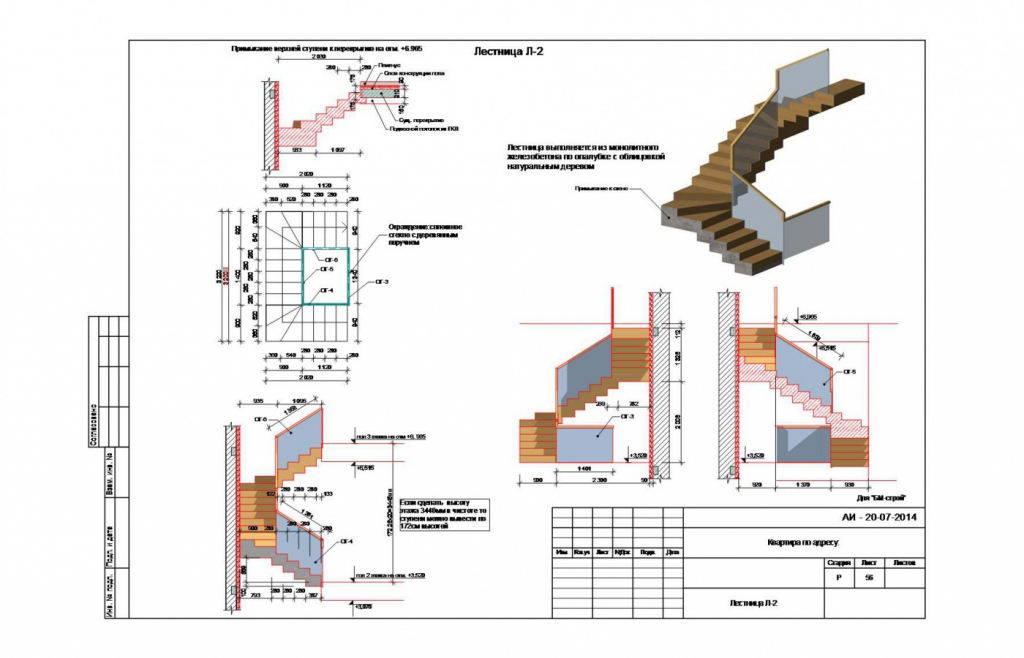

Чертежи, полученные программой, содержат всю информацию, необходимую для определения детального вида лестницы: продольные и поперечные разрезы, таблицы характеристик для каждого марша с его геометрическими данными, нагрузками и материалами. Также включены таблицы количества арматуры (по лестничным клеткам, пролетам и общим сводкам по стали).

Конфигурация модуля лестницы (материалы, таблицы армирования и параметры расчета)

Бетон, используемый в лестничных клетках, такой же, как и для перекрытий, хотя тип стали для его армирования может использоваться специально для лестницы. В программе есть две таблицы армирования (продольного и поперечного) исключительно для лестниц, которые пользователи могут настраивать по своему усмотрению.

Можно настроить ряд параметров расчета, позволяющих пользователям получать подкрепления в соответствии со своими предпочтениями. Пользователи могут выполнять следующие действия:

  • Совместите верхнюю и нижнюю арматуру.
  • Спроектируйте верхнюю и нижнюю арматуру с самостоятельным разделением.
  • Подходящее усиление всех секций.
  • Укажите доступную длину для анкеровки в плите, геометрическое покрытие арматуры и глубину фундамента.

фото железобетон, как сделать сад, ландшафтные технологии, строительство и обшивка искусственными материалами

Бетонные лестницы пользуются большой популярностью благодаря своей прочности Бетонные монолитные лестницы могут располагаться внутри или снаружи здания, в саду или парке. К ним предъявляют высокие требования. Лестницы должны быть безопасными в эксплуатации и надежными. Бетон – прочный и оптимальный материал, из которого строят монолитные лестницы разной конструкции. Такое архитектурное сооружение есть в жилых домах, общественных зданиях, фабриках и предприятиях. Сфера их применения обширна.

    • Лестница монолитная: железобетонная конструкция
    • Лестница монолитная из бетона своими руками: необходимые материалы
    • Возводим лестницы садовые из монолитного бетона своими руками: этапы работ
    • Изготовление лестницы монолитной из бетон: пошаговая инструкция
    • Бетонная лестница: процесс изготовления(видео)
    • Красивая монолитная лестница из бетона(фото примеры)

Монолитная лестница: железобетонная лестничная конструкция

Монолитная бетонная лестница возводится на определенном этапе возведения самого здания. Правильно армированные лестницы имеют долгий срок службы. Они не требуют ремонта.

Проектирование железобетонных лестниц осуществляется по определенным правилам, которые не должны противоречить ГОСТ и СНиПу.

При строительстве железобетонных лестничных клеток

используется. Железобетонные конструкции лестниц должны быть:

  • Безопасными;
  • Прочный;
  • Быть пригодным для эксплуатации.

Лестницы железобетонные монолитные имеют в своей конструкции арматуру. Армирование происходит на этапе изготовления лестницы. Для этого процесса используется арматура с диаметром сечения 1 см. Сначала устанавливается опалубка, затем происходит армирование лестницы. Арматура нарезается по высоте и ширине марша. Затем он контактирует с сеткой. Квадрат сетки может иметь размер 15-20 см, за ним следует вторая сетка. Расстояние между ними должно быть 10-12 см. Железобетонная конструкция крепится к несущей стене здания или к дополнительной колонне. Стена или колонна служат опорным элементом площадки.

Железобетонная конструкция, простая или сложная по форме и исполнению. Это зависит от чертежа, конструкции и конструкции, которая возводится.

Монолитные лестницы из бетона своими руками: необходимые материалы

Монолитную лестницу из бетона можно сделать самостоятельно. Если у вас есть опыт работы с бетоном, то сложностей с масштабом не будет. Спроектировать, изготовить и установить лестницу можно самостоятельно в несколько этапов.

Изготовление бетонной лестницы происходит в несколько этапов

С помощью современных технологий можно создать лестницу из бетона любой конструкции. Форма может быть разной: самой простой и часто используемой, или оригинальной и сложной. Из бетона можно изготовить фигурные элементы любой сложности.

Жидкий бетон используется в качестве строительного материала. Внутренняя конструкция имеет усиленную арматуру.

Для того, чтобы построить монолитную лестницу из бетона, вам потребуется:

  • Речной песок;
  • Щебень;
  • Чистая вода;
  • Цемент;
  • Гашеная известь.

Известь действует как пластификатор. Он нужен в составе смеси, чтобы бетон не осыпался по краям лестницы.

Арматура используется как вспомогательный материал. Для этого используйте металлические стержни.

Для формирования марша необходима опалубка. Изготавливается на месте, где будут производиться монтажные работы. Опалубка выполнена из фанеры и деревянных щитов.

Для равномерного распределения раствора следует использовать виброустановку.

Правила и мастерок необходимы для выравнивания поверхности ступеней и площадок лестницы.

Садовые лестницы из монолитного бетона своими руками: этапы

Садовые лестницы из монолитного бетона возводятся как внутри дома, так и снаружи. Лестница может служить элементом для перемещения между этажами. Или ее можно установить у входа в дом — как лестницу для крыльца.

Бетонные лестницы хорошо вписываются в интерьер сада

Установленная в саду бетонная лестница может быть не только функциональным элементом, но и декоративным. Вы можете самостоятельно сделать садовую лестницу, которая будет иметь оригинальный дизайн.

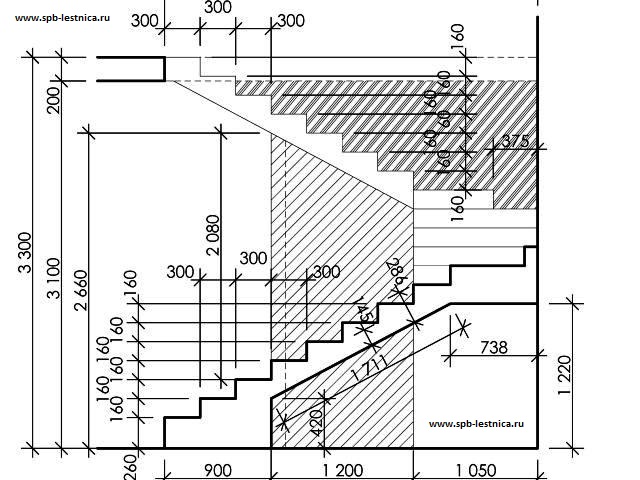

Для начала нужно спроектировать лестницу. Для этого нужно произвести все необходимые замеры. Затем сделайте эскиз конструкции лестницы. После разрабатывают эскиз будущей конструкции, используя необходимые размеры. Рассчитайте материалы и купите их в строительном магазине.

Без лестницы невозможно создать многоуровневый сад. Бетонная ландшафтная лестница станет функциональной конструкцией и особым украшением сада.

Можно декорировать искусственными материалами. Облицовка лестницы может быть разной, в зависимости от конструкции конструкции и места применения. Декоративная отделка может состоять из керамической плитки, камня, кирпича, мозаики из прочного стекла.

Лестница изготовлена ​​по специальной технологии.

Строительство лестницы происходит в несколько этапов:

  • Изготовление каркаса;
  • Пустоты в опалубке заполняют щебнем или галькой;
  • Ступени из литого бетона;
  • Выполняется наружная отделка (при необходимости).

Каркас изготовлен из деревянного бруса. Они собраны в единую конструкцию. Для этого используйте дополнительные крепления.

Изготовление монолитных лестниц из бетона: пошаговая инструкция

Изготовление лестницы монолитной — ответственная работа. Часто такие лестницы возводят внутри различных зданий: в многоэтажных домах, коттеджах, фабричных и промышленных зданиях. Лестница должна быть прочной и удобной.

Первый этап строительства бетонной лестницы – изготовление опалубки

Изготовлена ​​первая опалубка. Для этого используется каркас, который состоит из арматуры, фанеры и деревянных щитов.

Лестница железобетонная имеет в своей конструкции каркас из металлических стержней. Армирование проводится по всей площади каркаса будущей лестницы. А нижняя ступень установлена ​​на платформе.

После изготовления каркаса будущей лестницы следует приступить к основным работам:

  • Закрепить опалубку распорками;
  • Залить подкладки и ступени бетоном;
  • Выровнять поверхность лестницы;
  • Оставить сушильную конструкцию;
  • Снять опалубку;
  • Для возведения ограждений и перил.

После заливки опалубки бетоном конструкцию оставляют сохнуть. Только через три дня снимите опалубку.

Изготовление и отделка бетонной лестницы занимает много времени. Лестница, пригодная для эксплуатации, может стать спустя несколько недель или месяцев. Только после окончательной отделки лестницу можно считать готовой и начинать ею пользоваться.

Завершается последний этап. Отделка монолитных лестниц выполняется из разных материалов: дерева, ковролина, плитки, камня, МДФ. Из дерева и металла изготавливаются различные ограждения и перила. Металлические заборы могут быть изготовлены методом ковки и иметь оригинальный внешний вид. Таким образом, вы внесете изюминку в интерьер своего многоэтажного дома или коттеджа.

Бетонная лестница: процесс изготовления (видео)

Монолитные лестницы из бетона нашли широкую область применения. Чтобы сделать лестницу своими руками, вам потребуется минимум материалов, инструментов, опыта и знаний. Если соблюдать технологию возведения такой конструкции, то лестница прослужит вам долгие годы.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
