Армирование лестничных маршей: Армирование лестничного марша чертеж

Армирование лестничного марша: чертеж и схема ступеней

Дата: 10 ноября 2018

Просмотров: 5011

Содержание

• Достоинства
• Рекомендации по проектированию и разработке документации
• Монтаж опалубки
• Работы по армированию
• Заливка бетоном
• Итоги

Несмотря на то, что среди застройщиков популярны лестницы из древесины и металла, при строительстве частных зданий часто применяются монолитные сооружения, идеально подходящие для создания межэтажных переходов. Марш бетонной лестницы может быть установлен как внутри помещения, так и с уличной стороны.

Лестница представляет собой архитектурное решение, предназначенное для удобного передвижения между этажами постройки и входа в помещение с наружной стороны. К лестничным сооружениям предъявляют комплекс требований по обеспечению безопасности, надежности, длительности ресурса эксплуатации, эстетичности и удобству при пользовании.

Лестнице из бетона не страшны нагрузки. Ее срок эксплуатации значительно превосходит период использования других конструкций. Такие лестницы получили распространение благодаря высокой прочности и комплексу положительных моментов. Изготовленные с учетом строительных требований, они могут стать настоящим украшением помещения и в полном объеме выполнять возложенные на них функции.

Несмотря на высокий уровень популярности деревянных или железных лестниц, при строительстве частных домов нередко используются и монолитные конструкции

Рассмотрим более детально:

• положительные черты бетонной лестницы;
• особенности ее расчета при разработке чертежа;
• требования к монтажу опалубки;
• армирование монолитной лестницы;
• выполнение бетонирования.

Достоинства

Лестничная конструкция из бетонного монолита обеспечивает следующий комплекс положительных моментов:

• Повышенную степень надежности, связанную с тем, что армирование лестницы увеличивает срок службы изделия, которое при эксплуатации объекта не нуждается в ремонте, за исключением внешней отделки. Такая конструкция объединяет основание здания с плитами перекрытия, усиливает всю постройку.
• Облегчение строительных мероприятий за счёт того, что лестничный пролет формируется на стадии возведения здания. Это упрощает поднос к месту работ строительных материалов и способствует облегчению технологии строительных мероприятий.
• Обеспечение в дальнейшем различных дизайнерских решений, улучшающих эстетическое восприятие и способствующих реализации замыслов клиента. Принцип создания и усиления бетонных конструкций позволяет обустраивать как традиционные маршевые лестницы, так и пространственные винтового типа.

Монолитная лестница из бетона массивная и материалоемкая, но при этом надежная и прочная

Широкий ассортимент отделочных материалов позволяет обеспечить индивидуальный колорит и гармонично вписаться в интерьер помещения.

Рекомендации по проектированию и разработке документации

В зависимости от особенностей проекта каждая лестничная конструкция отличается размерами, углом наклона, количеством ступенек и формой. Разрабатывая чертеж, обеспечьте соблюдение следующих характеристик:

• угол наклона не должен превышать 35 градусов;
• оптимальная высота ступени – 150-180 мм;
• ширина лестничного прохода – не меньше 1 метра;
• размер опорной части ступени – 280-300 мм.

Осуществляя проектирование, выполняйте все расчёты и эскизы на бумаге, учитывайте чистовые размеры помещения, в том числе высоту полов с учетом финишной отделки.

Для того чтобы понять принцип армирования бетонной лестницы, необходимо рассмотреть силы, влияющие на ступени простой одномаршевой конструкции

Разрабатывая различные лестницы из бетона, помните, что выполнение работ по их возведению включает следующие стадии:

• Монтаж опалубки.
• Армирование лестничного марша.
• Бетонирование.

Рассмотрим детально эти три главных этапа.

Монтаж опалубки

Для усиления будущего лестничного марша необходимо возвести опалубку. Это серьезный этап формирования бетонной лестницы, выполняя который соблюдайте рекомендации:

• начертите после окончания проектных работ на поверхности стены расположение ступеней, чтобы избежать ошибок;
• располагайте первую ступеньку так, чтобы она превышала фактический уровень пола на толщину стяжки вместе с материалом будущего покрытия;
• используйте для изготовления опалубки фанеру, а для несущих – нагрузку направляющих применяйте брус сечением 5х15 сантиметров;
• установите подпорки, применяя металлические опорные стойки или брусья;
• обеспечьте герметичность деревянного каркаса, заполняя щели монтажной пеной.

Опалубку специалисты считают самым сложным этапом возведения монолитных лестниц

Общие рекомендации по установке опалубки для лестницы, подлежащей армированию и заливке, распространяются на различные лестничные конструкции. Ознакомиться с ними подробнее:

• Прямой одномаршевый вариант, отличающийся простотой и увеличенной до 5,5 метров длиной. Сборка каркаса осуществляется на подпертой снизу упорами фанерной основе. С боковых сторон устанавливаются борта, а по длине с равным шагом вертикальные планки ступеней прямой или радиусной формы. Связанная сеткой арматура располагается на основании ложемента.
• Прямая двухмаршевая схема с прямоугольной переходной площадкой распространена в многоэтажных зданиях и частных постройках. Ее отличают простота, удобство, безопасность. В качестве основы опалубки используются зашитые досками или фанерой щиты, которые опираются на предварительно установленную, горизонтальную площадку. После установки телескопических опор монтируются борта, к которым вертикально крепятся планки ступеней размером 5х15 см.
• Прямая двухмаршевая схема с радиусным изгибом похожа на предыдущую конструкцию, но отличается отсутствием прямоугольной площадки. Установка опалубки осуществляется аналогично предшествующей схеме сборки. Отличие – прикрепленная тонкая изогнутая фанера толщиной до 10 миллиметров и использование цельных прутков арматуры без стыков в зоне поворота.
• Лестничная конструкция с радиусными ступеньками предусматривает выполнение шаблона из фанеры, в соответствии с которым деформируется тонкая 6 мм фанера, применяемая для ступеней. Крепление элементов опалубки осуществляется шурупами. Для такой лестницы армирование соответствует по стандартному варианту.
• Винтовой вариант отличается сложной конструкцией опалубки, которая достаточно часто изготавливается сварной из стальных листов, формирующих цельный винтовой контур. Устанавливая силовые прутки в каркас, не допускайте их прерывания по длине.

Первое, что нужно рассмотреть при определении рабочих нагрузок – это схема и чертеж лестницы

Работы по армированию

Если опалубка собрана, можно приступать к армированию конструкции. Комплекс работ по усилению лестничного марша предусматривает следующие стадии работ:

• подготовку необходимых материалов, инструмента;
• разработку схемы усиления;
• сборку силового каркаса.

Для выполнения работ понадобятся:

• Строительная арматура диаметром 10-14 мм.
• Проволока для вязания каркасов усиления.
• Четырехмиллиметровая сетка для усиления ступенек с ячейкой 10х10 см.
• Хомуты из пластика для фиксации.
• Электрошуруповерт.
• Сварочное оборудование.

Если всё подготовлено, начинайте работы по сборке каркаса из арматуры.

Схему армирования составляйте с учетом рекомендаций, приведённых в справочных источниках. Строительные нормы регламентируют, какая будет применяться арматура в каркасе усиления в зависимости от протяженности пролета, высоты лестничной плиты и интервала между прутками.

Проблема бетонных конструкций без арматурного каркаса известна всем – хрупкость

Например, при длине лестничного пролета 3 метра, диаметре арматуры 10 миллиметров и высоте плиты 15 сантиметров, расстояние между прутками должно быть 17 сантиметров. Руководствуясь табличными данными, выбрать параметры продольного усиления несложно.

Для понимания процесса армирования, рассмотрим усилия, возникающие в обычной одномаршевой лестнице, связанные с силой тяжести. Ее величина зависит от массы конструкции, передвигающихся по ней людей, а также веса переносимых предметов.

Под воздействием усилий, нижняя часть бетонного монолита растягивается, а верхняя – стремится сжаться. Бетон не отличается высокой прочностью на растяжение. Именно поэтому усиление лестничной конструкции производится с использованием стальной арматуры. Для одномаршевых решений применяется проверенная на практике схема усиления, при которой стальной каркас устанавливается в нижней плоскости опалубки.

Для более нагруженных двухмаршевых схем с монолитной площадкой каркас возводится в двух уровнях конструкции – верхнем и нижнем.

Производя армирование, выполняйте следующие правила:

• соблюдайте интервал между стальными прутками усиления в соответствии с рекомендациями;
• укладываете прутки каркаса на основание опалубки, согласно эскизам, формируя ячейки необходимых размеров;
• производите фиксацию стержней для сохранения правильного положения каркаса с использованием вязальной проволоки или сварочного аппарата. Применяйте специальный крючок, установленный в шуруповерт для вязки элементов каркаса, если не используется сварка;

• используйте пластиковые элементы крепления для фиксации стержней арматуры;
• обеспечьте интервал от основания опалубки до прутков – 3 см, используя фиксаторы, установленные в местах соединения прутков;
• соблюдайте величину нахлеста арматуры не меньше 50 диаметра прутков при объединении в каркас силовых элементов;
• зафиксируйте к стене каркас усиления, что позволит добиться увеличения прочности.

Заливка бетоном

К выполнению этапа приступают, когда арматурный каркас установлен. Для заливки подойдет, как заказной бетон, так и приготовленный самостоятельно, непосредственно на месте работ. Производя заливку, придерживайтесь следующих правил:

• Формируйте бетонную поверхность лестницы одновременно с заливкой плиты перекрытия.
• Работы выполняйте в один прием, начиная с нижней части и постепенно передвигаясь вверх.
• Обеспечьте густую консистенцию бетона, он не должен «сползать».
• Уплотняйте массив, применяя вибратор.
• Спланируйте поверхность ступеней, используя мастерок.
• Увлажняйте после заливки поверхность.
• Демонтируйте опалубку не раньше, чем через полмесяца после бетонирования.

Итоги

Производя армирование с учетом технических требований, вы обеспечите прочность лестничного марша, длительный ресурс эксплуатации.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Технология армирования лестничного марша монолитной бетонной лестницы

Армирование лестничного марша и крыльца – обязательное условие при проведении строительных работ, связанных с возведением монолитных бетонных конструкций. Сделать это своими руками непросто, особенно новичку, именно поэтому часто приходится прибегать к помощи специалистов. Однако, несмотря на это, все равно нужно знать основные моменты, касающиеся проведения подобного рода работ.

Для чего это нужно

Армирование лестничного марша и крыльца применяется практически повсюду, если речь идет о возведении массивных конструкций. Это касается, прежде всего, бетонных сооружений. Также этот подход может применяться для дополнительного укрепления камня, керамики, стекла и пластика.

Армирование лестничной конструкции обеспечивает ее надежность и долговечность

Так как в первую очередь рассматривается армирование лестницы, в частности, её ступеней, стоит более подробно вникнуть в необходимость этого процесса. Прежде всего, наложение арматуры призвано укрепить конструкцию.

Бетон действительно считается одним из самых прочных и надежных материалов в строительстве, но такими свойствами он во многом обязан именно вспомогательным элементам, а именно арматуре.

Основное давление на лестнице приходится на ступени, в особенности в верхней части конструкции. Следовательно, нагрузка распределяется таким образом, что наиболее уязвимыми становятся нижние элементы. Поэтому именно их и нужно укреплять в первую очередь. Армирующая сетка https://указс.рф/products/setka_armaturnaya_tyajelaya_karkasyi_gost_23279_2012 позволяет устранить главный недостаток бетона – его слабое сопротивление растяжению. Укрепление изнутри позволяет стабилизировать ситуацию и положительно влияет на прочностные показатели всей конструкции в целом.

Виды применяемой арматуры

Армирование лестничных маршей и крыльца может выполняться разными способами и посредством применения различных материалов. Если говорить конкретно о материале, сегодня на строительном рынке доступны такие варианты:

• металлическая;
• углепластиковая;
• базальтопластиковая;
• стеклопластиковая;
• арамидокомпозитная;
• комбинированная.

Армирование монолитной лестницы и крыльца лучше всего производить с применением традиционной металлической конструкции. Стержни могут различаться по диаметру, наличию витков, а также по назначению.

Чаще всего потребители отдают предпочтение металлической арматуре

Для ступеней можно выделить три типа:

• Рабочая – удерживает собственный вес бетона и противостоит нагрузкам любого плана.
• Распределительная – равномерно распределяет нагрузку, поддерживая конструкцию в заданном положении.
• Монтажная – выполняет функцию удерживающего элемента для других видов материала. Особой нагрузки не несет.

Выделяют также такие виды конструкций:

• Штучная – отдельные прутья, используемые для локального укрепления строений и изготовления каркасов.
• Сетка – соединенные между собой прутья, образующие сетку с равномерными ячейками.
• Каркас – изготавливается из штучных элементов для создания плоских и объемных конструкций.

Ступени чаще всего укрепляют сетчатой арматурой. При этом может использоваться готовая сварная конструкция либо, состоящая из штучных элементов, скрепленных между собой проволокой или пластиковыми зажимами.

Схемы укладки

Для того чтобы выполнить армирование лестницы и крыльца необходимо правильно разработать схему укладки прутьев. Для этого стоит взять во внимание несколько показателей:

• Длина пролета – от неё зависит общая площадь армирования, схема укладки материала и класс используемой арматуры.
• Диаметр арматуры – толщина сечения стержней определяется по таблице, ориентируясь на параметры рабочей плиты.
• Габариты и расположение рабочей плиты – необходимо обозначить минимальную высоту и её длину, что послужит основой для определения толщины прутьев и расчета расхода материала.
• Конфигурация лестницы – армирование лестничных маршей зависит от наличия площадок и количества ступеней.

Обычно для укрепления бетонной конструкции используются прутья разного диаметра. Более крупные элементы располагаются по продольной площади, а меньшие – по поперечной. Для армирования ступеней применяют сетку из тонких прутьев, так как на них оказывается гораздо меньшая нагрузка.

Схема армирования прямого лестничного марша с двумя площадками

Возможны три варианта распределения арматуры, в зависимости от типа лестничной конструкции:

• Без площадки – нагрузка оказывается на нижнюю часть, а на верхней компенсируется за счет оказываемого давления. Укрепляются нижние элементы, а сверху устанавливается тонкая сетка для предотвращения образования сколов.
• С двумя площадками – основная нагрузка приходится на площадки. Для нивелирования этого влияния производится укладка арматуры на площадки, а также прилегающие к ним ступени.
• С одной верхней площадкой – расход материалов является наибольшим, так как давление, оказываемое на верхнюю площадку, не позволяет компенсировать силу растяжения. Поэтому нужно укрепить лестницу по всей длине конструкции.

Крепление арматуры

Чтобы произвести качественное армирование лестницы и крыльца необходимо позаботиться о надежном и правильном креплении стержней. Для того чтобы нагрузка равномерно распределялась по конструкции их укладывают сеткой с равными ячейками. Боковые элементы нужно закрепить в стене. Верхние и нижние монтируются с применением специальных крюков.

Арматура укладывается сеткой с ячейками одинакового размера и закрепляется в стене

Армирование лестничных маршей может осуществляться как с помощью уже готовой сетки, так и штучными прутьями. Последние можно сварить по месту работ. Однако такой способ не подходит для закаленных изделий. В таком случае армирование площадки крыльца и ступеней производится посредством соединения между собой элементов отожженной проволокой. Вязку можно осуществить специальными пластиковыми зажимами, если технология позволяет их использовать. Для удобства и ускорения процесса используется шуруповерт с насадкой-зажимом.

Заливка бетона

Армирование бетонной лестницы завершается после заливки раствора. Для того чтобы он не вытекал используют опалубку. Идеальный вариант – доски или фанера.

Обратите внимание: фанера должна быть ламинированной и влагостойкой.

Армирование и заливка каждой ступени лестницы выполняются снизу вверх. После распределения части массы ступени нужно провибрировать, чтобы удалить пузырьки воздуха и уплотнить раствор. Излишки с нижней части мастерком перекладываются наверх. На высыхание обычно уходит несколько суток.

Самостоятельно можно выполнить армирование лестницы с прямым маршем. Винтовые и сложные по конфигурации конструкции лучше доверит профессионалам.

[niceyoutubelite id=”Dj0GhQsyJYo”]

BuildingHow > Товары > Книги > Том A > Армирование II > Лестницы > Простой

Поведение и усиление односторонней лестницы

Деформация и растрескивание из-за изгиба (которые на этом рисунке представлены в увеличенном виде) аналогичны тем, которые встречаются в горизонтальной односторонней плите, поэтому необходимая арматура также аналогична.

Поведение и усиление односторонней лестницы, соединенной с плитами

Из-за продолжения лестницы на плиты в ее основании и верху в опорах образуются отрицательные изгибающие моменты (натяжение верхних волокон) и поэтому необходима арматура на верхних волокнах с обоих концов.

Стартовая арматура лестницы

Для достижения соединения с нижележащим полом необходимо правильно разместить стартовые стержни. Кроме того, стартовые стержни должны быть расположены и на верхнем этаже для лестницы следующего уровня.

Размещение стартовых стержней лестницы

Перед установкой лестничной опалубки (обрешетки) стартовые бруски правильно отгибают на необходимой высоте (конечно, их можно ставить уже отогнутыми вверх, однако это влечет за собой трудности с точностью).

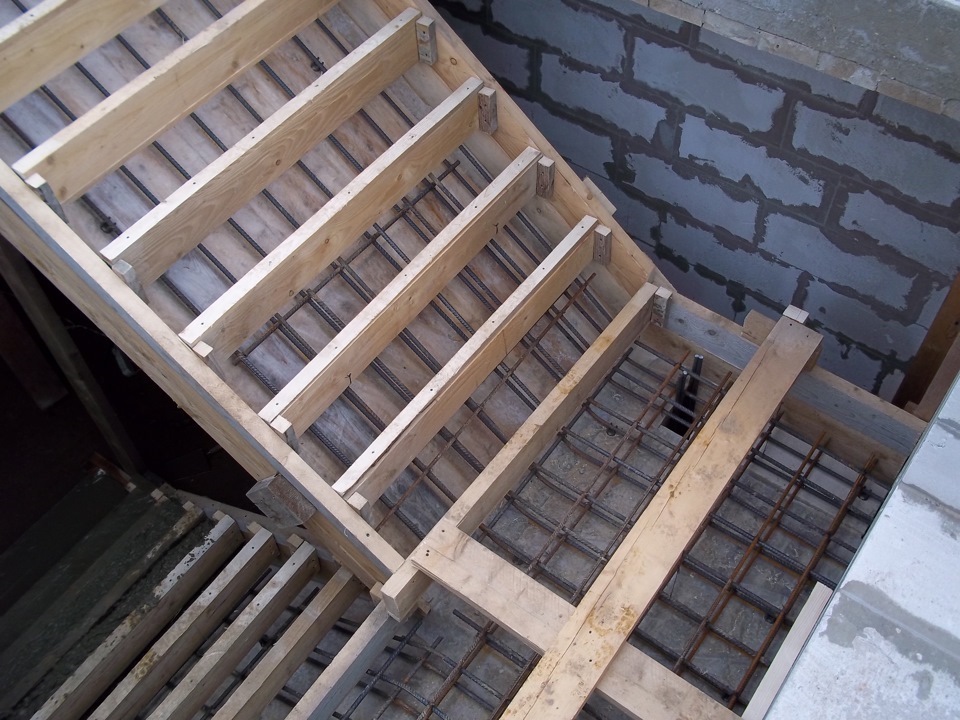

Лестничная опалубка и арматура на стартовых брусьях

На заключительном этапе установки арматуры лестницы нижние стержни (красного цвета) привязываются к распределительным стержням в правильном положении.

Стартовые стержни наверху лестницы

Стартовые стержни наверху лестницы (нижние стержни лестницы не продолжаются в плиту лестницы и поэтому не представлены).

Строительство лестницы на следующем этапе

Лестница, которая будет построена на следующем этапе, будет опираться на эти начальные стержни и на начальные брусья нижнего этажа.

Армирование лестницы площадками

Марши ортогональных лестниц не всегда прямые. Напротив, в большинстве случаев они представляют собой многоугольные цепочки с последовательными наклонными и горизонтальными сегментами.
Когда лестница влияет на сейсмическую диафрагму перекрытий (что является правилом), рекомендуется также использовать отрицательные стержни [штриховая полоса (7)].
Негативные стержни, кроме всего прочего, помогают в правильном бетонировании наклонных маршей лестницы, так как они в удовлетворительной степени удерживают влажный бетон.

Подробное описание метода армирования лестницы

Подробное описание метода армирования лестницы

В высотных зданиях повсеместно распространены лифты, которые делают нашу жизнь очень удобной, а лестницы мы найдем там, где есть лифты. Хотя лифт везде популярен, лестница в критический момент — это действительно жизнь. Например, землетрясение и пожар. Сегодня Horse Construction обсудит усиление лестниц.

Когда речь идет об усилении лестницы, какое место используется чаще? Школы, больницы, торговые центры, кинотеатры, гостиницы, КТВ. Если происходят неожиданные события, лифт не является хорошей гарантией для людей, поэтому в безопасности только лестница.

Почему в этих общественных местах необходимо делать усиление лестницы? Из-за того, что в этих местах больше людей, некоторые лестницы эксплуатируются уже много лет. Таким образом, для обеспечения безопасности прохода мы должны в определенное время укрепить лестничную клетку.

Основной целью конструкции усиления лестницы является повышение несущей способности лестницы, ее надежности и несущей способности. Итак, какой метод армирования выбрать? Как правило, увеличьте метод армирования сечения, метод армирования углепластиком и метод армирования стальными пластинами.

Способ увеличения армирования сечения

Способ увеличения армирования сечения заключается в увеличении толщины слоя железобетона в верхней или нижней части пола толщиной не менее 40 мм. Как правило, армирование обычно выполняется путем заливки плит для формирования жесткого пола и крыши. Если ламинированный слой необходимо залить на дно, необходимо использовать инъекционный метод бурения дна. Армированный стержень должен быть горячекатаным стальным арматурным стержнем, а диаметр армированного стержня должен быть не менее 8 мм.

Способ армирования углепластиком

Как и для железобетонных элементов при изгибе, осевом сжатии и внецентренном сжатии и растяжении элементов с углепластиком. Углеродное волокно имеет малый вес и высокую прочность, первоначальный вес пола почти не увеличивается после армирования и не влияет на форму пола, может не только улучшить несущую способность плиты перекрытия, но и повысить его жесткость и т. д.

Метод стального армирования

Сварная стальная арматура более широко применяется в железобетоне с большим внецентренным сжатием, изгибом и растяжением элементов, повышает несущую способность.
