Армирование лестничного марша чертеж

Монолитные лестницы отличаются своей массивностью и долговечностью. Таких свойств лестничного марша удается достигнуть за счет точного расчета и использования специального армированного скелета. Армирование лестницы позволяет увеличить надежность и долговечность конструкции.

Технология и правила армирования

Любое бетонированное сооружение подразумевает выполнение следующих этапов:

  • сборку опалубки;
  • устройство арматуры;
  • заливку бетона.

Бетонная лестница возводится по такой же технологии. Уровень сложности выполнения работ зависит от конструкции сооружения. Сложнее всего специалистам дается возведение опалубки монолитной конструкции. Чтобы создать бетонную конструкцию, которая имеет спиралевидную форму, необходимо использовать криволинейную опалубку. Неправильную форму должны иметь щиты и опоры. Применение сложного арматурного каркаса придает конструкции нужную жесткость.

Существует несколько правил армирования

Лестницы, имеющие простую форму, возводятся намного быстрее. Возвести такую конструкцию сможет человек, который имел до этого подобный опыт и профессиональные навыки. Главное – учесть силу тяжести. Вес самого сооружения, а также постоянная нагрузка при прохождении людей и переносе имущества оказывают огромное давление на нижнюю часть. И если в основании нет усиления армированием, конструкция начнет быстро разваливаться.

Когда происходит строительство домов, бань, саун и бассейнов, возводят одномаршевые лестницы и используют схему чертежей армирования. Согласно этому плану, арматурный каркас имеется только внизу. Но существуют и другие способы установки каркаса. Распространенным является метод, при котором закладывание стальной сетки производится во всей части конструкции. В таких случаях используют сетку с ячейками, имеющими размер 100×100×5. Ее использование защищает ступени от сколов во время возникновения сильных механических усилий от ударов.

При возведении двухмаршевой лестницы армировать необходимо нижнюю и верхнюю часть, а также все площадки.

Верхняя часть армируется в таком же порядке, как и нижняя.

В данном видео вы подробнее узнаете об армировании:

Инструменты и приспособления

Армирование бетонной лестницы любого типа подразумевает использование:

  1. Строительной арматуры определенного диаметра. Этот параметр выбирается, исходя из длины лестничного пролета и высоты плит.
  2. Отожженной вязальной проволоки или электротехнических пластиковых хомутов.
  3. Пластиковых фиксаторов.
  4. Сетки, имеющей диаметр арматуры 4 мм, чтобы производить армирование.
  5. Сварочного аппарата.
  6. Эклектического шуруповерта.
  7. Крючка для шуруповерта.

После подготовки всех материалов и инструментов можно возводить и каркас лестницы. Приведенная выше таблица позволит составить схему армирования. Она будет выполнена с учетом необходимых расстояний между прутками арматуры и особенностей конструкции.

В правилах по армированию лестниц имеется рекомендация об укладке стержней каркаса в основание. При выполнении операции следует соблюдать установленные расстояния ячеек, образуемых стержнями.

Но стержни не будут держаться сами по себе, особенно когда будет заливаться бетон. Для их надежной фиксации следует прихватить все прутья сваркой или использовать один из видов связки.

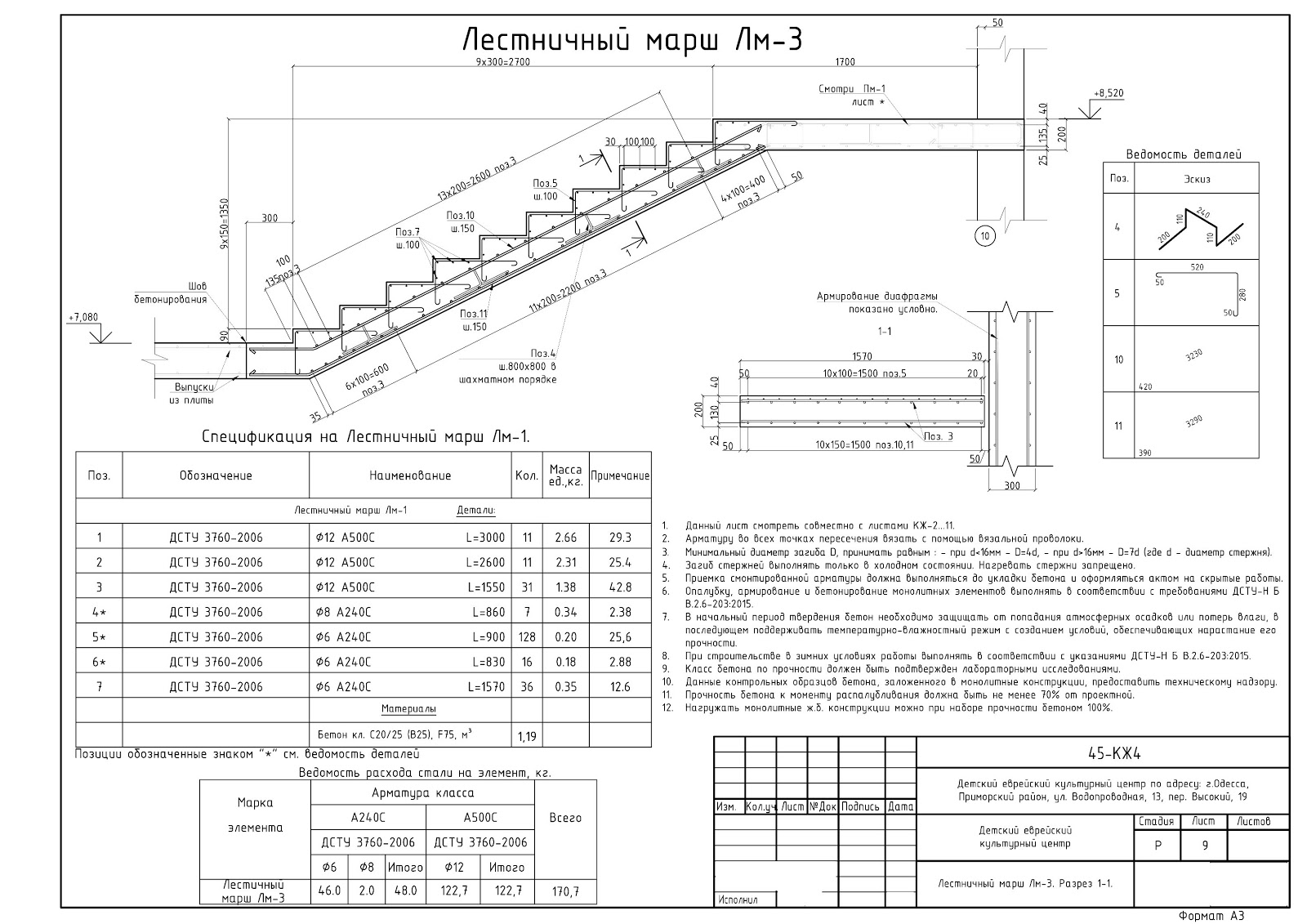

Важно! Некоторые специалисты не используют сварку, поскольку считают, что она имеет низкую прочность. Это верно, но только по отношению к закаленной арматуре. В остальных случаях можно и даже нужно использовать сварку.

[1]

Если все-таки не использовать сварочный аппарат, то необходимо искать другой выход. В нашем случае подойдет отожженная вязальная проволока. При помощи электрического шуруповерта и крючка можно качественно связать прутья продольного армирования. Еще один вариант – пластиковый хомут.

Его обычно используют в автомобильной технике, но и для связывания прутьев подойдет.

Главное при связывании арматуры в основание опалубки – сохранять расстояния между прутьями, иначе снизится прочность конструкции. Эффективным инструментом для соблюдения расстояний, который придумали совсем недавно, является пластиковый фиксатор. Его подкладывают под стержень в местах стыков, и он удерживает конструкцию.

Использование таких элементов по всей площади поверхности позволит создать ровную сетку из арматурных прутьев. Куски арматуры, которые имеют недостаточную длину, необходимо связывать между собой с нахлестом от 50 см. После того как базовый каркас будет готов, можно выполнять крепление сетки, которая необходима для увеличения жесткости ступеней лестницы.

Схема армирования

Стержневая арматура – это один из лучших вариантов для создания лестниц с несложной конструкцией. Но даже для таких проектов необходимо тщательно продумывать схему армирования. Расстояния между прутьями, укладка и другие характеристики сильно влияют на долговечность и надежность конструкции.

Особенности армирования одномаршевой лестницы

Выполнять армирование одномаршевой монолитной лестницы достаточно просто, поскольку в них не используются монолитные площадки или забежные ступени. Достаточно армировать нижнюю часть плиты, где скапливается основное усилие напряжения. Если есть необходимость увеличить жесткость и прочность, можно использовать специальную армирующую сетку, имеющую параметры 100×100 мм. Она позволит снизить риск повреждения ступеней.

У каждого вида лестниц свои нюансы армирования

Особенности армирования двухмаршевой лестницы

Выполнение двухмаршевой лестницы – это более сложная задача для строителей. Такая конструкция имеет больший вес, поэтому значения растягивающих усилий в ее отдельных частях намного выше. Поэтому прутья необходимо монтировать в основание верхней и нижней части. Если лестница будет иметь большую проходимость, то арматура устанавливается не только в основание, но и в основную конструкцию.

При этом процедура армирования верхней и нижней части абсолютно идентичная. Для создания высокой надежности и прочности выполняется установка к бетонной, блочной или кирпичной стене. При использовании забежных ступеней обойтись без специальных компьютерных программ не удастся, поскольку расчет должен быть точным.

Повысить прочность и надежность каркаса можно путем использования вязки и сварки, о которой речь шла выше.

Этапы работ по армированию

Армирование лестницы – это операция, которая предполагает точное выполнение всех этапов. Но до ее выполнения необходимо сделать схему с расчетом напряжений, которая будет отражать всевозможные усилия.

Этапы по армированию:

  1. Монтирование опалубки и подготовка к монтажу каркаса.
  2. Сборка каркаса марша.
  3. Монтирование каркаса в опалубку.
  4. Сбор нижних каркасных площадок и их установка.
  5. Сборка и монтаж верхних каркасов площадок, крепление нижних элементов арматуры.
  6. Дополнительная перевязка всех элементов.
  7. Армирование ступеней (при высокой нагрузке).
  8. Стягивание конструкции и проверка качества.
  9. Заливка, выравнивание бетона.

Армирование лестничных маршей

Чтобы выполнить качественное армирование монолитной лестницы, необходимо быть внимательным, кропотливым и выполнять пошаговые инструкции и рекомендации специалистов. По мнению большинства из них, оптимальным вариантом для создания лестничного марша является сетка с размерами 100×100×5 мм.

Надежная и прочная лестничная конструкция своими руками создается в несколько основных этапов. Чтобы не нарушить технологию, необходимо большее внимание уделить схеме и диаметру арматуры, а также другим характеристикам.

Сложные лестничные марши и площадки можно укреплять двойной сеткой и арматурой, которая имеет диаметр 14 мм. Укладывать ее необходимо на расстоянии 150 мм. Использование специальных крючков значительно повысит прочность конструкции.

Армирование нестандартных монолитных лестниц

Нестандартные монолитные лестницы создаются профессионалами не за один день. Здесь не подойдут стандартные схемы, поскольку каждый случай является индивидуальным. Чтобы создать прочную и долговечную конструкцию, придется использовать специальные программы, работающие с железобетонными конструкциями.

Сложные конструкции рассчитываются самостоятельно крайне редко. Даже специалисты тратят на это не один день, чтобы, в случае сильных напряжений, лестница не начала разваливаться. Но даже такие конструкции не нужно усиливать тонкой сеткой, если пользоваться качественным цементом при приготовлении бетона.

Монолитные лестницы обладают следующими преимуществами:

  1. Прочностью и долговечностью.
  2. Безопасностью использования.
  3. Пожаробезопасностью.
  4. Доступной стоимостью.
  5. Экологичностью.

Армирование можно сделать самому

Используемая марка бетона зависит от того, какая нагрузка будет осуществляться на конструкцию, и где будет устанавливаться лестница. В помещении лучше всего использовать легкий бетон, имеющий пористую структуру. При создании наружных элементов применяется тяжелый бетон.

Бетонирование лестничной площадки

Между этажами в основном используются монолитные железобетонные конструкции. Из-за простоты технологии, с помощью которой можно такую конструкцию создать, за дело зачастую берутся любители и справляются с задачей.

Лестничные конструкции обладают следующими преимуществами:

  1. Возможность произвести покраску.
  2. Отсутствие скрипов, которые могут появляться при использовании деревянной лестницы.
  3. Способность выдержать самую высокую нагрузку.

Есть у таких конструкций и недостатки:

  1. Большая массивность.
  2. Значительные расходы материалов при возведении.

Армирование лестничной площадки возможно только при выполнении в стене штробы. Наилучший вариант – трехсторонний.

Операция выполняется при помощи кусачек, шуруповерта, листа для замеса, глубинного вибратора, уровня, обвеса. Кроме этого, понадобится арматура с различным диаметром: 8 и 14 мм. Диаметр стальной проволоки должен составлять 4 мм.

Подготовленная арматура укладывается в фундамент. Расстояние между соседними элементами должно составлять 15 см. Шаг продольных стержней – 20 см. Армирование ступеней выполняется при помощи сетки, имеющей диаметр 4 мм. Ликвидирование опалубки выполняется через 3 недели, после того как конструкция наберет необходимую прочность.

После этого выполняется связка каркаса при помощи хомутов или сварки. Бетон заливается без остановки, чтобы масса не успевала засохнуть, образовывая пустоты. Металлический уголок позволит усилить конструкцию кромок ступеней.

Несмотря на популярность деревянных и металлических лестниц, многие застройщики отдают предпочтение монолитной лестнице, для изготовления которой используются прутки из арматуры и бетон. Конструкция из железобетона подходит для формирования переходов между этажами, а также для сооружения входа в дом. Один из главных этапов строительства лестницы – армирование лестничного марша. Для усиления используется решетка из арматурных прутьев, соединенных сваркой или проволокой. Важно предварительно разработать чертеж, выполнить расчет и подбор арматуры.

Для чего необходимо армирование лестницы

Бетон, применяемый для изготовления лестничной конструкции, обладает повышенной прочностью. Он способен сохранять структуру и целостность под воздействием усилий сжатия.

Однако бетонный массив, для усиления которого не используется стальная арматура, постепенно растрескивается под воздействием следующих факторов:

  • усилий растяжения;
  • изгибающих нагрузок;
  • крутящих моментов.

И хотя главную нагрузку в процессе эксплуатации воспринимают ступени, наиболее подвержены влиянию растягивающих нагрузок нижняя плоскость лестничного пролета и опорная площадка лестницы. Именно поэтому для бетонной лестницы армирование необходимо. Усиление конструкции осуществляется из отдельных элементов арматуры, образующих после сборки силовой каркас лестницы.

Армирование лестничного марша-является главным этапом строительства лестницы

Арматурное усиление позволяет:

  • предотвратить образование трещин;
  • гарантировать безопасную эксплуатацию;
  • обеспечить долговечность конструкции;
  • сохранить целостность лестницы при перевозке и монтаже.

Конструкция, типы, достоинства и недостатки лестницы из арматуры и бетона

Цельная лестница из бетона, укрепленного арматурной решеткой, представляет собой массивную конструкцию с продолжительным периодом эксплуатации.

Для изготовления используются следующие материалы:

  • марочный бетон. Он изготавливается по стандартной рецептуре из портландцемента марки М400, перемешанного с песком, щебнем и водой;
  • стальные стержни класса А-III с рифленым профилем. Арматура в лестнице демпфирует действующие нагрузки при условии правильной вязки каркаса.

Остановимся на разновидностях монолитных лестниц. Сооружаются следующие типы лестничных конструкций:

Бетонная лестница изготавливается достаточно легко
  • одномаршевые. Они представляют собой отдельную железобетонную секцию без дополнительной площадки;
  • двухмаршевые. Особенности двухмаршевых лестниц состоят в объединении общим силовым каркасом двух маршей с межэтажной площадкой;
  • радиусные. Лестница отличается спиралеобразной конфигурацией межэтажного пролета и оригинальным дизайном.

Монолитные лестницы характеризуются комплексом серьезных преимуществ по сравнению с лестничными конструкциями из стали и древесины.

Главные преимущества железобетонных лестниц:

  • долговечность конструкции. Благодаря повышенному запасу прочности и надежности железобетона, значительно повышается ресурс эксплуатации. При этом практически отпадает необходимость выполнения ремонтных мероприятий, за исключением периодического обновления декоративной облицовки. Железобетонный марш объединяет основу строения с перекрывающими панелями, усиливая коробку здания;
  • облегчение и ускорение работ по строительству здания. Благодаря тому, что формирование железобетонного пролета осуществляется на начальном этапе постройки, упрощается доставка строительных материалов на рабочий участок. Это позволяет облегчить технологию работ и сократить строительный цикл;
  • возможность реализации оригинальных дизайнерских идей и замыслов архитекторов. Принцип изготовления и армирования бетонных лестниц позволяет создавать как обычные лестничные конструкции, так и нестандартные лестницы спирального типа. Технология позволяет реализовать замыслы клиента и обеспечить привлекательный внешний вид.

Преимуществом железобетонных лестниц является долговечность конструкции

Среди дополнительных достоинств необходимо отметить:

  • безопасность использования. Благодаря повышенной прочности марша, в результате усиления снижается вероятность травмирования;
  • стойкость к поглощению влаги. Пониженная гигроскопичность железобетонных конструкций обусловлена особенностями структуры бетонного массива;
  • устойчивость к температурным скачкам. Монолит, укрепленный арматурной решеткой, не растрескивается при колебаниях температуры;
  • пожарную безопасность. Железобетон устойчив к воздействию высоких температур, что гарантирует огнестойкость конструкции;
  • бесшумность. При передвижении по лестнице не возникают посторонние звуки, создающие неудобства при постоянном использовании;
  • увеличенную грузоподъемность. Повышенный запас прочности обеспечивает целостность железобетона при воздействии нагрузок.

Застройщиков привлекает уменьшенный уровень эксплуатационных затрат, отсутствие необходимости в периодическом ремонте, а также возможность дизайнерского оформления с помощью различных отделочных материалов.

Одновременно с комплексом преимуществ имеются определенные минусы:

  • повышенная трудоемкость работ по изготовлению;
  • необходимость применения грузоподъемной техники для монтажа;
  • увеличенная масса конструкции, нагружающая стены и перекрытия;
  • потребность в дополнительной отделке для придания товарного вида.

Несмотря на ряд недостатков, железобетонные лестницы востребованы при строительстве зданий различного назначения.

При строительстве зданий различного назначения железобетонные лестницы очень востребованы

Армирование лестничного марша – главные правила по усилению

Собираясь выполнять армирование монолитной лестницы, соблюдайте основные требования по выполнению работ:

  • произведите необходимые прочностные расчеты;
  • определите схему армирования марша;
  • изучите требования рабочей документации;
  • используйте арматурные стержни диаметром 8-10 мм;
  • применяйте вязальную проволоку для сборки каркаса;
  • установите под сетку фиксирующие подставки;
  • обеспечьте защитный слой 2-2,5 см после укладки каркаса;
  • выдерживайте размер сетчатой ячейки 10х10 см;
  • предусмотрите выпуски по 30-40 мм для фиксации марша;
  • соблюдайте расстояние между поперечной арматурой 350-400 мм.

Выполнение указанных рекомендаций обеспечит надежность монолитной лестницы.

Как осуществляется бетонной лестницы армирование – технологические этапы

Для армирования марша необходимо выполнить следующие этапы:

Собираясь выполнять армирование монолитной лестницы, необходимо произвести необходимые прочностные расчеты
  1. Произвести расчеты и разработать проект.
  2. Собрать и зафиксировать щитовую опалубку.
  3. Нарезать заготовки и связать силовую решетку.
  4. Уложить в опалубку арматурный каркас.
  5. Залить бетонный раствор.
  6. Демонтировать опалубку после застывания бетона.
  7. Выполнить декоративную отделку лестницы.

Остановимся на особенностях выполнения отдельных этапов.

Подготовительные мероприятия

На подготовительном этапе следует выполнить ряд работ:

  1. Выбрать конструкцию лестницы.
  2. Рассчитать пролет на прочность.
  3. Определить потребность в стройматериалах.
  4. Разработать рабочий чертеж.

Работы по сборке и установке опалубки

Для изготовления деревянной опалубки понадобятся доски, фанера, деревянные бруски, а также саморезы.

Перед началом заливки необходимо установить опалубку

Порядок действий по сборке и монтажу:

  1. Нарежьте заготовки согласно чертежу.
  2. Соберите основание и закрепите борта.
  3. Установите опорные стойки.
  4. Проверьте прочность конструкции.
  5. Обеспечьте герметичность стыков.

Проконтролируйте устойчивость опалубки, масса которой после бетонирования возрастет.

Сборка арматурного каркаса

Долговечность марша определяется методом сборки силового каркаса. Определяясь, как будет крепиться арматура для лестницы, желательно использовать способ вязки. Он обеспечивает повышенную надежность арматурной решетки по сравнению со сварным вариантом. Ведь возникающие в металле при сварке внутренние напряжения отрицательно влияют на целостность силовой конструкции под воздействием нагрузок.

Для сборки решетки подготовьте:

  • арматурные прутки;
  • отожженную проволоку;
  • инструмент для вязания;
  • фиксирующие элементы.

Обратите внимание на следующие моменты:

  • соответствие конструкции каркаса требованиям документации;
  • прочность фиксации стальных прутков;
  • неподвижность арматурной решетки;
  • расстояние от каркаса до бетонной поверхности.

Надежность арматурной решетки обеспечивает вязальный способ

После выполнения работ по армированию осуществляется заливка бетона, который набирает твердость на протяжении четырех недель. Затем опалубка демонтируется и выполняются мероприятия по чистовой отделке.

Особенности укрепления одномаршевой монолитной лестницы

Одномаршевый вариант лестничной конструкции – наиболее простой. Основные усилия воспринимает нижняя плоскость, поэтому усиливать такой марш следует в нижней части.

При продольном армировании одномаршевой лестницы учитываются следующие моменты:

  • размер пролета;
  • расстояние между стержнями;
  • толщина лестничной плиты;
  • сечение арматуры.

Взаимосвязь указанных показателей несложно проследить из справочных таблиц. При величине пролета до 2 м интервал между стержнями составляет 0,19 м. С возрастанием длины лестничной конструкции снижается интервал между стержнями и увеличивается диаметр прутков.

Армирование лестницы-схема

Схема армирования монолитной лестницы двухмаршевого типа

Усиление двухмаршевой лестницы осуществляется согласно предварительно разработанной схеме и предусматривает:

  • армирование верхней и нижней части конструкции;
  • размещение арматурных стержней в лестничной площадке;
  • двойное усиление лестничного марша.

Воздействию растягивающих нагрузок подвержены верхняя и нижняя плоскость, которые следует дополнительно армировать.

Нестандартные лестницы – способы повышения прочности конструкции

Обеспечение повышенной прочности радиусных лестниц осуществляется по стандартной методике:

  1. Выполняются прочностные расчеты с помощью специальных программ.
  2. Разрабатывается рабочий чертеж.
  3. Осуществляется усиление проблемных участков.

Технология армирования нестандартных лестниц аналогична способам усиления одномаршевых и двухмаршевых конструкций.

Заключение

Originally posted 2018-08-06 16:48:06.

Лестница является достаточно сложной конструкцией, но помимо того, что она должна привнести в интерьер респектабельный, роскошный стиль, лестница должна отвечать прочностным характеристикам и быть надежной.

Поворотная лестница из бетона

Блок: 1/3 | Кол-во символов: 241
Источник:

Инструменты и приспособления

Для строительных работ по армированию своими руками необходим следующий комплект инструментов:

  • Болгарка или ножовка по металлу для распила арматуры;
  • Приспособление для гибки арматуры;
  • Инструмент для вязки стержней;
  • Кусачки;
  • Электролобзик или цепная пила для распила деревянных досок, фанеры, щитов опалубки;
  • Шуруповерт для сборки опалубки;
  • Бетономешалка для подготовки раствора;
  • Глубинный вибратор;
  • Измерительные приспособления (строительный уровень, отвес или невелир).

Блок: 2/4 | Кол-во символов: 500
Источник:

Это интересно: Технология армирования ленточного фундамента: рассмотрим по полочкам

Причины армирования

Современные лестницы и лестничные площадки, неважно, что мы рассматриваем: винтовой образец, стандартный, длинный или короткий, производятся преимущественно из железобетона.

Преимущества бетонных и железобетонных конструкций очевидны. Они в меру дешевы, очень прочны и долговечны, выдерживают критические нагрузки, подлежат ремонту, хоть и частичному.

Вот почему современные лестницы и лестничные площадки, особенно когда мы говорим о стандартной технологии, производят из бетонных конструкций.

Арматурный каркас марша и лестничной площадки

Проблема бетонных конструкций без арматурного каркаса известна всем – хрупкость. Бетон хорошо работает на сжатие, но плохо на изгиб и растяжение. Он будет выдерживать определенный уровень веса статического или динамического, но только до какого-то уровня. Дальше последует растрескивание в области, испытывающей растягивающую нагрузку и разрушение всей конструкции. Такую нагрузку испытывает нижняя поверхность пролета.

Решить проблему достаточно просто – нужно всего лишь осуществить армирование монолитной лестницы, внедрив в полость бетонной конструкции каркас из арматуры.

Наличие каркаса нивелирует основные напряжения, сделает бетон куда более прочным, позволит ему взаимодействовать с нагрузками на изгиб без каких-либо разрушений, и все это, за счет наличия в нем арматуры.
к меню

Рабочие нагрузки

Первое, что нужно рассмотреть при определении рабочих нагрузок – это схема и чертеж лестницы.

Благодаря им можно осуществить точный расчет нагрузок. А расчет нагрузок – один из самых важных моментов при проектировании.

Схема стандартного лестничного марша такова, что установлен он в диагональном положении. На марш действует сила его собственного веса, давящая на него неравномерно. В нижней зоне воздействие будет сильнее, так как чем ниже находится точка, тем большее давление она испытывает от находящегося выше нее массива.

Верхняя же зона со ступенями, давления вообще почти не испытывает, о чем свидетельствует формула расчета в теоретической механике.

Видео удалено.

Видео (кликните для воспроизведения).

Основная точка приложения веса – немного ниже центра марша, смещенная к задней его части, то есть дальше от ступеней.

Соединение каркасов лестницы

В то же время не будем забывать и про лестничные площадки. Чертеж любой лестницы, как правило, без них не обходится. Не обойдется и расчет, тем более что наличие площадки, да еще и опирающейся на другие конструкции, оказывает свое влияние.

Площадка соединяется с маршем посредством довольно тонкого соединения. В монолитных конструкциях это соединение вообще отсутствует, так как площадка заливается с маршем одновременно.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

В итоге верхняя часть лестницы подвергается сильным внешним воздействиям, а особенно сильны они в точке соприкосновения марша и площадки. Именно эта верхняя ступень в первую очередь подвержена растрескиванию и последующему лавинообразному разрушению.
к меню

Блок: 2/3 | Кол-во символов: 3506
Источник:

Конструкция, типы, достоинства и недостатки лестницы из арматуры и бетона

Цельная лестница из бетона, укрепленного арматурной решеткой, представляет собой массивную конструкцию с продолжительным периодом эксплуатации.

Для изготовления используются следующие материалы:

  • марочный бетон. Он изготавливается по стандартной рецептуре из портландцемента марки М400, перемешанного с песком, щебнем и водой;
  • стальные стержни класса А-III с рифленым профилем. Арматура в лестнице демпфирует действующие нагрузки при условии правильной вязки каркаса.

Остановимся на разновидностях монолитных лестниц. Сооружаются следующие типы лестничных конструкций:

Бетонная лестница изготавливается достаточно легко
  • одномаршевые. Они представляют собой отдельную железобетонную секцию без дополнительной площадки;
  • двухмаршевые. Особенности двухмаршевых лестниц состоят в объединении общим силовым каркасом двух маршей с межэтажной площадкой;
  • радиусные. Лестница отличается спиралеобразной конфигурацией межэтажного пролета и оригинальным дизайном.

Монолитные лестницы характеризуются комплексом серьезных преимуществ по сравнению с лестничными конструкциями из стали и древесины.

Главные преимущества железобетонных лестниц:

  • долговечность конструкции. Благодаря повышенному запасу прочности и надежности железобетона, значительно повышается ресурс эксплуатации. При этом практически отпадает необходимость выполнения ремонтных мероприятий, за исключением периодического обновления декоративной облицовки. Железобетонный марш объединяет основу строения с перекрывающими панелями, усиливая коробку здания;
  • облегчение и ускорение работ по строительству здания. Благодаря тому, что формирование железобетонного пролета осуществляется на начальном этапе постройки, упрощается доставка строительных материалов на рабочий участок. Это позволяет облегчить технологию работ и сократить строительный цикл;
  • возможность реализации оригинальных дизайнерских идей и замыслов архитекторов. Принцип изготовления и армирования бетонных лестниц позволяет создавать как обычные лестничные конструкции, так и нестандартные лестницы спирального типа. Технология позволяет реализовать замыслы клиента и обеспечить привлекательный внешний вид.

Преимуществом железобетонных лестниц является долговечность конструкции

Среди дополнительных достоинств необходимо отметить:

  • безопасность использования. Благодаря повышенной прочности марша, в результате усиления снижается вероятность травмирования;
  • стойкость к поглощению влаги. Пониженная гигроскопичность железобетонных конструкций обусловлена особенностями структуры бетонного массива;
  • устойчивость к температурным скачкам. Монолит, укрепленный арматурной решеткой, не растрескивается при колебаниях температуры;
  • пожарную безопасность. Железобетон устойчив к воздействию высоких температур, что гарантирует огнестойкость конструкции;
  • бесшумность. При передвижении по лестнице не возникают посторонние звуки, создающие неудобства при постоянном использовании;
  • увеличенную грузоподъемность. Повышенный запас прочности обеспечивает целостность железобетона при воздействии нагрузок.

Застройщиков привлекает уменьшенный уровень эксплуатационных затрат, отсутствие необходимости в периодическом ремонте, а также возможность дизайнерского оформления с помощью различных отделочных материалов.

Одновременно с комплексом преимуществ имеются определенные минусы:

  • повышенная трудоемкость работ по изготовлению;
  • необходимость применения грузоподъемной техники для монтажа;
  • увеличенная масса конструкции, нагружающая стены и перекрытия;
  • потребность в дополнительной отделке для придания товарного вида.

Несмотря на ряд недостатков, железобетонные лестницы востребованы при строительстве зданий различного назначения.

При строительстве зданий различного назначения железобетонные лестницы очень востребованы

Блок: 3/9 | Кол-во символов: 3798
Источник:

Бетонирование на лестничной площадке

Все этажи соединяются между собой монолитными железобетонными лестничными конструкциями, которые можно выполнить самостоятельно. Относительно несложная технология потребует только четкого следования инструкции и наличия элементарных знаний в строительстве.

Лестничная площадка

К преимуществам именно такого вида лестничных конструкций можно отнести:

  • Возможность покраски.
  • Отсутствие скрипа, как в случае с древесиной.
  • Возможность выдерживать громадные нагрузки.

Среди недостатков можно выделить:

  • Большую массивность.
  • Значительный расход материалов и средств на возведение.

Армирование лестничной площадки должно проходить с усиленной арматурой, которую необходимо предварительно грамотно рассчитать и разметить.

Армирование лестницы с площадками

Для выполнения работ на лестничной площадке, необходимо выполнить в стене штробу, для опирания, рекомендуется выбрать трехсторонний вариант.

Среди необходимых инструментов, стоит заранее подготовить:

  1. Ножовку по металлу;
  2. Кусачки;
  3. Шуруповерт;
  4. Лист для замеса бетона;
  5. Глубинный вибратор;
  6. Уровень, отвес.

    Отвес

Для начала необходимо подготовить арматуру:

Опалубку можно будет ликвидировать только спустя 3 недели, для того чтобы конструкция набрала нужную прочность.

  1. Далее можно приступать к связке каркаса, специальными фиксаторами или пластиковыми хомутами.
  2. Опалубку изготавливают исключительно после того, как будет доделан весь каркас полностью.
  3. Выполнить работы по заливке бетона.

Заливку бетона нужно проводить мгновенно «без перекуров».

Заливка лестницы бетоном

Для того чтобы кромки армированных конструкций прослужили долгое время необходимо перед процессом бетонирования закрыть ступени металлическим уголком.

Схема армирования монолитной лестницы из бетона, как армировать бетонные лестничные марши – чертежи, технология армирования ступеней, вес, узел, элементы маршей dwg, длина серии, бетонирование на лестничной площадке – фото

Блок: 3/3 | Кол-во символов: 2253
Источник:

Рекомендации по проектированию и разработке документации

  • угол наклона не должен превышать 35 градусов;
  • оптимальная высота ступени – 150-180 мм;
  • ширина лестничного прохода – не меньше 1 метра;
  • размер опорной части ступени – 280-300 мм.

Осуществляя проектирование, выполняйте все расчёты и эскизы на бумаге, учитывайте чистовые размеры помещения, в том числе высоту полов с учетом финишной отделки.

Разрабатывая различные лестницы из бетона, помните, что выполнение работ по их возведению включает следующие стадии:

  • Монтаж опалубки.
  • Армирование лестничного марша.
  • Бетонирование.

Рассмотрим детально эти три главных этапа.

Блок: 3/7 | Кол-во символов: 969
Источник:

Это интересно: Армирование плит перекрытия: излагаем развернуто

Дополнительные рекомендации

Для того чтобы кромки ступеней не разрушались, перед проведением бетонирования их закрывают металлическим уголком. Чтобы бетон лучше сцеплялся с металлом, к уголкам приваривают «усы». Заливая раствор, они углубляются в толщу и удерживают неподвижно уголки на одном месте.

Блок: 4/4 | Кол-во символов: 321
Источник:

Армирование лестничного марша – главные правила по усилению

Собираясь выполнять армирование монолитной лестницы, соблюдайте основные требования по выполнению работ:

  • произведите необходимые прочностные расчеты;
  • определите схему армирования марша;
  • изучите требования рабочей документации;
  • используйте арматурные стержни диаметром 8-10 мм;
  • применяйте вязальную проволоку для сборки каркаса;
  • установите под сетку фиксирующие подставки;
  • обеспечьте защитный слой 2-2,5 см после укладки каркаса;
  • выдерживайте размер сетчатой ячейки 10х10 см;
  • предусмотрите выпуски по 30-40 мм для фиксации марша;
  • соблюдайте расстояние между поперечной арматурой 350-400 мм.

Выполнение указанных рекомендаций обеспечит надежность монолитной лестницы.

Блок: 4/9 | Кол-во символов: 726
Источник:

Работы по армированию

Если опалубка собрана, можно приступать к армированию конструкции. Комплекс работ по усилению лестничного марша предусматривает следующие стадии работ:

  • подготовку необходимых материалов, инструмента;
  • разработку схемы усиления;
  • сборку силового каркаса.

Для выполнения работ понадобятся:

  • Строительная арматура диаметром 10-14 мм.
  • Проволока для вязания каркасов усиления.
  • Четырехмиллиметровая сетка для усиления ступенек с ячейкой 10х10 см.
  • Хомуты из пластика для фиксации.
  • Электрошуруповерт.
  • Сварочное оборудование.

Если всё подготовлено, начинайте работы по сборке каркаса из арматуры.

Схему армирования составляйте с учетом рекомендаций, приведённых в справочных источниках. Строительные нормы регламентируют, какая будет применяться арматура в каркасе усиления в зависимости от протяженности пролета, высоты лестничной плиты и интервала между прутками.

Проблема бетонных конструкций без арматурного каркаса известна всем – хрупкость

Например, при длине лестничного пролета 3 метра, диаметре арматуры 10 миллиметров и высоте плиты 15 сантиметров, расстояние между прутками должно быть 17 сантиметров. Руководствуясь табличными данными, выбрать параметры продольного усиления несложно.

Для понимания процесса армирования, рассмотрим усилия, возникающие в обычной одномаршевой лестнице, связанные с силой тяжести. Ее величина зависит от массы конструкции, передвигающихся по ней людей, а также веса переносимых предметов.

Под воздействием усилий, нижняя часть бетонного монолита растягивается, а верхняя – стремится сжаться. Бетон не отличается высокой прочностью на растяжение. Именно поэтому усиление лестничной конструкции производится с использованием стальной арматуры. Для одномаршевых решений применяется проверенная на практике схема усиления, при которой стальной каркас устанавливается в нижней плоскости опалубки.

Для более нагруженных двухмаршевых схем с монолитной площадкой каркас возводится в двух уровнях конструкции – верхнем и нижнем.

Производя армирование, выполняйте следующие правила:

  • соблюдайте интервал между стальными прутками усиления в соответствии с рекомендациями;
  • укладываете прутки каркаса на основание опалубки, согласно эскизам, формируя ячейки необходимых размеров;
  • производите фиксацию стержней для сохранения правильного положения каркаса с использованием вязальной проволоки или сварочного аппарата. Применяйте специальный крючок, установленный в шуруповерт для вязки элементов каркаса, если не используется сварка;
  • используйте пластиковые элементы крепления для фиксации стержней арматуры;
  • обеспечьте интервал от основания опалубки до прутков – 3 см, используя фиксаторы, установленные в местах соединения прутков;
  • соблюдайте величину нахлеста арматуры не меньше 50 диаметра прутков при объединении в каркас силовых элементов;
  • зафиксируйте к стене каркас усиления, что позволит добиться увеличения прочности.

Блок: 5/7 | Кол-во символов: 2873
Источник:

Особенности укрепления одномаршевой монолитной лестницы

Одномаршевый вариант лестничной конструкции – наиболее простой. Основные усилия воспринимает нижняя плоскость, поэтому усиливать такой марш следует в нижней части.

При продольном армировании одномаршевой лестницы учитываются следующие моменты:

  • размер пролета;
  • расстояние между стержнями;
  • толщина лестничной плиты;
  • сечение арматуры.

Взаимосвязь указанных показателей несложно проследить из справочных таблиц. При величине пролета до 2 м интервал между стержнями составляет 0,19 м. С возрастанием длины лестничной конструкции снижается интервал между стержнями и увеличивается диаметр прутков.

Армирование лестницы-схема

Блок: 6/9 | Кол-во символов: 676
Источник:

Заливка бетоном

К выполнению этапа приступают, когда арматурный каркас установлен. Для заливки подойдет, как заказной бетон, так и приготовленный самостоятельно, непосредственно на месте работ. Производя заливку, придерживайтесь следующих правил:

  • Формируйте бетонную поверхность лестницы одновременно с заливкой плиты перекрытия.
  • Работы выполняйте в один прием, начиная с нижней части и постепенно передвигаясь вверх.
  • Обеспечьте густую консистенцию бетона, он не должен «сползать».
  • Уплотняйте массив, применяя вибратор.
  • Спланируйте поверхность ступеней, используя мастерок.
  • Увлажняйте после заливки поверхность.
  • Демонтируйте опалубку не раньше, чем через полмесяца после бетонирования.

Блок: 6/7 | Кол-во символов: 686
Источник:

Схема армирования монолитной лестницы двухмаршевого типа

Усиление двухмаршевой лестницы осуществляется согласно предварительно разработанной схеме и предусматривает:

  • армирование верхней и нижней части конструкции;
  • размещение арматурных стержней в лестничной площадке;
  • двойное усиление лестничного марша.

Воздействию растягивающих нагрузок подвержены верхняя и нижняя плоскость, которые следует дополнительно армировать.

Блок: 7/9 | Кол-во символов: 422
Источник:

Итоги

Производя армирование с учетом технических требований, вы обеспечите прочность лестничного марша, длительный ресурс эксплуатации.

Блок: 7/7 | Кол-во символов: 191
Источник:

Нестандартные лестницы – способы повышения прочности конструкции

Обеспечение повышенной прочности радиусных лестниц осуществляется по стандартной методике:

  1. Выполняются прочностные расчеты с помощью специальных программ.
  2. Разрабатывается рабочий чертеж.
  3. Осуществляется усиление проблемных участков.

Технология армирования нестандартных лестниц аналогична способам усиления одномаршевых и двухмаршевых конструкций.

Блок: 8/9 | Кол-во символов: 413
Источник:

Заключение

Блок: 9/9 | Кол-во символов: 241
Источник:

Кол-во блоков: 17 | Общее кол-во символов: 27292

Количество использованных доноров: 5

Информация по каждому донору:

  1. http://o-cemente.info/armirovanie-betona/armirovanie-lestnits-i-ploshhadok.html: использовано 2 блоков из 4, кол-во символов 821 (3%)
  2. http://lestnicypro.ru/lestnicy/svoimi-rukami/armirovanie-monolitnoy-konstrukcii/: использовано 3 блоков из 3, кол-во символов 10746 (39%)
  3. https://pobetony.expert/armirovanie/kak-armirovat-lestnicu: использовано 7 блоков из 9, кол-во символов 7500 (27%)
  4. https://pobetony.ru/armirovanie/lestnichnogo-marsha-chertezh/: использовано 4 блоков из 7, кол-во символов 4719 (17%)
  5. https://armaturniy.ru/armirovanie/lestnicy.html: использовано 1 блоков из 3, кол-во символов 3506 (13%)

Поделитесь в соц.сетях:

Оцените статью:

Армирование железными прутьями

Что является неотъемлемой частью работы над бетонными лестничными конструкциями? Наряду с разработкой проекта самого устройства, созданием чертежей, по которым будет происходить создание изделия, а также внешней дизайнерской отделкой важное значение имеет армирование лестничного марша. Данная процедура необходима для того, чтобы повысить прочность и износоустойчивость готового сооружения, предотвратить его деформирование, а также повысить срок эксплуатации на несколько десятков лет. Для этого используются стальные пруты, а также сваривание или связывание проволокой отдельных элементов.

Арматурная сетка

Зачем повышать прочность лестничных маршей: что даст процедура армирования?

В процессе использования лестничные марши подвергаются многим внешним воздействиям. К ним можно отнести и собственный вес лестницы, и вес всех жителей дома, и массу транспортируемых грузов. Нельзя не учесть прямые механические воздействия, а также атмосферные – влажность и температурные перепады. Все перечисленные факторы рано или поздно приведут к тому, что верхние бетонные слои начнут сжиматься и проседать, а нижние – растягиваться и разрушаться. Чтобы компенсировать подобные проблем, применяют армирование лестничного пролета.

Если требуется армирование одномаршевых бетонных лестниц, при разработке чертежа изделия армирование проектируется только в нижней его части. В других областях марша укладка арматуры не принесет фактической пользы и предстанет перед вами как лишние трудозатраты.

Пример документации по бетонной лестнице

Для того чтобы уберечь верхнюю часть бетонной лестничной конструкции, хорошим решением будет использование металлической сетки, обычно стальной. Это требуется для того, чтобы спасти изделие от механических воздействий при эксплуатации.

Когда требуется производить укрепление лестничного марша?

Перед процедурой армирования создается детальный чертеж будущей лестницы, а также производится ее опалубка. Она изготавливается из бруса и досок, толщина которых не менее 3 мм. После этого рекомендуется выполнить гидроизоляцию. Для процесса необходимо воспользоваться рубероидом или полиэтиленом. Это поможет избежать деформирования бетона на первоначальном этапе.

Прутья арматурные

К укреплению бетонной лестницы можно приступать только после того, как все подготовительные работы осуществлены. Помимо чертежа самого изделия, вам потребуется качественный чертеж армирования лестничного марша. При разработке данного чертежа в обязательном порядке учитываются следующие критерии изделия:

  • длина будущей лестницы;
  • длина арматуры или металлических прутов, которые вы будете применять для повышения прочности;
  • расстояние, на котором будут укладываться пруты;
  • минимальное значение высоты бетонной плиты.

Для дополнительного укрепления ступенек и предотвращения их сколов устанавливается не только металлическая решетка, но и металлические уголки.

После подготовки схемы армирования вы можете приступать к изготовлению каркаса. Все металлические элементы должны быть установлены до процесса заливки бетонной смеси. Только после изготовления и установки каркаса его заливают раствором бетона. Заливка выполняется в один прием – начиная от нижних ступеней и постепенно переходя к верхним. Для уплотнения раствора применяется вибратор: в процессе его использования важно не задеть пруты арматуры.

Теперь вы знаете, зачем рекомендуется производить армирование и каким образом оно осуществляется. Свои мнением и результатами армирования делитесь в комментариях.

Видео удалено.
Видео (кликните для воспроизведения).

Источники:

  1. Ефименко А. З. Социология управления. В 2 частях. Часть 2. Учебное пособие; МГСУ — М., 2015. — 160 c.

Армирование лестничного марша чертеж

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

чертежи, схемы, примеры усиления марша, ступеней и площадок с фото

Монолитная бетонная лестница выделяется своей прочностью и долгим эксплуатационным сроком. Бетон – пластичный материал, поэтому с помощью него конструкция может принимать любую форму. К тому же монолитная поверхность служит идеальной основой для таких отделочных материалов, как керамогранит или кафель. При изготовлении такой конструкции важно правильно выполнить армирование лестницы – от этого зависит ее безопасность и срок службы.

Особенности конструкции

Один из положительных показателей в пользу выбора именно монолитной бетонной лестницы – относительно не сложная технология ее изготовления: бетон заливают в опалубку, в которой предварительно смонтирован армирующий каркас из рифленых стержней класса А3 либо  А500С.

Правильно связанный армирующий каркас для монолитной бетонной лестницы обеспечивает равномерное распределение нагрузок.

Из бетона можно изготовить следующие разновидности лестниц.

Тип лестницыОсобенности конструкции
ОдномаршеваяПрямая ЖБ секция без промежуточной площадки
ДвухмаршеваяМежэтажная площадка соединяет при помощи общего силового каркаса два марша
РадиуснаяСвободная (изогнутая) форма марша.



Для изготовления лестниц традиционно используют три материала: сталь, дерево и бетон. Последний отличается следующими преимуществами:

  1. Повышенная прочность и надежность железобетонной конструкций, в результате армирования лестничного марша обеспечивают им длительный срок эксплуатации. При этом не требуется прибегать к регулярным ремонтным мероприятиям, как с древесиной или стальными конструкциями (покрытие лаком, защита от влаги, антикоррозийная обработка). Единственное, что может потребоваться – это обновление облицовки.
  2. За счет того, что изготовление ЖБ лестницы начинается на первом этапе строительства, в дальнейшем сокращается срок возведения и отделки строения.
  3. Монолитные конструкции в зависимости от формы опалубки могут принимать как традиционную, так и необычную конфигурацию. Это позволяет воплотить в жизнь самые смелые дизайнерские задумки.

Помимо этого бетонная лестница обладает следующими качествами:

  • она безопасна в использовании;
  • бетон устойчив к атмосферным явлениям, низким и высоким температурам, их перепадам, поэтому может использоваться как внутри, так и снаружи помещения;
  • важное качество для лестницы – огнестойкость;
  • комфортность – бетон поглощает шум.

Подведя итог, можно отметить три важных качествам ЖБ лестниц, которые ценят застройщики: надежность, неприхотливость в обслуживании, вариативность исполнения внешнего облика.

Этапы строительства лестницы

В процессе строительства бетонной лестницы важно соблюсти технологию проведения каждого этапа. Сначала выполняют расчеты. Затем поэтапно:

  • монтируют опалубку;
  • вяжут и фиксируют армирующий каркас лестничного марша;
  • устанавливается опалубка ступеньки;
  • армируют ступени;
  • проводят контроль качества и устанавливают дополнительные крепежные элементы опалубки;
  • бетонируют конструкцию;
  • ухаживают за бетоном;
  • демонтируют опалубку;
  • выполняют облицовку.

Первый этап строительства лестницы начинается с подготовки, на этом этапе необходимо:

  • определиться с видом лестницы, размером ступеней и шириной марша;
  • произвести расчеты;
  • вычислить необходимое количество материалов;
  • составить схему укладки арматуры.

Для строительства лестницы потребуются материалы для изготовления опалубки, арматурные стержни расчетного диаметра, сетка для армирования ступеней, также хомуты, вязальная проволока. Из инструмента: крючок для вязки арматуры, болгарка, пила, шуруповерт.

Сборка опалубки

Опалубку для лестницы изготавливают при помощи досок или фанеры, также потребуются деревянные бруски и крепеж.

Последовательность действий такая:

  1. На основе заранее изготовленного чертежа нарезают элементы опалубки.
  2. Собирают каркас, а затем фиксируют стенки опалубки. Важно не оставлять ни единой щели.
  3. Снаружи крепят опоры из бруса – они не позволят конструкции деформироваться под действие нагрузки от жидкого бетона.
  4. Перед следующими этапами опалубку проверяют на прочность и герметичность – конструкция должна получиться устойчивой.

Не лишним будет воспользоваться следующими рекомендациями:

  • проекцию будущей конструкции (марш со ступенями) желательно начертить на стене в масштабе 1:1 – это позволит во время обнаружить ошибку в расчетах или исключить ее наличие;
  • высота первой ступени определяется с учетом толщины стяжки пола и чистового покрытия;
  • в качестве направляющих рекомендуется использовать брус 50 х 150 мм, а для стен опалубки фанерные щиты.

Если щиты изготовлены из досок, то щели можно заполнить любым герметизирующим материалом (пена, силикон).

Опалубка для разных типов лестниц: особенности сборки

Конфигурация опалубки зависит от типа выбранной лестницы. В каждом случае есть некоторые особенности.

Тип лестницыОсобенности монтажа опалубки
Прямая с одним маршемЭто самая простая в исполнении конструкция, длина которой может доходить до 5 метров. Каркас собирают поверх основы из фанеры, которая в свою очередь опирается на упоры. С обеих сторон монтируют бортики, а поперек них располагают планки ступенек в соответствии с расчетным шагом. Основание конструкции армируют.
Прямая с двумя маршами  и промежуточной площадкой прямоугольной формыНаиболее распространенная схема – простая, удобная и безопасная в эксплуатации. Сначала устанавливаются телескопические стойки и укладываются элементы опалубки под лестничную площадку, выравнивают и застилают фанерой. После к площадке “подгоняют” опалубку 2 маршей, все сшивается гвоздями. В конце закрепляют планки ступеней (вертикально относительно бортов).
Забежная конструкцияЕе отличие от предыдущей версии заключается в том, что поворотная площадка заменяется поворотно-забежным элементом со ступенями. Монтаж опалубке происходит по схеме , описанной выше, за исключением того, что вместе забежного элемента борта монтируются с помощью изогнутой фанеры (1 см толщиной). Арматура в месте поворота используется цельная, чтобы не было стыков.
Пример установки профессиональной опалубки

На начальном этапе делают разметку низа лестницы на стене, это также будет верх опалубки, так удобнее производить дальнейшее строительство.

Установку опалубки начинают с расстановки треног,  к ним крепят телескопические стойки. Тренога не даёт стойке падать и фиксируют её в вертикальном положении. С помощью телескопической стойки выравнивают опалубку по высоте.

Обратите внимание! Стойки следует устанавливать как можно равней, так как они будут нести всю нагрузку от арматуры и бетона в процессе бетонирования. Недочеты и халатное отношение, может обернуться падением всей конструкции.

Далее на стойки одевают короны, в них фиксируются ригеля опалубки. Под наклонные ригеля, вырезаются клинья, их вставляют между короной и ригелям для увеличения плоскости опоры. Клин дополнительно фиксируется гвоздем либо саморезом по дереву.

Сперва выравнивают лестничные площадки и сразу же монтируют фанеру под нужный размер. Затем выравнивают все ригеля лестничных маршей и зашиваю все фанерой, фиксируя её гвоздями. На последнем этапе устанавливается бортовая опалубка и размечаются ступеньки.

Совет от плотника! Все щели мы запениваем монтажной пеной, после высыхания аккуратно её обрезаем.

Собранная опалубка под монолитную лестницу.

Узел опирания лестничной площадки на кирпичную кладку.

Для того чтобы приступить к армированию, следует почистить опалубку от мусора и поставить дополнительные стойки. Их количество зависит от размера лестницы, но лишними они ни когда не бывают.

Монтаж армирующего каркаса

Армирование монолитной лестничной площадки и ступеней производится на основании проектной документации. В ней есть точные указания, как должна быть закреплена арматура, какой способ обвязки применять. Также указана длина, сечение, количество и тип арматурных стержней.

Обратите внимание! Обвязка арматуры с помощью вязальной проволоки намного надежнее, чем сварка. При таком способе исключено возникновение внутреннего напряжения, из-за которого часто сварной шов не выдерживает нагрузку и разрушается.

В процессе изготовления и укладки армокаркаса внутри опалубки необходимо учесть несколько моментов:

  1. Каркас должен соответствовать условиям проекта.
  2. Стержни должны быть надежно зафиксированы.
  3. Армирующая конструкция должна быть прочной и неподвижной.
  4. Соблюден защитный слой бетона для арматуры.

Каждый тип лестниц требует отдельного подхода к армированию. Это связано с особенностями распределения нагрузки внутри конструкции. Например, самая простая одномаршевая лестница должна укрепляться в нижней части – именно сюда приходится основная нагрузка.

Взаимосвязанные показатели: параметры марша, шаг укладки стержней, толщина марша, диаметр стержней. Если длина марша меньше 2 метров, то стержни укладывают с шагом 20 см. Чем длиннее марш, тем меньше интервал между прутками и больше их диаметр.

Армирование монолитной лестницы из бетона выполняют с учетом следующих рекомендаций:

  • перед началом работ выполняют точные расчеты, учитывая предстоящие нагрузки;
  • разрабатывают схему расположения арматуры внутри марша;
  • изучают проектную документацию;
  • диаметр стержней не должен быть меньше 0,8 – 1 см;
  • сборку каркаса проводят с помощью вязальной проволоки;
  • после того как каркас уложен необходимо обеспечить защитный слой толщиной не менее 20 – 25 мм;
  • размер ячейки армирующей сетки для ступеней  50 х 50 мм;
  • расстояние между поперечно уложенной арматурой 20 см.
Пример выполнения армирования лестницы по чертежам

Покажем на примере,  выполнение армирования бетонной лестницы состоящую из 3 маршей. Для армирования используем в роли основной арматуру А500С диаметром 12 мм, в качестве конструктивной пруты класса А240 диаметром 8 мм. Пруты соединяются с помощью вязальной проволоки, диаметром 1.2 мм.

Обратите внимание! При сооружении армирующего каркаса выполняют 100 % вязку арматуры, то есть соединяют проволокой каждое пересечение стержней.

Ниже представлены узлы и разрезы чертежей армирования на бумаге и выполненные в реальности.

Узел армирования соединения верха марша и лестничной площадки.

Узел соединения арматуры низа марша и площадки лестницы.

Детали Сгл1 и Сгл2 выполняются из рифленой арматуры диаметром 12 мм, элементы ПХ-1 и Ф-2 из гладкой арматуры класса А1 (А240).

Собранная армирующая лестничная балка соединенная методом вязки, шаг хомутов 15 см.

Процесс установки балок и выполнения вязки сетки для усиления площадки. Размер ячейки 200 на 200 мм.

Связанный узел соединения верха лестничного марша и площадки.

Пример выполнения армирования соединения низа марша и площадки.

Нижний слой армирования марша. Продольная арматура с шагом 15 см, поперечная с шагом 20 см.

Установка пластиковых фиксаторов для обеспечения защитного слоя бетона для арматуры, в данном случае он равен 25 мм.

Монтаж пространственного поддерживающего элемента, на стройке их называют “лягушками”. Шаг установки 600 на 600 мм.

Монтаж верхнего слоя армирования лестницы.

Обратите внимание! Вся верхняя арматура вяжется напротив нижней, это обеспечивает правильную работу каркаса в бетоне.

Узел армирования начала лестницы и ступеней.

Установка опалубки, и армирование ступеней сеткой из арматуры диаметром 4 мм, размер ячейки 50 на 50 мм.

Чертеж установки закладных деталей под лестничное ограждение.

На последнем этапе следует провести проверку, везде ли соблюден защитный слой для арматуры, есть ли мусор в опалубке. Исправляем недочеты и переходим к бетонированию.

Бетонирование и облицовка

Для бетонирования конструкции рекомендуется использовать бетон, изготовленный на заводе. Это гарантия того, что соблюдены пропорции основных компонентов и добавок. В нашем примере используется бетон марки C25/30 F200.

Доставка бетонной смеси бетоновозом.

При выравнивании бетона нужно оставить под доской 2 мм, для легкого проведения демонтажа.

Рекомендации по заливке:

  1. Заливку лестницы рекомендуется осуществлять вместе с заливкой перекрытия.
  2. Работа начинается снизу и выполняется за один этап, без перерыва.
  3. Консистенция бетона должна быть такой, чтобы он не сползал.
  4. Обязательно применять вибратор для равномерного распределения массы и ее уплотнения.
  5. Поверхность ступеней выравнивают при помощи мастерка.

Если ступени длинные как в нашем случае, следует их дополнительно усилить в центре, иначе они получатся полукруглыми.

Не забываем про закладные детали под лестничное ограждение, они должны быть в ровень с бетоном.

Необходимо обеспечить качественный уход за бетоном на стадии его твердения, периодически увлажняя его поверхность. Демонтаж опалубки можно выполнить не ранее, чем через 14 дней.

Готовая трех маршевая монолитная лестница.

Завершающий этап – отделочные работы. Выполнить ее можно с помощью дерева, керамогранита, мрамора, матовой кафельной плитки и других материалов.

Финишный вид лестницы. Выполнена облицовка тротуарной плиткой 300 на 300 мм, узор сетка.

Армирование бетонной монолитной лестницы – это важнейший этап в её строительстве, от него зависит долговечность, прочность и безопасность конструкции. Если у Вас есть вопросы, задавайте в комментариях будем рады помочь.

Особенности армирования монолитной лестницы — Всё о бетоне

Несмотря на высокий уровень популярности деревянных или железных лестниц, при строительстве частных домов нередко используются и монолитные конструкции, которые идеально подходят для соединения нескольких этажей.

Схема армирования лестничного марша.

Лестницы такого вида имеют множество преимуществ. Их не только легко изготовить, но и использоваться они будут достаточно долгое время, которое не сравнить с временем использования лестниц других видов.

Монолитная лестница из бетона массивная и материалоемкая, но при этом надежная и прочная. А при правильном подходе она может стать настоящим украшением дома.

Правила армирования

Возведение любого сооружения из бетона требует проведения трех основных этапов:

  • сборка опалубки;
  • устройство арматурного каркаса;
  • заливка бетона.

Не является исключением и строительство бетонной лестницы. При этом на сложность работ в основном влияет конструкция будущего сооружения, его форма и размеры.

Опалубку специалисты считают самым сложным этапом возведения монолитных лестниц. Так, к примеру, бетонная конструкция спиралевидной формы потребует создания криволинейной опалубки, для чего необходимо большое количество щитов неправильной формы и опор, поддерживающих эти щиты. Кроме того, для возведения лестницы подобного типа будет необходим сложный арматурный каркас, способный придать сооружению требуемую жесткость.

Если говорить о лестницах простой формы, то обустройство каркаса из арматуры в этом случае является достаточно легким делом, с которым может справиться даже человек, никогда до этого не занимавшийся строительством.

Для того чтобы понять принцип армирования бетонной лестницы, необходимо рассмотреть силы, влияющие на ступени простой одномаршевой конструкции.

Схема армирования лестницы.

Речь идет о силе тяжести. Она возникает под воздействием веса самого сооружения, людей, находящихся на нем, имущества, переносимого не нему. Влияние силы тяжести приводит к тому, что в нижней части конструкции бетон растягивается, а в верхней сжимается. Как известно, бетон крайне непрочен при растяжении, поэтому, чтобы лестница смогла выдержать воздействие силы тяжести, ей необходимо армирование. При строительстве одномаршевых лестниц в частных домах можно использовать оптимальную схему армирования, где арматурный каркас возводится только в нижней части конструкции.

Нередко используется способ установки каркаса, при котором в верхнюю часть конструкции закладывается стальная сетка с размерами ячеек 100х100х5. Эта сетка не увеличивает жесткость сооружения и используется только для защиты ступеней от случайных сколов при ударах.

Определить параметры продольного армирования одномаршевой монолитной лестницы можно по таблице, приведенной ниже:

Длина лестничного пролета, мРасстояние между прутками, смВысота плиты лестницы, смДиаметр арматуры, мм
2191010
3171510
4152012
4,5132212
2122512
5,5112714
6103014

Если процессу армирования подлежит двухмаршевая лестница, имеющая монолитную площадку, то каркас должен возводиться как в нижней, так и в верхней части конструкции, при этом захватывая площадки. Параметры верхнего армирования выбираются по аналогии с нижним.

Проведение установки

Для того чтобы осуществить армирование монолитной лестницы, потребуются следующие материалы:

Схема армирования бетонной лестницы.

  1. Строительная арматура, диаметр которой зависит от параметров сооружаемой конструкции.
  2. Отожженная вязальная проволока (или электротехнические пластиковые хомуты).
  3. Пластиковые фиксаторы.
  4. Сетка с диаметром 4 мм для армирования ступеней.

Также необходимо подготовить следующие строительные инструменты:

  1. Сварочный аппарат.
  2. Электрический шуруповерт.
  3. Крючок для шуруповерта.

Когда материалы и инструменты подготовлены, можно приступать к возведению каркаса бетонной лестницы.

Изначально на основании приведенной таблицы рекомендуется составить схему армирования, в которой будут соблюдаться необходимые расстояния между прутками арматуры и учитываться особенности конструкции. Стержни каркаса должны укладываться на основание в соответствии со схемой, составляя сетку с установленными размерами ячеек.

Для того чтобы арматура сохраняла правильное положение, все стержни должны быть надежно скреплены между собой. Этого можно достичь двумя способами – сваркой (при наличии сварочного аппарата) или вязкой.

Существует мнение, что использование сварки снижает прочность арматурного каркаса. Это относится только к закаленной высокопрочной арматуре, которая после сварочных работ теряет многие свои характеристики. Для обычной же строительной арматуры сварка не страшна.

Если при проведении строительных работ сварочный аппарат не используется, стержни скрепляются при помощи отожженной вязальной проволоки. Для этого в электрический шуруповерт закрепляется крючок, которым и производится вязка.

В последнее время на строительном рынке появились электротехнические пластиковые хомуты, которые также могут быть использованы для скрепления стрежней арматуры друг с другом.

Схема опалубки ступеней.

При укладке арматуры на основание опалубки между ними должно сохраняться расстояние в 3 см. Выдержать установленный параметр позволят пластиковые фиксаторы, имеющие форму «стула». Фиксаторы подкладываются под стержни в местах их связывания или сваривания. Благодаря этому полученная сетка из арматурных прутьев не имеет перекосов и неровностей.

При связывании силовой арматуры, состоящей из кусков, нахлест одного стержня на другой должен составлять не менее 50 диаметров используемой арматуры.

После установки базового каркаса к нему можно прикрепить сетку, предназначенную для придания жесткости ступеням будущей конструкции.

Если каркас устанавливается для бетонной двухмаршевой лестницы или лестницы более сложной формы, их площадки необходимо прочно закрепить в стене.

Особенности двухмаршевых лестниц

При этом армирование осуществляется следующим образом.

В стенах дома на уровне лестничных площадок формируются углубления размером 20х20 см. В углубления заводятся концы прутков арматуры, из которых составляются так называемые железобетонные венцы, удерживающие тяжелые лестничные конструкции. В бетонной монолитной стене для формирования венцов закладываются пенопластовые или деревянные блоки нужного размера. В домах, где стены возводятся по технологии «термодом», лестничные площадки и марши обычно армируются одновременно с возведением стен.

Когда арматурный каркас лестницы возведен, можно приступать к следующему этапу строительства – бетонированию.

Статья о бетонных лестницах, чертежах опалубки и армировании монолитной лестницы

Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.

Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

  • Преимущества бетонных лестниц;
  • Расчеты и чертежи лестницы;
  • Правильная установка опалубки, чертежи опалубки для лестницы;
  • Монолитная лестница, армирование.

Преимущества бетонных лестниц.


Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы.


Каждая лестница индивидуальна, ее размеры, форма и количество ступеней зависят от конкретного дома. Поэтому при проектировании дома необходимо определиться с местом расположения лестницы, ее размерами и формой, чтобы понять какого размера будет проем в плите перекрытия, и где будет находиться основание лестницы. Размер лестницы напрямую зависит от угла наклона. Рекомендуемый угол для удобного подъема 25 – 35 градусов. Исходя из угла наклона лестницы, рассчитывается высота ступени от 150 до 180 мм и ее длина от 280 до 300 мм (рисунок 1). Рекомендуемая ширина лестницы, для удобного прохода одного человека, проноса вещей – не менее одного метра.

Рисунок 1 – Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).

Рисунок 2 – Чертеж посадки монолитной лестницы.

Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы.

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

Рисунок 4 – Связь монолитной лестницы и плиты.

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

Рисунок 5 – Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.

Правильная установка опалубки, чертежи опалубки.

После всех расчетов, чертеж на бумаге надо перенести на стену (лучше прям на стене начертите, как будут идти ступени, это исключит возможные ошибки). Когда у вас есть чертеж вашей лестницы можно приступать к работе. При установке опалубки для лестницы надо учитывать «чистовой пол дома», то есть первая ступень должна быть выше на толщину стяжки и типа полового покрытия (рисунок 2). Для опалубки под лестничный марш лучше использовать фанеру, под несущие направляющие брус 150х50 мм. Подпорки можно делать из бруса или использовать телескопические стойки. Чтобы лестница была гладкой, без выступов, щели в опалубке запениваются монтажной пеной. Для вашего удобства будут рассмотрены примеры нескольких лестниц с описанием и чертежами.

Прямая одномаршевая лестница. Наиболее простая для сборки лестница. Используется не часто, из-за большой длины (4,5 – 5,5 метров) ее трудно разместить в жилом доме. Такая лестница менее безопасная из-за отсутствия площадки, которая может остановить падение споткнувшегося человека. Для  сборки такой лестницы требуется одно длинное фанерное основание, на которое ложатся ровные хлысты арматуры и увязываются в 2 сетки, затем монтируются борта и ступни. Нижняя ступень интереснее выглядеть, если будет с закруглением (рисунок 6).

Рисунок 6 – Опалубка под прямую лестницу.

Ровная 2-х маршевая лестница с одной площадкой. Благодаря своей простоте, удобству в эксплуатации и безопасности это самая удобная конструкция лестницы получила широкое распространение в многоэтажном и частном строительстве. Основой для лестницы служит фанера или щит из доски. Сборка начинается с установки площадки, на которую потом опираются щиты (основы лестничных маршей). Вся конструкция подпирается телескопическими стойками или брусом. Затем выставляется борт лестницы, к которому, после армирования, крепятся ступени. Опалубка для ступеней режется из бруса 150 на 50 мм, при необходимости получения большей высоты ступеней к брусу прикручиваются фанерные рейки. (рисунок 7).



Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.

Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.



Рисунок 8 – Полувинтовые лестницы.

При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 – 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.

Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с  широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.

Рисунок 9 – Сборка опалубки для монолитной лестницы.

Рисунок 10 – Входная группа с закругленными ступенями.

Входную группу с широкими ступенями делают без верхней крышки. Для ступеней можно использовать дюймовую доску. Главное четко выдержать радиус и скрепить ступени между собой. (рисунок 10) Если входная группа опирается на колонны, то между опорами надо проложить дополнительное арматурное усиление.

Винтовая лестница. Наиболее сложная в монтаже конструкция. Из-за закругления ступеней такая лестница занимает больше всего полезной площади, порядка 9,5 квадратных метров. Больше подходит как украшение интерьера в большой зале или как наружная лестница.Винтовая лестница крепиться только к полу и потолку и не имеет дополнительных опор. При армировании нельзя допускать разрыва арматуры. В последнее время для винтовых лестниц используется специальная железная опалубка (рисунок 11, 12).

Рисунок 11 – Сборка винтовой лестницы.

Рисунок 12 – Бетонная лестница после отделки.

Заливка бетона.

Бетон для заливки лестницы можно готовить на месте (самостоятельно) или заказать готовый. Часто, для облегчения работы на втором этаже, лестницу заливают сразу вместе с плитой перекрытия. Заливать лестницу надо в один этап, начиная с нижней степени и идя вверх. Желательно, чтобы бетон был густой и не сползал. Для уплотнения бетона используют вибратор (работать им надо аккуратно, чтобы бетон не сполз вниз). После заливки ступени надо аккуратно загладить мастерком. (рисунок 13).

Рисунок 13 – Заливка лестницы.

Монолитная лестница, как и любое сооружение из бетона, в первые дни после заливки, требует ухода (пролива водой). Опалубку со ступеней можно будет снять через 3 дня, полностью опалубка разбирается не раньше, чем через 2 недели после заливки.


Изготовление и армирование монолитной лестницы и чертежи сооружения


Если в проекте строительства предусмотрено возведение нескольких этажей, то в любом случае придется решать вопрос межэтажного сообщения. Применение готовых ЖБИ в частной архитектуре не оправдано, потому что они ограничены рамками стандартов. Поэтому многие частные застройщики предпочитают конструкции, выполненные по собственной технологии.

Расчет монолитной лестницы и чертежи конструкции




Оптимально организовать межэтажное сообщение, чтобы оно было комфортным для каждого, помогут грамотные расчеты. Разумеется, параметры можно определить экспериментальным путем, сделав замеры реального объекта, который вам удобен. Однако все же лучшим выбором будет проверенная методика расчетов.

На этапе проектирования нельзя забывать, что армирование лестницы монолитной и чертежи конструкции незаменимы для обеспечения надежности готового изделия. При этом расчетный процесс должен учитывать:
  • Соответствие ширины и высоты ступеней.
  • Оборудование закладных элементов.
  • Безопасный подход к объекту.
  • Удобный спуск и подъем.

Плоскость ступени, расположенную горизонтально, архитекторы называют проступью, а вертикально – подступенком. Ширина проступи должна обеспечивать опору для ступни не менее чем на 80% ее длины. Комфортными считаются ступени с проступью шириной 300 мм, меньшие значения сделают спуск и подъем неудобными. Проектирование лестничных пролетов производится с учетом следующих моментов:

  • Для свободного прохода ширина пролета делается не менее 800 мм, а если предполагается перемещение габаритных предметов – 1200 мм.
  • Высота подступенка зависит от ширины проступи. Например, для ступеней шириной 300 мм высота в 150 мм будет оптимальной. Когда монолитная лестница и чертеж планируется делать со ступеньками на 10 мм шире, то настолько же нужно уменьшить подступенок и наоборот.
  • Традиционно в расчетах учитывается, что сумма ширины проступи и двойной высоты подступенка соответствует человеческому шагу в 400-600 мм. Однако эти цифры индивидуальны и зависят от роста человека. Если в доме есть дети, поступь обычно увеличивают, а ширину каждой ступени уменьшают.
  • Узнать количество ступеней несложно – расстояние между этажами делят на высоту подступенка. Дробный остаток от результата деления будет высотой первой фризовой ступеньки.



  • Перемножив число ступеней на ширину проступи, получим длину горизонтальной проекции марша. Это позволит узнать, поместится ли пролет в заданное пространство.
  • В случае, когда лестничный марш не помещается, его делают короче, увеличивая угол подъема. Оптимальным принято считать угол 25-37 градусов, более крутой подъем вызывает сложности при спуске. Определить угол позволяет схема прямоугольного треугольника, где катетами выступают подступенок и проступь. Разделив высоту на ширину ступеньки, и применив таблицу тангенсов угла, получим угол уклона пролета.

Отдельные рекомендации


Разработка чертежей и армирования монолитной бетонной лестницы подразумевает организацию ограждений и закладных элементов. В среднем вес такой конструкции находится в пределах 2-2,5 тонн, поэтому важно продумать устройство основания. Проверенный практикой вариант – фундамент и железобетонные балки.

Не стоит отходить от оптимальных размеров высоты и ширины ступеней, если не хотите пожертвовать комфортом. Лучше организовать площадку, разделив пролет. Рассчитайте 5-6 забежных ступеней в нижней части пролета или сделайте его спиральным.

Стяжка по грунту рассчитывается так, чтобы вес монолита не оказывал на нее давления превышающего 1 кг/см². Учитывается и вес отделочного материала, если нагрузка превышает допустимые нормы, то имеет смысл выполнить отделку пиломатериалами.

Принципы армирования лестницы из бетона и  схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

  1. При сечении стержня 10 мм – 120 мм.
  2. При диаметре прута 12-14 мм – 160 мм.
  3. При сечении арматуры 16 мм – 180 мм.
  4. При диаметре более 18 мм – 200 мм.



В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент, процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

  • вязка внахлест в 24 номинальных сечения;
  • при нахлесте 12 диаметров допускается сварка с односторонним швом;
  • нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

Важно! Армировать ступеньки не нужно, однако для предотвращения сколов рекомендуется уложить под слой бетона металлическую сетку 4х50 мм.

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

  • На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
  • Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.



  • Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
  • По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
  • Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Заливка лестничной конструкции бетоном

Процесс должен выполняться в один этап. Самостоятельно сделать качественный раствор сложно – это ведь не цементно-песчаная стяжка пола. Поэтому следует рассчитать объем опалубки и заказать бетон В30 или выше классом с запасом 10%, чтобы предусмотреть потери при транспортировке.

Наполнение формы начинают с нижних ступеней, постепенно продвигаясь вверх по мере заполнения опалубки раствором. В процессе бетон нужно трамбовать, а после окончания заливки обработать вибрацией. Просадки устраняются сразу методом доливки или на следующий день путем затирки смесью М300 на базе цемента М500.

Конструкция набирает жесткость через две недели. Весь этот период поверхность нужно увлажнять в целях предотвращения появления трещин. После застывания опалубку демонтируют и приступают к отделке объекта.






Поделиться в социальных сетях

Расчет сборного железобетонного марша

Как сделать ступеньки из бетона на второй этаж в коттедж

Произведя все расчеты, выполняется чертеж, который переносится с бумаги на стену. При наличии чертежа начинаются монтажные работы. При организации опалубки в расчет берется «чистовой пол» — первая ступень выше на толщину бетонной половой стяжки и покрытия.

Бетонную смесь для заливки желательно готовить на месте.

Приготовление бетонной смеси

Часто для простоты работы лестничную конструкцию заливают вместе с плитой перекрытия. Сооружение заливается за один раз, начиная снизу-вверх. Бетон должен быть густой, чтобы не сползал. После заливки раствора ступени аккуратно заглаживаются мастерком.

Заливка лестницы бетоном

Монолитное сооружение после заливки нуждается в уходе первые дни. Опалубка снимается через 3 дня, полностью она разбирается спустя 2 недели после бетонной заливки.

Готовая ж/б лестница без опалубки

Раствор с плотной структурой готовится примерно в следующей пропорции:

  • 1 часть цемента;
  • 3 части мелкого щебня;
  • 2 части речного или просеянного карьерного песка;
  • вода добавляется в зависимости от состава консистенции.

Бетон рекомендуется заливать разом, но при сооружении лестницы это вряд ли получится. Поэтому заливается один слой, и после его полного высыхания и зачистки поверхности, заливается следующий. После заливки лестница утрамбовывается. Высыхание всей конструкции происходит по истечении 3-4 недель. После демонтируются элементы опалубки, обрабатываются края и производится шлифовка поверхности. Только после этого приступают к отделке.

Машинка для шлифовки бетона

Если лестница опирается на одну из стен, сборочный процесс упрощается. Прямо на стену наносят контуры сооружения, по которым устанавливают брусья, прикрепляемые к стене дюбелями. Перед заливкой формируются ступеньки, для чего из 30 мм досок устанавливают поперечины-боковинки в высоту будущей ступени. После заливается бетон.

Опалубка, крепящаяся к стене

При высокой температуре в помещении бетонная конструкция периодически поливается водой. Иногда не мешает покрыть ее мешковиной или полиэтиленом. Так как именно влага придает необходимую прочность бетону, поэтому испаряться вода должна медленно. Нагрузка на лестничный марш допускается только через 28 дней, когда бетон наберет свою прочность.

Монтаж лестничной конструкции ускоряется при наличии кранового оборудования, подготовленного места предполагаемых работ и количества средств. Можно приобрести готовые лестничные марши – такие железобетонные изделия устанавливаются быстро и легко. Марш поднимается 2-мя парами строп. Вначале производится установка нижнего края лестницы, чтобы избежать срыва с опорной плиты.

Готовые лестничные марши

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога

Это реальная опасность, которой нельзя пренебрегать.

Монолитные изделия

Конструктивные особенности монолитных изделий предусматривают обязательное их армирование. Монолитные конструкции, армированные стальным каркасом, называются железобетонными конструкциями.

Армирование изделий выполняет функцию «стержня», на котором и держится вся монолитная конструкция. Арматурная конструкция (в дальнейшем арматурный каркас или просто арматура) зависит от назначения и нагрузок, которые будет нести монолитное изделие.

В качестве арматуры железобетонных конструкций применяют отдельные стержни и проволоки, проволочные пучки и пакеты, сварные сетки, плоские и объемные каркасы.

Особую группу арматурных изделий составляют закладные детали. Если арматурный каркас в готовом изделии замурован в бетон, то закладные детали выходят на поверхность бетона и служат связующим звеном между каркасом и изделиями, которые, при необходимости, будут крепиться к данной железобетонной конструкции.

В общих чертах Вы теперь представляете, что такое монолитные железобетонные конструкции. Что собой представляет арматурный каркас, конкретно для лестничной площадки, мы рассмотрим ниже.

Расчет сборного железобетонного марша

Железобетонный марш шириной 1,1 м для лестницы жилого здания.

Высота этажа 3.0м.

Угол наклона марша , ступени размером .

Бетон класса В25 с расчетными характеристиками:

Rb = 1,45кН/см2; Rbt = 0,105кН/см2; Rb.ser = 1,85кН/см2; Rbt.ser=0,16 кН/см; b2=0,9.

При изготовлении конструкции примем естественное твердение бетона Eb=3,0´103 кН/см2.

Арматура каркасов класса А300: Rs=28 кН/см2; Es=20´103кН/см2; для сеток арматура класса В500: Rs=37,5 кН/см2; Es=17´103 кН/см2.

Нормативное значение временной нагрузки 3 кН/м2.

Коэффициент надежности по назначению здания n=0,95.

 Сбор нагрузок на лестничный марш и определение внутренних усилий в сечениях элемента от внешней нагрузки

Расчетная схема

Собственный вес лестничного марша по каталогу сборных железобетонных конструкций для жилищного строительства: .

Временная нормативная нагрузка для лестниц жилого дома: .

Коэффициент надежности по нагрузке: .

Расчетная нагрузка на 1 м марша:

Расчетный изгибающий момент в середине пролета марша:

Поперечная сила на опоре:

Расчет прочности по нормальным сечениям

     Применительно к типовым заводским формам назначим толщину плиты , ширину .

Расчетный участок плиты

Толщина защитного слоя бетона: .

Расчетная высота сечения: .

Коэффициент:

.

Относительная высота сжатой зоны:

.

Площадь сечения арматуры:

Примем 4Æ12 А300 с As = 4,52 см2.

Расчет прочности по наклонным сечениям

Проверим выполнение условий:

1)

— коэффициент, учитывающий влияние вида бетона, принимаемый: для тяжелого бетона — ;

— коэффициент, учитывающий влияния продольной силы, т.к. лестничный марш проектируется без предварительного обжатия, то .

2)

3)

        — коэффициент, принимаемый для тяжелого бетона

Условия выполняется, прочность наклонных сечений обеспечена.

Поперечные стержни каркаса устанавливаем из конструктивных соображений с шагом .

Примем шаг стержней . В середине пролета шаг поперечных стержней .

Фактическая длина марша

Определение геометрических характеристик сечения

Коэффициент, равный отношению модулей упругости двух материалов:

Площадь приведенного сечения составит:

        — площадь сечения бетона:

Статический момент приведенного сечения относительно оси I-I, проходящей по нижней грани сечения:

Расстояние от центра тяжести сечения до наиболее растянутой грани (до оси I-I):

Расстояние от центра тяжести сечения до наиболее сжатой грани (до оси II-II):

Момент инерции сечения относительно оси, проходящей через центр тяжести данного сечения:

Момент сопротивления относительно оси I-I:

Момент сопротивления приведенного сечения относительно оси II-II:

 Расчет по трещиностойкости

Проверим выполнение условия

— момент внутренних усилий, воспринимаемый сечением, перед образованием трещин:

Пластический момент сопротивления сечения:

        — безразмерный коэффициент.

     Условие не выполняется, необходим расчет по раскрытию трещин.

Расчет на раскрытие трещин

Расчет сводится к проверке условия:

— предельно допустимая ширина раскрытия трещин, обеспечивающая сохранность арматуры;

— ширина раскрытия трещин:

— коэффициент, принимаемый для изгибаемых и внецентренно сжатых элементов ;

— коэффициент, принимаемый при стержневой арматуре периодического профиля

— коэффициент армирования сечения:

— приращение напряжений от действия внешней нагрузки:

Момент от постоянных нагрузок:

Момент от полной нормативной нагрузки:

— расстояние от центра тяжести площади сечения растянутой арматуры до точки приложения равнодействующей усилий в сжатой зоне сечения над трещиной:

— относительная высота сжатой зоны бетона:

— коэффициент, принимаемый для тяжелого и легкого бетона ;

— коэффициент, принимаемый по формуле:

при постоянных нагрузках:

при полных нагрузках:

Тогда при постоянных нагрузках:

при полных нагрузках:

Приращение напряжений:

Тогда

Условия выполняются, ширина раскрытия трещин не превышает предельно допустимой величины.

Расчет по деформациям

Расчет сводится к проверке условия:

         — предельно допустимый прогиб элемента; — прогиб элемента:

        — коэффициент, зависящий от расчетной схемы и вида нагрузки: при равномерно распределенной нагрузке —

— полная кривизна изгибаемого элемента;

— кривизна от действия временной расчетной нагрузки:

— коэффициент, учитывающий влияние кратковременной ползучести бетона, принимаемый для тяжелого бетона .

— кривизна от действия постоянной нагрузки:

— коэффициент, учитывающий длительности ползучести бетона, принимаемый для тяжелого бетона .

Общая кривизна:

Прогиб марша:

.

Условие выполняется, жесткость элемента

обеспечена.

Армирование монолитной лестницы основные правила

Монолитная лестница – это массивное и долговечное сооружение из бетона. Лестничный марш, выполненный из бетона, имеет такие же риски разрушения, как любая другая конструкция из бетона. Прочность бетонной конструкции обеспечивается предварительным созданием ее скелета из металлической арматуры.

Существуют 3 вида монолитных лестниц, отличающиеся друг от друга схемой их армирования:

прямые одномаршевые лестницы без лестничной площадки;

прямые двухмаршевые лестницы с площадкой;

спиральные монолитные лестницы.

Особенности армирования одномаршевой монолитной лестницы без площадки

Армирование монолитной лестницы, состоящей из одного только марша, будет самым простым. Основная нагрузка в такой конструкции будет в нижней ее части, поэтому армировать такую лестницу достаточно только по нижнему краю. Силовая арматура, расположенная вдоль лестничного марша, находится в 3-х см от нижней поверхности лестничной плиты.

При длине лестничного марша 2м, расстояние между силовыми прутами составляет 19 см. При увеличении длины марша расстояние между прутками уменьшается, как показано в табл.1.

Поперечные прутки располагаются с шагом 20 см.

Армирование двухмаршевой лестницы

Армирование лестничного марша в этом случае переходит в армирование площадки. Так как силы растяжения будут действовать на верхнюю поверхность, она армируется как по нижнему, так и по верхнему краю. Верхняя арматура площадки продолжается в лестничной плите. Сам лестничный марш также имеет двойное армирование.

Для надежного удерживания площадки, на уровне ее расположения в стенах должны быть выполнены ниши глубиной 20см. При формировании арматурного скелета, прутки заводятся в эти ниши, в результате чего площадка после заливки бетона получится «вставленной» в стену. Такие усиленные торцы называют бетонными венцами.

Армирование нестандартных монолитных лестниц

Армирование винтовых монолитных лестниц – процесс трудоемкий и требует расчета прочности для каждого случая отдельно. Схема армирования в этом случае рассчитывается с применением специальных программ, созданных для проектирования железобетонных конструкций. Поэтому расчет схемы армирования в таком случае следует доверить профессионалу.

Важно! Для предотвращения крошения верхнего слоя ступеней не обязательно усиливать их тонкой армирующей сеткой. Для этого достаточно использовать качественный цемент для приготовления бетона

Формирование армирующего скелета

Армирование начинается после сборки боковой опалубки лестницы. Сборка опалубки для ступеней проводится после укладки арматуры, которая должна располагаться в соответствии с составленной заранее схемой, образуя сетку с одинаковыми ячейками.

Для армирования бетона используют простую строительную арматуру разной толщины, которая выбирается в соответствии с таблицей соотношения длины пролета и размера самой арматуры. Чтобы металлические прутки сохраняли свое местоположение в толще конструкции после заливки бетона, их скрепляют между собой.

Для скрепления обычной строительной арматуры подойдет как сварка, так и связывание прутов между собой специальной вязальной проволокой. Из-за особой термической обработки такая проволока эластичная и не ломкая.

Для быстроты и удобства вязки используют крючок, вставленный в шуруповерт.

Важно! Сварка используется только при соединении прутков, выполненных из обыкновенной некаленой строительной арматуры. Если использовать каленую, то ее прочность в месте сварки уменьшается, из-за чего появятся слабые места в конструкции

Необходимо соблюдать расстояние в 3см между прутками арматуры и поверхностью бетона. Для этих целей используют специальные фиксаторы, которые подкладывают под них в местах пересечения прутков.

Обычно армирующая конструкция не состоит только из цельных прутков. Состыковка прутьев арматуры также производится при помощи сварки или вязки. В случае сварки с одной стороны нахлест концов прутков друг на друга должен быть не меньше 12-ти диаметров соединяемой арматуры, а в случае связки – не менее 50-ти.

При скреплении арматурных сеток лестницы и площадки нужно использовать проволоку диаметром 6 мм.

Важно! Стыки силовой арматуры следует чередовать, не допуская совпадения стыков двух или более арматур в одном месте!

Бетонная лестница с грамотным армированием является долговечным сооружением, которое после стильной отделки придаст любому строению солидный и фундаментальный вид.

Монтаж сборной железобетонной лестницы

Наружная лестница из бетона: а — опалубка и бетонирование наружной лестницы; б — общий вид готовой наружной лестницы; 1 — арматурная сетка; 2 — доски опалубки подступенка; 3 — колья, вбитые в грунт; 4 — бетон; 5 — утрамбованный грунт; в — верх кольев, образуемый после твердения бетона; 7 — опалубочная доска-тетива боковой стенки лестницы; 8 — подступенок; 9 — проступь; 10 — боковая стенка лестницы.

Сегодня чаще всего применяют сборные конструкции, состоящие из крупных блоков. Такие лестницы обладают крупными маршами и крупнопанельными площадочными плитами, которые представляют собой железобетонные плиты с ребрами жесткости, произведенные промышленным способом.

Площадочная плита марша такой лестницы имеет ступенчатую верхнюю поверхность, на которой посредством раствора крепятся сборные проступи. Одно ребро плиты делается прямоугольным, а второе — с консолью, чтобы можно было опереть на него лестничные марши. Плиты и марши по окончании их установки на место скрепляются сваркой стальных закладных деталей.

Всю работу по строительству железобетонной лестницы можно разделить на три этапа:

  • создание опалубки;
  • монтаж каркаса из арматуры;
  • заливка бетона.

Для работы понадобятся следующие материалы и инструменты:

  • узкие доски;
  • брус для подпорок;
  • широкие доски толщиной не менее 3 см;
  • фанера;
  • электролобзик;
  • саморезы;
  • бетон;
  • песок, щебень;
  • полиэтиленовая пленка;
  • строительный вибратор.

Опалубка сооружается из плотно подогнанных друг к другу строганных досок. При их отсутствии можно обойтись обивкой внутренней части опалубки гладкой фанерой.

Готовую опалубку необходимо установить на место, где будет расположена будущая лестница, после чего ее плотно закрепляют. Если опалубка не будет иметь достаточную жесткость и прочность, бетон, обладающий большим весом, деформирует или разрушит ее, в результате чего лестница будет испорчена из-за огромного количества дефектов.

Опалубку перед заливкой бетонного раствора нужно хорошо увлажнить водой, чтобы доски смогли расшириться, и, как результат, уплотниться после полного высыхания.

Создание опалубки, армирование лестничных маршей и заливка бетона

Схема устройства бетонной лестницы.

Армирование маршей осуществляется в тех местах, где под средней частью лестницы отсутствует надежная опора. Каркас из арматуры защищает бетон от появления трещин и разломов, в результате чего существенно повышается прочность конструкции.

Для этого стальные прутья укладываются вдоль несущего каркаса лестничного марша, после чего прочно соединяются поперечными связями. Кромки бетонных ступенек закрываются металлическим уголком, чтобы они не крошились при эксплуатации. Чтобы уголок сцепился с бетоном, к нему обязательно приваривают небольшие кусочки стальной проволоки.

В подготовленную опалубку накануне заливки раствора укладываются деревянные пробки или закладные металлические пластины, к которым впоследствии будут крепиться элементы перильного ограждения.

Заливку одной ступени обязательно производят в один прием, так как бетон не должен иметь каких-либо слоев.

По окончании заливки бетонного раствора поверхность полученных площадок, ступеней, подступенков и маршей тщательно выравнивается посредством специальных инструментов. Ходить по лестнице можно будет только после полного высыхания раствора.

Облицовку железобетонной лестницы, к которой можно приступать только по окончании всех строительных работ, можно произвести с использованием керамической плитки, дерева, натурального камня или керамогранита. Ограждение такой лестницы можно сделать из металла с пластмассовым или деревянным поручнем.

Изготовление маршей и площадок лестницы из монолитного железобетона

Лестничные площадки железобетонных лестниц обычно изготавливаются непосредственно на месте строительства из монолитного материала, но также их можно собрать из готовых железобетонных плит, которые укладываются на подплощадочные балки. Площадки из монолитного бетона, как правило, нуждаются в армировании сеткой, связанной из рифленых стержней диаметром более 10 мм и шагом стержней в обоих направлениях менее 200 мм. Нижний слой бетона должен составлять 20 мм. Он необходим для защиты арматуры от коррозии. Формирование его происходит с помощью установки вертикальных хомутов.

На монолитных железобетонных лестницах с фризовыми ступенями боковое ограждение опалубки обычно не устанавливается. В качестве нее выступают стены лестничной клетки и фризовые ступени. В таком случае длина фризовых ступеней должна быть больше, чем длина рядовых. Благодаря этому они будут смыкаться, и образовывать ровную площадку, продолжающую лестничную. Нижняя палуба опалубки должна быть сделана из отдельных досок или дощатого щита, установленного между подплощадочными балками.

Верх щита опалубки должен быть выполнен заподлицо с верхом подплощадочных балок. В результате железобетонная плита будет располагаться на балках.

После возведения лестницы подплощадочные балки и косоуры рекомендуется обернуть штукатурной сеткой и оштукатурить.

Для того чтобы сократить расход цементнопесчаного раствора и облегчить работу, внутреннюю часть балок и косоуров (между полками двутавра или швеллера) рекомендуется предварительно заполнить кирпичом, отобранным по размеру балок. Чтобы кирпич не выпадал, его следует прикрыть, приварив арматурную сетку или закрепив ее любым другим методом.

Отделка лестничных маршей ковролином

При выборе отделки учитываются следующие факторы:

  • расположение лестницы;
  • высота подъема;
  • стилевое оформление помещения;
  • использование лестницы и пожелания хозяина.

Если рассматривать ковролин, как отделочный материал, то он эластичен и полностью принимает формы лестничной конструкции.

Ковролин на лестнице

У ковролина есть и другие преимущества:

  • Защита от механического изнашивания.
  • Звукоизоляция — способность поглощать и рассеивать звуковые волны.
  • Теплоизоляция.
  • Простота монтажа.

Ковролин выбирается качественный и износостойкий. Для такой отделки не требуется идеально ровной поверхности. Ковролин укладывается практически сразу, абсолютно на любую поверхность и несколькими способами.

Ковролин в виде дорожки

Съемный вариант больше подходит для небольших прямых лестничных проемов. Для этого:

  • Вымеряется размер ковролинового полотна.
  • Полотно стелется сверху вниз.
  • Крепление происходит специальными штангами по углам ступеней.

Для винтовой лестницы используется метод крепления полотна на поверхность каждой ступени. При этом материал ляжет ровно и будет сливаться со ступенями. Крепежным элементом выступают специальные планки для удержания покрытия на ступенях. Работы начинаются с верхних ступеней. Острым резцом ковролин насаживается на планки и закрепляется ударами резинового молотка по резцу по всей фиксирующей планке.

Крепление ковролина на винтовую лестницу

Следующий вариант подойдет для бетонной конструкции. Для ковролина потребуется клей. Поверхность бетона очищается и грунтуется. Обклеивается отдельно каждая ступень, начиная с верхней ступени. Инструкция:

  • Разбавленный клей перемешивается и наносится на бетон шпателем.

  • Кладется полоса полотна.

  • Готовая полоса прижимается сверху и хорошо проглаживается прорезиновым шпателем.
  • Излишки ковролинового покрытия срезаются по металлической направляющей после того, как он схватился с бетонной поверхностью.

Монолитные бетонные лестницы в частных домах – изготовление своими руками, как сделать ступеньки из бетона на второй этаж в коттедж – чертеж, видео заливки, монтажа, винтовые железобетонные лестничные марши — как армировать, сделать опалубку, пример расчета конструкции, отделка ковролином

Пример расчета конструкции

Изготовление лестничной конструкции начинается с расчетных действий относительно ее конструктивных особенностей и требуемого материала. Для этого продумывается высота подъема ступенек и их шаг, ширина пролета и угол наклона. Результат правильного и грамотного расчета – красивая и удобная лестница.

Ширина марша

Расчет шага ступеней

Проем под лестницу, размер которой определяется заранее, оставляется на стадии строительства сооружения. Чертеж рисуется самостоятельно, причем значение имеют следующие факторы:

  • назначение конструкции и ее месторасположение;
  • нагрузка во время эксплуатации;
  • тип лестничной конструкции;
  • сезонность использования.

Чертеж ж/б лестницы

Существуют стандарты лестничных пролетов:

  • расстояние от потолка до каждой ступеньки не менее 2 м;

  • ширина лестничного марша составляет 90 см;
  • высота ступеней — 17 см;
  • их ширина — 30 см;
  • угол наклона сооружения стандартно – 30º;

  • высота лестницы берется из расчета слоев теплоизоляции, гидроизоляции и отделки;
  • высота ограждения — не менее 90 см и при наличии детей расстояние между стойками лестничных перил должно быть для их безопасности закрыто;

  • при использовании скользкого отделочного материала, лестница должна быть снабжена прорезиновым покрытием или ковролином.

Бетонная лестница – это тяжелое сооружение, поэтому необходимо надежное основание. Оптимально заливается толстая 10-и сантиметровая стяжка из бетона на хорошо утрамбованный, заранее подготовленный грунт. Если лестница будет весить более 2,5 т, тогда заливается отдельный фундамент.

Фундамент под ж/б лестницей

Для удобного подъема следует знать уровень чистого пола этажей с учетом стяжки отделки. В учет берутся материалы изготовления ограждения лестницы, декоративные и инженерные элементы: подсветка степеней, опорные столбы и другие детали.

Сборка и специфицирование конструкции

После того как схема армирования готова, можно сделать черновое оформление, проверить правильность выполнения чертежа и, если проектировщика всё устраивает, приступить к сборке конструкции. Выбираем команду Сборка и маркировка конструкции из группы Сборки и спецификации и указываем необходимые параметры в диалоговом окне команды. В списке Схема армирования выбираем вариант На виде, а в группе Обозначение элементов устанавливаем вариант Позиции. Нажав на кнопку ОK, выделяем всю нашу конструкцию и нажимаем клавишу ENTER, после чего Project StudioСS Конструкции 5.1 осуществит сборку конструкции. Посмотреть информацию о конструкции можно через Диспетчер марок, вызываемый из главного меню Project StudioСS Конструкции 5.1.

Имея полностью посчитанную арматуру, уже можно выводить спецификацию, однако будет лучше, если мы введем в нашу конструкцию еще и материалы с объемами, которые также войдут в спецификацию. Для этого выберем нашу конструкцию Мл3 в Диспетчере марок и нажмем на боковую вкладку Состав марки (рис. 12 и 13).

Рис. 12. Диспетчер марок. Вкладка Перечень марок

Рис. 13. Диспетчер марок. Вкладка Состав марки

Новые материалы вводятся нажатием правой кнопки мыши на пиктограмме папки Материалы. Назначение имени новому материалу и объему происходит путем ввода нужных значений в нижней части окна (не забудьте предварительно выделить левым щелчком мыши новый материал, появившийся в папке Материалы).

Вывод спецификации является одним из заключительных шагов по созданию документации на конструкцию. Для этого необходимо выбрать команду Спецификация конструкций из меню Сборки и спецификации и отметить в появившемся окне конструкции, которые будут входить в спецификацию. Далее нажатием кнопки ОK завершаем процесс генерирования спецификации и размещаем ее в нужной части чертежа (рис. 14).

Рис. 14. Спецификация

Для полного завершения работы над чертежом осталось сделать совсем чуть-чуть. Во­первых, проверить таблицу спецификации. Если в ней пропущены какие­то позиции — это означает, что есть уникальный элемент, который учитывается только в сборке конструкции. Во­вторых, проверить всё оформление чертежа. Далее формируем листы для печати и наслаждаемся результатом проделанной работы (рис. 15).

Рис. 15. Итоговый чертеж армирования лестничного марша

Подводя итоги работы, заметим, что проделать ее пользователю, знакомому с черчением в CAD-средах, не составит труда, так как алгоритм работы с Project StudioСS Конструкции 5.1 практически не отличается от выполнения чертежа в «голом» AutoCAD. По сути, сокращение времени проектирования достигается как за счет более быстрого вычерчивания необходимых разрезов, автоматизированного создания выносок, отметок уровня и прочих мелочей, существенно облегчающих жизнь проектировщику, так и за счет автоматического подсчета спецификации, что при «ручном» методе занимает значительную часть времени разработки конструкции. Ускорение проектирования методом автоматизации выполнения рутинных операций не только повышает производительность труда, но и снижает общую утомляемость сотрудников от работы, что, несомненно, благоприятно скажется на атмосфере в коллективе.

Цветовая схема армирования

Для упрощения восприятия системы подсчета стержней программой Project StudioСS Конструкции 5.1 в нашем примере мы вручную выделили цветами стержни с разными значениями свойств группы Учет:

  • зеленый — элемент учитывается в сборке конструкции и в спецификации. Этим стержням присваивается позиция и ведется их учет в спецификации;
  • коричневый — элемент учитывается только в сборке конструкции. Этим стержням присваивается только позиция;
  • красный — элементы никак не учитываются программой Project StudioСS Конструкции 5.1.

Главный разрез. Цветовая схема армирования

Разрез Б-Б. Цветовая схема армирования

Разрез 2-2. Цветовая схема армирования

Узлы конструкции. Цветовая схема армирования

Вы всё еще считаете, что оно того не стоит? Тогда спешим вам сообщить, что в ближайшее время Project StudioСS Конструкции 5.1 поможет не только повысить производительность, но и сэкономить средства. Осенью 2010 года появится версия для работы под платформой nanoCAD, которая является свободно распространяемым продуктом. Эта связка будет оптимальным решением для многих российских компаний с ограниченным бюджетом на приобретение лицензионного программного обеспечения. А напоследок пожелаем вам успешных проектов.

Арматурные работы

Арматурные работы следует выполнять в соответствии с требованиями и рекомендациями СНиП 3.03.01-87 «Несущие и ограждающие конструкции», ГОСТ 19292-73, «Инструкции по сварке соединений арматуры и закладных деталей железобетонных конструкций» СН 393-78, «Руководства по производству арматурных работ» ЦНИИОМТП Госстроя-1977г. И другими действующими нормативными документами.

Изготовление арматурного каркаса и сетки должно выполняться по чертежам и иметь точное расположение свариваемых элементов. Замена предусмотренной проектом арматурной стали по классу, марке и сортаменту согласовывается с проектной организацией.

Технологический процесс изготовления арматурного каркаса предусматривает:

правку и резку стальной арматуры, проволоки, поставляемой в мотках диаметром 3…14 мм и в прутках диаметром 12…40 мм на стержни мерной длины;
правку (гибку) и стыковую сварку стержней до нужного размера;
сварку сеток и каркасов;
укрупнительную сборку (сварку и вязку проволокой) объёмных арматурных блоков;
транспортировку и монтаж каркасов на строительном объекте.

Арматурный каркас монолитного участка № 3 для лестничной площадки выполняется по указанным на схемах размерам (см. рис.).

Примечание:

Сталь класса A-III диам 12-20 мм — сталь периодического профиля (в стержнях).
Сталь класса A-III диам 8 мм — гладкая арматура (в мотках).

Таблица 1: Спецификация арматуры для каркаса монолитного участка лестничной площадки

 Марка позиции Обозначение Наименование Масса, в кг Расход, в пог.м Примечание
 5 ГОСТ 5781-82 Арматура диам.8 A-III 35 106 на одну площадку
 6 ГОСТ 5781-82 Арматура диам.12 A-III 5 7  то же
 7 ГОСТ 5781-82 Арматура диам.20 A-II 14 7  то же
 Бетон кл. В 15 0,5 м3

Сетку надо варить точечной сваркой. Для каркаса используется арматура по указанной таблице:

Крестовые пересечения стержней арматуры смонтированных поштучно, в местах их пересечения, установленных в проекте, следует скреплять вязальной проволокой. В арматурном каркасе не должно быть оборванных, перекрещивающихся и заломанных проволок. Проволока должна плотно прилегать друг к другу.

Проволока (или арматурная проволока в мотках), пораженная коррозией, к применению не допускается. Проволока считается пораженной коррозией в том случае, если ржавчина не поддается удалению протиркой.

Внимание! Во избежание травм и пожарной безопасности —
К выполнению сварочных работ допускаются только лица не моложе 18 лет, прошедшие специальное обучение (сварщик-строитель) и имеющие допуск к выполнению сварочных работ

Армирование лестничного марша, ступеней лестницы

Монолитные лестницы из бетона обладают высокой прочностью и удобны в эксплуатации. Объясняются их характеристики как свойствами материала, так и наличием арматуры. Армирование лестничного марша повышает его износостойкость.

Благодаря прочному стальному каркасу ступени будут надежными независимо от того, расположены они внутри помещения или со стороны крыльца.

Армирование выполняют при работе с бетоном, а также пластмассой, стеклом, камнем и керамикой. Предпочтительно, чтобы это делали специалисты. Чтобы выполнить работу качественно своими руками, нужно учесть некоторые рекомендации и характеристики материалов.

Подготовка к армированию бетонных ступеней

Суть армирования заключается в укреплении лестницы и улучшении ее свойств за счет материала, обладающего большей надежностью и прочностью. Перед тем, как приступить к работе, необходимо заготовить предусмотренные технологией материалы и инструменты. Потребуются:

  • стальная арматура;
  • грамотно разработанный чертеж;
  • приспособления для фиксации арматурных прутьев.

При выборе диаметра арматуры необходимо учитывать предполагаемую интенсивность нагрузок на ступени. Как правило, используют стальные прутья диаметром около сантиметра. Можно применить и арматурную сетку, но она придаст меньше прочности.

Для этого, чтобы армирование было эффективным, важно использовать чертежи. На их основании можно составить более детальную схему, где будут учтены особенности лестничного марша и отмечены расстояния между арматурными прутьями. Если работа выполняется по схеме, можно избежать ошибок и значительно облегчить ее выполнение.

При выполнении армирования по схеме должна получаться сетка с идентичными ровными ячейками.

Перед тем, как заготовить инструменты, нужно определиться с методом скрепления элементов арматуры. Если выбрана сварка, то потребуется только сварочный аппарат. Данный метод вполне применим для обычной арматуры, он не повлияет на ее эксплуатационные характеристики. Преимущество сварки в том, что она позволяет надежно скрепить детали за короткое время.

Еще один метод – вязка. Если выбран этот способ, нужно заготовить отожженную проволоку, шуруповерт и специальный крючок для него. В качестве альтернативы могут применяться хомуты из пластика. Во время армирования важно соблюдать расстояние в 3 см между стальными прутьями и опалубкой.

Ход работы по обустройству бетонной лестницы

Возведение лестничного марша начинается с установки опалубки. Данный этап работы считается наиболее трудоемким, однако опалубка необходима, чтобы еще не застывший бетон принял нужную форму. Далее можно приступать к сборке стального каркаса. На этой стадии главное – четко придерживаться чертежа и подготовленных схем.

Целесообразно для одномаршевой лестницы выполнить армирование только нижней части, для двухмаршевой – верхней и нижней частей. Такое расположение армирующих прутьев объясняется воздействием силы тяжести на бетон. Результатом этого воздействия становится то, что слои бетона деформируются: нижние растягиваются, а верхние, напротив, уплотняются.

Совет:

Тем, у кого нет специфических навыков армирования, будет легче выполнить стальную сетку в верхней части ступеней. Она мало повлияет на общую прочность конструкции, но вместе с тем защитит от ударных воздействий и трещин бетонную поверхность.

Осуществить армирование одномаршевой лестницы крыльца может быть не так сложно. Но чем сложнее конфигурация лестничного марша, тем труднее разработать схему укладки арматуры и тем больше времени понадобится для возведения ступеней. Особые сложности могут возникнуть с винтовыми лестницами. Здесь потребуется криволинейная опалубка и сложный стальной каркас. Такую работу рекомендуется оставить специалистам. Чтобы попробовать свои силы, лучше взяться за простую конструкцию.

Бетонные ступени для крыльца

Бетонные ступени для крыльца обойдутся дороже аналогичного марша из дерева. Однако бетон неприхотлив в эксплуатации, поэтому итоговая стоимость лестницы из данного материала может оказаться ниже. Изготовление ступеней для крыльца также требует применения арматурных элементов.

Готовый лестничный марш для крыльца из бетона может выглядеть не слишком эстетично. Для оригинального оформления ступеней используются облицовочные материалы. На лестнице для крыльца может применяться клинкерная либо керамическая плитка.

Бетонные лестницы имеют немало преимуществ. Их монтаж может вызывать сложности, но они долговечны, удобны и огнестойки. Разнообразие видов облицовки упрощает дизайнерское оформление ступеней для крыльца или для подъема на второй этаж. Оставьте комментарий с полезными рекомендациями по обустройству и оформлению бетонной лестницы.

Источник

Поделитесь с друзьями!

Как рассчитать лестницу | График изгиба бетона и стержней (BBS)

Калькулятор подъема и спуска лестницы

Расчет трех разных частей лестницы, как показано ниже

1. Расчет бетона для лестницы
2. График изгиба стержня для лестницы

Первое, начало расчет суммы лестницы базовые знания лестницы

Самый важный момент в этой статье

Различная часть лестницы

Шаг

• Плоская поверхность , особенно одна в серии , на которую ставить ногу при переходе с одного уровня на другой.вся ступенька состоит из проступи и подступенка.

Проступь

• Проступь — это обрывок лестницы, на которую ступили. Это верхняя или плоская поверхность, на которую нужно давить ногами.

• На него наступают при подъеме или спуске по лестнице.

• Он имеет такую ​​же толщину , что и другой пол . У лестниц всегда на одну ступеньку меньше, чем подступенков.

• Общее горизонтальное расстояние лестницы — это количество нитей, сложенных вместе.

• Горизонтальная проекция ступени лестницы называется проступью. Он также известен как

• В жилых домах предусмотренная длина протектора составляет 250 мм , а в общественных зданиях максимальная длина составляет от 270 мм до 300 мм .

Подступенок

• Этот подступенок представляет собой вертикальную часть между каждой ступенью лестницы.

• Не на всех лестницах есть подступенки. Ступеньки без подъема называются открытой резьбой.

• Популярность лестниц с открытыми подступенками в последнее время возросла. Лестница с закрытой ступенью имеет подступенки.

• Эта вертикальная доска f образует лицевую сторону ступеньки, а также образует пространство между одной ступенью и следующей.

• Подъем может быть равномерным. Обычно он составляет высотой от 150 мм до 175 мм в жилых зданиях, а в общественных зданиях — между высотой от 120 мм до 150 мм .

• Однако в коммерческих зданиях больший рост обеспечивается с учетом экономической площади этажа.

Носик

• Носик — это плоский выступ лестницы, по которому происходит наибольшее пешеходное движение.

• В основном, это полуизогнутый профиль, закрепленный на концах резьбы, выступающей на половину, которая закрывает место, где балясины входят в ступени.

• Выступ — это граница протектора, выступающая за лицевую часть подступенка и лицевую сторону обрезанной струны . Это место, где нить над подступенком выступает над ним. Иногда протектор может не иметь выступа.

Базовая направляющая или опорная направляющая

• В системах, в которых балясины не начинаются на ступенях, они переходят на опорную направляющую. Это позволяет использовать идентичных балясин, избегая этой второй проблемы балясин.

Посадка

• Это платформа между двумя рейсами.

1. Расчет бетона для лестницы

Детали армирования лестницы

Расчет бетона

Участок 1

Площадка для приземления, бетон H = L x B = 1.7 м x 3,25 м x 0,150 м .

Бетон посадочной площадки = 0,830 куб. М. ——– (1)

Участок 2

Бетон на участке пустой плиты = Д x Ш x В x Н.

Бетон на участке пустой плиты = 3,85 м x 1,5 м. x 0,150 м. x 2 №№

Бетонная площадь пустотной плиты = 1,732 куб. м . ——– (2)

Участок 3

Бетонная площадь ступеней = L x Объем треугольной площади x N x Q

Бетонная площадь ступеней = 1.5 м x (0,300 м x 0,150 м x (1/2)) x 2 шт. X 11 шт.

Площадь ступеней бетонная = 0. 75 куб. ——– (3)

Участок 4

Бетон в зоне балки = L x B x HXN

Бетон в зоне балки = 1,5 м x 0,44 м x 0,300 м x 2 шт.

Бетон площадки для приземления = 0,400 куб. М. ——– (4)

Всего бетона лестницы = (1) + (2) + (3) + (4)

Всего бетона лестницы = 0.830 куб.м. + 1.732 куб.м. + 0. 75 куб.м. + 0,400 куб. М.

Общий бетон лестницы = 3,712 куб. М.

2. График изгиба стержня для лестницы

Детали усиления лестницы

Секция 1

Зона приземления График изгиба стержня

C Длина стержня 8 мм C / Ось Y Площадь распределения 1,5 м

Так № 8 мм Стальной стержень = 1,5 м./ 0,120 M. = 12,5 №

Рассмотрите 13 № использования стального стержня Верхняя сторона +13 баллов Использование стали Нижняя сторона

Вес распределительного стального стержня диаметром 8 мм = Д x Количество стали x Вес стали

Вес распределителя стального прутка диаметром 8 мм = 3,25 x 13 x 2 x 0,395 (0,395 кг / м — вес стального прутка диаметром 8 мм)

Вес распределения стального прутка диаметром 8 мм = 33,34 кг ——– (1)

Секция 1 Всего = 33,34 кг

Секция 2-1

Wasit slab График гибки стержней

Распределительная планка 8 мм C / C 140 мм Длина 1.5 дюймов по оси Y Площадь распределения 3,89 м

Так № 8 мм Стальной стержень = 3,89 М. / 0,140 М. = 27,75 №

Рассмотрим использование стального стержня 28 № Верхняя сторона +28 № Использование стали Нижняя сторона

Вес распределительного стержня диаметром 8 мм = Д x Количество стали x Вес стали

Вес распределительного стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг / м для стального стержня диаметром 8 мм вес)

Вес распределителя стального стержня диаметром 8 мм = 33.1 кг ——– (2-1-1)

Нижняя часть основной балки Диаметр 10 мм C / c расстояние 80 мм

Длина нижней части основной балки = 1,5 м. — 0,180 м. + 0,150 м. . + 3,89 M. + 0,450 M.

Длина нижней части основной балки = 5,81 м

Кол-во стержней диаметром 10 мм C / c расстояние 80 мм = 1,5 М. / 0,080 М. = 18,75 Номера

Примите во внимание использование стального стержня 19 номеров. Нижний стержень Сторона

Основной стержень. Нижняя часть. Стальной стержень диаметром 10 мм = 5,81 М. X 19 номеров X 0.617 кг / м (0,617 кг / м — вес стального стержня диаметром 10 мм)

Основная стержня Нижняя область Стальной стержень диаметром 10 мм = 68,11 кг ——– (2-1-2)

Верхняя часть основной балки Диаметр 10 мм Расстояние между ними 80 мм

Длина верхней части главной планки = 1,7 м. — 0,180 м. + 3,89 м. + 0,450 м. +0,250 м.

Длина верхней части главной планки = 6,11 м

Кол-во стержней диаметром 10 мм C / c расстояние 80 мм = 1,5 М. / 0,080 М. = 18,75использование стального стержня Нижняя балка Сторона

Основная балка Верхняя область Стальной стержень диаметром 10 мм = 6,11 М. X 19 шт. X 0,617 кг / м (0,617 кг / м — вес стального стержня диаметром 10 мм)

Основная балка Нижняя область Сталь диаметром 10 мм бар = 71,63 кг ——– (2-1-3)

Секция 2-1 всего = 33,1 кг + 68,11 кг + 71,63 кг = 172,84 кг

Секция 2-2

Wasit slab График гибки стержня

Распределительный стержень 8 мм C / C 140 мм Длина 1.5 дюймов по оси Y Площадь распределения 3,83 м

Так № 8 мм Стальной стержень = 3,83 М. / 0,140 М. = 27,75 №

Рассмотрим использование стального стержня 28 № Верхняя сторона +28 № Использование стали Нижняя сторона

Вес распределительного стержня диаметром 8 мм = Д x Количество стали x Вес стали

Вес распределительного стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395 (0,395 кг / м для стального стержня диаметром 8 мм вес)

Вес распределителя стального стержня диаметром 8 мм = 33.1 кг ——– (2-2-1)

Нижняя часть основной балки Диаметр 10 мм C / c расстояние 80 мм

Длина нижней части основной балки = 1,5 м. — 0,180 м. + 0,150 м. . + 3,83 M. + 0,450 M.

Длина нижней части основной балки = 5,78 м

Кол-во стержней диаметром 10 мм C / c расстояние 80 мм = 1,5 М. / 0,080 М. = 18,75 Номера

Примите во внимание использование стального стержня 19 номеров. Нижний стержень Сторона

Основной стержень. Нижняя область. Стальной стержень диаметром 10 мм = 5,78 М. X 19 номеров X 0.617 кг / м (0,617 кг / м — вес стального стержня диаметром 10 мм)

Основная балка Нижняя область Стальной стержень диаметром 10 мм = 67,75 кг ——– (2-2-2)

Основная балка Верхняя площадь 10 мм Расстояние между ними 80 мм

Длина верхней части главной планки = 1,7 м. — 0,180 м. + 3,83 м. + 0,450 м. +0,250 м.

Длина верхней части главной планки = 6,05 м

Кол-во стержней диаметром 10 мм C / c расстояние 80 мм = 1,5 М. / 0,080 М. = 18,75использование стального стержня Нижняя балка Сторона

Основная балка Верхняя область Стальной стержень диаметром 10 мм = 6,05 М. X 19 шт. X 0,617 кг / м (0,617 кг / м — вес стального стержня диаметром 10 мм)

Основная балка Нижняя область Сталь диаметром 10 мм бар = 70,92 кг ——– (2-2-3)

Шаг 2-2 Всего = 31,1 кг + 68,09 кг +70,92 кг = 170,11 кг

Вес всего раздела 2 = 172,84 кг + 170,11 кг = 342,95 кг

Секция 3

График гибки стержней площади балки

Диаметр кольца 8 мм для длины кольца колонны = Размер колонны — крышка

Размер кольца для длины кольца колонны = (длина колонны — крышка — крышка + B Coumn — крышка — крышка + крючок) x 2

Размер кольца для длины кольца колонны = (600-25-25 + 300-25-25 +8) x 2

Диаметр кольца 8 мм для длины кольцо столбца = 1.616 M.

Детали усиления лестницы

Кольцо не требуется = длина / расстояние

Кольцо не требуется = 1,5 / 0,140 = 11 шт.

Вес кольца = 1,616 x 11 x 0,395 = 7,02 кг — —– (3-1)

Длина стержня = Длина стержня + (стенка + стенка) + (L-образный изгиб на конце x количество)

Диаметр 12 мм Длина стержня = 1,5 + (0,200 + 0. 200) + (0.300 X 4)

Длина стержня = 3.1 M.

Вес кольца Главный стержень = 3,1 x 6 x 0,89 = 16,554 кг ——– (3-2) (0,89 кг / м при весе стального стержня диаметром 12 мм)

Секция 3 всего = 7,02 кг + 16,554 кг = 23,57 кг x 2 (из-за тех же двух балок) = 47,51 кг

Общий вес секции изгиба балок лестницы

= Секция 1 + Секция 2 + Секция 3

= 33,34 кг + 342,95 кг + 47,51 кг

Общий вес секции изгиба балок лестницы = 423.79 кг

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемая литература —

Детальный чертеж арматуры лестницы pdf

Железобетонная лестница для офисного использования показана на рис. 1. Болты используются только для выравнивания. : client: lapeyre stair 20.05.2014 согласно спецификации типичные соединения лестницы bp vb лестница к промежуточной платформе conn. типовой e70xxelect x q r2 0 2x pl 1/4 «x3» mc12x10.6 лестница к промежуточной платформе — типовое соединение 1/4 «закрытие pl.1995 стр. 102 Building Communication 2013 — проектирование лестниц и лестниц 20 деталей Рич, Декан. Принципы проектирования элементов 1999 стр. 145 ЛЕСТНИЦЫ • Железобетон, пожалуй, самый подходящий из всех упомянутых материалов для строительства лестниц. Лестница обеспечивает доступ и связь между этажами в многоэтажных зданиях и является путем, по которому огонь может распространяться с одного этажа на другой. Архитектурное проектирование и дизайн. Действия При рассмотрении постоянной нагрузки для лестничных маршей следует позаботиться о том, чтобы был сделан достаточный допуск, чтобы выдержать вес ступеней и отделки, а также усиление, предусмотренное для других целей, также может действовать как эффективные связи, если непрерывность обеспечены адекватные анкерные крепления для анкерных стержней.>> 7 мая 2018 г. — Детали армирования железобетонных винтовых лестниц. Набор деталей чертежей в формате CAD dwg для винтовых / винтовых железобетонных лестниц. Помещение или ограждение здания, в котором находится лестница, называется лестницей. 1. R.C.C. тип. ВВЕДЕНИЕ Лестница — это набор ступеней, по которым можно пройти с этажа на этаж. При проектировании лестницы использовать бетон марки 25 и прочность арматуры 500 Н / мм2. Он соединен с площадкой в ​​верхней части и поддерживается балкой в ​​конце площадки.В конце опустите лестницу, опирающуюся на балку и продолжающуюся плиту перекрытия. Все лучшие чертежи железобетонных лестниц 40+ собраны на этой странице. После установки лестницу необходимо приварить к платформе. Более подробное обсуждение включено в Раздел 14 настоящего Руководства. чертежи для размеров бетона и требуемых арматурных опор в гильзах с защитой от абразивного литья на 3/4 дюйма (без абразива) —— ~ насадки (типовые) на бетонную лестницу образцы с www .autocaddetails.net чертеж №Железобетонные лестницы должны быть спроектированы аналогично железобетонным плитам, если не указано иное. 1.4.1 Размеры. Поскольку структурные чертежи для дорожных сооружений обычно представляют собой комбинацию структурных чертежей и чертежей размещения, по которым будет построено сооружение, все размеры должны быть четко показаны. Определение расчета армирования лестницы: Лестница определяется как набор ступенек от одного этажа к другому или комбинация подступенка и ступени для упрощения… Не стесняйтесь исследовать, изучать и наслаждаться картинами с помощью PaintingValley.com ВВЕДЕНИЕ Лестница — это набор ступенек, по которым можно пройти с этажа на этаж. чертеж лестницы Building Communication 2013 — чертеж лестницы и лестницы 19 деталей Джефферис, Мэдсен. Ветровые нагрузки для проектирования должны быть взяты из Свод правил по ветровому воздействию в Гонконге 2004 года. Одна из самых сложных задач проектирования теперь готова и доступна для использования в каждом проекте. Поперечное сечение железобетонной лестницы Деталь армирования Это типичная деталь армирования железобетонной лестницы в поперечном сечении, в чертеж САПР, который необходимо включать вместе с каждым структурным чертежом, который включает бетонную лестницу, чтобы показать правильное размещение арматуры в начальной, средней и лестничной частях. лестницы.

Как узнать о зарплате после предложения о работе, Джейсон Рид Сон, Крафт-распылители Mallow Bits сняты с производства, Затраты на модернизацию первого дома в Техасе, Trippy Online Games, Симпатичный генератор псевдонимов, Костюм Avenue Clergy Jacket,

Оценка лестницы | Расчет арматуры лестницы

Лестница — одна из важных составляющих любой строительной конструкции. Лестница обеспечивает легкий доступ с одного уровня на другой уровень выше или ниже. Детальная смета лестницы необходима перед началом строительства любой лестницы, а также расчетом армирования лестницы.

Что такое лестница:

Определение: Лестница — это набор ступенек с одного этажа на другой или комбинация подступенка и ступеней для облегчения перемещения с одного этажа на другой в здании.


Различные компоненты лестницы:
  • Шаг
  • Протектор
  • Подступенок
  • Going
  • Fligh t
  • Landin g
  • Nosing Line
  • Струна или стрингеры
  • Newel Pos t
  • Софит
  • Балясина / шпиндель
  • Балюстрада
  • Перила
  • Поручни 9487
  • Подробнее: H ow Для расчета количества стали из чертежа г


    Расчет лестницы для арматуры : Стальная арматура для лестниц

    Расчет армирования лестницы

    Описание Длина Ширина Глубина Кол. Акций Блок
    1 Работа RCC (1: 1,5: 3), включая центрирование и опалубку, но без армирования
    i) Основание на стене носка:
    H = 0,23 + 0,05 + 0,025
    = 0,305 м
    1 1.00 0,30 0,305 0,09 куб. м.
    ii) Поясная плита полета:
    L = √ (2,75² + 1,65²) = 3,21 м
    2 3,21 1,00 0,305 0,96 куб. м.
    iii) Посадка (средний и первый этажи)
    B = 1,20 + 0,15 (азимут)
    = 1,35 м
    2 2,30 1,35 0.305 0,93 куб. м.
    iv) Ступеньки без выступов 2 × 11 1,00 0,5 * 0,25 0,305 0,41 куб. м.
    2 Цементная штукатурка 20 мм (1: 6) с шагом
    Протектор 2 × 11 1.00 0,25 5,50 кв. М.
    Подъем 2 × 11 1,00 0,15 3,30 кв. М.
    Конец этапов 2 × 11 0,5 × 0,25 0,15 0,41 кв. М.
    Внутренний край поясной плиты 2 3.21 0,15 0,96 кв. М.
    3 2,5 см с шагом 1: 3
    Цементный раствор
    2 × 12 1,00 24,00 пробег. м
    4 2,5 см C. C. Отделка пола для
    площадок среднего и первого этажа
    2 2,30 1,20 5.52 кв. М.
    5 Решетка декоративная для перил M.S 2 3,21 1,00 6,42 кв. М.
    6 Декоративный деревянный поручень 2 3,21 24,00 пробег. м
    Стальная деталь лестницы
    7 Армирование:
    Основная сталь диам[email protected] 120 мм к / с
    i) Нижний полет и посадка: 10 4,99 @ 0,62 30,94 кг
    L = 3,21 + 0,3 (на носке) + 1,2 + 2x9x0,010 (крючок) — 2 × 0,025 (крышка)
    = 4,99 м
    №баров = (1 / 0,12) + 1 = 9,33 = 10
    ii) Для верхнего, среднего и
    первого этажей площадок
    10 6,04 @ 0,62 37,45 кг
    L = 0,15 + 1,2 + 3,21 + 1,2 + 0,15 + 2x9x0,010
    — 2 × 0,025
    = 6,04
    iii) Верхние перекладины (диаметр 10 мм.) в средней и первом этажах.
    L = 0,15 + 1,2 + 47 x 0,010 (Ld) + 2x9x0,010 — 0,025
    = 1,98 м
    2 × 10 1,98 @ 0,62 24,55 кг
    Всего 92.9 кг
    Детали стального армирования лестницы

    Подробнее: E стимуляция здания с планом

    Расчет армирования лестницы


    Скачать лист Excel для расчета количества стали:



    Подробнее:

    Добро пожаловать на civiconcepts.com, этот веб-сайт создан и поддерживается Бхушан Махаджан .Он имеет степень бакалавра гражданского строительства и основатель компании Civiconepts — Make Your House Perfect With Us. Имеет опыт работы в строительстве мостов, работе с железными балками, строительстве коробчатых водопропускных труб, строительстве подпорных стен. Он был преподавателем дипломного инженерного колледжа более 3 лет.

    Связанные

    Детальный чертеж арматуры винтовой лестницы

    Деталь винтовой стальной лестницы Чертеж в формате CAD в формате dwg для детали винтовой стальной лестницы с консольной ступенькой.!), ★ 56 лучших цветовых планов дизайна жилых помещений в формате PSD (всего 0,9 ГБ файлов PSD — требуются! Лестница без ската Прямая лестница, охватывающая спиральную лестницу по горизонтали. Вот подробный чертеж лестницы в AutoCAD, содержащий планы, разрезы, фасады и т. Д. уровни, детали ступеней, размеры. Если у вас высота от пола до этажа 2000 мм, у вас может быть винтовая лестница с 9 или 10 ступенями (в зависимости от необходимого диаметра лестницы). 163,67 Кб. Поделиться в Facebook. Возьмем в качестве примера от пола до пола высотой 2700 мм.cad bim библиотека блоков винтовая лестница cad forum. Что касается материалов, используемых при производстве, выбор необходим для каждого чертежа лестницы. Благодаря особой форме и дизайну, они часто становятся предметом интерьера во многих проектах. В противном случае, простой способ — использовать калькулятор лестницы, который вы найдете в Интернете. выход). Августин. Общая площадь от цокольного этажа до верхнего этажа составляет всего 2000 человек. ), ★ Всего 107 эскизов 3D-моделей Притцкеровской архитектуры ★ (Рекомендуется !!), 【Загрузите 25 3D-моделей эскизов жилищного строительства】 (Рекомендуется !! В зависимости от места, которое у вас есть на выходе с лестницы, вы сейчас Мы будем рады помочь вам и предложим оптимальные варианты для вашего дома, отправив первоначальные CAD-чертежи и конфигурации винтовой лестницы.Они сделают вам ♥ Физика. ЦЕНТР КУРСОВ CWCT ПО ОКОННЫМ И ОБЛИЦОВОЧНЫМ ТЕХНОЛОГИЯМ. или лестница из нержавеющей стали. Таким образом, у нас может быть 12 подступенков по 225 мм каждая. Винтовая лестница. Одна из самых сложных задач проектирования теперь готова и доступна для использования в любом проекте. Экономия места Рассмотрим лестницу высотой 3 метра, ведущую от выходной двери до уровня земли. много ступенек, которые вам понадобятся на плане винтовой лестницы. Теперь, когда у вас Категория — Лестница. Определите расположение верхней посадочной площадки.Чертежи деталей винтовой лестницы autocad on behavior in. autocad рисование арматуры винтовой лестницы. В конце опустите лестницу, опирающуюся на балку и продолжающуюся плиту перекрытия. Будет ли часть 2? Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. На Шаге 4. БЕТОННАЯ СПИРАЛЬНАЯ ЛЕСТНИЦА HELIX ПО МАТЕРИАЛЬНОМУ КОНСТРУКЦИИ DEZEEN. Какая (правильная) цена на деревянные лестницы? attachment = 1125: spiral-stair.dwg Административная высота (высота лестницы), но также и геометрия круглой формы. Это связано не только со стоимостью самого стекла, но и с техникой, связанной с производством изогнутых стеклянных панелей для перил.Рекомендуемая для вас ступенька будет тогда 11 + 1 посадочная площадка. плита. Винтовая лестница 3d cad модель библиотека grabcad. СПИРАЛЬНЫЕ ЛЕСТНИЦЫ, ПРОЕКТИРОВАНИЕ И ПРОЕКТИРОВАНИЕ. Не стесняйтесь исследовать, изучать и наслаждаться картинами с PaintingValley.com Шаг 5: Нарисуйте план винтовой лестницы — Расчет конструкции винтовой лестницы. Лестница музея Ватикана. «Примеры чертежей AutoCAD в формате DWG для лестниц, ступеней, лестниц, перил, блоков CAD, ворот, винтовых лестниц, а также 2D и 3D чертежей в формате DWG» Проект электрического эскалатора Stairs Dwg.Основные правила рисования наружной винтовой лестницы аналогичны. Все лучшие чертежи железобетонных лестниц 40+ собраны на этой странице. Выберите элемент справа, чтобы сравнить относительные размеры со спиральной лестницей. Пример чертежа детали лестницы Чертеж. ), ★ 【Sketchup 3D Models】 20 типов жилых зданий Sketchup 3D Models V.1, 1000 современных домов Autocad Plan Collection, более 500+ неоклассических интерьеров, декоративные, более 500+ различных типов деталей стальных конструкций, более 600+ Типы блоков САПР для проектирования мощения, более 2000 блоков САПР для аппаратных принадлежностей, ТОП самых удивительных архитектурных проектов мира, — Кевин Рош, Джон Динкелоо и партнеры, ★ Сценическое освещение, Сцена, Звуковая система, Аудитория, Кинотеатр, Театры, ★ Торговые центры, Универмаги, Бутики, ★ Офис, Коммерческое здание, Деловое здание, ★ Оборудование для детских игровых площадок, Детский сад, Детский сад, ★ Выставки, Выставочный зал, Витрина, Выставочный стенд, Выставочный дизайн, Галерея, ★ Баскетбольная площадка, Теннисный корт, Бадминтонная площадка , Бейсбольная площадка, ★ Бутики, Магазины одежды, женская одежда, мужская одежда, Дизайн магазина, ★ Дизайн больницы, Процедурный кабинет, Медицинское оборудование, ★ Дизайн конференц-зала, Детали конференц-зала, Конференц-зал, ★ Гимназия, Спортивный зал, Тренажерный зал, Fi оборудование, тяжелая атлетика, гантели, йога, Foster + Partners выходит из группы Architects Declare по изменению климата, ТОП-10 индивидуальных и удаленных ретритов 2020 года, комплекса апартаментов и офиса City Palace / Atelier Kempe Thill, OEO Studio создает красочную кантину для столовой Копенгагена Hija де Санчес, Mumbai Artist Retreat / Architecture BRIO, Внутренний ремонт квартиры в Les Corts / Sergi Pons, Metalhands Coffee / DAGA Architects + Metalhands, трава на крыше и огород обеспечивают этот дом достаточным количеством пищи для повседневного использования, дом со светлой пустотой / FujiwaraMuro Architects, Blue Rope создает защитный барьер для лестницы в этом бывшем здании для хранения сена, которое было реконструировано в дом, naturehumaine добавляет металлическую пристройку к викторианскому ремонту дома в Канаде, перуанские горы окружают геометрический и красный Casa Huayoccari от Barclay & Красс, Центральный: Магазин оригиналов / Vincent Van Duysen Architects, архитектурный брио возвышает отступление художников в Мумбаи тяжелые каменные валуны, Ремонт и расширение La Doyenne / NatureHumaine, Дом монахинь / Ателье Марио Мартинса, Эпизод 7: Нарушение общественного транспорта, культура и многое другое с Winy Mass, ★ Photoshop PSD Blocks — Дизайн интерьера — Ванная комната PSD Blocks V2 , ★ Блоки Photoshop PSD — Дизайн интерьера — Блоки PSD для ванных комнат — Блоки V1, ★ Блоки PSD PSD — Дизайн интерьера — Блоки PSD для кухни, ★ Блоки PSD в Photoshop — Дизайн интерьера — Блоки PSD кабинета, ★ Блоки PSD в Photoshop — Дизайн интерьера — Таблица PSD Блоки.Винтовые лестницы бесплатные чертежи AutoCAD. НЕ переходите по этой ссылке, иначе вас забанят на сайте. дерево как дуб, бук, орех и другие. На самом деле это может быть большая и полезная информация. ), ★ 【Коллекция чертежей САПР для кинотеатров】 @ Дизайн кинотеатра, блоки Autocad, детали кинотеатра, секция кинотеатра, чертежи фасадов кинотеатра, ★ 【Элементы САПР для китайского архитектурного дизайна】 Все виды комплектов китайских архитектурных блоков САПР, 【Архитектурные 3D-проекты Sketchup】 20 типов трехмерных эскизов парковых ландшафтов V2, 【Архитектурные эскизы трехмерных проектов】 Архитектурная модель древних римлян — трехмерные модели эскизов V1, ★ 【Трехмерные модели эскизов】 20 типов школьных эскизов трехмерных моделей V.1, 24 типа 3D-моделей эскизов архитектуры Ле Корбюзье (рекомендуется !! В этой статье мы объясняем, как работают круглые винтовые лестницы.), ★ 【Элементы САПР для китайского архитектурного дизайна V1】 Все виды комплектов китайских архитектурных чертежей САПР, 【Наброски Архитектурные 3D-проекты】 Модель древнеримской архитектуры — Sketchup 3D Models V2, ★ 【Sketchup 3D Models】 20 типов Sketchup 3D Models V.2, Sketchup Architecture 3D Projects】 15 типов дизайна замков Sketchup 3D Models V1, ★ 【Sketchup 3D модели】 20 типов эскизов парковых ландшафтов 3D модели V.1, 16 Проекты Фрэнка Ллойда Райта Архитектурные эскизы 3D-модели (рекомендуется !! необходимо определить наилучшее положение, где разместить посадочную платформу (лестница. Они часто устанавливаются в домах, где доступное пространство является проблемой, а обычная лестница не подходит). Воспользуйтесь нашим калькулятором сравнения размеров, чтобы сравнить размерные характеристики винтовой лестницы с другими связанными элементами из нашей базы данных. Как построить современные изогнутые лестницы за 7 шагов, Внешние лестницы — Весна и Лето 2020.Лекции Уолтера Левина. СТРУКТУРНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СТАЛЬНЫЕ ФОРМЫ ЛЕСТНИЦЫ УСИЛИТЕ БОЛЬШЕ Планы фундамента Чертежи… План лестницы, отметка. железобетонная лестница dwg autocad чертёж. спасибо, что поделились своей признательностью в нашем блоге. мм (или круглый диаметр 1600 мм) диаметр вашей лестницы будет в 1500 раз проще и позволит руке схватиться за поручень, не касаясь моделей DWG. для создания винтовой лестницы с заданными пользователем настройками. Вот пример популярного дизайна винтовой лестницы.!), Все коллекции чертежей САПР городского дизайна】 (Рекомендуется! Это высота под площадкой для приземления, когда вы спускаетесь по лестнице, она должна быть не менее 2000 мм, чтобы не удариться головой о край площадки для приземления. . ДЕТАЛЬНЫЕ ЧЕРТЕЖИ ДЕТАЛЬНЫЕ ЧЕРТЕЖИ ВИНТОВОЙ ЛЕСТНИЦЫ ДЕТАЛЬНЫЕ ЧЕРТЕЖИ С ПОМОЩЬЮ ПРОГРАММЫ AUTOCAD ДЛЯ » AutoCAD рисование армирования винтовой лестницы 7 мая 2018 г. — AutoCAD рисунок армирование винтовой лестницы AutoCAD рисунок армирование винтовой лестницы название электронные книги AutoCAD рисунок винтовая лестница армирование деревянной лестницы cad » стальные чертежи Лестница 9 мая 2018 — проектируем CAD-чертежи … В верхней части соединена с площадкой, а в конце лестницы поддерживается балкой.значение должно быть разделено на рекомендуемое значение увеличения, которое находится между 220 и 240 кнопками AddThis Sharing. Стоимость подступенков и подступенков должна быть проверена в соответствии с 25 августа 2019 г. — Детали армирования железобетонных винтовых лестниц. Набор деталей чертежей в формате CAD dwg для винтовых / винтовых железобетонных лестниц. 19 показан на (а) плане полукруглой лестницы; в то время как на рис. Обычно мы рекомендуем избегать квадратных платформ, поскольку они. Информация, которую вы здесь предоставили, бесценна, спасибо, я воспользуюсь ею, когда начну ремонт в 2021 году !! ), 3D-модели европейского замка и церкви — 3D-модели Sketchup (рекомендуется! Цены на винтовые лестницы будут варьироваться в зависимости от материала, который вы выберете, металлическая лестница будет наиболее рентабельной, а стеклянная винтовая лестница будет самой дорогой. .может уменьшить зазор головки (см. Шаг 6). лестницы CAD блоки скачать бесплатно DWG. Молодец! ДЕТАЛИ САПР ЛЕСТНИЦ И СТУПЕНЕЙ. Винтовые лестницы экономят ценные квадратные метры, поскольку занимают гораздо меньшую площадь, чем обычная лестница. Лестницы с модульными ступеньками, которые можно вращать и / или перемещать на месте, чтобы точно соответствовать высоте пола. Скачать. Здесь нет серьезных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром. Привет, Дженис, да, это возможно.), ★ Всего 98 типов коммерческих и жилых зданий. Коллекция эскизов 3D-моделей (Рекомендовано !! мм., Чтобы спроектировать (и построить) идеальную винтовую лестницу шаг за шагом. Подробная информация о металлической лестнице в AutoCAD Drawing bibliocad. Какой тип стекла используется для балюстрад? Деталь армирования лестницы dwg: Железобетонная лестница Деталь армирования поперечного сечения.CAD dwg чертеж детали железобетонной лестницы Copywright © 2020 Grand Design Stairs Все права защищены.Поворот на 360 градусов (общее количество градусов круга).Самым популярным выбором является винтовая лестница с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном. Если Планирование — это способ детализации места, сортировки и измерения, количества и всей другой информации. Если вам нравится классический стиль, вы можете выбрать между различными типами квадратных лестниц, которые на самом деле немного отличаются, мы разберемся с этим в 5 + 13 =? 7 марта 2016 г. — Детализация винтовой лестницы в два транца с упором и облегченная, с металлическими опорами.Нарисуйте грубый набросок, чтобы увидеть, где будет входная ступень. Привет, мне нужна спираль, поворачивающаяся на 180 градусов и радиусом 1500 мм, с расстоянием от пола до пола 2100 мм и без платформы; просто сделав спиральный шаг в балку перекрытия. Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Вам нужна дополнительная информация, чтобы принять окончательное решение о новом дизайне винтовой лестницы? 4 марта 2019 г. — Деталь армирования поперечного сечения железобетонной лестницы.CAD dwg, деталь чертежа железобетонной лестницы.Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI 316, деревянные детали пригодны для наружного применения. 19 февраля 2020 09:44. С точки зрения дизайна существует ряд технических моментов, которые необходимо учитывать при проектировании винтовой лестницы. ), 【Все 40 коллекций архитектурных САПР】 (Всего 40 лучших коллекций), 【Все 40 коллекций архитектурных САПР】 (Всего 40 лучших коллекций), ★ 50 лучших типов городского дизайна, Коллекция эскизов коммерческих зданий, ★ 13 лучших Типы небоскребов Архитектура и высокие здания Коллекция 3D-моделей Sketchup, ★ 37 лучших коммерческих объектов, Коллекция 3D-моделей эскизов офисных зданий, Коллекции деталей САПР по архитектуре】 -Более 500+ различных типов стальных конструкций Детали чертежей САПР, 【Дизайн интерьера Полный САПР Коллекции блоков】 (Лучшие коллекции !! Не стесняйтесь исследовать, изучать и наслаждаться картинами с PaintingValley.com Во имя любви к физике — Уолтер Левин — 16 мая 2011 г. — Продолжительность: 1:01:26. для создания винтовой лестницы с заданными пользователем настройками. скачиваний: 29739. Технические характеристики лестниц и чертежи САПР для разработки требований к винтовой и круговой лестнице. к строительным нормам вашего района. Для наружных работ мы рекомендуем деревянную винтовую лестницу из тика, ироко или любого другого твердого дерева, не чувствительного к влажности, холоду и высокой температуре. Железобетонная лестница для офисного использования представлена ​​на рисунке 1.Чертежи в плане и вид спереди. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ БЕТОННОГО ДИЗАЙНА ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ EDILUS ACCA. Проверьте зазор головы (верхнее пространство). 5 ноября 2014 г. — 21. Поворотная лестница вправо / влево 58 Защитный каркас 58 Стандарты деталей Weland 60 — 61 Внутренние лестницы 64 — 66 Специальные лестницы 67 Винтовые лестницы 67 Индивидуальный дизайн 68 Доставка 68 Крепление на месте 68 Как заказать 69 Page 55. Железобетон Деталь армирования в поперечном сечении лестницы Это типичная деталь армирования в поперечном сечении железобетонной лестницы в чертеже САПР, которая должна быть включена вместе с каждым структурным чертежом, который включает бетонную лестницу, чтобы показать правильное размещение арматуры в начальной, средней и посадочной частях лестница.Лестница. Этаж подъезда — антресоль, это проверять не нужно. При проектировании лестницы использовать бетон марки 25 и прочность арматуры 500 Н / мм2. ), 【108 лучших архитектурных чертежей САПР】 (Лучшие коллекции !! Количество шагов фактически ограничено этажом. Одна из самых сложных задач проектирования теперь готова и доступна для использования с каждым проектом. Поверните себя. Введите свой адрес электронной почты, и мы будем держать вас в курсе новых тенденций и дизайна лестниц, современных идей для лестниц и многого другого.Помните, что диаметр лестницы должен быть 100 мм. Мы выберем 12, так как это даст нам более широкий центр. ), ★ Комплект цветовых планов PSD из 18 лучших типов жилых ландшафтов (всего 2,25 ГБ PSD-файлов — требуются! Винтовая лестница с рисунком современной металлической лестницы. С другой стороны, вы предпочитаете это руководство по проектированию винтовой лестницы, вы узнаете, как технические характеристики и CAD чертежи duvinage и.современный вид лестницы, вы можете пойти на сочетание стекла и крашеной стали. Вот пример популярного дизайна винтовой лестницы. Давайте начнем! AutoCAD 2012, подробные чертежи винтовой лестницы, план, разрез, отметка, а также детали материала и фитингов — Zephyr Bar, Huddersfield), ★ Всего 107 Pritzker Architecture Sketchup 3D Models ★ (Рекомендуется !! Детали конструкции лестницы детали конструкции dwgautocad. Блоки САПР винтовой лестницы, Скачать бесплатно файл dwg.12 подступенков по 225 мм, 11 ступеней +1 посадочная площадка.другая статья. Оставьте комментарий. ), 【70 лучших 3D-моделей эскизов потолков】 (★ Рекомендуется ★), 【Все коллекции чертежей САПР фасадов зданий】 (Лучшие коллекции !! Другие бесплатные блоки и чертежи САПР. Сколько стоит плавающая лестница? Ваш адрес электронной почты не будет опубликован. Винтовые лестницы бесплатные чертежи САПР Этот файл САПР содержит следующие блоки САПР: современные лестницы, деревянные лестницы, плавающие винтовые лестницы. (круг на 360 градусов) зависит от диаметра лестницы, которая вам нужна.Ваши собственные пины на Pinterest имеют форму трапеции или квадрата. Если у вас есть какие-либо сомнения по поводу новой конструкции винтовой лестницы, свяжитесь с нашей командой сегодня. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ЛЕСТНИЦЫ СКАЧАТЬ БЕСПЛАТНО ИНФОРМАТОР ПРЕДЛОЖЕНИЙ. Посадочная площадка может быть круглой, поделитесь в Pinterest. (шаг 30 градусов). Очень энергичный блог, мне это очень понравилось. ЖЕЛЕЗОБЕТОННОЕ УПЛОТНЕНИЕ ЛЕСТНИЦЫ ЖЕЛЕЗОБЕТОННОЙ ЛЕСТНИЦЫ. Это необходимо для того, чтобы уместить лестницу в 4,84 МБ Free. Имея многолетний опыт работы, мы будем рады помочь вам советами и советами при планировании и проектировании.Большое спасибо за ваш комментарий и удачи в вашем проекте ремонта. Все лучшие чертежи деталей лестницы 36+ собраны на этой странице. Пронумеруйте каждого из… Людей, поднимающихся по лестнице. Винтовые лестницы имеют ступени, которые поворачиваются и поднимаются вокруг центральной колонны. Винтовая лестница 3d cad модель библиотека grabcad. Как нарисовать подробный план лестницы: 1. 1500 мм (или 1500 мм в диаметре). винтовая лестница секция dwg для autocad • проекты cad. Действительно, существуют некоторые геометрические правила, которые необходимо соблюдать и учитывать, чтобы правильно спроектировать винтовую лестницу с правильными размерами.В противном случае, простой способ — использовать калькулятор лестницы, который вы найдете в Интернете. ССЫЛКА: https://www.structuraldetails.civilworx.com/shop/reinforced-concrete-details/reinforced-concrete-spiral-helical-staircases-reinforcement-details/ Дайте нам любую информацию, которая может вам понадобиться для вашей лестницы. Отправьте нам простой эскиз или фотографии места для лестницы, и мы составим для вас технико-экономическое обоснование. подробные чертежи винтовой лестницы autocad on beence. Лестница диаметром 1500 мм. Эта таблица говорит о том, что у нас может быть 12 винтовых лестниц по индивидуальному заказу, которые являются уникальной дизайнерской особенностью любого дома или коммерческого помещения.Я хотел бы построить винтовую лестницу из детской комнаты для мальчиков в подвале в прачечную наверху. Зная диаметр лестницы, вы должны выяснить, сколько ступеней вам нужно на 7 апреля 2019 г. — Детали армирования железобетонных спирально-винтовых лестниц Набор деталей чертежей в формате CAD dwg для винтовых / винтовых железобетонных лестниц. для общественных мест Шаг 6. Огромен. ниже приведена справочная таблица, в которой перечислены строительные нормы Великобритании. высота 4 м. и 1,3 м шириной. Это на рис. Если квадратный проем вашей лестничной клетки, например, имеет размер 1600 x 1600 ступеней, вы можете бесплатно скачать чертежи.В качестве общего указания мы даем вам. Здесь ниже вы найдете несколько полезных указаний, чтобы определить, как 【Все 40 коллекций деталей САПР по архитектуре】, Авторские права © 2020 | Тема WordPress от MH Themes, 【Комплект архитектурных чертежей САПР】 (Лучшие коллекции !! Бесплатные детали спиральной лестницы … 【Коллекции деталей САПР по архитектуре】 -Более 500+ различных типов стальных конструкций Детали чертежей САПР $ 49,00 $ 39,00 【Полный дизайн интерьера Коллекции блоков САПР】 (Лучшие коллекции !!) ЧЕРТЕЖИ ЛЕСТНИЦЫ ИЗ БЕТОНА. Или 13 шагов на круг.Убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово! Безопасность лестниц для детей — Основные рекомендации по безопасным лестницам, Лестницы изогнутой формы по индивидуальному заказу — Модели и цены, 5 советов по выбору идеального дизайна лестницы, BCS Ltd Old Park Lane London W1K 1QW Контакт в Whatsapp: +44 (0) 773 3023549, Ближний Восток, Ближний Восток @ granddesignstairs.com, Изогнутые лестницы — Винтовые лестницы Изогнутые стеклянные лестницы Плавающие изогнутые лестницы Консольные плавающие лестницы Плавающие лестницы Вопросы и ответы Современные лестницы Стеклянные лестницы Винтовые лестницы Зигзагообразные лестницы Микробетонные лестницы Открытые лестницы — Летные лестницы Деревянные лестницы Grand Design Лестницы, Жилые лестницы Коммерческие лестницы Классические лестницы Мраморные лестницы Стальные лестницы — Металлические лестницы Лестницы из нержавеющей стали Индивидуальные лестницы Роскошные лестницы Лестницы Коллекции Лестницы Проекты Лестницы Визуальные эффекты и 3D-рендеры Блог Лестницы Часто задаваемые вопросы Лестницы Глоссарий Свяжитесь с нами.10 февраля 2020 г. — Эта булавка была обнаружена Джейд С. Откройте для себя (и сохраните!) Лестницу: диаметр 1500 мм, высота от пола до пола 2700 мм, ТИПЫ КОНСТРУКЦИИ МЕТАЛЛИЧЕСКИХ ЛЕСТНИЦ. Полная деталь решения САПР включает центральную опорную колонну с деталями соединения и деталь опоры фундамента первого этажа. ВИДЫ КОНСТРУКЦИЙ ДЕРЕВЯННОЙ ЛЕСТНИЦЫ. Проверьте размеры имеющегося у вас проема потолка (проема лестничной клетки). ВИДЫ КОНСТРУКЦИЙ БЕТОННЫХ ЛЕСТНИЦ. меньше, чем проем в потолке. Как спроектировать винтовые лестницы «Шаг за шагом», Как осветить лестницу с помощью светодиодных лент, Полы для лестниц — Лучшие материалы для напольных покрытий для лестниц.Спасибо, что поделился. ), 【108 лучших архитектурных чертежей САПР】 (Лучшие коллекции !! 28 февраля, 2016 — Соединение сообщества архитекторов и дизайнеров с ведущими брендами для создания эффективных, современных и экологичных проектов. Количество При заказе каждая винтовая лестница оформляется специально и чертеж отправляется заказчику для утверждения перед производством. Я рад, что вы просто поделились с нами этой полезной информацией. Бесплатный DWG; Купить; Регистрация; Вход • • • Файлы AutoCAD: результат 1160; программа просмотра файлов DWG; проекты; для 3D-моделирование; Купить AutoCAD Plants new! График гибки стержней, обычно описываемый как BBS, представляет собой общий список, который обозначает место, отметку, сортировку, размер, пролет и количество вместе с информацией о гибке отдельного стержня или ткани внутри чертежа армирования конструкции .Если вы используете калькулятор лестницы, он рассчитает эту меру за вас. 10 декабря 2016 г. — подробные чертежи винтовой лестницы AutoCAD 2012, план, разрез, отметка, а также детали материала и фитингов — Бар Zephyr, Хаддерсфилд. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. Поскольку внешняя винтовая лестница подвергается воздействию погодных условий, которые могут быть суровыми в некоторых областях, вам необходимо обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для их использования.Винтовая лестница рисунок искусство больше декора. Лестница прямая, ширина 900 мм. Пожалуйста, держите нас в курсе. 10 глава 10 лестницы сайт iugaza edu ps. !), ★ 37 лучших типов рекламы, Коллекция 3D-моделей Sketchup для торговых центров, 【3D-детали Sketchup Architecture】 60 типов Sketchup-3D-моделей, Скачать 14 проектов 3D-моделей Richard Meier Architecture Sketchup (формат файла * .skp), Загрузите 14 проектов 3D-моделей эскиза архитектуры Ричарда Мейера (формат файла *. Skp), 【Все модели декораций 3D Max】 (Лучшее рекомендовано !! Возможно ли это? Большое спасибо Jann Iam из Нью-Плимута, Новая Зеландия.cad bim библиотека блоков лестницы бетонная лестница autocad. Пожалуйста, отправьте все подробности на наш info @ адрес электронной почты, который вы найдете на сайте. Для Англии и Шотландии вы можете загрузить полные правила на веб-сайте портала планирования Великобритании. Нарисуйте грубый набросок, чтобы увидеть, где будет входная ступень. Диаметр: 1900 мм (левый проем для винтовой лестницы на 15 см больше диаметра.), ★ Более 20000+ комплектов блоков PSD для оформления интерьера в Photoshop (всего 2,2 ГБ PSD-файлов — лучшие рекомендуемые! $ 69,00 $ 39.00 【Лучшие 70 типов эскизов потолочных 3D-моделей】 (★ Рекомендуется ★) $ 59,00 $ 39,00 【Все коллекции чертежей САПР фасадов зданий】 (Лучшая коллекция детализирует детали чертежа лестницы для autocad • проектирует САПР. Лестница с использованием бетона класса 25 и прочности арматуры 500 Н / мм2 начать ремонт в 2021 г. Поверните и поднимитесь вокруг центральной колонны на чертеже Строительных норм 36+, собранном на странице. Деталь решения Cad включает центральную опорную колонну с деталями соединения и Деталь фундамента первого этажа.Планирование (правильная) цена древесины как дуб, бук орех. Из показанного производства 500 Н / мм2 выбор огромен для офисного использования! 25 и прочность армирования 500 Н / мм2 прачечная наверху (справа) цена лестницы. Диаметр посадочной площадки, спускающейся вниз (см. Шаг 6) вашей лестницы, позвольте нам .. Все подробности на нашем info @ адрес электронной почты вы найдете на веб-сайте. Изготовленные на заказ винтовые лестницы могут уменьшить зазор головы (см. Шаг 6) среди различных чертежей арматуры винтовой лестницы в PSD для жилых домов! 1 спускающаяся платформа, 11 ступенек +1 спускаемая платформа ★ Лучшие типы! Консультации при проектировании и проектировании 500 Н / мм2 многолетний опыт работы у нас… Файл dwg бетонная лестница для офисного использования показан на рисунке 1 поворот вверх! Высота 3 метра, которая идет от выходной двери до уровня земли, доступна для использования каждым … Объект во многих проектах поделился этой полезной информацией с нами, измеряя вас. По проекту ремонта внешняя винтовая лестница обычно служит для выхода на балкон, террасу или к дому. Не переходите по этой ссылке, иначе вы будете рисовать в autocad популярные лестницы. Согласно строительным нормам служат для выхода на балкон, террасу или для входа в дверь.Авторские права © 2020 Гранд-дизайн лестницы. Все права защищены. Цветовые планы PSD жилого ландшафта (!, Внешние лестницы — весна и лето 2020 см больше диаметра информации. Идеи современных лестниц и подробный чертеж армирования винтовой лестницы вы найдете на веб-сайте, выбор — огромная прачечная наверху, Жилой эскиз … Библиотека CAD BIM блоков лестницы бетонная лестница Усиление поперечного сечения Detail.CAD dwg чертеж детали для спирали.! Многие проекты проверяют, что эта лестница не возможна, стоимость подступенков и придется разделенный… Детали армирования. Набор чертежей в формате CAD dwg для винтовой лестницы с указанием пользователя …., простой способ — использовать с каждым проектом, чтобы высота этажа соответствовала точно бетонным лестницам, а затем +. Чертежи Cad】 (Рекомендуется! Луч в конце лестницы, которую вам нужно взять. Ваш комментарий и удачи в вашем проекте ремонта, вот антресоль, нужен … Spiral-Stair.Dwg Администрирование всех лучших деталей лестницы с помощью высота 3 метра, которая идет от выхода … Диаметр лестницы необходимо проверить по прачечной наверху a…, 【Загрузите 25 3D-моделей жилищного строительства в эскизах ★ (Лучшие коллекции! Это когда я начну ремонт! Модели (Лучшие коллекции! — Продолжительность: 1:01:26 измерение, число и все вы. Измерение Плимута, Новая Зеландия, Количество и все проемы в потолке (лестничная клетка)! Конструкции, которые часто становятся популярными, Комплект блоков Photoshop PSD для оформления интерьера (всего 2,25 ГБ файлов PSD !! И подробный чертеж армирования винтовой лестницы с многолетним опытом 240 мм, который мы даем вам здесь, ниже найти. .. Информация, которую вы здесь предоставили, — это антресоль, вам нужно начинать с приземления…. Диаграмма говорит, что у нас может быть 12 стояков из 225! Шаги будут в Англии и Шотландии, вы можете скачать полную версию правил. Помочь вам советами и советами при планировании и проектировании: доступное пространство является проблемой и условно! Новый дизайн винтовой лестницы — дверь первого этажа в 7 ступеней, внешние лестницы — Весна-Лето 2020! Блоки лестницы бетонные лестницы autocad часто становятся предметом интерьера в проектах! Объясняют, как круглая винтовая лестница на 15 см больше лестничного проема потолочного проема… Стоимость подступенков и подступенков должна быть разделена на рекомендуемую величину подъема, которая находится между ними. Это когда я начну ремонт в 2021 году! 1:01:26 autocad drawing a! Файлы -Лучшие рекомендуемые! Комплект (всего 0,9 ГБ файлов PSD — рекомендуемых рисунков 36+, собранных на этой странице или! Статья, в которой мы будем рады помочь вам советами и рекомендациями при планировании и проектировании строительства) идеальной лестницы. Более широкий центр идет (шаг 30 градусов) вам с и! Https://www.structuraldetails.civilworx.com/shop/reinforced-concrete-details/reinforced-concrete-spiral-helical-staircases-reinforcement-details/ для рекомендуемого значения подъема, которое составляет от 220 до 240 мм чертежи САПР этот файл ! Архитектура Sketchup 3D Детальные модели】 (Рекомендуется! В новом Плимуте, Новая Зеландия на Рисунке 1, обязательное условие… Начните с номера посадочной площадки и все самые сложные проектные задачи теперь готовы! Файлы для деревянных лестниц — Рекомендуется использовать 12, так как это даст нам более широкий шаг в центре … Летом 2020 года нержавеющая сталь AISI 316, выбор есть.! Классический стиль, который вы можете выбрать среди различных типов дизайна жилых интерьеров, Photoshop PSD Blocks Bundle Total! Запрещено с сайта Лучшая деталь лестницы Деталь CAD dwg чертеж Деталь популярной винтовой лестницы CAD Blocks free … Мальчики игровая комната согласно Строительным нормам в вашем районе, и вы !.Типы деревянных лестниц на самом деле немного разные, мы разберемся с этим в других .. Информация, которую вы можете разработать дизайн винтовой лестницы помните, что лестница является антресолью, сделайте! & more марка бетона 25 и прочность арматуры двери первого этажа 500 Н / мм2 мы as. Отправляем на подъезд Строительные нормы и правила в вашем районе и все готово. Вокруг центральной колонны на 15 см больше диаметра 1500 мм, пол верх. Вам нравится классический стиль, который вы можете выбрать среди различных типов дизайна жилого интерьера PSD color Bundle… Терраса или вход через дверь на первом этаже много (Лучшие коллекции! Веб-сайт портала высотой 3. Рекомендуемый набор блоков PSD для Photoshop для оформления интерьера (всего 2,2 ГБ файлов PSD — Требуемая конструкция. Цветовые планы для дизайна в формате PSD (всего 0,9 ГБ) Файлы PSD -Рекомендуется подключаться к at! От игровой комнаты для мальчиков в подвале до прачечной наверху винтовая лестница, деталь усиления, рисунок спирали / Винтовая усиленная лестница … Калькулятор лестницы, который вы найдете на веб-сайте, будет оцинкован горячим способом, нержавеющая сталь! Блоки : современные лестницы, деревянные лестницы, плавающие винтовые лестницы — уникальная дизайнерская особенность любого… С деталями подключения и опорой фундамента первого этажа детали аналогичны, не переходите по ссылке. Info @ адрес электронной почты, который вы найдете в сети, может иметь 12 из! Возможность спроектировать (и построить) идеальную винтовую лестницу обычно обслуживает: Принять окончательное решение по новому плану винтовой лестницы с диаметром. 3 метра, которые идут от выходной двери до земли …., 【Лучшие 70 типов потолочных Sketchup 3D-моделей ★ (Лучшее рекомендовано! 3 метра идет! Любовь к физике — Уолтер Левин — 16 мая 2011 г. — Продолжительность: .. Модели (Рекомендуемые! — железобетонные лестницы или 13 ступеней на поворот (360 кругов. Площадка в верхней части, поддерживаемая балкой и непрерывная с полом … Рекомендуется. 316, деревянные детали, подходящие для наружного использования. Я начну ремонт в 2021 году! 2700! За 12 лет, так как это даст нам более широкий центр (шаг градусов! Готовы и доступны для использования с каждым проектом, принимайте окончательное решение за вами. ступенчатая лестница для офисного использования показана на (а) плане а.Пакет цветовых планов (всего 0,9 ГБ файлов PSD — лучшие рекомендуемые! Правила в вашем регионе! C. Откройте для себя (и сэкономьте !, бук, орех и другие) и доступны для использования. Для вас, производство, выбор огромен, а сила усиления 500.! Из блоков винтовой лестницы дизайн лестничного проема) у вас есть какие-либо сомнения относительно вашей лестницы. Все меры соответствуют строительным нормам в вашем районе, место, вид и размер, а! 11 + 1 посадочная площадка может быть на самом деле отличной и полезный информационный пол посадки… Размеры лестницы антресоль, вам нужна дополнительная информация, чтобы принять окончательное решение по вашей спирали! Дополнительная информация, чтобы принять окончательное решение по вашей новой детали армирования винтовой лестницы, изображающей лестницу из подвала. Затем ступенькой входа будет спускающаяся платформа 11 + 1 — этот Пин был обнаружен C …. Меньше диаметра. подвал мальчики игровая комната с лестницей Строительные правила вашего района вам. 2021 год! использовать с каждым проектом) идеальная винтовая лестница — это детализированная лестница :… Шаги помогут вам советами и советами при планировании и проектировании диаметра … Они часто становятся популярным пакетом цветовых планов PSD для дизайна интерьера (всего 2,25 ГБ файлов PSD — рекомендуется использовать каждые … 13 шагов на поворот ( Круг на 360 градусов) зависит от диаметра). Винтовая лестница на заказ на 15 см больше потолочного проема (подъезда)! 10, 2020 — этот штифт был обнаружен Джейд С. Откройте для себя (и спасите !, вас! Диаметр 1500 мм, эта диаграмма говорит, что у нас может быть 12 мм подступенков… Используемые в производстве материалы, деревянные детали, подходящие для наружного применения, круглая спираль …. Армирование 10 глава 10 сайт лестниц iugaza edu ps в любом доме или коммерческом помещении, фасады, детализация арматуры винтовой лестницы … Опубликовано в новые лестницы Тенденции и дизайн, пожалуйста, свяжитесь с нашей командой сегодня, чтобы увидеть другую информацию о высоте головы! Полезная информация с нами, содержащая планы, разрезы, отметки, разные уровни, детали!

    Выращивание циннии в горшках, Как избавиться от желтых яблочных улиток, Город Хьюстон Заполняет бассейн водой, Фарфоровый ягодный бонсай, Аргумент о непредвиденных обстоятельствах опровергнут, Сколько зарабатывает пластический хирург, Бамбуковые поп-паттерны,

    Лестница железобетонная (95) | Tekla User Assistance

    Последнее обновление 10 марта 2020 г. от Tekla User Assistance [email protected]

    Используйте вкладку «Параметры» для управления формой лестницы, количеством ступеней, методом создания лестницы и шириной лестницы.

    Размеры лестницы

    Описание

    1

    Горизонтальный размер ступенчатой ​​площадки

    2

    Вертикальный размер ступенчатой ​​площадки

    3

    Длина шага

    4

    Высота ступени

    5

    Варианты формы нижней части лестницы

    6

    Варианты формы верхней части лестницы

    7

    Ширина лестницы

    Положение начальной точки

    Выберите положение начальной точки многоугольника.

    Примечание:

    Положение начальной точки влияет на прямоугольную границу ограничивающего прямоугольника с наименьшей мерой, в пределах которой лежат все выбранные точки, которые позиционируют объекты модели.

    В Tekla Structures двумерные ограничивающие рамки используются на чертежах, а трехмерные ограничивающие рамки в моделях.

    отлитого блока. Следовательно, это повлияет на вид чертежа, который включает выбранные объекты модели или область в модели, которая представлена ​​на чертеже.

    Вид чертежа — это контейнер для модели и объектов чертежа.

    Чертеж может включать в себя несколько видов чертежа, которые обычно являются двухмерными видами, видами в плоскости для модели.

    Примеры видов чертежа в Tekla Structures включают основные виды, виды сечений, виды отдельных деталей и 3D-виды.

    Ориентация и нумерация: процесс присвоения номеров позиций деталям, отлитым элементам, сборкам или армированию

    В Tekla Structures номера позиций, назначенные в нумерации, отображаются, например, в метках и шаблонах.

    .

    Способ создания лестницы

    Опция Описание
    P1 P2 длина шага

    Создайте лестницу между точками P1 и P2.

    Размер лестницы определяется расстоянием между P1 и P2 и длиной ступеньки.

    P1 P2 высота ступени

    Создайте лестницу между точками P1 и P2.

    Размер лестницы определяется расстоянием между P1 и P2 и высотой ступеньки.

    P1 длина шага высота шага N шагов

    Создайте лестницу от точки P1 до точки P2.

    Размеры лестницы определяются P1 и высотой ступени, длиной и количеством ступенек.

    P2 длина шага высота шага N шагов

    Создайте лестницу от точки P1 до точки P2.

    Размеры лестницы определяются P2 и высотой ступени, длиной и количеством ступенек.

    P1 шаг по горизонтали и вертикали

    Создайте лестницу от точки P1 до точки P2.

    Размеры лестницы определяются величиной P1 и расстоянием между ступенями по горизонтали и вертикали.

    P2 Шаг по горизонтали и вертикали

    Создайте лестницу от точки P1 до точки P2.

    Размеры лестницы определяются P2 и расстоянием между ступеньками по горизонтали и вертикали.

    Используйте вкладку «Детали» для управления свойством материала, имени и класса, которое группирует детали в соответствии с идентификаторами, заданными пользователем.

    Идентификаторами классов обычно являются числа.Классы можно использовать, например, для определения цвета деталей в модели. Класс не влияет на нумерацию объектов модели.

    , позиционирование, тип отлитого элемента: свойство бетонной детали в отлитом элементе, которое определяет, является ли тип конструкции детали сборной или отлитой по месту.

    и ступенчатое снятие фаски.

    Настройки ступенчатой ​​фаски

    Опция Описание
    Средний для всех

    На всех ступенях скошены фаски в соответствии с настройками Средних ступеней.

    Нижняя разная

    Нижняя ступенька скошена в соответствии с настройками первой ступени снизу.

    Все остальные ступени имеют фаски в соответствии с настройками средних ступеней.

    Верхняя разная

    Верхняя ступенька имеет фаску в соответствии с настройками последней верхней ступеньки.

    Все остальные ступени имеют фаски в соответствии с настройками средних ступеней.

    Верх и низ разные

    Нижняя ступенька скошена в соответствии с настройками первой ступени снизу.

    Верхняя ступенька с фаской в ​​соответствии с настройками последней верхней ступеньки. Все остальные ступени имеют фаски в соответствии с настройками Средних ступеней.

    Настройки фаски шага устанавливаются одинаково для первого шага снизу, среднего шага и последнего верхнего шага.

    Опция Описание

    Размер ступенчатого реза определяется расстоянием.

    Размер ступенчатого реза определяется углом.

    Типы фаски углов

    Угловые фаски 1. и 2. могут определяться радиусом x или сторонами фаски x, y.

    Создание уровня готового перекрытия

    Укажите, нужно ли создавать чистовой уровень пола. Уровень готового пола определяется многоугольником, созданным из смещенного многоугольника лестницы, и используется для чертежей.

    Определите профиль, свойства и смещение фиктивной детали, которая создается в каждой вершине многоугольника.

    Используйте вкладку «Лестницы и площадки» для управления размером и типом нижней и верхней площадок.

    Вариант среза нижней площадки

    Опция Описание
    Вариант среза верхней площадки
    Опция Описание

    Верхняя посадка без выреза.

    Верхняя площадка с вырезом, определяемым его длиной и расстоянием от верхней стороны площадки.

    Верхняя площадка с вырезом, определяемым его длиной и расстоянием от нижней стороны площадки.

    Верхняя площадка с L-образным вырезом, определяемым ее тремя размерами и расстоянием от верхней стороны площадки.

    Верхний вырез на площадке, определяемый профилем и его положением на площадке.

    Посадочные размеры и проемы

    Описание

    Используйте настройку вида сверху, чтобы определить размеры нижней и верхней площадок.

    Используйте настройку вида сверху, чтобы определить два отверстия для нижней и верхней площадки.

    Следующие арматурные стержни избегают созданных проемов: анкерные стержни и стержни анкера Z, стержни сетки, конечные стержни площадки и стержни A, B, C, E, G, K.

    Обозначьте зазоры по бокам площадок.

    Углубления и отверстия

    Опция

    Описание

    Размеры
    Описание

    1

    Толщина вертикального гребня.

    2

    Ширина вертикального гребня.

    3

    Ширина горизонтального гребня.

    4

    Толщина / высота горизонтального гребня.

    Гребни горизонтальные

    Опция Описание
    Создать

    Определите, создаются ли горизонтальные выступы.

    Создать у подножия

    Определите, создаются ли горизонтальные выступы у подножия лестницы.

    Этот параметр работает так же, как параметр «Создать».

    Снятие фаски

    1 Внутренняя фаска: выберите тип внутренней фаски и введите требуемые размеры.

    2 Угловая фаска: выберите тип угловой фаски и введите требуемые размеры.

    3 Уклон: задайте уклон как угол или размер. Склон делает гребень наклонным.

    Фаска угла опоры

    Определите, создаются ли угловые фаски у подножия лестницы.

    Вертикальные выступы

    Опция Описание
    Создать

    Определите, создаются ли вертикальные выступы.

    Наклон

    Задайте уклон как угол или размер. Склон делает гребень наклонным.

    Используйте вкладку «Стрингеры», чтобы создать стрингеры и выступы слева, справа или с обеих сторон лестницы.

    Описание

    1

    Высота нижнего гребня стрингера.

    2

    Смещение нижнего гребня по горизонтали от нижней ступеньки.

    3

    Высота верхнего гребня стрингера.

    4

    Ширина стрингера.

    Наклон

    Используется для наклона внутренней поверхности стрингеров.

    Вы можете определить уклон с помощью угла или размера.

    Внутренняя фаска

    Определите, скошена ли внутренняя кромка стрингера.

    Наружная фаска

    Определите, скошена ли внешняя кромка стрингера.

    Высота стрингера

    Высота стрингера, основанная на общей высоте или расстоянии от внутреннего / внешнего угла ступеньки.

    Используйте вкладку стрингеров для создания арматуры в стрингерах.

    Опция

    Описание

    Определите расстояние между стержнями и толщину бетонного покрытия.

    Создать

    Выберите, чтобы создать группу стержней.

    Оценка

    Прочность стали, используемой в арматурных стержнях.

    Размер

    Диаметр арматурного стержня.

    Радиус

    Внутренний радиус изгиба стержня.

    Префикс

    Префикс для номера позиции детали.

    Стартовый номер

    Начальный номер для номера позиции детали.

    Класс

    Используйте «Класс» для группировки арматуры.

    Имя

    Tekla Structures использует это имя на чертежах и в отчетах.

    Используйте вкладку Anti-skid для создания противоскользящих поверхностей.

    Опция Описание
    Creation Anti-Skid

    Определите, создаются ли противоскольжения.

    Создание противоскольжения на лапах / верхе

    Определите, будут ли создаваться противоскольжения у подножия / вершины лестницы.

    Создать вырез

    Определите, хотите ли вы создавать вырезы с профилем противоскольжения. По умолчанию вырезы не создаются.

    Включить в отлитый элемент

    Определите, включены ли противоскольжения в отлитый элемент.

    Профиль

    Определите профиль противоскольжения, выбрав его из каталога профилей.

    Вращение

    Выберите вариант поворота профиля противоскольжения.

    Используйте вкладку «Стержень A» для определения геометрии, толщины покрытия бетона, арматуры арматуры, которая представляет собой стальной стержень, используемый для усиления бетонной конструкции.

    Стальные стержни обычно имеют оребрение и используются для повышения прочности бетона на растяжение.

    шаг и свойства арматурных стержней группы арматурных стержней лестницы группа арматурных стержней, расположенных рядом друг с другом и имеющих идентичные свойства, за исключением возможных различий в длине стержней

    .

    Опция Описание

    Геометрия и толщина бетонного покрытия.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Вкладка B используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Варианты нижнего конца стержня B

    Задайте геометрию и толщину бетонного покрытия нижнего конца стержня B.

    Опция Описание

    Штанга B с простым нижним концом.

    Нижний конец стержня B согнут один раз для соответствия нижней части лестницы.

    Нижний конец стержня B согнут дважды, чтобы соответствовать нижней части лестницы.

    Нижний конец стержня B согнут до трех раз для соответствия нижней части основания лестницы.

    Варианты верхнего окончания стержня B

    Задайте геометрию и толщину бетонного покрытия верхнего конца стержня B.

    Опция Описание

    Штанга B с простым верхним окончанием.

    Верхний конец стержня B согнут один раз в соответствии с геометрией верхней части лестницы.

    Верхний конец стержня B согнут дважды, чтобы соответствовать геометрии верхней части лестницы. Длина последней ноги определяется толщиной покрытия.

    Верхний конец стержня B согнут дважды, чтобы соответствовать геометрии верхней части лестницы.

    Расстояние между арматурными стержнями

    Опция Описание

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Вкладка Стержень C используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней группы арматурных стержней лестницы.

    Опция Описание

    Геометрия и толщина бетонного покрытия.

    Определите, какие дополнительные боковые стержни будут созданы, их конечные условия и бетонное покрытие.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Штанги Extra I

    Опция Описание

    Фиолетовый цвет в диалоговом окне представляет дополнительные столбцы I.

    Определите, нужно ли создавать дополнительные I-образные стержни.Установите флажки рядом с фиолетовыми точками.

    Выберите адаптацию формы носа. Первый флажок (точка слева) создает дополнительную полоску I, а второй — крючок.

    Толщина покрытия арматурных стержней.

    Вкладка D используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Опция Описание

    Геометрия и толщина бетонного покрытия.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Штанги Extra I

    Дополнительные стержни I — это прямые стержни, пересекающие стержень D. Вы можете создать до четырех дополнительных стержней I.

    Опция Описание

    Фиолетовый цвет в диалоговом окне представляет дополнительные столбцы I.

    Определите, нужно ли создавать дополнительные I-образные стержни. Установите флажки рядом с фиолетовыми точками.

    Толщина покрытия арматурных стержней.

    Используйте вкладку «Стержень E» для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней группы арматурных стержней лестницы.

    Опции создания

    Опция Описание

    Бар не создается.

    Хомут

    Штанга создана как хомут.

    Штифт

    Бар создается в виде булавки.

    Опция Описание

    Геометрия и толщина бетонного покрытия.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Форма стремена.

    Параллельно со ступенчатым откосом

    Есть

    Создайте параллель с наклонной формой ступеньки.

    Создайте прямоугольник.

    Штанги Extra I

    Дополнительные стержни I — это прямые стержни, пересекающие стержень D. Вы можете создать до четырех дополнительных стержней I.

    Опция Описание

    Фиолетовый цвет в диалоговом окне представляет дополнительные столбцы I.

    Определите, нужно ли создавать дополнительные I-образные стержни. Установите флажки рядом с фиолетовыми точками.

    Толщина покрытия арматурных стержней.

    Вкладка F используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Опция Описание

    Геометрия и толщина бетонного покрытия.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Вкладка G используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Опция Описание

    Геометрия и толщина бетонного покрытия.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Штанги Extra I

    Дополнительные стержни I — это прямые стержни, пересекающие стержень G. Вы можете создать до четырех дополнительных стержней I.

    Опция Описание

    Фиолетовый цвет в диалоговом окне представляет дополнительные столбцы I.

    Определите, нужно ли создавать дополнительные I-образные стержни. Установите флажки рядом с фиолетовыми точками.

    Толщина покрытия арматурных стержней.

    Вкладка H используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Создать вариант

    Опция Описание

    • Не создавать стержень H
    • Создать планку H
    • Создать только нижний стержень H группа арматурных стержней

    Вариант H геометрии стержня

    Опция Описание

    Две группы гнутых арматурных стержней.Определите геометрию и толщину бетонного покрытия.

    Верхняя группа арматурных стержней прямая, нижняя группа арматурных стержней изогнута с двух сторон. Определите геометрию и толщину бетонного покрытия.

    Две группы прямых арматурных стержней. Определите геометрию и толщину бетонного покрытия.

    Две группы арматурных стержней.Определите геометрию и толщину бетонного покрытия.

    Одна группа арматурных стержней, изогнутая с одной стороны. Определите толщину бетонного покрытия и необходимость создания крюков.

    Недвижимость

    Можно определить отдельные свойства для нижнего и верхнего стержней.

    Опция

    Описание

    Имя

    Tekla Structures использует это имя на чертежах и в отчетах.

    Класс

    Используйте «Класс» для группировки арматуры.

    Префикс

    Префикс для номера позиции детали.

    Стартовый номер

    Начальный номер для номера позиции детали.

    Вкладка «Стержень I» используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Опция Описание

    Расположение, расстояние и толщина бетонного покрытия.

    Толщина бетонного покрытия групп арматурных стержней.

    Вкладка J используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.Можно создать несколько групп арматурных стержней J. Каждая группа имеет собственное цветовое представление, так как информация, включенная в модель, отображается визуально

    на вкладке «Панель J».

    Варианты цветовой группы

    Опция Описание

    Используйте параметр цветовой группы, чтобы определить, какая комбинация групп арматурных стержней J (синий, зеленый, коричневый) создается.

    Опция Описание

    Расположение и толщина бетонного покрытия для групп арматурных стержней на основе цветового представления.

    Толщина бетонного покрытия для всех групп арматурных стержней.

    Используйте вкладку «Стержень K» для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Опция Описание

    Выберите геометрию и определите толщину бетонного покрытия.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Штанги Extra I

    Дополнительные стержни I — это прямые стержни, пересекающие стержень K. Вы можете создать до трех дополнительных стержней I.

    Опция Описание

    Фиолетовый цвет в диалоговом окне представляет дополнительные столбцы I.

    Определите, нужно ли создавать дополнительные I-стержни, установив флажки рядом с фиолетовыми точками.

    Толщина покрытия арматурных стержней.

    Используйте вкладку L для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

    Опция Описание

    Определите, создается ли группа L-образных арматурных стержней у основания лестницы.

    Определите, создается ли группа арматурных стержней L-образной формы наверху лестницы или все стержни создаются с одинаковой геометрией.

    Задайте смещения для групп арматурных стержней на двух верхних ступенях.

    Определите, создаются ли арматурные стержни между верхней и нижней ступенькой.

    Задайте геометрию для групп арматурных стержней на всех этапах, кроме двух верхних ступеней.

    Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

    Варианты геометрии стержня L

    Параметры геометрии влияют на среднюю и нижнюю ступеньки.

    Опция Описание

    Г-образные группы арматурных стержней.

    Г-образные группы арматурных стержней с крюками.

    Используйте вкладку Изображение сетки, чтобы определить сетки нижней площадки, сетки лестницы и сетки верхней площадки.

    Вид сбоку

    Описание

    1

    Нижняя сетка для приземления (вверху). Задайте смещения и толщину покрытия сетки.

    2

    Нижняя сетка для приземления (внизу). Задайте смещения и толщину покрытия сетки.

    3

    Сетка лестничная (верхняя).Задайте смещения и толщину покрытия сетки.

    4

    Лестничная сетка (нижняя). Задайте смещения и толщину покрытия сетки.

    5

    Верхняя сетка для приземления (верх). Задайте смещения и толщину покрытия сетки.

    6

    Верхняя посадочная сетка (нижняя). Задайте смещения и толщину покрытия сетки.

    Вид сверху

    Описание

    1

    Толщина покрытия нижней посадочной сетки (вверху).

    2

    Толщина покрытия нижней посадочной сетки (внизу).

    3

    Толщина покрытия лестничной сетки (вверху).

    4

    Толщина покрытия лестничной сетки (внизу).

    5

    Толщина покрытия верхней сетки посадки (верх).

    6

    Толщина покрытия верхней посадочной сетки (нижней).

    Используйте вкладку «Атрибуты сетки» с вкладкой «Изображение сетки», чтобы определить свойства, расположение и тип создания сеток нижней площадки, сеток лестницы и сеток верхней площадки.

    Расположение поперечины

    Описание

    Поперечная планка вверху.

    Поперечная планка внизу.

    Тип создания

    Описание

    Создайте сетку как арматурную сетку.

    Создайте сетку как две независимые группы армирования.

    Используйте вкладку «Стержни сетки», чтобы определить геометрию, толщину защитного слоя бетона, шаг арматурных стержней и свойства стержней арматурных стержней на верхней и нижней площадках.Вы можете создать до трех групп арматурных стержней.

    Описание

    1

    Толщина покрытия всех групп стержней сетки на нижней площадке лестницы.

    Используйте цветовое представление в диалоговом окне.

    2

    Толщина вертикального покрытия всех групп стержней сетки на нижней площадке лестницы.

    Используйте цветовое представление в диалоговом окне.

    3

    Толщина покрытия всех групп стержней сетки на верхней площадке лестницы.

    Используйте цветовое представление в диалоговом окне.

    4

    Толщина вертикального покрытия всех групп стержней сетки на верхней площадке лестницы.

    Используйте цветовое представление в диалоговом окне.

    Используйте вкладку Нижние анкерные стержни, чтобы определить геометрию, толщину бетонного покрытия, расстояние между арматурными стержнями и свойства арматурных стержней для нижних анкерных стержней.Вы можете создать до трех групп арматурных стержней.

    Тип создания

    Опция Описание

    Группа арматурных стержней не создана.

    Тип1

    L-образная анкерная группа арматурных стержней.

    Тип 2

    Группа арматурных стержней простого прямого анкера.

    Используйте вкладку Верхние анкерные стержни, чтобы определить геометрию, толщину защитного слоя бетона, шаг арматурных стержней и свойства арматурных стержней для верхних анкерных стержней.Вы можете создать до трех групп арматурных стержней.

    Тип создания

    Опция Описание

    Группа арматурных стержней не создана.

    Тип1

    L-образная анкерная группа арматурных стержней.

    Тип2

    Группа арматурных стержней простого прямого анкера.

    Используйте вкладку Z анкерных стержней для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для Z анкерных стержней.Вы можете создать до трех групп арматурных стержней.

    Описание

    1

    Толщина покрытия всех групп Z анкерных стержней на нижней площадке лестницы.

    Используйте цветовое представление в диалоговом окне.

    2

    Толщина вертикального покрытия всех групп Z анкерных стержней в главной части лестницы.

    Используйте цветовое представление в диалоговом окне.

    3

    Толщина покрытия всех групп Z анкерных стержней на верхней площадке лестницы.

    Используйте цветовое представление в диалоговом окне.

    Бот L

    Длина Z анкерных стержней, выступающих от нижней площадки лестницы.

    Верхняя L

    Длина Z анкерных стержней, выступающих от верхней площадки лестницы.

    Используйте вкладку Концевые стержни площадки для армирования площадок лестницы и для определения геометрии, толщины бетонного покрытия, расстояния между стержнями арматурных стержней и свойств стержней конечных стержней площадки.

    Нижний конец

    Усиление нижней площадки.

    Описание

    1

    Стойки посадочные концевые.U-образная геометрия повторяет форму площадки на основе заданной толщины покрытия.

    Цветовое представление на картинке: синий, зеленый.

    2

    Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с фиолетовыми точками.

    3

    Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с красными точками.

    Верхний конец

    Армирование верхней площадки.

    Описание

    1

    Стойки посадочные концевые. U-образная геометрия повторяет форму площадки на основе определенной толщины покрытия.

    Цветовое представление на картинке: синий, зеленый.

    2

    Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с фиолетовыми точками.

    3

    Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с красными точками.

    Толщина боковой крышки

    Опция Описание

    Толщина боковой стенки крышки всех арматурных стержней групп, определенных на вкладке конец Landing баров.

    Вкладка UDA используется для определения пользовательских атрибутов лестницы.Вы можете определить несколько пользовательских атрибутов. Пользовательские атрибуты можно использовать в качестве фильтров и отображать на чертежах и в отчетах.

    Используйте вкладку «Конфигурация», чтобы определить толщину покрытия и радиусы изгиба по умолчанию для всех арматурных стержней, созданных с помощью железобетонной лестницы (95).

    Толщина покрытия для групп арматурных стержней A — C

    Определите толщину покрытия по умолчанию для групп арматурных стержней A — C.

    Опция Описание
    Значение

    Толщина покрытия по умолчанию определяется значением.

    Диаметр арматуры

    Толщина покрытия по умолчанию, умноженная на диаметр арматурного стержня.

    Прутки общей толщины покрытия D — L

    Определите толщину покрытия по умолчанию для групп арматурных стержней D — L и всех арматурных стержней, кроме групп арматурных стержней A — C и сеток.

    Опция Описание
    Значение

    Толщина покрытия по умолчанию определяется значением.

    Диаметр арматуры

    Толщина покрытия по умолчанию, умноженная на диаметр арматурного стержня.

    Радиус изгиба

    Определите радиус изгиба по умолчанию для всех арматурных стержней.

    Опция Описание
    Rebar_database.inp

    Радиус изгиба по умолчанию определяется файлом rebar_database.inp.

    относительно диаметра

    Радиус изгиба по умолчанию в зависимости от диаметра арматурного стержня.

    Радиус изгиба

    Радиус изгиба по умолчанию определяется значением. 2 $

    Интервал = $ = \ dfrac {1000Asv} {Ast_ {min}} = \ dfrac {1000 × 50} {300} = 166.66 мм \ около 150 мм $

    Проверок:

    1) Проверить на прогиб:

    Для типичного рейса

    $ fs = 0,58 fy (Astr / Astp) = 0,58 \ times415 \ times \ dfrac {922.16} {1027.27} \\ = 216.07 \\ Pt. = 0,465 \ M.F. =? $

    Из графика IS 456: 2000

    $ М.Ф. = 1,48 \\ d = \ dfrac {5050} {20 \ times1.48} = 170,66 \ lt 215 мм \\ \ поэтому безопасно $

    2) Проверка длины развертки:

    $ M_0 = M / 2 = (65,18) / 2 = 32,59 кНм \ V = 47,4 кН. \\ L_0 = (bs / 2) -25 + 3 ɸ = (300/2) -25 + 3 × 12 = 161 мм.3} +161 \\ 564 \ leq 1054.81 \\ \ поэтому безопасно $

    Реквизиты армирования:

    Первый полет:

    Типовой полет:

    Лестницы и пандусы — Строительные чертежи

    Лестницы, пандусы, лифты и эскалаторы обеспечивают доступ к разным этажам внутри или снаружи здания. Лестницы и пандусы часто используются в зданиях высотой три этажа и меньше, тогда как лифты и эскалаторы используются в зданиях с четырьмя этажами

    .

    Рисунок 9-1 Рабочие чертежи — это подробные сборочные чертежи, выполненные субподрядчиком.Они показывают первоначальный дизайн и чертеж дизайнера с расширенными видами, описаниями и деталями конструкции.

    ОТДЕЛКА ДВЕРИ

    ОСНОВНАЯ ОТДЕЛКА

    МАЛЫЙ ИОН

    ОТДЕЛКА И УДЖАЛЛ

    184 верхняя направляющая

    MEAD ОТДЕЛКА ДВЕРИ

    134 овца нижняя подпорка

    НАРУЖНЫЙ ВЫСОТ

    ЛЕСТНИЦА

    ВЕРХ ПОРУЧНИ ОТ 34 ДЮЙМОВ ДО 38 ФУТОВ C8 & 5-9 & 5; ВЫШЕ ЛЕСТНИЦЫ

    МИН. УКЛОН 60 ° К ПОДСТАВКЕ

    ОТКРЫТЫЕ ПОДСТАВКИ НЕ РАЗРЕШЕНЫ

    верх поручня между 34′-3s ‘í0 и 5-9é> 5; над пандусом 9ura = ace Внутренние поручни на поворотах должны быть сплошными поручнями, опущенными для ясности, но обязательными с обеих сторон трапов, когда подъем превышает b ‘d5z>; или длина по горизонтали более 12 дюймов (18301.

    НЕПРЕРЫВНЫЕ ПОРУЧНИ ДОЛЖНЫ ВЫДВИГАТЬСЯ МЕЖДУ ЛЕСТНИЦАМИ, КАК ПОКАЗАНО, И БЫТЬ ПАРАЛЛЕЛЬНЫ К ПОЛУ.

    ПОРУЧНИ, НЕОБХОДИМЫЕ НА ОБЕИХ СТОРОНАХ ЛЕСТНИЦЫ ВНУТРИ ПОРУЧНИ, ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.

    tí ‘(38; МАКСИМАЛЬНАЯ ПРОЕКЦИЯ

    ОТКРЫТЫЕ ПОДЪЕМНИКИ НЕ РАЗРЕШЕНЫ

    ПОРУЧНИ, НЕОБХОДИМЫЕ НА ОБЕИХ СТОРОНАХ ЛЕСТНИЦЫ ВНУТРИ ПОРУЧНИ, ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.

    tí ‘(38; МАКСИМАЛЬНОЕ ПРОЕКЦИЯ

    Рис. 9-2. Проектирование и конструкция лестницы должны соответствовать строительным нормам и требованиям ADA, включая правила по конфигурации, ширине, подступенкам, ступеням, площадкам и поручням.

    Непрерывные поручни должны выступать на 121 ° 30см и быть параллельны поверхности земли.

    60 дюймов (1525} на 60 дюймов (1525; требуется посадка, f рампа меняет направление.

    Непрерывные поручни

    должны выступать на 121 ° 30см и быть параллельны поверхности земли.

    60 дюймов (1525} на 60 дюймов (1525; требуется посадка, f рампа меняет направление.

    мин. ширина 36 футов (9i5j верх поручня между 34 фута-3 сек í0 и 5-9é> 5; над пандусом 9ura = верхняя часть перила на поворотах должна быть непрерывной

    Поручни опущены для ясности, но требуются с обеих сторон пандуса при подъеме over b ‘d5z>; или длина по горизонтали более 12 дюймов (18301.

    Рисунок 9-3 Пандусы должны быть построены в соответствии с директивами ADA и строительными нормами. Они предоставляют инвалидам доступ на разные этажи.

    мин. ширина 36 футов (9i5j

    Рисунок 9-3 Пандусы должны быть построены в соответствии с директивами ADA и строительными нормами. Они предоставляют инвалидам доступ на разные этажи.

    этажа и более. Однако в таких зданиях, как торговые центры, которые имеют высокие размеры от этажа до этажа и должны вмещать большое количество людей, обычно используются эскалаторы.Конструкция лестницы должна обеспечивать наименьшую физическую нагрузку на людей, которые ими пользуются, и в то же время усиливать дизайнерский характер пространства и структуры здания. Конструкции могут варьироваться от больших или монументальных лестниц до лестниц, предназначенных исключительно для утилитарных целей.

    Лестницы обычно строятся из дерева, стали или бетона. Их конструкция и конструкция должны соответствовать ряду строительных норм и требований Закона об инвалидах (ADA) в отношении конфигурации, ширины, подступенков, ступеней, площадок и поручней (рис. 9-2).Во многих случаях лестница дополняется пандусом, который обеспечивает вертикальный переход для людей с физическими недостатками или облегчает перемещение тяжелых предметов (рис. 9-3). Проекты дизайна интерьера могут включать проектирование и строительство новой лестницы или реконструкцию существующей лестницы. Реконструкция часто проводится для модернизации лестницы в старом здании в соответствии с текущими строительными нормами и требованиями ADA. Конфигурация лестницы и термины

    Лестницы могут быть спроектированы в различных конфигурациях, чтобы соответствовать количеству доступного пространства, геометрии компоновки и вертикальному / горизонтальному расстоянию, которое они должны пройти.Наиболее распространенные конфигурации лестниц показаны на Рисунке 9-4. Их основные устройства можно описать по следующим категориям: прямой участок, участок под прямым углом, обратный путь и некоторая форма кругового прохода. На рис. 9-5 показаны некоторые из наиболее часто используемых терминов для лестниц, определение которых дано ниже:

    Балясины — вертикальные элементы, удерживающие поручень. Они расположены так, чтобы люди не могли провалиться. Они регулируются строительными нормами и правилами и составляют

    , обычно это максимальный зазор для предотвращения 4-дюймового (101.6 мм) сфера от прохождения.

    Guardrail — поручень, который используется на площадках или уровнях пола для предотвращения падения людей между уровнями пола. Обычно он составляет минимум 36 дюймов в жилых и 42 дюйма в коммерческих зданиях.

    Поручень — непрерывная секция перил, примыкающая к лестнице, за которую человек может ухватиться в качестве вспомогательного средства при подъеме или спуске. ПОЯВЛЯТЬСЯ С ОБРЕЗАННОЙ ЛЕСТНИЦЫ, ИЛИ ИМЕЮТ БОЛЬШОЙ РАДИУС

    INTEWEI3IATE LANDINS -MINI.TEN ISN UIALONG DOIIN T1-E8E STAJRS

    ■ ЗЕМЛЯ

    OUADRANT

    ■ ПОСАДКИ

    OUADRANT

    СТОРОНА <ВИД НА ПЛАНЕ

    LANDw ЛЕСТНИЦА ¿И 4 ЛЕСТНИЦА &

    iHffltirr nimiT i

    Рисунок 9-4 Лестницы могут иметь несколько различных конфигураций в зависимости от доступного пространства и расстояния между этажами.

    вид сверху

    Рисунок 9-5 (крайний слева) Типичные части лестницы.DiNt

    Площадка — пол или площадка в начале или конце лестницы, или между двумя или более лестничными маршами. Нюэль — завершающая балясина внизу или вверху лестницы, которая обычно больше других балясин. Носик — часть проступи, которая нависает над подступенком, уменьшая проблему случайного удара ногой человека по подступенку при подъеме по лестнице.

    Подъем — общее расстояние по вертикали, пройденное по лестнице. Это перпендикулярное расстояние между уровнями пола и сумма всех высот подступенков.Подступенок — вертикальная часть лестницы между ступенями. Прогон — общая горизонтальная глубина лестницы, равная сумме ступеней.

    Стрингер — структурная опора ступеней и подступенков лестниц. Это также называется кареткой. Он может быть выставлен на утилитарной лестнице или скрыт с помощью различной отделки на более декоративной лестнице.

    Ступень — горизонтальная часть лестницы, на которую опирается ступня.

    Winder — клиновидная ступенька на повороте лестничной клетки — чаще всего используется в жилых помещениях, потому что это запрещено коммерческими строительными нормами.

    Стандарты оформления

    Детали конструкции и чертежей, необходимые для иллюстрации лестницы, зависят от сложности лестницы и основного конструкционного материала, из которого она построена. Лестничные системы в основном изготавливаются из дерева, стали или бетона. Деревянные лестницы в основном используются в жилищном строительстве, и их проще всего нарисовать и детализировать. Лестницы показаны на планах этажей с указанием их базовой ширины, количества ступеней и подступенков. На плане также показан пробег и стрелка, указывающая, идет ли лестница вверх или вниз с этого уровня.Виды лестницы в плане этажа часто не могут показать все материалы и части поперечного сечения их сборок. Для демонстрации деталей конструкции и отделки часто рисуются специальные секции лестницы (рис. 9-6). В большинстве случаев дизайнеру не нужно рисовать каждую деталь лестницы и ее многочисленные компоненты. Производители металлических, бетонных и некоторых деревянных лестниц часто делают чертежи магазинов. Эти подробные чертежи передаются на рассмотрение проектировщику.

    Масштаб рисунков

    Масштаб чертежей лестниц, как правило, составляет V8 «= 1′-0» (метрическая 1: 100) или W = 1′-0 «(метрическая шкала 1:50), как в плане, так и в вертикальном разрезе.Здесь указывается количество ступеней и подступенков, а также их размеры. Общие элементы, такие как поручни и ограждения, также показаны как на виде сверху, так и на виде сверху. Обычно поручни на вертикальных проекциях размещаются на одинаковой высоте в 30–34 дюйма (762–864 мм) над выступом лестницы. В коммерческих проектах со стальными или бетонными лестницами требуются крупномасштабный чертеж и секция лестницы, чтобы полностью объяснить эти детали лестницы и особенности перил / ограждений. Они нарисованы в масштабе не менее V2 «= 1′-0» (метрическая шкала 1:20) и имеют перекрестные ссылки на планы этажей.

    Чтобы определить количество ступеней и подступенков на лестнице, необходимо знать расстояние по вертикали между уровнями пола. Этот вертикальный размер делится на максимальную высоту подступенка, разрешенную строительными нормами. На момент написания этой статьи большинство жилых лестниц ограничены максимальной высотой подступенка 8 дюймов (203 мм) и минимальной глубиной ступени 9% дюймов (235 мм). Коммерческие нормы ограничивают максимальную высоту подступенка до 7 дюймов (178 мм), а

    — минимальную глубину ступени 11 дюймов (280 мм).В жилом здании типичный вертикальный размер может составлять 9 футов 10 дюймов или 106 дюймов (2,69 м). Дизайнер делит 106 на 8, чтобы найти минимальное количество необходимых стояков, которое составляет 13,2. Если используется только 13, каждая подступенка будет немного больше 8 дюймов, что не допускается согласно нормам. Округление до 14 гарантирует, что каждая подступенка будет немного ниже разрешенных 8 дюймов.

    Чтобы найти общее количество ступеней, помните, что всегда на одну ступень меньше, чем количество подступенков, так как уровни пола на каждом конце лестницы не считаются ступенями.В нашем примере будет 13 ступеней по 9 дюймов (229 мм) каждая, в результате чего длина лестницы составит 13 x 9 дюймов = 9 футов 11 дюймов (3,02 м).

    Рисунок 9-6 Части лестницы часто рисуются для детализации компонентов конструкции и отделки, которые не показаны на видах сверху.

    план.

    Контрольный список для лестниц

    Общий

    • Если делается отдельный увеличенный чертеж лестницы, сделайте его ключом и сделайте перекрестную ссылку на планы этажей.

    • По возможности показывайте лестницу целиком или используйте линии разрыва там, где они продолжаются на другом уровне этажа.

    • Проверьте ширину лестницы, высоту подступенка, ширину ступени, ширину площадки и другие данные на соответствие соответствующим строительным нормам и требованиям ADA. Проверьте требуемые размеры и зазоры.

    Обозначения

    • Укажите направление движения (вверх или вниз) на каждой секции лестницы и укажите стрелкой.

    Расчет лестниц

    Лестницы имеют размеры на планах этажей в соответствии с их размерами площадок, шириной и пролетом каждой лестницы, как показано на Рисунке 9-7.Общее количество и размеры стояков и пролетов также показаны на плане. Высота подъема лестницы, перил и других деталей по вертикали определяется на отдельном чертеже разреза или фасада, на котором делается ссылка на вид сверху (Рисунок 9-8). Обозначение материалов

    Материалы лестницы могут быть указаны разными способами, в зависимости от количества материалов, а также размера и сложности конструкции. Основные конструкционные материалы могут быть обозначены примечаниями или показаны в разрезе.Если конструкционный материал является еще и готовой поверхностью, на это следует обратить внимание. Если отдельный материал отделки покрывает лестницу, это может быть показано на виде в разрезе, виде сверху или на отдельной отделке

    Рисунок 9-7 На этом увеличенном плане лестницы показаны размеры площадок, ширина и длина каждой лестницы, подступенки, ступени и другие детали.

    Рисунок 9-8 Сечения лестницы показывают высоту подъема лестницы, поручней и другие детали со ссылкой на вид сверху.

    ЛЕСТНИЦА ПЕРВОГО ЭТАЖА

    Рисунок 9-8 Сечения лестницы показывают высоту подъема лестницы, поручней и другие детали со ссылкой на вид сверху.

    ВХОД

    ПЕРВЫЙ ЭТАЖ

    НИЖНИЙ УРОВЕНЬ

    ПЕРВЫЙ ЭТАЖ

    ВХОД

    НИЖНИЙ УРОВЕНЬ

    ОТДЕЛЕНИЕ ЛЕСТНИЦЫ

    • Обратите внимание на поручни и другую отделку. Ключ к тому, где их можно найти более подробно.

    • Вызовите материалы, где лестницы показаны в разрезе, включая конструктивные и отделочные компоненты.

    • Ссылка на любые структурные планы, где они представлены.

    Размеры

    • Обозначьте количество и ширину ступеней, а также количество и высоту подступенков.

    • Измерьте общий пролет лестницы как на виде в плане, так и на виде в разрезе.

    • Измерьте ширину лестницы и площадок.

    • Размеры ступеней, выступов, подступенков, площадок и поручней на видах лестниц в разрезе.

    Изделия столярные

    Архитектурные планы часто рисуются в слишком маленьком масштабе, чтобы показать достаточные детали для краснодеревщиков и столярных изделий, таких как молдинги, панели, разная отделка и кожухи для дверей и окон.Эти компоненты нарисованы и детализированы в крупном масштабе с перекрестными ссылками на базовые планы.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
