Армирование ленточного фундамента шириной 50 см: Армирование ленточного фундамента шириной 50 см

Армирование ленточного фундамента. Дополнительное армирование ленты

В обычных условиях для индивидуальных одноквартирных жилых домов высотой до 10 метров c III-им (пониженным) уровнем ответственности [изменение 1 к ГОСТ 27751-88 от 2005 г.] на непучинистых, слабопучинистых и среднепучинистых грунтах, на ровном рельефе местности без подвала или подземного цокольного этажа, при условии загрузки фундамента конструкциями здания до промерзания почвы не требуется арматурная связь монолитной ленты фундамента и бетонной подушки.

Также при высоте монолитной ленты до 70 см не потребуется дополнительное продольное армирование у краев фундаментной ленты. При строительстве по II (нормальному) классу ответственности (жилые дома с двумя и более квартирами, высотой более 10 метров, общественные здания) такая арматурная связь будет нужна.

Многие самостройщики устраивают при армировании невысоких лент фундамента третий средний слой арматуры «для прочности». С точки зрения восприятия нагрузок на сжатие или растяжение этот средний слой армирования бесполезен – в серединной части ленты таких нагрузок не возникает, и арматура в нем «не работает». Дополнительное продольное армирование может понадобиться, если высота фундаментной ленты превышает 70 см. В этом случае лента фундамента рассматривается как балка, которой требуется конструктивное армирование. Стержни арматуры при конструктивном армировании не у граней балки (в середине ширины балки) не требуются.

В пункте 3.104. руководства по конструированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения (Москва, 1978) и в разделе 3 пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007) указывается, что у боковых поверхностей балок высотой поперечного сечения высотой более 70 см должны ставиться конструктивные продольные стержни. Расстояние между конструктивными стрежнями арматуры по высоте должно быть не более 40 см.

Площадь сечения таких арматурных стрежней определяется не менее 0,1 % площади сечения бетона, но не от всей площади сечения балки, а от площади, образуемой расстоянием между этими стержнями и половиной ширины балки, но не менее чем 20 см.

Например, при расстоянии между рядами арматуры по вертикали в 40 см и ширине ленты 40 см, определяемая минимальная площадь сечения арматуры будет отсчитываться от площади в 400 мм x 400 мм /2 = 80 000 мм2 х 0,001 = 80 мм2 . Эти арматурные стержни должны соединяться хомутами или шпильками диаметром 6 — 8 мм из арматуры класса A-I с шагом 50 см по длине ленты фундамента.

В каких случаях может потребоваться дополнительное армирование бетонной подушки и устройство ее арматурной связи с монолитной лентой фундамента? Ведь, по сути, при таком армировании и использовании марки бетона М150 — М300 вместо М50 бетонная подушка превращается в подошву T-образного ленточного фундамента с ребром.

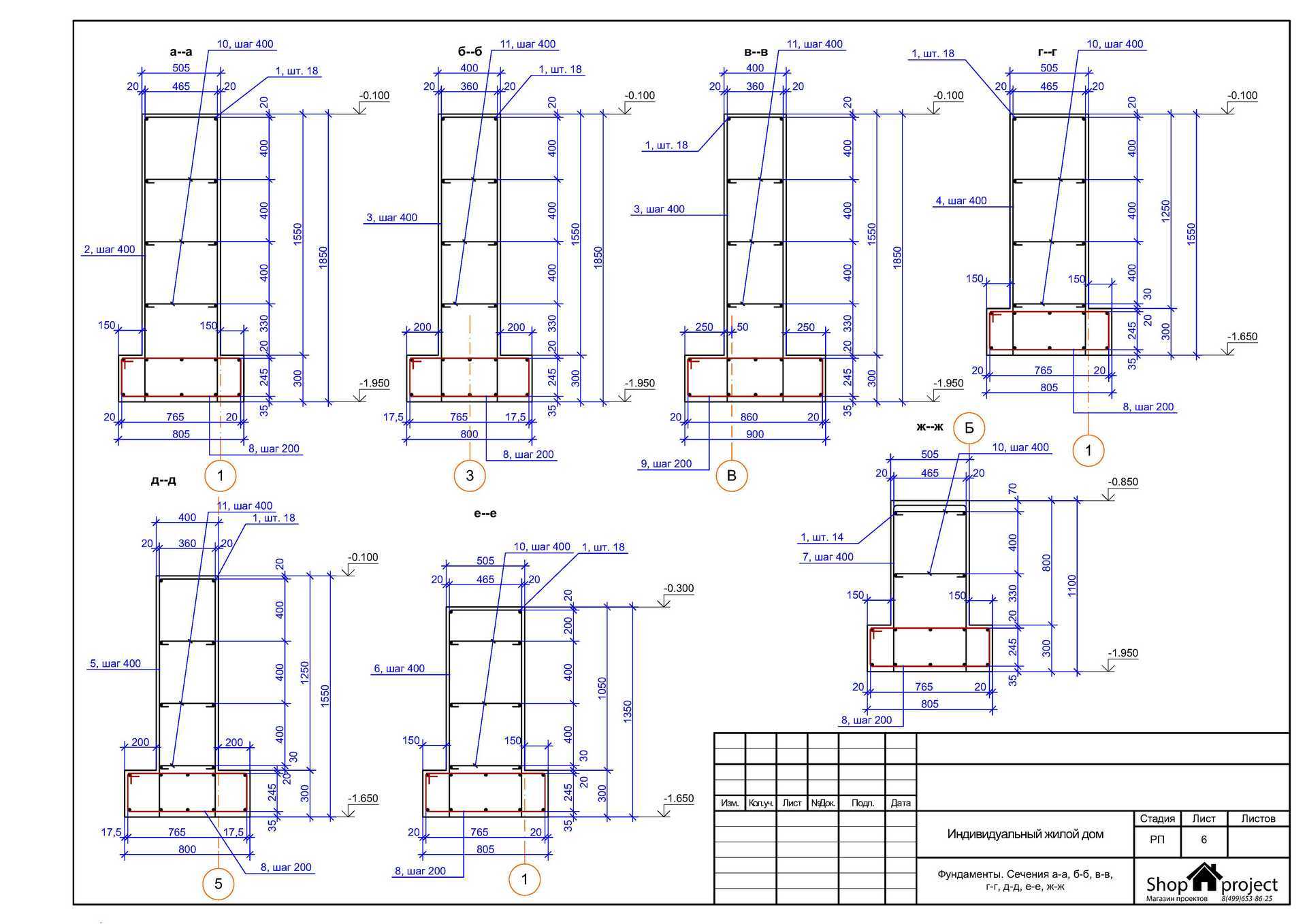

Конструктивное армирование ленты высотой более 70 см и дополнительная связь с бетонной подушкой при возможных некомпенсированных боковых нагрузках.

Второй верхний слой армирования бетонной подушки и ее арматурная связь с лентой может быть рекомендованы в случае планируемого вхождения фундамента незагруженным в холодное время года, особенно на пучинистых или чрезмерно пучинистых грунтах [пункт 8.13 СП 50-101-2004] с высоким уровнем грунтовых вод или при строительстве в сейсмоопасных районах. Также дополнительное армирование может быть рекомендовано при устройстве фундамента на склоне или при планируемом заглубленном цокольном этаже (при отсутствии фундаментной плиты) или устройствеподвала. Связанная с фундаментной лентой бетонная плита подушки будет играть роль якоря, препятствующего силам морозного пучения поднимать фундамент без нагрузки от стен дома. При стандартном армировании бетонной подушки с одним слоем арматуры, она должна располагаться в 76 мм от нижней грани подошвы [IRC2006 R.403.1.3]. При планируемом подвальном помещении или цокольном этаже, или при строительстве на склоне, арматурная связь между подлежащей бетонной подушкой и лентой фундамента способна обеспечить надежное противостояние горизонтальному давлению окружающих здание грунтов.

В случае экономии можно заложить в бетонную подушку анкера в виде L-образных лапок для связи подушки с телом ленты.

Арматура для фундамента дома: цена за тонну

Основание ленточного типа давно распространено в коттеджном строительстве — им усиливают легкие постройки, дома, ограждения. Железобетонная лента надежна во многих видах грунта и относительно проста в укладке.

Каменный пояс, сооружаемый по периметру будущих стен, отлично выдерживает вертикальную и боковую нагрузки на сжатие, но слабо справляется с напряжением от изгибающих нагрузок. Укрепляют базисную конструкцию каркасом из стальных прутов: металл предупреждает процесс растяжения, бетон — сжимание. В результате основа здания становится выносливой к подвижкам грунта, а значит устойчивой к деформациям.

Какая арматура нужна для фундамента ленточного типа

Для устройства основания дома оптимальны рифленые прутья:

• горячекатаные класса А400 (согласно старой маркировке — АIII),
• термомеханически упрочненные марок А400С, А500С.

Буква “А” означает класс прочности на растяжение, число — предел текучести стали, буква “С” сообщает о пригодности сварки для соединения элементов.

Материал выбирают с учетом назначения стержней (рабочие или конструктивные), высоты и ширины фундамента, предполагаемой весовой нагрузки на него от строения, марки бетонной смеси, типа грунта. Важный критерий — диаметр арматуры. Наименьшие допустимые размеры:

Рабочие детали каркаса, несущие нагрузки, монтируются из рифленых стержней. Вертикальные и горизонтальные перемычки обеспечивают цельность и жесткость всей конструкции, но не принимают нагрузку, поэтому имеют меньший диаметр и могут быть гладкими.

Расчет диаметра и количества арматуры под ленточный фундамент

В частном малоэтажном строительстве фундаментный каркас выполняют с четырьмя осевыми стержнями (по два в нижнем и верхнем ряду) либо с шестью (по три внизу и вверху). Первый вариант подходит для мелкозаглубленных оснований, второй — для заглубленных на сложных грунтах и при ширине ленты более 50 см.



При определении диаметра арматуры вместе с его наименьшими значениями учитывается правило: минимальная площадь сечения всех продольных прутьев должна составлять 0,1% от общего поперечного сечения железобетонного пояса. Например, если его ширина составляет 50 см, а высота — 1 м, то сечение рабочей арматуры будет  не менее 5 см². Подбирают диаметр с помощью расчетной таблицы, в которой указана суммарная площадь поперечного сечения арматурных стержней в зависимости от количества прутов в каркасе.

Диаметр арматуры, мм	4 стержня	6 стержней	8 стержней	10 стержней
8	2.01	3.02	4.02	5.03
10	3.14	4.71	6.28	7.85
12	4.52	6.79	9.05	11.31
14	6.16	9.23	12.37	15.39
16	8.04	12.06	16.08	20.11
18	10.18	15.27	20.36	25.45
20	12.56	18.85	25. 13	31.42

Желательно, чтобы продольные элементы ленточного фундамента были единого диаметра. Если он разный, то стержни большего сечения должны располагаться внизу конструкции.

Чтобы рассчитать требуемый метраж рабочей арматуры, к периметру будущего здания прибавляют общую протяженность внутренних стен, под которыми будет проходить фундамент. Получившееся число умножают на планируемое число прутов в каркасе. К результату плюсуют порядка 10% для учета запаса материала на нахлест.

Метраж связующих деталей вычисляется так: периметр умножают на общую длину внутренних стен, итоговую сумму делят на предполагаемый шаг между перемычками (от 30 до 80 см). Затем также прибавляют 10% с учетом стыковки элементов.

Вязка и укладка каркаса

Несмотря на удобство сварной конструкции, коробка со связанными элементами предпочтительнее, поскольку нагрев при сварке ослабляет металл.

Вязку арматуры для ленточного фундамента выполняют плоскогубцами и специальным крючком. 30-40-сантиметровый отрезок вязальной проволоки сгибают вдвое, оборачивают им стык прутьев, а свободные концы скручивают плоскогубцами. Петлю сгиба поддевают крючком и в два-три оборота соединяют с проволочными концами. Более простой способ фиксации — с использованием вязального пистолета.

Порядок укладки:

• создание траншеи, выравнивание дна с помощью подушки из песчано-гравийной смеси или щебня;
• заливка подложки 5-сантиметровым бетонным слоем либо установка под прутья кирпичей для защиты металла от коррозии;
• установка опалубки;
• укладка и связывание нижних поперечных и продольных стержней;
• стыковка вертикальных элементов;
• установка и связка верхнего яруса поперечин и продольных прутьев;
• устройство вентиляционных отверстий
• заливка бетонной смеси (подходящие марки М200 — М500).

Важно. Между каркасом и опалубкой необходимо оставить промежуток не менее 50 мм.

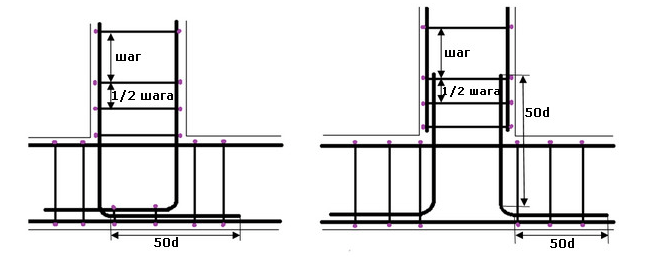

Самые напряженные зоны ленточного фундамента — угловые стыки. Для связки и усиления этих участков применяются Г или П-образные хомуты из арматурных прутьев.

требуемый диаметр и толщина, количество

Каждая строительная площадка начинается с прочного фундамента. Ленточные фундаменты являются наиболее распространенной конструкцией в малоэтажном строительстве. Расчет арматуры для ленточного фундамента важен уже на этапе проектирования и доставки стройматериалов. Расчет доверяют профессионалам или проводят самостоятельно, изучив методические указания.

Содержимое

1. Назначение усиления
2. Нормы
3. Ассортимент металлопродукции
4. Схема закладки
5. Защитный слой
6. Шаг арматуры
7. Продольная арматура
8. Поперечная арматура
9. Расчет арматуры
10. Необходимое количество металлических изделий
11. Счет поперечных и вертикальных элементов
12. Итого количество

Назначение арматуры

Ленточные фундаменты представляют собой монолитную железобетонную конструкцию фундамента. Фундамент изготавливается непосредственно на строительной площадке.

Железобетон — бетон, внутри которого находится металлический каркас из арматуры. Металл позволяет ему выдерживать боковые нагрузки, создающие:

• снизу вверх — процессы пучения грунта;
• сверху вниз, масса здания.

Чистый бетон плохо сопротивляется боковым нагрузкам. Сталь, заложенная внутрь конструкции, способна сделать фундамент прочнее в десятки раз.

Под нагрузкой каждый метр бетона может растянуться на 2–4 мм, а стали – на 4–25 мм. Бетон, напротив, во много раз лучше переносит сжатие.

Алгоритм работы с давлением сверху:

1. Груз давит на поверхность фундамента, которая начинает прогибаться.
2. Верхний слой бетона сопротивляется сжатию, а верхний ряд арматуры неактивен.
3. Нижняя часть фундамента пытается удлиниться.
4. Нижний ряд стержней выдерживает растягивающие нагрузки.

Под давлением грунта снизу железобетон «работает» в обратную сторону – нижний слой бетона сопротивляется сжатию, а верхний ряд арматуры не дает ему разрушиться от растяжения.

ПП

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Такие фундаменты проектируют и строят в соответствии с сводом правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются количество и размеры армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы устройства арматуры, правила соединения в местах пересечения.

Информации, содержащейся в документе, достаточно, чтобы понять, как рассчитать арматуру для фундамента, рассчитать количество материала.

Сортамент металлопродукции

Для железобетонных конструкций применяют арматуру:

• горячекатаную, гладкую или с периодическим профилем (кольцо или серповидно) диаметром от 6 до 40 мм;
• термически и механически упрочненные с периодическим профилем, 6–40 мм;
• холоднодеформированный периодический профиль (3–12 мм).

Рекомендуется использовать гладкую арматуру класса не ниже А-240 (А-I). Для ребристых (периодический профиль) выбирайте класс А-300 и выше.

В помещениях, где температура опускается ниже 30°С, запрещается применять класс А-300.

Предпочтительно использовать изделия периодического профиля — с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

Недавно на рынке появилась композитная арматура. Производитель рекомендует использовать его вместо изделий из стали.

СП 295.1325800.2017 не допускает применение композитных изделий для фундаментов.

Схема закладки

Точный расчет арматуры на фундаменте приведен в разделе 8.3. Свода правил.

Защитный слой

В железобетонных фундаментах под стальные детали предусмотрен защитный слой, обеспечивающий:

• совместная работа всех частей;
• защита стержней от агрессивных воздействий окружающей среды (влаги), химических веществ;
• огнестойкость.

В грунте толщину слоя (расстояние от стержней до любого внешнего края бетона) выбирают не менее 40 мм. На открытом воздухе расстояние сокращается до 30 мм.

Шаг арматуры

Расстояния между отдельными стержнями выбирают не менее диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов — 30 мм.

В стесненных условиях допускается располагать арматуру в связках.

Продольная арматура

Для стороны фундамента длиной до 3 метров допускается применять стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Суммарное сечение стержней продольной арматуры выбирают не менее 0,1 % сечения фундамента.

Например, для ленты шириной 40 см и высотой 100 см сечение 400х1000 = 4 000 000 мм². Суммарное сечение всех продольных стержней должно быть 0,1%, т.е. 400 мм².

Вы можете выбрать необходимое количество стержней с помощью таблицы.

Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных брусков по 10 мм или 4 шт по 12 мм требуются.

Расстояние между осями продольных участков арматуры не должно быть более 40 см, а стержней в одном уровне не может быть менее 2. Одна арматура применяется только в фундаментах тоньше 15 см.

Поперечная арматура

Задачи поперечной вертикальной арматуры:

• ограничение образования трещин;
• препятствуют смещению продольных балок;
• зафиксировать продольные стержни от коробления в любом направлении.

Поперечные части устанавливаются везде, где проходят продольные стержни.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25 % наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг поперечных элементов не более 50 см, при высоте ребра более 15 см.

Расчет арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Сечение фундамента 50х100 см.

Необходимое количество металлоизделий

Согласно таблице необходимо 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента 6+6+10+10=32 метра.

Всего нужно 128 (32х4) метров арматуры.

Длина брусков в продаже 3, 6 или 11, иногда 12 метров. Поэтому точно подобрать стержень для каждой стороны не получится.

Продольные стержни придется стыковать. На угловых перекрестках также будут стыки. Если в углах используются П- или Г-образные стержни, то они должны быть утоплены в стену не менее чем на 40 см.

Согласно своду правил перекрытие стержней должно быть не менее 30 диаметров. Для арматуры 12 мм – не менее 36 см.

Чтобы не пришлось дополнительно закупать и доставлять стройматериалы, фурнитуру закупают с запасом 10-15% от сметной суммы. Пятнадцать процентов от 128 — это 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольной арматуры.

Счетные поперечные и вертикальные элементы

Элементы поперечной и вертикальной арматуры свариваются, скручены вязальной проволокой или согнуты в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в землю. Это сделает установку более удобной.

Стороны горизонтально-вертикального прямоугольника не менее чем на 10–15 см меньше размера фундамента. Чтобы вокруг стержней оставался защитный слой бетона.

Складывая стороны, получаем количество арматуры на прямоугольник: 30+30+90+90=240 см. С учетом нахлеста прибавьте еще 10 см. В результате длина каждого элемента принимается равной 2,5 метрам.

В каждом углу необходимо установить по два прямоугольника, всего на фундаменте 4х2 = 8 штук.

Максимальное расстояние между элементами на прямых участках 50 см. При строительстве больших домов — 30 см.

Длины сторон для дальнейших расчетов без учета угловых пересечений составляют:

1. Короткие 600 см минус 2 угла по 50 см — 500 см.
2. Длина 1000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону, кроме угловых, понадобится 9больше прямоугольников. На длинной стороне установлено 17 элементов.

Общее количество сечений будет: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Общее количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Всего арматуры диаметром 6 или 8 мм понадобится 61х2,5=152 метра. Материал приобретают с запасом 5%, следовательно, 160 метров.

Общая сумма

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

• для продольных стержней — 147 метров арматуры 12 мм. Масса одного метра будет 0,88 кг, а общий вес: 147х0,88 = 130 кг.
• для вертикальных и поперечных стержней приобретается 160 м стержней диаметром 8 мм, их масса: 160х0,39 = 62 кг.

Дополнительно к этим материалам приобретается вязальная проволока диаметром от 2,5 до 4 мм. Потребуется около 50 метров.

Количество элементов варьируется в зависимости от размеров фундамента и общей нагрузки. В этих случаях нужно рассчитывать по той же методике.

Рассчитать количество арматуры для строительства ленточного фундамента можно самостоятельно. Нарисовав чертеж и разместив на нем все необходимые элементы, на расчет потребности в материалах уйдет полчаса. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать добросовестность подрядчика, если работы выполняет третье лицо.

Типы ленточного фундамента | Строительство и проектирование ленточного фундамента

Что такое ленточный фундамент : Ленточный фундамент — это мелкозаглубленный фундамент, который используется для обеспечения непрерывной ленточной поддержки линейной конструкции. Это бетонная полоса, обычно укладываемая в траншею. Минимальная толщина этой бетонной полосы составляет 150 мм.

Эта основа широко используется. Существуют разные типы фундамента. Здесь речь идет только о ленточном фундаменте. В этой статье мы обсудим ленточный фундамент, где он может подойти, а может и не подойти.

Использование ленточного фундамента

Здесь мы помещаем список правил, по которым можно сделать ленточный фундамент.

1. На полу отсутствует привозной грунт.
2. Толщина ленточного фундамента не менее 150 мм.
3. Нижний уровень ступенчатого фундамента перекрывается верхним уровнем по толщине или высоте.
4. Высота ступени может быть равна или меньше толщины фундамента.

Что нужно помнить при строительстве ленточного фундамента

Большая растительность

Существующие деревья являются причиной вытягивания из почвы заметного количества влаги. Зимой и летом почва может подниматься и опускаться до 40 мм. Там, где вырублены деревья, те места не подходят для ленточного фундамента. Эмпирическое правило заключается в том, что конструкция находится вдали от деревьев, по крайней мере, на высоту деревьев.

В британском стандарте 5837 упоминается, что фундаменты, возводимые на площади, равной ожидаемой высоте взрослых деревьев, должны принимать меры предосторожности. Меры предосторожности:

1. Закладка фундамента
2. Строительный инспектор должен рассмотреть другие меры.
3. Там, где деревья расположены рядами, допускается увеличение высоты деревьев в 1,5 раза.

Также помните, что мертвые деревья могут стать причиной ослабления подшипника.

Горнодобывающая промышленность

Если есть история раскопок, то местные власти должны принять специальные меры по добыче полезных ископаемых. Размер фундамента зависит от нагрузки на него. Стены сидят в фундаменте, и нагрузки распределяются по всему имуществу.

Здесь рассчитывается нагрузка на имущество и рассчитываются фундаменты. Характер грунта и конструкция фундамента связаны. В конце составляется таблица для фундамента, в которой указаны размеры фундамента в определенных грунтовых условиях. Эта таблица показана здесь следующим образом.

Песок / илистый песок / глинистый песок	Свободный	Можно выкопать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее необходимо указать проектировщик/архитектор/инженер
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкий	Довольно легко формуется пальцами и легко выкапывается	*450 – *650 – Далее необходимо указать проектировщик/архитектор/инженер
Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкий	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее необходимо указать проектировщик/архитектор/инженер

Типы нагрузок в ленточном фундаменте

Существует три различных типа нагрузок:

1. Собственная нагрузка: это сила общей массы конструкции здания
2. Приложенная нагрузка: эта сила будет воздействовать на имущество в виде людей, мебели и фурнитуры.
3. Ветровая нагрузка: Ветровая нагрузка представляет собой динамическую силу.
