Армирование ленточного фундамента: схема углов, арматура

Ленточный фундамент наиболее распространен при строительстве частных, малоэтажных домов. Прост в исполнении, не требуется привлечение спецтехники, сложного оборудования. Все работы можно провести самостоятельно. Самое главное и сложное: правильно выполнить армирование ленточного фундамента шириной 40 см. Что это, как влияет на срок эксплуатации здания, рассмотрим ниже более подробно.

Ленточный фундамент — основа здания. От его прочности зависит срок эксплуатации, необходимость в ремонте или дополнительном укреплении. Чтобы через год-два-пять не обнаружить перекосы в стенах, не смотреть, как «растут» трещины под окнами, не следует пренебрегать армированием. Как это сделать правильно, какие требования нужно соблюсти, расскажет эта статья.

Содержание

1. Чем выполняется армирование
2. В основании выделяют две составляющие:
3. Количество ярусов или поясов напрямую зависит от высоты ленточного фундамента:
4. Конфигурация армирующего каркаса
5. Расчет арматуры для армирования ленточного фундамента шириной 40 см
6. Как выполняется армирование

Чем выполняется армирование

Прежде чем приступать к строительству, необходимо ознакомиться с требованиями СНиП 2. 03.01-84. В нем содержится прямое указание на то, что ленточный фундамент под жилой дом не может быть без армирования. Ширина и высота основания и здания значения не имеют.

В основании выделяют две составляющие:

• бетон. Устойчив к нагрузкам на сжатие. Но при повышении изгибающего или растягивающего момента происходит разрушение ленточного фундамента;
• арматурный каркас. Снижает нагрузку, приходящуюся на бетонную массу под воздействием изгибающей или растягивающей силы. Состоит из продольных ярусов, связанных в единую конструкцию перемычками: поперечными и вертикальными.

Количество ярусов или поясов напрямую зависит от высоты ленточного фундамента:

• для мелкозаглубленного высотой до 1-го метра достаточно 2-х;
• если высота превышает 120 см, добавляется промежуточный пояс армирования.

Ширина основания при этом не учитывается. На нее можно не смотреть.

Для продольных поясов и перемычек оптимальный материал — рифленая арматура диаметром 12-16 мм. Гладкая, диаметром 8-10 мм, рекомендована только в качестве перемычек, если обустраивается ленточный фундамент

Для перевязки применяется специальная вязальная проволока диаметром 1-2 мм. Сварка не рекомендована: металл сильно нагревается, и в местах соединений появляются «слабые» места, за которыми нужно особенно тщательно смотреть в процессе заливки бетона. При повреждении армирование не будет выполнять своей функции. В то же время, перевязка проволокой — сложный и продолжительный процесс, требующий особых навыков. Сварка выполняется значительно быстрее.

Конфигурация армирующего каркаса

При расчете арматуры обязательно учитываются требования СНиП 2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения»:

• элементы продольного каркаса ленточного основания располагаются на расстоянии 10 см и менее;
• между ярусами каркаса — 50 см и менее;
• поперечные вертикальные перемычки располагаются на расстоянии 30 см и менее;
• от перемычек, контура каркаса до опалубки — не менее 5 см. В противном случае возможно разрушение бетонного пояса и выход арматуры на поверхность ленточного фундамента;
• нижний пояс не должен лежать на земле. Если предварительно не выполнена подсыпка из песка и щебня, под ярус кладется одинарный кирпич или специальные пластиковые подставки, смотря по состоянию грунта, его однородности.

Дом из бруса

23.76%

Дом из кирпича

17.65%

Бревенчатый дом

13.78%

Дом из газобетонных блоков

19.14%

Дом по канадской технологии

11.07%

Дом из оцилиндрованного бревна

3.48%

Монолитный дом

4%

Дом из пеноблоков

3.81%

Дом из сип-панелей

3.32%

Проголосовало: 3678

Расчет арматуры для армирования ленточного фундамента шириной 40 см

Рассчитать нужные объемы лучше до начала работ, чтобы не останавливаться, не искать, где срочно докупить несколько прутков или моток проволоки. В приведенном расчете за основу взят условный ленточный фундамент с параметрами: высота 70 см, ширина 40 см. Периметр здания — 50 метров.

Для основания высотой 70 см достаточно двух армирующих поясов.

В каждом ярусе 3 прута. Для соединения используется арматура диаметром 12 мм, шаг — 30 см.

Расчеты количества:

1. на прокладку 3-х прутьев в 2 яруса потребуется 300 метров;
2. на весь дом запланировано 167 перемычек, размещаемых с шагом 30 см;
3. для вертикальной перемычки длина равна 60 см, для поперечной — 30 см. На каждый стык требуется 2 вертикальных и 2 горизонтальных перемычки.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Итого: на перемычки вертикального типа придется закупить 200,4 метра арматуры, на горизонтальные — 100,2 метра. Всего на здание необходимо не менее 600,6 метров арматурных прутов диаметром 12 мм. Это количество не окончательно. При оформлении заказа предусмотрите запас на случай брака и усиления углов. Учитывайте и такие параметры, как длина и ширина фасада, количество метров в одном пруте. Если есть возможность, приобретайте прутья с предварительной порезкой в нужный размер, чтобы сократить количество отходов.

Как выполняется армирование

Для прямых участков важно выбирать целые прутья. Чем меньше стыков и соединений, тем прочнее ленточный фундамент. При формировании углов не допускается перехлест элементов, расположенных перпендикулярно. Арматура должна быть согнута буквой «П» или «Г».

Сборку каркаса можно производить как непосредственно на месте, в котловане, так и за его пределами. Первое может быть не слишком удобно из-за небольшого пространства. Во втором случае важно точно соблюсти все размеры, чтобы впоследствии не заниматься переделками каркаса для ленточного фундамента.

Согнуть арматуру под нужными углами в домашних условиях сложно, но возможно. Для этого понадобится отрезок швеллера, в котором вырезаются отверстия болгаркой строго на одной линии. В канавки укладывается прут арматуры. На длинный конец надевается стальная труба, используемая как рычаг. Сгибание требует больших усилий, но позволяет обойтись без покупки листогиба. Перевязка прутьев выполняется проволокой.

Подготовленные для армирования прутья укладываются в траншею в соответствии с описанными выше требованиями после установки опалубки. Ярусы — строго горизонтальны к земле. На следующем этапе, когда установлены и перевязаны все пояса, можно переходить к заливке бетона. Важно следить за тем, чтобы арматура оставалась на своих местах и не сдвигалась. Для частного малоэтажного дома оптимальная марка бетона — М200. После выдержки в соответствии с нормами строительных регламентов ленточный фундамент наберет прочность и будет готов к дальнейшему использованию. Бетон на 28 дней следует закрыть непрозрачной пленкой, беречь от прямых солнечных лучей и периодически смачивать водой.

Чтобы избежать проблем, связанных с пучением грунта, до армирования в траншею на дно засыпаются слоями песка и щебня не менее 10 см. каждый. В противном случае ленточный фундамент не выдержит многочисленных циклов промерзания/оттаивания.

Армирование ленточного фундамента шириной 40 см: своими руками, чертежи, фото

Автор Sergey На чтение 7 мин. Просмотров 460 Опубликовано 08.06.2020

Усиление бетонных конструкций арматурой выполняют для повышения прочности основания. Пошаговая инструкция с чертежами и фото поможет выполнить армирование ленточного фундамента шириной 40 см своими руками.

Содержание

1. Зачем армируют ленточный фундамент
2. Схема армирования
3. Чем армировать ленточный фундамент
4. Способы армирования
5. Расчет материалов
6. Усиление углов
7. Вязка арматурной сетки
8. Как выполняют армирование
9. Заключение

Зачем армируют ленточный фундамент

При растягивании бетон удлиняется всего на несколько миллиметров. При высоких нагрузках неармированный фундамент подвержен деформации и разрушению. Бетон растрескивается, увеличивается риск обрушения здания.

Металлические элементы железобетонного фундамента выдерживают высокие нагрузки в десятки раз выше максимально допустимых для бетона. Стальная арматура предотвращает разрушение основания, сохраняет устойчивость построек.

Схема армирования

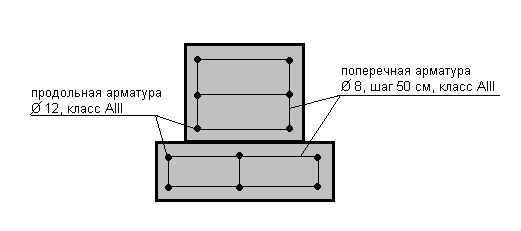

Для ленточного фундамента используют арматурную решетку. Если посмотреть в поперечном сечении на ленту, то металлический каркас повторяет ее форму в уменьшенном виде. Такую схему считают оптимальной для ленточного фундамента.

На основание действуют 2 основные нагрузки: давление грунта снизу при низкой температуре и вес здания сверху. Средняя часть нагружается меньше. Для мелкозаглубленного фундамента (до 1 м) достаточно 2х армирующих поясов: верхний и нижний для компенсации нагрузки.

[alert]Обратите внимание! Чтобы пояс находился в нужном положении, конструкцию закрепляют соединительными прутьями. Они не оказывают существенного влияния на прочность фундамента и служат для поддержания правильного положения. [/alert]

Чем армировать ленточный фундамент

Так как на арматуру ложится основная нагрузка здания и грунта, необходимо правильно подобрать материалы.

Для продольных рабочих элементов выбирают рифленые прутья толщиной 12-16 мм класса А3. Ребристая поверхность лучше взаимодействует с бетонным раствором. Для вертикальных соединительных частей допустимо использовать прутья толщиной 6-8 мм.

Арматуру соединяют вязальной проволокой или сваркой. Первый метод не требует сложного оборудования, но он трудоемкий и долгий. В процессе используют проволоку диаметром 1-2 мм. Сварка быстрее, но требует опыта работы со сварочным оборудованием и немного уменьшает прочность в местах крепления.

Правила устройства каркаса установлены актуальным строительными нормами. Согласно рекомендациям при монтаже выдерживают следующие интервалы:

1. Расстояние между продольными элементами – до 10 см.
2. Интервал между ярусами арматуры – до 50 см.
3. Вертикальные соединительные прутья устанавливают с шагом до 30 см.
4. Расстояние от металлических прутьев до краев опалубки – от 5 см.
5. Между дном и нижним ярусом арматуры сохраняют расстояние от 5 см. Для этого на фундаментную подушку кладут строительные кирпичи в качестве подпорки.

[stextbox id=’info’]Обратите внимание! Для сохранения правильной дистанции строители используют пластиковые ограничители. Они упираются в стенки опалубки, не давая металлу выходить за установленные пределы.[/stextbox]

Способы армирования

Различают 2 способа установки арматуры: внешний и в самой траншее.

Первый метод подразумевает сбор конструкции снаружи и установку готовых элементов в опалубку. Затем конструкцию заливают бетоном.

При выборе второго метода укладку арматуры и вязание прутьев проводят непосредственно в траншее. Для этого выполняют такой порядок действий:

1. Дно ямы засыпают фундаментной подушкой из крупнофракционного песка и гравия.
2. На подушку в ключевых точках кладут строительные кирпичи с шагом до 0. 5 м. Высота кирпичей позволяет соблюсти минимальное расстояние от арматуры до дна фундамента.
3. На кирпичную подпорку укладывают нижний слой продольной арматуры. Прутья связывают между собой поперечными элементами.
4. К нижнему поясу крепят вертикальную арматуру.
5. Верхний пояс из продольных рабочих и поперечных монтажных прутьев крепят к вертикальным стойкам.

[stextbox id=’info’]Обратите внимание! Для фундамента шириной до 40 см используют внешнюю сборку арматуры. Небольшое расстояние не позволяет собирать конструкцию внутри ямы.[/stextbox]

Расчет материалов

На стадии проектирования проводят расчет диаметра и количества металлических прутьев и сопутствующих деталей. Точное количество поможет правильно распределить расходы и не остаться без материалов в процессе работы.

Рассмотрим, как рассчитать необходимые материалы, на примере фундамента высотой 70 см, шириной 40 см и протяженностью 50 м.

1. Составляют конфигурацию каркаса по проведенным замерам. Конструкция состоит из 2-х армослоев, по 3 продольных прута в каждом. Соединение выполняют сваркой или проволокой с шагом армирования 30 см. Выбирают арматуру диаметром 12 мм класса А3.
2. Проводят подсчет продольных частей. Для этого длину основания умножают на количество элементов в верхнем и нижнем поясах – 50*6 = 300 м.
3. Определяют количество поперечных и вертикальных перемычек. Для этого длину ленты делят на шаг. На расстоянии 50 м с шагом 30 см количество составит – 50/0.3 = 167 соединений.
4. Умножают число соединений на длину вертикальных и поперечных перемычек. Полученный результат увеличивают вдвое, так как соединение проводят с обеих сторон. В примере получаем 201 м и 101 м соответственно. Результаты округлены в большую сторону.

Если в работе используют арматуру одинакового диаметра, то для заливки железобетонного ленточного фундамента закупают 603 м прутьев класса А3 диаметром 12 мм.

[stextbox id=’info’]Обратите внимание! Профессиональные строители рекомендуют делать запас в размере 10-15% от рассчитанного количества. Дополнительные части используют для соединения продольных прутьев и армирования углов.[/stextbox]

Относительно недавно в продаже появилась стеклопластиковая арматура. Производители заверяют, что материал не уступает в прочности металлу, не подвержен коррозии и дешевле по стоимости. Однако у арматуры из полимеров есть существенный недостаток – низкая стойкость на излом. В результате этого существенно ограничены области применения.

Также отмечают низкий порог упругости стеклопластиковых изделий. При высокой нагрузке этот показатель может привести к повреждению стержней и разрушению основания. Впоследствии технология может стать заменой металлической арматуре при усилении фундамента. Но пока что профессионалы рекомендуют отказаться от стеклопластика.

Усиление углов

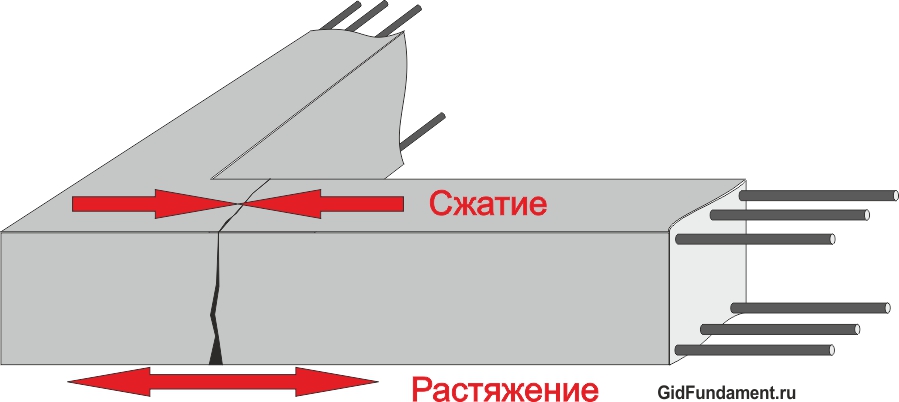

Угловые части фундамента испытывают максимальную нагрузку, поэтому эти участки армируют дополнительно.

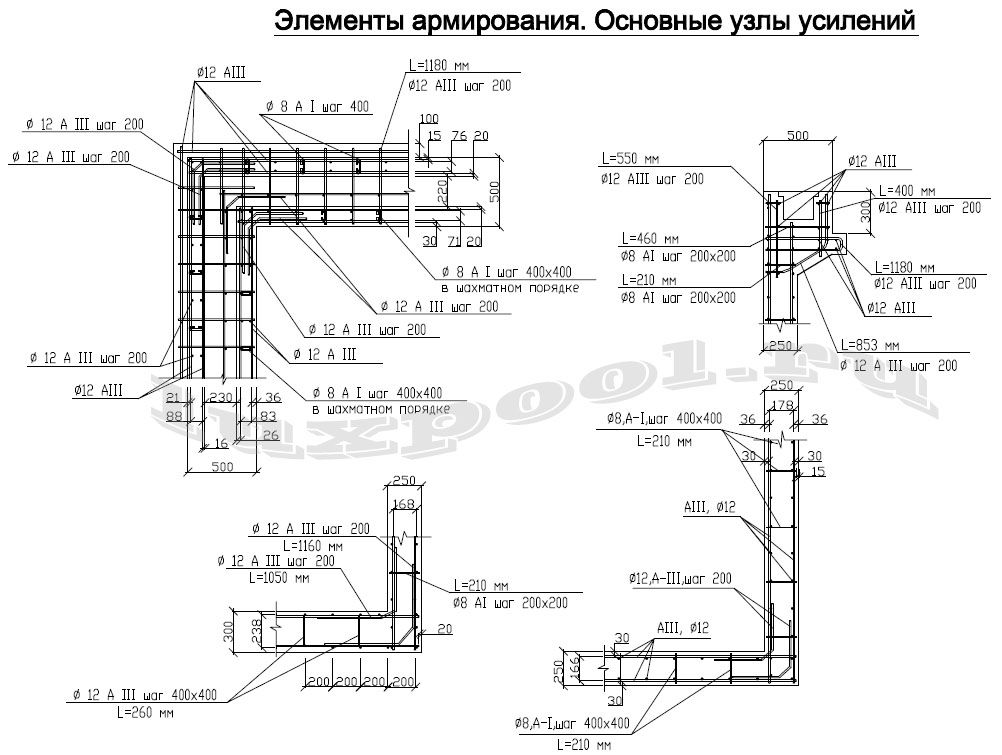

Схема показывает, как правильно уложить арматуру в углах.

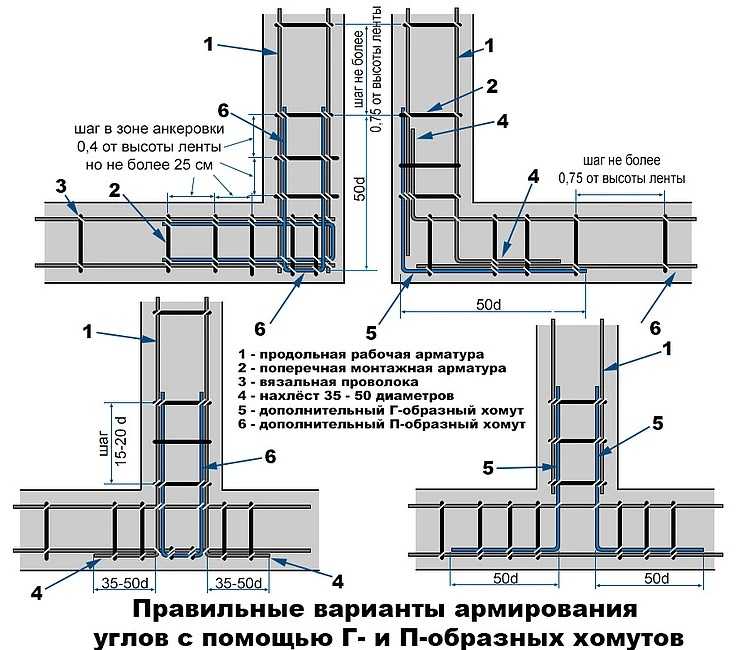

Помимо соединений, углы усиливают Г-образными и П-образными хомутами. Элементы выполняют из прутьев для продольной рабочей арматуры. Вертикальные и поперечные перемычки устанавливают в углах с интервалом вдвое меньше, чем для прямых частей фундамента.

От правильного расположения по углам и в подошве зависит долговечность основания.

Вязка арматурной сетки

Пошаговая инструкция как связать части арматурного каркаса:

1. От мотка проволоки отрезают кусок длиной 25-30 см.
2. Отрез сворачивают пополам, обматывают соединение 2 прутов по диагонали. Концы соединяют вместе.
3. Вязальным крюком для арматуры цепляют согнутый край и наматывают, захватывая противоположные концы.
4. Продолжают вращательные движения до достижения нужной силы натягивания.
5. Для продольных соединений процесс вязки выполняют аналогично. Единственное отличие – прутья обхватывают поперечно, а не по диагонали.

Ознакомиться с процессом подробнее можно на видео:

[youtube]https://www.youtube.com/watch?v=gx0eVB14e1s[/youtube]

[alert]Обратите внимание! Инструмент для вязки можно приобрести в магазине или сделать самостоятельно. Для изготовления самоделки берут стальной прут толщиной 405 мм, загибают конец на 10-20 мм и заостряют.[/alert]

Как выполняют армирование

Для прямых участков фундамента выбирают длинные прутья. Идеальный участок состоит из цельных продольных частей.

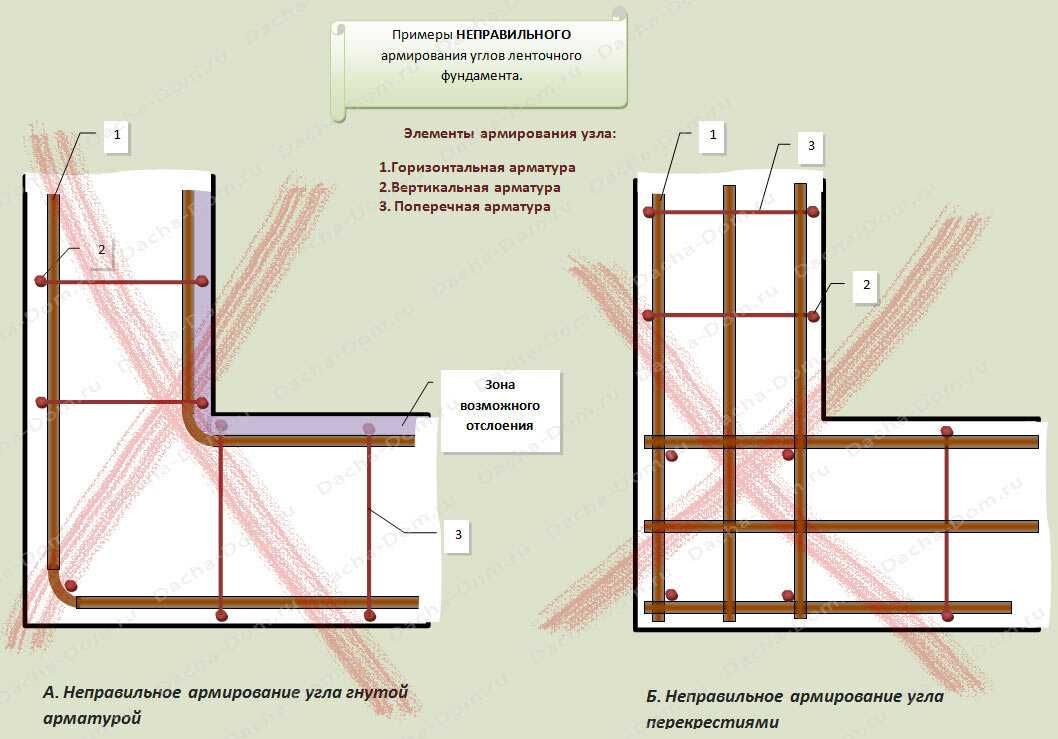

В угловых соединениях не допускается перпендикулярный перехлест арматуры. Пруты сгибают буквой «Г» или «П» и соединяют продольные отрезки.

Монтаж арматурной решетки проводят рядом с траншеей или непосредственно в ней. Первый вариант удобнее, но требует максимальной точности сборки. Во втором случае удобства меньше, но проще ориентироваться по размерам.

Подготовленные куски арматуры для нижнего пояса укладывают на кирпичную подставку, соединяют поперечными перемычками с соблюдением шага армирования. Угловые части укрепляют дополнительными вертикальными и горизонтальными элементами.

После готовности нижнего пояса устанавливают вертикальную арматуру, прихватывают сваркой или связывают стальной проволокой. Верхний пояс делают аналогично нижнему. После монтажа траншею заливают бетоном. Для фундамента под дом небольших размеров или под баню используют цементную смесь марки М-200.

Заключение

1. Армирование позволяет улучшить показатели фундамента, увеличить максимальную нагрузку.
2. Арматурную решетку делают из стальных прутов класса А3 диаметром 12-16 мм.
3. Прутья связывают между собой вязальной проволокой или электросваркой. Последний вариант не рекомендован, так как ухудшает защитные свойства металла.
4. В зависимости от ширины фундамента, металлический каркас собирают снаружи или внутри канавы. Первый способ проще, но требует точных расчетов длины. Второй метод сложнее из-за ограниченного пространства.
5. Перед началом работ рассчитывают количество используемого материала. Длину металлоизделий определяют с помощью математических формул. Дополнительно предусматривают запас в размере 10-15% от расчетных значений.
6. Углы несут наибольшую нагрузку и нуждаются в дополнительном усилении. Прутья соединяют, исключая поперечные стыки.

Из-за высокой нагрузки армирование мелкозаглубленного ленточного фундамента шириной 40 см является обязательным действием. Пошаговая инструкция с чертежами и фото поможет усилить основание своими руками. Обязательно делитесь советами и секретами быстрого строительства.

[youtube]https://www.youtube.com/watch?v=ejyRqBwxgwQ[/youtube]

Что такое строительный фундамент. Полное руководство (2021)

Фундамент — это основа любой строительной конструкции. Фундамент передает нагрузку от конструкции на почву, а также обеспечивает сопротивление нагрузкам от земли. Создание фундамента – ответственный процесс. Давайте посмотрим на детали фундамента здания. К тому времени, когда вы закончите читать эту статью, у вас будет хорошее представление о различных аспектах, связанных с фундаментом строительной конструкции.

1) Мелкие фундаменты

2) Глубокие фундаменты

Слова «мелкий» и «глубокий» просто обозначают глубину выемки грунта, сделанную для формирования фундамента.

Неглубокие фундаменты

Неглубокие фундаменты обычно делают глубиной от 3 до 5 футов (1–1,5 м).

Фундаменты мелкого заложения также называются «открытыми фундаментами» или «распорными фундаментами». Причина в том, что на ранних стадиях работы весь фундамент полностью виден глазу. Для устройства фундамента сначала выкапывается грунт до основания фундамента, а затем сооружаются фундаменты.

Идея заключается в том, что каждый фундамент несет сосредоточенную нагрузку от колонн, а затем распределяет ее по негабаритной площади. Это гарантирует, что удельный вес грунта не превышает безопасную несущую способность грунта.

• Отдельные фундаменты
• Комбинированные фундаменты
• Ленточные фундаменты
• Плотные фундаменты

Отдельные фундаменты являются одним из наиболее простых и распространенных видов фундаментов. Они используются в случае, если нагрузка здания ложится на колонны. Как правило, каждая колонка имеет свою основу. Фундамент представляет собой просто квадратную или прямоугольную бетонную подушку, на которой стоит колонна.

Чтобы оценить размеры фундамента, инженер должен взять всю нагрузку на колонну и разделить ее на безопасную несущую способность (SBC) грунта. Например, в случае колонны с вертикальной нагрузкой 10 т и SBC грунта = 10 т/м2 площадь фундамента составит 1 м2. На практике проектировщик проверяет несколько других факторов перед подготовкой строительного проекта фундамента.

Комбинированное основание создается, когда две или более колонн расположены достаточно близко, а их изолированные основания перекрывают друг друга. Это смесь изолированных фундаментов, но их конструкция отличается.

Форма этого основания может быть прямоугольной и используется, когда нагрузки от конструкции воспринимаются колоннами.

Ленточный фундамент обычно используется в несущих каменных конструкциях. Они используются, когда строительные нагрузки полностью передаются стенами, а не изолированными колоннами, как в старых зданиях из кирпичной кладки.

Сплошные фундаменты, также иногда называемые матовыми фундаментами, чаще всего используются при строительстве подвалов. В плотных фундаментах фундаментом становится вся плита цокольного этажа; нагрузка здания распределяется равномерно по всей площади основания здания. Он называется плотом, потому что здание представляет собой своего рода судно, которое «плавает» в море земли.

Матовые фундаменты используются там, где почва слабая или рыхлая, и поэтому строительные нагрузки должны распределяться на большую площадь или где колонны расположены близко друг к другу. Следовательно, если будут использоваться отдельные опоры, они будут соприкасаться друг с другом.

Глубокие фундаменты обычно строятся на глубине 10–200 футов (3–65 м).

Свая, представляющая собой вытянутый цилиндр из прочного и прочного материала, такого как бетон, вбивается в землю, чтобы на нее можно было опереть строительную конструкцию.

Использование свайных фундаментов показано в следующих случаях: —

(a) Когда на поверхности есть слой слабого грунта, который не может выдержать вес здания. Нагрузки от здания должны миновать этот слабый слой и передаваться на более прочный слой грунта или камня под ним.

(b) Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, на высотное сооружение.

Критерии выбора фундамента для зданий зависят от двух факторов, т. е. факторов, связанных с грунтовыми условиями, и факторов, связанных с нагрузками от конструкции. Производительность фундамента зависит от взаимодействия между нагрузками от конструкции и, следовательно, от опорного грунта или слоев.

Природа и условия каждого из них различаются. Следовательно, выбор соответствующего основания становится необходимым для этих вариаций с учетом обстоятельств.

1. Нагрузки на конструкцию

Условия нагрузки, исходящие от конструкции и связанные с ней, являются одним из многих факторов, определяющих выбор фундамента. На него влияют тип здания и строительного материала, факторы окружающей среды и подверженность землетрясениям.

Выбор строительных материалов, таких как кирпич, камень, сталь и бетон, влияет на выбор фундамента. Расчет осадки фундамента является еще одним фактором, относящимся к нагрузкам от конструкции и влияющим на выбор фундамента.

Мелкозаглубленный фундамент предпочтителен в случае малоэтажных зданий. Однако для высотных зданий необходим глубокий фундамент. Глубокие фундаменты предусмотрены, потому что грунты на больших глубинах сильно уплотнены.

3. Типы почвы

Существуют различные типы почвы, такие как песчаная почва, рыхлая почва, глинистая почва и обширная почва. Глубина 3 м от поверхности называется верхним слоем почвы. После глубины 3 м начинается подпочва. Несущая способность как верхнего слоя почвы, так и подпочвенного слоя в значительной степени влияет на выбор фундамента.

Для грунта с низкой несущей способностью следует выбирать более прочный и подходящий фундамент по сравнению с грунтом с высокой несущей способностью. Несущая способность — это способность грунта надежно выдерживать структурные нагрузки без разрушения при сдвиге и недопустимой осадки.

Фундамент – это конструктивная часть здания, расположенная ниже уровня цоколя. Находясь в непосредственном контакте с грунтом, нагрузка надстройки передается на землю.

Глинистая почва обладает большой способностью удерживать воду, поэтому в такой почве происходит сильное расширение и усадка. Конструкция фундамента может страдать от большой осадки и подъемного давления в этом типе. Так что глинистая почва нежелательна. Применимые нормы, такие как Британский стандарт, рекомендуют минимальную глубину 1 м для фундамента и 3 м, если вокруг есть деревья.

Глинистая почва лучше всего подходит для фундамента плота/мата, на котором можно строить. Ребра и балки часто включаются в него, чтобы увеличить его жесткость. В случае дороговизны ростверка, больших прикладываемых нагрузок или отсутствия прочного слоя на малой глубине можно выбрать подрассверленные сваи.

Для глинистой почвы рекомендуется следующее:-

A: Сбор и отвод дождевой воды.

B: Удлинение фундамента на глубину, при которой не происходит изменения влажности.

C: Удаление неглубокого и слабого слоя почвы, например, чернозема хлопчатника.

D: Строительство в сухой сезон, если это возможно.

E: Равномерное распределение структурных нагрузок.

В случае, когда неглубокий слой твердого грунта перекрывает слой мягкого глинистого грунта, всегда целесообразно устройство широкого армированного ленточного фундамента. Таким образом снижается воздействие нагрузок на слабый слой грунта. Свайные фундаменты рекомендуются для высотных зданий и везде, где прогнозируется поднятие.

Это довольно пористая, легко сжимаемая почва темно-коричневого или черного цвета, обычно присутствующая вблизи заболоченных территорий. Он подвергается расширению и усадке из-за колебаний влажности и крайне слаб с точки зрения несущей способности.

Значит, нужно убрать сильные слои и ленточный фундамент — хороший вариант для этого грунта. Если мощность торфяного грунта велика и его удаление экономически нецелесообразно, следует рассмотреть другие типы фундаментов.

Например, бетонные сваи, которые доходят до твердого слоя грунта под ним, фундамент из подушек и балок переходят в твердые слои под ним для небольших проектов, или фундамент в случае, когда твердые слои недоступны на разумной глубине, но есть корка с твердым покрытием 3-4 м толщиной подходящей несущей способности.

Илистый грунт, хотя и гладкий на ощупь, в основном не подходит для строительства фундамента из-за его расширения. Расширение приводит к давлению на фундамент и может привести к его повреждению.

Илистая почва склонна удерживать влагу и не способствует дренажу воды. Если ил или илистая глина являются жесткими и простираются на большую глубину, рекомендуются изолированные кулачковые фундаменты и железобетонная стяжка. Глубина фундамента должна быть больше зоны эрозии, а также зоны набухания и усадки.

Песок и гравий способствуют хорошему отводу воды и поэтому не вызывают деформации конструкции. Влажное уплотнение почвы и песка обеспечивает большую поддержку конструкции фундамента.

Несущая способность уменьшается вдвое, если гравий погружен в воду. Поэтому важно, чтобы фундамент оставался как можно выше. Подойдет и мелкозаглубленный армированный широкий ленточный фундамент.

Песок достаточно хорошо сцепляется, когда он влажный, уплотненный и однородный. Но траншеи все же могут обрушиться, поэтому шпунтовые сваи часто используются для удержания грунта в траншеях до заливки бетона.

Если рыхлый песок залегает на большую глубину, то рекомендуется его уплотнить и использовать насыпные фундаменты. В качестве альтернативы могут быть выбраны забивные сваи, монолитные сваи или буронабивные сваи без использования энергии уплотнения.

Сухой плотный гравий или грунт из гравия и песка подходит для настила и ленточного фундамента. Обычно глубина 700 мм подходит, если грунт имеет достаточную несущую способность.

4. Простота конструкции

При выборе типа фундамента следует учитывать удобство его возведения на участке. Различные типы фондов требуют рабочей силы с разным набором навыков, а также с разным уровнем квалификации.

5. Уровень грунтовых вод

Уровень грунтовых вод — еще один важный критерий, влияющий на выбор фундамента. Фундамент нельзя размещать на грунте, который подвергается расширению и сжатию из-за колебаний уровня грунтовых вод. Таким образом, он должен быть построен на полностью сухой или влажной почве.

Метод мелкозаглубленной или комбинированной закладки применяется, когда уровень пласта фундамента ниже уровня грунтовых вод. Изолированное основание также является методом, используемым в такой ситуации.

Это метод, используемый для предотвращения любых опрокидывающих моментов на начальных этапах строительства, вызванных водой, которые возникают из-за противодействия подъемному давлению. В ситуации, когда вышеуказанный метод не может быть выполнен, считается, что глубокие фундаменты, такие как буронабивные или микросваи, обеспечивают требуемое сопротивление подъему.

6. Примыкающие сооружения/водоемы/откосы

Выбор типа фундамента осуществляется с учетом таких параметров, как уклоны, прилегающие конструкции и водоемы. На выбор и решения по безопасности соседнего пласта влияет то, близко ли фундамент соседнего сооружения к целевому фундаменту.

Фундамент соседней постройки контролируется, чтобы не находиться рядом с целевым фундаментом, так как это может повлиять на выбор и помешать процессу. Безопасность примыкающего здания имеет большое значение, так как от этого будет зависеть выбор типа фундамента. Сложнее, если соседом является старый дом или многоэтажка.

 Естественный сток, близость к склону, озеру, близость к реке — вот факторы, которые следует учитывать. Здания, расположенные на наклонных площадках, используют функции изолированной железобетонной подушки под сваями. Категорически не допускается строительство жилых домов на склонах крутизной более 25 градусов.

 Место, где произошли экстремальные погодные условия или суровые природные явления, исследуется, и будут учитываться определенные параметры и меры предосторожности. В процессе выбора фонда изучаются прошлые данные или записи. При этом создавая базу для процесса отбора.

8. Экономичный дизайн

При наличии нескольких возможных вариантов фундамента для данной проектной площадки экономический фактор может повлиять на выбор фундамента. Тем не менее, выбор экономичного фундамента не должен ставить под угрозу безопасность, качество изготовления, прочность и долговечность фундамента

Глубина фундамента зависит от следующих факторов:

1. Должна быть обеспечена достаточная несущая способность.
2. Следует контролировать факторы, которые могут вызвать значительные перемещения, такие как глубина усадки и набухания в случае глинистых грунтов из-за сезонных изменений.
3. Глубина промерзания в случае мелкого песка и ила.
4. Возможная активность раскопок поблизости.
5. Глубина залегания грунтовых вод
6. Минимальная практическая глубина фундамента не менее 50 см. Чтобы разрешить удаление верхнего слоя почвы и изменения уровня земли.

Следовательно, рекомендуемая глубина фундамента составляет от 1,00 до 1,5 м от первоначального уровня земли.

Бетонный фундамент должен сооружаться на прочном ненарушенном грунте, инженерной засыпке или крупнозернистом гравии. Стоячая вода, грязь, мерзлый грунт и другой мусор должны быть удалены. Если грунт земляного полотна некачественный, его необходимо выкопать и обеспечить слой гравия толщиной 100 мм. Допуски уровня подготовленного основания не должны превышать +5 мм, -15 мм.

Стоячая вода толщиной до 25 мм должна быть вытеснена бетоном, если она не смешивается с водой. Необходимо разработать надежное основание земляного полотна для удаления неподходящих материалов ниже расчетного основания основания. В случае чрезмерной выемки грунта его можно заполнить инженерным бетоном.

• Для достижения требуемой чистоты поверхности бетона материалы опалубки устанавливаются выборочно.
• Стыки между панелями опалубки должным образом герметизированы, чтобы предотвратить утечку раствора во время заливки и уплотнения бетона.
• Опалубка измеряется перед заливкой бетона. Это подтвердит верхнюю часть конкретных уровней, местоположение и выравнивание.
• В ситуации, когда опалубка выступает над уровнем бетона, уровень отмечается на каркасе меловой линией или гвоздями.
• Каркас фундамента отсортирован и выбран в соответствии с жесткостью, стабильностью для удержания веса влажного бетона во время укладки и достаточной прочностью.
•  Чтобы избежать значительных деформаций каркаса в процессе заливки бетона, каркас при необходимости усиливают.

• Для обеспечения устойчивости и непрерывности конструкции армирование фундамента имеет решающее значение. Крайне важно контролировать и изучать районы, которые были подвержены землетрясениям или если район находится на плохом грунте.
• Стальная арматура в фундаменте состоит из усиливающих стержней, расположенных поперечно, продольно или в обоих направлениях в направлении основания.
• Продольное армирование иногда используется для перекрытия небольших траншей и слабых мест или для увеличения прочности узких выемок.
• Поперечная арматура фундамента, как правило, не требуется, за исключением случаев, когда нагрузка на стену высока или несущая способность грунта недостаточна.
•  Расположение продольных или поперечных арматурных стержней будет в центре фундамента с минимальным покрытием 75 мм по бокам и внизу.
• Усиление фундамента можно установить на кирпичи, стулья, конструкции или другие опорные устройства.
• Минимальное расстояние между отдельными стержнями должно составлять 150 мм.
• После установки арматурного стержня должны быть визуально одобрены и осмотрены следующие элементы.
• Минимальный размер арматуры 16 мм.
• Допуск положения арматурных стержней не должен превышать ±6 мм.
• Арматурные стержни должны быть уложены внахлест для обеспечения полной прочности стержней на растяжение поперек стыка в случае, если они не могут быть установлены одной длиной для удовлетворения требований.
• В соответствии с ACI-318 минимальная длина нахлеста в 40 раз превышает диаметр арматурного стержня для соединений в арматуре.
• Расстояние между соединенными внахлестку или сращенными стержнями не должно превышать 6 дюймов или восьмикратного диаметра арматурного стержня, в зависимости от того, что меньше.

1. Прочность бетона должна быть не менее 17 МПа. Это необходимо увеличить, если фундамент подвергается воздействию агрессивных условий окружающей среды и сил землетрясения.
2. Бетонное покрытие должно быть толщиной 75 мм для фундамента, находящегося в непосредственном контакте с грунтом.
3. Укладка бетона для фундаментов может осуществляться любым традиционным способом, включая прямой желоб, тачки, кран, насос или конвейер.

Время снятия опалубки 12 часов. Опалубку снимают не ранее, чем через 12 часов после окончания бетонных отделочных работ.

После снятия опалубки и завершения отверждения каждая бетонная конструкция должна быть визуально осмотрена на наличие поверхностных дефектов. Проверяемые точки должны быть следующими:

1. Уровни готового бетона.
2. Выравнивание готового бетона.
3. Выравнивание и выравнивание закладных элементов, таких как анкерные болты.
4. Допуски для уровней и выравниваний

Готовая поверхность бетона должна быть проверена на наличие следующих дефектов:

1. Соты.
2. Отслаивание и пыление.
3. Трещины.
4. Депрессии.
5. Выпуклости.
6. Резкие нарушения

1. Взломать весь треснувший и непрочный бетон на глубину более 50 мм. Удалите бетон за арматурой, в местах, где арматура оголяется.
2. Для корродированной арматуры рыхлые чешуйки ржавчины удаляются проволочной щеткой. Обработайте арматуру антикоррозийным грунтом.
3. Края перьев удаляются по периметру надрезанного участка с помощью дисковой шлифовальной машины.
4. Чистой водой очистить подготовленную поверхность от пыли и грязи. Используйте чистую воду для удаления пыли и грязи с подготовленной поверхности.
5.  Используйте вымытые вручную заполнители, чтобы упаковать их в область взлома, чтобы убедиться, что они закреплены с помощью тонкой проволочной сетки.
6. Используйте надежный каркас с подходящими стяжками для установки герметичного каркаса на подготовленную поверхность.
7. Убедитесь, что подготовленная поверхность и заполнители достигли состояния насыщенной сухой поверхности (SSD). Используйте ручной растворонасос через впускные отверстия для подачи чистой воды в сборку опалубки.
8. Подагра смешивается с достаточным количеством воды с помощью смесительного барабана. При перемешивании следите за тем, чтобы затирка приобрела однородную консистенцию.
9. Используйте впускные отверстия для подачи цементной смеси в сборку опалубки. Процесс заливки начинается самым нижним входным отверстием. Закройте первый порт и заполните раствор через соседний входной порт, как только увидите, что раствор выходит из соседнего порта. Следуйте последовательности заливки раствором, пока вся опалубка не будет заполнена раствором.
10. Снимите сборку опалубки и вылечите с помощью влажных мешков или отвердителя.
11. При необходимости отшлифуйте поверхность до гладкости.

Заключение

Создание фундамента — сложный процесс, и соблюдение правильных процессов и методов имеет решающее значение. Недостатки в фундаменте могут привести к серьезным структурным дефектам, таким как трещины, наклон или даже падение здания. Очень важно найти правильного партнера по строительству. В Constructure у нас есть только нужные инструменты и рабочая сила с нужными навыками и опытом. Соблюдение правильных техник и практик является гарантией. Свяжитесь сегодня со всеми вашими вопросами и потребностями, связанными со строительством.

Геотехнические работы — Гражданское строительство

Фундамент является одной из основных частей конструкции. Он определяется как та часть конструкции, которая передает нагрузку от возведенной на ней конструкции, а также ее вес на большую площадь грунта таким образом, что величина не превышает предельную несущую способность грунта и осадку. всей конструкции остается в допустимых пределах. Фундамент – это часть конструкции, на которой стоит здание. Твердый грунт, на котором он стоит, известен как фундамент.

Зачем нужен фундамент

Фундамент должен выполнять следующие задачи:

• Распределять вес конструкции на большой площади грунта.
• Избегайте неравных расчетов.
• Предотвращает боковое смещение конструкции.
• Повышение устойчивости конструкции.

Почему существуют разные типы фундамента

Поскольку мы знаем, что существуют разные типы грунта, несущая способность грунта различна для каждого типа грунта. В зависимости от профиля почвы, размера и нагрузки конструкции инженеры выбрали разные типы фундаментов.

В целом все фундаменты делятся на две категории, — мелкозаглубленные и глубокозаглубленные. Термины «мелкий» и «глубокий фундамент» относятся к глубине почвы, на которой он расположен. Как правило, если ширина фундамента больше глубины, он обозначается как «неглубокий фундамент». Если ширина меньше глубины фундамента, он называется «глубоким фундаментом». Однако глубокий и неглубокий фундамент можно классифицировать, как показано в следующей таблице.

Основные характеристики различных типов фундаментов вместе с их изображениями приведены ниже. Поскольку экономическая целесообразность является одним из основных факторов при выборе типа, она также кратко обсуждается для каждого типа. Чтобы узнать о других факторах, влияющих на диапазон фундаментов, прочтите: Факторы, учитываемые при выборе фундамента.

Поскольку глубина мелкозаглубленного фундамента мала и экономична, это наиболее популярный тип фундамента для легких конструкций. Ниже рассмотрены несколько типов мелкозаглубленных фундаментов.

Типы мелкозаглубленных фундаментов

Ниже приведены типы неглубоких фундаментов.

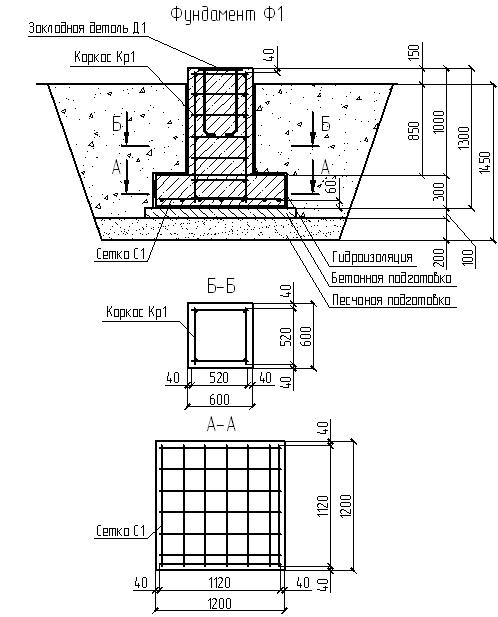

1. Изолированный распорный фундамент

Это наиболее распространенный и простой тип мелкозаглубленного фундамента, поскольку он является наиболее экономичным. Обычно они используются в неглубоких сооружениях для транспортировки и распределения концентрированных нагрузок, вызванных, например, столбами или колоннами. Обычно они используются для обычных зданий (обычно до пяти этажей).

Изолированный фундамент представляет собой фундамент непосредственно в основании сегмента. Как правило, каждый раздел имеет свою основу. Они напрямую передают нагрузку от колонны на грунт. Она может быть прямоугольной, квадратной или круглой. Он может состоять как из армированного, так и из неармированного материала. Однако для неармированного основания высота основания должна быть более заметной, чтобы обеспечить необходимое распределение нагрузки. Их, возможно, следует использовать, когда совершенно ясно, что под всей структурой не произойдет никаких различных осадок. Распространение фундаментов недопустимо для ориентации больших нагрузок. Это делается для того, чтобы уменьшить крутящие моменты и силы сдвига в их основных областях.

Размер фундамента можно приблизительно рассчитать, разделив общую нагрузку на основание колонны на допустимую несущую способность грунта.

Ниже приведены типы фундаментов.

1. Одинарный блочный фундамент.
2. Ступенчатое основание для колонны.
3. Наклонное основание для колонны.
4. Фундамент стены без ступеньки.
5. Ступенчатое основание для стен.
6. Ростверковый фундамент.

Чтобы решить, когда использовать мелкозаглубленный фундамент, необходимо знать, когда это экономически выгодно. Это экономично, когда:

• Нагрузка на конструкцию относительно низкая.
• Столбцы расположены не близко.
• Несущая способность грунта высокая на небольшой глубине.

2. Фундамент стены или ленточный фундамент

Фундамент стены также известен как сплошной фундамент. Этот тип используется для распределения нагрузок несущих конструкций или ненесущих стен на землю таким образом, чтобы не превышался предел несущей способности грунта. Он проходит вдоль стены. Ширина стенового фундамента обычно в 2-3 раза больше ширины стены.

Фундамент стены представляет собой непрерывную полосу плиты по всей длине стены. Для возведения стеновых фундаментов применяют камень, кирпич, железобетон и др.

• Из-за блочных стен цоколь состоит из нескольких рядов кирпичей, причем наименьший ряд, как правило, в два раза превышает ширину вышележащей стены.
• Из-за каменной кладки стен противовесы могут быть 15 см, а статуи хода — 30 см. Вдоль этих линий размер фундаментов немного больше, чем размер фундаментов блочных перегородок.
• Если куча на стене значительна или грунт имеет низкий предел несущей способности, может быть предоставлен этот тип железобетонного фундамента.

Фундамент стен экономичен, если:

• Передаваемые нагрузки имеют небольшую величину.
• Укладывается на плотный песок и гравий.

3. Комбинированный фундамент

Комбинированный фундамент очень похож на изолированный фундамент. При тщательной расстановке колонн сооружения или низкой несущей способности грунта и их перекрытии друг друга предусматривается комбинированное основание. По сути, это смесь различных опор, в которой используются свойства различных балансов в одной опоре в зависимости от необходимости конструкции.

Фундаменты, которые сделаны общими для более чем одной колонны, называются комбинированными фундаментами . Существуют различные типы комбинированного фундамента, в том числе плитный, плитно-балочный, а также прямоугольный, стропильный и ленточный. Они могут быть квадратными, тавровыми или трапециевидными. Основной задачей является равномерное распределение нагрузок по всей площади фундамента, для этого необходимо совместить центр тяжести площади фундамента с центром тяжести суммарных нагрузок.

Комбинированные фундаменты экономичны, когда:

• Колонны расположены близко друг к другу.
• Когда колонна находится близко к границе участка, а изолированный фундамент пересекает границу участка или становится эксцентричным.
• Размеры одной стороны фундамента ограничены меньшим значением.

4. Консольный или ленточный фундамент

Ленточный фундамент похож на комбинированный. Причины рассмотрения или выбора ленточного фундамента идентичны комбинированному.

В ленточном фундаменте фундамент под колонны строится отдельно и связывается ленточной балкой. Как правило, когда край фундамента не может быть продлен за границу участка, внешний фундамент соединяется ленточной балкой с внутренним фундаментом.

5. Плотный или матовый фундамент

Наслонный или матовый фундамент используются там, где другие неглубокие или свайные фундаменты не подходят. Это также рекомендуется в ситуациях, когда несущая способность грунта недостаточна, нагрузка на конструкцию должна быть распределена по большой площади или конструкция постоянно подвергается ударам или рывкам.

Сплошной фундамент состоит из железобетонной плиты или тавровой балки, уложенной по всей площади конструкции. В этом типе в качестве фундамента выступает вся плита цокольного этажа. Общая нагрузка конструкции распределяется равномерно по всей площади конструкции. Это называется плотом, потому что в этом случае здание кажется судном, которое плывет по морю земли.

Фундаменты на плотных плитах экономичны, когда:

• Грунт слабый и нагрузка должна распределяться на большую площадь.
• В структуру входит подвал.
• Столбцы расположены близко друг к другу.
• Другие виды фундаментов невозможны.
• Дифференциальная осадка должна быть предотвращена.

Вы также можете прочитать:

• Фонд RAFT — когда использовать, типы, строительство
• Преимущества и недостатки в рамках Raft Foundation

Deep Foundation 9007

Deep Foundation 9007

. Ниже.

Типы глубоких фундаментов.

Ниже приведены типы глубоких фундаментов.

1. Свайный фундамент

Свайный фундамент является распространенным типом глубокого фундамента. Они используются для снижения затрат, а также когда по соображениям состояния грунта желательно передать нагрузки на пласты грунта, которые находятся за пределами досягаемости мелкозаглубленных фундаментов.

Ниже приведены типы свайных фундаментов.

1. В зависимости от функции или использования
   1. Шпунтовые сваи
   2. Load Bearing Piles
   3. End Bearing Piles
   4. Friction Piles
   5. Soil Compactor Piles
2. Based on Materials and Construction Method
   1. Timber Piles
   2. Concrete Piles
   3. Steel Piles
   4. Composite Piles

Pile представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая передает нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.

Свая представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая распределяет нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.

Свайные фундаменты экономичны, когда

• Грунт с большой несущей способностью залегает на большей глубине.
• Когда есть вероятность строительства оросительных каналов в близлежащем районе.
• Когда очень дорого обеспечить плот или ростверк.
• Когда фундамент подвергается сильной сосредоточенной нагрузке.
• В болотистых местах.
• Когда верхний слой почвы сжимаем по своей природе.
• В случае мостов, когда размыв больше в русле реки.

Его также можно классифицировать на основе его материала и механизма передачи нагрузки или функции. Несколько типов свайных фундаментов показаны на следующей схеме.

2. Фундамент для причала

Причал – подземное сооружение, передающее более массивную нагрузку, которую не могут нести мелкозаглубленные фундаменты. Обычно он мельче, чем сваи. Столбчатый фундамент обычно используется в многоэтажных строениях. Поскольку базовый регион определяется стратегией плана для регулярного учреждения, испытание на нагрузку с одной опоры исключается. В связи с этим он становится все более известным в стесненных условиях.

Рисунок: Фундамент для пирса

Фундамент для пирса представляет собой цилиндрический конструктивный элемент, который передает большую нагрузку от надстройки на грунт с помощью концевой опоры. В отличие от свай, он может передавать нагрузку только на подшипник, а не на поверхностное трение.

Основание пирса является экономически выгодным, когда:

• Слои здоровой породы лежат под слоем разложившейся породы наверху.
• Верхний слой почвы представляет собой жесткую глину, сопротивляющуюся забиванию несущей сваи.
• Когда на грунт необходимо перенести тяжелый груз.

Фундамент для столбов имеет множество преимуществ:

• Имеет широкий ассортимент по конструкции. Есть разные материалы, которые мы можем здесь создать, чтобы создать стильный вид, и это остается в пределах нашего лимита расходов.
• Экономит деньги и время, поскольку не требует удаления тонны цемента.
• Пределы опоры можно увеличить за счет недостаточного развертывания основания.

Наряду с преимуществами, он имеет и несколько недостатков:

• При повреждении одного поста или дока это может нанести критический урон всему заведению.
• Без надлежащей защиты жизненная сила может быть расточительна.
• Полы должны быть надежно защищены и защищены от тварей.

3. Фундамент кессона

Фундамент кессона представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, строительства плотины и т. д. Он обычно используется в сооружениях, требующих фундамента под рекой или подобными водоемами. Причиной выбора кессона является то, что его можно доставить в нужное место, а затем погрузить на место.

Рисунок: Кессонный фундамент

Кессонный фундамент представляет собой готовый полый цилиндр, вдавленный в грунт до нужного уровня, а затем заполненный бетоном, который в конечном итоге превращается в фундамент. Он в основном используется в качестве опор моста. Кессоны чувствительны к процедурам строительства и не имеют опыта строительства.

Существует несколько типов кессонных фундаментов.

1. Коробчатые кессоны.
2. Плавающие кессоны.
