Армирование ленточного фундамента шириной 20 см: Схема армирования ленточного фундамента: арматурный каркас своими руками

Армирование ленточного фундамента шириной 60, 50, 40, 30, 25 см своими руками + фото чертежей и видео монтажа

Ленточный фундамент представляет собой сплошную бетонную опору, размещенную под всеми несущими стенами дома.

Конструкция подобных оснований достаточно проста.

Степень прочности, устойчивости к возникающим нагрузкам и несущая способность образуют оптимальное сочетание, позволяющее использовать ленточный тип фундамента в большинстве построек.

С некоторыми дополнениями этот вид способен служить на разных видах грунта и в относительно неблагоприятных геологических условиях.

Основным элементом конструкции является арматурный каркас, обеспечивающий прочность ленты и устойчивость к напряжениям.

Содержание статьи

• 1 Нужно ли армировать ленточный фундамент?
• 2 Как работает арматура
• 3 Как выбрать бетон
• 4 Виды арматуры
• 5 Как правильно выбрать диаметр арматуры
• 6 Основные способы армирования
• 7 Расчет количества арматуры
• 8 Основные правила армировки
• 9 Как правильно уложить арматуру
• 10 Шаг армирования
• 11 Вязка арматурной сетки
• 12 Схема монтажа
• 13 Армирование углов
• 14 Армирование подошвы
• 15 Полезное видео
• 16 Заключение

Нужно ли армировать ленточный фундамент?

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Виды арматуры

Существует два вида арматуры:

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

Как правильно выбрать диаметр арматуры

Существует достаточно точный способ определения сечения арматуры. Вычисляется площадь сечения ленты (произведение ширины на высоту), результат умножается на 0,001. Полученное значение является суммарной площадью сечения арматурного каркаса.

Остается по таблицам подобрать нужный диаметр прутков с учетом конструкции решеток.

Согласно требованиям СНиП, расстояние между крайними горизонтальными прутками не должно быть более 40 см. Поэтому для ленты шириной в 30, 40 или 50 см горизонтальные решетки будут состоять из двух стержней.

Обычно строители не производят сложных расчетов, используя для данных размеров соответственно 10, 12 и 14-мм стержни. ленты 30-50 см является наиболее распространенным вариантом, поэтому поведение материала изучено достаточно хорошо, и такой выбор имеет немалый запас прочности.

Выбор поперечной (вспомогательной) арматуры производится по принципу достаточности — диаметр тонких стержней не должен быть менее половины диаметра рабочей арматуры. Обычно руководствуются этим требованием.

Основные способы армирования

Существуют следующие способы:

• Стержневое армирование при помощи арматурных прутков из металла или композитных материалов.
• Дисперсное — усиление стяжек с помощью волокнистых материалов или металлической стружки.
• Слоевое армирование представляет собой послойное нанесение раствора с промежуточной установкой армирующих сеток.

Для усиления ленточного фундамента возможно применение только стержневого способа. Используются два варианта — с двумя и с тремя рабочими стержнями в горизонтальных решетках. Выбор нужного варианта обусловлен шириной ленты.

Поскольку требованиями СНиП расстояние между крайними стержнями в решетке ограничено до 40 см, использование трех стержней требуется для основания шире 50 см. При этом, можно применить три и даже более стержней и на узкой ленте.

Нормы СНиП ограничивают минимальное расстояние между соседними прутками в два диаметра, что позволяет собрать достаточно плотную решетку. Однако, такого никогда не делается, поскольку это нецелесообразно и создает непроизводительный расход арматуры.

Расчет количества арматуры

горизонтальной арматуры производится путем вычисления общей длины ленты (сумма всех участков) и умножения ее на количество горизонтальных стержней (от 4 до 6 и более). Для определения количества вспомогательных прутков надо вычислить длину (периметр) одного хомута и умножить его на общее количество.

Расстояние между двумя соседними хомутами (шаг), согласно СНиП, не должно превышать ширины каркаса, т.е. расстояния между горизонтальными крайними прутками. Общую длину ленты надо разделить на это расстояние, в результате получается количество хомутов.

Приобретая материал, рекомендуется увеличивать нужное количество на 10 %, чтобы иметь некоторый запас на случай ошибки.

Основные правила армировки

С точки зрения прочности, оптимальным способом было бы внешнее расположение арматурного каркаса.

Но на практике это невозможно по ряду причин, основными из которых являются:

• Склонность металла к коррозии.
• Невозможность установки каркаса на длинные или погруженные в грунт блоки.
• Поверхность должна быть ровной и готовой к присоединению других элементов постройки.

По этим и другим причинам используется внутреннее армирование, которое защищает металл от коррозии и решает ряд других вопросов. Недостатком является необходимость выполнять множество действий, нужных только для фиксации арматуры в неподвижном состоянии до момента застывания раствора.

Это означает излишний расход материала, нерациональные трудовые вложения, расход времени. Но других вариантов армирования нет, используемая методика проверена многими десятилетиями и показала свою надежность и эффективность.

Как правильно уложить арматуру

Сборка прямых участков каркаса производится в непосредственной близости от траншеи. Это важно, так как вес сооружения достаточно велик, а перемещать его чаще всего приходится вручную. Сборка производится одним из способов (сварка или вязка), из которых предпочтение отдается вязке.

Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата.

Есть и еще одна причина — сварной шов на арматуре ломкий и не всегда выдерживает нагрузки при перемещении или заливке, а проволочное соединение имеет некоторую степень свободы и обладает за счет этого определенной эластичностью.

Собранные прямые части каркаса укладываются в подготовленную траншею, обвязываются углы, после чего каркас готов к заливке бетона.

Шаг армирования

Шаг армирования — это расстояние между соседними хомутами или вертикальными вспомогательными стержнями. Он равен расстоянию между крайними горизонтальными прутками, хотя на практике его нередко увеличивают из экономии.

Это опасное решение, так как сборка производится вне траншеи, отдельные части придется поднимать и укладывать в траншею, что для незаконченной конструкции является тяжелым испытанием. Если по каким-либо причинам каркас собирают прямо в траншее, то шаг можно несколько увеличить, но слишком ослаблять каркас не следует.

Вязка арматурной сетки

Для вязки используется мягкая отожженная стальная проволока толщиной 1-2 мм. Она нарезается на заготовки длиной 25-30 см.

Процесс :

• Отрезок проволоки сгибается пополам. Получившаяся полупетля заводится под перекрестный стык стержней в диагональном направлении.
• Концы полупетли поднимаются вверх, чтобы проволока обхватила соединяемый узел.
• Вязальный крючок острием заводится в петлю, опираясь при этом на другой конец проволоки. Вращательными движениями концы закручиваются, плотно стягивая соединяемые стержни.
• Для вязки продольных соединений используется тот же метод. Отличие лишь в положении проволоки — она обхватывает оба соединяемых стержня в поперечном, а не в диагональном направлении.

Вязальный крючок можно приобрести в магазине, но проще изготовить его самостоятельно. Надо взять кусок стальной проволоки толщиной 405 мм, несколько заострить и загнуть один конец примерно на 1,5-2 см.

Для удобства работы крючок можно слегка выгнуть в средней части. Приемы работы с ним просты, но требуют некоторого навыка, который появляется очень быстро.

Схема монтажа

Усиление ленточного фундамента производится, как правило, с помощью металлического арматурного каркаса, собранного сварным способом или связанного специальной мягкой стальной проволокой.

Рабочие стержни устанавливаются в горизонтальном положении таким образом, что в сечении образуют прямоугольник со сторонами, на 10 см меньшими, чем ширина и высота бетонной ленты.

Такое соотношение обеспечивает глубину погружения прутков в бетон, при которой несущая способность достаточно высока, но материал надежно защищен от коррозии. Вертикальная арматура служит для фиксации несущих стержней в нужном положении во время и затвердения бетона.

Оба этих процесса вызывают значительные нагрузки, поэтому от прочности соединения зависит качество армирования.

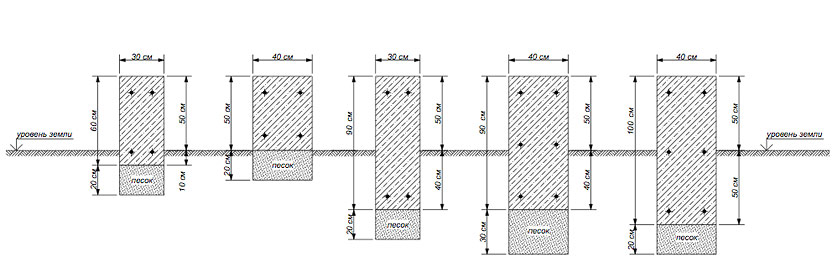

Фото чертежа:

Армирование углов

Угловые элементы ленточного фундамента, к которым относятся и Т-образные примыкания, армируются путем установки изогнутых анкеров — отдельных стержней, согнутых под нужным углом.

Углы фундамента испытывают повышенные напряжения, поэтому наличие дополнительной анкеровки необходимо для увеличения прочности соединения каркаса и повышения несущей способности данного участка ленты.

Основными ошибками, часто встречающимися при армировании углов, являются:

• Использование только внешнего контура, с недостаточной анкеровкой внутренней части угла.
• Отсутствие соединения между внешними и внутренними стержнями.
• Отсутствие механической связи между подошвой и каркасом.
• Неправильное размещение точек соединения стержней.

Использование анкеров и грамотное соединение с основными элементами армпояса позволяет избежать ошибок и усилить ответственные участки каркаса.

Армирование подошвы

Подошва фундамента является участком, испытывающим максимальные нагрузки пучения или боковое давление от почвенных вод. Существуют различные способы усиления подошвы, которые обеспечивают качественное соединение с бетонной подготовительной частью, но они применяются для строительства промышленных ответственных сооружений.

Для армирования подошвы фундамента малоэтажного жилого дома принято использовать армировочные сетки, увеличивающие прочность и неподвижность нижней части ленты. Сетка механически соединяется с основным каркасом, это особенно важно, если имеет большую ширину, чем сама лента.

ОБРАТИТЕ ВНИМАНИЕ!

Используются готовые или сварные сетки с поперечным расположением стержней. Для участков, расположенных на сложных грунтах, рекомендуется использовать сварные конструкции из рабочих стержней, способные выдерживать нагрузки во всех направлениях.

Полезное видео

В данном видео вы узнаете, как производится армирование ленточного фундамента:

Заключение

Армирование ленточного фундамента — основная операция, без которой все остальные работы становятся нецелесообразными. Сезонные подвижки почвы, изменение уровня грунтовых вод, тектонические воздействия и прочие факторы влияния требуют от основания прочности и способности сопротивляться возникающим нагрузкам.

Эти качества способен обеспечить только грамотно и тщательно сформированный армпояс, образующий внутренний скелет бетонной ленты и компенсирующий все осевые растягивающие нагрузки.

Армирование ленточного фундамента своими руками

Армирование монолитного фундамента ленточного типа направлено на повышение прочностных характеристик, что дает возможность устройства устойчивой основы при небольшом расходе материала. В качестве нормативов для армирования оснований применяют СНиП 52-01-2003. В нем указан порядок по расчету количества и возможные схемы.

Арматура в ленточном фундаменте должна соответствовать нагрузкам, которые будут действовать на основание как со стороны здания, так и со стороны почвы, чтобы обеспечить усиление ленточного фундамента. Полученное основание, выполненное по всем технологическим рекомендациям, долговечно, надежно, устойчиво к климатическим и механическим воздействиям. В данном материале рассматривается, как армировать ленточный фундамент своими руками.

Содержание

Подготовительные работы

Любое строительство начинается с расчистки территории: уборки мусора и расчистки площадки от верхнего почвенного слоя с растительностью. По плану на участок переносится разметка ленточного фундамента чертежи которого выполняет архитектор. С учетом всех габаритов строения по разметке роют траншею под фундамент. При необходимости закладывают подушку под основание. На подушку помещают слой гидроизоляции. Затем выставляют опалубку. Теперь можно переходить непосредственно к армированию траншеи.

Как нужно армировать ленточный фундамент под дом? Непосредственные работы по армированию можно разделить на подготовительные (вне траншеи) и само армирование ленты (оснащение траншеи). Первый этап подготовки это заготовка арматуры ленточного фундамента, проволоки, оборудования (укладка арматуры в ленточный фундамент требует применения подъемного крана или манипулятора) и инструмента (крючок, пистолет или шуруповерт для вязания узлов).

В проекте заложена схема армирования ленточного фундамента для дома с указанием необходимых параметров арматуры и нормы по вязанию элементов. На основании ее на заводе приобретают стальную арматуру и заготавливают проволоку для вязки.

Вторым этапом подготовки является вязка элементов конструкции. Для удобства выполняются прямоугольные блоки. Как уложить такие элементы? При большом весе можно воспользоваться услугами автокрана или манипулятора. Опускаясь в траншею, элементы связывают друг с другом. При этом создается единый железный каркас ленточного фундамента чертежи которого должны соответствовать полученным параметрам.

Необходимость армирования элементов фундамента

Армирование фундамента требуется для придания бетонному монолиту такой характеристики как растяжение. Пояснение — сам по себе бетон материал прочный, но совсем не пластичный. Он отлично справляется с нагрузками в направлении сжатия. Но вот при попытках его растяжения происходит разрушение слоя.

Чтобы при различных воздействиях на фундамент такого не произошло, внутрь бетонного основания помещают стальной скелет, который берет на себя все усилия по растяжению. Процент армирования рассчитывается с учетом от 3 до 5%. Правильное армирование ленточного фундамента гарантирует прочность каркаса ленточного фундамента и долгий срок службы.

Для строительства двухэтажного дома и более применимы варианты классической ленты и Т-образного ленточного фундамента. Технология армирования Т образного типа аналогична работе с обычной лентой, но необходимо также располагать арматуру в расширенном основании.

Правила армирования ленточного фундамента предусматривают укладку стальных стержней в вертикальном и горизонтальном положении (как для одноэтажного, так и для двухэтажного дома). При этом каждый испытывает свой тип нагрузки:

• горизонтальные минимизируют возможность разрыва и удерживают воздействия по изгибу;
• вертикальные укрепляют и упрочняют срез.

Поэтому монтаж арматуры для фундамента требует применения прутков разного сечения, на основании оказываемого на них воздействия.

Подошвы

Подошва под ленточный фундамент может быть применима на различных типах почвы. Особенно актуально ее использование на зыбком или торфяном грунте. Главное условие обустройства: размещение ниже уровня промерзания почвы от 20 до 30 см.

Как правильно сделать армирование подошвы? Оно осуществляется по тем же принципам, как и монолитного ленточного основания. Для начала нужно заглубиться до устойчивого слоя грунта.

Внимание! Многие специалисты советуют размещать ее на третьем после поверхности слое.

При этом стоит учитывать возможность пучения грунта, которое может разрушить основу. Чаше всего этому процессу подвержены глинистые почвы. Поэтому закладывая подошву на них необходимо заложить подошву ниже уровня промерзания. Если строительство ведется на крупнозернистом песчаном грунте, то достаточно заглубить на 0,5 м.

В процессе армирования нужно уделить внимание углам: арматура не должна упираться в угол, а в местах стыка стен монтируют согнутые прутья. Собранный каркас должен располагаться равноудаленно относительно стен опалубки. Заливая, обеспечивают покрытие каркаса слоем, минимальная толщина которого равна двум диаметрам прутов.

Углов

Как вязать углы арматуры? Правильное армирование углов ленточного фундамента обеспечивает прочность основания и долгий срок эксплуатации конструкции. Обусловлено это встречей на углах ленточного основания двух векторов давления от сходящихся стен. При этом суммарный вектор силы направлен внутрь строения.

Поэтому очень важно установить на угол для армирования согнутые горизонтальные пруты, не допуская стыкования двух отдельных блоков на границе стен. Чтобы согнуть арматуру сечением от 14 мм применяют специальные станки. Если используется меньший диаметр, то можно выполнить работу вручную. Обвязка арматуры выполняется проволокой.

Важно! Не допускается сварка арматуры между собой.

Армированный по всем правилам угол является гарантом устойчивости всего каркаса.

Ленты

Прежде чем приступить к обустройству фундамента, необходимо ознакомиться с правилами: как правильно армировать ленточный фундамент своими руками. Есть варианты армирования только верха или только низа ленты. Но если проанализировать те силы, которые воздействуют на основание, а именно со стороны стен дома вес конструкции и со стороны земли силы морозного пучения, то приходят к выводу обоснованности комплексно всей ленты.

При этом допустимая ширина арматурного каркаса должна быть уменьшенной по соотношению с будущим монолитом. Процент армирования требует, чтобы вся железная конструкция была погружена в бетон.

Важно! Самой оптимальной схемой армирования является связывание каркаса из квадратных или прямоугольных блоков, с расположением по периметру осей, соблюдая все правила обвязки.

Схемы вязки арматуры

Как правильно вязать арматуру для ленточного фундамента? При вязке арматуры применимы узлы, которые включает любая схема армирования ленточного фундамента:

• Простой узел. Стандартный метод как вязать арматуру для ленточного фундамента между собой. Для выполнения берут проволоку отрезком 15 см. Ее нужно согнуть пополам. Далее полученный кусок опять сгибают. Получается небольшой крючок. Просовывают один край проволоки под связываемые стальные пруты. После просовывают крючок через петлю, хватая противоположный конец и делают оборот. Затем натягивают крючок и продолжают крутить проволоку до отрыва.
• Мертвый узел. Применим в качестве основного при закреплении арматуры в балках и колоннах, состоящих из прутков и хомутов. Он надежно соединяет стальные пруты с углом хомута. Для его выполнения потребуется немного практических навыков.

Схема вязки арматуры таким узлом:

1. Взять отрезок проволоки от 20 до 40 см (зависит от диаметра арматуры). Согнуть ее пополам.
2. Продеть получившуюся петлю под низ прута слева от хомута, оставив около 4 см, чтобы завершить вязку.
3. Провести проволоку поверх хомута и загнуть под прут.
4. Вязальный крючок вставить в петлю и зацепить другой конец проволоки.
5. Потянуть на себя, скручивая в нескольких оборотах, чтобы проволока крепко сжалась, или петля оторвалась.

Важно! Чтобы прочно связать, нужно плотно прижимать проволоку, арматуру и хомут.

Правильная вязка арматуры для ленточного фундамента зависит от метода соединения и сложности изготавливаемого каркаса. При выполнении армирования сложной конструкции узлы нужно комбинировать. В начале пруты скрепляют мертвым узлом. Затем для надежности фиксируют простыми, располагая их крест-накрест.

При выборе схемы армирования учитывают тип ленточного основания. Армирование фундамента мелкого и среднего заглубления требует использовать два пояса арматуры: сверху и снизу ленты. Если основание закладывается на глубину свыше 1 м, то требуется применение 3 поясов.

Вязка композитной арматуры

В современных реалиях начинают усиливать фундамент стеклопластиковой арматурой. Вязка стеклопластиковой арматуры для ленточного фундамента имеет свои нюансы. Применимы несколько способов, чтобы связать композитную арматуру.

1. При помощи вязального крючка.

Как вязать стеклопластиковую арматуру для основания крючком? Для этого применяют специальную проволоку термообработанного типа сечением 0,8-1,2 мм. Она не потеряет своих свойств и не порвется даже при сильных и многократных скрутках. Применение оцинкованной проволоки снижает риск коррозии, что продлевает срок службы фундамента. Выполнение узлов на арматуре из стеклопластика аналогично с вязкой стальной арматуры.

2. Вязальным пистолетом.

Такая вязка стеклопластиковой арматуры для ленточного фундамента позволяет за более короткое время выполнить большой объем работы. Как вязать пластиковую арматуру для обеспечения прочности? В пистолет вставляется специальная проволока, намотанная на катушку. Он позволяет равномерно затягивать все узлы. Минус такой работы в высокой стоимости оборудования.

3. Хомуты из пластика.

Как вязать пластиковую арматуру хомутами? Очень просто. Этот процесс не требует особых умений, при этом обеспечивает надлежащую фиксацию прутов. Также плюсом является минимальные затраты на материал. Но есть и ряд минусов: по такому каркасу нельзя ходить; возможно нарушение целостности при заливке.

4. Клипсы из пластика.

При изготовлении клипс применяют прочный пластик, устойчивый к агрессивным воздействиям веществ и окружающей среды. Как вязать стеклопластиковую арматуру для фундамента клипсами? В клипсу вдавливается стержень до характерного щелчка. Минус: при необходимости разборки каркаса клипса ломается.

Инструменты и материалы для армирования

При строительстве частного дома армирование фундамента начинается с приобретения материала и инструмента. Выполнять вязку арматуры можно несколькими приспособлениями.

Крючок для ручного вязания. Самый простой и доступный способ соединить арматуру. Гарантирует жесткость и прочность соединения. Минусом применения крючка является усталость пальцев и кистей рук при большом объеме работ.

Вязальный пистолет. Максимальная скорость вязания: 1 узел в секунду. При этом проволока подается автоматически и равномерно одинаковыми петлями связывает все соединения. Минусами работы таким пистолетом являются: необходимость электричества для питания; высокая цена; необходимость покупки специальной проволоки; сложный механизм подачи требует регулярного обслуживания и ремонта.

Шуруповерт. Чтобы сэкономить на приобретении вязального пистолета, часто применяют шуруповерт, вставив в качестве насадки загнутый гвоздь. Но для возможности его использования нужно выбрать мощный инструмент, чтобы обеспечить качественное затягивание проволоки.

Процесс армирования

Армирование ленточного фундамента своими руками включает установку арматуры и закладку элементов. Хоть применение стали в качестве укрепляющего материала дорогостоящий процесс, но процент армирования 3% от объема всей ленты является рациональным. В виде закладных деталей применяют стальные пластины, уголки, трубки, болты, необходимые для обустройства отверстий, каналов, проемов для пропуска коммуникаций и других элементов.

Расположение арматуры в ленточном фундаменте чаще всего имеет прямоугольный вид. Такой каркас работает на минимизацию растяжения лучше всего. Чтобы осуществить правильный процесс установки арматуры, не профессионалу требуется пошаговая инструкция. Рассмотрим все особенности.

Как гнуть арматуру

При заложении любого каркаса из стали нужно обеспечить прочность угловых соединений. Недопустимо угловое соединение в виде пересечения прямых стальных прутов. Поэтому для угловых соединений необходимо согнуть арматуру. Чтобы это качественно сделать, нужно ознакомиться с несколькими правилами, как правильно гнуть арматуру для углов:

1. Запрещено греть место изгиба для облегчения процесса. Нагревание изменяет структурные свойства металла, и он будет хрупкий и ломкий.
2. Запрещено как-либо нарушать целостность прута (пилить, делать зарубки) для легкости сгибания. Такая заготовка при нагрузке легко лопнет.
3. При сгибании нужно использовать минимальный радиус. По нормативам радиус изгиба должен соответствовать до 15 диаметрам арматурного прута. Если изгиб слишком большого радиуса, то упругость стержня падает, снижая прочность каркаса.

Расчет шага

Расчет армирования представляет вычисление такого показателя как шаг арматуры – расстояние между арматурой продольного расположения. От того, с каким шагом выполнен армирующий каркас, зависит прочностная характеристика основания. Для расчета армирования ленточного фундамента онлайн калькулятор может упростить и ускорить процесс.

Армирование ленточного фундамента шириной 40 см допускает шаг арматуры в 20-30 сантиметров. Если здание тяжелое и грунт проблемный, этот показатель становится меньше.

Как рассчитать количество прутов? Обязательно учитывают габариты строения и основные несущие нагрузки. Чаще всего армирование ленточного фундамента под средне- и низкозглубленный фундамент осуществляется в двух поясах: верхний и нижний. Для среднезаглубленного фундамента, например 80 см, расстояние между поясами составит 70 см.

Теперь перейдем к пункту, какой шаг армирования при установке перемычек. На это также есть нормативы, указанные в СНиПе. Перевязки должны располагаться на расстоянии не менее 30 см.

Укладка продольной арматуры

Правильно сделать укладку арматуры в ленточный фундамент под дом помогут нормы СНиП. В них указано: чтобы правильно расположить продольные пруты в бетонном монолите, нужно провести расчеты в соответствии с типом конструкции, ее шириной и высотой в поперечном сечении.

При обустройстве фундамента нужно обеспечивать равномерное распределение нагрузки от цементного раствора по всему металлическому скелету. Это возможно, при соблюдении требований по соотношению продольных прутьев и высоты сечения: расстояние между арматурой равно или меньше высоты сечения, умноженной на 2, устанавливая не шире 40 см. Укладывать арматуру внецентренно сжатых линейных частей в изгибе допускается с шагом не превышающим 50 см.

Укладка поперечной арматуры

Правила укладывать арматуру в поперечной плоскости (по вертикали) можно найти также в СНиПах. При этом шаг поперечной арматуры обеспечивает равномерное  распределение нагрузки между бетоном и арматурой, не допуская появления трещин под наклоном.

Для этого  уложить арматуру в траншею нужно на расстоянии, не превышающем ½ от высоты фундамента. Но уложенные прутки допустимо располагать шириной 30 см не более.  Таким образом выполненный поперечный крепеж способен увеличить прочностные характеристики основания. Стеклопластиковую арматуру для ленточного фундамента укладывают по тем же параметрам, учитывая шаг армирования ленточного фундамента

Процесс вязки

Вяжется арматура для фундамента вне опалубки, учитывая необходимые габариты в виде отдельных прямоугольных блоков. Собирать их затем будут, переместив в траншею, где осуществляется перевязка элементов между собой для получения единого каркаса.

Важно! Связка арматуры преимущественно выполняется с использованием вязальной проволоки. Однако, если для работы берут марку стали с символом «С», то сварить арматуру для фундамента такого типа допускается.

Важным требованием при подготовке блоков является недопущение выхода концов стальной арматуры за пределы бетонного покрытия. То есть вяжется она так, чтобы со всех сторон опалубки не было соприкосновения с арматурой. Рекомендованное расстояние  шириной 50 мм.

Увязка арматуры скелета бетонного монолита должна производиться при помощи вязальной проволоки так, чтобы обеспечить прочное соединение. Не должно остаться расшатанных деталей, все узлы протягиваются до предела.

Углы фундамента

Как правильно армировать углы у ленточного фундамента? Соблюдение всех технологических стандартов по вязке углов арматуры ленточного основания очень важно, так как на них приходится большая нагрузка со стороны стен: давящее вовнутрь напряжение двух векторов. Как говорилось выше, углы связывают из предварительно согнутых стальных прутов.

Такая вязка арматуры на углах ленточного фундамента обеспечивает создание полностью армированного основания, а не наличие отдельных железных балок.

Вязка углов арматуры для основания осуществляется при помощи хомутов. При этом все стыковые части дополнительно укрепляются Г-образными или П-образными элементами. Шаг армирования в таких местах составляет 3/8 от высоты фундамента, но не меньше 25см. При этом в самом углу и перекрестии шаг уменьшают в два раза. Правильное армирование углов ленточного фундамента залог его долговечности.

Возможные ошибки армирования

Чаще всего ошибки в процессе армирования фундамента возникают из-за некомпетентности рабочих, отсутствия опыта в такой работе и несвоевременного контроля за процессом со стороны руководства. Также эти ошибки свойственны, когда армирование ленточного фундамента своими руками в целях экономии осуществляет сам хозяин.

Наиболее распространенными ошибками при сборке стального каркаса являются:

• Непрочный каркас, который деформируется под тяжестью бетона.
• Недостаточность защитного слоя из бетона, укрывающего армопояс.
• Вне проектное увеличение параметров арматурного каркаса.
• Неправильное расположение основных стержней конструкции.
• Применение круглой гладкой арматуры при изготовлении некоторых деталей для армирования (отгибы, хомуты).
• Неправильный расчет марки и класса арматуры, не соответствующий будущим нагрузкам.

Когда возникает вопрос: можно ли сваривать арматуру для фундамента? Нужно помнить, что сварная конструкция становится хрупкой и ломкой после прогрева металла. Если планируется все-таки использовать электросварку для связки прутьев, для этих целей допускается применение стали с пометкой «С».

Важно! Основная часть ошибок, которые кажутся незначительными, в процессе эксплуатации здания может привести к нарушению целостности фундамента и его деформации.

Поэтому стоит следовать заложенным в проекте параметрам, чтобы правильная армировка обеспечила все необходимые прочностные характеристики основания.

Таким образом, процесс армирования фундамента — важная часть при строительстве здания. От правильно осуществленной заготовки каркаса основания, зависит целостность, прочность и долговечность всей конструкции. Стоит учитывать нормы СНиП вязки арматуры для дома и четко следовать инструкции по всем этапам работы. Армирование ленточного фундамента своими руками желательно выполнять после консультации со специалистом, получив рекомендации.

Строительство фундаментов стен – материалы и размеры

🕑 Время прочтения: 1 минута

Фундаменты стен – это насыпные или распорные и ленточные фундаменты, которые используются для поддержки несущих или ненесущих стен для передачи и распределения нагрузок на грунт в таком таким образом, чтобы не превышалась несущая способность грунта. В дополнение к предотвращению чрезмерной осадки и вращения и обеспечению достаточной безопасности от скольжения и опрокидывания.

Фундамент стены проходит вдоль стены. Размер фундамента и толщина стены фундамента определяются исходя из типа грунта на участке. Ширина основания стены обычно в 2-3 раза больше ширины стены.

Фундамент стены может быть изготовлен из камня, кирпича, простого бетона или железобетона. Экономичный фундамент стены может быть построен при условии, что нагрузка, которую необходимо передать, имеет небольшую величину, а нижележащий слой почвы состоит из плотного песка и гравия. Поэтому стеновой фундамент лучше всего подходит для небольших построек.

Состав:

• Конструкция фундаментов стен
  • 1. Фундамент кирпичной стены
  • 2. Фундамент каменной кладки
  • 3. Железобетонное основание стены

1. Кирпичное основание стены

• В случае кирпичных стен основание состоит из нескольких рядов кирпичей, самый нижний ряд обычно в два раза шире вышележащей стены.
• Увеличенная ширина фундамента стены достигается за счет отступов по 5 см с каждой стороны стены.
• Глубина каждого ряда может быть в один кирпич или кратна толщине кирпича.
• Основание несущей стены опирается на ровное бетонное основание, выступающее на 10–15 см за край последнего выступа кирпича, как показано на рис. 1.
• Ширина у основания должна быть не менее ширины поддерживаемой стены плюс 30 см.

2. Фундамент стены из каменной кладки

• В случае стен из каменной кладки смещения могут составлять 15 см при высоте ряда 30 см. Поэтому размер отступов немного больше, чем у фундаментов кирпичной стены.
• Толщина бетона должна быть не менее 15 см.
• Пропорции тощей бетонной смеси обычно составляют 1:4:8 (1 Цемент : 4 Мелкий заполнитель : 8 Крупный заполнитель) или 1 : 5 : 10 (1 Цемент : 5 Мелкий заполнитель : 10 Крупный заполнитель) смесь
• Угловое распределение нагрузки от стены не должно быть более 1 вертикали на 112 горизонталей в кирпичной кладке и 1 вертикали на 1 горизонталь в цементном бетоне.
