Армирование ленточного фундамента шириной 20 см: Схема армирования ленточного фундамента: арматурный каркас своими руками

Армирование ленточного фундамента своими руками

Армирование монолитного фундамента ленточного типа направлено на повышение прочностных характеристик, что дает возможность устройства устойчивой основы при небольшом расходе материала. В качестве нормативов для армирования оснований применяют СНиП 52-01-2003. В нем указан порядок по расчету количества и возможные схемы.

Арматура в ленточном фундаменте должна соответствовать нагрузкам, которые будут действовать на основание как со стороны здания, так и со стороны почвы, чтобы обеспечить усиление ленточного фундамента. Полученное основание, выполненное по всем технологическим рекомендациям, долговечно, надежно, устойчиво к климатическим и механическим воздействиям. В данном материале рассматривается, как армировать ленточный фундамент своими руками.

Содержание

Подготовительные работы

Любое строительство начинается с расчистки территории: уборки мусора и расчистки площадки от верхнего почвенного слоя с растительностью. По плану на участок переносится разметка ленточного фундамента чертежи которого выполняет архитектор. С учетом всех габаритов строения по разметке роют траншею под фундамент. При необходимости закладывают подушку под основание. На подушку помещают слой гидроизоляции. Затем выставляют опалубку. Теперь можно переходить непосредственно к армированию траншеи.

Как нужно армировать ленточный фундамент под дом? Непосредственные работы по армированию можно разделить на подготовительные (вне траншеи) и само армирование ленты (оснащение траншеи). Первый этап подготовки это заготовка арматуры ленточного фундамента, проволоки, оборудования (укладка арматуры в ленточный фундамент требует применения подъемного крана или манипулятора) и инструмента (крючок, пистолет или шуруповерт для вязания узлов).

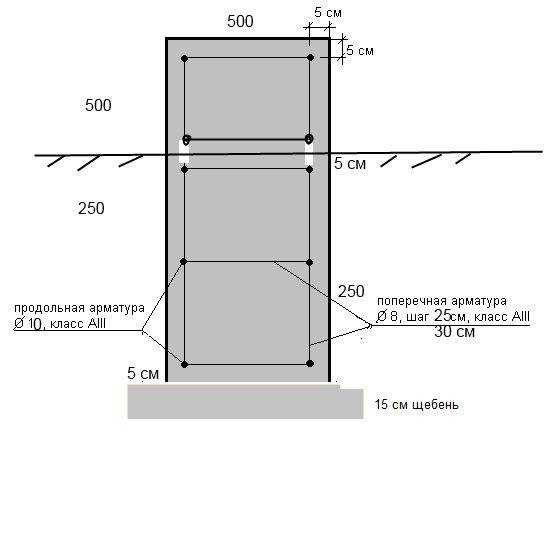

В проекте заложена схема армирования ленточного фундамента для дома с указанием необходимых параметров арматуры и нормы по вязанию элементов. На основании ее на заводе приобретают стальную арматуру и заготавливают проволоку для вязки.

Вторым этапом подготовки является вязка элементов конструкции. Для удобства выполняются прямоугольные блоки. Как уложить такие элементы? При большом весе можно воспользоваться услугами автокрана или манипулятора. Опускаясь в траншею, элементы связывают друг с другом. При этом создается единый железный каркас ленточного фундамента чертежи которого должны соответствовать полученным параметрам.

Необходимость армирования элементов фундамента

Армирование фундамента требуется для придания бетонному монолиту такой характеристики как растяжение. Пояснение — сам по себе бетон материал прочный, но совсем не пластичный. Он отлично справляется с нагрузками в направлении сжатия. Но вот при попытках его растяжения происходит разрушение слоя.

Чтобы при различных воздействиях на фундамент такого не произошло, внутрь бетонного основания помещают стальной скелет, который берет на себя все усилия по растяжению. Процент армирования рассчитывается с учетом от 3 до 5%. Правильное армирование ленточного фундамента гарантирует прочность каркаса ленточного фундамента и долгий срок службы.

Для строительства двухэтажного дома и более применимы варианты классической ленты и Т-образного ленточного фундамента. Технология армирования Т образного типа аналогична работе с обычной лентой, но необходимо также располагать арматуру в расширенном основании.

Правила армирования ленточного фундамента предусматривают укладку стальных стержней в вертикальном и горизонтальном положении (как для одноэтажного, так и для двухэтажного дома). При этом каждый испытывает свой тип нагрузки:

• горизонтальные минимизируют возможность разрыва и удерживают воздействия по изгибу;
• вертикальные укрепляют и упрочняют срез.

Поэтому монтаж арматуры для фундамента требует применения прутков разного сечения, на основании оказываемого на них воздействия.

Подошвы

Подошва под ленточный фундамент может быть применима на различных типах почвы. Особенно актуально ее использование на зыбком или торфяном грунте. Главное условие обустройства: размещение ниже уровня промерзания почвы от 20 до 30 см.

Как правильно сделать армирование подошвы? Оно осуществляется по тем же принципам, как и монолитного ленточного основания. Для начала нужно заглубиться до устойчивого слоя грунта.

Внимание! Многие специалисты советуют размещать ее на третьем после поверхности слое.

При этом стоит учитывать возможность пучения грунта, которое может разрушить основу. Чаше всего этому процессу подвержены глинистые почвы. Поэтому закладывая подошву на них необходимо заложить подошву ниже уровня промерзания. Если строительство ведется на крупнозернистом песчаном грунте, то достаточно заглубить на 0,5 м.

В процессе армирования нужно уделить внимание углам: арматура не должна упираться в угол, а в местах стыка стен монтируют согнутые прутья. Собранный каркас должен располагаться равноудаленно относительно стен опалубки. Заливая, обеспечивают покрытие каркаса слоем, минимальная толщина которого равна двум диаметрам прутов.

Углов

Как вязать углы арматуры? Правильное армирование углов ленточного фундамента обеспечивает прочность основания и долгий срок эксплуатации конструкции. Обусловлено это встречей на углах ленточного основания двух векторов давления от сходящихся стен. При этом суммарный вектор силы направлен внутрь строения.

Поэтому очень важно установить на угол для армирования согнутые горизонтальные пруты, не допуская стыкования двух отдельных блоков на границе стен. Чтобы согнуть арматуру сечением от 14 мм применяют специальные станки. Если используется меньший диаметр, то можно выполнить работу вручную. Обвязка арматуры выполняется проволокой.

Важно! Не допускается сварка арматуры между собой.

Армированный по всем правилам угол является гарантом устойчивости всего каркаса.

Ленты

Прежде чем приступить к обустройству фундамента, необходимо ознакомиться с правилами: как правильно армировать ленточный фундамент своими руками. Есть варианты армирования только верха или только низа ленты. Но если проанализировать те силы, которые воздействуют на основание, а именно со стороны стен дома вес конструкции и со стороны земли силы морозного пучения, то приходят к выводу обоснованности комплексно всей ленты.

При этом допустимая ширина арматурного каркаса должна быть уменьшенной по соотношению с будущим монолитом. Процент армирования требует, чтобы вся железная конструкция была погружена в бетон.

Важно! Самой оптимальной схемой армирования является связывание каркаса из квадратных или прямоугольных блоков, с расположением по периметру осей, соблюдая все правила обвязки.

Схемы вязки арматуры

Как правильно вязать арматуру для ленточного фундамента? При вязке арматуры применимы узлы, которые включает любая схема армирования ленточного фундамента:

• Простой узел. Стандартный метод как вязать арматуру для ленточного фундамента между собой. Для выполнения берут проволоку отрезком 15 см. Ее нужно согнуть пополам. Далее полученный кусок опять сгибают. Получается небольшой крючок. Просовывают один край проволоки под связываемые стальные пруты. После просовывают крючок через петлю, хватая противоположный конец и делают оборот. Затем натягивают крючок и продолжают крутить проволоку до отрыва.
• Мертвый узел. Применим в качестве основного при закреплении арматуры в балках и колоннах, состоящих из прутков и хомутов. Он надежно соединяет стальные пруты с углом хомута. Для его выполнения потребуется немного практических навыков.

Схема вязки арматуры таким узлом:

1. Взять отрезок проволоки от 20 до 40 см (зависит от диаметра арматуры). Согнуть ее пополам.
2. Продеть получившуюся петлю под низ прута слева от хомута, оставив около 4 см, чтобы завершить вязку.
3. Провести проволоку поверх хомута и загнуть под прут.
4. Вязальный крючок вставить в петлю и зацепить другой конец проволоки.
5. Потянуть на себя, скручивая в нескольких оборотах, чтобы проволока крепко сжалась, или петля оторвалась.

Важно! Чтобы прочно связать, нужно плотно прижимать проволоку, арматуру и хомут.

Правильная вязка арматуры для ленточного фундамента зависит от метода соединения и сложности изготавливаемого каркаса. При выполнении армирования сложной конструкции узлы нужно комбинировать. В начале пруты скрепляют мертвым узлом. Затем для надежности фиксируют простыми, располагая их крест-накрест.

При выборе схемы армирования учитывают тип ленточного основания. Армирование фундамента мелкого и среднего заглубления требует использовать два пояса арматуры: сверху и снизу ленты. Если основание закладывается на глубину свыше 1 м, то требуется применение 3 поясов.

Вязка композитной арматуры

В современных реалиях начинают усиливать фундамент стеклопластиковой арматурой. Вязка стеклопластиковой арматуры для ленточного фундамента имеет свои нюансы. Применимы несколько способов, чтобы связать композитную арматуру.

1. При помощи вязального крючка.

Как вязать стеклопластиковую арматуру для основания крючком? Для этого применяют специальную проволоку термообработанного типа сечением 0,8-1,2 мм. Она не потеряет своих свойств и не порвется даже при сильных и многократных скрутках. Применение оцинкованной проволоки снижает риск коррозии, что продлевает срок службы фундамента. Выполнение узлов на арматуре из стеклопластика аналогично с вязкой стальной арматуры.

2. Вязальным пистолетом.

Такая вязка стеклопластиковой арматуры для ленточного фундамента позволяет за более короткое время выполнить большой объем работы. Как вязать пластиковую арматуру для обеспечения прочности? В пистолет вставляется специальная проволока, намотанная на катушку. Он позволяет равномерно затягивать все узлы. Минус такой работы в высокой стоимости оборудования.

3. Хомуты из пластика.

Как вязать пластиковую арматуру хомутами? Очень просто. Этот процесс не требует особых умений, при этом обеспечивает надлежащую фиксацию прутов. Также плюсом является минимальные затраты на материал. Но есть и ряд минусов: по такому каркасу нельзя ходить; возможно нарушение целостности при заливке.

4. Клипсы из пластика.

При изготовлении клипс применяют прочный пластик, устойчивый к агрессивным воздействиям веществ и окружающей среды. Как вязать стеклопластиковую арматуру для фундамента клипсами? В клипсу вдавливается стержень до характерного щелчка. Минус: при необходимости разборки каркаса клипса ломается.

Инструменты и материалы для армирования

При строительстве частного дома армирование фундамента начинается с приобретения материала и инструмента. Выполнять вязку арматуры можно несколькими приспособлениями.

Крючок для ручного вязания. Самый простой и доступный способ соединить арматуру. Гарантирует жесткость и прочность соединения. Минусом применения крючка является усталость пальцев и кистей рук при большом объеме работ.

Вязальный пистолет. Максимальная скорость вязания: 1 узел в секунду. При этом проволока подается автоматически и равномерно одинаковыми петлями связывает все соединения. Минусами работы таким пистолетом являются: необходимость электричества для питания; высокая цена; необходимость покупки специальной проволоки; сложный механизм подачи требует регулярного обслуживания и ремонта.

Шуруповерт. Чтобы сэкономить на приобретении вязального пистолета, часто применяют шуруповерт, вставив в качестве насадки загнутый гвоздь. Но для возможности его использования нужно выбрать мощный инструмент, чтобы обеспечить качественное затягивание проволоки.

Процесс армирования

Армирование ленточного фундамента своими руками включает установку арматуры и закладку элементов. Хоть применение стали в качестве укрепляющего материала дорогостоящий процесс, но процент армирования 3% от объема всей ленты является рациональным. В виде закладных деталей применяют стальные пластины, уголки, трубки, болты, необходимые для обустройства отверстий, каналов, проемов для пропуска коммуникаций и других элементов.

Расположение арматуры в ленточном фундаменте чаще всего имеет прямоугольный вид. Такой каркас работает на минимизацию растяжения лучше всего. Чтобы осуществить правильный процесс установки арматуры, не профессионалу требуется пошаговая инструкция. Рассмотрим все особенности.

Как гнуть арматуру

При заложении любого каркаса из стали нужно обеспечить прочность угловых соединений. Недопустимо угловое соединение в виде пересечения прямых стальных прутов. Поэтому для угловых соединений необходимо согнуть арматуру. Чтобы это качественно сделать, нужно ознакомиться с несколькими правилами, как правильно гнуть арматуру для углов:

1. Запрещено греть место изгиба для облегчения процесса. Нагревание изменяет структурные свойства металла, и он будет хрупкий и ломкий.
2. Запрещено как-либо нарушать целостность прута (пилить, делать зарубки) для легкости сгибания. Такая заготовка при нагрузке легко лопнет.
3. При сгибании нужно использовать минимальный радиус. По нормативам радиус изгиба должен соответствовать до 15 диаметрам арматурного прута. Если изгиб слишком большого радиуса, то упругость стержня падает, снижая прочность каркаса.

Расчет шага

Расчет армирования представляет вычисление такого показателя как шаг арматуры – расстояние между арматурой продольного расположения. От того, с каким шагом выполнен армирующий каркас, зависит прочностная характеристика основания. Для расчета армирования ленточного фундамента онлайн калькулятор может упростить и ускорить процесс.

Армирование ленточного фундамента шириной 40 см допускает шаг арматуры в 20-30 сантиметров. Если здание тяжелое и грунт проблемный, этот показатель становится меньше.

Как рассчитать количество прутов? Обязательно учитывают габариты строения и основные несущие нагрузки. Чаще всего армирование ленточного фундамента под средне- и низкозглубленный фундамент осуществляется в двух поясах: верхний и нижний. Для среднезаглубленного фундамента, например 80 см, расстояние между поясами составит 70 см.

Теперь перейдем к пункту, какой шаг армирования при установке перемычек. На это также есть нормативы, указанные в СНиПе. Перевязки должны располагаться на расстоянии не менее 30 см.

Укладка продольной арматуры

Правильно сделать укладку арматуры в ленточный фундамент под дом помогут нормы СНиП. В них указано: чтобы правильно расположить продольные пруты в бетонном монолите, нужно провести расчеты в соответствии с типом конструкции, ее шириной и высотой в поперечном сечении.

При обустройстве фундамента нужно обеспечивать равномерное распределение нагрузки от цементного раствора по всему металлическому скелету. Это возможно, при соблюдении требований по соотношению продольных прутьев и высоты сечения: расстояние между арматурой равно или меньше высоты сечения, умноженной на 2, устанавливая не шире 40 см. Укладывать арматуру внецентренно сжатых линейных частей в изгибе допускается с шагом не превышающим 50 см.

Укладка поперечной арматуры

Правила укладывать арматуру в поперечной плоскости (по вертикали) можно найти также в СНиПах. При этом шаг поперечной арматуры обеспечивает равномерное  распределение нагрузки между бетоном и арматурой, не допуская появления трещин под наклоном.

Для этого  уложить арматуру в траншею нужно на расстоянии, не превышающем ½ от высоты фундамента. Но уложенные прутки допустимо располагать шириной 30 см не более.  Таким образом выполненный поперечный крепеж способен увеличить прочностные характеристики основания. Стеклопластиковую арматуру для ленточного фундамента укладывают по тем же параметрам, учитывая шаг армирования ленточного фундамента

Процесс вязки

Вяжется арматура для фундамента вне опалубки, учитывая необходимые габариты в виде отдельных прямоугольных блоков. Собирать их затем будут, переместив в траншею, где осуществляется перевязка элементов между собой для получения единого каркаса.

Важно! Связка арматуры преимущественно выполняется с использованием вязальной проволоки. Однако, если для работы берут марку стали с символом «С», то сварить арматуру для фундамента такого типа допускается.

Важным требованием при подготовке блоков является недопущение выхода концов стальной арматуры за пределы бетонного покрытия. То есть вяжется она так, чтобы со всех сторон опалубки не было соприкосновения с арматурой. Рекомендованное расстояние  шириной 50 мм.

Увязка арматуры скелета бетонного монолита должна производиться при помощи вязальной проволоки так, чтобы обеспечить прочное соединение. Не должно остаться расшатанных деталей, все узлы протягиваются до предела.

Углы фундамента

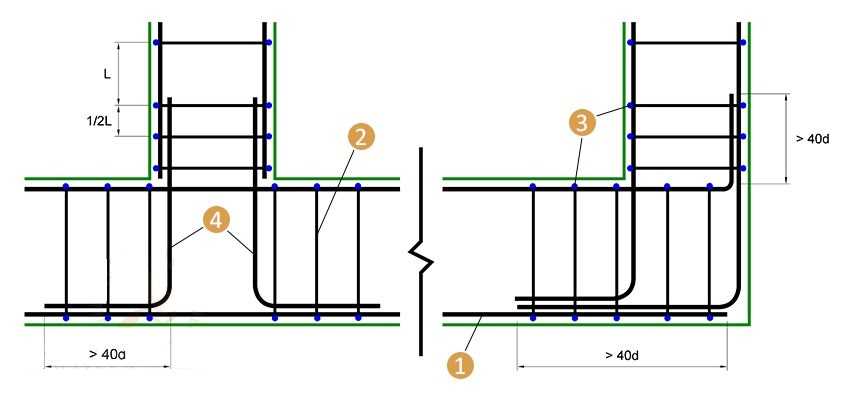

Как правильно армировать углы у ленточного фундамента? Соблюдение всех технологических стандартов по вязке углов арматуры ленточного основания очень важно, так как на них приходится большая нагрузка со стороны стен: давящее вовнутрь напряжение двух векторов. Как говорилось выше, углы связывают из предварительно согнутых стальных прутов.

Такая вязка арматуры на углах ленточного фундамента обеспечивает создание полностью армированного основания, а не наличие отдельных железных балок.

Вязка углов арматуры для основания осуществляется при помощи хомутов. При этом все стыковые части дополнительно укрепляются Г-образными или П-образными элементами. Шаг армирования в таких местах составляет 3/8 от высоты фундамента, но не меньше 25см. При этом в самом углу и перекрестии шаг уменьшают в два раза. Правильное армирование углов ленточного фундамента залог его долговечности.

Возможные ошибки армирования

Чаще всего ошибки в процессе армирования фундамента возникают из-за некомпетентности рабочих, отсутствия опыта в такой работе и несвоевременного контроля за процессом со стороны руководства.

Наиболее распространенными ошибками при сборке стального каркаса являются:

• Непрочный каркас, который деформируется под тяжестью бетона.
• Недостаточность защитного слоя из бетона, укрывающего армопояс.
• Вне проектное увеличение параметров арматурного каркаса.
• Неправильное расположение основных стержней конструкции.
• Применение круглой гладкой арматуры при изготовлении некоторых деталей для армирования (отгибы, хомуты).
• Неправильный расчет марки и класса арматуры, не соответствующий будущим нагрузкам.

Когда возникает вопрос: можно ли сваривать арматуру для фундамента? Нужно помнить, что сварная конструкция становится хрупкой и ломкой после прогрева металла. Если планируется все-таки использовать электросварку для связки прутьев, для этих целей допускается применение стали с пометкой «С».

Важно! Основная часть ошибок, которые кажутся незначительными, в процессе эксплуатации здания может привести к нарушению целостности фундамента и его деформации.

Поэтому стоит следовать заложенным в проекте параметрам, чтобы правильная армировка обеспечила все необходимые прочностные характеристики основания.

Таким образом, процесс армирования фундамента — важная часть при строительстве здания. От правильно осуществленной заготовки каркаса основания, зависит целостность, прочность и долговечность всей конструкции. Стоит учитывать нормы СНиП вязки арматуры для дома и четко следовать инструкции по всем этапам работы. Армирование ленточного фундамента своими руками желательно выполнять после консультации со специалистом, получив рекомендации.

Правильное армирование фундамента :: «МеталлТорг»

23. 03.2021

Возведение фундамента — один из основных этапов строительства, от которого во многом зависит долговечность дома. Строение простоит долгие годы, если под ним будет надежное и крепкое основание. В частном домостроении обычно используют железобетонный фундамент, ленточный или монолитный, в который заложена стальная арматура. Такие конструкции обладают высокой прочностью и несущей способностью, обеспечивают максимальную устойчивость дома и достаточно просты в изготовлении.

Армирование бетонного фундамента обязательно, без стальных элементов бетон не сможет компенсировать все нагрузки, оказываемые на основание.

Подготовка к работам

Перед строительством фундамента обязательно выполняется его расчет, который даст понимание, какие у основания будут размеры, сколько и какого диаметра необходимо арматуры. Для этого собирают исходные данные и рассчитывают нагрузки, под которыми подразумеваются длительные и кратковременные весовые воздействия на фундамент. При этом рассматривают абсолютно все возможные воздействия — вес стен, перегородок, перекрытий, крыши и других постоянных конструкций дома. Временные нагрузки могут быть от людей, мебели и снежного покрова, их также необходимо учитывать.

Выполнить полный инженерный расчет фундамента достаточно сложно, так как для этого необходимо произвести геологические изыскания, которые требуют использования специализированных инструментов. Они позволят узнать характеристики грунта, уровень грунтовых вод, климатические условия и другие факторы, которые могут оказывать воздействие на строение. Однако в частном домостроительстве на здания оказываются не настолько высокие нагрузки, как в многоэтажном, поэтому можно ограничиться общими рекомендациями. Для небольших зданий с низким весом фундамент обустраивают по примерным расчетам. Выполнить их можно с помощью специализированных калькуляторов, обычно размещенных на сайтах крупных строительных компаний.

При этом соблюдают следующие правила:

• Основание фундамента закладывают ниже глубины промерзания почвы. Этот параметр индивидуален для каждого региона, уточнить его можно по соответствующей карте, приведенной в старом СНиП 2. 01.01-82 (в новые правила от 1999 года она не включена).
• Фундамент устраивают таким образом, чтобы масса строения равномерно распределялась по грунту. Если с монолитным основанием в этом плане проблем нет, то при возведении ж/б ленты фундамента необходимо учитывать стабильность и характеристики грунта. При подвижных почвах его ширину увеличивают или делают в основании армированную бетонную «подошву».
• Любой бетонный фундамент обязательно армируют. Стальная арматура, смонтированная внутри бетона, компенсирует изгибающие воздействия и обеспечивает ему дополнительный запас прочности.

Работы по армированию выполняется строго согласно нормам и правилам СНиП 52-01-2003, который регламентирует тип, толщину и количество стальных прутков, минимальное расстояние между ними и другие конструктивные особенности.

Основные принципы

Независимо от типа фундамента, в нем должно быть заложено арматуры, совокупная площадь которых занимает не менее 0,1% от его поперечного сечения. Как показывает практика, для большинства частных домов оптимально подходят рабочие пруты диаметром 10 мм (при стороне до 3 метров) или 12 мм (свыше 3 м). Можно больше, но в этом случае стоимость материалов будет значительно выше.

Для хомутов, которые используются для соединения верхнего и нижнего арматурных поясов, обычно выбирают стержни размером 6-8 мм.

Арматурный каркас делают только из рифленых прутов (кольцевого, серповидного или смешанного профиля). Стержни с гладкой поверхностью не рекомендуется применять даже для хомутов. При армировании соблюдают следующие правила:

• Арматуру размещают таким образом, чтобы она была распределена равномерно. Промежуток между прутками в поясе не должно быть более 400 мм. Шаг установки хомутов — до 300 мм. Но и располагать стержни слишком часто тоже не стоит: во-первых, уйдет много материала, во-вторых, могут быть проблемы с заливкой бетона. Наполнитель будет застревать в промежутках.
• Для рабочей арматуры берут стальные прутки классом не ниже А400 (A-III), для хомутов рекомендуется выбрать А300 A-II.
• Пруты связывают отожженной проволокой диаметром 0,8-1,4 мм. Метод вязки рекомендуется использовать для любых типов фундаментов. Сварка здесь недопустима, так как она ослабляет конструктивную прочность каркаса.
• При монтаже арматурной сетки или каркаса необходимо отслеживать, чтобы все элементы конструкции после заливки были «утоплены» в бетоне, не находились близко от грунта и не втыкались в него. Для нормальной защиты металла от коррозии внешних воздействий достаточно бетонного слоя в 25-30 мм со всех сторон.
• Если длины прута не хватает на всю протяженность каркаса, второй стержень укладывают внахлест. Соединение встык недопустимо. Нахлест должен быть не менее 20 диаметров используемого прутка (но не менее 25 см) для ленточного фундамента, не менее 40 диаметров — для монолитной плиты. В этом случае нагрузка будет равномерно распределена по всем элементам.
• В любом фундаменте самые проблемные места, на которые оказывается повышенная нагрузка. Это углы, примыкание несущих стен и простенков. Чтобы обеспечить запас прочности, в конструкции обязательно делают дополнительное усиление. Хомуты в этом случае выступают в качестве рабочей арматуры, поэтому шаг их установки уменьшают в два раза. На углах стержень загибают с нахлестом не менее 0,6-0,7 м.

Сгибать металл лучше холодным способом, без использования паяльной лампы, чтобы не снизить качество материала. Если длины прутка не хватает, используют Г-образный хомут, каждая из сторон которого также должна быть не менее 60-70 см. Аналогично усиливаются примыкания простенков.

Перед работами рекомендуется предварительно разработать схему армирования с указанием всех размеров, используемых стержней и их диаметров, мест соединений, усилений и т.д. Это упростит расчет необходимого количества материалов. При подсчете рекомендуется добавлять 10-15% «про запас».

Особенности ленточного фундамента

Наиболее часто в частном домостроительстве используют ленточный фундамент, представляющий собой замкнутый контур по всему периметру здания с ответвлениями под простенки. Его строительство обходится гораздо дешевле, возводить его проще, быстрее, при этом не требуется большого количества стройматериалов и использование специализированной техники.

Главная конструктивная особенность ленточного фундамента: он имеет небольшую глубину и ширину, в то время как протяженность железобетонной ленты может достигать нескольких десятков метров. Такая конструкция в основном испытывает нагрузки от веса дома и от морозного пучения грунта в зимнее время, поэтому для конструкции высотой около 60-80 см достаточно двух арматурных поясов — сверху и снизу, укрепленных хомутами.

Для лент глубокого заложения (свыше 100 см) потребуется смонтировать уже три ряда. Рабочие пояса подвязывают горизонтальными и вертикальными перемычками. Это позволяет закрепить пруты в необходимом положении, а также распределить часть нагрузки в местах соединений.

Под дома на пучинистых грунтах или крупногабаритные строения ленточный фундамент изготавливают с подошвой, которая за счет распределения нагрузки по большей площади обеспечивает более высокую стабильность основанию и снижает риск значительных просадок. Ее также необходимо армировать по длине одним или двумя рядами рабочей арматуры, соединенных хомутами с основным каркасом.

Монолитная плита

Монолитный фундамент представляет собой цельную железобетонную плиту, изготавливаемую строго по СП 63.13330.2012. Такие конструкции обеспечивают самую надежную опору для дома. Но имеют один значимый недостаток: низкая прочность при изгибе или растяжении, которые возникают при неравномерных нагрузках. Закладка стальной арматуры в бетон позволяет решить эту проблему.

По основной площади армирование бетонного монолита выполняется равномерно. При толщине плиты до 150 мм арматура монтируется в виде сетки с одинаковыми ячейками, шаг укладки стержней — 200-400 мм. Для монолитов высотой от 150 мм создают металлический каркас из двух или трех рядов прутков, связанных хомутами. В местах повышенной нагрузки обязательно выполняют усиление:

• Там, где будут установлены несущие перегородки, стержни укладывают в два раза чаще, с укороченным шагом.
• На торцах фундамент армируется П-образными прутками, длина которых составляет минимум две толщины плиты.
• Если в доме планируется обустроить подвал, в обязательном порядке связывают каркасы основания и стен дома. Делают это с помощью вертикальных прутков, так называемых выпусков. Стержни загибают под прямым углом на конце на две высоты плиты и вяжут к каркасу фундамента.

Сборку каркаса из арматуры необходимо проводить осторожно, чтобы не повредить гидроизоляционный материал и уплотненную песчаную подушку.

Технология изготовления армированного каркаса

Армирование выполняют после монтажа опалубки. При этом каркас можно сразу собирать непосредственно на месте. Или подготовить отдельные отрезки рядом и соединить их в траншее или котловане. Какой вариант выбрать, зависит от типа фундамента, глубины его заложения и условий строительной площадки. Например, сетку под монолит проще монтировать по месту, а каркас под высокую узкую ленту — отдельно.

Монтаж каркаса проводят в следующем порядке:

• Первыми монтируют рабочие прутки нижнего пояса, приподнимая их на 5 см с помощью подпорок или обычных кирпичей.
• Устанавливают поперечные стержни или заранее сформированные контуры, закрепляя их в требуемом положении отожженной проволокой с помощью пистолета или крючка для вязки или даже обычных плоскогубцев.
• Собирают верхнюю часть, соединяя ее с остальной конструкцией.

Со всеми перечисленными работами вполне реально справится в одиночку, но лучше задействовать двух-трех человек.

Какую арматуру использовать

Сегодня некоторые производители предлагают стеклопластиковую арматуру из сверхпрочного пластика диаметром 4-18 мм и длиной до 12 м. При этом заявляют, что ее характеристики сопоставимы с параметрами стальных стержней, а легкий вес изделий не создает дополнительной нагрузки на основание фундамента.

Однако по опыту профессиональных строителей прочность стеклопластика гораздо ниже, чем у металла. Кроме того, арматура из стеклопластика плохо гнется и скручивается, при деформации сразу ломается, рифление разматывается. Рабочей она быть не может. Да и стоит этот материал в два раза дороже. Поэтому для фундамента лучше выбирать традиционные стальные прутки, приобрести которые можно в компании «МеталлТорг».

Возврат к списку

Строительство фундаментов стен – материалы и размеры

🕑 Время прочтения: 1 минута

Фундаменты стен – это насыпные или распорные и ленточные фундаменты, которые используются для поддержки несущих или ненесущих стен для передачи и распределения нагрузок на грунт в таком таким образом, чтобы не превышалась несущая способность грунта. В дополнение к предотвращению чрезмерной осадки и вращения и обеспечению достаточной безопасности от скольжения и опрокидывания.

Фундамент стены проходит вдоль стены. Размер фундамента и толщина стены фундамента определяются исходя из типа грунта на участке. Ширина основания стены обычно в 2-3 раза больше ширины стены.

Фундамент стены может быть изготовлен из камня, кирпича, простого бетона или железобетона. Экономичный фундамент стены может быть построен при условии, что нагрузка, которую необходимо передать, имеет небольшую величину, а нижележащий слой почвы состоит из плотного песка и гравия. Поэтому стеновой фундамент лучше всего подходит для небольших построек.

Состав:

• Конструкция фундаментов стен
  • 1. Фундамент кирпичной стены
  • 2. Фундамент каменной кладки
  • 3. Железобетонное основание стены

1. Кирпичное основание стены

• В случае кирпичных стен основание состоит из нескольких рядов кирпичей, самый нижний ряд обычно в два раза шире вышележащей стены.
• Увеличенная ширина фундамента стены достигается за счет отступов по 5 см с каждой стороны стены.
• Глубина каждого ряда может быть в один кирпич или кратна толщине кирпича.
• Основание несущей стены опирается на ровное бетонное основание, выступающее на 10–15 см за край последнего выступа кирпича, как показано на рис. 1.
• Ширина у основания должна быть не менее ширины поддерживаемой стены плюс 30 см.

2. Фундамент стены из каменной кладки

• В случае стен из каменной кладки смещения могут составлять 15 см при высоте ряда 30 см. Поэтому размер отступов немного больше, чем у фундаментов кирпичной стены.
• Толщина бетона должна быть не менее 15 см.
• Пропорции тощей бетонной смеси обычно составляют 1:4:8 (1 Цемент : 4 Мелкий заполнитель : 8 Крупный заполнитель) или 1 : 5 : 10 ( 1 Цемент : 5 Мелкий заполнитель : 10 Крупный заполнитель) смесь
• Угловое распределение нагрузки от стены не должно быть более 1 вертикали на 112 горизонталей в кирпичной кладке и 1 вертикали на 1 горизонталь в цементобетоне.

3. Фундамент из железобетона

Если нагрузка на стену большая или грунт имеет низкую несущую способность, можно предусмотреть железобетонный ленточный фундамент.

Толщина полосы может быть уменьшена к краю для экономии.
