Армирование столбчатого фундамента | ИНФОПГС

Пособие попроектированию бетонных и железобетонных конструкций (к СП 52-101-2003)
2.4. Для железобетонных конструкций рекомендуется принимать класс бетона на сжатие не ниже В15; при этом для сильно нагруженных сжатых стержневых элементов рекомендуется принимать класс бетона не ниже В25.

Продольное армирование
Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.

3.31. Подколонники, если необходимо по расчету, должны армироваться продольной и поперечной арматурой по принципу армирования колонн.
Площадь сечения продольной арматуры с каждой стороны железобетонного подколонника должна быть не менее 0,05 % площади поперечного сечения подколонника.
Диаметр продольных стержней монолитных подколонников должен быть не менее 12 мм.

Шаг поперечного армирования
СП 52.

Армирование подошвы
Руководство по проектированию фундаментов на естественном основании под колонны зданий и сооружений промышленых предприятий. МОСКВА 1978г
 5.14 Армирование подошвы отдельных фундаментов рекомендуется осуществлять сварными сетками. Расстояние между осями стержней сеток должно приниматься равным 200 мм.

3.29. Допускается, при необходимости, армировать подошвы фундаментов отдельными стержнями. В этом случае стержни раскладываются во взаимно-перпендикулярных направлениях, параллельных сторонам подошвы. Шаг стержней рекомендуется принимать 200 мм, длина стержней каждого направления должна быть одинаковой. В случае применения арматуры периодического профиля два крайних ряда пересечений стержней по периметру сетки должны быть соединены сваркой.

Подготовка
СП 50.101-2004
13.2.22. При возведении монолитных фундаментов, как правило, устраивают подготовку из уплотненного слоя щебня или тощего бетона, обеспечивающую надежную установку арматуры и не допускающую утечки раствора из бетонной смеси бетонируемого фундамента. Если основание сложено глинистыми грунтами с показателем текучести более 0,5 или водонасыщенными песками, уплотнение следует выполнять легкими катками или трамбовками.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.

3.24. Под монолитными фундаментами независимо от грунтовых условий (кроме скальных грунтов) рекомендуется всегда предусматривать бетонную подготовку толщиной 100 мм из бетона марки М50, а под сборными — из среднезернистого песка слоем 100 мм.

При необходимости армирования подошвы фундамента, устраиваемого на скальном грунте, следует предусматривать защитный слой бетона толщиной 35 мм.

Защитный слой бетона
СП 52-101-2004
8.3.2 Толщину защитного слоя бетона назначают исходя из требований 8.3.1 с учетом типа конструкций, роли арматуры в конструкциях (продольная рабочая, поперечная, распределительная, конструктивная арматура), условий окружающей среды и диаметра арматуры.

Минимальные значения толщины слоя бетона рабочей арматуры следует принимать по таблице 8.1.

Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры, указанные в таблице 8. 1, уменьшают на 5 мм.

Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.

Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.

Конструирование фундаментов

Фундаменты под колонны многоэтажных каркасных зданий обычно проектируются монолитными ступенчатого типа, плитная часть которых имеет не более трех ступеней.

Отношение вылета ступени к ее толщине (или группы ступеней к их суммарной толщине) не превосходит 2.

Подошва фундамента, как правило, прямоугольной формы с отноше­нием сторон от 1 до 0,6. При этом большая сторона всегда располагается в направлении большего момента.

Верх фундамента рекомендуется располагать на отметке — 0,15 м для обес­печения условий выполнения работ после завершения нулевого цикла. В связи с этим при значительной глубине заложения фундамента над плитной его частью устраивают монолитно связанный с плитой подколонник (рис. ниже).

Фундаменты при соединении с колонной

а — монолитной; б — сборной; 1 — подколонник; 2 — плитная часть фундамента

Сопряжение фундамента с колонной выполняется монолитным под монолитные колонны и стаканного типа под сборные колонны.

Зазоры между колонной и стенками стакана принимают равными 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны. Эти зазо­ры заполняются бетоном класса не ниже В 12,5.

Глубину стакана d_p принимают на 50 мм больше глубины заделки ко­лонны d_c. Значение d_c должно быть не менее большего размера сечения ко­лонны /_с, а также не менее:

30d- при 1-м случае сжатия колонны в сечении по обре­зу фундамента;20d- при 2-м случае сжатия; здесь d — диаметр арматуры колонны.

При 1-м случае сжатия граничное значение d_c = 30d можно уменьшить путем умножения его на отношение момента колонны в сечении по обрезу фундамента к предельному по прочности моменту колонны при заданном значении N, но принимать не менее 20d.

Толщину стенок по верху неармированного стакана принимают не ме­нее 0,75 глубины стакана и не менее 200 мм.

Толщину стенок армированного стакана принимают не менее 150 мм.

Для связи с монолитной колонной из фундамента (подколонника) вы­пускают арматуру с площадью сечения, необходимой для восприятия расчетных усилий колонны у обреза фундамента. В пределах фундамента эту арматуру объединяют хомутами в каркас и запускают в колонну на длину не менее длины анкеровки l_ап.

Стыки выпусков с арматурой колонны можно выполнять внахлестку без сварки в соответствии с указаниями СП 52-101-2003.

Фундаменты армируют сварными сетками только по подошве. При этом, если меньшая сторона подошвы имеет размер Ь<3м,>3м применяют отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура каждой сетки располагается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с рас­стоянием между крайними стержнями не более 200 мм (рис. ниже).

Армирование подошвы фундамента сетками

Минимальный защитный слой бетона для этой арматуры принимается: при наличие под фундаментом подготовки из тощего бетона — 40 мм, при отсутствии — 70 мм.

Если нормальное сечение подколонника как бетонного элемента не обес­печено по прочности, подколонник армируют плоскими сварными сетками при проценте армирования всей продольной арматуры не менее 0,2% (рис.ниже).

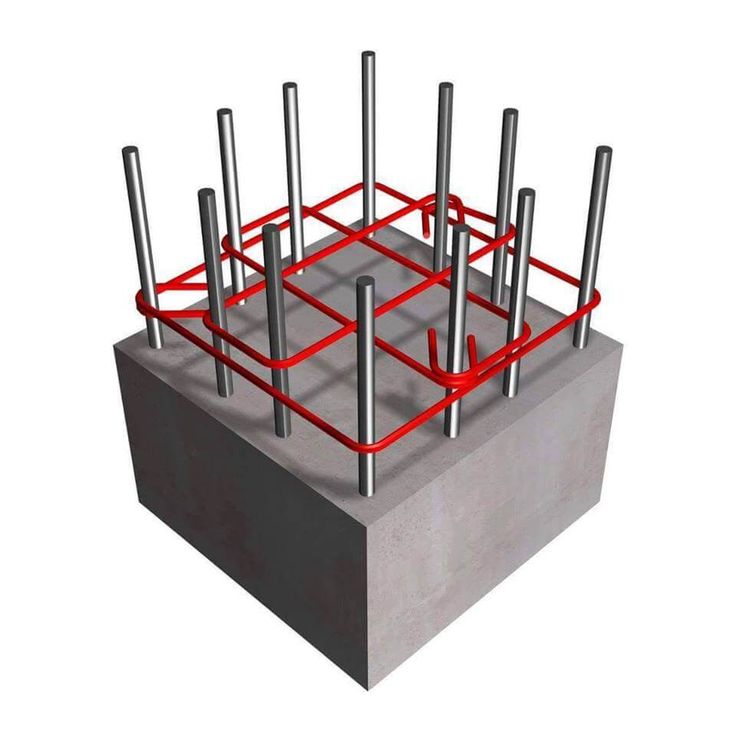

Армирование железобетонного подколонника пространственным каркасом, собранным из сеток

В железобетонных подколонниках, где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3%, допуска­ется устанавливать сетки только по граням подколонника, перпендикуляр­ным плоскости действия большего из двух действующих на фундамент мо­ментов. При этом толщина защитного слоя бетона должна быть не менее 50 мм и не менее двух диаметров арматуры.

При необходимости армирования стенок стакана в бетонных подколонни­ках следует устанавливать пространственный каркас в пределах стаканной час­ти с заглублением ниже дна стакана на величину не менее 35 диаметров про­дольной арматуры. При этом площадь всей продольной арматуры принимается не менее 0,04% от площади подколонника вне стакана (рис. ниже).

Армирование бетонного подколонника со стаканом

Кроме того, при е₀ > I_с/b в стаканной части подколонника следует уста­навливать горизонтальные сварные сетки с расположением стержней у на­ружных и внутренних поверхностей стенок стакана. При этом вертикальная арматура размещается внутри сеток (рис. ниже). Диаметр стержней сеток принимается не менее 8 мм и не менее четверти диаметра продольной ар­матуры.

Схема расположения сеток стакана подколонника

КАК УКРЕПЛЯЮТ КОЛОННЫ?

Колонны железобетонные бетонные опорные конструкции, предназначенные для передачи нагрузок от вышестоящих конструкций на фундаменты или стены. Колонны используются на этажах, для крепления их на капителях или консолях верхних этажей. Они также имеют опору столба.

Армирование железобетонных колонн для возведения фундамента и несущих стен необходимо сразу по нескольким причинам.

Позволяет:

1. Повысить прочность монолитной железобетонной конструкции.
2. Улучшает взаимодействие различных частей колонн (главная опора, капитель, подколонна, консоли).
3. Предотвращает растрескивание.
4. Позволяет ремонтировать железобетонные конструкции.
5. Снижает вероятность разрушения опоры с течением времени.
6. Позволяет выливать крупные несущие опоры сечением 300×300 и 400×400 мм, не опасаясь за их судьбу в будущем.

Все это возможно благодаря работе арматурного каркаса. Использование арматуры для железобетонных колонн решает основную проблему бетона – его хрупкость.

Красота железобетонных фундаментных конструкций и несущих опор заключается в их совместной работе. Бетон фундамента отлично работает на сжатие, а арматура на изгиб. Поэтому схема их соединения позволяет создать универсальный тип строительных элементов .

Качественный арматурный каркас за счет взаимодействия с бетоном предохраняет его от растрескивания, предотвращает его разрушение по прошествии времени или внешних воздействий, например, сейсмических подвижек.

И вообще строительство капитальных зданий, особенно промышленных, немыслимо без применения железобетонных конструкций фундамента и опор.

Рассмотрим проектирование железобетонных колонн, чтобы в дальнейшем понять, какая схема и чертеж им нужны.

На чертеже любой несущей опоры, передающей нагрузки на полость фундамента, видно, что она состоит из нескольких основных частей. В частности, на схеме предусмотрено наличие:

• части коренной опоры;
• капители или консоли;

Чертеж основной части представляет собой вытянутый прямоугольник, минимальный размер сечения которого составляет примерно 150×150 мм. Максимальный размер сечения не ограничивается 500×500 мм, хотя последний целесообразно использовать только при взаимодействии с плоскими конструкциями фундамента.

В верхней части колонн расположены капители или консоли — это опоры для перекрытий . Капители представляют собой выступы, на которые можно монтировать полы. Такая схема упрощает работу строителей, позволяет экономить на материалах, в частности значительно сокращает использование балок.
