Армирование фундамента под колонну: ( 2.03.01-84, 2.02.01-83), 3 |

Ленточный фундамент под колонны: расчет и заливка

На колонну обычно приходится вес части здания. Поэтому для этого архитектурного элемента также сооружают фундамент. Тяжелые по весу колонны, выполненные из кирпича или камня, могут потребовать соответствующую основу. В таком случае обычно рекомендуют ленточный фундамент под колонны, но есть и другие популярные решения.

Содержание

Виды фундаментов для колонн

Кроме монолитного ленточного фундамента под колонны, можно встретить следующие типы:

• столбчатая опора,
• сваи.

Столбчатая опора

Столбчатая опора, она же столбчатый фундамент – еще один способ сооружения основания для колонны. Во-первых, такое основание используется в тех случаях, когда вес, приходящийся на колонну, не будет слишком большим. Это уместно сделать, например, при строительстве сравнительно легкого каркасного дома.

Однако у столбчатого типа есть существенный плюс: он подходит для установки на слабых почвах и даже в заболоченной местности. Это один из наиболее быстровозводимых и при этом экономически целесообразных вариантов.

Во-вторых, столбчатый фундамент обычно не предусматривает устройства цоколя, полуподвального этажа под колонной. Важный плюс этого способа: сравнительного невысокая цена, особенно по сравнению с монолитным ленточным способом.

Детали столбчатого фундамента:

• полый или полнотелый подколонник
• плитная ступенчатая часть (в среднем от 1 до 5 ступеней)

Важно: У столбчатой опоры большая глубина залегания – до 5-6 м. Это делает ее хорошим выбором для почв с большой глубиной промерзания и пучинистостью.

Некоторые наиболее распространенные виды столбчатых опор для колонн:

• деревянные: с наиболее узким использованием, только для деревянных колонн
• кирпичные: используются в одноэтажном строительстве при небольшом весе
• железобетонные: под металлические тяжелые колонны подходит только этот армированный вариант

Но и это еще не все типы, на которые подразделяются столбчатые фундаменты.

Монолитное основание

Монолитный железобетонный фундамент под колонну – надежное решение. На бетонное основание монтируется колонна из железобетона или металла. Железобетонный фундамент может выполняться как в монолитном варианте, так и быть сборным из готовых заводских частей. Сборные части в строительстве называются «стаканами».

А монолитные – «столпы». Если быть точным, то к группе монолитных оснований относятся следующие типы:

• ленточный
• столбчатый
• свайный

Каждый из типов применяется в конкретном случае: наличие стен между колоннами, влажность и слабость почвы, наличие значительного количества осадков и другое.

Упор на сваи

Сваи в качестве основы для опор часто используются для каркасных легких строений. Выделяют следующие типы свай для колонн:

• бетонные
• стальные винтовые

Интересно: Со столбчатыми фундаментами этот тип объединяет наличие ростверка. Это верхняя часть основания, у которой важная задача: распределять нагрузку на оставшуюся часть достаточно равномерно. В качестве ростверка чаще всего выступает рама из железобетона. Но для винтовых свай из стали можно использовать металлические ростверки.

Чаще всего монтаж опор производится не на одиночную сваю, а на так называемый «куст» — несколько свай длиной в несколько метров. На них крепится ростверк, и уже после приступают к возведению самой колонны.

Несколько ростверков можно соединять вместе, например, монолитными балками. Отверстия для свай чаще всего сооружаются при помощи бура, в получившиеся пустоты устанавливается опалубка для строительства монолитных типов фундамента.

Ленточная заливка

Ленточный тип экономически нецелесообразен для монтажа колонн, за исключением нескольких вариантов, где без него действительно не обойтись.

Заливные бетонные ленты – хорошая основа для стен, которые располагаются прямо между возводимыми колоннами. В таком случае – это хороший выбор, к тому же надежный. Колонны и стены получат единый фундамент, а значит, нагрузка будет распределена достаточно равномерно.

Колонны – один из наиболее уязвимых архитектурных элементов, часто страдающих от некачественно выполненной проектной работы и расчетов. Но при крене и проседании хотя бы одной из колонн опасности подвергается все здание.

С ленточной заливкой этого чаще всего удается избежать. Второй безусловный плюс этого способа: включение колонн в ступенчатый фундамент, который применяется для строительства в гористой местности со значительным уклоном. В таком случае основания колонн также будут включены в единый ансамбль фундамента. Но и этот способ потребует усиления в местах монтажа колонн.

Монтаж фундамента под одиночную колонну

Фундамент под одиночную колонну, не соединяющийся с другими блоками фундамента, чаще всего свайный или столбчатый. Он не сооружается без проектных расчетов: принимается во внимание ожидаемый вес нагрузки, а также залегание грунтовых вод и состояние почвы.

На предварительном этапе приступают к расчистке территории от любого мусора, ветвей и камней. Разметку делают при помощи нитей и колышков, это будут границы будущей траншеи вместе с местом под опалубку. Чаще всего для рытья используют бур.

После выема грунта сооружают песчано-гравийную подушку для основания, поверх которой укладывают рубероид. Дощатая опалубка также выстилается рубероидом. Заливка монолитного варианта производится бетоном не меньше марки М400 – М600 – в зависимости от расчетного веса. Для монтажа металлических колонн понадобится анкерный крепеж. Расчет производят при помощи калькулятора фундамента.

Монтаж ленточного фундамента с колонной

На начальном этапе происходит подготовка площадки для строительства всего дома в целом, вместе с одной колонной или несколькими. Характерной чертой этого способа является то, что заливка бетоном будет производиться в течение одного дня для всех архитектурных элементов: стен и колонн.

Как правило, при таком подземном способе соединения колонн и стен важен материал, используемый впоследствии для возведения стен. Это могут быть шлакоблоки, кирпич, газобетон и другие варианты.

Разметка и земляные работы

До начала разметки с участка под строительство удаляется сор, камни, ветви и опавшие листья. На пересеченной местности производят выем почвы в верхней части склона для создания ровной площадки. Затем начинают разметку с нитями и колышками при помощи уровня и других специальных инструментов.

Рытье траншеи под фундамент, в том числе для колонн, начинают с нижней части склона, если на участке имеется уклон, а также следят за углом образующегося котлована, чтобы не допустить осыпания грунта. Работы не должны вестись без сверки с проектной документацией.

Существуют два основных способа усиления ленточного фундамента в местах возведения колонн:

• усиление армированного пояса
• углубление самого заливного фундамента

Один или оба способа выбираются исходя из проектных расчетов. Во втором случае могут производить не только углубление, но и расширение мест для оснований колонн. Как правило, эта система используется для установки готовых заводских «стаканов» в состав цельного ленточного фундамента.

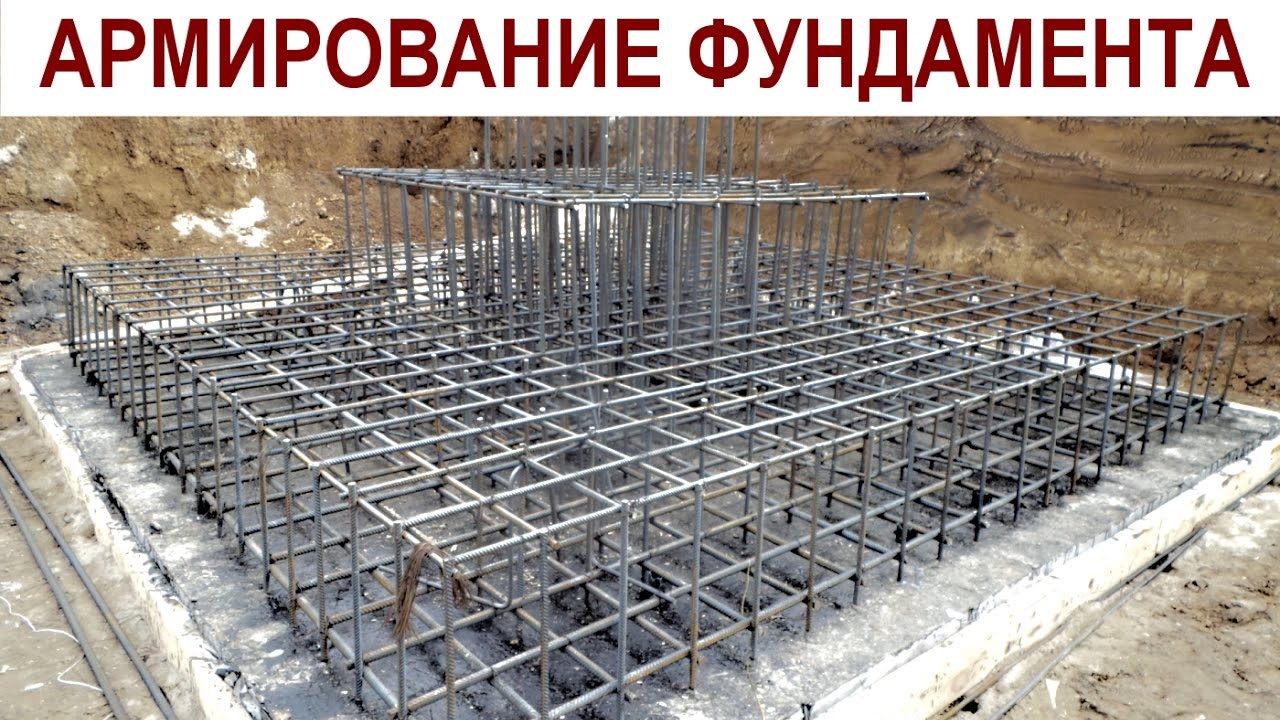

Армирование

Для плетения армированной сетки для фундамента под стены используется арматура с толщиной до 20 мм, которая связывается вязальной проволокой достаточной толщины. Для мест планируемого монтажа колонн выбирают арматуру с большим диаметром.

К тому же если при стандартной заливке фундамента под стены арматура остается в толще застывшей бетонной смеси, то колонны нарушают эту плоскую картину торчащими вверх пучками арматуры. Она необходима для возведения после застывания бетонной смеси. Так называемые «выпуски» арматуры, анкера для крепежа и закладные устанавливают до того, как будет производиться заливка.

Заливка

Чтобы залить траншеи бетоном без воздушных карманов, понадобится автоматический вибрирующий инструмент. Используется бетонная смесь на основе щебня и бетона марок М400 – М600 – в зависимости от проектных расчетов и предполагаемой нагрузки на колонны.

После заливки фундамент накрывается специальной пленкой. Заливка производится в траншею из опалубки с распорками, выстланную рубероидом. Уже через 3-5 дней происходит первичное схватывание смеси.

Воспользовавшись основными рекомендациями, изложенными в статье, можно досконально разобраться в тонкостях и нюансах обустройства ленточного фундамента под колонны.

Конструирование фундаментов — технические характеристики

Фундаменты под колонны многоэтажных каркасных зданий обычно проектируются монолитными ступенчатого типа, плитная часть которых имеет не более трех ступеней.

Отношение вылета ступени к ее толщине (или группы ступеней к их суммарной толщине) не превосходит 2.

Подошва фундамента, как правило, прямоугольной формы с отноше­нием сторон от 1 до 0,6. При этом большая сторона всегда располагается в направлении большего момента.

Верх фундамента рекомендуется располагать на отметке — 0,15 м для обес­печения условий выполнения работ после завершения нулевого цикла. В связи с этим при значительной глубине заложения фундамента над плитной его частью устраивают монолитно связанный с плитой подколонник (рис. ниже).

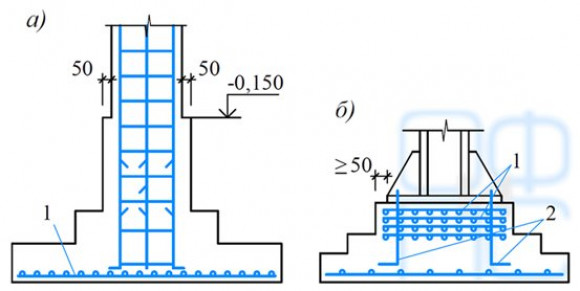

Фундаменты при соединении с колонной

а — монолитной; б — сборной; 1 — подколонник; 2 — плитная часть фундамента

Сопряжение фундамента с колонной выполняется монолитным под монолитные колонны и стаканного типа под сборные колонны.

Зазоры между колонной и стенками стакана принимают равными 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны. Эти зазо­ры заполняются бетоном класса не ниже В 12,5.

Глубину стакана d_p принимают на 50 мм больше глубины заделки ко­лонны d_c. Значение d_c должно быть не менее большего размера сечения ко­лонны /_с, а также не менее:

30d- при 1-м случае сжатия колонны в сечении по обре­зу фундамента;20d- при 2-м случае сжатия; здесь d — диаметр арматуры колонны.

При 1-м случае сжатия граничное значение d_c = 30d можно уменьшить путем умножения его на отношение момента колонны в сечении по обрезу фундамента к предельному по прочности моменту колонны при заданном значении N, но принимать не менее 20d.

Толщину стенок по верху неармированного стакана принимают не ме­нее 0,75 глубины стакана и не менее 200 мм.

Толщину стенок армированного стакана принимают не менее 150 мм.

Для связи с монолитной колонной из фундамента (подколонника) вы­пускают арматуру с площадью сечения, необходимой для восприятия расчетных усилий колонны у обреза фундамента. В пределах фундамента эту арматуру объединяют хомутами в каркас и запускают в колонну на длину не менее длины анкеровки l_ап.

Стыки выпусков с арматурой колонны можно выполнять внахлестку без сварки в соответствии с указаниями СП 52-101-2003.

Фундаменты армируют сварными сетками только по подошве. При этом, если меньшая сторона подошвы имеет размер Ь<3м,>3м применяют отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура каждой сетки располагается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с рас­стоянием между крайними стержнями не более 200 мм (рис. ниже).

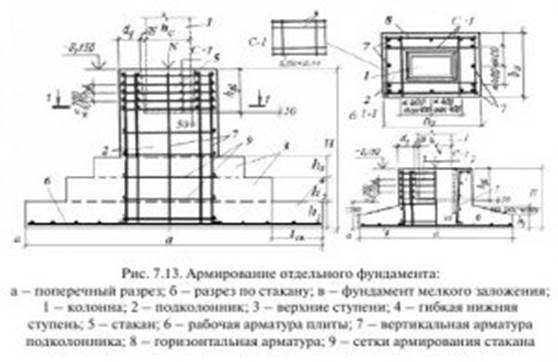

Армирование подошвы фундамента сетками

Минимальный защитный слой бетона для этой арматуры принимается: при наличие под фундаментом подготовки из тощего бетона — 40 мм, при отсутствии — 70 мм.

Если нормальное сечение подколонника как бетонного элемента не обес­печено по прочности, подколонник армируют плоскими сварными сетками при проценте армирования всей продольной арматуры не менее 0,2% (рис.ниже).

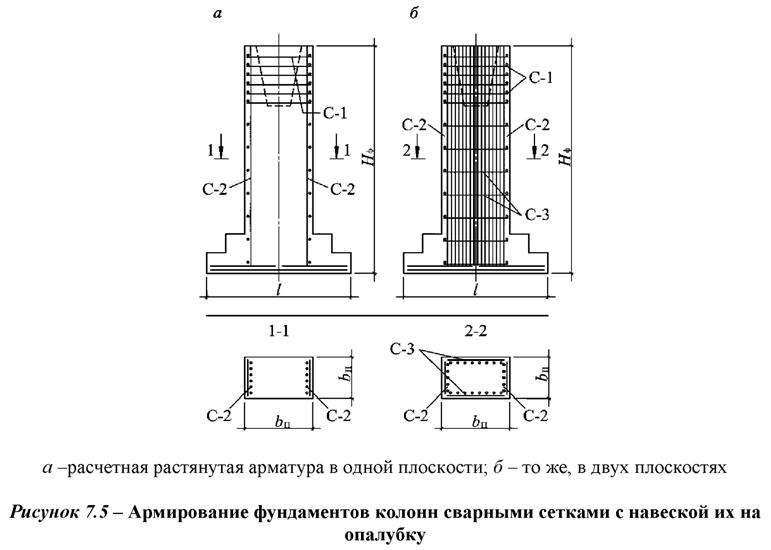

Армирование железобетонного подколонника пространственным каркасом, собранным из сеток

В железобетонных подколонниках, где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3%, допуска­ется устанавливать сетки только по граням подколонника, перпендикуляр­ным плоскости действия большего из двух действующих на фундамент мо­ментов. При этом толщина защитного слоя бетона должна быть не менее 50 мм и не менее двух диаметров арматуры.

При необходимости армирования стенок стакана в бетонных подколонни­ках следует устанавливать пространственный каркас в пределах стаканной час­ти с заглублением ниже дна стакана на величину не менее 35 диаметров про­дольной арматуры. При этом площадь всей продольной арматуры принимается не менее 0,04% от площади подколонника вне стакана (рис. ниже).

Армирование бетонного подколонника со стаканом

Кроме того, при е₀ > I_с/b в стаканной части подколонника следует уста­навливать горизонтальные сварные сетки с расположением стержней у на­ружных и внутренних поверхностей стенок стакана. При этом вертикальная арматура размещается внутри сеток (рис. ниже). Диаметр стержней сеток принимается не менее 8 мм и не менее четверти диаметра продольной ар­матуры.

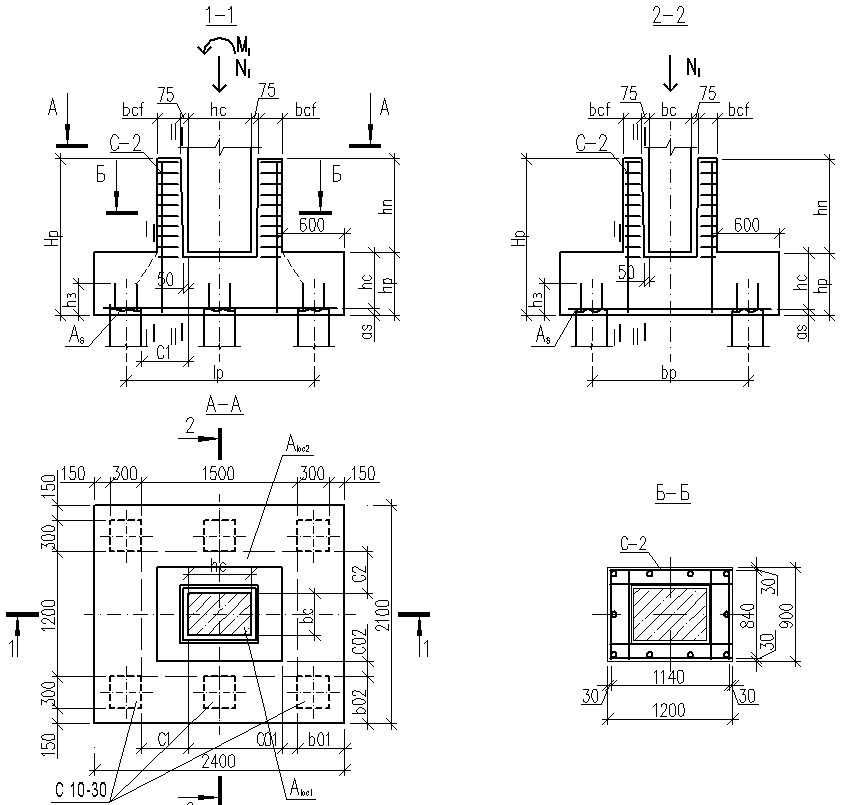

Схема расположения сеток стакана подколонника

Железобетонная колонна, опирающаяся на матовый фундамент

Rated 3,50 из 5 на основе 2 оценок покупателей

3,00 €

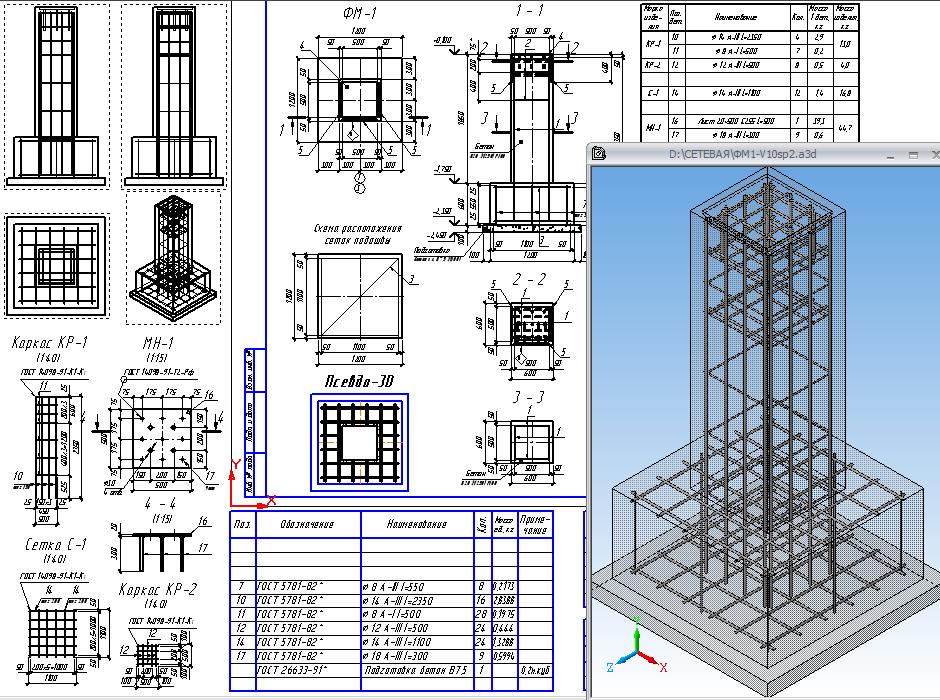

Полностью подробный чертеж структурной арматуры САПР для поддержки бетонной колонны и неглубокого фундамента с матовым покрытием.

Артикул: CF01Категории: Фундамент, Детали железобетонаТеги: бетонные колонны, фундаменты, железобетон

• Описание
• Дополнительная информация
• Отзывы (2)

Описание

Это точный подробный структурный чертеж САПР для фундаментной опоры железобетонной колонны с матовым покрытием, взятый из реальных проектов. Его можно импортировать в любой проект ЖБИ и использовать в качестве стандартного элемента арматуры для строительства.

Всеобъемлющая детализация

Этот детальный строительный чертеж является одним из наиболее ценных и важных инструментов, которые вам понадобятся при проектировании железобетонных конструкций и помогут вам сэкономить драгоценное время при выполнении каждого проекта.

Обеспечивает четкое и подробное изображение фундамента из матового фундамента и опорной конструкции колонны со всеми необходимыми деталями армирования.

Основная арматура колонны и хомуты (связи) опираются на основную продольную арматуру фундаментной балки. Хомуты балки и детали армирования сетки фундамента включены в деталь. Примечания относительно выравнивающего бетона нижнего слоя, гидроизоляции и уплотненного опорного грунта.

Использование в любом проекте

Этот подробный чертеж дает четкое и подробное изображение фундамента из матового фундамента и опорной конструкции колонны со всеми необходимыми деталями армирования.

Чертеж разработан таким образом, чтобы его можно было адаптировать к любому проектному проекту железобетона, гарантируя, что его можно использовать в самых разных областях строительства.

Экономьте время на всех проектах

Может использоваться любым инженером, архитектором или профессиональным строителем, работающим с железобетонными конструкциями.

Используя этот чертеж, вы можете сэкономить время и обеспечить точность своих проектов, а также убедиться, что ваш проект соответствует самым высоким отраслевым стандартам. Благодаря четкому и лаконичному формату этот чертеж прост в использовании и понимании, что делает его ценным инструментом для любого строительного проекта.

• Файл CAD .dwg
• Файл CAD .dxf
• ПДФ
• неограниченное использование, разблокировано, полностью настраиваемый

Фундамент с матовым покрытием часто используется при работе с мягким грунтом для равномерного распределения нагрузки по всему плану фундамента. В некоторых случаях фундамент на матовом основании также менее дорог, поскольку не требуются земляные работы, опалубка и захоронение отходов.

ЭКОНОМЬТЕ ВРЕМЯ

Готовые чертежи САПР

БОЛЬШАЯ БИБЛИОТЕКА

Крупнейшая онлайн-библиотека конструкций

ПОЛНОСТЬЮ ПОДРОБНАЯ

Из реальных проектов

Идея проста. Используйте готовые решения вместо того, чтобы начинать с нуля, и сэкономьте драгоценное время.

ПОСМОТРЕТЬ БЫСТРО

Выберите платформу и поделитесь

Геотехника — Гражданское строительство

Фундамент является одной из неотъемлемых частей конструкции. Он определяется как та часть конструкции, которая передает нагрузку от построенной на ней конструкции, а также ее вес на большую площадь грунта таким образом, что величина не превышает предельную несущую способность грунта и осадку. всей конструкции остается в допустимых пределах. Фундамент – это часть конструкции, на которой стоит здание. Твердый грунт, на котором он стоит, известен как фундамент.

Зачем предоставляется Фонд

Фонд должен выполнять следующие задачи:

• Распределите вес конструкции на большой площади почвы.
• Избегайте неравного расчета.
• Предотвратить боковое смещение конструкции.
• Повышение устойчивости конструкции.

Почему существуют разные типы фундаментов

Как мы знаем, существуют разные типы грунта, и несущая способность грунта различна для каждого типа грунта.

В целом все фундаменты делятся на две категории, — мелкозаглубленные и глубокозаглубленные. Термины «мелкий» и «глубокий фундамент» относятся к глубине почвы, на которой он расположен. Как правило, если ширина фундамента больше глубины, он обозначается как «неглубокий фундамент». Если ширина меньше глубины фундамента, он называется «глубоким фундаментом». Однако глубокий и неглубокий фундамент можно классифицировать, как показано в следующей таблице.

Основные характеристики различных типов фундаментов вместе с их изображениями приведены ниже. Поскольку экономическая целесообразность является одним из основных факторов при выборе типа, она также кратко обсуждается для каждого типа. Чтобы узнать о других факторах, влияющих на диапазон фундаментов, прочтите: Факторы, учитываемые при выборе фундамента.

Поскольку глубина мелкого фундамента мала и экономична, это самый популярный тип фундамента для легких конструкций. Ниже рассмотрены несколько типов мелкозаглубленных фундаментов.

Типы мелкозаглубленного фундамента

Ниже приведены типы мелкозаглубленных фундаментов.

1. Изолированный фундамент

Это наиболее широко признанный и самый простой тип мелкозаглубленного фундамента, поскольку он является наиболее экономичным. Они обычно используются в неглубоких сооружениях для транспортировки и распределения концентрированных нагрузок, вызванных, например, столбами или колоннами. Обычно они используются для обычных зданий (обычно до пяти этажей).

Изолированное основание представляет собой фундамент непосредственно у основания сегмента. Как правило, каждый раздел имеет свою основу. Они напрямую передают нагрузку от колонны на грунт. Она может быть прямоугольной, квадратной или круглой. Он может состоять как из армированного, так и из неармированного материала. Однако для неармированного основания высота основания должна быть более заметной, чтобы обеспечить необходимое распределение нагрузки. Их, возможно, следует использовать, когда совершенно ясно, что под всей структурой не произойдет никаких различных осадок. Распространение фундаментов недопустимо для ориентации больших нагрузок. Это делается для того, чтобы уменьшить крутящие моменты и силы сдвига в их основных областях.

Размер фундамента можно приблизительно рассчитать, разделив общую нагрузку на основание колонны на допустимую несущую способность грунта.

Ниже приведены типы фундаментов.

1. Одинарный блочный фундамент.
2. Ступенчатое основание для колонны.
3. Фундамент под колонну с уклоном.
4. Фундамент стены без ступеньки.
5. Ступенчатое основание для стен.
6. Ростверковый фундамент.

Чтобы решить, когда использовать мелкозаглубленный фундамент, необходимо знать, когда это экономически выгодно. Это экономично, когда:

• Нагрузка на конструкцию относительно низкая.
• Столбцы расположены не близко друг к другу.
• Несущая способность грунта высокая на небольшой глубине.

2. Фундамент стены или ленточный фундамент

также известен как сплошной фундамент. Этот тип используется для распределения нагрузок несущих или ненесущих стен на землю таким образом, чтобы не превышался предел несущей способности грунта. Он проходит вдоль стены. Ширина стенового фундамента обычно в 2-3 раза больше ширины стены.

Фундамент стены представляет собой непрерывную полосу плиты по всей длине стены. Для возведения стеновых фундаментов применяют камень, кирпич, железобетон и др.

• Из-за блочных стен цоколь состоит из нескольких рядов кирпичей, причем наименьший ряд, как правило, в два раза превышает ширину вышележащей стены.
• Из-за каменной кладки стен противовесы могут быть 15 см, а статуи хода 30 см. Вдоль этих линий размер фундаментов немного больше, чем размер фундаментов блочных перегородок.
• Если куча на стене значительна или грунт имеет низкий предел несущей способности, может быть предоставлен этот тип железобетонного фундамента.

Фундамент стен экономичен, если:

• Передаваемые нагрузки имеют небольшую величину.
• Ставится на плотный песок и гравий.

3. Комбинированный фундамент

Комбинированный фундамент очень похож на изолированный фундамент. При тщательной расстановке колонн конструкции или низкой несущей способности грунта и их перекрытии друг друга предусмотрена комбинированная кладка. По сути, это смесь различных опор, в которой используются свойства различных балансов в одной опоре в зависимости от необходимости конструкции.

Фундаменты, общие для нескольких колонн, называются комбинированными фундаментами . Существуют различные типы комбинированного фундамента, в том числе плитный, плитно-балочный, а также прямоугольный, стропильный и ленточный. Они могут быть квадратными, тавровыми или трапециевидными. Основной задачей является равномерное распределение нагрузок по всей площади фундамента, для этого необходимо совместить центр тяжести площади фундамента с центром тяжести суммарных нагрузок.

Комбинированные фундаменты экономичны, когда:

• Столбцы расположены близко друг к другу.
• Когда колонна находится близко к границе участка, а изолированный фундамент пересекает границу участка или становится эксцентричным.
• Размеры одной стороны фундамента ограничены меньшим значением.

4. Консольный или ленточный фундамент

Фундаменты ленточные аналогичны комбинированным. Причины рассмотрения или выбора ленточного фундамента идентичны комбинированному.

В ленточном фундаменте фундамент под колонны строится отдельно и связывается ленточной балкой. Как правило, когда край фундамента не может быть продлен за границу участка, внешний фундамент соединяется ленточной балкой с внутренним фундаментом.

5. Плотный или матовый фундамент

Сплошной или матовый фундамент используются там, где другие неглубокие или свайные фундаменты не подходят. Это также рекомендуется в ситуациях, когда несущая способность грунта недостаточна, нагрузка на конструкцию должна быть распределена по большой площади или конструкция постоянно подвергается ударам или рывкам.

Сплошной фундамент состоит из железобетонной плиты или тавровой балки, уложенной по всей площади конструкции. В этом случае в качестве фундамента выступает вся плита цокольного этажа. Общая нагрузка конструкции распределяется равномерно по всей площади конструкции. Это называется плотом, потому что в этом случае здание кажется судном, которое плывет по морю земли.

Плотные фундаменты экономичны, когда:

• Почва слабая, и груз приходится распределять по большой площади.
• В структуру входит подвал.
• Столбцы расположены близко друг к другу.
• Использование других видов фундамента невозможно.
• Дифференциальная осадка должна быть предотвращена.

Вы также можете прочитать:

• Плотный фундамент — когда использовать, типы, конструкция
• Преимущества и недостатки плотного фундамента

Ниже обсуждаются несколько типов глубоких фундаментов.

Типы глубокого фундамента.

Ниже приведены типы глубоких фундаментов.

1. Свайный фундамент

Свайный – распространенный тип фундамента глубокого заложения. Они используются для снижения стоимости, а также когда по соображениям состояния грунта желательно передать нагрузки на пласты грунта, которые находятся за пределами досягаемости мелкозаглубленных фундаментов.

Ниже приведены типы свайных фундаментов.

1. В зависимости от функции или использования
   1. Шпунтовые сваи
   2. Несущие сваи
   3. Опорные сваи
   4. Висячие сваи
   5. Сваи для уплотнения грунта
2. На основе материалов и метода строительства
   1. Деревянные сваи
   2. Бетонные сваи
   3. Стальные сваи
   4. Композитные сваи

Свая представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая передает нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.

представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая распределяет нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.

Свайные фундаменты экономичны, когда

• Грунт с большой несущей способностью находится на большей глубине.
• Когда есть вероятность строительства оросительных каналов в близлежащем районе.
• Когда очень дорого обеспечить плот или ростверк.
• Когда фундамент подвергается сильно сосредоточенной нагрузке.
• В болотистых местах.
• Когда верхний слой почвы сжимаем по своей природе.
• В случае мостов, когда размыв больше в русле реки.

Его также можно классифицировать на основе его материала и механизма передачи нагрузки или функции. Несколько типов свайных фундаментов показаны на следующей схеме.

2. Фундамент пирса

Пирс – подземное сооружение, передающее более массивную нагрузку, которую не могут вынести мелкозаглубленные фундаменты. Обычно он мельче, чем сваи. Столбчатый фундамент обычно используется в многоэтажных строениях. Поскольку базовый регион определяется стратегией плана для регулярного учреждения, испытание на нагрузку с одной опоры исключается. В связи с этим он становится все более известным в стесненных условиях.

Фундамент пирса представляет собой цилиндрический конструктивный элемент, который передает большую нагрузку от надстройки к грунту с помощью концевой опоры. В отличие от свай, он может передавать нагрузку только на подшипник, а не на поверхностное трение.

Фонд Пирса является экономически выгодным, когда:

• Слои звуковых пород лежат под слоем разложившихся пород наверху.
• Верхний слой почвы представляет собой жесткую глину, сопротивляющуюся забиванию несущей сваи.
• Когда на грунт необходимо перенести тяжелый груз.

Фундамент для пирса имеет множество преимуществ:

• Имеет широкий ассортимент по структуре. Есть разные материалы, которые мы можем здесь создать, чтобы создать стильный вид, и это остается в пределах нашего лимита расходов.
• Экономит деньги и время, поскольку не требует удаления тонны цемента.
• Границы подшипника могут увеличиваться за счет недостаточного развертывания основания.

Наряду с достоинствами имеет и недостатки:

• Повреждение одного поста или причала может нанести серьезный ущерб всему учреждению.
• Без надлежащей защиты жизненная сила может быть расточительна.
• Полы должны быть усиленно и надежно защищены от тварей.

3. Фундамент кессона

Кессонный фундамент представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, строительства плотины и т. д. Обычно он используется в сооружениях, требующих фундамента под рекой или подобными водоемами. Причиной выбора кессона является то, что его можно доставить в нужное место, а затем погрузить на место.

Кессонный фундамент представляет собой готовый полый цилиндр, вдавленный в грунт до нужного уровня, а затем заполненный бетоном, который в конечном итоге превращается в фундамент. Он в основном используется в качестве опор моста. Кессоны чувствительны к процедурам строительства и не имеют опыта строительства.
