Армирование армопояса: схемы, чертежи, выбор арматуры, правила вязки для газобетона, под мауэрлат и плиты перекрытия

когда нужно делать, какую арматуру использовать, технология процесса для дома (в том числе из газобетона), основные схемы и ошибки

Армированный пояс — строительная железобетонная конструкция, которая устанавливается по периметру несущих стен для укрепления.

Прочность армопояса повышается за счет установки в опалубку армокаркаса и заливкой его бетоном марки М 200/М 250.

Как доказывает практика эксплуатации таких стеновых конструкций, благодаря армопоясу они становятся очень прочными и не подвергаются разрушению даже в процессе движения или проседания грунта.

Из-за таких прочностных характеристик эту конструкцию еще называют сейсмопоясом и разгрузочным поясом.

Для того чтобы армированный пояс получился качественным, а дом надежным, застройщик должен правильно подобрать арматуру и закладные детали, соблюсти схему вязки каркаса и выполнить профессионально его укладку в опалубку.

Содержание

• 1 Нужно ли делать?
• 2 Какую арматуру использовать?
  • 2. 1 Правила выбора
• 3 Основные схемы
• 4 Технология
  • 4.1 Для строения из газобетона
• 5 Распространенные ошибки
• 6 Полезное видео
• 7 Заключение

Нужно ли делать?

Его выполняют в обязательном порядке для домовладений, возведенных из блоков, созданных на базе легких бетонов. В таком случае он способен принять на себя неравномерное распределение нагрузок, таким образом, сохраняя стеновые конструкции от разрывов.

Это объясняется тем, что бетон в усиливающем поясе на порядок устойчивее к сжимающим нагрузкам, чем легкие блоки.

А интегрированная в его тело арматура дополнительно противодействует разрушению, которое может возникать при растягивающей нагрузке.

Вследствие функционирования тандема из этих 2-х материалов, армопояс на блочных стенах способен удержать намного большие напряжения, чем нормативные.

Справка! Сейсмопояс образует нужное ребро жесткости в газосиликатной стене и тем самым препятствует ее разрушению.

Армопояс в обязательном порядке устанавливают перед укладкой плит перекрытий и мауэрлата. В последнем случае стена защищена от точечных перенапряжений в стеновых блоках, возникающих при строительстве стропильной системы кровли, которые способствуют образованию трещин и сколов.

Это также возможно, если анкера мауэрлата будут напрямую подсоединены к внешней стенке. При устройстве системы висячих стропил, защитный пояс также выступает в качестве распорной конструкции, распределяющей кровельную нагрузку на все здание.

Основным требованием, которое предъявляется к устройству армированной защитной полосы ее неразрывность по контуру, что обеспечивается созданием железобетонной конструкции с использованием сплошной опалубки и армированного каркаса и одномоментной заливкой бетонного раствора.

Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

Прутки без насечек используются только для поперечных компоновок.

Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

Важно! При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются:

1. Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
2. Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
3. А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
4. Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
5. Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2.
   5 раза.
6. Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
7. Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

Стальной арматурный каркас способен сократить число усадочных трещин на 6 %, стальная фибра на 25 %, а полимерная фибра на 60%.

Правила выбора

Правильный выбор стройматериала зависит от проектной схемы. Поскольку стоимость арматуры является самой высокой в общей стоимости пояса, многие застройщики пытаются на этом сэкономить, применяя куски арматуры, бывшие в употреблении, сильно поврежденные коррозией. И в этом заключается опасность, поскольку такой пояс будет нести в себе угрозу разрушения.

Важно! Недопустимо наращивать железные прутки с помощью сварки, поскольку под ее влиянием утрачивает свои упругие характеристики, становится хрупкой и быстро разрушается.

По своему составу изготовленная арматура практически сразу же покрывается коррозией и это нормально и не является опасным для будущей защитной конструкции.

Но некоторые пользователи пытаются маслом снять слой коррозионного налета, что приводит к непоправимым последствиям.

Слой масла нарушает основную связь такой конструкции, обеспечивающей совместную работу бетона и арматуры.

Самое главное правило по выбору материала для армирования — это соответствие его проектным спецификациям по сортаменту и размерам. При выборе арматуры важно обеспечить выполнение проектных показателей:

1. Процент армирования допустим в интервале 0.4-3.1 % от пространственного объема монолитной формы.
2. Диаметр стержней установлен для продольной установки с диметрами 10-14 мм, а для поперечной — от 6 до 8 мм.
3. Наименьшее число продольных элементов в 1-м ряду с шириной пояса более 150 мм свыше 2.
4. Наименьший промежуток между продольными элементами свыше 26 мм для нижнего рядка и 35 мм — для верхнего.
5. Число арматурных рядов 2 и свыше. При этом нижний, максимально работает на растяжение, а верхний — на сжатие.

Требования к арматуре перед вязкой каркаса:

1. В местах монтирования армокаркаса удаляют мусор и загрязнения.
2. Арматурные элементы обезжиривают специальными растворителями.
3. Поверхность прутьев очищают от всех неметаллических покрытий, слоев краски, загрязнений и ржавого налета, который способен отслаиваться. Удаляется такая ржавчина стальной щеткой.
4. Допускается присутствие эпоксидного покрытия на поверхности стержней.

Бытует мнение определенных застройщиков, что если обливать водой прутки за пару дней до монтажа, они ржавеют, и к ним будет сильнее прилипать бетонный раствор. Эта информация не лишена смысла, поскольку и официальные комментарии, к строительным нормативам говорят о том же.

При этом, обыкновенная, легко отслаивающаяся ржавчина на поверхности арматуры в разы снижает силу сцепления с бетонным раствором, поэтому ее обязательно нужно удалять перед вязкой арматурного каркаса.

Основные схемы

Рабочие схемы для производства армосетки сейсмопояса определяется проектом домостроительства. Как правило, она выполняется из 4-х рабочих стержней установленных продольно, а также хомутов-перемычек, размещенных в промежутках и скрепленных вязальной проволокой. В сечении подобный каркас должен иметь прямоугольник или квадрат

Обратите внимание! Продольная арматура Д=10-14 мм на стыковых соединениях и углах не должна обрываться, а усиливаться дополнительными загнутым стержнем, заведенным на 40 см в обе стороны.

Через 20-30 см продольная арматура скрепляется перемычками-хомутами, для этого используют арматуру Д= 6-8 мм. Для соединения обычных элементов каркаса применяют вязальную проволоку, сваривают только стальные стержни с маркировкой «С», например, А500С. Длина сварного шва допускается из расчета 10Д. То есть если арматура диаметром 12 мм, то шов должен быть не менее 120мм.

Технология

Технология зависит от места расположения армопояса:

• фундамент;
• цоколь;
• межэтажные плиты;
• кровельная система.

Высота его исходит от общего веса здания и этажности, как правило, равняется от 400 до 500 мм. Армопояс устанавливается по периметру всех несущих стен, в том числе и внутренних.

Арматуру соединяют в каркас методом вязки, сварка применяется исключительно для строительно-монтажных прихваток. Защитный слой бетонного раствора над всеми уровнями каркаса должен быть не менее 30- 50 мм.

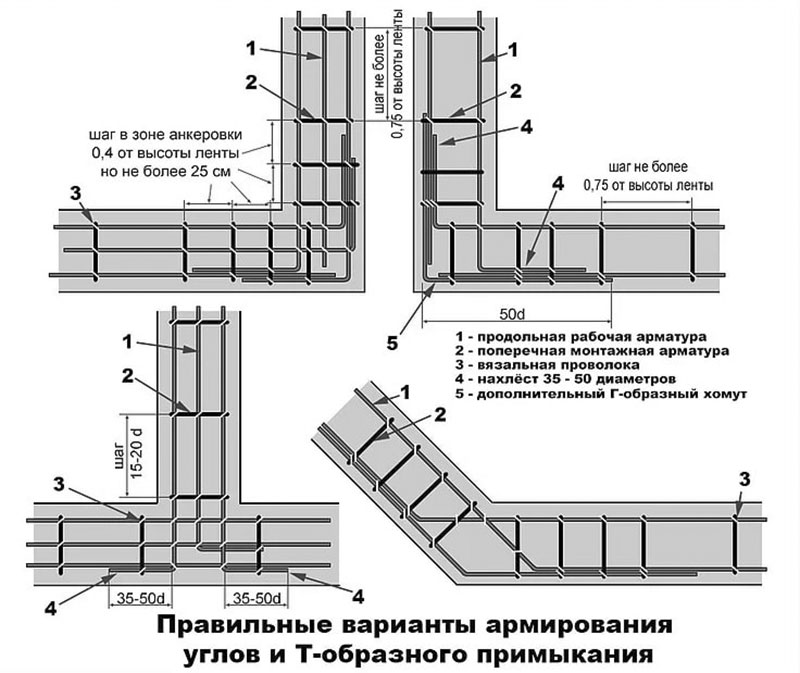

Углы примыкания выполняют изогнутой арматурой, чтобы обеспечить работоспособность сейсмопояса, как целостною рамою. Продольная арматура выбирается усиленной Д = 16-20 мм. Поперечные элементы гнутые арматурные хомуты Д= 8-10 мм и шагом до 200 мм.

Второй уровень пояса устраивается по верхнему краю фундамента, по сути продолжает его конструкцию и упрочняет общей связкой. Ширина армопояса в этом случае равняется ширине фундамента.

Технология армирования и применения базовых материалов аналогично поясу 1-го уровня, а высота должна находиться на уровне 200-300 мм.

Сейсмопояс 3-го уровня устанавливается под межэтажные плиты перекрытия. Ширина его зависит от ширины несущих стен и вида фасадной отделки и исполняется в виде монолитной железобетонной балки со сплошным контуром.

А для внутренних несущих стен, где такой контур отсутствует, армирование выполняют, закладывая арматурные сетки и специальные каркасы к примыкающей поверхности.

Допускается утапливать выступающие прутки, прорезая в газоблоках специальные штробы. Хотя целость контура в этом случае обеспечить не получится, но выносливость стеновых блоков, где будут действовать локальные нагрузки плит перекрытий, будет ощутимо выше. Размер продольной и поперечной арматуры принимается соответственно 12 и 8 мм, схема вязки армокаркаса прописывается проектом.

Армирующий пояс 4-го уровня укладывают под мауэрлат, он имеет конструктивные отличия от нижерасположенных конструкций. Это вызвано нагрузками, которые создаются в зоне крепежа балки, при установке кровли со стропильной системой.

Важно! Неукоснительные требования при выполнении этих видов поясов – это защитный бетонный слой 50 мм со всех сторон каркаса, схема каркаса выполняется только вязкой, со строгим армированием углов по схеме, которое выполняется усиленными гнутыми элементами.

По длине главные стержни стыкуют методом нахлеста с запасом 150 мм, для прочности их связывают вязальной проволокой. В таком сейсмопоясе по схеме дополнительно устанавливают анкерные крепежные закладные под мауэрлат для его надежной фиксации.

Для строения из газобетона

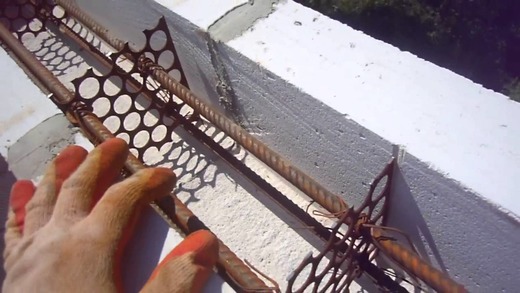

Для домов, стены которых возведены из легких бетонов, например, из газобетона установка армопоясов всех 4-х уровней обязательна. Железобетонный защитный пояс изготавливают из бетонного раствора М200/М250, продольных стержней Д=10 мм и поперечных 6 мм.

Армокаркас выполняется из 2 рядов прутьев — верхнего и нижнего, с расстоянием между ними не менее 150 мм.

Оба ряда размещаются в одной плоскости с поперечным шагом 100 мм.

По длине арматуры стыкуется внахлест свыше 200 мм и связывается вязальной проволокой, после чего аналогичной проволокой их скрепляют с поперечными деталями.

Защита для небольших домовладений может иметь пояс, выполненный из 1-го слоя арматуры, без производства пространственного армокаркаса, а только путем объединения продольных стержней с поперечными. В зонах поворота армоконтура стенок, прутки перехлестываются и соединяются в местах перехода.

Схема пояса под мауэрлат выполняется по проекту. Армокаркас укладывают в опалубку либо пустую нишу U- блока. Одновременно сохраняют зазор между внешней гранью каркаса и внутренней стенкой опалубки до 50 мм для создания достаточного защитного слоя металлокаркаса от коррозии.

Важно! Для того чтобы каркас не ложился на дно опалубки устанавливают специальные пластиковые вкладыши, фиксирующие каркас на нужном расстоянии от формы.

После установки каркаса с внешней стороны закрепляют теплозащитный слой, чтобы не допустить передачу тепла через железобетонную конструкцию по «мостикам холода». Рабочий раствор заливают за один прием, для этого потребуется бетононасос и подающие шланги.

После чего бетон утрамбовывают электрическим виброинструментом или ручным методом, путем прокалывания раствора арматурным прутком. Это выполняется, для того чтобы удалить все воздушные пузыри в толще бетона Уровень наполненного бетонного раствора выравнивают с использованием правила и кельмы.

Распространенные ошибки

Даже незначительные ошибки, допущенные при изготовлении армопояса на стенах, возведенных из легких блоков способны привести к их разрушению. Как правило, больше всего проблем создают себе сами застройщики, которые начинают заливку армопояса, не имея под рукой проекта и технологической карты.

А это значить, что может быть неправильно подобрана арматура или не выдержаны размеры каркаса, в результате чего конструкция получится слабой и не сможет защитить стены от разрушений под воздействием плит перекрытия или кровли.

Ключевые ошибки, которые допускают застройщики при армировании армопояса на домах, возведенных из газобетона:

1. Неправильно выбранные диаметры сечений для поперечных и продольных элементов.
2. Применение сварных соединений для арматуры, которая не предназначена для этих целей, то есть без литеры «С» в маркировке.
3. Нарушение расстояния между вертикальными и горизонтальными стержнями каркаса.
4. Нарушение уровня заливки каркаса бетоном, он оголен или покрыт слоем менее 30 мм.

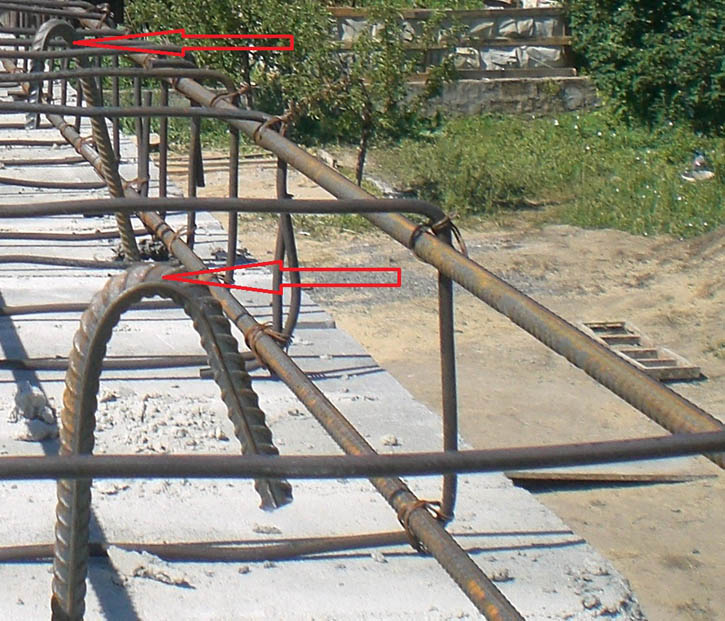

5. Неправильно выполненные углы армокаркаса, имеется перекрест арматурных стержней, что недопустимо, поскольку такой метод приводит к расслоению бетона.
6. Нарушение сгиба арматуры путем ее нагрева или подпиливания места изгиба.
7. Оба метода серьёзно обессиливают арматурные стрежни, что вероятно вызовет разрушение стены под нагрузкой.
8. Нарушение порядка сгибания арматуры, класса А-III допускается сгибать только в холодном режиме на угол не выше 90 градусов, с Д изгиба = 5 Д арматуры, для обеспечения прочности.

   Одновременно следят за тем, чтобы свободный отгибаемый конец прутка не был меньше 12 Д арматуры. Загиб арматуры до 180 градусов снижает прочностные характеристики армопояса на 10 и более процентов.

9. Нарушение процедуры вязки во время сгиба арматуры, у которой один конец замоноличен в стене.
10. Неправильный выбор материала арматуры, применение в ее качестве недопустимых материалов: алюминиевые уголки, стальные трубы, стальные листы или металлолом.

    Такие строительные материалы не владеют нужными прочностными характеристиками, чтобы вынести расчетные нагрузки на растяжение/сжатие, и не смогут предохранить бетон от деформаций и трещинообразования.

11. Армирование выполнено с использованием отработанных рельсов аналогично не разрешается вследствие невысокого уровня сцепления рабочего раствора с гладкой поверхностью железа.
12. Применение алюминиевой проволоки, в создании армокаркаса запрещено, поскольку соединения бетона с алюминиевой поверхностью создает химическую реакцию, с последующим разрушением бетона.

Обратить внимание! Застройщик должен применять только проектную марку арматуры, в количестве и модификации, указанной в проекте в спецификациях материалов.

Кроме того, приобретая нужные арматурные изделия и закладные нужно сделать визуальный осмотр товара. Стальная арматура не должна иметь отслаивающуюся ржавчину, механические повреждения. Она должна быть ровной по всей длине.

А на стеклопластиковых прутьях не должны быть дефекты в виде сколов и выпадающих волокон. Также важно обратить внимание на равномерность внешней окраски и спиральной навивки стеклопластикового изделия.

Не должна застройщика радовать и низкая цена арматуры, которая скорее всего говорит о плохом качестве товара.

Полезное видео

Армирование армопояса:

Заключение

Армирование армопояса для стеновых конструкций жилых домов из легких бетонных блоков – это обязательный строительный этап, который выполняется по проекту. Его цель — усиление стенового материала и увеличение несущих характеристик дома за счет создания монолитного железобетонного пояса.

Бетон, усиленный армокаркасом способствует росту несущей способности стеновых конструкций, повышая их сопротивление динамическим и статистическим нагрузкам. Благодаря этому повышается их трещиностойкость.

Армирование армокаркаса обладает высокой технологичностью, поскольку может принимать любую форму по замыслу проектировщика. В результате пояс получается с высокими характеристиками по тепло-, огне-, химической и биологической стойкости, что в разы увеличивает нормативных срок службы стен из легкого бетона.

Именно благодаря вышеупомянутым свойствам, процесс армирования справедливо получил огромную популярность в индивидуальном, гражданском и промышленном строительстве.

Что такое армопояс, зачем он нужен и как сделать его своими руками

Содержание статьи

• 1 Что такое армопояс
• 2 Где устанавливается
• 3 Когда необходим
• 4 Функции армопояса
• 5 Когда возводить армопояс не нужно
• 6 Рассуждения о пользе армопояса
• 7 Зачем загородному дому арматура
  • 7.1 Кирпичный дом
    • 7.1.1 Монолитный фундамент и армопояс
    • 7.1.2 Стены, кровля и армопояс
  • 7. 2 Армопояс в каркасном строении
  • 7.3 Армопояс в домах из штучных блоков
    • 7.3.1 Армопояс для фундамента и цоколя строений из блоков
    • 7.3.2 Армирование стен
• 8 Что армируем, а что нет
• 9 Как самостоятельно сделать армопояс
  • 9.1 Металлическая арматура
    • 9.1.1 Армирование по углам
    • 9.1.2 Возможна ли сварка арматуры
    • 9.1.3 Длина нахлёста прутов
  • 9.2 О непрерывности армопояса
    • 9.2.1 Жёсткость строения
    • 9.2.2 Распределение нагрузки
  • 9.3 Опалубка армопояса
  • 9.4 Бетон
  • 9.5 Практические рекомендации

Сегодня устройство армопояса считается чуть-ли не обязательным этапом при строительстве небольшого частного дома. Монолитный пояс закладывают в проекты, его рекомендуют приглашённые строители, но мало кто может обосновать его необходимость.

Цель статьи: понять принципы создания армирующего пояса и развеять некоторые мифы о важности этой конструкции. Но сначала общие теоретические вопросы, всесторонне поясняющие предмет обсуждения – устройство армопояса.

Что такое армопояс

Армопоясом называют монолитный бетонный контур с армированием, расположенный в горизонтальной плоскости строения по периметру несущих стен.

Функциональная задача армированного пояса – равномерное распределение нагрузки тяжёлых конструктивных элементов.

Вторая технологическая задача – обеспечение жёсткости и устойчивости строения.

Где устанавливается

Армопояс может располагаться:

• ниже фундамента;
• над уровнем земли, в цокольной части строения;
• под межэтажными плитными перекрытиями;
• под мауэрлатом.

Во всех вариантах пояс устраивается по всему наружному периметру здания, иногда – связывает все несущие стены.

Когда необходим

В каких случаях необходим армопояс:

• предполагаемая высота здания – два и более этажа;
• климатические условия в месте строительства экстремальны в плане перепадов температур, выпадения осадков, сейсмических показателей, силы ветров;
• грунты под сооружением нестабильные, сыпучие, илистые, водонасыщенные, — любые, способные дать неравномерную усадку здания;
• фундамент дома — свайный либо столбчатый;
• стеновой материал — облегчённые, пористые, вспененные блочные материалы, имеющие недостаточные показатели устойчивости к балкам и плитам перекрытия;
• система стропил предполагает применение анкеров, шпилек.

Функции армопояса

Основные аргументы в пользу армопояса:

1. Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
2. Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
3. Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
4. Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

Армопояс под мауэрлат.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

• Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
• Стены строения возводятся из камня, кирпича, монолитного бетона.
• Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Важно! Часто показателей прочности блоков из газобетона, керамзитобетона, арболита достаточно для сопротивления нагрузкам небольшого одноэтажного и даже двухэтажного дома.

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

Зачем загородному дому арматура

Есть одно условие, при выполнении которого никаких армопоясов в строительстве индивидуального жилья не требуется – это строительство по традиционным технологиям и с применением таких же традиционных материалов.

Попробуем распределить дома по видам и по необходимости устройства армопоясов при их возведении.

Кирпичный дом

Тяжёлое строение даже для одного этажа. По этой причине фундамент возводится, как правило, монолитный, ниже глубины промерзания.

Монолитный фундамент и армопояс

Монолитное основание обязательно армируется. Стержни арматуры располагаются вертикально, горизонтально, перевязываются между собой. Так обеспечивается прочность фундамента и его великолепные несущие свойства.

Где в фундаменте или цоколе нужен дополнительный армопояс? Нигде: под фундаментом или сверху устройство пояса– это всего лишь увеличение высоты фундамента.

Само понятие «армопояс» для монолитного фундамента не применяется. Кто всё-таки делает дополнительную армоленту над фундаментом – тот просто выравнивает монолитное основание по единой отметке, то есть исправляет ошибку по высоте или выравнивает горизонтальный уровень.

Вывод: устройство армопояса в монолитном фундаменте — пустая трата денег и ненужный расход материалов.

Стены, кровля и армопояс

Для вековой эксплуатации кирпичных и каменных стен необходимы прочный фундамент и квалифицированное исполнение кладки стен. Никаких армирующих поясов для цельных каменных стеновых конструкций не требуется.

Не нужен армопояс и в случае межэтажного (чердачного) перекрытия таких стен железобетонными плитами, достаточно качественного кирпича и закладных металлических деталей в кладке. Устройство пояса для опирания стропильной конструкции также нецелесообразно – достаточно деревянных мауэрлатов. Всё сказанное правомерно и для стен, возведённых по монолитной технологии.

Вывод: в кирпичном доме с монолитным фундаментом армопояс не применяется. Использование блоков типа ФБС для фундаментов также исключает применение технологии дополнительного ленточного армирования.

Армопояс в каркасном строении

В строительстве всё больше используются каркасные технологии. Это означает, что стены возводятся из облегчённых материалов: деревянного каркаса, внутренней/внешней обшивки и утеплителя. Тяжёлый армопояс поверх стены будет в таком строении чужеродным элементом, не выполняющим никаких функциональных задач.

Всё зависит от вида фундамента. Если основа каркасного здания – монолитная плита, то армопоясу в этом сооружении места нет. Но если применяются столбчатый или свайный вариант основания для каркасника, то армопояс в нём – ростверк (или рандбалка).

Столбы или сваи фундамента обвязываются железобетонным поясом-ростверком, на который и монтируется каркас здания. Характеристики ростверка рассчитываются на нагрузки, он может быть разным по насыщенности арматурой, по линейным параметрам, но, по сути, это тот же армопояс. Так же как и монолитный армированный ленточный фундамент, который для каркасных домов практически не применяется.

Армопояс в домах из штучных блоков

Под штучными рядовыми блоками понимаются изделия для возведения стен, изготовленные из самых разнообразных материалов. Их множество, ведь блок можно изготовить литьём или прессованием почти из любых материалов. Но в большей степени застройщиков интересует применение армопояса в домах, стены которых сложены из газоблоков или пеноблоков. Разумеется, — и в этих случаях использование поясного армирования зависит от вида фундамента.

Армопояс для фундамента и цоколя строений из блоков

Стоит повторить, что ленточные фундаменты, выполненные из монолитного армированного по всем правилам, не требуют дополнительного усиления ни снизу, ни сверху. Для свайных и столбчатых заглублённых фундаментов выполняется аналог армопояса – ростверк.

Но наши российские умельцы используют для устройства самые немыслимые комбинации технологий. Именно поэтому, при возведении оснований из штучных стеновых бетонных блоков, шлакоблоков, мелкозаглублённых, неармированных, и прочих подобных, армопояс желателен во всех его функциональных направлениях.

Варианты:

• под фундаментом в виде сплошной армированной ленты, по ширине превышающей сам фундамент примерно в полтора раза;
• над фундаментом по типу ростверка – на ширину стен;
• в стенах на любом уровне – на ширину стен либо менее, с учётом утеплителя;
• под межэтажные и чердачные перекрытия – в зависимости от вида перекрытия или стропильной системы.

Если подходить к вопросу армирования с точки зрения здравого смысла, то возникает ощущение, что придумали армопояс недобросовестные производители строительных стеновых материалов.

Армирование стен

Из всех видов блоков, предлагаемых на рынке, доверие вызывают только газоблоки. Не потому, что они самые лучшие, иногда бывает совсем наоборот, а потому, что их могут изготовить только в заводских условиях, такова технология. Армопояс для стен из разных материалов:

• Газоблоки. Заводские изделия предполагают наличие у материала свойств, обозначенных в паспорте изделия. А там сказано, что для строительства одноэтажного, а иногда и более высокого дома, не требуется устройство дополнительных усиливающих конструкций. То есть – армопояс не нужен.
• Пеноблоки. По характеристикам эти изделия совсем немного уступают газоблокам, но проблема в другом: на рынке появилось слишком много поддельных изделий — слишком доступна и недорога технология изготовления пеноблоков. Поэтому для стен из пенобетонных изделий армирование необходимо. Причём, чем чаще – тем лучше, по причине неизвестного качества.
• Шлаковые, керамзитовые и прочие подобные изделия армировать необходимо. Причины те же, что и с пеноблоками — плохо поддающийся расчётам на нагрузки материал.

Количество и параметры армопоясов для блочных стен выбирают сами застройщики или приглашённые на строительство специалисты.

Что армируем, а что нет

Вывод из перечисленного: армирование необходимо лишь при возведении дома из пеноблоков или иных непроверенных, «сделанных в гараже» материалов.

Фундамент снизу и в районе цоколя армировать нужно только в случаях, когда заказчик не уверен в его качестве или не проводил расчёты на нагрузки.

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Важно! Армопояс может усилить жёсткость здания только в том случае, если он достаточно пригружен сверху.

Распределение нагрузки

Когда стены дома возведены из лёгких стеновых блоков, на которые уложены плиты перекрытия или балки стропильной системы, то стены могут просесть, сжаться под тяжестью нагрузок в местах опирания. В таких случаях функция пояса – равномерное распределение нагрузок от верхних конструкций.

К примеру, дом построен из газо-/пенобетона. Это те материалы, которые не могут воспринимать концентрированные нагрузки без деформации, достаточно слабы на смятие. Поэтому, в обязательном порядке, под плиты перекрытия сооружается распределяющий нагрузку монолитный пояс. В задачу такого армопояса не входит стягивание дома в жёсткую конструкцию, а потому он может разрываться по необходимости.

Местом разрыва может быть, например:

• стена под фронтоном здания, на которую не опираются стропильные элементы;
• окно лестничной площадки, где нет плит перекрытия.

Важно! Армопояс, распределяющий нагрузки, может быть разорван при необходимости.

Опалубка армопояса

Опалубка — форма в виде прямоугольного корыта, в которое укладывается арматура и заливается бетонная смесь. Как правило, ширина опалубки равна ширине возводимых стен. Расположение – по длине периметра.

Важно! Главные условие для формы: герметичность, прочность креплений, распорок, стяжек, особенно в момент загрузки бетоном.

Возможно приобретение в специализированных компаниях типовой щитовой опалубки. С точки зрения цены: самостоятельное изготовление из доступных материалов – вне конкуренции. После схватывания бетона опалубочная конструкция разбирается.

Бетон

После устройства опалубки заказывается на бетонном заводе необходимый объём бетона, заливка производится в один приём.

Самостоятельное изготовление бетона трудоёмко, но возможно. Стандартная пропорция для самостоятельного изготовления бетонной смеси цемент М 500 : песок : щебень мелкой фракции = 1 : 2 : 3. После тщательного перемешивания смесь помещается в опалубку, уплотняется вибрированием, разравнивается. Срок схватывания – сутки при положительной температуре воздуха, полное застывание – 7 суток, окончательное схватывание — 28 суток, созревание – 100 лет.

Практические рекомендации

В первую очередь застройщику следует понять: так ли необходим армопояс в строительстве его дома. Это действительно важный вопрос, ибо расходы на устройство армопояса значительные.

Опытные застройщики знают, с каким упорством навязывают строительные бригады услугу по устройству армопояса.

Если принято решение об устройстве пояса – то лучше выполнить работу самостоятельно. Это несложно, достаточно посмотреть на фото разного рода опалубки и арматуры.

на Kuriyama of America, Inc.

Перевод на язык

Шланг для очистки канализационных сетей Armor Belt® от Piranha® Hose Products, Inc. представляет собой инновационный процесс, который повышает ценность покупки канализационных шлангов, продлевая срок их службы. Рукав Armor Belt® является обязательным, когда применение требует чрезвычайной прочности при сохранении гибкости. Он также повышает стойкость к порезам и истиранию. Это идеальный шланг для требовательных и суровых условий очистки канализации.

Желтая полиолефиновая трубка, одинарная оплетка из высокопрочного синтетического волокна, прочная полимерная лента и износостойкое оранжевое полиэфир-уретановое покрытие.

Сделано в США.

Информация о запросе Сравнить товары

САОР-12	Н/Д 3/4 дюйма19,1 мм	Н/Д 1,31 дюйма33,3 мм	Н/Д 2500 фунтов на кв. дюйм 172,4 бар	Н/Д 6250 фунтов/кв. дюйм 430,9бар	Н/Д 5,00 дюйма127,0 мм	Н/Д 0,36 фунта/фут
САОР-16	Н/Д 1 дюйм25,4 мм	Н/Д 1,55 дюйма39,4 мм	Н/Д 2500 фунтов на кв. дюйм 172,4 бар	Н/Д 6250 фунтов на кв. дюйм430,9 бар	Н/Д 6,00 дюйма152,4 мм	Н/Д 0,50 фунт/фут
САОР-20	Н/Д 1 1/4 дюйма31,8 мм	Н/Д 1,87 дюйма47,5 мм	Н/Д 2500 фунтов на кв. дюйм 172,4 бар	Н/Д 6250 фунтов на кв. дюйм430,9 бар	Н/Д 7,00 дюйма177,8 мм	Н/Д 0,66 фунта/фут

Взрывной пояс: Новый взгляд на боевой пояс — SWAT Survival | Оружие

Перевозка необходимого для миссии снаряжения всегда вызывала споры. Когда мужчины впервые начали носить огнестрельное оружие, запасные боеприпасы и снаряжение носили на ремнях — практика, которая продолжалась до относительно недавнего времени.

Первым из современных американских винтовочных ремней стал M189 ВМС США5 6-мм пояс, имевший 12 тканевых карманов и кожаных клапанов, в каждом из которых находилось по две пятизарядные обоймы с 6-мм патронами. Последующий пояс для патронов M1903 был полностью хлопковым, и каждый карман также содержал две пятизарядные обоймы с патронами 30-го калибра. Этот ремень трансформировался, несмотря на несколько вариантов смонтированных / смонтированных, пока не стал патронным ремнем M1923, и продолжал эксплуатироваться до тех пор, пока американская винтовка калибра .30, M1 не была заменена недолговечной американской винтовкой калибра .30. 7,62 мм М14. Принятие на вооружение винтовки M14 потребовало модификации пистолетного ремня времен Первой мировой войны, а также использования уникальных подсумков для магазинов этой винтовки на 20 патронов. Для винтовки M16 требовался еще один тип подсумка для магазинов (громоздкий подсумок ALICE) на еще более модифицированном пистолетном ремне, который теперь обычно называют «военным ремнем».

Количество снаряжения, которое можно носить на ремне, является субъективным. Недвижимость и особенно вес могут ограничить то, что можно эффективно нести. Чтобы решить некоторые проблемы с весом, подтяжки были стандартными, поскольку винтовки заряжались спереди. Сами подтяжки варьировались от узких до широких и мягких, и сами по себе были как проклятием, так и благословением.

Нагрудники обычно заменяют боевые ремни во многих подразделениях спецназа, а также в большинстве обычных сил. Это не новое явление, так как нагрудники использовались (хотя и в небольшом количестве) во время Второй мировой войны, стали широко использоваться коммунистами во время войны во Вьетнаме и достигли новых высот популярности, когда их использовали хорошие парни и коммунисты. как в Родезийских (как и в других африканских) войнах.

Нагрудные приспособления давали пользователю возможность носить больше снаряжения с большим комфортом. В результате с годами нагрудники получили широкое распространение, до такой степени, что у большинства войск, вооруженных винтовками / карабинами, больше нет боевого ремня. Теперь все носится на жилете.

Некоторым юнитам требуется отдельный ремень для выполнения определенных задач, как правило, при ношении дополнительного оружия. Пистолет часто носят на бронежилете — большой плюс при патрулировании верхом, — но он занимает определенное место. Другая проблема заключается в том, что после того, как жилет снят, все, что у вас есть, уходит вместе с ним.

Существует два решения. Держите кобуру для пистолета прикрепленной к ремню брюк, чтобы она была с вами, когда ваши большие мальчики надевают штаны; или имейте отдельный ремень для пистолета, который держит ваш пистолет, пистолетные магазины и другое необходимое снаряжение (некоторые типы нагрудных/плечевых кобур имеют определенное назначение).

Пистолетный ремень используется для ношения пистолета/магазинов, но можно также носить и другое снаряжение. Многие склонны перегружать свое снаряжение — жилеты, ремни или что-то еще. Что-то из этого может быть необходимо, а что-то нет, но тяжелый пояс в конце концов упадет на бедра, вызывая дискомфорт, боль и изрядное раздражение. С этой целью солдаты носили подтяжки, чтобы облегчить часть бремени.

С повсеместным ношением бронежилетов для всех рук низкопрофильные подтяжки стали нормой. Обычно они сделаны из однодюймовой нейлоновой ленты, и их можно носить под броней, не вызывая особого дискомфорта.

В 1990 году (тогда) полковник Боб Янг подарил мне застегивающуюся накладку для моего пистолетного ремня, сделанную London Bridge Trading. Это был большой шаг вперед, и ношение боевого пояса стало чуть менее обременительным. Позже другие компании производили аналогичные накладки, а также более широкие мягкие ремни с лямками MOLLE. Хорошим примером этого является боевой пояс Eagle Padded War Belt (RCS-PWB-32), выдающийся предмет в индивидуальном штурмовом комплекте морской пехоты (обратите внимание, что он недоступен в продаже). Этот ремень позволял крепить выдаваемые подсумки MOLLE на более устойчивую и удобную платформу.

Компания Crye Precision внимательно изучила доступные ремни и, следуя их желанию мыслить нестандартно, выпустила Blast Belt™. Blast Belt — это часть системы Crye Armoured Chassis (о ней будет рассказано в следующей статье), и поэтому она нетрадиционна. Прежде всего, пояс бронирован. Поскольку население состоит из военных, броня не имеет рейтинга NIJ, а скорее обеспечивает защиту от осколков и пистолетных угроз (свяжитесь с Crye для получения подробной информации).

Оригинальный взрывной ремень (теперь известный как Gen 1) состоит из двух узлов. Первый — это армированный пояс, и он имеет туннель для второй части, двухдюймовой ширины лямки с боковыми застежками на каждом конце. Взрывной пояс, будучи бронированным, имеет толщину примерно 1/4 дюйма, а длина брони составляет примерно 31 дюйм. Двухдюймовая лямка имеет большой диапазон регулировки. Пояс имеет ширину примерно шесть дюймов сзади и сужается до четырех дюймов по бокам. Два ряда лямок MOLLE проходят по всей длине армированного пояса. Сам ремень срезан по диагонали — более узкий кверху, чтобы обеспечить удобство использования. К бронепоясу на липучке Velcro® прикреплены три подушечки, которые также обеспечивают комфорт. Ремень весит около двух фунтов. В передней части корпуса есть место, которое не бронировано. Размер этого пространства варьируется в зависимости от типа телосложения, размера талии и размера ремня, но составляет примерно от восьми до десяти дюймов.

Этот пробел создан специально. Если бы броня оборачивалась вокруг, это ограничивало бы движение. Ограничение движения может означать повышенный дискомфорт, повышенную утомляемость и возможность провала миссии. Вы можете покрыть человека с головы до ног в доспехах, но все, что произойдет, это то, что он станет человеком линии Мажино — неспособным двигаться или сражаться.

Blast Belt толще, шире и тяжелее обычного пистолетного ремня, но плюсом является то, что вы получаете дополнительную защиту брони, а также ремень, который не врезается в ваши бедра — неплохой компромисс.

Ремень Blast 1-го поколения выпускался в трех размерах — среднем, большом и очень большом — и в двух цветах — популярный MultiCam® и хаки.

Основываясь на отзывах пользователей и по их просьбе, Crye недавно выпустила Blast Belt Gen 2. Концепция остается той же, но применение явно отличается.

Поколение 2 имеет такой же комплект брони, но другие комфортные накладки, в результате чего ремень примерно в два раза тоньше, чем ремень Поколения 1. Броня вставляется в носитель, и этот носитель можно снять, чтобы почистить, переделать или заменить. Gen 2 может принимать небольшие вставки из жесткой брони, что делает его еще более полезным для спускового крючка.

В настоящее время этот чехол выпускается в цветах MultiCam, хаки (универсальный цвет), армейском пикселе и полицейском черном, что делает униформу нацистов, политиков и модников восторженными. Blast Belt Gen 2 выпускается в четырех размерах: маленьком, среднем, большом и очень большом.

Тканый ремень шириной два дюйма усилен и проходит снаружи передней части переноски, но проходит через заднюю часть. Помимо упрощения регулировки длины, это также позволяет пользователю заменить этот ремень ремнем для извлечения. По просьбам пользователей по бокам ремня нет лямок MOLLE.

Понимая, что эта функция может понадобиться другим, взрывной пояс Gen 2 имеет дополнительные рукава MOLLE, очень похожие на адаптеры пояса для дайвинга, используемые в индивидуальном штурмовом комплекте морской пехоты (IAK). Они надеваются на бронепояс и крепятся на липучке. Это позволяет вам иметь несколько комплектов, предварительно собранных и готовых к установке на пояс, без необходимости тратить часы на их MOLL (например, кобуры и сумки для магазинов).

Сделав еще один шаг вперед, Crye будет иметь отдельный чехол с лямками MOLLE по всей длине ремня.

Crye понимает, что не всем нужен или может позволить себе армированный ремень, но очень многие хотели бы иметь ремень, который увеличивает переносимость груза и снижает дискомфорт.

Для обслуживания этих пользователей Crye предлагает небаллистическую опорную вставку, заменяющую пакет брони, что делает его значительно менее дорогим и доступным для большинства пользователей.

Также доступны низкопрофильные подтяжки. Если вы носите на поясе небольшой вес, подтяжки могут значительно облегчить вам жизнь.

Последние два с половиной года я ношу тот или иной тип Blast Belt — сначала прототипы и Gen 1, а сейчас — Gen 2. Как и у многих людей моего возраста/ровесников, у меня болит спина, с L3/4/5 и S1/2 вздулись или разорвались (результат 2500 прыжков с парашютом, несчастных случаев с различными платформами и одного психопата, который переехал меня на своей дряхлой машине). Носить доспехи и шлем болезненно, но иногда просто стоять тяжело. Blast Belt не медицинский бандаж, и никакое снаряжение не может считаться удобным. Однако это наименее неудобный боевой ремень, который я когда-либо носил.

Взрывной пояс стоит недешево, но и не слишком дорого.
