Армопояс под мауэрлат

Автор Кровельщик На чтение 7 мин Просмотров 1.4к. Обновлено 24.08.2017

При строительстве любого дома, первостепенное значение отдается созданию армирующего пояса под мауэрлат, который придает строен
ию дополнительную жесткость, и выполняет еще функции усиленной опоры, позволяющей удерживать бурс на требуемом месте.

Содержание

1. Предназначение армирующего пояса
2. Функции армопояса
3. Назначение мауэрлата
4. Обоснованность сооружения армирующего пояса
5. Размеры армопояса под мауэрлат
6. Сооружение армирующего пояса
7. Монтаж опалубки, укладка металлического каркаса
8. Установка закладных резьбовых шпилек
9. Заливка армирующего пояса бетоном
10. Крепление мауэрлата к армопоясу
11. Обоснованность сооружения армирующего пояса под мауэрлат из кирпича

Предназначение армирующего пояса

• вертикальную, которая заложена в вес самой кровли с учетом внешних воздействий: сейсмической активности, ветра и снега;
• распорную от опирающихся на стену стропил, которая стремится раздвинуть стены здания. Вместе с повышением нагрузку на кровлю, повышается и горизонтальная составляющая – распорная нагрузка.

Функции армопояса

Армопояс – это один из важнейших компонентов в строительстве, а потому давайте рассмотрим зачем он нужен:

• если здание строится из газобетона, следует понимать, что блоки, сделанные из него, не выдерживает точечную нагрузку на свою поверхность и при сверлении отверстия для шпилек, и попросту трескаются;
• использования армопояса позволяет сделать конструкции более жесткой;
• вся локальная и точечная нагрузка равномерно распределяется по поверхности несущих стен;
  в случае сезонного движения грунтов, неравномерной усадки дома или землетрясений, армопояс предохраняет стены от деформации, сохраняя всю геометрию строения;
• с помощью армопояса по горизонтали выравнивается вся стеновая конструкция, при этом исправляя допущенные при кладке стен ошибки;
• ввиду механической прочности, к армопоясу можно крепить все наиболее важные конструкции, в числе которых значится и мауэрлат.

Назначение мауэрлата

Мауэрлат – это часть кровли здания, которая используется в качестве опоры для стропил на крыше. Зачастую профессиональные строители рекомендуют закреплять его на специальном армопоясе, который позволяет удерживать его на месте.

Так он выступает в качестве усиленной опоры, придавая жесткости всей конструкции. К мауэрлату крепятся ноги стропильной системы, а он сам прикрепляется непосредственно к стенам здания. Исходя из этого, следует вывод, что помимо опоры для стропил, мауэрлат еще и соединяет в единое целое кровлю и каркас дома.

Обоснованность сооружения армирующего пояса

Армопояс под мауэрлат необходим для повышения прочности конструкции дома. При устройстве армопояса под этот брус своими руками, стоит учитывать, что он должен быть обязательно непрерывным, проходя через весь периметр стен.

А поскольку кровельная система дома включает в себя не только стропильную систему, но и множество других элементов (коньковые стойки или лежни), которые могут опираться как на несущие стены, так и на остальные опоры, рекомендуется обустройство армопояса и под них.

Крайне важно, чтобы армопояс был точно и надежно установлен согласно всем нормам. Если это проигнорировать, то кровельная конструкция вряд ли будет отличаться прочностью.

Размеры армопояса под мауэрлат

При армировании следует учитывать, что его ширина должна быть равна ширине несущих стен, но не меньше 25х25 см. Если стены возводятся из газобетона, то последний ряд выкладывается из специальных блоков в форме буквы «U», которая выступают в качестве опалубки для заливки бетона.

Если же стены возведены из кирпича, то внешняя опалубка делается размером в половину кирпича, а внутренняя из досок.

Сооружение армирующего пояса

Монтаж опалубки, укладка металлического каркаса

К формированию армирующего пояса следует приступать по завершению возведения стен.

Для этого формируется опалубок, который следует использовать для заливки армирующегося пояса, к которому в дальнейшем будет крепиться брус.

Монтируя опалубок, необходимо следить, чтобы его верхний край находился строго по горизонтали. Это легко проверяется с помощью строительного уровня или ватерпаса.

Затем внутрь опалубки кладется арматурный каркас, в продольной части которого должно быть не меньше 4 прутьев арматуры, диаметром от 1,2 см.

Пересекающиеся части из прутьев арматуры или проволоки, диаметром 8 мм, должны соединять продольную арматуру через каждые 25 см.

Обычно в поперечном сечении такой каркас являет собой квадрат, а иногда прямоугольник. Можно прибегнуть к услугам предприятий, сваривающих любые каркасы с помощью точечной контактной сварки, если на это нет времени.

Укладывая арматурный каркас, учитывайте, что минимальная толщина бетона от арматуры должна быть не меньше 5 см. По бокам это без проблем регулируется правильной укладкой каркаса, а внизу необходимо сделать подставки из битого кирпича или же подложить деревянные доски.

Но в идеале использовать специальные опоры из пластика требуемой высоты, которые можно найти в любом строительном магазине.

Завершив укладку каркаса, следует закрепить опалубку таким образом, чтобы ее не расперло от тяжелого бетона, а сделать это можно так:

• монтируя опалубку, ее нижнюю и верхнюю части скрепляют деревянными брусочками. После застывания бетона, верхние доски демонтируются, а нижние остаются;
• опалубка может крепится с помощью особенных диагональных упоров, которые один концом упираются в опалубку, а другим опираются на горизонтальную поверхность;
• изготавливая многоразовую опалубку из ОСП (ориентированно-стружечной плиты) для их скрепления используют резьбовые шпильки.

На противоположных сторонах листов опалубки недалеко друг от друга делаются отверстия, диаметром в 12,5 мм. Туда же прокладывается пластмассовая трубка, которая по длине должна быть равна ширине будущего армопояса.

После этого, через отверстия пропускается резьбовая шпилька диаметром 12 мм, которую нужно будет стянуть гайками с крупными шайбами. После застывания бетона, они вытаскиваются, а листы демонтируются. Что же касается трубок, их можно оставить в бетоне, поскольку стоят они копейки.

Установка закладных резьбовых шпилек

Проверив правильность установки опалубки, следует установить крепежные детали, на которых будет держаться мауэрлат. Рекомендуется это делать с помощью резьбовых шпилек, крепящихся к металлическому каркасу.

Они должны быть с крупными шайбами и гайками, и диаметром чуть больше сантиметра, а длина была такой, чтобы один конец был хорошо зафиксирован на каркасе каркасу, в то время, как другой выступал на несколько сантиметров над уже смонтированным мауэрлатом.

Там, где на мауэрлат не опираются стропила, необходима установка шпилек. Как минимум одна шпилька должна быть между ногами стропил, при этом расстояние между креплениями не должно превышать одного метра. На арматурном каркасе сделайте разметку мелом, а выравнивание производите по линии, сделанной с помощью шнура, натянутого по осевой линии.

С помощью вязальной проволоки шпильки крепятся строго по вертикали к арматурному каркасу.

[youtube id=»kvj2VepnPSw» align=»center» mode=»normal»]

Заливка армирующего пояса бетоном

Для придания армопоясу максимальной прочности, все должно быть сделано за один раз. Для этих целей рекомендуется использовать бетон марки не ниже М200.

Если же такая возможность отсутствует, то бетон можно сделать и самостоятельно. Конечно, без бетономешалки и помощников тут не обойтись.

Чтобы приготовить бетон требуемой марки, необходимо использовать:

• цемент марки М400 1 часть;
• щебень 4,8 части;
• мытый песок 3 части.

Когда бетон будет залит, в нем могут появиться пузыри (воздушные полости), которые сказываются на прочности конструкции. Чтобы их удалить, следует использовать специальный вибратор, но если его под рукой нет, то нужно потыкать его по всему объему куском арматуры.

Кстати, для большей эффективности стоит использовать пластификаторы, которые повышают подвижность смеси и снижают составляющую воды. В результате армопояс быстрее застывает и становиться прочнее.

Крепление мауэрлата к армопоясу

Когда бетон станет достаточно прочным, опалубка демонтируется и через неделю-полторы, можно начинать прикреплять мауэрлат к армопоясу. Предварительно брус обрабатывается специальными добавками, чтобы исключить возможность его гниения и повреждения насекомыми.

Все соединения бруса между собой делаются прямым замком или косым прирубом, что позволяет сделать всю конструкцию монолитной. Место будущего крепления бруса следует предварительно пометить, просверлить и вставить в них шпильки.

Само крепление осуществляется с помощью большой шайбы и гайки. Все соединения следует застраховать контргайками и срезать оставшиеся торчащие шпильки болгаркой. Монтаж мауэрлата на армопояс делается только через слой рубероида.

Обоснованность сооружения армирующего пояса под мауэрлат из кирпича

Часть специалистов считает возможным возведение армопояса из кирпича для строений из пористых блоков.

Но армирующей эту конструкцию можно назвать лишь с натяжкой, поскольку состоящая из нескольких рядов, она не будет равномерно распределять нагрузку, идущую от стропильной стены, в результате, создаваемая точечная нагрузка будет оказывать на пористые блоки разрушительное действие.

Итак, давайте подведем итоги:

• сооружение из армопояса под мауэрлат необходимо, если планируете строение из газо- и керамзитобетона, и при кирпичных стенах;
• для надежной фиксации мауэрлата к армопоясу следует использовать резьбовые шпильки, прикрепленные к металлическому каркасу;
• весь объем бетонных работ следует сделать за один раз без перерывов;
• мауэрлат крепится через слой рулонной гидроизоляции.

Делаем армопояс под мауэрлат: опалубка, армирование, заливка

Доброго времени суток, дамы и господа. На повестке сегодняшнего дня у нас информативная и полезная статья о том, как правильно подготовить стены старого видавшего виды здания под установку крыши своими руками. Сегодня мы займемся тем, что будем делать крепкий армопояс. Наша статья посвящена исключительно изготовлению армопоясу под мауэрлат. Эта конструкция позволит без всяких проблем сделать надежную крышу на любом здании. В нашем случае крышу будем делать на сарае, самую простую и совсем легкую.

Армопояс нужен для того, чтобы исключить какие-то точечные нагрузки крыши на стены здания, и уберечь их от скорейшего разрушения. Мауэрлат без армопояса не прослужит долго. Со временем он будет проседать, крыша деформироваться, что в дальнейшем может привести к её разрушению. Поэтому, на капитальных сооружениях строительство армопояса перед возведение крыши просто необходимая мера. В нашем случае здание было без армопояса, и мы будем делать строительно-восстановительные работы этой необходимой части здания своими руками без помощи специалистов.

Для чего нужен армопояс под мауэрлат?

Уже достаточно давно используется именно такая технология возведения двухскатных, односкатных и других крыш. Технология, проверенная годами, намного эффективнее разгружает стены дома от нагрузки, которую дает крыша. Появляется меньше трещин на фасаде здания, крыша не подвергается деформации за счет усадки мауэрлата. Сейчас мы более подробно расскажем вам, для чего же нужно ставить мауэрлат на армопояс.

Если крепить мауэрлат непосредственно на стены, то они быстро начинают разрушаться в местах фиксации. Даже если вы используете крепкие строительные материалы, такие как кирпич или шлак, отказываться от армопояса под мауэрлат в доме не стоит. Особенно для тех, у кого строящийся дом находится в сейсмоактивных зонах. Причины, по которым стоит согласиться на это (пусть и со скрипом зубов), следующие:

• Усадка характерна не только для бревенчатых домов, но и для других построек. Он особенно характерен для газобетона и часто неравномерно стекает по стенам. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных движениях грунта;
• Армопояс под мауэрлат увеличивает стойкость и прочность всего дома, так как он является монолитным.
• Если кто не знает — стропила давят на стены на разрыв. Особенно зимой, когда к весу крыши добавляется дополнительная масса снега и намерзание льда в виде сосулек (эти осадки также могут значительно увеличить вес конструкции).  Армирующий пояс поможет предотвратить распирание стен.

Чаще всего армирующий пояс изготавливают путем заливки бетона в сборную опалубку. Второй вариант — выложить его из блоков разного происхождения. Однако он считается менее надежным. Поэтому все привыкли использовать исключительно первый способ. Он более энергоемкий, но зато конечный результат получится в разы лучше, чем армопоясом из блоков различного происхождения.

Изготовление правильной опалубки для армопояса своими руками

В первую очередь необходимо определиться из чего же всё-таки стоит делать опалубку для армопояса. Вариантов очень много. Но, мы решили делать из толстых и прочных досок, которые в дальнейшем будем использовать для строительства крыши. Перед этим всем необходимо как можно лучше подготовить стены, подровнять кирпичи, убрать весь строительный мусор, который остался там после демонтажа старой крыши, и тогда уже начинать делать армопояс под мауэрлат своими руками.

ШАГ 1: зачистка стены. Как мы уже говорили, необходимо очистить стену от всего лишнего, что может помешать сделать нам опалубку для армировочного пояса. Это могут быть выпирающие или расколотые кирпичи, остатки мауэрлата старой крыши, рубероид и тд.

ШАГ 2: делаем разметку. Для того, чтобы ровно залить армопояс под мауэрлат необходимо сделать разметку. В качестве маяков мы использовали леску и кирпичи по углам. Благодаря этому у нас получилось сделать ровную опалубку под армопояс без особых усилий.

ШАГ 3: опалубка. Пришло время переходить к изготовлению опалубки. Для нее мы использовали доски высотой 35 сантиметров и толщиной не менее 3,5 см. Длина в этом случае играет не большую роль, но, чем длиннее, тем лучше и проще делать опалубку. Толщина армопояса под мауэрлат будет почти на всю высоту опалубки.

Опалубка армопояса

Опалубка армопояса

Доски между собой скрепляем ранее подготовленными брусками через каждые полметра. Это не даст разойтись опалубке и испортить армопояс. Фиксируем опалубку на стене, запениваем все швы, чтобы цемент не мог нигде протекать. На данном этапе нам необходимо сделать максимально герметичную конструкцию.

Над различными проемами необходимо сделать усиление в виде армирующих уголков (или уложить доску) для того, чтобы армопояс не висел в воздухе, а был верхней монолитной частью проема, к которому не страшно будет крепить дверь в дальнейшем будущем. На этом подготовительные работы перед изготовление армопояса можно считать завершенными. Далее переходим к самому основному – армированию и заливке!

Армирование и заливка армопояса под мауэрлат

После того, как мы закончили все подготовительные работы, сделали опалубку, подождали пока засохнет пена, можно смело приступать к армированию армопояса и заливке его раствором. Эта процедура требует хорошей физической подготовки, ведь вёдра с раствором весят не мало, а их будет очень много. Но, перед всем этим нам необходимо сделать закладные шпильки для крепления мауэрлата к армопоясу и подготовить арматуру для вязки на стенах сверху.

ШАГ 1: делаем закладные для шпилек. Для изготовления таких закладных нам понадобится кусок металла и шпилька не менее 16 мм в диаметре. Экономить на этом не стоит, ведь на этих шпильках и будет держаться вся крыша! Шпильку лучше всего будет приварить к какому-то плоскому куску металла, уголку, швеллеру или другому любому плоскому и устойчивому элементу. Размещать такие шпильки будем через каждый метр. Именно так и будет выглядеть крепление мауэрлата к армопоясу шпильками.

ШАГ 2: вяжем арматуру. Теперь нам необходимо доставить арматуру (10-12 мм) и вязочные материалы на верх стены, уложить все в опалубку и начинать вязку арматуры. Её можно выполнять по принципу, как мы когда-то делали армирование фундамента под забор. Вяжем специальной вязальной проволокой, никакой сварки применять не рекомендуется! Делаем так, как показано на фото, и получится то, что нужно.

ШАГ 3: размещаем закладные шпильки. Как выше упоминалось, размещаем наши шпильки на расстоянии ровно 1 метр друг от друга. Верхние концы шпилек желательно замотать малярным скотчем или стрейч-пленкой для того, чтобы не испортить резьбу при заливке цементного раствора и можно было беспрепятственно прикрутить наш мауэрлат к армопоясу гайками.

ШАГ 4: проверка и заливка! Теперь нам осталось тщательно проверить всю опалубку на наличие дефектов, трещин или дыр, через которые может быть утечка раствора, если таковых не обнаружено, то можно смело начинать заливку. Для приготовления правильной смеси нам понадобится цемент марки 400, песок, щебень или гравий. Делаем раствор в соотношении 1:3:5 и начинаем заливку. Желательно делать все это очень быстро, чтобы армопояс был максимально крепким и однородным. В среднем, на заливку армопояса уходит от 40 минут до 1,5 часа! В этом деле нельзя медлить, а то переделывать будет уже поздно.

Ну вот мы и разобрались, как крепить мауэрлат к армопоясу. По истечению трех – пяти суток после заливки армопояса можно снимать опалубку и переходить к монтажу мауэрлата, стропил, обрешетки, кровельного материала. Возведение новой крыши – дело не из легких. Оно требует тщательной подготовки. Но, мы с удовольствием расскажем вам все тонкости в наших последующих статьях. Начинать будем из установки мауэрлата на армопояс, ну а потом уже будем идти дальше.

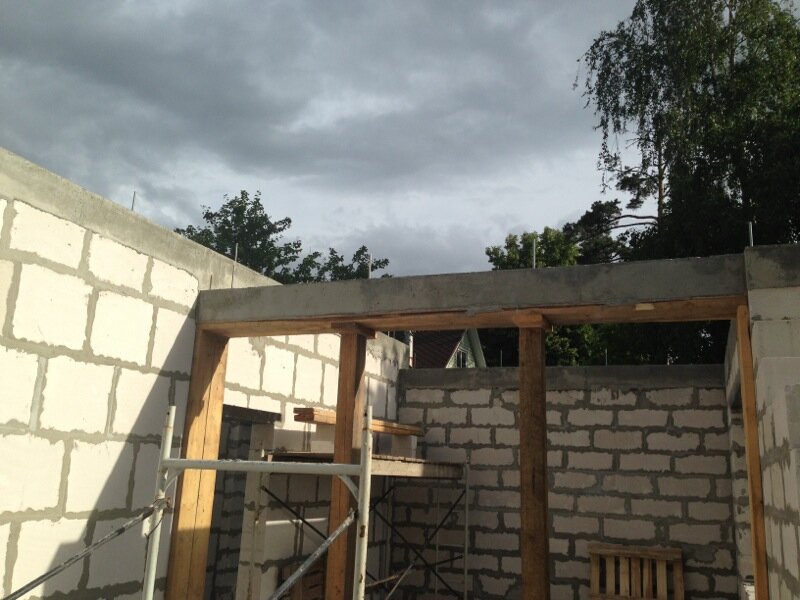

Готовый армопояс

Армопояс под мауэрлат

Крепление мауэрлата

Строительство крыши
