Арматурный каркас — это конструкция, которая состоит из соединенных между собой при помощи сварки или вязки (вязальной проволокой) стальных арматурных стержней или сеток.

Сфера применения арматурных каркасов:

• при армировании.
• для возведения монолитных железобетонных конструкций.
• в строительстве домов, а именно в межэтажных перекрытиях, колоннах, фундаменте и шахтах для лифтов.
• в дорожном строительстве, при возведении мостов и переправ.
• при создании навесных перекрытий и конструкций.
• монтаж сцен и торговых павильонов.
• для усиления откосов с подвижным грунтом.
• в строительстве стадионов и спортивных объектов.
• в машиностроении и производстве.
• при бетонировании площадок, стоянок, дорожек.

Что такое пространственный каркас?

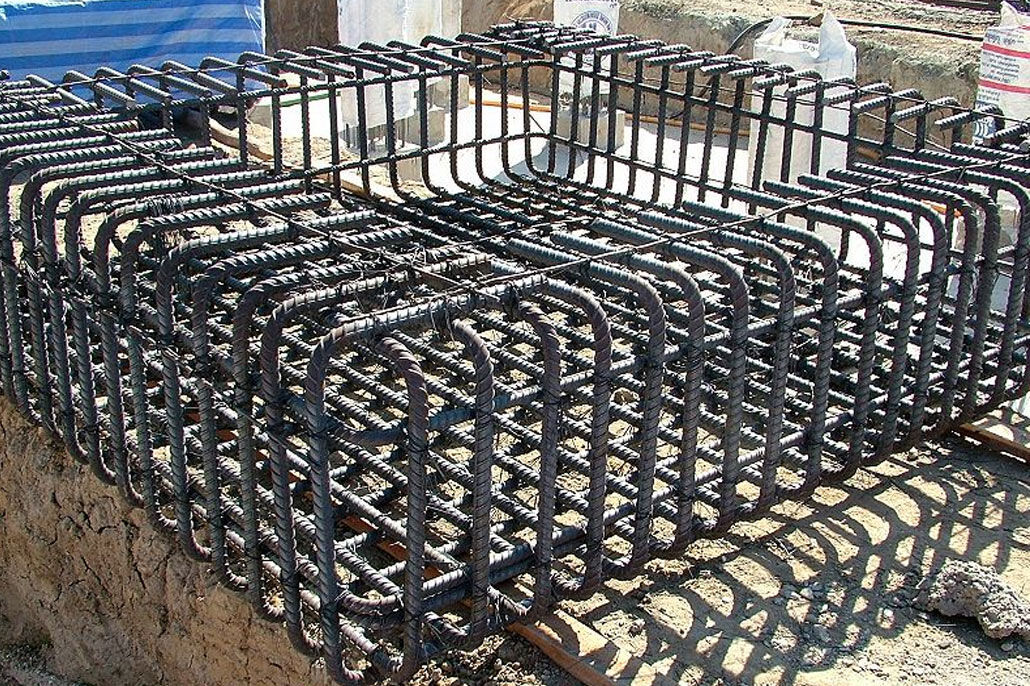

Это конструкция в которой продольные и поперечные стержни сварены в нескольких плоскостях (в 2-х и более).

Изготовленный арматурный каркас ускорит процесс строительства фундамента, по сравнению со сваркои или вязкой непосредственно на месте (например, в опалубке).

Современное оборудование позволяет связывать арматуру механизировано на специальных станках, что ускоряет процесс изготовления в несколько раз по сравнению с ручной вязкой арматуры. Прочность связанного каркаса несколько меньше, чем прочность сварного, однако на эксплуатационные характеристики готовой постройки это не влияет, т.к. сцепление пространственного арматурного каркаса в толще бетона осуществляется по всей поверхности контакта, влияние прочности связей в узловых точках на прочность всей системы минимально.

Арматурные каркасы различаются не только по геометрическому исполнению и способу фиксации составляющих элементов, но и по функциональной принадлежности. В зависимости от размеров будущей конструкции, каркас может отличаться по внешнему размеру, плотности заполнения арматурой и типу арматуры.

Сколько стоит арматурный каркас?

Цена на арматурные каркасы напрямую зависит от объема материала и сложности изготовления самих каркасов. Для точного расчета стоимости арматурного каркаса необходимо предоставить чертеж.Свои чертежи и запросы для дальнейшего просчета можно направлять на почту: [email protected]

Если Вы приняли решение самостоятельной сварки или вязки арматурного каркаса, можем предложить Вам услугу-резка арматуры и проволоки в размер.
