Арматурный каркас монолитной плиты — ТеплоСталь

При строительстве выделяют два типа монолитных плит по назначению: фундаментные и плиты перекрытий. Для повышения прочности и долговечности и тех, и других используются арматурные каркасы.

Каркасы монолитных фундаментов

Чаще всего монолитные фундаменты обустраиваются на подвижных грунтах, почвах с высоким уровнем грунтовых вод, на заболоченных местах. Преимущественно применяются в частном строительстве. Площадь плитного фундамента должна соответствовать площади возводимого здания. Задача армирования – равномерное распределение нагрузок по всей плите, предотвращение деформаций бетона под воздействием веса здания, колебаний грунта и давления грунтовых вод, температурных перепадов.

При строительстве монолитного фундамента плита углубляется в землю на заданный уровень. Для заливки бетонного раствора по периметру фундамента сооружается опалубка, в границах которой устанавливается арматурный каркас.

Конструкционно каркас плиты представляет собой горизонтальные решетки (как правило, 2-е) соединенные между собой вертикальными стойками. При толщине плиты менее 150 мм допустимо использование однослойного каркаса. Дополнительное усиление конструкции требуется в углах, а также под несущими стенами и колоннами. Расчет армирования должен учитывать параметры плиты, конструктивные особенности здания, планируемые нагрузки.

Для армирования могут использоваться унифицированные сварные сетки и каркасы. Применение вязаных каркасов из арматуры тоже возможно, но они более трудоемки в изготовлении. Их применяют преимущественно при небольших объемах строительства, а также в случаях, когда необходимо использовать арматуру большого диаметра.

Армирование плит перекрытий

Монолитные плиты перекрытий – внутренние несущие конструкции, служащие для деления зданий на этажи, создания несущих горизонтальных конструкций.

Как и монолитные фундаменты, плиты перекрытий усиливаются с помощью арматурных решеток, расположенных горизонтально по всей площади плиты и соединенных между собой вертикальными элементами. При нагрузке на плиту стальные стержни принимают ее на себя, предотвращая разрушение бетона. Количество армирующих слоев зависит от толщины перекрытия.

Чаще всего для армирования монолитных плит используются решетки с размерами ячеек 100х100 мм и выше.

Где заказать каркасы для монолитной плиты?

От надежности и прочности монолитных плит в составе строения напрямую зависит долговечность и безопасность здания. Поэтому качеству их армирования должно уделяться особое внимание.

Мы рекомендуем заказывать изготовление арматурных каркасов у надежных партнеров. Приобрести арматурные каркасы заводского изготовления в Екатеринбурге можно в группе компаний «ТеплоСталь». Мы производим как типовые изделия, так и конструкции по чертежам заказчика. Используем для сварки самое современное высокоточное оборудование, поэтому можем гарантировать высокое качество сварных соединений и геометрическую точность конструкций. Изделия соответствуют ГОСТам14098-91 и 10922-90.

Принимаем заказы и осуществляем поставки во все регионы России (Пермь, Челябинск, Тюмень, Ханты-Мансийск, Новосибирск и пр. ).

Арматурный каркас монолитной плиты

Главная → Полезная информация → Арматурный каркас монолитной плиты

В строительстве зданий и сооружений  применяются монолитные плиты двух типов:

• плиты перекрытий;
• фундаментные плиты.

И фундамент, и перекрытия являются несущими конструкциями, принимающими и распределяющими нагрузки от вышележащих элементов сооружений, они обеспечивают  целостность, надежность и устойчивость всего строения. Потому к их прочности предъявляются повышенные требования.

Монолитная плита представляет собой конструкцию из арматуры и бетона. Бетон способен выдерживать сжимающие нагрузки, но плохо воспринимает растяжение. Задача арматурного каркаса – усиление плиты, придание ей необходимой прочности.

Основными этапами возведения монолитной плиты (независимо от ее типа) являются сооружение опалубки, изготовление и монтаж арматурного каркаса, заливка  периметра опалубки с установленным каркасом бетонным составом.

Каркасы для армирования плит могут собираться непосредственно на строительной площадке. Но при значительных объемах строительства рекомендуется применение армирующих конструкций промышленного изготовления. Заказать изготовление каркасов для монолитных плит по чертежам заказчика можно в ТПК «Феррум».

Каркасы для монолитных плит перекрытий

Плиты перекрытий выполняют функцию межэтажного деления зданий. Монолитные перекрытия считаются одними из самых надежных, а необходимую прочность им придает правильное армирование.

Плиты перекрытий могут работать на изгиб в одном (балочные) или в двух направлениях, могут быть одно- или многопролетными,  равномерно или неравномерно нагруженными. Все эти параметры должны учитываться при разработке схемы армирования.

Армирование плиты перекрытий выполняется в один или два яруса (для плит толщиной более 150 мм)  плоскими каркасами/сетками соединенными вертикальными элементами. Дополнительное усиление может потребоваться по осям колонн,  а также в местах опоры плиты, усиленное  армирование требуется вокруг отверстий значительных размеров.

Каркасы монолитной плиты фундамента

Плитные фундаменты представляют собой цельную опорную конструкцию, располагающуюся под всей поверхностью строения.

Монолитный фундамент  отличается высокой несущей способностью. Такие фундаменты могут возводиться на сложных грунтах (нестабильных, подвижных), подходят для сооружений со сложной конфигурацией и разноуровневой застройкой, когда необходимо равномерное перераспределение нагрузки по основанию.

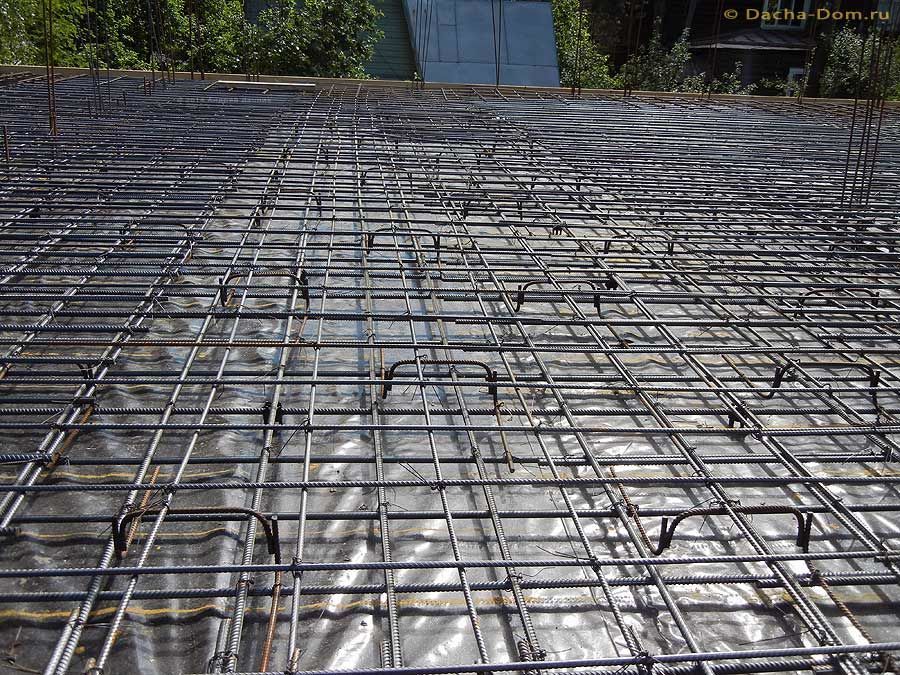

Армирование монолитных плит фундамента производится арматурными сетками в 1-2слоя. Верхняя и нижняя сетки соединяются между собой вертикальными соединительными элементами, образуя пространственный каркас монолитной плиты.

Производство каркасов для монолитных плит в Екатеринбурге

Использование каркасов заводского изготовления для армирования монолитных плит значительно ускоряет ход строительства.

ТПК «Феррум» изготавливает каркасы по чертежам заказчика в строгом соответствии проектной документации и нормативным документам (ГОСТ 14098-91 и 10922-90).

Мы работаем с оптовыми заказами любого объема и сложности. Благодаря использованию современного высокотехнологичного оборудования гарантируем высокую скорость выполнения заказов  на изготовление арматурных каркасов для перекрытий и фундаментов.

Доставка продукции осуществляется по территории Свердловской области.

Отправить заявку

Наш менеджер ответит на ваш вопрос удобным для Вас способом

Нажимая на кнопку ОТПРАВИТЬ, я подтверждаю, что ознакомился с политикой обработки персональных данных и даю согласие на обработку персональных данных.

Имя

Телефон *

Почта

Текст

Спасибо! Ваша заявка успешно отправлена.

Менеджер свяжется с Вами.

Почему мы используем арматуру для бетонных плит

Toggle Nav

Поиск

p01283 205919 / 07727 643 526

В строительстве довольно хорошо понимают, что фундаменты, заложенные на нужной глубине и в соответствии с правильными стандартами, являются жизненно важной частью успешного строительства, будь то небольшая пристройка дома или коммерческий многоэтажный проект.

Арматура в бетоне — зачем она нужна?

Бетон сам по себе обладает очень высокой прочностью на сжатие, что означает, что он способен выдерживать большие нагрузки на него. Однако для структурной целостности внутри здания прочности на сжатие недостаточно. Здание и его элементы также должны обладать прочностью на растяжение, чтобы противостоять силам сдвига, которые будут воздействовать на него такими факторами, как ветер, состояние грунта и переменные нагрузки, воздействующие на него и против него. Так получилось, что арматурный стержень, или арматурный стержень, чтобы дать ему свое полное название, является идеальным партнером для бетона, придавая ему столь необходимую прочность на растяжение при правильном использовании и расположении. Поскольку бетон и сталь имеют очень близкие коэффициенты теплового расширения, они идеально подходят для совместной работы: бетон обеспечивает прочность на сжатие, а сталь в виде арматурных стержней или панелей из арматурной сетки обеспечивает прочность на растяжение.

Устройство железобетонного перекрытия

Существует ряд различных стандартов, которых необходимо придерживаться при армировании элементов бетонной плиты для создания плиты перекрытия, в зависимости от того, является ли здание жилым или коммерческим, и от того, будут ли использоваться стержневые или сетчатые изделия. . Стандарты включают BS4449 (Сталь для армирования бетона), BS4482 (Стальная проволока для армирования бетонных изделий) и BS4483 (Стальная ткань для армирования бетона), среди прочих. Для внутренних проектов стандарты NHBC для железобетона содержат исчерпывающие рекомендации, чтобы гарантировать, что любой проект соответствует руководящим принципам и строительным нормам.

Как правило, необходимо убедиться, что фундамент выкопан и сооружен таким образом, чтобы он соответствовал месту и состоянию грунта, а также нагрузке, которая в конечном итоге будет на него возложена. При сооружении бетонной плиты арматуру или арматурную сетку необходимо разместить по всей площади плиты на нужной глубине и связать вместе подходящими арматурными стяжками. Существуют различные сорта и размеры арматуры и арматурной сетки, подходящие для всех типов конструкций бетонных плит. Также следует использовать опоры и распорки, чтобы арматура располагалась правильно, без каких-либо слабых или неровных участков.

Как используются железобетонные плиты?

Железобетонные плиты, часто называемые железобетонными плитами, обычно используются для обеспечения прочных и долговечных полов и потолков в современных коммерческих зданиях. В жилых домах бетонные плиты обычно не используются для покрытия полов на верхних этажах, но все еще используются на первых этажах. Армированные плиты — это быстрый и экономичный способ устройства полов практически любого размера, и они имеют долгую историю в строительстве. От простых одноэтажных пристроек до обширных многоэтажных автостоянок или даже инфраструктурных проектов, таких как проезжие части, железобетонная плита занимает центральное место в современном строительстве.

У нас имеются обширные складские запасы изделий для армирования бетона, подходящих для любого типа строительного проекта, и мы можем предоставить консультации и рекомендации по всем типам армирования бетона, независимо от размера вашего проекта. Свяжитесь с нами сегодня для ни к чему не обязывающей беседы о ваших потребностях в армировании или для ознакомления с доступными продуктами для армирования. Благодаря возможности индивидуальной резки и гибки, мы являемся универсальным магазином арматурной продукции в Интернете.

Категории: Новости

Опубликовано: 22/08/2022

Автор: Admin

Бетонные плиты — Helix Steel

Как Helix Micro Rebar™ делает бетонные плиты лучше, быстрее, безопаснее и прочнее 90r0403 , использование Helix Micro Rebar™ для бетонных плит — лучший способ строить из бетона. В плитах на грунте Helix Micro Rebar™ обеспечивает повышенную прочность на изгиб и сопротивление усталости.

Плита на грунте с арматурой или сеткой

Преобразовать существующую конструкцию арматуры или сетки очень просто, используя одну из наших таблиц руководства по применению плиты на марке или онлайн-калькулятор дозировки.

Калькулятор дозировки

Плита на грунте с условиями грунта и нагрузки

Инженеры и владельцы предпочитают Helix, учитывая всестороннюю инженерную поддержку, предоставляемую до и после работы, которая поставляется вместе с продуктом, без дополнительной оплаты.

Композитный стальной настил

Helix Micro Rebar™ успешно заменил проволочную сетку и волокна в плитах на металлическом настиле и прошел первые испытания UL, необходимые для замены арматуры и сетки.

Мы спроектировали и внедрили более 4,5 миллионов квадратных метров железобетона Helix® Micro Rebar™ со 100% удовлетворенностью клиентов.

— Juan Aguilera VillarrealTecnor

Распределительный склад

Коммерческая Ливония, Мичиган

Ashley Capital стала одной из крупнейших частных инвестиционных компаний в сфере недвижимости в Соединенных Штатах. Недавно они добавили торговый центр Livonia West к своему портфолио площадью более 23 млн кв. футов9.0003

Посмотреть проект

Яичная ферма Pulaski

CommercialIndiana, Francesville

Компания Rose Acre Farms предлагает товарные яйца, специальные яйца, включая бесклеточные сорта, жидкие яйца, сушеные яйца и яичный белковый порошок.

Посмотреть проект

Штаб-квартира Seretta

Коммерческий Техас, Остин

Сочетание лучших технологий бесшовных перекрытий и армирования бетона Helix Micro-Rebar позволило разместить этот объект без компенсационных швов.

Посмотреть проект

Бетонные плиты на марке

Нажмите ниже, чтобы перейти к нашему Инструменту спецификации

Инструмент спецификации

Бетонные плиты на металлическом настиле

Нажмите ниже, чтобы посетить наш Инструмент спецификации

Инструмент спецификации
