Самое прочное и надёжное основание из всех типов фундаментов – монолитная плита. Такая конструкция подходит для разных строений, а при наличии на участке пучинистых, песчаных и неустойчивых грунтов, представляет собой незаменимый вариант. Кроме того, этот тип фундамента используют в случае обустройства в доме цокольного этажа.

Фундаментная плита – это железобетонное монолитное сооружение, толщиной от 10 см и больше. Укладывается под всей площадью дома на песчано-гравийную подушку. Процесс изготовления включает в себя сооружение арматурного каркаса, обеспечивающего предотвращение трещин, сохранность фундамента при низких температурах и неравномерном распределении нагрузок.

Арматура для плитного фундамента

В основном используют два вида стальных прутов:

1. Ребристые. Предназначены для перераспределения нагрузки.
2. Гладкие. С их помощью скрепляют верхнюю и нижнюю арматурные сетки.

С учётом функционального предназначения материалов особое внимание при выборе уделяется именно ребристой арматуре.

Это что касается стальных изделий. Ещё один вариант – использование пластиковой арматуры для фундамента, которую производители предлагают в качестве альтернативы металлическим стержням. Такие изделия хоть и обладают определёнными преимуществами, но на их применение решаются далеко не все строители, предпочитая использовать проверенные временем стальные пруты.

Выбор и расчёт арматуры

Эта процедура играет важную роль в проектировании фундамента, поэтому для её проведения стоит руководствоваться нормативами СНиП 52-01-2003, регулирующими выбор класса, диаметра и расчёт количества арматуры.

Сам процесс армирования представляет собой укладку прутьев в перпендикулярных направлениях. Если толщина фундамента превышает 15 см, каркас формируется из двух сеток, связанных друг с другом вертикальными прутами. Прежде чем приступать к расчёту, нужно выбрать марку арматуры. Для фундаментной плиты, которая сооружается на прочных непучинистых почвах, где риск горизонтального смещения здания минимален, подойдёт ребристая арматура класса А-I сечением от 10 мм.

При слабом, пучинистом грунте, а также в случае, когда строение сооружается на уклоне, нужно использовать прутья с минимальной толщиной 14 мм. В качестве вертикальных связующих элементов между верхним и нижним арматурными каркасами подойдут гладкие прутья сечением 6 мм класса А-I.

При выборе арматуры нужно также учитывать материал, из которого будут сооружаться стены, так как существует большая разница между нагрузкой, производимой деревянными конструкциями и строениями из кирпича или газобетона. Так, для малогабаритных сооружений с небольшим весом можно использовать прутья толщиной 10-12 мм, для зданий из кирпича или блоков – стержни сечением 14-16 мм.

Если, к примеру, шаг между прутами каркаса составляет 0,2 м, то на 1 метр длины понадобится 5 прутьев арматуры.

С учётом того, что каркас утапливается в фундаментной плите как минимум на 50 мм, длина прутьев должна быть на 100 мм меньше, чем размеры самой плиты.

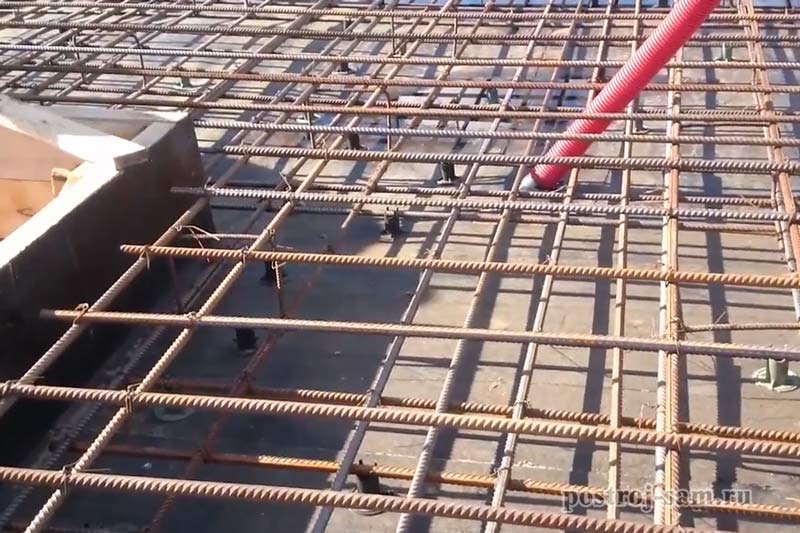

Армирование плитного фундамента

Сооружение арматурного каркаса для фундаментной плиты выполняется уже после того, как в вырытом котловане уложены подушка и гидроизоляция и установлена опалубка. Нельзя, чтобы каркас лежал прямо на грунте. Между сеткой и поверхностью, на которую она укладывается, должно быть расстояние не менее 5 см.

Чтобы приподнять конструкцию на необходимую высоту, можно воспользоваться специальными тарельчатыми фиксаторами. Процедура армирования включает в себя следующие этапы:

1. После расчёта параметров арматурной сетки определяется размер ячеек. Далее конструкцию собирают из прутов на дне вырытого котлована. Чем больше масса будущего строения, тем меньше должен быть размер ячеек. Чаще всего расстояние между стержнями составляет 20-40 см, но не менее 15 см. При сборке сетки прутья укладывают друг на друга на подставки, формируя каркас с равносторонними ячейками.
2. Затем арматуру связывают, используя пассатижи, крючки и вязальную проволоку. Пруты вяжут между собой внахлёст, обвязывая стык в трёх местах.
3. После сборки нижнего каркаса к нему крепят вертикальные связующие из арматуры. Их подготавливают заранее, следя за тем, чтобы они были одинаковой длины.
4. К вертикальным прутьям прикручивают проволокой верхний арматурный каркас. Этот процесс более простой в силу того, что нет нужды соблюдать размеры ячеек, так как вторая сетка автоматически повторяет параметры нижнего каркаса.

Готовый каркас заливают бетоном, который должен полностью покрывать арматурные прутья.

виды каркасов и оснований, инструкция по устройству

Содержание

• Разновидности арматурных каркасов
• Ленточный фундамент
• Плитный фундамент
• Опорно-свайный фундамент буронабивного типа
• В заключение

Армирование – это неотъемлемая процедура при возведении фундаментов самых различных видов и типов. Лишь иногда, при наличии идеальных условий, он не требуется, но это очень маловероятно. Каркас из арматуры для фундамента – это важнейшая его составляющая. Благодаря столь эффективному сочетанию бетонных и металлических элементов становится возможным достижение наилучшей прочности фундаментного основания. Таким образом, возведённая конструкция сможет адекватно реагировать на любые действия со стороны почвы.

Роль арматурного каркаса в фундаменте во многом схожа с ролью человеческого скелета. В то же время, арматура выполняет и другие функции помимо каркасных. Так, к примеру, данный элемент требуется и для распределения растягивающих и деформационных нагрузок. Неармированный бетон не способен преодолевать такие воздействия, поскольку его основная функция заключается в противодействии к разного рода сжатиям.

Стоит отметить также и то, что устройство каркаса из арматуры предусматривает использование стержней ребристой и гладкой поверхностью, выполненных разных диаметров. Гладкие прутья чаще всего обладают диаметром, находящимся в диапазоне от шести до восьми миллиметров, служат такие элементы в качестве составляющих структуру каркаса.

Арматура с ребристой поверхностью отличается большим диаметром, который нередко превышает и шестнадцать миллиметров. Благодаря такой поверхности становится возможным обеспечение наилучшей адгезии с бетонной составляющей. Стоит также отметить, что ребристую арматуру чаще всего укладывают в горизонтальное положение, но это зависит от того, какие планируются нагрузки на основания, а также какие качественные показатели имеет почва в той или иной местности. Одна из базовых задач состоит в восприятии оказываемых деформационных воздействий.

Если также учитывать и то, что места растяжения фундаментного основания образуются, преимущественно, на его поверхности, то большую часть каркасных элементов размещаются поближе к ней. Благодаря такому способу становится возможным обустройство защищающего бетон слоя. Таким образом, полностью предотвращается возможность коррозию металла.

к содержанию ↑

Разновидности арматурных каркасов

Важно помнить о том, что функции и задачи арматурных каркасов различаются в зависимости от конкретного типа фундаментного основания. В зависимости от того, для чего нужен каркас из арматуры, он бывает нескольких видов. Так, к примеру, для монолитного основания ленточного типа чаще всего обустраивают двухпоясной каркас. Данные «пояса» между собой объединены посредством арматуры поперечного вида. Если речь идёт о плиточном основании, то его укрепляют арматурной сеткой. Что касается опорно-свайного фундамента буронабивного типа, то усиливают с помощью вертикально-направленных прутьев.

Армирующие стержневые элементы соединяют с помощью специальной проволоки. Некоторые случаи предполагают использование сварки, но в частном строительстве наиболее популярна сцепка с помощью проволоки. В данной статье нами будут рассмотрены арматурные каркасы, выполняемые для различных видов фундаментов, включая следующие:

• основание ленточного типа, которое завоевало наибольшую популярность в частном строительстве;
• плиточное основание – использование данного варианта оправдано в тех случаях, когда имеет место возведение постройки на сложной почве;
• опорно-свайное основание буронабивного типа применимо также в зависимости от особенностей грунта и возводимого здания.

к содержанию ↑

Ленточный фундамент

Для начала рассмотрим каркас из арматуры для ленточного фундамента. Сразу же стоит отметить то, что его достаточно сложно армировать. Смысл данного элемента остаётся тем же, но увеличивается трудоёмкость данной операции. Вязку каркасной конструкции можно осуществлять непосредственно в опалубке, но только в тех случаях, когда ширина данного сооружения допускает это. Существуют также варианты отдельной вязки. Все эти операции можно выполнять самостоятельно, но желательным является привлечение к данным действиям хотя бы одного помощника.

Алгоритм действий по армированию ленточного фундамента опишем далее:

1. Для начала необходимо уложить требуемое число стержней поперечного типа. Стоит отметить, что их длина обычно меньше ширины возводимой ленты на сто миллиметров. Таким образом, отводится по пятьдесят миллиметров с каждой из сторон. Для того чтобы обустроить ЛФ-основание такими стрежнями применяют гладкую арматуру, диаметр которой находится в диапазоне от шести до восьми миллиметров;
2. Затем на поперечное армирование укладывают 2 прута ребристой арматуры продольного типа. Диаметр данных элементов может составлять от двенадцати до шестнадцати миллиметров. Таким образом, обустраивается нижний каркасный пояс;
3. Далее в местах, где сопрягаются поперечные и продольные стержни должны быть вертикально установлены гладкие арматурные прутья. Их длина обычно на сто миллиметров меньше высоты ленты;
4. После этого к вертикальным элементам должны быть привязаны верхние прутья поперечных составляющих;
5. На верхние прутья поперечного направления монтируют два прута продольной арматуры. Таким образом, обустраивают верхний каркасный пояс;
6. Следует помнить также о том, что каждое из соединений должно быть хорошенько перевязано посредством проволоки.

Полученную каркасную конструкцию затем устанавливают на какой-либо полимерный материал, который будет устойчив к деформациям. Сюда можно отнести бетонную подготовку, могут использоваться и специализированные насадки. К числу довольно-таки доступных решений относится использование кусков труб, выполненных из поливинилхлорида. Можно применить и обыкновенные подрозетники.

Следует помнить также и о том, что обустраивая каркас из арматуры для фундамента, нужно соединять между собой перпендикулярные ленты продольной арматуры. Её следует предварительно сгибать посредством специального инструмента. Благодаря использованию такого способа, становится возможным обустройство единой жёсткой рамы. Последняя всегда сможет выдержать неравномерные деформационные воздействия в любых, даже самых сложных случаях.

к содержанию ↑

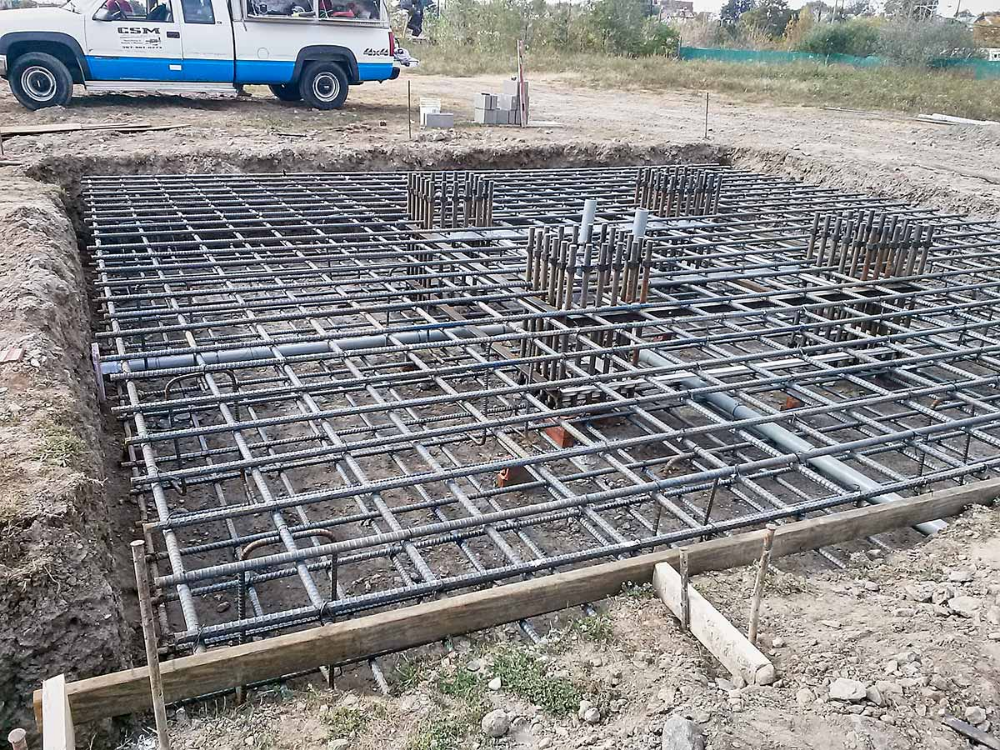

Плитный фундамент

Каркас для фундаментного основания плиточного типа состоит из двух арматурных сеток, причём расстояние между ними зависит от параметров плиты, в частности от её толщины. Подобные сетки являются совокупностью прутьев поперечного и продольного типа, имеющих одинаковое сечение. Для обустройства подобного каркаса применяют ребристую арматуру, которая способно обеспечить наилучшее взаимодействие с бетонной составляющей.

Пространство между каркасами заполняют перемычки, изготавливаемые из обрезков труб ПВХ, либо из металлических уголков. В принципе, в этом качестве могут использоваться и другие материалы, но они должны отвечать требованиям устойчивости к нагрузкам, а также не быть подверженными гниению. По понятным причинам применение древесины здесь крайне неуместно, помните об этом, когда вы будете думать над тем, как сделать каркас из арматуры для фундамента. В процессе возведения каркасной конструкции для плитного фундамента не забываем оставить некоторый запас, предназначенный для защитного бетонного слоя. Это расстояние в пятьдесят миллиметров со всех сторон, включая верх, низ и бока.

к содержанию ↑

Опорно-свайный фундамент буронабивного типа

На самом деле, армировать такое основание достаточно просто. С этой целью берём несколько прутьев арматуры, диаметр которых равен двенадцати миллиметрам. Их количество может быть от двух до четырёх единиц, что зависит от размеров опор. Что касается длины арматурных элементов, то этот показатель равен аналогичному параметру буронабивной сваи. Если в дальнейшем планируется обвязка арматуры каркаса фундамента ж/б ростверком, то необходимо запастись около 400 мм. Арматурный каркас связывают с использованием круглых или треугольных хомутов. Кроме того, могут использоваться каркасы, имеющие треугольный тип сечения. Они используются в процессе изготовления монолитных балочных перекрытий.

к содержанию ↑

В заключение

Следует помнить о контроле над вертикальностью и горизонтальностью каркасных составляющих. Если вы решились на самостоятельное возведение такой конструкции, то будьте готовы к тому, что на это, скорее всего, придётся потратить немало времени. В любом случае, желаем вам успехов в этом деле!

CageCaster Описание продукта: Центраторы арматуры для тяжелых условий эксплуатации

Расположение арматурных каркасов и расстояние между ними имеют решающее значение для общей производительности фундамента с пробуренной шахтой. CageCaster обеспечивает расстояние и поддержку, необходимые для централизации тяжелых арматурных каркасов во время размещения арматуры и бетонирования.

CageCasters можно прикрепить той же проволокой, которая используется для связывания собранного каркаса из арматурной стали. Он также доступен в версии с оцинкованной стальной рамой, если существует опасность коррозии.

CAGECASTER

Стальная рама для тяжелых условий эксплуатации и прокладка опоры колеса из твердого полиэтилена высокой плотности, прочная, долговечная и спроектированная для централизации тяжелых каркасов из армирующей стали внутри пробуренных стволов, поврежденных просверленных стволов, а также внутри скальных гнезд. Они также используются в приложениях, где используются спиральные армирующие стальные клетки.

ПРИМЕНЕНИЕ

• Фундаменты зданий
• Фундамент подпорной стены
• Фундаменты для уличных фонарей
• Фундаменты высоких мачт
• Фундамент линии электропередачи
• Фундамент подстанции
• Фундамент башни
• Шламовые стенки

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ

• Обеспечивает превосходную направляющую систему для размещения изготовленных арматурных каркасов в пробуренных или выкопанных шахтах.
• Экономичен в использовании.
• Обеспечивает правильное расположение изготовленных арматурных каркасов для укладки бетона.
• Обеспечивает надлежащий зазор между стержневой арматурой и земляными стенами котлована.
• Обеспечивает контроль качества работы субподрядчика для подрядчика и владельца.
• Обеспечивает гарантию качества работы подрядчика для инженера и владельца.
• Низкая потребность в рабочей силе, что приводит к экономии затрат на проект.

РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ CAGECASTER

• Используйте один CageCaster на каждый фут (или 304,8 мм) диаметра ствола (минимум четыре на ярус).
• Максимальное расстояние шесть (6) футов (или 1,83 м) от верха шахты.
• Максимальное расстояние в два (2) фута (или 0,61 м) от нижней части шахты.
• Максимальное расстояние между интервалами восемь (8) футов (или 2,44 м) вдоль продольной оси шахты.

Ролики можно прикрепить той же проволокой, которая используется для связывания собранного каркаса из арматурной стали.

Арматурный каркас с прикрепленными роликами Cagecasters для установки внутри разрушенной шахты.

Cagecaster, привязанный к горизонтальным арматурным обручам
