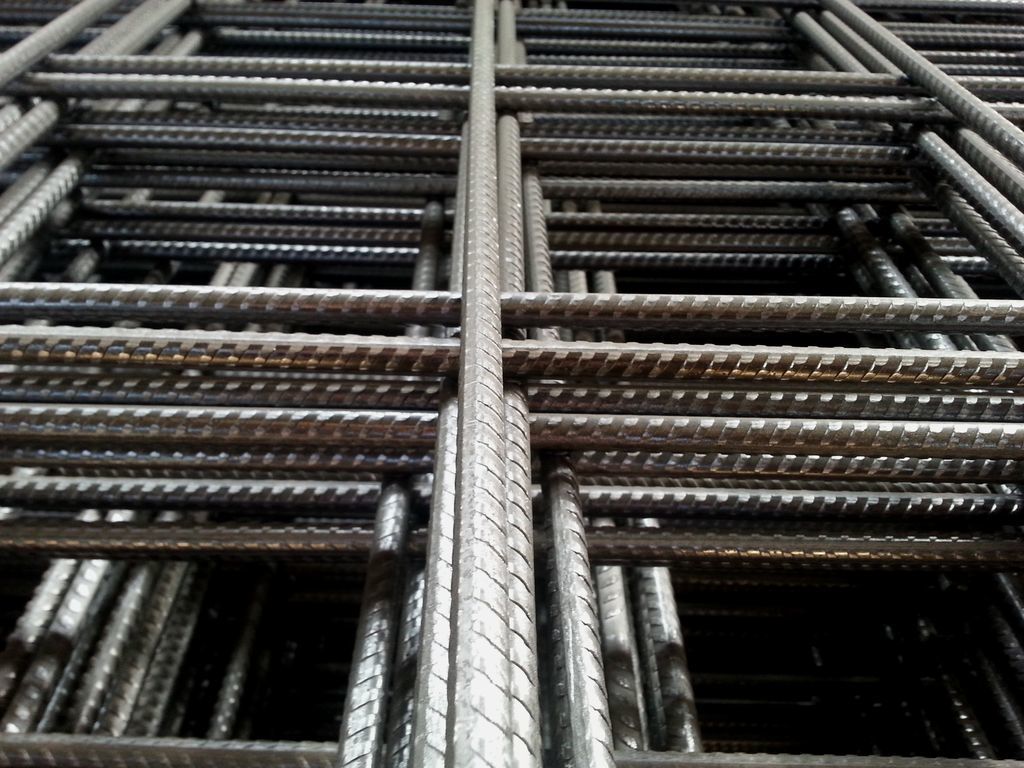

Арматурная сетка фото: Арматурная сетка — цена за м2, купить в Москве у производителя

Вес арматурной сетки | Диаметр арматурной сетки

При возведении строительных объектов, требуется многократное усиление некоторых элементов или конструкции в целом. Для усиления бетонных изделий применяется арматура с навивкой и без, и другие материалы. Арматурная сетка, размеры которой, высчитываются при создании проектной документации во много раз повышает прочность, а также используется как каркас бетонного изделия.

Обозначение арматурной сетки

Независимо от вида и размеров, обозначение арматурной сетки на проектной документации должно выполнятся в обязательном порядке. Для этого используют буквенные сокращения, которые означают диаметр стержней, длину и ширину изготавливаемых листов материала. Иногда в маркировочных данных встречаются два диаметра.  В этом случае первый, означает диаметр продольных стержней, а второй поперечных.

Когда нужно выполнять армирование металлической сеткой

Армирование выполняют в таких случаях как:

  • При возведении монолитных конструкций для требуемой прочности применяют тяжелое армирование, или же вязаной стержневой арматурой. Такие работы необходимо производить по всему периметру заливаемой поверхности. В сочетании с бетоном, арматура дает прочное монолитное железобетонное изделие любой формы и размеров.
  • Если неправильно произведена постройка стен, с большими неровностями, их штукатурят с применением сетки по всей плоскости. Она необходима для того, чтобы толстый слой штукатурки не растрескивался.
  • Применяется для изготовления железобетонных конструкций, которые изготавливаются на отдельном производстве.
  • Малый вес арматурной сетки. Она может использоваться для потолочных работ, таких как, укрепление утеплительного слоя минеральной ваты. Изделия с малым диаметрам проволоки легко поддается шпаклеванию что обеспечивает скрытность. Таким образом получается армирование чернового слоя шпаклевки.

Крепление сетки к стене

Важным фактором является монтаж, так как от этого завит качество выполнения следующих строительных работ. Первым что следует сделать, это измерить площадь поверхности где будет производиться крепление. Так как для работ будет использоваться изделие, поставляемое в рулонах, требуется отрезать несколько частей по заданной высоте стен. Для этого используют болгарку, или ножницы по металлу. Монтаж первой части нужно производить сверху вниз, чтобы добиться требуемого натяжения. Монтаж к стене проводят с помощью такой детали как фасадный дюбель. Такой тип крепления обеспечивает надежный монтаж. Частоту дюбелей регулируют в каждом случае индивидуально.

Следующий лист требуется крепить по такой же технологии, только с нахлёстом на предыдущий.  Это обеспечивает их надежное соединения между собой. Нахлест сеток при армировани должен составлять 8-10 см.

В некоторых случаях, при большой толщине накидного слоя, необходимо делать монтаж двух листов.  В начале делается установка первого слоя по всей поверхности. Затем, по нему проводят привязывание проволоки.  На следующем этапе, штукатурят поверхность черновым слоем, и по нему, укладывают еще один лист. Связка с первым слоем проводится помощью тех частей проволоки, которые заранее крепились к первому листу.

Такие работы проводятся только в том случае, если будет известен слой песчаной смеси на стене. Расчет арматурной сетки производится по-другому, добавляя к необходимой квадратуре нужное количество квадратов.

Как выбрать нужную сетку для армирования

В зависимости бетонной конструкции для применения армирования можно применять изделие двух видов:

  • Для тяжелого армирования. Это изделие с диаметром проволоки от 8-18 мм. Используется для больших несущих частей здания, а также в местах с большими механическими нагрузками.
  • Для легкого армирования. Такие изделия изготовляют с диаметром проволоки от 3-6 мм и применяются для легких бетонных работ. Например, штукатурка, стяжка, использование в изготовлении оконных перемычек.
  • Выпускается изделие в листовом и рулонном исполнении. Тяжелое армирование выполняется только в листовом исполнении. Для легкого армирования в листовом и рулонном.  Размер ячеек для любого исполнения изготовляется от 50×50 мм до 200×200 мм. Этот фактор зависит от проектных данных.
  • Арматурная сетка размеры, которой отличаются от стандартных, имеет спец назначение и используется только в индивидуальных случаях.

Расчет арматурной сетки

При проектировании проводят расчёты по армированию. Это требуется для того, чтобы на разных этапах строительства было известно сколько, и какой вид нужно использовать. Также, на разных частях конструкции необходимо использовать разный диаметр арматурной сетки. Это существенно, повысить эффективность использования затрачиваемых средств.

Чтобы правильно произвести расчеты учитываются следующие факторы:

  • Площадь армирования.
  • Способ укладки.
  • Толщина армируемого слоя. В бетоном изделии может быть по несколько слоев армирующего материала в зависимости от требуемой прочности.
  • Нагрузки, которые будут влиять на конструкцию.
  • Расход армирования сетки напрямую зависит от выше изложенных факторов.

Характеристики арматурной сетки

Армированный материал имеет ряд характеристик, на которые при выборе следует обращать внимание:

  • Диаметр проволоки. Этот параметр зависит от толщины армированного слоя.
  • Размер ячейки.  Этот параметр стандартный для изготовления таких изделий.
  • Удельный вес.  Значение массы, необходимо при расчетах веса конструкции.
  • Дина изготовляемого изделия.

Чтобы выполнять работы по армированию, потребуется не много усилий, следует знать для чего будет использоваться бетонное изделие, которое будет изготовлено. Простота расчетов позволяет рассчитать вес всего металла, который заранее заготавливается.

Арматурная сетка 100×100 вес листа 2.9 кг может применятся для работ разнообразного назначения. Такие листы распространены из-за своей практичности. Их можно применять как на кладке стен, так и при заливке полов.

Виды и применение сетки в рулонах – маркировка, размеры, вес, размеры

22.04.2021

Чтобы построить несложные, но прочные строительные конструкции, их усиливают арматурной рулонной сеткой. Это бетонные полы, отмостки, дорожки, подъезды, каменная кладка и штукатурный слой. Их нельзя назвать монолитным железобетонном, у которого процент армирования к площади сечения равен 0,1%, но всё же строения, усиленные металлическими сетками, прочные и прослужат долго.

Для разных конструкций требуется разный предел прочности, поэтому армирование выпускается с разными расчетными показателями. Основная их характеристика это диаметр сечения арматурной стали. В одном направлении (вдоль или поперек) располагаются стержни с одинаковыми диаметрами. Они свариваются друг с другом под углом 90 градусов точечной контактной сваркой, образуя клетчатое полотно.

  1. Сварные сетки выпускаются в виде рулона длиной до 50 метров с диаметром стержня от 3 мм до 5 мм и называются легкими. Они бывают 4 типа, у которых пруты поперек на всю ширину полотна, и 5 типа, где прутья поперек со смещением.
  2. В рулоне выпускают ЦПВС и плетеную рабица. Они имеют разную толщину и размер ячеек.

Где применяют рулонные металлические сетки?

В основном подразумеваются легкие рулонные сварные сетки, при диаметре проволоки d 1,5-5 мм их монтируют при:

  • заливке бетоном полов, стяжек, отмосток, подъездов, детских площадок, дорожек.
  • Ими усиливают все виды каменных кладок, штукатурный и облицовочный слой.
  • Сварным полотном укрепляют утеплители на наклонных и вертикальных поверхностях. Им фиксируют теплоизоляционный слой на подземных трубопроводах.
  • Сетки с мелкими ячейками идут на монтаж клетей для содержания небольших животных и птиц. Клетки будут служить дольше, если сделаны из оцинкованной стальной проволоки.

Рабица:

  • применяют для монтажа секционного забора, натяжного ограждения территории.
  • Ею укрепляют внутренние и фасадные отделки.
  • Из рабицы строят клетки, вольеры и загоны для животных.
  • Монтируют ограждения на производстве как защитные экраны. Рабица прочно удерживает утеплители на вертикальных поверхностях и в теплотрассах.

ЦПВС самая тонкая,всего 0,5 мм. Но из-за цельной структуры (не сварная и не плетеная), цпвс очень прочная. Небольшая толщина 0,5 мм делает ее легкой в монтаже. Сравнивая характеристики сварных и плетеных аналогов, цпвс выигрывает в цене, поэтому может заменить их в укреплении:

  • штукатурного слоя, стяжки пола, кирпичной кладки и при облицовочных работах.
  • Фиксирует теплоизоляционные материалы.
  • Из нее делают сита для отсева строительных сыпучих материалов.

Стандартная маркировка сварных сеток в рулонах

Это обязательная информация и она есть на каждой единице продукции на двух бирках. На первой указывается наименование и производитель.

На второй все характеристики и размеры сеточного полотна выражены формулой: хСd1d2b*L.

Характеристики 5 Ср 4В500С-100/4В500С-50 100*600, означают:

5-пятый тип сетки. Ср-сварная, выпущенная в виде рулона. Верхняя часть дроби относится к продольным стержням, диаметр которых равен 4 мм, выполнены они из арматурной стали В500С, расположены с шагом 100 мм.

В нижней части дроби диаметр поперечных стержней 4 мм, из стали В500С, расположены с шагом 50 мм.

Ширина 1 метр и его длина 6 метров.

Методы цинкования

На незащищенный металл влияют агрессивные условия среды и тогда начинается его разрушение. Это можно наблюдать, когда не покрытые цинком ограждения и клетки быстро ржавеют и приходят в негодность.

Даже если армирование внутри штукатурного слоя, бетонных дорожек или кирпичной кладки, на него все равно может влиять влага и оно будет портиться. Чтобы этого не происходило, металл покрывают цинком.

Есть два способа цинкования: горячий и гальванический. Каждый из них дает разную толщину покрытия, при горячем способе покрытие достигает 40-100 мкм. Гальванический применяют, когда достаточно толщины покрытия до 40 мкм.

При любом способе цинкования нужно очистить металлическую поверхность от масляных и органических частиц. Тогда цинк плотнее схватиться с металлом. Поэтому предварительно сетки очищают в щелочном или кислотном растворе.

Горячий метод

  • После очищения в щелочи или кислоте идет тщательная промывка.
  • В емкости с HCL (соляная кислота) проходит травление металла, удаление ржавчины. Затем смыв водой.
  • Оставшиеся окислы железа убираются флюсованием. Далее металл нагревают до 100 градусов.
  • Процесс цинкования идет во вращающемся барабане с отверстиями, который опускают в емкость с цинком. Проходя через отверстия, расплавленный цинк покрывает поверхность металла.
  • Через 5-10 минут вращения барабан поднимают, достают оцинкованную продукцию и сушат ее.

Гальванический метод

Этот метод дешевле горячего, дает покрытие цинком до 40 мкм, и он проще.

В емкость, заполненную электролитом (цианиды и цинкаты) погружают сетки, подключенные к электричеству. При включении напряжения запускается электрохимическая реакция и цинк (анод) из электролита начинает приставать к поверхности металла (катод).

Размеры

На производство идет стержневая арматурная сталь В500С d 4-5 мм и проволока Вр 1 d 1,6-5 мм. Продукция выпускаются с квадратными ячейками со стороной 25 мм, и прямоугольными ячейками 25х50 мм, 50х60 мм, 12,5х25 мм. Ширина-1 м, 1,2 м, 1,5 м, 1,8 м, 2 метра. Длина до 50 метров.

Сравнение рулона с картами

Полезную площадь рулонов применяют более рентабельно, чем в картах. Их легче грузить и перевозить. Но сначала нужно их раскатать и расправить, а на это нужно время.

Назад ко всем статьям

Стальная арматура в бетоне — Archtoolbox

Поскольку бетон является материалом, который хорошо работает при сжимающих нагрузках, но плохо работает при растягивающих нагрузках, в бетон добавляют сталь. Сталь, которая хорошо работает при растягивающих нагрузках, решает эту проблему; делает бетон прочнее и предотвращает растрескивание. Стальная арматура также используется для соединения различных бетонных элементов; например, привязать бетонную балку к бетонной колонне.

Арматура из сварной проволоки

Арматура из сварной проволоки, сокращенно WWR или WWF (Сварная проволочная ткань), обычно используется для армирования плит перекрытий. Этот тип армирования изготавливается из ряда стержней, расположенных перпендикулярно друг другу — в виде сетки. Стержни свариваются вместе, образуя «лист».

Номенклатура для спецификации сварной сетки: WWR 8 x 6 — W12 x W16 . Цифра 8 означает продольное расстояние между проводами, цифра 6 — поперечное расстояние. W12 относится к площади продольных проводов в сотых долях квадратного дюйма. W16 относится к площади поперечных проводов в сотых долях квадратного дюйма. В приведенном выше смелом примере арматура имеет продольные проволоки площадью 0,12 квадратных дюйма с шагом 8 дюймов; поперечные проволоки имеют площадь 0,16 квадратных дюйма с шагом 6 дюймов.

Стальной арматурный стержень (арматурный стержень)

Стальной арматурный стержень имеет обозначение в 8-х долях дюйма. Например, стержень № 5 имеет диаметр 5/8 дюйма. Кроме того, стержни маркируются символом производственного предприятия, типом используемой стали и маркой стали.

Маркировка бетонной арматуры / Обозначение 9002 9 0,11 кв.м 90 029 0,31 кв. дюйма
РАЗМЕР ПРУТКА ДИАМЕТР ПЛОЩАДЬ
#3
3/8″ = 0,375″
#4 1/2″ = 0,50″ 0,20 кв. дюйма
#5 5/8″= 0,625″
#6 3/4 » = 0,75″ 0,44 кв.дюйма
#7 7/8″ = 0,875″ 0,60 кв.дюйма
# 8
1 дюйм = 1 дюйм 0,79 кв. дюйма
#9 1 1/8″ = 1,125″ 1,00 кв. дюйм
#10 1 1/4″ = 1,25″ 1,27 кв. дюйма
#11 1 3/8″ = 1,375″ 1,48 кв. дюйма 9003 0
#14 1 3/4″ = 1,75 дюйма 2,41 кв.
