Арматура стеклопластиковая арматура применение: Область применения композитной арматуры

Применение стеклопластиковой, композитной арматуры г. Екатеринбург, компания УралАрмаПром

Новые уникальные технологии позволили создать отличный аналог изделиям из металла — арматуру из неметаллических волокон. Применение композитной арматуры целесообразно во многих отраслях и в первую очередь в строительной индустрии.

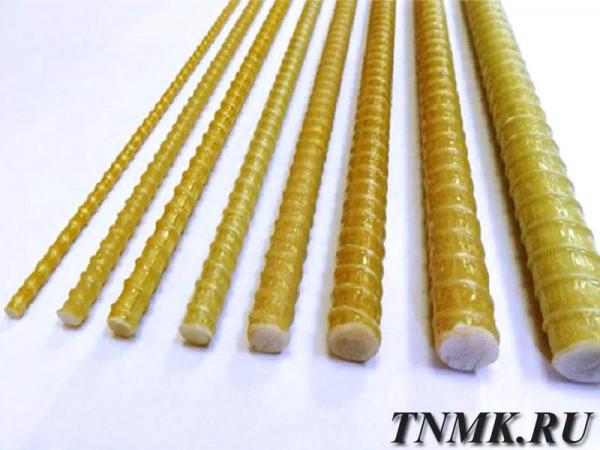

Стеклопластиковая арматура от «УралАрмаПром»

Стабильно развивающаяся компания изготавливает и поставляет сертифицированную стеклопластиковую композитную арматуру. Коллектив опытных производственников неустанно совершенствует технологические решения, внедряет новации, стремится упростить задачи застройщика. Применение стеклопластиковой композитной арматуры позволяет существенно облегчить вес конструкций, увеличить их прочность, устойчивость к агрессивной среде, сократить сроки монтажных работ. Продукцию поставляем по прямым договорам, что гарантирует покупателю конкурентные цены, соответствие сертификатам качества, неограниченные объемы, широкий ассортимент.

Сфера использования стеклопластиковой арматуры

Применение композитной арматуры из стеклопластика регламентируют проектные решения, нормативные документы для строительства магистральных дорог, сетей, различных зданий, сооружений.

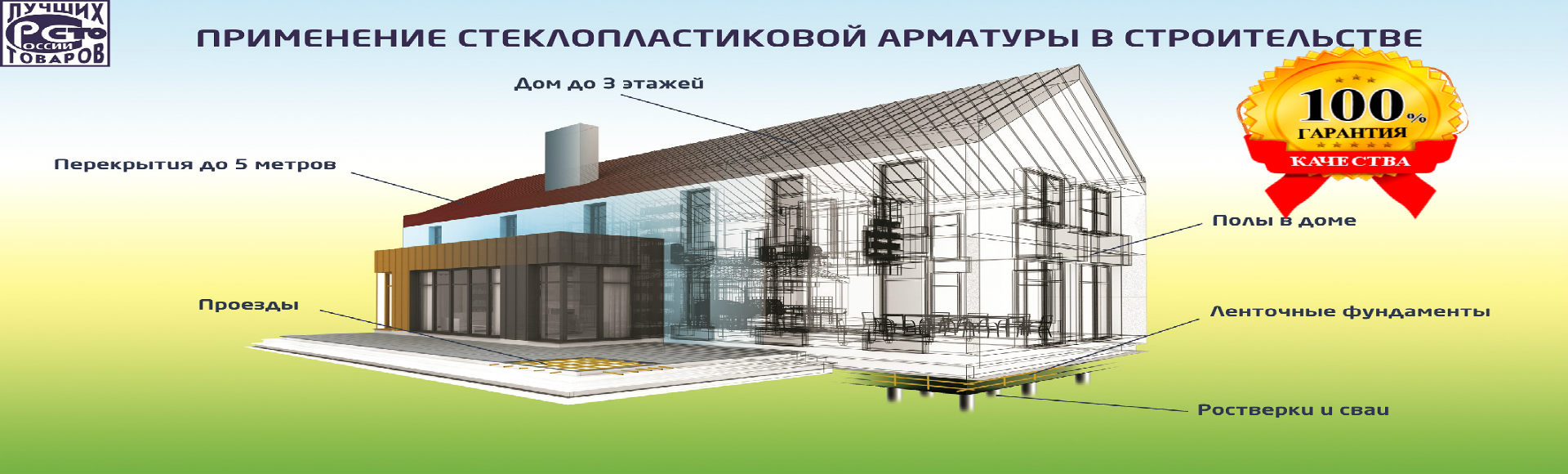

Основные направления применения Стеклопластиковой композитной арматуры в гражданском и промышленном строительстве:

• изготовление сборных элементов из бетона;
• упрочнение монолитных участков из легких, тяжелых бетонов;
• армирование трехслойной кирпичной кладки;
• берегоукрепительные работы;
• конструкции для морских и портовых сооружений, химических производств;
• элементы подземных коммуникаций: лотки, кольца, основание;
• армирующие каркасы, бордюрный камень, поребрик для дорожного полотна;
• сейсмостойкие пояса для новых и реконструируемых зданий.

Преимущества стеклопластиковой композитной арматуры

Стеклоарматура имеет низкий показатель относительного удлинения, что исключает растягивающие, изгибающие деформации в готовом изделии, препятствует образованию трещин. Неметаллическая стеклопластиковая композитная арматура стабильна к воздействию агрессивной среды, влаги и может применяться в конструкциях постоянно работающих в сложных условиях. Изделия из композитных материалов не проводят электричество, сохраняют тепло в помещении, совершенно безвредны для людей, имеют очень большой срок эксплуатации.

Отправить образец бесплатно?

Мы вышлем Вам образец нашей продукции, чтобы вы могли оценить качество нашей арматуры!
Через 5 дней он будет у Вас!

Позвоните нам или нажимаете на кнопку заказать на сайте. После чего Наш сотрудник ответит на Ваш звонок или запрос. И поможет подобрать вам материал по оптимальной цене Так же на указанный Вами email адрес будет выслана счет и договор поставки. Фактом заключения договора является внесение предоплаты.

Система оплаты

Вносите предоплату в размере 10% от стоимости композитной арматуры.

Отгрузка товара

После получения предоплаты, ваш заказ будет отправлен в очередь на отгрузку. Время ожидания композитной арматуры вместе с доставкой в Ваш город, как правило, не превышает 10 дней с момента внесения предоплаты. Перед отправкой, по запросу, мы можем выслать фото/видео вашей арматуры

Доставка

Композитная арматура будет отправлена на терминал склада в вашем городе

Частное домостроение г. Екатеринбург

Плита основания двух этажного здания, диаметр 10 мм создания 2-х армокаркасов (верхнего и нижнего) с ячейкой 200*200 мм


Бизнес центр г. Москва

Плита основания 4-х этажного здания, диаметр 14-16 мм создания 2-х армокаркасов (верхнего и нижнего) с ячейкой 200*200 мм, площадью 700 м 2

Логистический центр г. Екатеринбург

Армирования полов склада стеклопластиковой арматурой 8 мм, размер ячейка 200*200 мм общей площадью 1 700 м2

Свинокомплекс в Башкортостане

Армирования фундамента стеклопластиковой арматурой диаметр 10-12 мм создания 2-х армокаркасов (верхнего и нижнего) с ячейкой 200*200 мм, площадью 2 800 м 2


Заливные полы для предприятия

Ячейка 200х200 общий объем арматурной связки — 70 000 метров, диаметр 12мм.

Автосалон г. Омск

Армирования стеклопластиковой арматурой диаметр 10-12 мм создания 2-х армокаркасов (верхнего и нижнего) с ячейкой 200*200 мм, площадью 2 450 м 2


Магазин Пятерочка г. Верхотурье

Армирования фундамента стеклопластиковой арматурой диаметр 10 мм создания 2-х армокаркасов (верхнего и нижнего) с ячейкой 200*200 мм, площадью 1 300 м 2

Агропромышленный комплекс г. Барнаул

Армирования фундамента стеклопластиковой арматурой диаметр 10 мм создания 2-х армокаркасов (верхнего и нижнего) с ячейкой 200*200 мм, площадью 4 900 м 2

УралАрмаПром на карте Екатеринбурга — Яндекс Карты

Copyright © 2013 — 2023 ООО «УралАрмаПром»

создать интернет магазин — megagroup.ru, сайты с CMS

Технические характеристики стеклопластиковой полимерной арматуры

Стеклопластиковая арматура —
технические характеристики

Из статьи вы узнаете о десяти важных технических параметрах стеклопластиковой арматуры — что означает каждый из них, какой показатель ему соответствует.

Стеклопластиковая арматура — наиболее выгодная по соотношению «цена-качество» разновидность композитной арматуры. В мире её аналоги используют ещё с 30-х годов, в СССР этот термин впервые был озвучен в 40-х годах прошлого века. Разбираем подробно технические характеристики этого вида полимерной арматуры.

Содержание:

1. Про АКС
2. Процесс производства
3. Вес
4. Разрывная прочность
5. Модуль упругости
6. Относительное удлинение
7. Плотность
8. Линейный коэффициент теплового расширения
9. Теплопроводность
10. Радиопрозрачность
11. Коррозийная стойкость
12. Гигиенические свойства

Нет времени читать всю статью? Сохраните её в социальных сетях или отправьте себе в мессенджер!

Применение арматуры из стекловолокна довольно широко — армирование фундаментов, стяжки, иных бетонных конструкций, в качестве гибких связей, шпалер и приштамбовых кольев, ограждений, а также в производстве многослойных стеновых блоков для скрепления слоёв между собой. Её применяют, во-первых, для удешевления строительства, а во-вторых, из-за многочисленного списка преимуществ по сравнению с металлом.

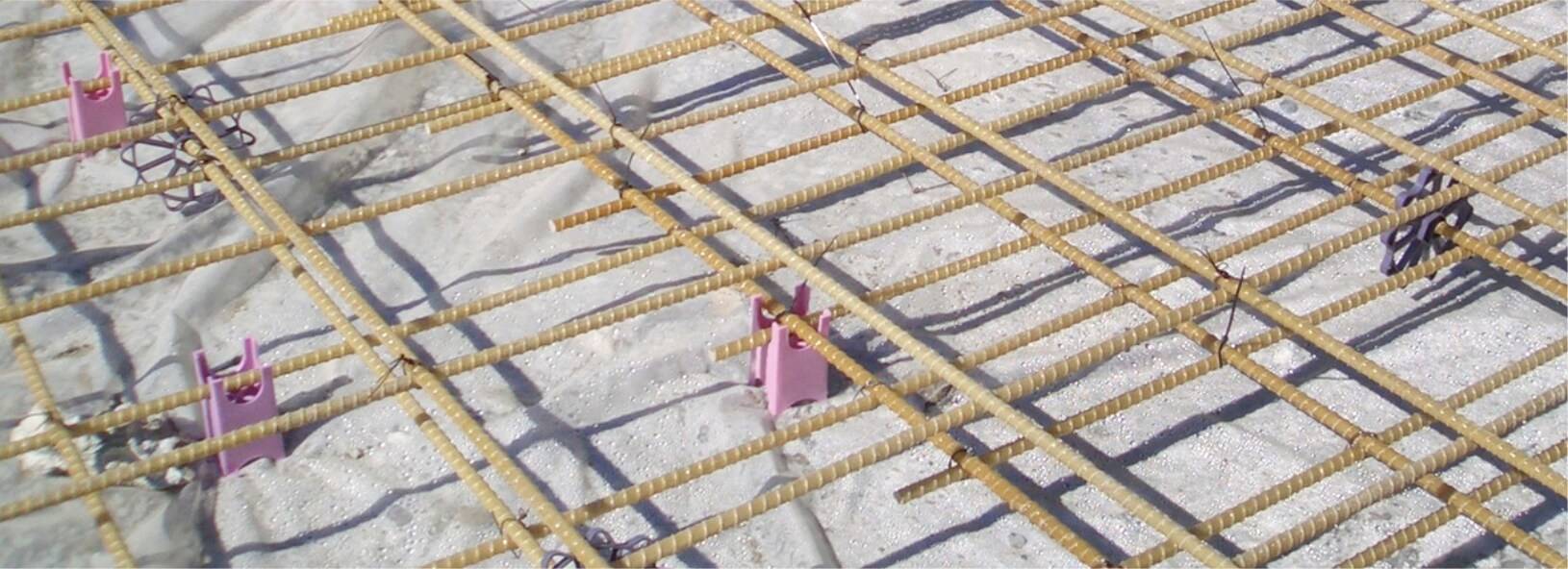

Пример применения стеклоарматуры для армирования стяжки пола

Использование композитной стеклопластиковой арматуры регламентируется сводом правил СП 295.1325800.2017.

Как производят стеклопластиковую арматуру

Полимерная арматура изготавливается из тонких нитей стекловолокна, связывающихся в единый стержень при помощи связующего вещества — компаунда на основе эпоксидной смолы. На поверхность стержня наносятся ребра для лучшего сцепления с бетоном.

Использование стекловолокна и обуславливает высокую прочность композитных армирующих материалов.

Пропитка стеклонити компаундом на начальном этапе производственного цикла

Производство стеклопластиковой арматуры — сложный технологический процесс, в котором любая мелочь имеет значение. Ошибки, допущенные при изготовлении, сказываются на качестве арматуры.

Какие ошибки допускают производители стеклопластиковой композитной арматуры читайте в нашем обзоре. Вам будет полезна эта статья!

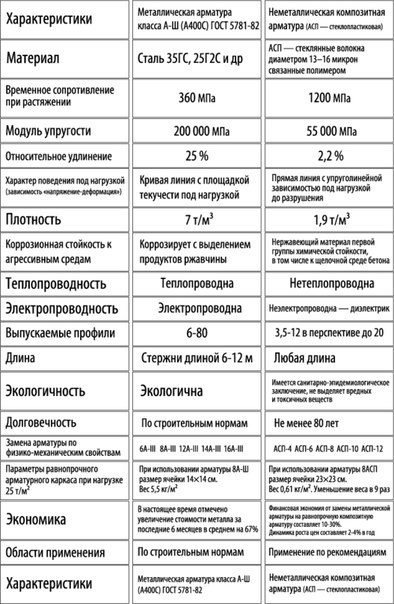

Технические характеристики арматуры из стекловолокна

Рассмотрим 10 характеристик, на которые могут ориентироваться покупатели при покупке стеклопластиковой арматуры. Постараемся рассказать на что влияет та или иная характеристика и, конечно, дадим значения на примере нашего товара.

Вес арматуры сказывается на общем весе строения, а также затратах на транспортировку. Стеклоарматура в несколько раз легче металлической. Соответственно, если закладывать её в кладку или в стяжку пола, то нагрузка на фундамент будет меньше. Это экономия на фундаменте.

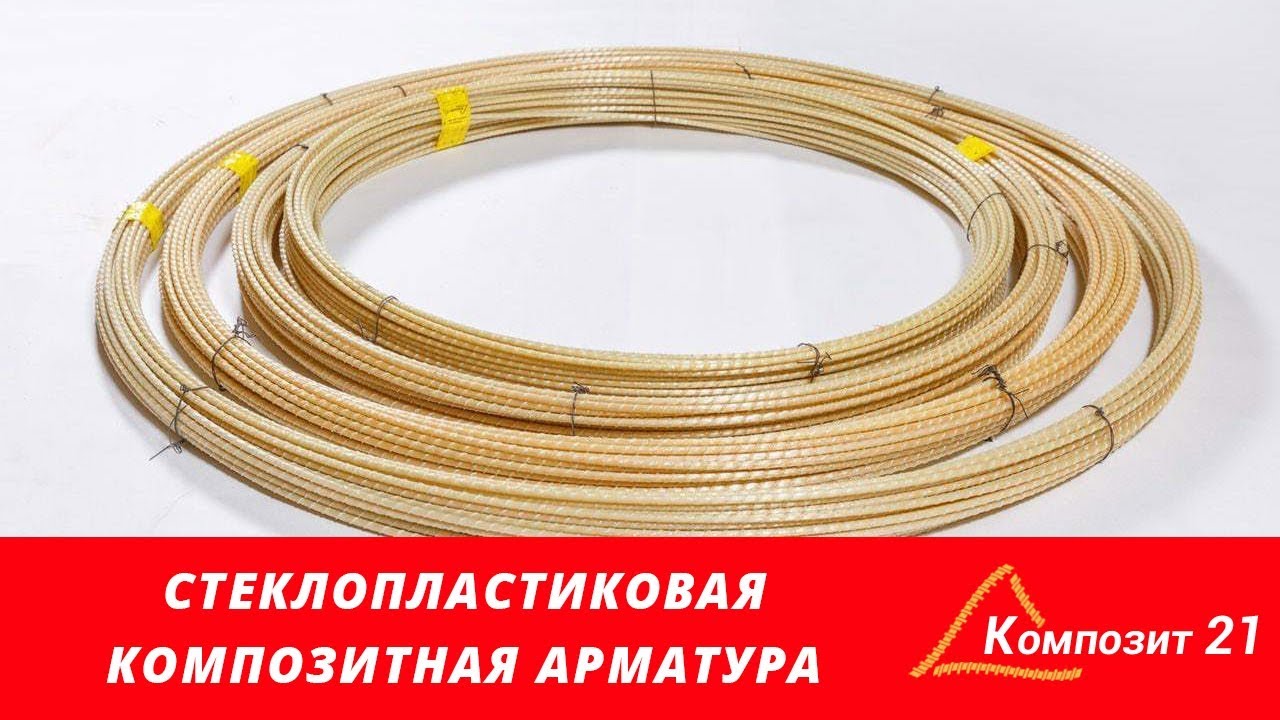

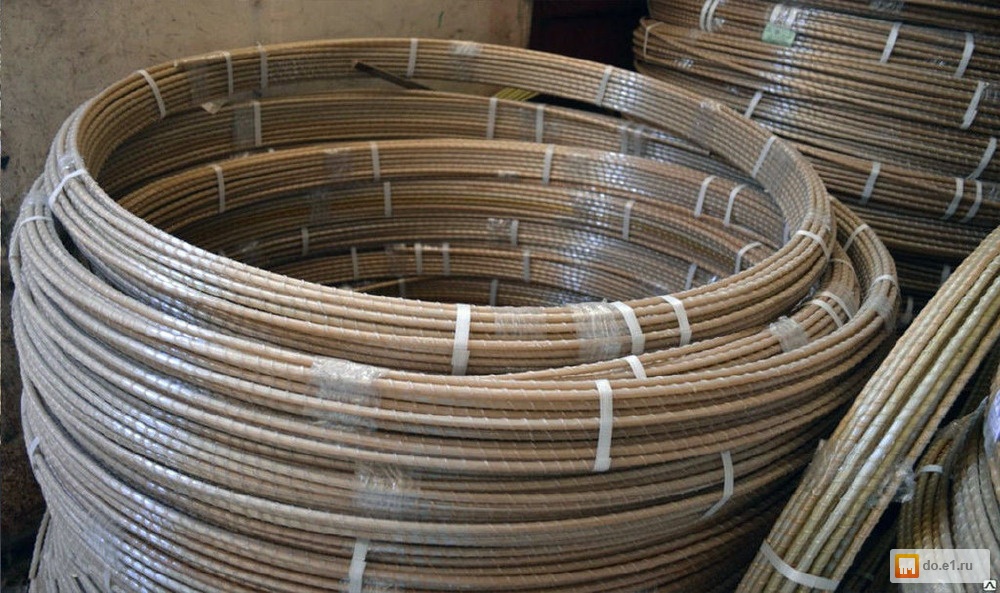

Перевозить такую арматуру тоже проще. Во-первых, из-за формы выпуска в бухтах, во-вторых из-за лёгкого веса. Если для перевозки стальной арматуры понадобится фура, то в случае со стеклопластиковой будет достаточно и «Газели».

В эту небольшую машину умещается 16 км стеклопластиковой арматуры

Сколько весит арматура?

Вес одного метра стеклопластиковой арматуры в зависимости от диаметра в граммах (в скобках вес стальной арматуры А3):

• Ø4 — 25
• Ø6 — 56 (222)
• Ø8 — 94 (395)
• Ø10 — 144 (617)
• Ø12 — 198 (888)
• Ø14 — 280 (1210)
• Ø16 — 460 (1580)
• Ø18 — 560 (2000)
• Ø20 — 630 (2470)
• Ø22 — 730 (2980)
• Ø24 — 850 (3850)

Разрывная прочность

Арматура в бетонных конструкциях работает на изгиб и разрыв (в зависимости от типов конструкций). Предел прочности на разрыв — важнейшая техническая характеристика арматуры, определяющая её максимальное растяжение во время критических нагрузок.

Разрывная нагрузка — максимальное усилие, которое выдерживает материал до разрушения и характеризующее его способность воспринимать нагрузку. Разрывная прочность стеклопластиковой арматуры в несколько раз выше, чем у стальной. Поэтому, для конструкций, в которых арматура будет работать на разрыв, она подходит лучше.

Какая прочность у стеклопластиковой арматуры?

Предел прочности при растяжении АКС арматуры составляет 1189 МПа. Для сравнения — у стальной арматуры этот показатель равен 390 МПа.

Исходя из этого и появилась таблица равнопрочной замены полимерной арматуры на металл. То есть, вместо металла 12-го диаметра применяется стеклоарматура 8-го диаметра.

А вот если делать расчёт для конструкций, работающих на прогиб, то замена действует в обратную сторону. Об этом недостатке в следующем пункте.


Модуль упругости стеклопластиковой арматуры

Определение из Википедии: модуль упругости характеризует способность материала упруго деформироваться (т.е. не постоянно) при приложении к нему какой-либо силы. Проще говоря, от модуля упругости зависит раскрытие микротрещин бетонной конструкции.

По этому показателю стальная арматура превосходит неметаллическую. Армирование препятствует растрескиванию и обвалу всей конструкции. Соответственно, от модуля упругости зависит величина потенциальных трещин. НО! Расчёты по данной характеристике производятся для конструкций, который будут работать на прогиб. Это:


• балки прямоугольного или таврового сечения;

• бетонные плиты перекрытия;

• оконные и дверные перемычки.

Для этих конструкций с учётом модуля упругости следует закладывать композитную арматуру большего диаметра ,чем металлическую.


Какой модуль упругости у арматуры?

Модуль упругости стальной арматуры — 200 000 МПа, стеклоарматуры — 55 000 МПа.

Относительное удлинение

Относительное удлинение после разрыва обозначается в процентах. Характеристика выражает изменение расчётной длины стержня арматуры, в пределах которой произошёл разрыв, выраженной в процентах от первоначальной длины. Иными словами этот показатель характеризует удлинение рабочей части стержня после разрушения к начальной расчётной длине. Значение относительного удлинения определяют при испытаниях на разрыв.

Простыми словами, эта характеристика влияет на образование трещин в бетонной конструкции. Чем ниже этот показатель, тем больше вероятность избежать трещин!


Какова величина относительного удлинения арматуры?

Относительное удлинение стеклопластикового стержня — 2,2%, стального стержня — 25%.

Плотность

Плотностью называют отношение массы тела к занимаемому этим телом объёму. Также её называют удельным весом. Обозначается как количество килограмм или тонн на один метр в кубе.

Плотность влияет на вес изделия и иногда может помочь определить качество стеклопластиковой арматуры. Например, арматура диаметром 12 мм производства «Композит 21» весит 200 гр/метр. Это примерный вес АСК арматуры хорошего качества. Если же вам предложили товар по нереально низкой цене, уточните у продавца сколько он весит. Например, в нашей практике был случай, когда заказчику предложили 12-миллиметровую арматуру по очень низкой цене. А позже выяснилось, что метр этой арматуры весит на 20% меньше. Соответственно, это материал меньшей плотности, прочностные характеристики которого будут ниже.


Какая плотность у арматуры?

Показатель плотности стеклопластиковой арматуры — 2 т/м3, стальной арматуры — 7,85 т/м3.

Линейный коэффициент теплового расширения

Эта характеристика показывает насколько будет удлиняться материал при увеличении его температуры на один градус. При изменениях температуры в пределах 80 °C (например, от — 40 °C до + 40 °C) расширение бетона может достигать 0,8 мм на метр. Поэтому, температурные колебания могут вызвать растрескивание бетона с жёстким наполнителем из-за разных коэффициентов линейного расширения у самого бетона и наполнителя.

В этом заключается ещё одно преимущество стеклопластиковой арматуры перед металлической. Дело в том, что тепловой коэффициент бетона и композитной арматуры примерно одинаков, поэтому бетон, армированный композитом будет меньше подвержен отрицательному влиянию температурных колебаний.


Какой коэффициент линейного расширения у стеклопластиковой арматуры?

Коэффициент для стеклопластиковой арматуры — 9-12 ax10-6/°C, для стальной арматуры — 13-15 ax10-6/°C.

Теплопроводность

Теплопроводностью называют способность тел переносить энергию (тепло) от более нагретых частей тела к менее нагретым. По другому — это количественная характеристика способности тела проводить тепло. Количественно эта способность выражается коэффициентом теплопроводности. Чем меньше значение коэффициента, тем ниже склонность материала к переводу тепла.

Например, если рассматривать стену дома, то использование при её строительстве материалов с высокой теплопроводностью приведёт к передаче тепла из нагретого помещения (т.е. вашего дома) в менее нагретое (т.е. на улицу). Грубо говоря, зимой вы будете топить улицу. А летом наоборот. Таким образом, при строительстве из материалов с низкой теплопроводностью в доме будет тепло зимой и прохладно летом.


Армирование цоколя из строительных блоков стеклопластиковой арматурой

Стеклопластиковая арматура (либо сетка), которую закладывают в стены при армировании кладки, отличается меньшей теплопроводностью в отличие от стальной. Она не образует «мостиков холода», через которые тепло будет покидать ваше жильё.


Какой коэффициент теплопроводности у арматуры?

Коэффициент теплопроводности стеклопластиковой арматуры — 0,35 Вт/(м°С), а у стальной арматуры — 46 Вт/(м°С).

Также стеклопластиковая арматура активно используется в качестве гибких связей в многослойных стенах.


“Низкая теплопроводность композитных стержней предопределила их эффективное использование в качестве связей многослойных стеновых конструкций. По результатам сравнительных испытаний трехслойных стеновых панелей на сдвиг слоев относительно друг друга, в которых использованы стеклопластиковые и металлические связи, установлено, что стеклопластиковая арматура обеспечивает требуемый уровень жесткости и прочности, предъявляемый к гибким связям.»

— Источник: Грановский А. В., Хактаев С.С. Применение стеклопластиковой арматуры в качестве гибких связей в трехслойных стеновых панелях // Промышленное и гражданское строительство. 2013. № 10. С. 84–87

Радиопрозрачность и диэлектрические свойства

Этот параметр важен прежде всего в области электроэнергетического строительства. Стеклопластиковая арматура является диэлектриком, поэтому не создаёт помех для работы сложных электрических приборов. Именно по этой причине композитная арматура применялась при строительстве Центра квантовых нанотехнологий в Канаде или Института изучения твёрдых тел имени Макса Планка в Германии.

Стеклопластиковая арматура не создаёт радиопомех, в отличие от металлических контуров из стальной арматуры. Подробнее об электротехнических свойствах арматуры из стекловолокна читайте в другой статье.


Коррозийная стойкость

Коррозией называют самопроизвольное разрушение металлов, а также сплавов в результате воздействия окружающей среды. В отношении неметаллических материалов такой термин употреблять не принято (правильнее использовать термин «старение»). Но при ужесточении эксплуатационных условий полимерные материалы тоже склонны ухудшаться под воздействием среды. Поэтому, термин «коррозия» употребляют и в отношении стеклопластиковой арматуры.

Если же сравнивать композитную и стальную арматуру, то первая обладает высокой коррозийной стойкостью (в том числе, от воздействия как жидкостной, так и химической коррозии), а вторая — низкой.

На что влияет эта характеристика? На долговечность. Срок службы стеклопластиковой арматуры больше, чем у металлической.


“В 1975 и 1984 годах стеклопластиковая арматура диаметром 6 мм была применена в строительстве опытных преднапряженных конструкций мостов. Прочность арматуры на растяжение составляла 1200 МПа, однако, учитывая низкий модуль упругости (30-40 ГПа), в поперечном сечении балок располагались стержни из алюмоборсиликатного волокна диаметром 10 мкм, количество связующего не превышало 20 % по массе. В 2006 году сотрудниками НИИЖБ им. Гвоздева было изучено состояние некоторых таких конструкций. Обследование опытных пролетных строений не выявило серьезных нарушений и подтвердило необходимость проведения дальнейших более детальных экспериментов с получением статистических данных по изменению сцепления с бетоном, прочностным и деформативным характеристикам полимеркомпозитной арматуры, в том числе длительной прочности.»

— Источник: Вестник БГТУ им. В.Г. Шухова , №3, 2017

Экологическая безопасность

ГОСТ 31938-2012 регламентирует гигиенические требования к композитной арматуре а также всем её видам, включая стеклопластиковую. АКП не должна выделять вредные и токсичные вещества в концентрациях угрожающих здоровью человека, а также оказывать вредное воздействие на окружающую среду.

По требованиям нормативного документа концентрация фенола и формальдегида не должна превышать 0,003 мг/м3, концентрация толуола не должна превышать 0,600 мг/м3, уровень запаха не более 2 баллов. А эффективная удельная активность природных радионуклидов — не более 370 Бк/кг.


Безопасна ли стеклопластиковая арматура?

Гигиеническая характеристика стеклопластиковой арматуры согласно результатам санитарно-эпидемиологической экспертизы:

• концентрация фенола: <0,001

• концентрация формальдегида: <0,001

• концентрация толуола: <0,16

• эффективная удельная активность природных радионуклидов: 128±50

• уровень запаха: 1 балл.

То есть, все показатели в пределах нормы. По крайней мере, у нашей компании.


• Сертификат соответствия санитарным нормам

• Гигиенические характеристики стеклопластиковой арматуры

• Заключение санитарно- эпидемиологической службы

Читайте также:

Защитный слой бетона

Армирование стен

Опыт применения композитной стеклопластиковой арматуры за рубежом

Механические свойства арматуры из стекловолокна

Посетите нашу решетчатую компанию


1. 855.640.9861

Свяжитесь с нами | Запрос Цитировать | Запросить брошюру

НОМИНАЛЬНЫЙ ДИАМЕТР				НОМИНАЛ ОБЛАСТЬ		РАСТЯЖЕНИЕ ПРОЧНОСТЬ		ULTIMATE НАГРУЗКА НА РАСТЯЖЕНИЕ		МОДУЛЬ РАСТЯЖЕНИЯ УПРУГОСТИ		ULTIMATE ШТАММ
Размер		мм	в	мм2	дюймов2	МПа	тысяч фунтов/кв. дюйм	кН	тысяч фунтов	ГПа	фунтов на кв. дюйм 106	%
2		6	1/4	31,67	0,049	886	129	26,54	5,97	46	6,7	1,90%
3		10	3/8	71,26	0,110	821	119	58,96	13,25	46	6,7	1,81%
4		13	1/2	126,7	0,196	743	108	108,49	24.39	46	6,7	1,72%
5		16	5/8	197,9	0,307	715	104	158,36	35,6	46	6,7	1,63%
6		19	3/4	285,0	0,442	692	100	208,57	46,89	46	6,7	1,54%
7		22	7/8	387,9	0,601	643	93	259,12	58,25	46	6,7	1,45%
8		25	1	506,7	0,785	617	89	310. 01	69,69	46	6,7	1,36%
9		29	1 1/8	641,3	0,994	574	83	361,25	81.21	46	6,7	1,28%
10		32	1 1/4	791,7	1,227	546	79	412,83	92,81	46	6,7	1,20%
11		35	1 3/8	958,1	1,485	471	68	464,75	104,48	46	6,7	1,12%
12		38	1 1/2	1160	1.800	438	64	517.01	116,23	46	6,7	1,04%
13		41	1 5/8	1338	2,074	408	59	569,62	128. 06	46	6,7	0,97%

ПРИМЕЧАНИЕ. Значения в таблице являются репрезентативными и могут быть изменены по мере разработки продукта и исследований, направленных на улучшение характеристик продукта.

Применение арматуры FRP

, стальная альтернатива

Существует множество преимуществ использования арматуры FRP в железобетонных проектах. Когда мы сравниваем традиционную стальную арматуру с арматурой из стеклопластика, становится ясно, что арматура из стеклопластика является более эффективным выбором во всех областях применения. Давайте рассмотрим различные способы использования арматуры FRP.

Одним из самых популярных применений арматуры из стеклопластика являются мосты, ограждающие стены и настилы. Для этих специфических типов конструкции требуются материалы, которые не вызывают коррозии и долговечны, что является отличительной чертой арматуры FRP. Это важные преимущества по сравнению с традиционными инфраструктурными проектами, армированными сталью, которые имеют более короткий срок службы и повышенную стоимость ремонта. Наряду с тем фактом, что арматура FRP составляет 1/4 веса стальной арматуры, что делает ее невероятно легкой, безопасной и простой в установке, она, несомненно, является лучшим выбором для армирования бетона.

Мы часто видим износ, вызванный коррозией армированной стали в многоуровневых гаражах. Эта проблема также может быть обнаружена на балконах и дорогах, потому что эти конструкции постоянно подвергаются воздействию агрессивных элементов. Напротив, арматура из стеклопластика устойчива к коррозии, ее установка занимает меньше времени, она не требует постоянного ремонта, она имеет конкурентоспособную цену, что делает ее более разумным выбором для армирующего цемента, который выдерживает различные факторы и условия окружающей среды.

Когда дело доходит до использования туннелепроходческих машин (ТБМ) для вашего следующего туннельного проекта, важно помнить, что ТБМ не подходят для работы со стальными железобетонными конструкциями из-за упругости стали. Пластичность стали влияет на вращающиеся фрезы, поглощая энергию фрезы. Резка арматуры из стеклопластика намного проще, а пусковая коробка из железобетона из стеклопластика является гораздо лучшим решением по сравнению со сталью. Арматура из стеклопластика гибкая, легкая, не подвержена коррозии, долговечна и выдерживает высокие предельные нагрузки, что делает ее идеальным выбором для диафрагменных стен и подпорных свай фундаментных котлованов.

Использование стальной арматуры для армирования сборных сегментов туннеля имеет много недостатков из-за низкой прочности конструкции и большого веса сегментов при транспортировке, в отличие от арматуры из стеклопластика, которая составляет ¼ веса стальной арматуры. Стальная арматура может создавать электрические соединения, что может привести к проблемам с коррозией, в чем арматура из стеклопластика лучше, поскольку она не вызывает коррозии с диэлектрическими соединениями. Арматура FRP также может использоваться как временное или постоянное приложение, потому что ее можно снести позже, что делает ее простым решением для сборных сегментов туннеля.

Когда речь идет об использовании стальных болтов, важно помнить, что их трудно разрезать горными машинами, и они могут вызвать пожары и взрывы в газовых и угольных шахтах. Вот почему при строительстве тоннелей в коррозионно-активных средах арматура из стеклопластика превосходит сталь, поскольку она устойчива к коррозии, ее легче резать горнодобывающими машинами и она гораздо более долговечна для железобетонных конструкций. FRP также идеально подходит в этих случаях, потому что он антистатичен и взрывобезопасен, имеет высокую прочность на растяжение и легкий вес, что упрощает его установку.

При строительстве вашей бетонной конструкции в морских или химических проектах часто может быть ухудшение, вызванное миграцией ионов хлорида, что приводит к коррозии стали. Чтобы избежать этой серьезной проблемы, лучшим решением будет использование прочной и прочной арматуры из стеклопластика. Арматура FRP совершенно не подвержена влиянию ионов хлорида, обладает высокой прочностью на растяжение и проста в обращении, что делает ее лучшим вариантом для любого проекта, армированного морским или прибрежным бетоном.
