Арматура периодического профиля это: Виды арматуры, способы применения — Металл Групп

АРМАТУРНЫЙ ПЕРИОДИЧЕСКИЙ ПРОФИЛЬ АРМАТУРА | ТРАСТ МЕТАЛЛ

АРМАТУРНЫЙ ПЕРИОДИЧЕСКИЙ ПРОФИЛЬ АРМАТУРА

Арматура также используется для увеличения сопротивления бетона концентрированным нагрузкам, обеспечивая местную прочность и жесткость, распределяя их на всю площадь. Для возмещения данного недостатка арматуру используют, чтобы бетон выдерживал растягивающие нагрузки. Арматуру применяют при упрочнении железобетонных и армокаменных (армированных кирпичных либо блочных) конструкций, используемых в строительстве. Кольцевой периодический профиль стержневой арматуры с пересекающимися продольными и поперечными ребрами приводит к концентраторам напряжений в месте их пересечения, снижению пластичности, неполному использованию механических свойств и ограничивает прочность стали при многократно-повторном нагружении арматуры всех классов прочности. Особенность профиля арматуры специального назначения — чередование на его верхнем и нижнем контурах пологих полукруглых углублений и выступов, б) термомеханически упрочненная (ГОСТ 10884-94).

Арматурный периодический профиль арматура

Стержни периодического профиля имеют сцепление с бетоном в 2-4 раза выше, чем стержни с гладким профилем. Помимо этого, он позволяет корректно определить класс прочности арматуры на поверхности стержней, исключая прокатную маркировку специальных символов, это, в свою очередь, устраняет возможность случайного попадания в конструкции арматуры низшего класса прочности. Индекс «т» обозначает, что арматура подвергалась термическому или термомеханическому упрочнению. Размеры и параметры арматурной стали гладкого и периодического профилей (ГОСТ 5781-82, ГОСТ 6727-80, ГОСТ 7348-81). Главными недостатками серповидного профиля по сравнению с кольцевым являются пониженная прочность и жесткость сцепления арматурных стержней с бетоном вследствие уменьшенной площади смятия поперечных ребер при их увеличенном шаге. Арматура периодического профиля представляет собой стержни круглого сечения с двумя продольными ребрами и часто расположенными выступами, идущими по винтовой линии или в виде «ёлочки». Масса 1 м профиля ( теоретическая), кг.

Проволочная арматура подразделяется на следующие классы: а) обыкновенная периодического профиля класса 500, 500С (Вр1) (ГОСТ 6727-80), высокопрочная гладкая класса B2 и периодического профиля класса Bp2, 1100, 1200, 1300, 1400, 1500 (ГОСТ 7348-81), б) канатная — спиральные семипроволочные канаты К1400 (К7), К1500 (К7) и девятнадцатипроволочные К1500 (К19) (ГОСТ13840-68). В зависимости от профиля стержневая и проволочная арматура бывает гладкой (круглого сечения) и периодического профиля. Арматура, также известная как арматурная сталь, — это стальной стержень или проволока, используемые с целью упрочнения и поддержания упругости бетонной конструкции. Размеры и параметры арматурной стали. Профиль с условным названием «серповидный четырехсторонний» (ТУ 14-1-5526-2006), специально разработанный для арматуры А500СП, обладает преимуществами как кольцевого, так и серповидного двухстороннего профилей, также следует отметить, что прочность сцепления данного профиля с бетоном выше, чем у профиля по ГОСТ 5781-82. Номера профилей, площади поперечного сечения, масса 1 метра длины арматурной стали гладкого и периодического профилей должны соответствовать указанным в таблице (ГОСТ 5781-82).

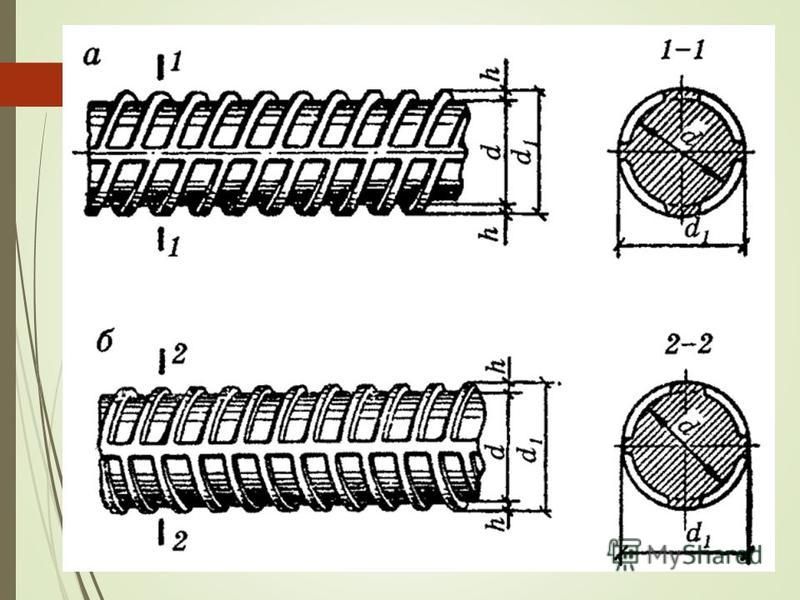

Производителями изготовляются основные типы периодического профиля (см. рисунок): кольцевой (ГОСТ 5781-82), серповидный двухсторонний (СТО АСЧМ 7-93) и серповидный четырехсторонний (ТУ 14-1-5526-2006). Бетон — материал очень прочный при сжатии, но относительно хрупкий при растяжении. Арматура: разновидности, области применения, ГОСТы. Индекс «К» указывает на повышенную стойкость к коррозионному растрескиванию, в) упрочненная вытяжкой А400В. Поэтому в последнее время от такого профиля арматуры отказываются и переходят на более мягкий серповидный, без пересечения продольных и поперечных ребер. В обозначении стержней класса A специального назначения добавляется индекс «с» (Ас), указывающий на то, что такая арматура предназначена для использования при пониженных температурах. Стержневая арматура подразделяется на классы в зависимости от механических свойств: а) горячекатаная (А): гладкая класса А1 (А240) (круг) (ГОСТ 5781-82), периодического профиля (ГОСТ 5781-82).

Номер профиля (номинальный диаметр стержня d н ) Площадь поперечного сечения стержня, см 2. Индекс «С» указывает на возможность стыкования стержней арматуры сваркой.

Арматура

Смотрите также
  • АРМАТУРНЫЕ СТЕРЖНИ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ

    Низколегированная сталь, содержащая кремний и марганец, обеспечивает высокое качество арматурной продукции. Металлопрокат закупают тоннами, стоимость…

  • ПРОФИЛЬ АРМАТУРНЫЙ А400С

    Арматура А400С. А400С по ГОСТу года производится гладкой и рифленой. На протяжении 36 лет арматура А400С изготавливалась по ГОСТ 5781-82, и могла быть…

  • ПЕРИОДИЧЕСКИЙ ПРОФИЛЬ АРМАТУРЫ ЭТО

    Различные виды арматуры выпускаются в соответствии со следующими ГОСТами и стандартами: Конструктивно арматура представляет собой круглые стальные…

  • АРМАТУРА ПЕРИОДИЧЕСКОГО ПРОФИЛЯ

    Какую арматуру выбрать? При армировании монолитных ленточных фундаментных оснований чаще всего применяется арматура периодического профиля ,…

  • 1 МЕТР АРМАТУРЫ ВЕСИТ

    Теперь читатель знает, сколько весит один метр. Арматура класса А3 имеет поперечное рифление. При вязке каркасов, сеток, а также при возведении…

Арматура А-3:Периодические профили продольной прокатки

Периодический профиль — прокат имеющий последовательно повторяющиеся участки различного поперечного сечения круглого овального квадратного прямоугольного двутаврового швеллера и более сложным, соединенных между собой переходными участками, получаемый методом продольной прокатки. Границей верхнего и нижнего контура периодического профиля обычно служит плоскость разъема валков. Несовпадение верхнего и нижнего продольного и поперечного контуров периодического проката характеризуется соответственно их относительным продольным и поперечным смещением.

Расстояние между сечениями имеющими одинакововую форму и положение на 2х последовательно идущих участках называют длиной периода профиля.

Изделия периодического проката относят к группе сортового проката специального назначения.

Существующие в настоящее время способы продольной прокатки и специальное прокатное оборудование позволяют производить периодические профили широкого сортамента для различных отраслей народного хозяйства.

Наибольшее распространение получил круглый горячекатаный периодический профиль, используемые в современном строительстве для армирования железобетонных конструкций.

У большинства изделий этого типа длина периода по выступам значительно меньше длины окружности рабочего валка.


В Украине по ГОСТу 5781-82 производят круглый рифленый прокат для армирования обычных и предварительно напряженных ЖБК.

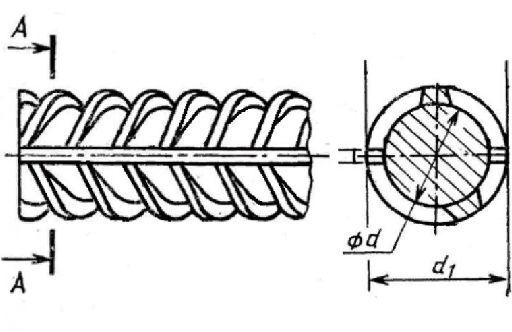

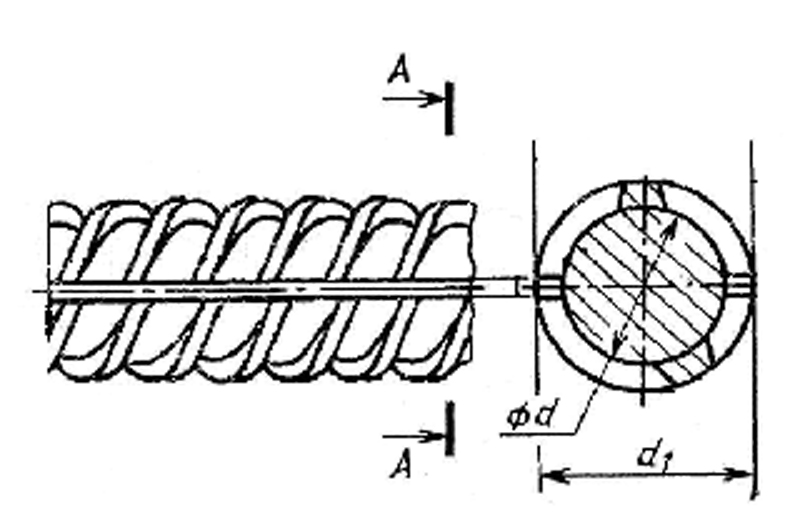

Арматура такого профиля это круглые прутки имеющие два продольных ребра (усы) в местах разъёма валков, и поперечные выступы на верхнем и нижнем контурах профиля, идущими по 3-заходной или 2-заходной винтовой линиям.

Профили выпускают от №6 до №80, стоит учесть, что № сечения профиля определяет номинальный диаметр. Выступы на прутке способствуют увеличению адгезии арматуры и бетона, а у рифленой арматуры адгезия в 2-4 раза выше, чем у гладкой.

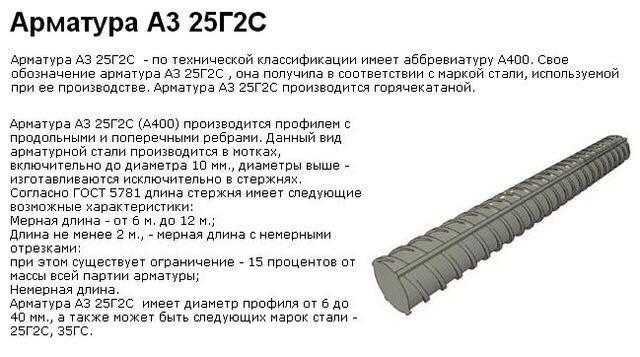

Арматура А-3. Характеристики

Учитывая механические свойства, периодическую арматуру подразделяется на 4 класса.

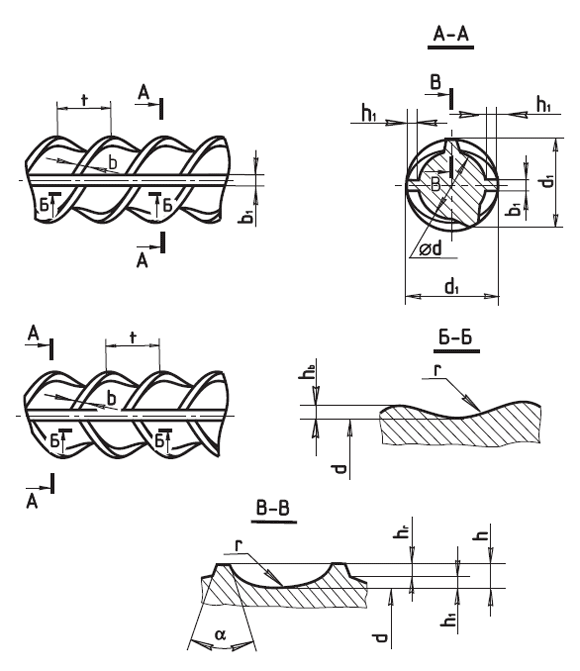

Наиболее популярной является арматурная сталь кл. А-111, она обладает поперечными выступами , которые идут по винтовым линиям и имеют на одном контуре правый, а на другом-левый заходы (елечка), в отличии от арматуры кл.А-11, выступа которой идут с одинаковым заходом на верхнем и нижнем контурах профиля.

Основным размером, который используется для контроля соответствия периодического арматурного профиля стандарту и значение которого имеет наибольшее влияние на вес 1 метра длины это размер внутреннего диаметра профиля. Допуски по отклонению размеров периодического профиля по диаметру оговорены ГОСТ 5781-82.

В зависимости от класса и диаметра прутка, арматурную сталь периодического профиля изготавливают из углеродистой или низколегированной стали различных марок.

Допустимое отклонение химического состава углеродистой арматурной стали установлено:

  • в ДСТУ-2651:2005, низколегированной определены;
  • в ГОСТ 5781-82 (до 01.01.2019г).

Арматурный прокат кл. А-3 диаметром до 10 миллиметров производят в мотках или стержнях, а больших диаметров исключительно в стержнях, длина которых составляет 6-12 метров. Ознакомиться с ассортиментом арматурного проката можно здесь.



Требования к поверхности

Поверхность прутков арматуры, ее ребера и выступы не должны иметь трещин, раковин, плен или закатов. Разрешается наличие частичных повреждений ребра и выступа, до 3 штук на одном метре длины прутка; а также допускается наличие окисленности, вмятин, наплывов, рябизны, отдельных волосовин и шероховатостеи в пределах допуска по размерам.

Опубликовано: 30.08.2016

Поделиться:

Вернуться к списку новостей

Арматура из стекловолокна | Армпласт

Стеклопластиковая арматура Армпласт доступен в нескольких вариантах:

1) Стеклопластиковая арматура с периодическим профилем

2) Стеклопластиковая арматура с растворной подкладкой

3) Стеклопластиковая арматура с растворной подкладкой и периодическим профилем

Армирование с периодическим профилем является наиболее популярной и выгодной, отличается от своих металлических аналогов отличными эксплуатационными характеристиками и ценой по сравнению со стальной арматурой.

The replacement table and cross

2 9055

95519115151955 9000 12

959

0034

Steel reinforcement

Fiberglass rebar

Diameter, mm

The cross-sectional площадь, мм2

Прочность на растяжение (расчетная) Н

Масса, кг/м.

Метров в тонне

Диаметр, мм

Площадь поперечного сечения, мм2

Прочность на растяжение (расчетная), Н

Масса, кг/м.

Meters in a ton

6

28,3

10 188

0,22

4 545

4

13,5

10 800

0,02

37 037

8

50,3

18 108

0,40

2 530

6

29,2

23 360

0,06

23 810

10

78,5

28 260

0,62

1 613

8

51,2

40 960

0,08

11 905

905

9005

9005

9005

113,1

40 716

0,89

1 126

8

51,2

40 960

0,10

11 905

14

154

55 440

1,21

826

10

79,5

63 600

0,16

7 246

16

201

72 360

1,58

633

12 9005

12 9005

12 9005

12 9005 9005

12 9005 9005

. 0005

91 200

0,22

5 263

18

254

91 440

2,00

500

14

154,8

123 840

0,31

3 846

20

314

113 040

2,47

405

16

201, 9

161 520

0,40

2 778

Композитный резервный Но многие строители, привыкшие работать с металлической арматурой, часто сомневаются, что стекловолокно или базальтовое волокно смогут заменить металл в полной мере. Такие опасения возникают из-за недостатка информации о возможностях и характеристиках композиционных материалов. Приведем сравнительную характеристику металлической и стеклопластиковой арматуры по наиболее необходимым в строительстве параметрам для устранения этого пробела. Сэкономить можно, если использовать стеклопластиковую арматуру, особенно в кризисное время.

Стеклопластиковая арматура изготавливается из линейных прядей стеклянных волокон, которые собираются в армированные балки периодического профиля, пропитываются связующим из термореактивной смолы, отформовываются, подвергаются нагреву (полимеризации) и охлаждаются. Получается цельный стержень повышенной прочности, в три раза превышающий прочность стали по результатам испытаний на растяжение, и меньший по весу в 9 раз при равных диаметрах. Арматура изготавливается в виде стержней любой длины по желанию заказчика.

Стеклопластиковая арматура с футеровкой раствором изготавливается по аналогичной технологии, но песок равномерно наносится поверх стержней арматуры перед процессом полимеризации.

Форма выпуска

Арматура стеклопластиковая пролетная, изготовленная под диаметр 12 мм и включающая длину арматуры в бухте 100 или 50 метров (возможно изготовление арматуры в размерах любой длины по требованиям заказчика). Клапаны с диаметром более 12 мм. Длинные стержни изготавливаются по согласованию с заказчиком. Стеклопластиковая арматура прекрасно подходит без каких-либо ограничений для фундамента или армирования плит перекрытий, стен вместе с классической арматурой или отдельно.

Представлен в регионах

Наша компания занимается продажей и поставкой стеклопластиковой арматуры по всей территории РФ и стран Таможенного союза, а так же в Египет, Тунис, Иран, Ирак, Саудовскую Аравию, США Арабские Эмираты, Ливия, Ливан, Сирия, Турция, Мексика, Аргентина, Бразилия, Венесуэла, Перу и другие страны Ближнего Востока, Северной Африки и Латинской Америки.

Оставьте заявку на нашем сайте и мы свяжемся с вами для уточнения деталей вашего заказа.

Совместная работа цементобетона и композитной арматуры с периодической навивкой профиля

[1] В.

Ф. Степанова, А.Ю. Степанов, Е.П. Жирков, Композитная полимерная арматура, Бумажник, Москва (2013).

[2] ЯВЛЯЮСЬ. Уманский, Т.А. Беккер, Перспективы применения композитной арматуры, ДВФУ, Вестник инженерной школы. 2 (11) (2012) 7-13.

[3] Х.А. Хеев, Ю.В. Пухаренко, Гипсобетонные композиты, армированные базальтовыми волокнами, Вестник инженеров-строителей. 2 (37) (2013) 152-156.

[4] П. П. Польской, Д.Р. Маилян, Композитные материалы – как основа эффективности строительства и реконструкции зданий и сооружений, Инженерный журнал Дона. 4-2 (2012) 162.

[5] В.И. Римшин, Меркулов С.И. О нормировании характеристик стержневой неметаллической композитной арматуры // Промышленное и гражданское строительство. 5 (2016) 22-26.

[6] Г.А. Гиздатуллин, Р.Р. Хусаинов, В.Г. Хозин, Н.М. Красиникова, Прочность и деформируемость железобетонных конструкций, армированных полимерными волокнистыми стержнями, Журнал гражданского строительства. 2 (2016) 32-41.

DOI: 10.5862/mce.62.4

[7] В.Н. Николаев, В.Ф. Степанова А.Г. Применение полимерной композитной арматуры для опор контактной линии с анкеровкой на фундаментах, в промышленном и гражданском строительстве. 7 (2016) 79-84.

[8] СРЕДНИЙ. Бенин, С.С. Семенов, Экспериментальное исследование поведения сцепления между арматурными стержнями из стеклопластика с плоской навивкой и бетоном, промышленное и гражданское строительство. 9(2013) 74-76.

[9] В.

И. Римшин, Ю.О. Кустикова, Феноменологические исследования размеров сцепления арматуры из базальтового волокна с бетоном, Известия Юго-Западного государственного университета. Серия: Техника и технологии. 1 (2011) 27-31.

[10] В.Г. Хозин, А.А. Пискунов, А.Р. Гиздатуллин, А.Н. Куклин, Сцепление фиброармированных полимерных стержней с цементным бетоном, Известия Казанского государственного архитектурно-строительного университета. 1 (23) (2013) 214-220.

[11] О.Я. Берг, Ю.М. Нагевич, Некоторые особенности процесса разрушения стеклопластиковой арматуры, Бетон и железобетон. 9(1965) 34-36.

[12] А.Н. Блазнов, В.Ф. Савин, А.А. Краснов, Прогнозирование прочности композитных стержней при воздействии щелочной среды, Южно-Сибирский научный вестник. 4 (8) (2014) 12-14.

[13] С.В. Федосов, В.Е. Румайнцева, В.С. Коновалова, И.В. Караваев, Жидкостная коррозия бетона в средах различной степени агрессивности, Вестник инженеров-строителей. 4 (63) (2017) 113-118.

[14] В. Е. Румянцева, И.В. Караваев, В.С. Коновалова, С.А. Логинова, Коррозия бетона с гидрофобизирующими добавками, Повышение эффективности процессов и аппаратов в химической и смежных отраслях: материалы Международной научно-технической конференции, посвященной 105-летию со дня рождения А.Н. Плановский. 2 (2016) 138-141.

[15] В.Е. Румайнцева, В.С. Коновалова, И.В. Караваев, С.А. Логинова, Влияние агрессивных сред на изменение структурно-фазового состава цементных бетонов и на их прочностные характеристики, Информационная среда университета. 1 (23) (2016) 372-376.

[16] В.

Е. Румайнцева, В.С. Коновалова, И.В. Караваев, С.А. Логинова, Изменение прочностных характеристик бетона с гидрофобизирующими добавками при жидкостной коррозии второго типа, Современные тенденции развития науки и техники. 4-3 (2016) 104-107.

[17] И.В. Караваев, В.Е. Румайнцева, В.С. Коновалова, Влияние типа анкеровки на сцепление композитной арматуры с бетоном, Физика волокнистых материалов: структура, свойства, наукоемкие технологии и материалы (СМАРТЭКС-2017). 1 (2017) 115-117.

[18] В.Е. Румайнцева, И.В. Караваев, Влияние стеклопластиковой арматуры на стеклопластиковый железобетон, Информационная среда университета.
