Скачать калькулятор арматуры онлайн и бесплатно получить код можно на этой странице
Одним из видов продукции металлопроката является арматура. Она выпускается в различном исполнении, так как имеет очень широкое применение. Эта продукция работает на растяжение и используется для усиления железобетонных конструкций, причем по нагрузкам может воспринимать нагрузку как на растяжение, так и на сжатие, в зависимости от места применения.
По виду арматура может быть как жёсткой, имеющей различный профиль, например, уголок, швеллер, балка, так гибкой, имеющей вид отдельных прутов, гладких или с периодическим профилем.
Важно различать этот продукт по его классификации для возможности правильно ориентироваться при выборе и применении.
Арматурные прутья в основном применяются для упрочнения железобетонных конструкций. Это могут быть как перекрытия, которые перераспределяют нагрузку на опорные стены, перенося её на фундамент, так и стойки, колоны, и также несущие стены, которые воспринимают нагрузку от перекрытий.
Поэтому классифицироваться арматурные пруты могут по таким видам:
Классификация по назначению
- арматура как самостоятельный элемент, расчет сечения производится исходя от нагрузки, которую воспринимает сам стержень;
- арматура, связанная в армирующую конструкцию, здесь идет расчет по распределению усилия, выбирая при этом минимальный процент на армирование;
- арматура, которая воспринимает колебание при воздействии различной температуры в сторону усадки или в сторону расширения;
- арматура, которая используется для монтажа, сочетает в себе как пруты, объединенные при помощи сетки;
- арматура, которая используется в качестве закладных деталей в готовых бетонных изделиях.
Классификация по применению в конструкции
- арматура, которая работает в поперечном положении, уберегая всю железобетонную конструкцию от возникновения трещин по наклонной возле опорных колон, и соединяет бетон с зоны сжимания и арматуру с зоны растягивания;
- арматура, которая работает в продольном положении и при этом работает с нагрузкой на растяжение, предотвращая возникновению вертикального вида трещин.
Классификация по условиям работы.
- арматура, которая работает как напрягаемая;
- арматура, которая работает как ненапрягаемая.
Классификация по способу изготовления
- горячекатаные стальные стержневые пруты;
- холоднотянутая арматурная проволока.
Классификация по внешнему виду
- арматура, которая имеет гладкую поверхность
- арматура, которая имеет на поверхности вид периодического профиля.
По поводу последнего пункта нужно отметить, что он разделяется на три подвида: серповидный, кольцевой и смешанный.
Вид профиля имеет большое значение, так как в зависимости от него будет качество сцепления с бетоном в конструкции.
Первый вид выпускается, в основном, российскими производителями согласно ГОСТ 5781-82, производители из Европы выпускают второй вид профиля, хотя и некоторые российские заводы переходят на выпуск этого профиля.
Большая буква «А» впереди означает, что арматура имеет вид стержней. Цифры после неё означают класс прочности. Раннее, по ГОСТ 5781-82, после буквы «А» стояла римская цифра – I, II, III,IV,V,VI. Сейчас ставят арабские цифры, например А240, А300, А500.
Если арматура подвергалась термическому упрочнению в процессе изготовления, в обозначении появляется буква «т», например Ат 600, если стоит буква «в», арматура упрочнена вытяжкой. Например Ав500, Вв400.
Если вначале стоит буква «В», это означает, что это арматура проволочная, буква «К» означает, что это канат.
Арматура , особенно горячекатаная, не подлежит соединению при помощи сварки, но если в маркировке стоит буква «С», это означает что сварочные работы возможны, например А400С.
Если в конце стоит буква «к», это означает, что продукт имеет коррозионную стойкость.
Иногда удобней наносить маркировку на торце арматуры краской, где цвет означает определённую марку:
А400С – белый цвет торца, А500С – белый и синий, А600 – жёлтый, А600К – желтый и красный, А600С – желтый и белый, А800 – зелёный цвет, А800К – зелёный и красный, А1000 – синий, А1000К – синий и красный, А1200- черный.
Нормативные документы на выпускаемую арматуруРазмеры арматуры, ее состав, вес и технические характеристики – это величины стабильные и стандартные для продукции. Независимо от того, на каком заводе она выпущены, все должно соответствовать единому ГОСТу на эту продукцию.
Это ГОСТ на арматуру, которая изготавливается способом горячего проката, имеющую как периодический профиль, так и гладкую поверхность.
Профиль прута армированного по ГОСТ 5781-82В нём также указан химический состав заготовок, из которых затем будет изготовлен пруток.
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций

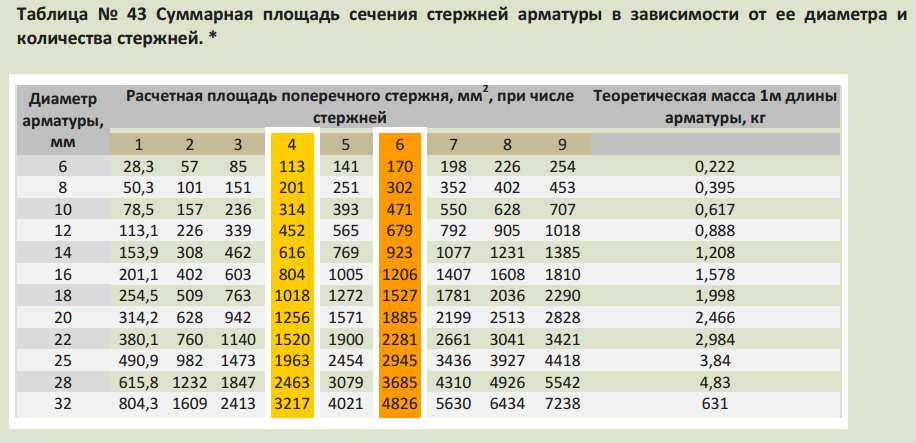

| Наименование профиля | Диаметр (d), мм | Масса 1 метра арматуры, кг | Метров арматуры в тонне |
|---|---|---|---|
| Арматура 6 | 5.75 | 0.22 | 4504.5 |
| Арматура 8 | 7.5 | 0.4 | 2531.65 |
| Арматура 10 | 9.3 | 0.62 | 1620.75 |
| Арматура 12 | 11 | 0.89 | 1126.13 |
| Арматура 14 | 13 | 1.21 | 826.45 |
| Арматура 16 | 15 | 1.58 | 632.91 |
| Арматура 18 | 17 | 2 | 500 |
| Арматура 20 | 19 | 2.47 | 404.86 |
| Арматура 22 | 21 | 2.98 | 335.57 |
| Арматура 25 | 24 | 3.85 | 259.74 |
| Арматура 28 | 26.5 | 4.83 | 207.04 |
| Арматура 32 | 30. 5 | 6.31 | 158.48 |
| Арматура 36 | 34.5 | 7.99 | 125.16 |
| Арматура 40 | 38.5 | 9.87 | 101.32 |
| Арматура 45 | 43 | 12.48 | 80.13 |
| Арматура 50 | 48 | 15.41 | 64.89 |
| Арматура 55 | 53 | 18.65 | 53.62 |
| Арматура 60 | 58 | 22.19 | 45.07 |
| Арматура 70 | 68 | 30.21 | 33.1 |
| Арматура 80 | 77.5 | 39.46 | 25.34 |
Марки стали, применяемые при производстве горячекатанной арматуры.
| Класс арматурной стали | Диаметр профиля, мм | Марка стали |
| А-I (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
| А-II (А300) | 10-40 | Ст5сп, Ст5пс |
| 40-80 | 18Г2С | |
| Ас-II (Ас300) | 10-32 (36-40) | 10ГТ |
| А-III (А400) | 6-40 | 35ГС, 25Г2С |
| 6-22 | 32Г2Рпс | |
| А-IV (А600) | 10-18 (6-8) | 80С |
| 10-32 (36-40) | 20ХГ2Ц | |
| А-V (А800) | (6-8) 10-32 (36-40) | 23Х2Г2Т |
| А-VI (А1000) | 10-22 | 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР |
Что же касается проволоки, изготовленной при помощи холодного волочения, её получают следующим способом: через систему постоянно ссужающихся отверстий протягивают при помощи валков заготовку стержней до нужного диаметра.
Изготавливают проволоку по ГОСТ 6727-80 диаметром до 6 мм, которая служит для армирования конструкций, а также по ГОСТ 7348-81 (СТ СЭВ 5728-86) для проволоки из углеродистой стали для железобетонный конструкций, которые были предварительно напряжены.
Есть метод упрочнения арматуры и термической обработкой, которую применяют после вытяжки, применяя так называемый отпуск и отпуск под напряжением и стабилизирование.
Холоднотянутая проволока может быть как гладкая, так и иметь периодический профиль. Её диаметр может быть от 3 до 8 мм. Выпускается как в мотках, так и в прутках.
Для расчета веса проволоки берем среднюю плотность стали(7850 кг/м куб.), умножаем на объём арматуры и тогда узнаем её массу. m=p*V
Объем рассчитываем по формуле:
V=3,14 * R2*h, где R это радиус сечения ,h длина арматуры.
Как видите, ничего сложного.
Основные потребители арматурыАрматуру применяют в почти 90 случаях из 100 как строительный материал, используя в железобетонных конструкциях.
Арматура, маркированная краской. Сразу можно понять, что это А500С.Такие конструкции это не только жилые и промышленные здания, а также тоннели, мосты, надземные и подземные переходы, метро. Это опоры и балки для трубопроводов и линий электропередач. Применяются для строительства железнодорожных путей и в архитектурных сооружениях для возведения нестандартных конструкций, как больших так и малых объемов.
Продукция, готовая к отгрузкеПредприятия, изготавливающие арматурный прутТак как арматура применяется в очень ответственных конструкциях, её качество имеет главное значение. Для того, что бы продукция была конкурентоспособной, продукцию должны оценить по международным нормам.
Качественную продукцию выпускает комбинат ЕВРАЗ, который экспортирует продукцию на Юго- Восток, в том числе в Китай и Монголию, а также в страны СНГ.
В ассортименте предприятия очень много видов арматурного проката как горячекатаного, так и холоднотянутого. В качестве проволоки выпускается стальная углеродистая холоднотянутая, прокат круглый горячекатанный.
Выпускает проволоку и Златоустовский электрометаллургический завод, большой ассортимент и у Абинского электрометаллургического завода, который специализируется на выпуске строительной арматуры, металлургический завод в г. Владимире выпускает горячекатаные пруты, экспортируя продукцию, которая имеет международную сертификацию, в страны СНГ и бывшего СССР.
Ижевский металлургический завод, который входит в состав холдинга «Мечел», также специализируется на выпуске проволоки разных видов.
Отдельно хотелось бы отметить качество Красноярского металлургического завода, который производить качественную продукцию, которую используют в военной промышленности, авиационной, в том числе и арматуру для строительства ответственных объектов. Свою продукцию экспортирует и в дальнее зарубежье.
Конечно, приобретая проволоку, нужно рассчитать её вес, она ведь поставляется не метражом, а по весу. Поэтому обязательно нужно все прочитать. Для этого у нас на сайте есть специальный онлайн калькулятор, при помощи которого без заморочек можно высчитать любой вес, используя данные из таблицы. Нужно знать вес 1 погонного метра, и диаметр проволоки. Остальное сделает онлайн калькулятор. Он бесплатный и пользоваться им очень просто.
Калькулятор металла
Калькулятор металла
Выбор номенклатуры
Категория
- Арматура А400 (ГОСТ)
- Арматура А400/А500С (ДСТУ)
- Арматура термоупроч. А800/А1000
- Квадрат
- Круг (А240)
- Лист горячекатаный
- Лист оцинкованный
- Лист рифленый
- Лист холоднокатаный
- Полоса
- Труба электросварная
- Трубы профильные
- Уголок
- Швеллер
- Шестигранник
Номенклатура
Чтобы расчитать данные, выберите номенклатуру.
Тип расчета
Масса (кг)
Длина/Площадь (п.м/кв.м)
Количество (шт.)
Вы можете изменять значение полей в любом типе расчета
1 м = кг
Результаты расчета
Наименование выбранной позиции:
Выберите номенклатуру
0 кг = 0 п.м/кв.м = 0 шт.
Стоимость: 0.00 грн
Калькулятор по металлу — это удобный онлайн сервис для расчета веса, количества и стоимости металлопроката.
Когда нужно быстро узнать сколько весит или стоит, например, 320 метров погонных (м/п) арматуры №10, калькулятор по металлу станет настоящей находкой.
4 Онлайн-калькулятор бетонной арматуры Бесплатные сайты
Рейтинги редактора:
Рейтинги пользователей:
[Всего: 1 Среднее: 3]
Вот список из 4 бесплатных онлайн-калькуляторов бетонной арматуры . Эти веб-сайты помогут вам проверить количество арматуры (или арматурной стали, которая используется в качестве стержней), необходимой для бетонной плиты.
Вы сможете ввести входные данные, такие как ширина и высота плиты, шаг сетки, процент отходов (если требуется), зазор от края и т. д., на основе сведений, предоставленных веб-сайтом, а затем вы сможете получить результаты.
Результаты покажут количество необходимых арматурных стержней, сетки, шаг сетки, общую длину арматурных стержней и многое другое. Некоторые веб-сайты также имеют уникальные функции. Например, вы можете просмотреть график расчета бетонной арматуры, проверить общую сметную стоимость арматуры и т. д.
Давайте проверим эти бесплатные сайты-калькуляторы бетонной арматуры один за другим.
Blocklayer.com
Blocklayer.com — один из лучших сайтов для расчета бетонной арматуры. Он позволяет рассчитать шаг арматуры, ее расположение и вес арматуры в бетонной плите. Уникальной особенностью этого веб-сайта является то, что он также автоматически создает график для расчета арматуры.
Можно добавить:
- Точное расстояние между стержнями.
- Длина и ширина стержня.
- Точный или равный интервал.
- Размер стержня.
- Зазор по краю.
- Отходы/перекрытие.
- Толщина плиты.
- Выход (в футах или дюймах).
После добавления деталей используйте доступную кнопку Рассчитать . Это создаст выходной график, на котором вы можете увидеть сетку, интервалы и другие детали.
Inchcalculator.com
Inchcalculator.com предлагает простой, но полезный калькулятор материала арматуры. Вот ссылка. Вы можете добавить ширину и высоту бетонной плиты, зазор от края и шаг сетки, а затем получить результаты.
Результаты отображаются сразу под входными данными, так что вам будет очень легко проверить выходные и входные данные вместе. Результаты показывают оценку материала (количество необходимых арматурных стержней), одинаковое расстояние (длина и ширина) и размер сетки. Он не поставляется с графиком или другими параметрами.
Но доступных вариантов достаточно.
Omni Calculator
Omni Calculator (домашняя страница) также является полезным веб-сайтом для расчета количества арматурных стержней, необходимых для создания арматуры в бетонной плите. Вы можете добавить:
- Размеры плиты : ширина и высота (в метрах, сантиметрах, футах, дюймах, ярдах и т.д.).
- Промежутки : кромочная сетка и арматурная сетка.
- Длина одного арматурного стержня.
- Цена провода и т. д.
Как только вы добавите детали, вы получите результат. В выходных данных будет указано количество арматурных стержней, длина и ширина сетки, общая длина арматурных стержней и стоимость арматурных стержней.
Веб-сайт имеет удобный интерфейс, поэтому при использовании этого калькулятора бетонной арматуры у вас не возникнет никаких проблем.
Spikevm
Spikevm предлагает очень простой калькулятор армирования бетона для перекрытий.
Вы можете ввести входные данные, такие как длина (в футах и дюймах), ширина, шаг сетки, требуемое соединение ваших стержней и коэффициент отходов (в процентах, если необходимо). Когда детали будут добавлены, нажмите кнопку Calculate .
В результате будет показано общее количество необходимой арматуры в погонных футах, количество добавляемого коэффициента отходов, общее количество погонных футов арматуры, включая количество отходов и т. д.
Мы также рассмотрели для вас веб-сайты, посвященные каркасу вальмовой крыши.
Заключение:
Здесь я завершаю этот список, в котором есть хорошие сайты онлайн-калькуляторов бетонной арматуры. На мой взгляд, первый веб-сайт более полезен, чем другие, потому что он генерирует графики и позволяет вводить больше деталей, чем другие онлайн-калькуляторы бетонной арматуры. Вы все еще можете попробовать все эти сайты, а затем начать использовать самый полезный веб-сайт.
Калькулятор веса арматуры
Вес арматуры, калькулятор веса на метр стальной арматуры, таблица размеров
Стальной стержень с рифленой поверхностью, вводимый в железобетонные конструкции.
Плотность
Диаметр D
мм.
Длина
м.
Общий вес
кг.
Цена за 1 метр
$
Цена за тонну
$
Отчет об ошибке
4,5 5, Всего оценок: 126
Около
| Наименование | Калькулятор веса арматуры (Rebar) |
|---|---|
| Требования | Javascript |
| ОС 9 0152 | Windows, Android, OSX, Linux |
| Категория | Бизнес, образование |
| Цена | 0 |
Таблицы массы погонного метра стальной арматуры в соответствии с техническими стандартами (ISO и др.
)
