Арматура ленточный фундамент: Расчет арматуры для ленточного фундамента частного дома

Какая арматура нужна для ленточного фундамента: марка, класс арматуры, фиксаторы

Надежность любого строения во многом зависит от его фундамента, на который приходится основной вес здания.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

[stextbox id=»3_na_zam»]Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других.[/stextbox] Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:

• от подошвенного основания;
• от грунта, расположенного выше основания;
• от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
• от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

• продольную;
• вертикальную;
• поперечную.

Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

Диаметр арматуры

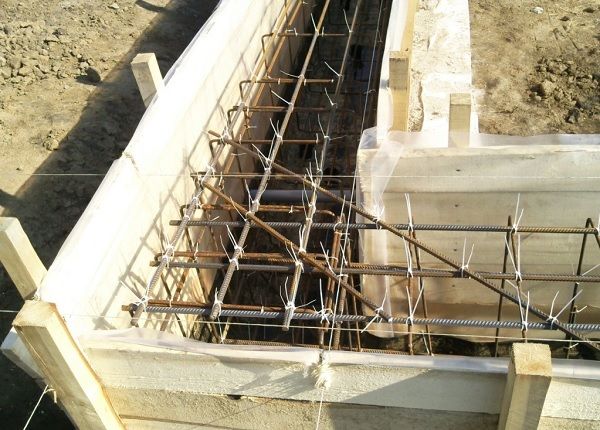

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

• пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
• пруток с гладкой боковой поверхностью и сечением от 6 мм;
• пруток, изготовленный из стальной проволоки марки ВР;
• вязальную проволоку.

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

[stextbox id=»2_znat»]По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств. [/stextbox] Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

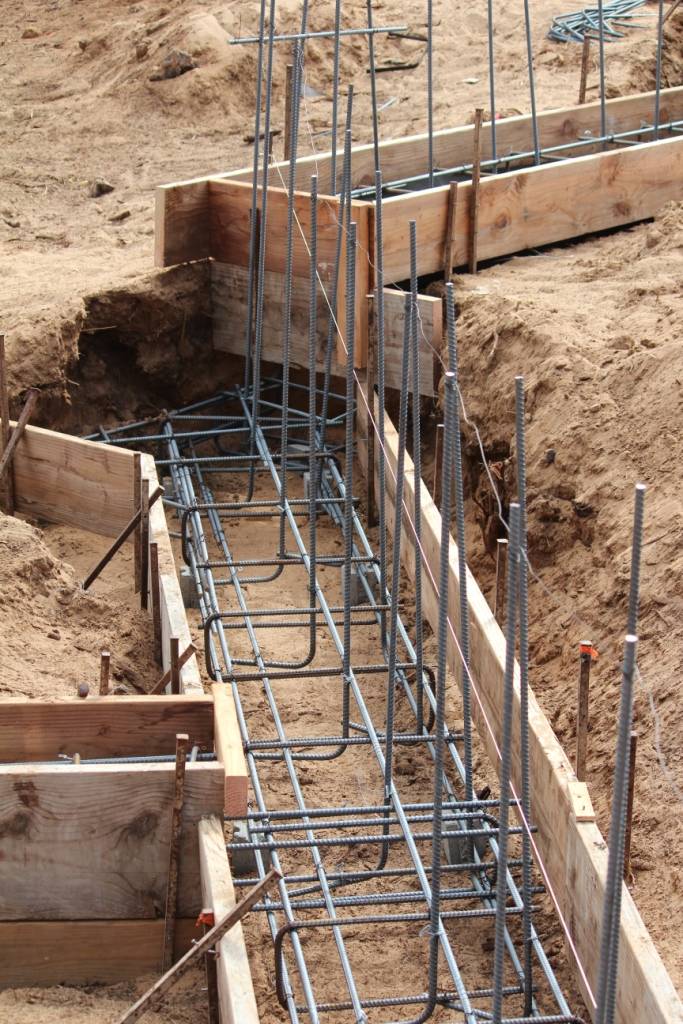

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Какая арматура нужна для ленточного фундамента

• 14.Мар.2022

Ленточный фундамент – надежное основание, которое оптимально подходит для объектов небольшой этажности. Его несущую способность можно менять путем увеличения ширины и высоты ленты. Именно такое основание применяется при возведении объектов с цокольным этажом или подвальным помещением. Надежность жилых, коммерческих и производственных объектов, возводимых на фундаментном основании ленточного типа, во многом зависит от качества армирования. Рассмотрим, какая арматура нужна для ленточного фундамента.

Как подбирается арматурный прокат для ленточного фундамента?

Фундаментное основание ленточного типа представляет собой сплошную конструкцию из железобетона, которая проходит по всему периметру здания, а также внутренним стенам. На него приходится основная нагрузка всего объекта. Бетон, не подвергшийся армированию, плохо противостоит движениям почвы, а также проседанию грунта. В результате этих процессов образуются трещины.

Применение неподходящих для армирования элементов, таких как сетка-рабица, стальные трубы, тросы, приводит к проседанию и разрушению здания. Использовать необходимо качественную арматуру, которая предназначена для армирования фундамента. Арматурный прокат для укрепления бетона изготавливается из прочных стальных сплавов. На рынке представлены металлические прутки разной длины и диаметра. Характеристики арматуры для ленточного фундамента зависят от этажности объекта, массы, толщины стен и других факторов.

Виды используемой арматуры

Лучшим решением является использование стержней класса А. Важно учитывать такой показатель, как предел текучести, который должен быть 400 или выше (А800, А-1000). У такого металлопроката на поверхности рисунок в виде «елочки». У арматуры А300 — кольцевой рисунок. Такой металлопрокат подходит только для строительства одноэтажных конструкций. В качестве вертикальных, а также горизонтальных перемычек может использоваться арматурный прокат А240, важной характеристикой которого является гладкая поверхность.

Сечение арматурного проката

Поперечные детали армокаркаса должны быть организованы с помощью прута диаметром:

• не менее 5 мм для легких строений;
• не менее 10 мм для продольных несущих конструкций.

Выбор диаметра зависит от площади и толщины фундаментного основания. Этот показатель не должен быть меньше, чем 0,1% от поперечного сечения всего основания. Для произведения расчетов можно воспользоваться специальными таблицами.

Если продольная длина фундаментного основания больше 3 метров, то необходима арматура диаметром не менее 12 мм. Стальные стержни диаметром 10 мм и менее могут использоваться при поперечном расположении в конструкции. Одноэтажное здание из кирпича (или двухэтажное из легких материалов) может размещаться на фундаменте, армированном прутом сечением не менее 8 мм.

Принцип расчета арматуры для ленточного фундамента

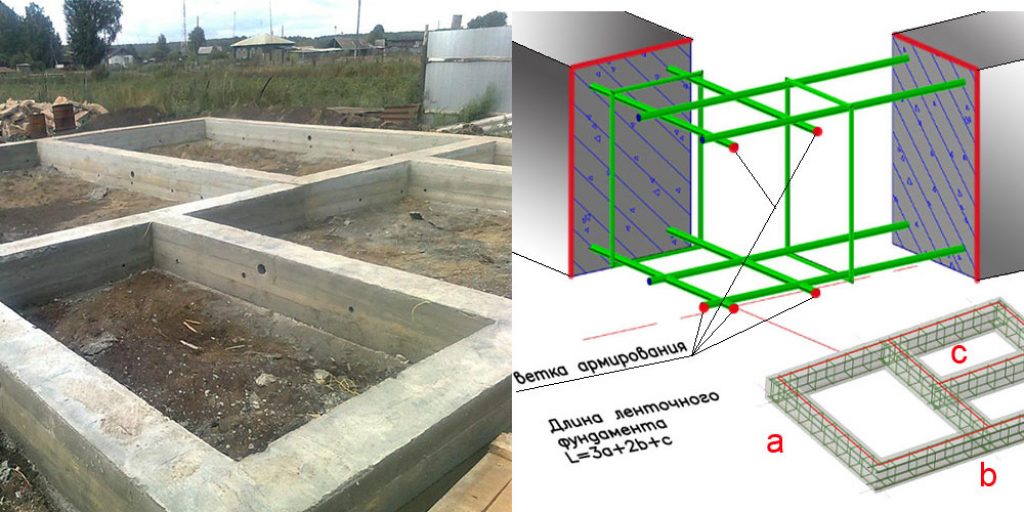

До разработки проекта строительства дома можно самостоятельно рассчитать требуемое количество арматурного проката. Для этого необходимо выполнить:

BuildingHow > Товары > Книги > Том А > Армирование II > Фундамент > Ленточный фундамент

Каркас однопролетный с ленточным фундаментом, выступающим (за пределы колонн) с обеих сторон

<проект:foundation140>

Ленточный фундамент — это элемент фундамента, который ведет себя одновременно как фундамент и балка.
Ленточный фундамент (перевернутая тавровая балка) ведет себя так же, как и распорные фундаменты, связанные между собой соединительной балкой.

Поведение однопролетного каркаса на ленточном фундаменте (без сейсмических нагрузок)

При отсутствии сейсмических нагрузок напряжения грунта распределяются симметрично по всей длине ленточного фундамента. Напряжения грунта выше в районе колонн.

Поведение однопролетного каркаса на ленточном фундаменте (при сейсмических нагрузках)

Во время землетрясения нагрузка на один край выше, что создает более высокие напряжения грунта, в то же время другой край разгружается. При изменении направления сейсмических сил нагрузки на фундаменты переключаются симметрично. Деформации и напряжения, прикладываемые к ленточному фундаменту, велики и постоянно знакопеременные.
Фундамент ведет себя как двусторонняя консоль (закреплена на стенке ленточного фундамента). Его поведение аналогично поведению настила, поэтому оно требует армирования нижнего волокна, как показано на рисунке ниже.

Поведение фундаментной плиты

Реакция грунта нагружает плиту фундамента (полка перевернутой тавровой балки) в направлении вверх. Это вызывает деформации нижней поверхности фундамента, которые несет арматура.

Поведение ленточного фундамента при сейсмических нагрузках

<проект:foundation145>

Ленточные фундаменты очень хорошо ведут себя во время землетрясения. В зависимости от направления сейсмических сил сильно нагружается один край. На больших участках ленточного фундамента деформация непрерывно обратная, поэтому требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем отверстиях непрерывного ленточного фундамента. Для более эффективного поведения краевых зон ленточного фундамента целесообразно удлинить ленточный фундамент за крайние колонны на достаточную длину.

3-D вид армирования ленточного фундамента

<проект: Foundation150>

Поведение этого элемента вполне очевидно, так как основание (т.е. фланец) распределяет приложенные нагрузки к грунту, нагружается реакцией грунта и ведет себя как консольная плита, а стенка фундамента ведет себя как балка.

Детализация армирования ленточного фундамента

Армирование фланца выполняется по тем же правилам, что и для изолированных фундаментов, но с учетом того, что один из его размеров очень длинный.
Армирование стенки выполняется по тем же правилам, что и для соединительных балок. Детали его усиления аналогичны соответствующим деталям усиления ранее упомянутой сплошной соединительной балки.

Армирование ортогонального ленточного фундамента

<проект:foundation160>

В ленточном фундаменте, имеющем стенку и полку одинаковой высоты (т.

Детализация армирования ленточного фундамента с унифицированной полкой-полкой

Детали армирования стены фундамента этого конкретного ленточного фундамента аналогичны деталям армирования ранее упомянутой неразрезной соединительной балки.

Ленточный фундамент, в котором стенка выходит за грань колонны

Колонна сечением 800/250 в общей стене здания частично опирается на ленточный фундамент со стенкой 350/800. Как правило, в местах соединения надстройки или фундамента рекомендуется размещать хомуты в колоннах и балках. Однако с практической точки зрения это трудоемкая процедура, и поэтому предпочтительно в первую очередь размещать стремена внутри колонн.
Если стороны стенки не находятся на одном уровне со сторонами колонны (например, стенка шире колонны), требуется дополнительное поперечное армирование. Эта арматура может быть выполнена в виде штатных хомутов балки или дополнительных хомутов в виде шпильки, расположенных, как показано на следующих рисунках.

Армирование стен ленточного фундамента, выходящего за пределы колонны, дополнительными шпильками

После размещения обойм хомутов внутри стенки перевернутой тавровой балки часть стенки, выходящая за пределы колонны, остается неармированной по вертикальной оси. Шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются в отдельной фазе.
Поперечная арматура, расположенная в месте стыка колонны с балкой, состоит из стержней в виде шпилек, последовательно уложенных друг за другом.

Двустороннее удлинение стенки фундаментной балки

Колонна 800/250 устанавливается по центру балки ленточного фундамента сечением 500/800.

Поперечная арматура, размещенная внутри стенки ленточного фундамента, выходящая за пределы колонны с обеих сторон

После размещения хомутов внутри стен ленточного фундамента части стен, выходящие за пределы колонны, остаются неармированными по вертикальной оси. Арматурные стержни в форме двойной шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются на отдельной фазе.

Поперечное

Усиление

позиционировано

на

. размещены

один

по

один с обеих сторон балки

.
