Надежность любого строения во многом зависит от его фундамента, на который приходится основной вес здания.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

[stextbox id=»3_na_zam»]Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других.[/stextbox] Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:

• от подошвенного основания;
• от грунта, расположенного выше основания;
• от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
• от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

• продольную;
• вертикальную;
• поперечную.

Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

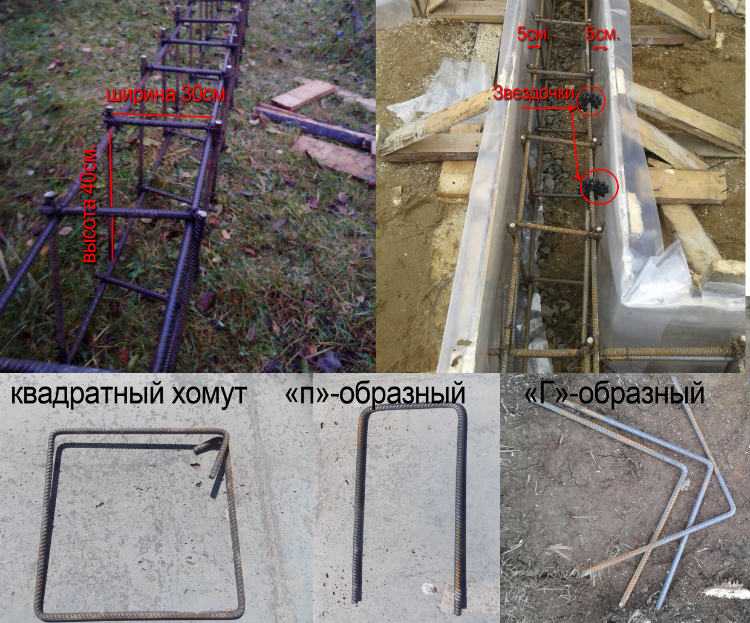

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

Диаметр арматуры

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

• пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
• пруток с гладкой боковой поверхностью и сечением от 6 мм;
• пруток, изготовленный из стальной проволоки марки ВР;
• вязальную проволоку.

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

[stextbox id=»2_znat»]По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств. [/stextbox] Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Подойдет ли композитная арматура для ленточного фундамента

Возведение загородного коттеджа, частного дома начинается с укладки опоры. Арматура для ленточного фундамента является основой, на которой затем выстраивают здание. Каждое строение предварительно рассчитывается, подбирают толщину стержней, их количество.

Арматура для фундамента, цена на большие оптовые заказы уточняется у менеджеров нашей компании «Сетка Плюс».

Особенности композитной арматуры

Композитная арматура в ленточном фундаменте представлена изделиями, созданными из стеклянных или базальтовых волокон, пропитанных для связки полимерной основой. Их также изготавливают из углеродных и арамидных волокон.

Материалы стержней влияют на состав, их изготавливают из стекло -, базальто- и углепластика. Он легко определяется по внешним признакам:

• Стеклопластиковые прутья светлых тонов, отливают желтизной;
• Базальтовая и углепластиковая окрашена в чёрный тон.

Изделие имеет сечение, которое обеспечивает нужный режим работы армированных бетонных конструкций. Для визуального отличия стрежней с разными диаметрами, улучшения их вида, некоторыми производителями в состав сырья добавляются цветные пигменты.

Строительный материал выполняется:

• Из стеклопластика (АСП). Стекловолокно смешивают с термореактивными смолами, выполняющих роль связующих элементов. Отличительной особенностью является маленький вес и высокая прочность;
• Из базальтопластика. В основе – базальтовые волокна, связующий элемент из органической смолы. Преимущества — высокая стойкость к воздействиям щелочей, кислот, газов, солей.

Прочную основу стержня производят из элементов с вяжущими свойствами. Они придают изделиям необходимую прочность. Применение — жилое и промышленное строительство. Стеклопластик обладает преимуществами перед бетонными конструкциями, используется для укрепления:

• бетонных сооружений, выполняющих ограждающую функцию;
• кладки из пенобетона или газобетона;

Особенности ленточного фундамента

Наибольшую популярность среди опорных конструкций, которые возводятся под здание для строительства загородных коттеджей, имеют ленточные опоры. Они способны выдерживать нагрузки деревянных и кирпичных построек, незаменимы для зданий, у которых массивные стены, они:

• Просты в возведении;
• Обходятся сравнительно не дорого;
• Подходят для разных типов строения.

Имеют разновидности монолитной и сборной конструкции.

Для опор присущи следующие особенности:

• Соблюдение температурного режима;
• Чёткое исполнение технологического процесса;
• Подготовка опалубки;
• Дополнительное уплотнение бетонного слоя;
• Надёжность, долговечность.

Чтобы сделать расчет арматуры для ленточного фундамента, требуется руководствоваться правилами СП по бетонным и железобетонным конструкциям. Расчёт выполняют поэтапно:

1. Определяют несущую способность конструкции и оценку управляться с нагрузкой.
2. Определяют показатель жесткости (учитывают деформацию и величину трещин изделия на железобетонной основе).

Совместимость композитной арматуры и ленточного фундамента

Композитный материал применяют при строительстве домов до 4 этажей. Он лёгкий, поставляется в бухтах до 100 метров.

Нарезка прутков из бухты не составляет труда, а вязка делается без швов. Толщина арматуры для ленточного фундамента выбирается согласно требуемым правилам использования материалов. Каркас монтируют с помощью вязки. Тоненькие прутики связывают в прямоугольники, выполняя установленные требования, как вязать арматуру для ленточного фундамента.

Узнать, сколько арматуры для ленточного фундамента нужно, можно при помощи специального калькулятора.

Преимущества использования стеклопластиковой арматуры для ленточного фундамента

Ленточные опоры очень прочные и надёжные. В строительстве применяют стеклопластиковые и базальтопластиковые материалы, у которых имеются положительные качества:

• Отсутствуют коррозийные процессы;
• Обладают малым весом и небольшими габаритами;
• Доступная цена;
• Повышенная прочность, превышающая в 2 раза металлические стержни соответствующего сечения;
• Низкая теплопроводность;
• Не проводят электричество.

К недостаткам композиционных материалов относят невозможность проведения сварочных работ во время обустройства каркаса опоры.

Изделия производят из стержней толщиной от 4 до 18 мм. Поверхность имеет насечку или навивку. Изготавливают из материалов:

• Волокон неорганического сырья;
• Полимерной добавки, в состав которой входят термопластичные или термореактивные структуры.

Для строительства домов, коттеджей предварительно определяют, какая арматура нужна для ленточного фундамента. Композиционные прутики для закладки используют аналогично стальным стержням. Из прутов собирается каркас с определённым шагом. Места пересечений крепят стяжками, вязальной проволокой.

Производителями не предоставлены рекомендации, запрещающие применение композитного армирования при возведении любого вида фундамента. Для малоэтажных построек опоры выполняют с учётом, сколько арматуры на ленточный фундамент будет использовано.

Армирование ленточного фундамента композитной арматурой из стеклопластика

В зависимости от сечения опора бывает прямоугольной и Т-образной:

1. При выполнении Т-образной конструкции стенка работает на сжатие. Стеклопластик в стену можно закладывать без предварительных расчётов. Подошва воспринимает изгиб, поэтому для неё нужно рассчитать, сколько нужно материала для ленточного фундамента.
2. Для прямоугольного сечения применяют композитные стержни. Это связано с работой конструкции на сжатие.

Стеклопластиковые изделия активно используются для постройки опоры жилого дома, являющегося самой главной частью сооружения. Неправильно уложенная опора приводит к быстрому разрушению и деформации строения. Композитный материал используют для поддержки и увеличения крепости фундамента. Стеклопластиковую арматуру для ленточного фундамента скрепляют в единый каркас и заливают бетонной смесью для получения единой монолитной плиты.

Для получения качественного каркаса необходим специальный инструмент, помогающий выгибать прутья и стержни. Чтобы построить ленточный фундамент из композитного материала, необходимо определить, какую арматуру используют для ленточного фундамента. Затем требуется:

• Прорыть траншею длиной;
• Рассчитать закладочную глубину;
• В созданную прослойку добавляют гравий, который улучшает укладку. Её обильно поливают;
• Создают стеклопластиковую арматуру для ленточного фундамента;
• Монтаж проводят на кирпиче или другую опору;
• Определяют, какой диаметр арматуры нужен для ленточного фундамента (обычно используют прутья диаметром 8 мм), шаг арматуры в ленточном фундаменте;
• Прутья монтируют равными промежутками и закрепляют их вертикальными и поперечными стойками с промежутками в 40 см. На них затем фиксируют первые верхние прутики арматуры и связывают между собой поперечными прутиками.
• Перед тем, как вязать арматуру, продольные прутья раскладывают на земле, делают отметки в местах фиксации поперечных элементов, следя за тем, чтобы углы арматуры ленточного фундамента находились под прямым углом;
• Шаг арматуры может составлять от 15 до 30 см:
• Определяют, сколько нужно арматуры для ленточного фундамента.

Далее подготавливают опалубку опоры из доски, сколачивая прямоугольник нужного размера. Подготовленные прямоугольники собирают в коробку и устанавливают на место, где установят ленточный фундамент, пластиковая арматура совместно с распорными брусками будет посыпана грунтом, а готовую форму зальют бетоном.

Строительные площадки не обходятся без композиционных материалов, которые удешевляет постройку, сохраняя при этом высокое качество и надёжность опоры строения.

«Сетка Плюс» — завод стеклопластиковой арматуры, лидер на рынке металлической сетки и композитной арматуры. На нашем сайте вы также можете приобрести арматурную сетку для фундамента и сетку кладочную по выгодной цене.

Ленточный фундамент или ленточный фундамент

Ленточный фундамент на сегодняшний день является наиболее популярным типом фундамента. Ленточный фундамент представляет собой полосу бетона, которая проходит под всеми несущими стенами, как следует из названия. Ширина полосы определяется допустимым несущим давлением грунта и строительной нагрузкой. Полоса должна быть достаточно длинной, чтобы опираться на твердую поверхность. Более слабые почвы и большие нагрузки потребуют более широких фундаментов для распределения веса по необходимой поверхности земли.

Качество почвы также определяет глубину. Например, на глинистых почвах фундамент должен быть заложен достаточно глубоко, чтобы на него не повлияли изменения объема, вызванные сезонным движением деревьев. Он должен быть достаточно глубоким в песке, гравии и некоторых илах, чтобы свести к минимуму движение морозного пучения.

Типы ленточного фундамента

По своим характеристикам ленточный фундамент может быть двух типов; они следующие:-

Глубокий ленточный фундамент

Наиболее распространенным типом фундамента является глубокий ленточный фундамент, который также является самым дешевым при условии подходящих грунтовых условий. Стены поддерживает железобетонная полоса. Траншея может быть любой глубины, но она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Бетон должен иметь минимальную глубину 9 дюймов.

Фундамент широкий ленточный

Фундамент широкий ленточный применяется на участках с грунтами с низкой несущей способностью. Обычный ленточный фундамент нельзя реализовать в грунтах низкого качества. Чрезмерное расширение и углубление конструкции для предотвращения сдвига стены экономически не оправдано.

Использование железобетона для строительства фундамента может быть подходящим решением. Арматурные стержни придают фундаменту свойство растяжения, позволяя всей конструкции выдерживать напряжения и сжатия.

Как определить, подходит ли ленточная основа?

Строительные нормы и правила для фундаментов установили несколько конкретных правил, касающихся пригодности ленточного фундамента. Правила следующие:-

1. При планировании любого строительного проекта учитывайте требуемую ширину полосы фундамента, как указано в строительных правилах.

2. Бетонный раствор должен обеспечивать совместимость с химическими веществами почвы.

3. Толщина бетонной полосы должна быть равна или больше внешней стороны расчетной стены, но не менее 6 дюймов.

4. Высота ступени не должна быть больше толщины фундамента.

5. Насколько он выглядывает за поверхность стены, фундаментная полоса будет расширяться, а дымоход образует сторону стены.

Подготовка перед Stip Foundation

Перед возведением ленточного фундамента необходимо провести некоторые приготовления; они следующие:-

1. Перед устройством ленточного фундамента после завершения траншей уложите на дно песчано-гравийную смешанную основу.

Чтобы узнать больше, посмотрите следующий видеоурок.

Видео Источник: The Dynamic Engineers

2. Каркас ленточного фундамента необходимо делать из плановой деревянной доски толщиной около 50 мм. В момент построения каркаса кто-то должен следить за его вертикальностью. Средняя оценка каркаса над землей должна быть 12 дюймов. При сооружении ленточного фундамента необходимо подготовить небольшое основание.

3. Следующим этапом является армирование фундамента. Арматурные стержни могут быть как стальными, так и стеклопластиковыми. Следует использовать армирующие стальные стержни от 10 до 12 мм со специально разработанной вязальной проволокой, чтобы квадратные ячейки были равны максимум 16 мм. Постепенно укладывайте арматурные стержни в траншею и наблюдайте за ее вырезом с краев. Убедитесь, что оптимальная прокладка не должна превышать 50 мм.

Непрерывное ленточное армирование фундамента | Помощь пользователям Tekla

Tekla Structures

Не зависит от версии

Tekla структуры

Непрерывная полоса

Переворачивание непрерывной полосы

Fone Leang

Усиление

полоса

Полоса арматура для ленточных фундаментов любой формы (полиформа).

Как найти

Плагин « Непрерывная арматура ленточного фундамента » доступен в разделе «Приложения и компоненты» после установки.


Использование

Щелкните значок « Непрерывная ленточная арматура фундамента » в разделе «Приложение и компонент».

Ввод заказа

1) Подберите ленточный фундамент.

После установки вставки армирование укладывается, как показано ниже


Диалоговое окно плагина

Обложки



Дополнительная длина стержня в ус:



Поля, выделенные цветом Blue на приведенном выше рисунке, представляют собой смещения начала и конца основных стержней относительно фундамента.


Поля, выделенные красным цветом на рисунке выше, являются крышками боковых панелей для верхней и нижней панелей.
Поля, выделенные синим цветом, являются крышками хомута к фундаменту.

Основные шины



На этой вкладке пользователь может определить следующие параметры.

Хомуты



Форма хомута
Пользователь может определить следующие формы хомутов.



Направление изгиба
Это поле определяет направление изгиба и имеет следующие параметры

1) Верх


2) Внизу


3) Слева


4) Правый



Вышеуказанные поля определяют сжатые скидки.
