Арматура фундамента: Расчет арматуры для ленточного фундамента частного дома

Содержание

Арматура для фундамента: типы, характеристики, расчет

Вот уже много столетий человечество использует бетон для строительства самых разных зданий и сооружений. Но только в начале XIX века, с целью усиления, стала использоваться арматура для фундамента. Такой новаторский шаг был обусловлен временем – повышался уровень жизни людей, и требовалось более дешевое и простое решение по упрочнению бетона, ведь обладая высокой прочностью, хорошей водостойкостью и морозоустойчивостью, этот искусственный камень может давать трещины при растягивающем и сжимающем воздействии.

Процессы разрушения и деформации наиболее активно проявляются в фундаментах, ведь на них воздействуют грунты при зимнем пучении и критические весовые нагрузки, значения которых могут отличаться в зависимости от архитектурно-планировочных решений. Армирование стальными прутами позволило минимизировать габариты фундаментных оснований и сократить сроки и объемы строительных работ. Экспериментируя с формой сечений, инженеры стохастическим путем выяснили какую арматуру использовать для фундамента определенного типа и сегодня этот металлопрокат производится в обширной номенклатуре.

Арматура: основные виды

В современном строительстве используется арматурная сталь с гладким и периодическим профилем. Учитывая вариативность применения, в целом ее классифицируют сразу по нескольким признакам.

По назначению

  • Рабочая. Именно она рассчитана на восприятие основной нагрузки на несущий элемент и поэтому имеет периодический профиль, так как в этом случае больше площадь и соответственно увеличивается поверхность сцепления с бетоном.
  • Распределительная. Ее также называют конструктивной, так как она обеспечивает равномерное распределение сил между рабочими стержнями, воспринимает температурное расширение и усадочные деформации.
  • Монтажная. Используется исключительно для фиксации рабочих армирующих прутков в сетках или каркасах.

Форма сечения и диаметр рабочих и распределительных прутков выбираются на основе физико-математических расчетов. Произвольный выбор или необоснованная замена могут привести либо к удорожанию проекта, либо к недостаточной прочности фундамента. Монтажный арматурный металлопрокат, как правило, гладкий и не более 8 мм в диаметре.

По ориентации

Этот принцип классификации основан на пространственном положении армирующих прутков в теле строительной конструкции. Учитывая, специфику создания несущих элементов арматура в фундаменте бывает:

  • Продольная. Ее стержни располагают под нулевым или под небольшим углом к линии горизонта. При этом, воспринимая растягивающие напряжения, она предупреждает появление трещин и разломов в зоне изгибающих моментов.
  • Поперечная. Используется в качестве монтажной базы для продольных арматурных прутков и располагается перпендикулярно по отношению к ним. Воспринимая воздействие поперечных сил, предотвращает выпучивание отдельных стержней.
  • Вертикальная. Выступает связью при создании нескольких продольных уровней, испытывает на себе вертикальные составляющие воздействующих сил.

По условиям применения

В зависимости от начального напряженного состояния армирующий металлопрокат может быть напрягаемым и ненапрягаемым. Напряженное состояние арматурной стали определяется конструктивно-технологическими факторами, например, прочностью и упругопластичностью бетона, технологией изготовления и процентом армирования, характером воздействующих сил. Соответственно, еще на стадии проектирования следует определить, какая арматура нужна для фундамента:

  • Напрягаемая (предварительно упрочнена вытяжкой или методом термомеханического упрочнения). Выполняет функцию носителя внешней силы обжатия сечения и работает с бетоном, воспринимая дополнительно к предварительному напряжению растяжения и сжатия, возникающие в бетоне.
  • Ненапрягаемая. Испытывает напряжения, вызванные деформациями обычного бетона. Чаще всего применяется в виде арматурных каркасов и сеток. В сжатой зоне используется как монтажная.

Арматура для фундамента

Стальные армирующие элементы – важнейшая составляющая часть железобетонной конструкции любого фундамента. Они должны работать совместно с бетоном на всем сроке эксплуатации строящегося объекта и:

  • обладать достаточной прочностью и пластичностью вне зависимости от длительности воздействия нагрузок, коррозионных факторов и знакопеременных перепадов температур;
  • иметь улучшенную адгезию поверхности и обеспечивать надежное сцепление с бетоном;
  • быть простыми и технологичными в применении.

Диаметр, размер и основные свойства арматуры для фундамента

Арматурная сталь производится диаметром 4,0…40,0 мм с гладким и периодическим профилем в бунтах и в стержнях мерной и немерной длины (в основном, длиной 6…12 м). Номенклатурный ряд диаметром от 6,0 до 14,0 мм – оптимальный размер для частных и малоэтажных строений, в выстном строительстве и промышленности востребованы диаметры вплоть до 32,0 мм, а для объектов повышенной ответственности может применяться максимальный диаметр.

Арматура под фундамент оценивается по основным характеристикам:

  • стойкость к коррозионному растрескиванию. Например, при испытании в аммониевом растворе стержни ø 12 мм должны выдерживать около 20 ч, ø 12…25 мм – до 60 ч, а стержни ø 25 мм и более – не менее 100 час;
  • механические свойства: условный предел текучести, временное сопротивление, относительное удлинение после разрыва и относительное сужение;
  • динамическая прочность при длительных и кратковременных сжимающих и растягивающих нагрузках;
  • свариваемость и способность создавать пластичные сварные соединения;
  • свойства ползучести и релаксации;
  • ударная вязкость;
  • хладноломкость.

Классы арматуры для фундамента

Сортамент арматурной стали в стандартах СНГ маркируется буквой «А» и классифицируют по механической прочности на:

  • класс А-I ( А-240). Изготавливается из марок стали Ст3 разной степени раскисления и только с гладким профилем;
  • классы А-II…А-VI (А-300…А-1000). Изготавливаются с периодическим профилем из улеродитсых и низколегированных сталей, химический состав которых определяется соответствующим стандартом.

При этом арматура на фундамент может иметь дополнительные символы в маркировке. Так, литера «С» указывает на то что, металлопрокат относится к свариваемым материалам, буква «К» подтверждает, что сталь является стойкой к коррозионному растрескиванию. Комбинация «СК» говорит о том, что арматурная сталь является и свариваемой, и коррозионностойкой. Отсутствие вышеперечисленных символов означает, что прокат имеет типовые качества и предназначен для сооружения обычных железобетонных конструкций.

Как правильно рассчитать параметры арматуры для фундамента

Как несущее основание, фундаменты воспринимают и передают на грунтовое основание нагрузки от зданий, технических сооружений и других конструкций. Проектирование их проводится согласно действующим строительным нормам и правилам и учитывает:

  • особенности рельефа;
  • физико-механические свойства и пучинистость почвенных слоев;
  • обильность и глубину залегания грунтовых вод и близкое расположение природных водоемов.

Но главное – назначение и характер эксплуатации строящегося объекта. Даже далекие от строительства люди понимают, что прочность фундамента для дома, гаража или забора будет иметь совсем разные параметры. Поэтому первое, из чего исходят при выполнении расчетов – целевое назначение сооружения, его класс ответственности и архитектурно-планировочные особенности.

Основные типы фундамента

Несмотря на различия инженерных, климатических и геологических условий в отечественном промышленном, жилищно-бытовом и частном строительстве на естественных, а также на уплотненных и искусственно закрепленных грунтовых основах создаются плиточный, столбчатый и ленточный фундамент. Причем последний вариант является самым распространенным. При проектировании его можно рассматривать как жесткую конструкцию и создавать в котлованах или полостях разной формы в любых инженерно-геологических условиях. А это существенно упрощает расчет, перед тем как купить арматуру для фундамента. Все математические вычисления можно выполнить без большого количества данных. Да и стоимость его вполне доступная, а эксплуатационные показатели довольно высокие.

Расчет толщины стержня

Конструкция ленточного фундамента проектируется на основе расчетных нагрузок, передаваемых стенами и грунтами. Расчет проводится по сечению, проходящему через край фундаментной стены. А площадь сечения арматуры рассчитывается по формуле:

  • M – изгибающие моменты, возникающие в сечениях, Нм;
  • Rs – сопротивление арматурной стали растяжению, МПа;
  • h0n – рабочая высота сечения, м;
  • 0,9 – справочный коэффициент.

Как видно, даже из упрощенного математического выражения, расчет диаметра армирующих элементов довольно сложный и выполнять его должны профильные специалисты.

Но практика показывает, что в жилом и частном строительстве достаточно использовать прутки с круглым или серповидным профилем класса А-III (А-400) диаметром от 10 до 18 мм, при этом коэффициент армирования, определяющийся как отношение площади сечения закладных элементов к площади сечения фундамента, должен превышать 0,05…1,0%.

Расчет количества

Исходим из того, что рассчитывается арматура для ленточного фундамента и, значит, нам надо опираться на величину периметра сооружения. Допустим, строится дача 4 на 6 метров с фундаментным основанием глубиной 40 см. Соответственно вычисляем:

  • периметр здания: P = (a + b) × 2 = (4 + 6) × 2 = 20 м;
  • длину рабочих стержней из условия создания двухярусного каркаса: Lр.a. = P × 4 = 20 × 4 = 80 м;
  • длину поперечных прутов: Lп.а. = 8 × 0.4 = 3.2 м;
  • длину вертикальных стержней. При шаге 300 мм на сторону 4 м понадобится 11 шт, на сторону 6 м – 18 шт. Принимая ширину каркаса 35 см, получаем Lв. а. = 29 ×4 × 0.35 = 40.6 м;
  • общую длину конструкционных прутов Lк.а. = 3.2 + 40.6 = 43.8 м.

Таким образом, для строительства понадобится гладких стержней 44 м. А с периодическим профилем – 80 м.

Разновидности профиля арматуры для фундамента

Выбор диаметра и формы сечения – ключевая задача, сложность которой состоит в способности учесть множественные технологические и технические требования, иногда противоречащие друг другу. Например, опытным путем было доказано, что чем чаще расположены выступы профильной поверхности, больше их пересечений с продольными ребрами и меньше радиус сопряжения, тем хуже сопротивление динамическим нагрузкам, пластичные и антикоррозионные свойства. В то же время периодический профиль улучшает сцепление с бетоном и повышает его трещиностойкость.

Соответственно, наилучшие условия совместной работы бетона и армирующих стержней будут достигнуты при использовании необходимого класса арматурной стали с оптимальным усилием сцепления и наименьшей длиной анкеровки с одновременным обеспечением необходимых механических свойств и высокого предела прочности. Поэтому стержни с гладким и периодическим профилем используются в разных сферах строительства.

Кольцевой профиль

Арматурная сталь с такой формой поверхности узнаваема по опоясывающим круглый стержень ребрам. Они отходят от продольного выступа симметрично (А-300) или асимметрично (А-400…А-1000), а в поперечном сечении они образуют характерную кольцевидную форму.

Арматурные стержни с кольцевым профилем применяются все реже. Это обусловлено снижением механических свойств из-за повышенной распорности стали в толще бетона и высокими затратами на производство. Сегодня данный профиль активно замещается более оптимальными сечениями и более дешевыми марками арматуры для фундамента, которые к тому же обеспечивают улучшенное сцепление и идентичную зону анкеровки.

Двухсторонний серповидный профиль

Переход от кольцевой формы к двухстороннему серповидному профилю позволил повысить:

  • предел выносливости;
  • коррозионную стойкость;
  • сопротивление статическим нагрузкам.

При этом обеспечивается необходимое сцепление с бетонным раствором. Длина зоны анкеровки и передачи перенапряжений не увеличивается.

Четырехсторонний серповидный профиль

Для минимизации появления трещин и расколов в толще бетона также широко используются стержни с более мягким четырехсторонним профилем серповидной формы. Она была заимствована у производителей Европы, поэтому такой прокат часто называют «европрофилем».

При идентичных с кольцевым профилем параметрах зоны анкеровки, он обеспечивает повышенную площадь сцепления с бетоном и:

  • позволяет повысить усилие преднапряжения;
  • более стойко сопротивляется растяжению и сжатию;
  • максимально сохраняет пластичность стальных стержней.

Способы соединения стержней арматуры

Выбор способа соединения влияет на выбор материала, ведь перед началом строительства надо четко понимать, какая арматура нужна для фундамента возводимого объекта. Если планируется применение сварки, то маркировка выбираемой стали обязательно должна иметь букву «С». В противном случае даже опытный сварщик не сможет выполнить работу. Если же вы заранее знаете, что будете использовать альтернативный способ фиксации – вязку, то можно купить металл и несвариваемый. Такое решение позволит сэкономить определенную сумму, но потребует значительных физических усилий.

Сварка

В промышленных условиях, а иногда при возведении частных домов и бытовых построек, для сборки арматурного каркаса прибегают к ручной или полуавтоматической электродуговой сварке, при этом стержни располагают внахлест, а сварочное соединение выполняют точечно.

Такой способ создания арматурного каркаса позволяет оперативно выполнить монтажную сборку. Это особенно актуально при больших масштабах работы, да и сварочное соединение отличается прочностью, жесткостью и надежностью. Но при всех достоинствах, сварка сопряжена с дополнительным термическим воздействием на металл, что негативно отражается на пластичности и отчасти на прочности стальных стержней.

Вязка

Когда сварка недоступна или нет специалиста, способного качественно выполнить точечное сварное соединение, а также в тех случаях, когда следует избегать термического воздействия на сталь, многие обыватели и профессиональные строители прибегают к вязке. Этот механический способ соединения основан на жесткой обвязке каждого места пересечения прутков вязальной проволокой.

Для обеспечения более высокой производительности сегодня этот процесс можно выполнять не с помощью грубой физической силы, а посредством специальных устройств. Тем более что современные модели прекрасно работают даже при минусовой температуре.

P.S.

Итак, теперь вы имеете базовое представление о том для чего и какую арматуру использовать для ленточного фундамента и как можно самостоятельно рассчитать ее необходимое количество. Главное, при закупке материала не забыть учесть, что он отпускается в кратных отрезках. Ну а специалисты продолжают работать над проблемой создания унифицированной арматурной стали, что поможет простому потребителю самостоятельно проектировать несложные сооружения, а строительным компаниям – повысить производительность работ и снизить нагрузку на логистику.

Какая арматура нужна для фундамента — как выбрать арматуру для фундамента

Создание фундамента для бани процесс не простой, он требует внимательного отношения и изучения всех деталей. Любой начинающий строитель имеет общие представления о создании фундамента и знает о этапах работы, но в этой статье мы бы хотели подробно остановиться на таком моменте как выбор материалов.

Как устроено ленточное основание

Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.

При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.

Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.

Армирование ленточного фундамента можно легко выполнить своими руками, не привлекая специалистов. Важно, прежде всего, правильно подобрать необходимый диаметр арматуры

Арматура для фундамента: виды и маркировка изделий

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатыйФундамент под металлообрабатывающий станокУстройство фундамента из блоков ФБСЗаливка фундамента под домХарактеристики ленточного фундамента
  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундаментаКак армировать ростверкНеобходимость устройства опалубкиКак сделать гидроизоляцию цоколя
  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

Чтобы избежать проблем

При устройстве фундамента частного дома трудно предвидеть, каким нагрузкам он подвергнется в будущем. Возможно, хозяину понадобится установить массивный токарный станок или устроить танцзал в доме, произойдёт прорыв водопровода, по соседству будет воздвигнуто мощное строение, вызвавшее подъём грунтовых вод или новое подземное течение. Нагрузки изменятся, фундамент, не рассчитанный на кардинальные изменения нагрузок, лопнет и просядет, следом разрушится здание.

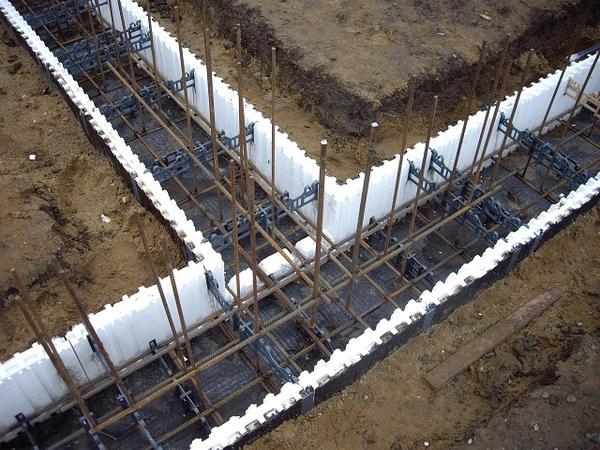

Если наиболее целесообразным вариантом застройщик посчитал устройство ленточного фундамента, то для его гарантированной надёжности армирование необходимо. И как должно проходить армирование фундамента, расчет арматуры, укладка и вязка следует знать хотя бы примерно, даже если строить ваш дом будут другие люди.

Ленточный фундамент в разрезе

Сеточный каркас

В последнее время, благодаря новейшим разработкам, появился способ, который дает возможность изготавливать в домашних условиях сеточный каркас. Его можно изготовить, используя специальный пистолет, который может соединить прутья арматуры отожженной металлической проволокой 1 — 3 мм диаметром.

Применение таких агрегатов дает возможность значительно снизить срок выполнения работы (на каждое соединение тратится до 2 секунд), и, кроме того, увеличить их качество – перекос или деформация каркаса в этом случае невозможны благодаря стабильному усилию затяжки проволоки. Кроме того, как положительный фактор применения таких пистолетов можно назвать то, что с ним работать может и любитель. Все что необходимо сделать, — это закрепить насадку и после этого нажать на кнопку.

При креплении арматуры также необходимо соблюдать правила, которые дают возможность получить прочный арматурный каркас.

Внешний край каркаса должен немного выступать за опалубку. В результате создается необходимая толщина (минимально 50 мм).

Также необходимо предусмотреть пространство между дном траншеи и каркасом. Для выполнения этой работы чаще всего применяют специальные пластиковые насадки. Если нельзя использовать эти элементы, то подкладывают под каркас деревянный брус или кирпичи, а после этого крепят к грунту проволочными штырями, которые не позволяют при заливке фундамента сместиться арматуре.

Заливать фундамент можно только хорошо очистив от ржавчины, грязи, пыли, мусора арматурный каркас и опалубку, посторонние элементы могут существенно усложнить схватывание бетона.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

  • длина и ширина фундаментной базы;
  • сечение железобетонной ленты;
  • интервал между каркасными элементами;
  • общее количество обвязочных поясов;
  • размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

  1. Рассчитайте общую длину ленточного контура.
  2. Вычислите количество элементов в поясах.
  3. Определите метраж горизонтальных стержней.
  4. Вычислите потребность в вертикальных прутках.
  5. Рассчитайте длину поперечных перемычек.
  6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Какую выбрать

Перед любым начинающим строителем, желающим самостоятельно построить частный дом, гараж, либо небольшой флигель на даче, неминуемо встает вопрос: какую арматуру использовать в фундаменте дома? Рассмотрим, какой материал лучше подходит для заливки монолита: традиционная металлическая, или современная композитная арматура.

Для ленточного фундамента

При выборе арматуры для ленточного фундамента необходимо учитывать такие критерии, как свойства почвы и тип поверхности, общая масса конструкции, экономический фактор. При сооружении ленточного фундамента лучше использовать металлическую арматуру, хотя при возведении конструкций небольшой массы можно остановить выбор и на композите.

Класс арматуры и марку стали, из которой она изготовлена, подбирают, исходя из конкретных условий. Для конструкций каркасного типа, имеющих небольшой вес, подойдут прутья диаметром 10-12 мм, для более крупных и массивных зданий нужна арматура сечением 14-16 мм. Чтобы каркас придавал максимальную прочность, армирование делают двухуровневым, с вертикальными распорками.

Для плитного фундамента

Если сооружение возводится на активном подвижном грунте, обычно останавливают выбор на плитном фундаменте. Сплошная плита — надежное основание для постройки здания даже на достаточно зыбкой почве. Такая конструкция стоит дороже, чем ленточная.

Плиту используют и на твердых грунтах, при сооружении крупных массивных построек. Давление на основание большее, чем на ленточный фундамент той же площади, так что и арматура нужна диаметром 14-16 мм. Плиту заливают в случае строительства сооружений большой массы, поэтому применяют армирование металлом.

Соответствие диаметра композитной и стальной арматуры равной прочности

Зачем нужна арматура в ленточном фундаменте?

Со временем у любого дома возникает просадка, поскольку грунт, находящийся под подошвой основания, поддается давлению сверху и уплотняется. Чем больше давления на него оказывают, тем сильнее и быстрее он уплотняется. Если возникающий напор распределен равномерно по всей площади ленточного фундамента, то в этом нет особой проблемы.

Как правило, в реальных условиях давление на основание не симметрично из-за чего здание оседает неравномерно. Чтобы избежать подобной проблемы в фундаменте применяются ленты различной ширины, но даже этот прием не всегда способствует устранению и уравнению давления на фундамент.

Неравномерному осадку фундамента способствует:

  1. Разнообразные включения грунтовой почвы.
  2. Неравномерная и непостоянная влажность.
  3. Различные достройки и пристройки.
  4. Протечка водонесущих коммуникаций.
  5. Отсутствие с какой-либо стороны отмостки и т. п.

Под влиянием указанных причин осадки, поверхность грунта под фундаментом становится кривой относительно вертикального направления здания. Больше всего подвержены воздействию углы конструкции и места с большими перепадами нагрузки.

В подобной ситуации в фундаментной ленте возникает внутренне напряжение, которое способствует возникновению изгибающихся моментов и трещин. Чтобы устранить нежелательное давление на основание, снизить количество трещин и изгибов внутрь фундамента добавляют арматуру.

Какая арматура нужна для фундамента?

Существует два варианта, используемой в строительстве арматуры:

  1. Стальная, которая подразделяется на:
    • стержневую;
    • проволочную.

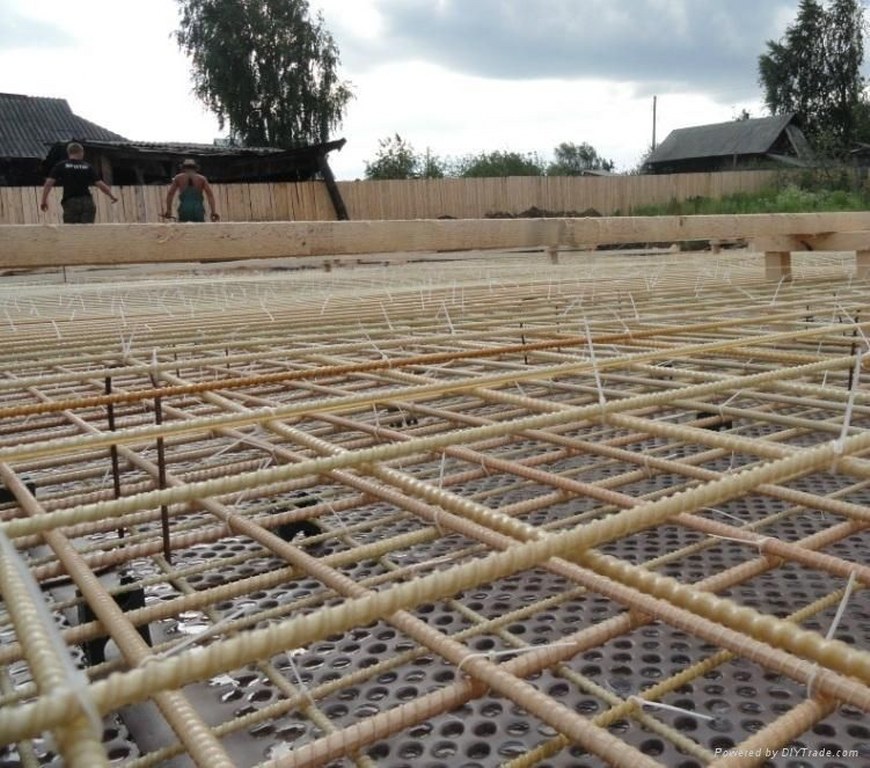

  2. Композитная арматура. Она применяется сравнительно редко из-за характерных для нее минусов.

Чтобы армировать фундамент ленточного типа используют стержневую арматуру в качестве основного (рабочего) материала и гладкую как дополнительного.

Главное свойство для рабочей арматуры способность быстро и хорошо сцепляться с бетоном. Подобный тип арматуры производят с периодическим профилем, подразделяя его по показателям прочности на классы.

Согласно ГОСТу, существовавшему в период СССР, для частного типа строительства применяется арматура класса А-ΙΙΙ или аналог А400 (по современному ГОСТу). Для поперечной арматуры используется гладкий стержень класса А-Ι или А240 (современный ГОСТ).

Между арматурой старого и современного образца существует отличие в виде измененного профиля серповидной формы, в остальных аспектах отличия отсутствуют.

Чтобы правильно выбрать арматуру для фундамента в магазине следует просто обратить внимание на обозначения:

  • Индекс С указывает на то, что арматурный прокат свариваемый;
  • Индекс К свидетельствует о том, что арматура обладает стойкостью к процессам коррозийного растрескивания, возникающих в связи с давлением на фундамент.

Если эти индексы отсутствуют на упаковке лучше не покупать такой подобный материал.

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

  • вид;
  • класс;
  • марку стали, из которой изготовлены стержни;
  • сечение прутков.

Какая арматура нужна для создания прочного каркаса

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Виды профиля для армирования

Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше.

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой. Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Механические характеристики горячепрокатной арматуры

Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Арматура

Бетон хорошо выдерживает большое давление, но очень слаб на изгиб, что приводит к появлению трещин и сдвигов, происходящих при изменении окружающей температуры. Если грунт в одном месте ослабнет, то стены фундамента начнут растягиваться, и давление будет распределяться неравномерно, что снизит срок службы. Поэтому в основание монтируется стальная арматура, удерживающая бетонную конструкцию в одном положении, не позволяя растягиваться, проседать или появляться трещинам.

Железобетон по прочностным характеристикам превосходит обычный бетон, что идеально подходит для долговечного строительства. Между арматурой и краем бетона должно быть 4-6 см, для того чтобы исключить коррозийное воздействие грунтовых вод. Прутья арматуры связываются в сетку с помощью проволоки, или же свариваются в монолитную конструкцию. Чаще всего используются железные прутья диаметром от 10 мм, со специальными насечками, которые увеличивают сцепление с цементным раствором. Для больших, тяжелых зданий требуется арматура 16 мм.

Для основания, которое служит стенами цоколя или подвала, требуется арматура большего сечения, из-за высоты фундамента. Лучше всего подходит 12 мм для цоколя, легких и средних по тяжести домов. А для подвала выбирается 14 мм, если здание средней тяжести, при тяжелых требуется арматура с 16 мм сечением. Прутья для боковых стенок фундамента связываются в сетку, с шагом 15-20 см. Если основание толстое, то закладывается несколько слоёв каркаса, с расстоянием в 10 см, и сцепленных между собой арматурой.

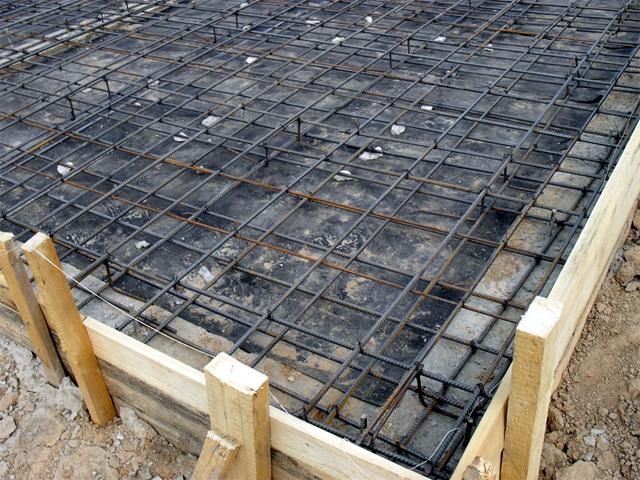

Если арматура используется для создания железного каркаса бетонной плиты, то ячейки сетки не должны превышать 10 см. При тяжелых домах возводится подбетонка, в которую вставляются вертикальные связующие штыри, которые образуют монолитное основание, и позволяют равномернее переносить давление на грунт. Для тонкой плиты возможен один слой арматуры. Такие основания используются на устойчивых грунтах, не подверженных морозным пучениям.

Фундаментный каркас из арматуры

Чтобы избежать разрушения толстой плиты для фундамента дома, требуется каркас из нескольких, удаленных по горизонтали друг от друга сеток. Такое пространственное решение используется для укрепления бетонной плиты, стоящей на влажных, пучинистых и неустойчивых почвах, а также применяется для тяжелых домов, или зданий с подземными помещениями.

Сетки для плитного фундамента соединяются между собой только навариванием, чтобы исключить деформацию под весом не застывшей бетонной массы.

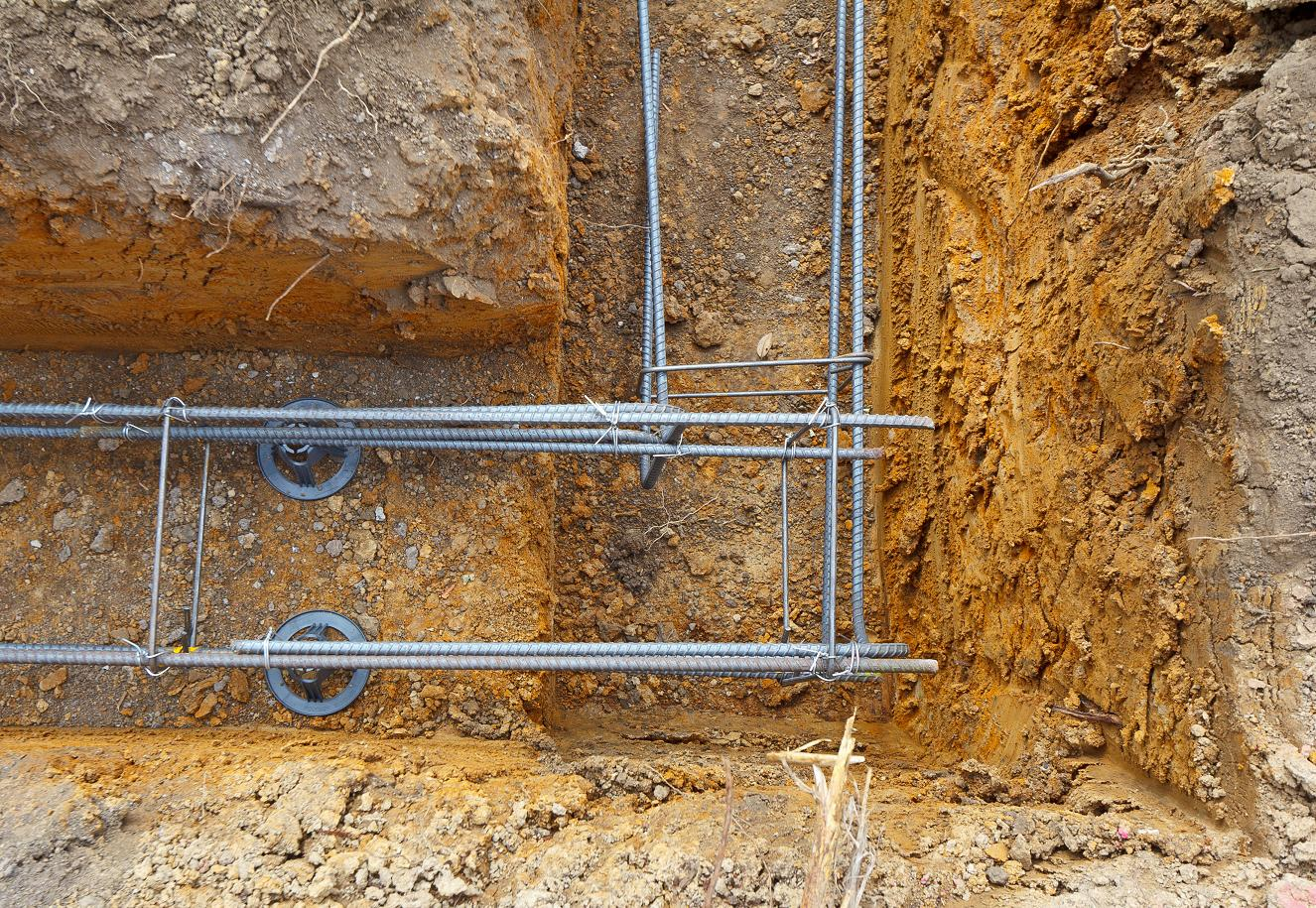

Арматура для ленточного основания

Высота ленты обычно существенно превышает ее ширину. Лента, как правило, гораздо менее подвержена изгибам по сравнению с плитами, поэтому для обустройства основания ленточного типа можно использовать арматуру меньшего сечения.

Обычно при возведении домов на ленточных фундаментах применяются 10-12-миллиметровые стержни.

Схемы армирования стыков.

Вне зависимости от высоты ленты она обустраивается с применением двух армирующих поясов. В нижней и верхней частях конструкции на расстоянии 50 мм от поверхности бетона размещаются продольные прутки. На них приходится основная часть нагрузки при деформации основания.

Поперечные и вертикальные стержни не несут нагрузки. Для их изготовления можно использовать гладкую и тонкую арматуру.

При ширине ленты в 400 мм достаточно установить по два продольных прута снизу и сверху. На слабых и подвижных почвах либо при возведении тяжелых домов количество прутков можно увеличить до 3-4.

Для примера будет рассмотрен расчет арматуры на обустройство ленты под дом 600х600 см с одной несущей внутренней стеной. Суммарная длина ленты составит 30 м.

На продольное армирование в 4 прута уйдет 120 пог.м изделий. Поперечные и вертикальные стержни можно монтировать с 50-сантиметровым шагом. При высоте ленты 700 мм и ширине 300 мм с учетом 5-сантиметровых отступов от поверхности конструкции обустройство каждого соединения потребует использования 160 см гладкой 6-миллиметровой арматуры.

На каждую из 4 связок соединения уйдет 300 мм проволоки. Суммарный расход вязального материала в приведенном примере составит 73,2 м.

Как вязать арматуру

После того, как вы приобретете достаточное количество выбранной вами арматуры, и определите день для работы, вам необходимо будет ее тщательно связать в определенный каркас и только после этого уложить в опалубку. Существует несколько видов вязки и для каждого типа фундамента она своя, поэтому мы в статье расскажем обо всех методах и опишем ход работы. Надо сразу сказать, что каркас связывается за пределами траншеи – на земле и только готовые его части или он весь целиком укладывается в опалубку.

Иногда можно использовать арматурную сетку

Итак, расскажем о том, чем связывают между собой прутья арматуры:

  • Для работы можно использовать стальную проволоку сечением 1,2 – 1,4 см, большим сечением брать не стоит, так как с ним тяжело работать. ( если проволока плохо гнется, то ее можно нагревать над костром, тогда она станет значительно пластичнее)
  • Самым простым в работе является пластиковый хомут с петлей, его вяжут без дополнительных инструментов, что очень ускоряет процесс. (зимой использовать этот метод нельзя – от мороза пластик сразу приходит в негодность)
  • Можно использовать металлокорд, для этого надо сжечь старые покрышки и от них останутся тонкие металлические отрезки проволоки. Такой метод позволяет значительно сэкономить, так как покрышки можно раздобыть бесплатно. (покрышки должны быть отечественного производства – в импортных часто используют пластик)

Кроме проволоки или хомутов для работы может понадобиться специальный металлический крючок, который можно купить на рынке или сделать самому. Некоторые умельцы делают насадку в виде крюка и устанавливают ее на шуруповерт – таким образом, скорость работы становится в два раза быстрее. Но все эти методы требуют хотя бы небольшого опыта и определенной сноровки. Если у вас есть знакомые строители, которые вам покажут все нюансы на практике, то вы быстро научитесь.

Если есть опыт, то для вязки арматуры можно использовать крючок

Но если со сноровкой дела обстоят не очень хорошо, то не стоит тратить время на изобретение велосипеда, лучше обратиться к более простому методу. Сегодня в магазинах продаются специальные пистолеты для вязки арматуры – им вполне можно воспользоваться. Процесс пойдет быстрее, а результат будет аккуратным.

Существует много способов вязать арматуру

Для удобства работы надо сделать специальный деревянный каркаса, то есть сбить между собой перпендикулярно друг другу две доски. И укладывая на них прутья арматуры, также перпендикулярно – связывать их в месте пересечения. Для этого проволоку складываем пополам – петелькой и перевязываем ее пересечение прутьев:

  • Можно просовывать два конца проволоки в петельку и загибать их за прут.
  • А можно с помощью крючка перевязывать оба конца между собой.

Если вы используете пластиковые хомуты, то тут еще все проще, надо только потуже затягивать запорный механизм на хомуте и все. В заключении надо сказать, что при обвязке у вас не должны оставаться слишком длинные хвосты проволоки, так как они могут в последствие торчать из конструкции и нарушать ее целостность.

Как сделать фундамент своими руками

Рассмотрим процесс самостоятельного сооружения фундамента под каркасный домик в виде бетонных столбов. Для этого потребуется садовый бур диаметром 200 мм, которым бурятся скважины глубиною 1-1,2 м. Места скважин:

  • под углами здания;
  • под пересечением стен;
  • в промежутках через каждые 1,5-3 м.

В скважины засыпается щебень мелкой фракции или крупнозернистый песок. Подушка обязательно утрамбовывается. Отдельно готовится арматурный каркас в каждую скважину. Обычно для этого используют стальную арматуру диаметром 10-12 мм и катанку 6 мм. Арматура – это продольные элементы. Их обычно три или четыре в каждом армокаркасе. То есть конструкция может быть треугольного или квадратного сечения. Катанка – это поперечные элементы. Все соединения производятся электросваркой.

Предварительно в скважины устанавливается рубероид, скрученный в цилиндры. Это гидроизоляция будущих опор. Можно для этого использовать пластиковые или асбестовые трубы. Далее внутрь устанавливают подготовленные арматурные каркасы.

Следующий этап – заливка бетона. Его рецептура классическая для фундаментов: 1 часть цемента, две части песка, три части щебня. Залитый бетонный раствор обязательно утрамбовывается. Задача этой операции – выдавить из смеси попавший внутрь воздух. После высыхания воздушные пузыри снизят прочность столбов, поэтому от них надо обязательно избавиться.

Обычно опоры возводят с небольшим возвышением над грунтом – 10-20 см. Поэтому трубы под заливку бетона устанавливают именно с учетом этого размера. Обычно в бетонный раствор, залитый в опоры, устанавливают закладную металлическую деталь. Крепят ее к армокаркасу. К ней в будущем будет крепиться нижняя обвязка каркаса дома.

Через 28 дней, когда бетон наберет свою прочность. Можно переходить к возведению каркасника.

Выбор фундамента для дома из газобетонных блоков

Возведение бетонного фундамента для забора

Какой марки бетон нужен для фундамента частного дома

Особенности монолитно-каркасного строительства

Похожие публикации:

  1. Как правильно пристроить фундамент к существующему дому
  2. Постройка монолитного дома из бетона своими руками
  3. Как самому правильно залить ленточный фундамент под дом
  4. Технология постройки мелкозаглубленного ленточного фундамента

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

  • При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
  • Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую

  • Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
  • Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
  • Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундамента

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

  • 176 метров стальных элементов класса A-III диаметром 12 мм.
  • 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Смотрите также:

  • Тонкости в остеклении «хрущевских» балконов
  • Из чего делают фарфор?
  • Столешницы из жидкого камня
  • Каменная столешница для кухни
  • Уголок на кухню
  • Диван для кухни: какую модель выбрать
  • Сборка металлического каркаса

    Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

    При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке. В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

    Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

    Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

    Можно ли использовать композитную полимерную арматуру для фундамента?

    Свойства арматуры этого типа регламентирует ГОСТ 31938-2012, согласно которому она разделяется по виду армирующего наполнителя на стекло- (АСК), угле- (АУК), арамидо- (ААК), базальтокомпозитную (АБК), комбинированную (АКК). Диапазон номинальных диаметров – 4-32 мм.

    По характеристикам эти типы арматуры достаточно сильно различаются:

    • предел прочности при растяжении у СК изделий – 800 МПа и более, у УК – не менее 1400 МПа;
    • модуль упругости при растяжении у стеклокомпозитной арматуры в 2,5 раза меньше, чем у углекомпозитной;
    • предел прочности на поперечный срез – у СК арматуры составляет не менее 150 МПа, у УК – более 350 МПа;
    • предел прочности при сжатии у всех типов полимерной арматуры составляет 300 МПа и более.

    Внимание! ГОСТ 31938-2012 регламентирует только характеристики продукции, а рецептуру производители определяют самостоятельно.

    Сравнение свойств полимерной композитной и стальной арматуры позволит определить, какая из них лучше в конкретном случае.

    • Токопроводимость стали не всегда является недостатком, например, ее можно использовать для устройства заземляющего контура. Полимерные материалы – диэлектрики. Полная инертность к магнитным полям и способность без потерь пропускать радиоволны в широком частотном диапазоне обеспечивают применение этой продукции в строительстве лабораторий и подобных сооружений.
    • Удельный вес полимерной арматуры в 4-5 раз меньше аналогичного показателя стальной. Но это свойство играет роль только при транспортировке. Для самой строительной конструкции такая разница в массе значения не имеет.
    • Если стальные стержни гнут непосредственно на месте проведения работ, то полимерным изделиям можно придавать определенную форму только в производственных условиях.
    • Большой плюс полимеров – коррозионная стойкость. Одно из применений этой продукции – создание сеток из полимерных прутов для дополнительного наружного укрепления фундамента, находящегося в агрессивной среде. При наличии расстояния между арматурой и поверхностью бетона стальные стержни также не разрушаются.
    • Минус полимерных изделий – намного больший коэффициент удлинения, по сравнению со стальной продукцией. Это свойство может стать причиной провисания ленточного или плитного фундаментов.
    • Более низкая, по сравнению со стальной, теплопроводность полимеров – плюс в холодных регионах, поскольку такая арматура не создает мостиков холода. Однако температуры ниже -15°C эти материалы не выдерживают – начинается процесс охрупчивания. Верхний предел составляет +120°C, при таких температурах термореактивная смола начинает плавиться, что приводит к потере формы прутка.

    Вывод! Композитная арматура может использоваться для армирования фундаментов, но только в том случае, если в сопроводительной документации на продукцию есть указание такой возможности.

    Как армируется фундамент

    Технология укладки прутьев зависит от того, какой тип фундамента был выбран изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно какую выбрать арматуру для фундамента различных типов и какие конструкции каркаса следует использовать в каждом конкретном случае.

    Особенности арматуры для ленточных оснований

    Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно арматура для ленточного фундамента используется с сечением в 10-12 миллиметров.

    Независимо от того, какой высоты будет лента, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 мм от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.

    Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

    Если лента имеет в ширину 400 мм, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.

    Армирование плитного фундамента

    Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.

    В данном случае используются стержни, имеющие диаметр 12-16 мм и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.

    Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

    Свайный фундамент

    Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых домов, одноэтажных построек и домов с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию каркаса.

    В зависимости от диаметра столба, каркас может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

    Расчёт армирования плитного основания

    Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении – две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.

    Плитный фундаментИсточник

    Расчет плиты выполняют по Своду Правил 50-101-2004 и “Руководству по проектированию плитных фундаментов”. Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.

    Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.

    Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.

    Армирование плитного фундаментаИсточник

    Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.

    Онлайн калькулятор плитного фундамента

    Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

    Виды арматуры

    Существует два вида арматуры:

    • Металлическая.
    • Композитная.

    Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

    Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

    Композитная арматура — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

    Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

    ВАЖНО!

    Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

    Арматура для фундамента одноэтажного дома: параметры укладки

    Если вы самостоятельно хотите возводить фундамент, то вам потребуется знать ряд определенных параметром и требований, которые стоит учитывать при укладке металлического усиления. На первоначальном этапе будут рассчитываться все воздействующие нагрузки. Далее, исходя из полученных данных, необходимо подобрать подходящий класс и диаметр стержней. При строительстве обычного одноэтажного дома используется продукция с толщиной от 10 до 15 миллиметров. Если грунт достаточно неустойчив, а дом с большими нагрузками, то рекомендуется подбирать стержни с диаметром 15-17 мм.

    Следующий параметр, о котором вам нужно знать, это шаг укладки. Данный параметр рассчитывается с учетом качества грунта, а также разновидности фундамента. Если основа свайная, то рабочие элементы укладываются по диаметру самой сваи. Главное чтобы металлический стержень находился на расстоянии не менее 5 сантиметров от края. Горизонтальные соединительные элементы монтируются на расстоянии приблизительно 50 сантиметров друг от друга.

    При обустройстве ленточного основания укладывается два ряда снизу и сверху с шириной не более 40 сантиметров. Соединение конструкции выполняется через каждые 30-50 сантиметров. При плитном основании процедура усиления похожа, только шаг установки выполняется через каждые 25 сантиметров.

    Делать укрепляющий каркас можно прямо в подготовленной опалубке или отдельно, а потом устанавливать на подготовленную поверхность в опалубку. Первый способ намного удобнее и предпочтительнее, так как здесь вы можете контролировать все этапы монтажа. Если же периметр сооружения достаточно сложный и имеет много углов, то проще будет собирать каркас отдельно.

    Арматура для фундамента

    Арматура для фундамента — это важный элемент основания дома. На него воздействуют всевозможные нагрузки. Именно поэтому для заливки фундамента используется железобетон (бетон с каркасом из арматуры).

    Фундамент — важнейший элемент любого здания. Если фундамент выполнен некачественно, то это может привести к последующему разрушению и повреждению некоторых элементов строения. Для того чтобы усилить основание зданий, используют специальную арматуру для фундамента.

    Как и время, наши технологии и изобретения не стоят на месте, раньше, для фундамента было принято использовать стальную арматуру, но сегодня ее место заняла арматура из современных композитных материалов.

    Композитные материалы

    Композитные материалы — строительный материал, для изготовления которого используют современные технологии. Основой для изготовления композитной арматуры является стекловолокно. Такой материал наделен превосходными свойствами, которые не могут уступить даже природному материалу, это обусловлено тем, что состав и молекулярная структура сильно отличается от обычного материала.

    Именно это можно сказать и про стеклопластиковую арматуру от компании «АльянсКомпозит». Она изготавливается из качественного полимерного стеклопластика, который обладает свойствами:

    • Способность выдерживать нагрузки. Стоит отметить, что стеклопластик выдерживает выдерживать нагрузки в несколько раз превышающие усилие на разрыв стальных стержней;
    • Продолжительный срок эксплуатации. Стальные стержни постоянно контактируют с бетоном, поэтому материал рано или поздно подвергается коррозии, но арматуре из стеклопластика такие проблемы не грозят;
    • Благодаря специальному химическому составу, гарантийный срок материала — 200 лет;
    • Легковесность. Арматура стеклопластиковая для фундамента весит в несколько раз меньше, чем стальные стержни;
    • Низкая теплопроводность. Использовать стеклопластик вместо стали, это гениальная идея. Благодаря этому можно снизить потерю энергии внутри здания.

    Стеклопластиковая арматура

    Стеклопластиковая арматура — новый материал, набирающий популярность на строительном рынке. Стеклоарматура представляет собой стержень из стекловолокна, пропитанный связующей полимерной смолой. Для сцепления с бетоном, поверхность композитного материала покрывается спиралеобразными ребрами из стеклопластика или на нее наносится песчаное напыление.

    Наша компания производит арматуру наиболее востребованных диаметрах в строительстве: 6 мм, 8 мм, 10 мм, 12 мм. Арматура сматывается в бухты.

    Материал стержня: стеклоровинг. Для уплотнения стеклянных волокон в стержне арматуры жгут стеклопластика перетянут нитью. Арматура имеет внешнюю навивку из стекловолокна образуя «ребро» арматуры. Дополнительное внешнее ребро придает стержню арматуры периодический профиль, в соответствии с ГОСТ 31938-2012, создает анкеровку в бетоне и увеличивает поверхность арматуры, что повышает сцепление стержня с бетоном. Покрытие: Песчанное. увеличивает площадь соприкосновения с бетоном в 3-5 раз, тем самым увеличивается адгезия к бетону.

    Преимущества и недостатки

    Строительный материал производят из стекловолокна и базальтового волокна, он имеет множество преимуществ:

    • Устойчивость к коррозии и большой срок службы;
    • Материал можно применять в соленой воде, поэтому он имеет высокую устойчивость к разным химическим воздействиям;
    • Арматура для фундамента не пропускает электричество, по этой причине ее можно использовать при строительстве аэропортов, больниц и так далее;
    • На данный момент наша компания может предложить:
    • Большой ассортимент арматуры;
    • Адекватные цены на стеклопластиковую композитную арматуру;
    • Мы можем доставить продукцию во все регионы России.

    Свойства стеклопластиковой арматуры

    В сравнении с традиционной стальной арматурой, стеклопластиковая арматура имеет ряд преимуществ. Она отличается:

    • высокой удельной прочностью;
    • устойчивостью к коррозии;
    • низкими теплопроводностью и электропроводностью;
    • экологичностью;
    • радиопрозрачностью;
    • диэлектрическими свойствами;
    • не требует сварки;
    • весом в 3-4 раза меньшим, чем у стальной;
    • легкостью в резке до нужной длины;
    • хорошей транспортабельностью.

    Недостатки

    Основной недостаток арматуры из стелопластика — это низкие показатели пластичности, прочности на излом, изгиб, перерезывание могут привести к нарушению целостности арматуры. Ее применение также невозможно в качестве рабочей арматуры фундаментов на неустойчивых грунтах.

    Стеклоарматура в устройстве фундаментов

    • При всех недостатках стеклопластиковая арматура пригодна для устройства фундаментов. Она с успехом применяется в устройстве ленточных фундаментов, работающих преимущественно на сжатие.
    • Ее использование обосновано в устройстве фундаментов малоэтажных строений, на засоленных грунтах, около трансформаторных подстанций и в других местах, где металл подвергается коррозии.
    • В угловых зонах фундаментов на арматуру воздействуют изгибающие, растягивающие, перерезывающие нагрузки. Стеклопластиковое армирование здесь применять нельзя даже с учетом высокой прочности.
    • Сопротивляться этим нагрузкам может стальная арматура, сочетающая упругость и пластичность.
    • Для обеспечения необходимой прочности фундамента в важных узлах, используется комбинированный арматурный каркас, где роль рабочей арматуры играет стальной пруток. В элементах конструкции, не подверженной сильной нагрузке, где согласно СНиП расчет по раскрытию трещин по деформациям допускается не производить, композитная арматура применяется как конструктивная.

    Советы по устройству фундамента со стеклопластиковым каркасом

    • Для армирования ленточных фундаментов применяется композитная арматура диаметром 8 мм, равнозначная стальной с диаметром 12 мм.
    • На внутренней поверхности опалубки, с помощью горизонтального уровня наносится разметка верха заливки для равномерного распределения жидкого бетона по внутреннему объему ленточного фундамента.
    • Нижний ряд арматуры должен отступать от поверхности основания не менее, чем на 5 см. Достижения условия добиваются укладкой на дно фундаментной траншеи кирпичей.
    • На кирпичах размещаются два ряда цельных прутков, длина которых определяется измерением стороны фундамента.
    • После укладки продольных прутков, при помощи пластиковых хомутов к ним прикрепляются поперечные перемычки.
    • Верхний контур каркаса повторяет конфигурацию нижнего. Оба контура с ячейками 150 мм соединяются вертикальными перемычками.
    • Бетон укладывается после установки каркаса. Для стеклопластиковой арматуры рекомендован жидкий бетон марки М400.

    Проектирование любого фундамента имеет свои особенности. Если вы не обладаете навыками проектирования основания, то для определения подходящего типа фундамента и его расчета лучше обратится к профессионалам.

    Каталог стеклопластиковой арматуры

    Перейти в каталог

    Купить арматуру для фундамента от производителя

    Каждый человек в нашей компании относится к делу честно и с совестью, потому что реализация арматуры для фундамента это основное звено нашего бизнеса. В Новосибирске можно встретить множество фирм, занимающихся реализацией арматуры, но их цены могут быть значительно выше, и качество товара сомнительное. Мы предлагаем вам композитную стеклопластиковую арматуру от надежного производителя, в качестве которого не возникает сомнений.

    Наша компания предлагает вашему вниманию экологически чистый строительный материал — композитную арматуру для фундамента. Арматура представляет собой сверхпрочные стержни, с ребристым спиралеобразным профилем, диаметр которых от 6 до 12 мм. Арматура реализуется в бухтах по 100 м.

    Для того чтобы купить композитную стеклопластиковую арматуру для фундамента в Новосибирске достаточно связаться с нами по указанному на сайте телефону. Так же на странице товара вы можете заполнить и отправить специальную форму, после того как наш сотрудник получит заявку он свяжется с вами по оставленному номеру телефона и уточнит детали заказа и доставки.

    Диаметр арматуры для ленточного фундамента, пример расчета, вес п.м

    Секрет прочности железобетонных конструкций состоит в работе стального каркаса на растяжение и бетона на сжатие. Простая аналогия — попробуйте растянуть обычную проволоку, скорее всего, ничего не выйдет, а вот сжать ее легко. Особенно важен армокаркас для малозаглубленного ленточного фундамента, так как из-за процессов, происходящих в верхних слоях грунта, он может прогнуться и треснуть. Экономить в этом деле бессмысленно, зато сберечь деньги и время можно, зная нюансы расчета и заказа стройматериалов.

    Оглавление:

    1. Сечение арматурного прута
    2. Технология упрочнения фундамента
    3. Расчет необходимого количества
    4. Способы вязки

    Диаметр прутьев

    Обычно для основания дома используют ребристые стержни для продольного армирования и гладкие для поперечного с сечением от 6 до 14 мм классов A-I‒A-III. Нормативные документы определяют их минимальный диаметр:

    • Продольная менее 3 м — 10 мм.
    • Продольная более 3 м — 12.
    • Поперечная высотой менее 80 см — 6 мм.
    • Поперечная высотой более 80 см — 8.

    В строительстве нельзя составить универсальный проект, каждую проблему решают индивидуально, рассчитывая нагрузки на конкретный элемент. По СНиП 52‒01‒2003 общее сечение железного каркаса должно быть не менее 0,1 % от площади сечения конструкции. Также на выбор арматуры для фундамента влияют тип почвы и вес дома. Поэтому возможно только дать общие рекомендации.

    Стержни 14 мм используют для тяжелых строений на проблемных грунтах, например, для фундамента под кирпичный дом. Для бани или гаража на нормальной почве более чем достаточно армокаркаса, сделанного по минимальным параметрам. При неправильной схеме и вязке никакой диаметр не спасет постройку.

    В интернете легко найти калькуляторы для расчета, но с их помощью не всегда возможно подобрать оптимальный вариант, кроме того, грунт и вес дома никто не учитывает. Программа выдаст один и тот же результат для фундамента одноэтажного дома из дерева и двухэтажного строения из пенобетона, если у них одинаковая площадь.

    Схема армирования

    Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

    Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

    Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

    Расчет арматуры

    Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

    Диаметр стальной арматурыВес погонного метра
    60,222
    80,395
    100,617
    120,888
    141,210

    Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

    Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

    Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

    Вязка

    Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

    Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

    Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

    Фундамент из стеклопластиковой арматуры: правила армирования

    Стеклопластиковая арматура – современная альтернатива арматурной стали. Представляет собой стержни, изготовленные из термореактивных смол и стекловолокон. Стержни могут иметь поверхность периодического профиля или условно гладкую. В первом случае на основу наматываются стеклянные волокна, пропитанные смолами. Во втором – на поверхность наносится песчаная посыпка. Оба типа стеклопластиковых стержней отличаются хорошим сцеплением с бетонной смесью.

    Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

    Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

    Характеристики стеклопластиковых стержней:

    • Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
    • Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
    • Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
    • Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

    Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

    • Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
    • Слабая устойчивость к повышенным температурам.
    • Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
    • Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

    Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

    Устройство ленточного фундамента со стеклопластиковой арматурой

    Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов. Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру. Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.

    Как правильно армировать ленточный фундамент стеклопластиковой арматурой?

    Технология зависит от типа основания. Ленточные фундаменты разделяют на два типа – Т-образный (с подошвой) и прямоугольный. В фундаменте Т-образной формы его стенка работает на сжатие, поэтому в нее может укладываться стеклокомпозитная арматура. При устройстве подошвы рекомендуется использовать арматурную сталь. Фундаменты с прямоугольным поперечным сечением работают в основном на сжатие, поэтому для них армирование стеклопластиковыми стержнями разрешено.

    Как вязать стеклопластиковую арматуру для ленточного фундамента?

    Для связывания полимерных арматурных стержней используют:

    • Вязальную проволоку. Специальная отожженная проволока толщиной 0,8-1,2 мм не теряет свои характеристики даже при многократном скручивании.
    • Пластиковые хомуты. Удобны в использовании, не требуют особых навыков. Их недостаток – отсутствие гарантии сохранения целостности при заливке арматурного каркаса бетонной смесью.
    • Пластиковые клипсы. Специальные изделия, изготовленные из высокопрочных полимерных материалов. Обеспечивают надежную фиксацию арматурных стержней.

    Наиболее приемлемые области применения стеклопластиковой арматуры: армирование кладки из пено- и газобетонных блоков, укрепление береговых линий, отмосток, дорожных покрытий.

    Диаметр арматуры для ленточного фундамента под одно- и двухэтажный дом

    Армирование является обязательным этапом возведения ленточного фундамента, металлический каркас обеспечивает нужную прочность. Пояса закладываются как минимум в два слоя, нижний компенсирует нагрузки на изгиб и снижает риск подвижек при морозном пучении грунта, верхний принимает на себя вес постройки. Несмотря на всю экономичность ленточных типов оснований, расход арматуры при их обустройстве все равно высокий, для снижения затрат ее советуют покупать оптом. Расчет необходимого количества проводится на стадии проектирования, его главная цель – подбор правильного сечения продольных, поперечных и вертикальных прутьев и определение их суммарного метража и веса.

    Оглавление:

    1. Как подобрать диаметр прутьев?
    2. Технология усиления фундамента
    3. Расчет для ленточного основания
    4. Способы вязки

    Рекомендации по выбору диаметра арматуры

    Для вязки каркаса используются стержни с гладким и периодическим профилем, вторая разновидность является единственно приемлемой для продольных элементов, первая подходит только в качестве монтажной. При выборе диаметра учитывается назначение и вес постройки, минимум составляет, в мм:

    • 10 – для легких построек типа летней кухни или бани.
    • 12 – для продольной арматуры ленточных оснований стандартных жилых построек.
    • 14 и выше – при закладке фундамента под кирпичный дом (или здание из камня) свыше 1 этажа.
    • 16 – при возведении домов на сложных грунтах или этажности выше 2. Требуемый тип профиля во всех вышеперечисленных случаях – рифленый или ребристый.
    • 6-10 – рекомендуемый интервал для монтажной арматуры (вертикальных и поперечных). Допускается использование гладкого профиля.

    Применение прутьев с большим диаметром экономически нецелесообразно, с меньшим – не допускается нормами СНиП. Минимальное соотношение арматуры (продольной) для ленточного фундамента составляет 0,1 % от площади сечения бетонного монолита. Для основ высотой в 1 метр и шириной в 40 см это значение равняется 4 см2, чему вполне соответствует схема из 4 стержней диаметром в 12 мм. Превышать эту норму можно, уменьшать – нельзя ни в каких случаях. Сечение одного стержня находится по стандартной формуле S=π·R2. Требования к проволоке для вязки, поперечным и вертикальным элементам мягче, нагрузка на них меньше в разы, их основная цель – поддержка каркаса.

    Схема армирования

    Число располагаемых продольных прутьев зависит от ширины ленточного фундамента, в индивидуальном строительстве распространены два варианта: с четырьмя и шестью стержнями. Вторая система актуальна при превышении размеров монолита свыше 50 см. Это обусловлено основными требованиями к размещению арматуры, согласно СНиП 52-101-2003: расстояние между продольными линиями не должно превышать 40 см; рекомендуемый промежуток между элементом металлического каркаса и краем бетона – 5-7 см.

    Утапливать стержни в центр нельзя, равно как и допускать их расположения вблизи грунта из-за возрастания риска коррозии. Добавочный прут крепят ровно посередине, расстояние между нижним и верхним поясом варьируется в пределах 60-80 см, такая схема идеально подходит для фундамента одноэтажного дома высотой не более 1 м. Поперечные и вертикальные стержни перекрещивают между собой в одном узле, интервал размещения составляет от 30 до 80 см, для удобства расчета его часто принимают равным 50.

    Особого внимания требуют углы, на участках перераспределения напряжения каркас усиливается загнутыми прутьями. Рекомендуемые схемы включают анкеровку Г-образными или П-образными элементами, или загиб продольного ряда. Поддерживающая арматура укладывается в верхнем поясе, минимальная длина одной стороны – 50 см. Также на этих участках сокращается интервал размещения продольных прутов, шаг для фундаментов стандартного сечения – 25 см. Выполнение этих условий актуально даже при строительстве легких построек типа бани, обычной связки проволокой в углах недостаточно.

    Расчет арматуры для ленточного фундамента

    Исходными данными являются геометрические размеры будущей основы. Расчет проводится на стадии проектирования дома, одновременно с составлением схемы расположения прутьев. Процесс начинается с выбора диаметра, для ленточного типа фундамента допускается использование разного типа метизов для продольных (основных) рядов и вертикальных с поперечными. Закладываемый минимум для горизонтальных несущих стержней – 12 мм, исключение делается для легких построек типа бани (но не менее 10 мм). Применяется арматура одинакового сечения с одной маркой стали, при избытке допускается укладка изделий с большим диаметром для формирования нижнего ряда.

    Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.

    Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.

    Найти суммарную длину металлопроката для ленточного фундамента недостаточно, цены на эти изделия чаще указываются для одной тонны. Вес у стержней разного диаметра отличается, величина относится к регламентированной, перерасчет провести легко. Продукция приобретается с запасом, излишки допустимы, недостача – нет.

    Нюансы вязки арматуры

    Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.

    Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

    Какая арматура используется во время армирования ленточного фундамента советы экспертов

    Ленточный тип фундамента, используется в том случае, когда  строится здание  тяжеловес. То есть , в его строительстве используется только тяжелый стеновой материал. К такому материалу относятся кирпичи, шлакоблоки, бетон и другое.

    В зависимости от величины постройки, роется траншея под фундаменте.

    Если взять вид частного дома. То в среднем  его ширина около 50 сантиметров и не больше, полтора метра в глубину. Далее устанавливается опалубка, и вся форма заливается бетонным раствором.

    Но, чтоб избежать  растрескивания основания фундамента во время усадки грунта, прежде чем  залить бетонный раствор в опалубку, основание фундамента необходимо армировать.

    Какая нужна арматура для ленточного фундамента

    Вопрос напрашивается сам. Какая арматура для этого используется? Выбирая вид материала для использования его в фундаменте, как армирование, следует учесть тип самого основания, мощь и высоту будущей постройки.

    В основном, это:

    • Арматура монтажная:
    • Арматура конструктивного или распределительного типа, которая чаще всего используется как армирование дополнительное. Основная функция этого типа арматуры, усилить жесткость;
    • Арматура рабочая;
    • Продольный вид арматуры, что используется в качестве повышения сопротивляемости;
    • Поперечный тип арматуры, что больше рассчитан на нейтрализацию общей нагрузки.

    Какой диаметр арматуры нужен для ленточного фундамента

    Среди всех видов арматуры существует средний показатель, по которому определяется диаметр необходимой арматуры.  Кроме этого, делая свой выбор, обратите внимание на внешний вид арматуры.

    Она может иметь гладкую поверхность, а может быть с ребристой поверхностью. Арматура с ребристым верхом считается более прочной, чем арматура гладкая. За счет своеобразной поверхности, то есть за счет ребер этот тип арматуры имеет свойство лучшего сцепливания с бетоны раствором.

    С гладкими сторонами арматура используется в основном, как конструктивный элемент, то есть в качестве скелета для фундамента.

    Если будущее здание, является индивидуальным строением, то в этом случае, для армирования лучше всего использовать  металлически прутья 8-16 мм в диаметре. При этом их размер зависит от размера самого здания.

    Устанавливается тип армирования, про который писали выше, несколькими методами. При этом первый вид установки арматуры, производится ручным способом вязки заблаговременно до установки опалубки. Это значит, что заготовленные прутья между собой нужно связать при помощи мягкой проволоки.

    Таким образом, получившийся каркас устанавливается вовнутрь опалубки и заливается бетонным раствором. В качестве укрепления фундамента устанавливают дополнительный пояс. Если строитель не профессионал, сам процесс связывания арматуры, долгий и кропотливый.

    Такое скрепление можно заменить на сварку. Не смотря на то, что при помощи сварки процесс связывания сокращается, прочность  такого фундамента ниже.

    Сваривать каркас арматуры безопасно только в том случае, когда  с таким каркасом фундамент нужен для помещения не жилого типа.

    Ленточный же фундамент, армируется в два опоясывающих ряда. Первый ряд пояса укладывается в самом низу опалубки, а второй пояс сверху. При этом  должны использоваться прутья только 10-14 мм в диаметре. Помните, чем тяжелее само здание, тем диаметр арматуры должен быть больше.

    В основании каркаса, обязательно использовать арматуру с ребристой  поверхностью, дополнить скелет каркаса уже можно гладкими прутьями.

    При этом диаметр гладких прутьев должен быть не меньше 8 мм с учетом того, что располагаются они друг от друга на расстоянии 50 сантиметров друг от друга.

    При этом металлические изделия связываются так, чтоб получилось, что-то в виде клетки.

    Если все выполнить правильно, во время усадки и под воздействием внешней среды, фундамент не утратит своей мощи, а только будет все крепче и крепче с каждым годом.

    Расчет количества арматуры для ленточного фундамента

    Вследствие того, что ленточный фундамент меньше подвержен изгибу, чем, к примеру, плитный фундамент, для армирования использует арматура, имеющую диаметр от 10 до 12 мм и очень редко диаметр равный 14 мм.

    При армировании используют два пояса:

    • Продольные прутки – их укладывают на расстоянии 5 см от поверхности фундамента в нижней и верхней его части. Именно они принимают на себя нагрузку на фундамент. Поэтому в этом случае необходимо использовать ребристую арматуру.
    • Вертикальные и поперечные прутки – они не несут большой нагрузки, поэтому их выполняют из гладкой арматуры

    К примеру, если ширина фундамента равна 40 см, то будет достаточно четырех продольных прутков, при этом два должны быть сверху и два снизу.

    Приведем пример.

    Длина фундамента под дом 6 на 10 м с двумя внутренними стенами:

    6 + 10 + 6 + 10 + 6 + 10=48 метров.

    Если ширина фундамента равна 60 сантиметров при армировании в 6 продольных ребристых прутов, то длин их составит 48 * 6 = 288 метров.

    Каркас из арматуры для ленточного фундамента

    При создании каркаса для этого вида фундамента, можно использовать 4 прутка арматуры, которые соединяют между собой в каркас, имеющий диаметр от 6 до 8 мм. При этом, между толстыми прутками расстояние должно быть равным 30 см.

    Такой фундамент получится длинным и не очень широким и в нем возможно полное отсутствие поперечных. А горизонтальные прутья понадобятся, чтобы создать каркас.

    Очень важным является армирование углов фундамента.

    Вязка арматуры под ленточный фундамент

    Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

    Отличным способом соединения является вязка специальным крючком с использованием проволоки.

    Как вязать арматуру для ленточного фундамента

    Сама вязка арматуры выполняется таким образом:

    1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
    2. После складывается пополам
    3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
    4. Следующий этап – вденьте крючок для вязки в петлю
    5. Теперь заведите свободные концы проволоки в крюк
    6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

    Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.

    Что может дать армирование стены стальными скобами для вашего подвала

    Балки армирования стен подвала

    Стратегии укрепления стен стальными скобами могут оказать реальную помощь домовладельцам, которым требуются практические услуги по ремонту стен подвала в Милуоки и близлежащих районах. Фундаменты и стены подвалов могут дать течь или трещины (см. видео) в результате резких перепадов температуры или затопления в нашем районе. Работа с компанией, которая специализируется на гидроизоляции и ремонте подвалов и фундаментов, как правило, является лучшим способом решить эти проблемы быстро и эффективно.Вот некоторые факты, которые должен знать каждый домовладелец об армировании стен стальными раскосами в Висконсине:

    Усиление деформирующихся стен

    Давление извне вашего дома может со временем повредить фундамент. Это давление обычно вызывается водой, присутствующей в почве, которая может оказывать значительное давление на внешние стены подвала и фундамента. По мере старения фундамента материалы, используемые для его строительства, иногда могут изнашиваться и становиться менее устойчивыми. Ваша компания по ремонту стен подвала в Милуоки может оценить текущее состояние стен вашего подвала и предоставить вам наиболее практичные варианты ремонта этих основных элементов вашего дома в Висконсине.

    Основы стальной арматуры для стен

    Стальная арматура для скоб размещается непосредственно у внутренней стены подвала. Они прикреплены как внизу к основанию вашего дома, так и вверху к балке пола, которая обеспечивает прочную опору для этой стальной балки. В большинстве случаев балка располагается заподлицо со стеной или заливается раствором в стену, чтобы обеспечить наибольшую степень поддержки наружных стен. Если в стене вашего подвала присутствуют какие-либо утечки или трещины, ваш подрядчик отремонтирует их, чтобы предотвратить дальнейшее повреждение вашего фундамента и более эффективно гидроизолировать ваш подвал.Это поможет обеспечить прочность и долговечность вашего проекта ремонта стены подвала и поддержки фундамента в Милуоки.

    Самое надежное решение для стен подвала

    Арматурная стальная распорка обычно прослужит вам долгие годы и обеспечит превосходную защиту фундамента и стен подвала от дальнейшего повреждения или коробления. Это может обеспечить вам дополнительное спокойствие и даже защитить стоимость вашей собственности экономически эффективным и практичным способом. Вероятность повторения проблем со стенами подвала очень мала при использовании решений по армированию стальными скобами, что позволяет вам пользоваться наиболее практичным и экономичным решением этих серьезных проблем.

    Если вы заметили трещины или коробление в подвале вашего дома в Милуоки или в вашем фонде, позвоните в Accurate Basement Repair сегодня по телефону (414) 744-6900, чтобы назначить консультацию или запросить бесплатную оценку. Наша команда опытных технических специалистов будет рада предоставить вам информацию, необходимую для достижения наилучших результатов для вашего дома и решения ваших проблем раз и навсегда.

    Укрепление слабого фундамента | JLC Онлайн

    В своей статье «Частичная модернизация фундамента» (19 июня) я упомянул два места, требующие внимания в фундаменте этого клиента. В этой статье я сосредоточился на том, где существующий фундамент потерял всю структурную целостность и нуждался в полной замене. Здесь я обращаюсь ко второму месту, где инженер посчитал, что существующий фундамент, хотя и слабый, просто требует усиления.

    Эта область существующего фундамента была слабой, но все же конструктивно прочной.В ходе расследования команда обнаружила, что под первоначальным фундаментом не было опоры, и обратилась за решением к инженеру.

    Решение заключалось в заливке того, что мы называем «уступной стеной», которая в основном представляет собой усиленную подпорную стену, залитую и привязанную к первоначальной фундаментной стене. Прежде чем начать, мы проверили место, где плита сломалась, и обнаружили, что под первоначальной стеной не было опоры.Ответ инженера состоял в том, чтобы раскопать под первоначальным фундаментом чередующиеся 2-футовые секции, поддерживая старую стену, позволяя новому бетонному основанию проникать в пустоты под стеной.

    Бригада разрезала плиту и вырыла траншею для фундамента шириной 1 фут и глубиной 1 фут. Под стеной они вырыли пустоты шириной 2 фута на расстоянии 2 фута друг от друга, которые должны были быть заполнены бетоном как часть нового фундамента. Специальный инструмент изгибает арматуру в нужные формы.

    После заливки стены скамейки поверх нового фундамента мы построили плотно прилегающую стену 2х4 между балками пола и верхней частью бетона. Эта стена помогла выдержать нагрузку на внешнюю стену и нагрузку на пол, а также помогла только что залитой стене сопротивляться горизонтальному изгибу.

    Арматура была необходима для привязки новой стены скамейки к существующему фундаменту. Член бригады начал с бурения отверстий в верхней части соседних стен фундамента.Затем бригада использовала высокопрочную эпоксидную смолу, чтобы прикрепить два отрезка арматуры к одному концу стены. Короткие отрезки арматуры, просверленные и залитые эпоксидной смолой в стену фундамента, обеспечивают поддержку арматуры по всей ее длине. Другой конец арматурного стержня был согнут и залит эпоксидной смолой в существующую стену. Концы вертикальных и горизонтальных отрезков были связаны вместе для заливки.В траншее для фундамента отрезки арматуры были установлены на стульях, прикрепленных к основанию фундамента. На переднем плане видна одна из 2-футовых пустот, выкопанных под существующим фундаментом через каждые 2 фута. Бетон для основания расширялся в пустоты под существующей стеной, чтобы поддерживать ее. Бригада замешивала и заливала бетон для основания из мешков, затирая поверхность для получения гладкой поверхности.Шпоночный паз, отлитый в основание, помог зафиксировать стенку скамейки на месте, а лазерная линия использовалась для направления размещения формы. Прикрепив фанеру формы к соседней стене, бригада построила раму для формы. 2×4, прикрепленный к плите, удерживал дно формы на месте. Чтобы форма не сдвинулась и не выгнулась во время заливки, посередине бригада прикрепила горизонтальную опору. Диагональные 2-by, закрепленные спиной к полу, обеспечивали дополнительную поддержку. Уложив бетон и дав ему застыть в течение нескольких дней, бригада сняла опалубку и плотно обрамила стену 2×4 между стеной скамейки и балками наверху.В дополнение к тому, что стена помогает выдерживать нагрузку на пол и внешнюю стену, давление на стену повышает поперечную устойчивость стены скамейки.

    Фото Джейка Левандовски

    Метод усиления фундамента станции железнодорожного логистического центра, основанный на контроле за деформациями и термодинамике Предложена станция логистического центра, основанная на управлении деформацией и термодинамике.Вводится основной принцип термодинамики и анализируется влияние температуры на свойства грунта основания. На основании анализа инженерно-геологических и гидрогеологических условий площадки рассчитана деформация площадки, проанализирована несущая способность окружающей среды котлована на дополнительную деформацию, механизм армирования дворового фундамента в Железнодорожному логистическому центру предлагается осуществить усиление фундамента станционного парка.

    Экспериментальные результаты показывают, что этот метод может использовать наполнитель ямы с наименьшим трамбованием в тех же условиях, с минимальной шириной 7,34  м 3 для усиления фундамента, максимальной осадкой грунта всего 5,98  мм и максимальным боковым смещением вершины сваи. составляет всего 6 мм, что соответствует реальным требованиям и имеет большое практическое значение.

    1. Введение

    Контроль деформации является одним из основных элементов проектирования контроля деформации для проекта усиления фундамента железнодорожного логистического центра.Если можно всесторонне и точно предсказать деформацию подпорной конструкции, вызванную выемкой глубокого котлована, и ее влияние на окружающую среду, можно принять экономичную и разумную схему подпора и строительные меры, можно уменьшить аварийность глубокого котлована или ресурсов можно эффективно избежать [1–3]. Тем не менее, из-за высокой сложности и региональных особенностей проекта укрепления фундамента железнодорожного логистического центра города, несмотря на то, что существует множество практик по укреплению фундамента железнодорожного логистического центра, отсутствует систематическое понимание его деформационных характеристик теоретических исследований, связанных с с котлованом сам по себе теория серьезно отстает от практики предмета проектирования, чтобы быть более точным и надежным предсказать его деформацию часто бывает труднее. Путем анализа факторов, влияющих на строительство станций метрополитена, установлена ​​комплексная система показателей оценки риска строительства котлована станции метрополитена [4, 5]. На основе иерархической структуры этих факторов предлагается трехступенчатая нечеткая комплексная модель оценки. Метод МАИ используется для определения весов факторов на каждом этапе, а метод нечетких множеств используется для определения степени принадлежности и сортировки рисков. На основе практики железнодорожного логистического центра глубоко и систематически изучены характеристики деформации глубокого котлована железнодорожного логистического центра, и предложен метод контроля деформации.Исследования конструкции глубокого котлована на основе контроля деформаций начинаются поздно [6–8]. Что касается исследовательской и инженерной практики в стране и за рубежом, в этой области есть четыре проблемы: (1) проектирование глубокого котлована на основе контроля деформации не имеет надежного теоретического руководства, и трудно достичь научных результатов. дизайн. В настоящее время в нашей стране широко применяется метод инженерной аналогии, основанный на опыте, при проектировании глубоких котлованов. Из-за характеристик глубокого котлована и разнообразия геологических условий направляющая функция системной теории меньше, чем у других технических областей, поэтому проектирование глубокого котлована в некоторых условиях слишком консервативно и приводит к потерям. , тогда как в других случаях существуют большие риски безопасности строительства и безопасного использования глубокого котлована [9-11].(2) Понимание закона и механизма деформации грунта, вызванного глубокой выемкой котлована, недостаточно ясное, и трудно добиться точного проектирования и строительства. Предыдущие исследования деформации котлована в основном сосредоточены на оценке максимальной деформации, но динамическое описание процесса деформации является относительно неполным. Многие из полученных формул являются предварительными и не исчерпывающими. (3) Игнорируя пространственно-временной закон деформации котлована, для проектирования и расчета используется двумерная модель плоской деформации, что приводит к потере жесткости конструкции подпорной конструкции вблизи угла котлована; с другой стороны, это увеличивает разность деформаций между серединой котлована и углом котлована и неблагоприятно для контроля деформации окружающей среды. (4) Индекс контроля деформации является единственным, а стандарт является абсолютным, что затрудняет выполнение сложных и чувствительных экологических требований вокруг глубокого котлована.

    Из-за высокой сложности и региональной специфики проекта усиления фундамента городского железнодорожного логистического центра, несмотря на наличие большого количества практики проекта усиления фундамента железнодорожного логистического центра в различных регионах, систематических теоретических исследований по его деформационные характеристики, да и сам проект котлована — предмет, теория которого серьезно отстает от практики; часто трудно точно и надежно предсказать его деформацию при проектировании.Однако проектная концепция глубокой выемки грунта, основанная на контроле деформации, давно не выдвигалась и явно отличается от традиционного метода контроля прочности. Лей и др., используя лабораторные испытания модели и численное моделирование PFC2D, систематически анализируют новый метод предварительной вакуумной загрузки. Для армирования сверхмягких грунтов, отсыпаемых дноуглубительными работами, применяется метод попеременной вакуумной подгрузки [12]. Исследование показывает, что попеременное движение частиц грунта в методе попеременного вакуумного предварительного нагружения может эффективно сдерживать образование заиленного грязевого слоя и явления «грунтового столба», а также сделать общий эффект армирования более равномерным и эффективным.По сравнению с обычным методом вакуумного предварительного нагружения перемещение метода переменного вакуумного предварительного нагружения увеличивается на 14,92 %, осадка увеличивается на 11,80 %, прочность на сдвиг поперечной плиты армированного грунта увеличивается на 21,65 %, содержание воды уменьшается на 26,74 %, плотность слой ила уменьшается, пористость площади, образованной слоем ила, увеличивается более чем на 30%, и эффект дробления ила очевиден. Но деформация фундамента статистически не анализируется, а эффект армирования неидеален.Исходя из цели повышения строительного уровня геотехнической инженерии, просто обсуждается применение метода усиления фундамента. С точки зрения наземного контроля эффект усиления обеспечен. Однако подробное обсуждение деформации фундамента отсутствует [12–14].

    Поэтому очень важно изучить характеристики деформации глубокого котлована железнодорожного логистического центра, выяснить соответствующий закон деформации и применить его к проектированию глубокого котлована на основе контроля деформации и термодинамики.Чтобы улучшить эффект усиления фундамента, в этой статье предлагается метод усиления фундамента станции железнодорожного логистического центра, основанный на контроле деформаций и термодинамике. Вводится основной принцип термодинамики и анализируется влияние температуры на свойства грунта основания. На основе анализа инженерно-геологических и гидрогеологических условий площадки рассчитана деформация площадки, проанализирована несущая способность окружающей среды котлована на дополнительную деформацию, механизм армирования станционного фундамента выдвигается железнодорожный логистический центр, осуществляется усиление фундамента станции, экспериментально проверяется эффективность метода проектирования.

    2. Основы теории термодинамики

    Процесс теплопроводности – это процесс теплового движения, при котором объекты с разной температурой соприкасаются или имеют разную внутреннюю температуру. Теплопроводность может происходить в твердом теле, жидкости и газе, а тепловая конвекция часто происходит в газе и жидкости. Там, где температура объекта выше, микрочастицы имеют больше энергии. В процессе непрерывного столкновения частиц частицы с большей энергией будут передавать энергию частицам с меньшей энергией.С макроэкономической точки зрения, когда существует температурный градиент, тепло будет передаваться от высокой температуры к низкой температуре.

    3. Анализ условий армирования фундамента площадки железнодорожного логистического центра
    3.1. Влияние температуры на свойства грунта основания

    Влияние температуры на свойства грунтового массива заключается в следующем: (1) Влияние температуры на внутреннюю структуру грунта основания заключается в изменении объема верхних частиц и пор. вода, вызванная тепловым расширением.(2) Влияние температуры на физико-механические параметры грунта основания в основном рассматривается как прочность на сдвиг, коэффициент консолидации и коэффициент проницаемости. (3) Температура влияет на тепловые параметры почвы, такие как сопротивление верхней части тела.

    3.2. Выбор типа покрытия

    Выбор типа покрытия для складской площадки автомобильного или железнодорожного логистического центра должен определяться всесторонним учетом характеристик портовых погрузочно-разгрузочных работ, требований к типам товаров на поверхностном слое и прочие условия.Зона штабелирования тяжелых контейнеров расположена на юго-востоке логистического центра, с широкой местностью, большой нагрузкой и большой осадкой фундамента; условия строительства не ограничиваются объективными факторами; выбирается тротуарная плитка. Демонтажно-погрузочная площадка, площадка для пустых контейнеров, дорога, зона ворот, зона погрузки и разгрузки и вспомогательная площадка расположены на складской площадке и дороге существующего железнодорожного логистического центра, а осадка фундамента относительно невелика, поэтому бетон покрытие может быть выбрано [15, 16].

    3.3. Расчетный Стандарт
    3.3.1. Показатели контроля осадки

    Показатели контроля осадки фундамента склада в основном включают дифференциальную осадку, общую осадку и наклон (переменная угла). Несущая способность дополнительной деформации тесно связана с типом фундамента, типом фундамента, типом конструкции, размером здания, возрастом постройки, нагрузкой и функцией использования. Несущая способность всей осадки, дифференциальная осадка и наклон (угол переменный) различны даже для фундамента одного и того же двора.Поэтому необходимо провести систематическое исследование для определения научных и соответствующих стандартов контроля, чтобы избежать чрезмерного повреждения окружающего фундамента двора и в то же время предотвратить слепо контролируемую трату средств. Общая осадка, дифференциальная осадка и наклон (угловая переменная) являются самыми ранними параметрами, используемыми в качестве параметров контроля деформации фундамента складской площадки, и они также являются наиболее широко используемыми параметрами до сих пор. Поэтому в данной статье они вводятся в систему индексов.По сравнению с деформацией и трещиной значение осадки свайного фундамента легче получить путем мониторинга и измерения. Многочисленные исследования показали, что дифференциальная осадка является важным фактором, вызывающим наклон свайного фундамента (угловая переменная), и дифференциальная осадка увеличивается с увеличением общей осадки. Исследуя данные железобетонной каркасной конструкции и кирпично-бетонной конструкции, подвергшиеся земляным работам, автор обнаружил, что для железобетонной каркасной конструкции, когда общая осадка свайного фундамента больше, чем свайная, фундамент свайной площадки поврежден в некоторой степени.Из исследования влияния данных котлована на свайный фундамент на Ближнем Востоке можно сделать следующие выводы: (1) Старые здания со сроком строительства более одного года, как правило, подвержены повреждениям, в то время как новые постройки менее годовалые не имеют серьезных повреждений. (2) По сравнению с другими формами фундамента, независимый столбчатый фундамент более подвержен дифференциальной осадке, а также более чувствителен к деформации пласта. (3) Общая осадка свайного фундамента из глинистого грунта должна контролироваться внутри.Когда общая осадка песчаного слоя больше этого значения, может возникнуть легкая и умеренная деформация. (4) Когда дифференциальная осадка меньше, уклон, как правило, меньше, и фундамент свайной площадки не повреждается; когда дифференциальная осадка больше, может возникнуть больший наклон. При его наклоне повреждение основания общей площадки штабелирования незначительное, а если больше, то происходит среднее или сильное повреждение. Поэтому угол наклона общедомовых зданий должен контролироваться внутри, а его контрольный показатель может определяться при учете запаса прочности.А по результатам исследования повреждений фундамента свайной площадки, при наклоне больше наклона несущей стены и перегородки каркасного основания площадки штабелирования возможно растрескивание, а если больше, то конструкционные может произойти повреждение. Рекомендуется использовать его как контрольный показатель для тильта.

    3.3.2. Crack Control Index

    Появление и развитие трещин являются предвестниками и интуитивными проявлениями разрушения фундаментной конструкции свайной площадки для хрупких материалов, таких как бетон, корпус пушки, камень и кирпичная стена.Поскольку способность к сжатию значительно превышает способность к растяжению, неравномерная осадка, горизонтальная деформация и наклон вызывают чрезмерное напряжение растяжения и сдвига в стене, что является основной причиной образования трещин. По результатам мониторинга различных структурных трещин на площадке железнодорожного логистического центра форма, направление и распространение трещин свайного основания, вызванных рытьем котлована, относительно сложны.Таким образом, существует два основных типа: (1) свайный фундамент, вызванный неравномерной осадкой фундамента, вертикальными трещинами, образованными растяжением несущих стен; (2) косые трещины, образованные срезанием углов компонентов, таких как двери и окна, из-за локальной концентрации напряжений. Ширина трещины является одним из важных параметров для оценки поврежденности фундамента свайной площадки. По ширине и распределению трещин можно судить о степени повреждения свайного фундамента при выемке котлована, о том, сильно ли пострадали его несущая способность и эксплуатационная функция, требуются ли защитные меры.

    3.4. Условия площадки

    Контейнерная железнодорожная логистическая станция построена в юго-западном углу железнодорожной логистической станции в городе на севере Китая, а некоторые строительные материалы сложены на южной центральной станции. На его северо-западе имеется бетонное покрытие толщиной 0,15 м с коксовым скоплением. Однако бетонное покрытие проседает неравномерно, бетонное покрытие повреждено и длительное время пропитывается водой. На поверхности юго-востока свалено большое количество строительных и бытовых отходов, а поверхность северо-востока покрыта слоем белого щелочного осадка, а поверхность представляет собой низменную воду.Кроме того, действующие склады железнодорожного логистического центра находятся в эксплуатации, а отвод земли и снос требуют дальнейшей координации. На площадке тяжелого резервуара есть 3 действующих трубопровода щелочного шлака, которые проходят через север и юг. Этот трубопровод для щелочного шлака используется уже 30 лет. Стенка трубы ржавая, много мелких отверстий, из которых вытекает щелочной шлак. Из-за сжатых сроков новая труба для щелочного шлака не может быть построена при усилении фундамента, и следует продолжать использовать старую трубу для щелочного шлака.Если проект не будет должным образом продуман, отклонения в контроле осадки фундамента в процессе строительства приведут к деформации трубы для щелочного шлака и повреждению дорог, большой утечке щелочного шлака, останову щелочных заводов и другим неизмеримым серьезным последствиям. (1) По данным инженерно-геологических изысканий слои грунта на территории железнодорожного логистического центра располагаются сверху вниз. Различные наполнители (в основном щелочной шлак, кирпичи и зольный шлак), пылеватая глина, ил, ил и пылеватая глина.Поверхностный смешанный грунт насыпи тонкий и не может играть роль удерживающего слоя; слой ила или илистой глины ниже примерно 20 м имеет высокое содержание воды, большой коэффициент пустотности и пластичность течения. Он относится к грунту средней и высокой сжимаемости с низкой прочностью, а деформация осадки большая. Поэтому основной целью армирования фундамента является повышение прочности и несущей способности грунта, контроль осадки фундамента и обеспечение устойчивости площадки железнодорожного логистического центра при строительстве и эксплуатации.После расследования содовый завод находится на южной стороне двора железнодорожного логистического центра. Примерно в 1 км к северу от двора железнодорожного логистического центра находится гора щелочного шлака, которая образовалась в результате накопления щелочного шлака, сбрасываемого щелочным заводом в течение 30 лет. Это причина существования трубы для щелочного шлака. Этот район образован дноуглублением и рекультивацией порта [17]. Чтобы сэкономить инвестиции и использовать отходы, щелочной шлак переворачивается на солнце и засыпается грунтом.Пластиковый щелочной шлак на поверхности вызван утечкой щелочного шлака. Перед армированием фундамента остатки щелочи, строительный мусор, бытовой мусор и гнилостные растения на поверхности должны быть удалены. В этом проекте почти 200 000 м 2 покрыты щелочным остатком, а мощность составляет 1,4 ~ 3,8 м. Стоимость удаления будет стоить 20~30 миллионов юаней. Поскольку щелочной остаток обладает хорошими армирующими характеристиками, слой щелочного остатка можно рассматривать как часть основы для обработки армирования, а не для удаления и утилизации

    4.Метод расчета деформации двора
    4.1. Расчет вертикальной деформации пласта в центральном разрезе
    4.1.1. Расчет осадки поверхности в центральном участке

    По собранным автором фактическим данным измерений осадки грунта глубокого котлована железнодорожного логистического центра функция распределения используется для оценки распределения осадки грунта за пределами котлована . Рассчитывается следующим образом:

    В формуле представляет собой долю площади поперечного сечения конструкции фундамента складской площадки железнодорожного логистического центра, на которую влияет уклон фундамента, к площади поперечного сечения всей модели; представляет собой площадь поперечного сечения конструкции фундамента складской площадки железнодорожного логистического центра под действием вертикального напряжения фундамента, занимающего всю модель. Соотношение площадей поперечного сечения модели: и , соответственно, представляют собой индекс сжатия и индекс отскока фундаментной конструкции двора железнодорожного логистического центра под влиянием уклона фундамента; представляет собой площадь круглого поперечного сечения фундаментной конструкции двора железнодорожного логистического центра; и представляет модель. Площадь всех продольных стальных стержней в горизонтальном сечении: и представляют собой внутренний и внешний радиусы круглого плоского сечения фундаментной конструкции склада железнодорожного логистического центра соответственно; представляет внешний радиус всех продольных стержней в модели, как правило; и представляет уклон фундамента.Степень эксцентриситета кольцевой секции модели: представляет дополнительный эксцентриситет базовой конструкции складской площадки железнодорожного логистического центра и представляет собой количество продольных стальных стержней в плоском сечении кольцевой конструкции модели, обычно .

    4.
    1.2. Расчет глубокой осадки грунта в центральном разрезе

    Из предыдущего текста видно, что деформация пласта имеет определенную расслоенность, но общий тренд деформации очевиден [18].Осадка глубокого грунта над дном котлована обусловлена ​​земляными работами и разгрузкой, а осадка передается вниз с поверхности. Тогда выражение процесса осадки глубинного грунта в центральном сечении будет следующим:

    Среди них представляет собой коэффициент неравномерности растяжения конструкции фундамента двора железнодорожного логистического центра под влиянием уклона фундамента; представляет собой отношение модуля упругости стального стержня в модели к модулю упругости бетонной конструкции тоннеля; представляет коэффициент усиления двора железнодорожного логистического центра сталью в конструкции фундамента; представляет собой отношение кольцевого плоского сечения модели к эффективному сечению стенки модели под влиянием уклона фундамента; представляет собой стандартный момент сжатия модели; представляет собой модель под действием сжимающего изгибающего момента откоса фундамента; представляет собой коэффициент влияния прогиба модели при длительном воздействии уклона фундамента; представляет осевую прочность на сжатие бетонной конструкции туннеля; представляет собой коэффициент армирования стального стержня конструкции туннеля, действующего на сжатие, на который влияет уклон фундамента; представляет собой напряжение арматуры тоннельной конструкции под влиянием уклона фундамента; и представляет собой коэффициент усиления сжатой арматуры модели под действием уклона фундамента.

    4.1.3. Расчет горизонтального поперечного смещения подпорной стенки центральной секции

    По статистике деформационных характеристик стенки котлована глубокого заложения двора железнодорожного логистического центра и анализу основного закона деформирования видно, что для глубокого фундамента ямы с большей жесткостью, такие как внутренняя опорная система из буронабивных свай, боковая часть подпорной конструкции осевой деформации обычно выпуклая. Следовательно, для определения горизонтального поперечного смещения подпорной стены используется многочлен, и выражение имеет вид

    Среди них представляет эффективную длину продольных болтов в модели конструкции туннеля; представляет собой прочность на сжатие продольных болтов в модели под влиянием уклона фундамента; и представляет изгибную жесткость продольных болтов в модели.

    4.1.4. Расчет деформации в любом положении глубокого котлована 3D

    Деформация глубокого котлована имеет очевидный пространственный эффект. Деформация угла ямки значительно меньше, чем средней части, но пространственный эффект изменяет только величину деформации, а не форму деформации [19]. Поэтому деформацию в других положениях можно оценить по деформации основного сечения по закону пространственной деформации.Получена функция распределения деформации поверхности параллельно направлению стенки котлована.

    В формуле , , представляет собой значение деформации типа интерфейса котлована в логистическом центре, представляет собой структурный фактор фактора конструкции фундамента двора и представляет тип интерфейса котлована в логистическом центре;

    4.2. Устойчивость окружающей среды котлована к дополнительным деформациям

    Фундаментная конструкция любой свайной площадки обладает определенной прочностью и может противостоять определенной дополнительной деформации.Допустимая деформация конструкции фундамента свайного двора относится к предельному значению деформации, которое может быть нормально использовано под влиянием деформации грунта [20]. Тяжесть последствий повреждения основания штабеля является основным основанием для классификации защиты фундамента. «Обобщенный» уровень поврежденности свайного фундамента подразделяют по функциональному повреждению свайного фундамента, который относится к определению «качественный» [21, 22].Обычно он делится на четыре уровня: фундамент свайного двора, функциональное повреждение, структурное повреждение и обрушение. Свайный фундамент влияет на внешний вид свайного фундамента, что приводит к видимому внешнему виду или «эстетическому» повреждению, обычно проявляющемуся в виде незначительной деформации или растрескивания засыпной стены или отделки [22]. Верхним пределом повреждения фундамента свайной площадки считаются широкие трещины в гипсовых стенах и широкие трещины в кирпично-бетонных или гладких стенах. В обычных условиях может потребоваться мелкий ремонт.Функциональное повреждение влияет на использование сооружения и реализацию его функций, приводя к непригодности к эксплуатации или функциональному повреждению, проявляющемуся в следующем: образование трещин, разрывы водопроводных труб, наклон стен и полов. В обычных условиях может потребоваться промежуточный ремонт. Все функции конструкции могут быть восстановлены после ремонтов, не связанных с конструкцией. Структурные повреждения влияют на устойчивость и безопасность конструкции. Обычно это означает, что основные несущие компоненты, такие как балки, колонны и несущие стены, имеют большие трещины или деформации, что приводит к повреждению конструкции или устойчивости и, как правило, требует капитального ремонта.Несущая способность фундамента свайного двора снизилась, и он превратился в полуразрушенное здание, которое нуждается в усилении, а некоторые части в капитальном ремонте. Часть или весь рухнувший дом рухнул и нуждается в восстановлении. Классификация по степени повреждения основания отвального участка относится к определению «количество».

    5. Механизм армирования свайного фундамента железнодорожного логистического центра

    После завершения расчета индекса деформации складской площадки полученные данные подсчитываются. Основная функция метода контроля деформации – замещение. Плохая почва фундамента принудительно выгружается сваебойной машиной и заменяется гравием с хорошими характеристиками. Свайно-земляной фундамент свайного двора логистического центра устроен так, как показано на рис. 1. к модулю деформации материала.

    Отношение напряжения тела сваи к связному напряжению грунта между сваями, то есть отношение напряжения сваи к грунту, обычно равно единице, и большая часть нагрузки будет приходиться на гравийную сваю [23]. Во-вторых, сменную сваю также можно использовать в качестве дренажного песчаного колодца. Когда выбранный материал сваи соответствует определенным требованиям, гравийная свая может образовать хороший дренажный канал в глиняном фундаменте, значительно сократить горизонтальный путь просачивания поровой воды, ускорить дренажную консолидацию мягкого грунта и стабилизировать осадку фундамента.Тем не менее, следует отметить, что требования к сортировке должны всесторонне учитывать многие условия, такие как объем гравия, материал сваи, насыпная плотность, максимальный размер частиц и фактическое положение склада. Это динамический стандарт, и требования к аттестации необходимо выдвигать после тщательного рассмотрения различных условий. В то же время в этой статье для достижения фактического эффекта материал сваи, требуемый сортировкой, должен соответствовать требованиям высокой прочности конструкции и высокой устойчивости к деформации.В-третьих, метод контроля деформации также имеет эффект динамической консолидации. В процессе формирования сваи из-за вибрации, продавливания и других причин будет возникать большое дополнительное поровое давление воды в грунте между сваями, что приведет к снижению прочности исходного грунта основания. После того, как свая будет завершена, с одной стороны, структурная прочность исходного грунта основания со временем будет постепенно восстанавливаться; с другой стороны, поровое давление воды будет передаваться на тело сваи и рассеиваться.В результате эффективное напряжение увеличивается, а прочность увеличивается и восстанавливается и превышает первоначальную прочность грунта [24]. Основным повреждением гравийной сваи является выпирание. Поскольку гравийная свая состоит из рыхлых частиц, она будет производить не только вертикальную деформацию, но и радиальную деформацию после выдерживания нагрузки и вызывать пассивное сопротивление окружающего связного грунта. Если прочность связного грунта слишком низкая, чтобы позволить гравийной свае получить требуемую радиальную опорную силу, тело сваи будет вздуто и повреждено, гравий будет вдавливаться в окружающий мягкий грунт, а эффект укрепления фундамента будет недостаточным. бедных.Коэффициент замещения ряда факторов, влияющих на эффект армирования метода управления деформацией, определяется расстоянием между точками набивки и диаметром тела сваи, что напрямую влияет на несущую способность фундамента железнодорожного логистического центра. Глубина армирования — это длина сваи, которая напрямую влияет на устойчивость к скольжению, осадочную деформацию и допустимую несущую способность. Производительность щебня влияет на угол внутреннего трения и дренажный эффект щебня [25]. Поэтому во время строительства необходимо строго контролировать строительные процедуры, влияющие на три вышеуказанных важных фактора, чтобы качество строительства соответствовало требованиям проекта. Принципиальная схема характеристик сдвига свайного фундамента представлена ​​на рисунке 2.


    Угол пересечения между поверхностью сдвига и горизонтальной плоскостью на определенной глубине фундамента железнодорожного логистического центра логистического центра равен .Если считается, что и гравийная свая, и грунт между сваями оказывают сопротивление сдвигу, можно получить сопротивление сдвигу основания штабеля. Интенсивность можно рассчитать как

    Среди них представляет прочность на растяжение, представляет максимальное зарегистрированное усилие на растяжение, представляет ширину узкой части резака и представляет толщину водонепроницаемого материала. При использовании гидроизоляционного материала в котловане железнодорожного логистического центра гидроизоляционная мембрана будет иметь определенное удлинение при разрыве [26], и удлинение при разрыве может быть выражено как

    Среди них представляет испытательную длину водонепроницаемого материала при его разрыве и представляет собой длину исходного водонепроницаемого материала. Компоненты котлована железнодорожного логистического центра соединяются друг с другом, гидроизоляционный материал производит определенное выдавливание [27, 28], гидроизоляционный материал равномерно нагружен с усилием 2400 Н, а прочность на сжатие составляет рассчитывается образец водонепроницаемого материала, который может быть выражен как

    Среди них представляет значение нагрузки при разрушении водонепроницаемого материала и площадь сжатия водонепроницаемого образца.После определения показателей тестирования физической производительности в соответствии с построенной платформой тестирования физической производительности строится формула расчета просачивания воды, которая может быть выражена как

    Среди них представляет собой общий поток через водонепроницаемый материал в единицу времени, представляет собой площадь поперечного сечения раствора через водонепроницаемый материал, представляет собой абсолютную проницаемость, представляет собой коэффициент динамической вязкости раствора, представляет собой перепад давления на обе стороны водонепроницаемого материала и представляет собой раствор на водонепроницаемом материале, который занимает длину водонепроницаемого материала [29].

    6. Экспериментальный анализ

    Для того, чтобы иметь возможность заниматься усилением фундамента крупного железнодорожного логистического центра, мы выбрали определенный участок в качестве испытательной базы для сравнения методов усиления фундамента. Методы армирования фундамента, подходящие для определенной области, сравниваются с точки зрения применимых условий, несущей способности армирования, максимальной глубины армирования, периода строительства армирования и стоимости, чтобы получить эффективный опыт обработки фундамента большой площади.

    В этой системе защиты котлована используются полностью закрытые заглубленные сваи в качестве водонепроницаемой схемы котлована, которая простирается до относительно водонепроницаемого слоя грунтового слоя. За исключением участка (место раскопок), который опирается на грунтовые гвозди, на участке равномерно используются монолитные сваи и предварительно напряженные анкерные тросы для формирования системы поддержки котлована. Схема армирования опорного плоского грунта показана на рисунке 3.


    6.1. Сравнение заполнителя трамбовочной ямы

    Чтобы определить эффективную глубину замены метода контроля деформации и эффект динамического уплотнения грунта между сваями, на ранней стадии проекта специально устроена испытательная площадка. Статистика количества заполнения трамбовочной ямы первая точка трамбовки, статистика строительства второй точки трамбовки количество заполненной трамбовочной ямы, как показано в таблицах 1 и 2. (M 3 ) ) Предлагаемый способ литература [12] Метод Литература [14] Метод


    1 10.89 12,63 13,54 2 10,56 12,96 13,98 3 10,58 12,65 13,45 4 10,34 12,87 13,67 5 5 9. 98 9.98 12.54 13.58 13.58 6 9.56 9.56 12.67 13.69 7 10.24 12,58 13,57 8 10,32 11,63 13,56 9 10,69 11,97 13,94



    Ударная точка № Количество заправки Ramming PIT (M 3 )
    Предлагаемый способ литература [12] Метод Литература [14] Метод

    1 8.65 10,21 11,31
    2 8,34 10,56 11,54
    3 8,69 10,45 11,47
    4 8,57 10,57 11,59
    5 5 70149 7. 56 10.57 10.57 11.54
    7.58 7.58 10.58 10.58 11.67
    7 7.34 10,34 11,57
    8 8,12 10,24 11,52
    9 8,01 10,54 11,57

    Как показано в Как видно из таблиц 1 и 2, в предлагаемом способе используется наименьшее количество набивного заполнителя приямка при тех же условиях, что позволяет минимизировать затраты и имеет высокую практическую применимость.

    6.2. Анализ осадки поверхности

    Скорость деформации поверхности уменьшается с увеличением времени.При рытье котлована скорость осадки больше; осадка грунта продолжает увеличиваться в процессе демонтажа; скорость деформации поверхности низкая при строительстве внутренней конструкции; и с постепенным увеличением прочности внутренней структуры осадка немного уменьшается, поверхностная деформация имеет тенденцию быть стабильной, а деформация в основном вызвана ползучестью грунта. Статистические данные о расчетах предлагаемым способом приведены в таблице 3.


    Стандартный расчет (мм) Глубина расчетов по поверхности (мм)
    24 часа 48 часов

    северо-восточный угол 30 10 9 10.34 5.34 5.34 5.34
    30 10.36 10.36 5.28
    30149 10 10.87 5,12
    Southwest угол 30 10,98 5,98
    East 30 12,54 5,64
    West 30 10,35 5,37
    ЮГ 30 30 10. 46 5.84 5.84 5.84
    10.34 10.34 5.64 5.64
    Промежуточные 30 10.54 5,12

    Как видно из табл. фактический спрос. Поверхностная осадка с течением времени постепенно сокращается, а при рытье котлована осадка постепенно стабилизируется.

    6.3. Анализ бокового смещения вершины сваи

    Горизонтальное смещение вершины сваи в поперечном сечении развивается со временем.Как и осадка грунта, горизонтальное смещение вершины сваи со временем уменьшается. Величина бокового смещения вершины сваи показана на рисунке 4.


    Как показано на рисунке 4, в течение одного месяца смещение вершины сваи при предлагаемом методе армирования находится в пределах стандартного диапазона, максимальное значение составляет всего 6 мм. , а смещение вершины ворса уменьшается с увеличением времени. Во время и после строительства смещение вершины грунтовой сваи контролируется в допустимых пределах, осадка свайного фундамента хорошо контролируется, эффект контроля деформации хороший, а эффект армирования стабилен.Смещение вершины ворса двух других методов намного превышает смещение метода расчета в этой статье, с максимальным значением 10 и 11 мм, и не показывает тенденцию к усадке. Таким образом, можно видеть, что метод проектирования в этой статье имеет хороший эффект и определенную прикладную ценность.

    7. Заключение

    Проект по усилению фундамента склада железнодорожного логистического центра является важной частью строительного проекта. Когда железнодорожный логистический центр укладывает план укрепления фундамента двора, если он может всесторонне и точно предсказать деформацию ограждающей конструкции, вызванную глубоким рытьем котлована и воздействием на окружающую среду, а затем принять экономичные и разумные планы поддержки и строительные меры. может эффективно уменьшить количество аварий с глубокими котлованами или избежать растраты ресурсов. Поэтому в данной работе предлагается метод, основанный на контроле деформации и термодинамике, для армирования свайного поля железнодорожного логистического центра. Путем анализа инженерно-геологических и гидрогеологических условий площадки рассчитана деформация станции, а также проанализирована несущая способность окружающей среды котлована на дополнительные деформации. Механизм усиления фундамента железнодорожного логистического центра реализовал усиление фундамента сортировочной станции.Экспериментальные результаты показывают, что этот метод может использовать наполнитель ямы с наименьшей трамбовкой, по крайней мере, 7,34   м 3 для реализации усиления фундамента в тех же условиях; максимальная осадка грунта составляет всего 5,98 мм; а максимальное боковое смещение вершины сваи составляет всего 6 мм, что может улучшить устойчивость базовой конструкции и максимально повысить качество проекта при условии обеспечения устойчивости конструкции фундамента и имеет определенную перспективу применения. Однако, поскольку в процессе проектирования в этой статье не учитываются дополнительные различия свайного фундамента железнодорожного логистического центра, это может повлиять на эффект усиления.Таким образом, это будет использоваться в качестве отправной точки для углубленного исследования в следующих исследованиях, чтобы лучше повысить устойчивость свайного фундамента.

    Доступность данных

    Наборы данных, использованные и/или проанализированные в ходе текущего исследования, можно получить у соответствующего автора по обоснованному запросу.

    Конфликт интересов

    Авторы заявляют, что эта статья не содержит конфликта интересов.

    Консолидированная арматура | Техасское пост-натяжение и арматура с 1976 года

    Консолидированная арматура | Техасское пост-натяжение и арматура с 1976 г.
    • Лучшее в Техасе.

      Consolidated Reinforcement предоставляет лучшие фундаментные услуги в любой точке Великого штата Техас

      ВЫУЧИТЬ БОЛЬШЕ
    • Экструзия.

      Мы экструдируем кабель пост-натяжения на месте, обеспечивая немедленное обслуживание и внимание.

      ВЫУЧИТЬ БОЛЬШЕ
    • Испытание почвы.

      CRILabs предоставляет комплексные полевые и лабораторные данные для более быстрого выполнения работ.

      ВЫУЧИТЬ БОЛЬШЕ
    • Строительная инженерия.

      Мы проектируем и проектируем коммерческие и жилые дома, работая с вами и вашими потребностями.

      ВЫУЧИТЬ БОЛЬШЕ
    • Армирование бетона.

      Мы устанавливаем фундаменты из натянутой и обычной арматуры, находя для вас наилучшее решение.

      ВЫУЧИТЬ БОЛЬШЕ

    Быстрый запуск с эффективным проектированием

    МЫ ГОРДИМСЯ СВОЕЙ РАБОТКОЙ. И ВЫ ТОЖЕ БУДЕТЕ.

    В компании Consolidated Reinforcement (CRI) мы экструдируем тросы с пост-натяжением. Тестируем почву. Мы составляем и проектируем планы. Укрепляем фундамент. И мы много работаем для вас.Потому что мы считаем, что вы начинаете гордиться чем-то только после того, как испачкаете свои ботинки и отдадите все, что у вас есть.

    Иногда проект кажется сложным, но мы никогда не отступаем перед трудностями. Когда сроки или бюджет сложны, мы всегда пытаемся найти способ. Потому что это наша работа.

    Как мастера, мы гордимся всей своей работой, будь то проектирование, сверление, проектирование, экструдирование, установка или армирование. Так что свяжитесь с нами сегодня. Нам не терпится гордиться тем, что мы делаем для вас.

    НАШИ УСЛУГИ

    НИКАКАЯ КОМПАНИЯ НЕ БУДЕТ БОЛЬШЕ ПРЕДНАЗНАЧЕНА.

    КАЖДЫЙ ДОМ МЕЧТЫ НАЧИНАЕТСЯ С НАС

    CRI БОЛЕЕ 40 ЛЕТ ЗАНИМАЕТСЯ ФУНДАМЕНТОМ И ПРЕВРАЩАЕТ МЕЧТЫ В РЕАЛЬНОСТЬ

    Семинар по основам обучения с подкреплением NeurIPS 2019

    Алгоритмы на основе динамического программирования (DP), которые применяют различные формы оператора Беллмана, доминируют в литературе по обучению с подкреплением без моделей (RL). В то время как DP является мощным, оценка функции ценности может колебаться или даже расходиться, когда аппроксимация функции вводится с данными вне политики, за исключением особых случаев. Эта проблема была хорошо известна на протяжении десятилетий (в литературе она упоминается как смертельная триада) и оставалась критической открытой фундаментальной проблемой в RL.

    Совсем недавно сообщество стало свидетелем быстро растущей тенденции, согласно которой задачи RL представляются как корректно поставленные задачи оптимизации, в которых предлагается правильная целевая функция, минимизация которой приводит к оптимальной функции значения.Такой подход, основанный на оптимизации, обеспечивает многообещающую перспективу, которая позволяет использовать зрелые математические инструменты для интеграции аппроксимации линейных / нелинейных функций с данными вне политики, избегая присущей DP нестабильности. Более того, перспектива оптимизации естественным образом расширяется за счет включения ограничений, регуляризации разреженности, распределенных мультиагентных сценариев и других новых настроек.

    В дополнение к возможности применять мощные методы оптимизации к различным задачам RL, особая рекурсивная структура и ограниченная исследовательская выборка в RL также естественным образом поднимают вопрос о том, можно ли разработать специализированные алгоритмы для повышения эффективности выборки, скорости сходимости и асимптотической выборки. производительность под руководством установленных методов оптимизации.

    Цель этого семинара — активизировать сотрудничество между сообществами обучения с подкреплением и оптимизации, расширяя границы с обеих сторон. Он предоставит форум для создания взаимодоступного введения в текущие исследования этой интеграции и позволит изучить последние достижения в области оптимизации для потенциального применения в обучении с подкреплением. Это также будет окно для выявления и обсуждения существующих проблем и перспективных проблем, представляющих интерес в обучении с подкреплением для сообщества оптимизации.

    • Крайний срок подачи: 10 сентября , 17 сентября 2019 г. ( 23:59 AOE )
    • Уведомления: 1 октября 2019 г.
    • Камера готова: 15 ноября 2019 г. ( 23:59 AOE )
    • Семинар: 14 декабря 2019 г.

    Нескольким авторам принятых работ мы предоставим студенческие путевки.

    Чтобы подать заявку на получение вознаграждения за поездку, отправьте следующую информацию по адресу [email protected] до истечения срока подачи заявок 28 октября 2019 г. :

    • Заголовок с [Заявкой OptRL 2019 Student Travel Awards].
    • Ваш бумажный идентификатор и название.
    • Краткая биография, не более одного абзаца.
    • Свидетельство о статусе студента, например, ксерокопии студенческого билета или веб-сайта университета.

    Мы благодарим нашего спонсора за возможность проведения этого семинара:

    Организаторы

    Программный комитет

    • Алех Агарвал
    • Зафарали Ахмед
    • Кавош Асад
    • Марлос К. Machado
    • Jianshu Chen
    • Yinlam Chow
    • Adithya Devraj
    • Thinh Doan
    • Simon Du
    • Yihao Feng
    • Roy Fox
    • Matthieu Geist
    • Saeed Ghadimi
    • Shixiang Gu
    • Botao Hao
    • Nan Jiang
    • Ajin Joseph
    • Donghwan Lee
    • Alex Lewandowski
    • Vincent Liu
    • Rupam Mahmood
    • Jincheng Mei
    • Ofir Nachum
    • Gergely Neu
    • Mohammad Norouzi
    • Andrew Patterson
    • Yash Satsangi
    • Matthew Schlegel
    • Karan Singh
    • Ziyang Tang
    • Valentin Thomas
    • Sergio Valcarcel Macua
    • Junfeng Wen
    • Zheng Wen
    • Adam White
    • Tengyang Xie
    • Zhuoran Yang
    • Shangtong Zhang
    • Tuo Zhao

    For questions, please contact us: [email protected] ком

    Типы армирования фундаментов

    Различные типы арматуры в фундаментах или типы сетки, используемые в фундаменте: —

    Существует несколько типов армирования фундаментов. Армирование должно быть предусмотрено в фундаментах для требований по натяжению. Обычно процент армирования в фундаментах должен оставаться в пределах от 0,5% до 0,8%. На основе анализа нагрузки инженер-строитель проектирует тип сетки в фундаменте.Ниже приведены сведения о типах сетки (армирования), применяемой на нескольких типах фундаментов или фундаментов.

    Обычно встречаются четыре различных типа арматуры в фундаментах или фундаментах:?

    1. Плоская сетка: этот тип сетки обычно реализуется на ровном, изолированном или комбинированном фундаменте. Это особенно полезно для малоэтажных зданий. Прежде чем использовать простую сетку для высотных зданий, следует проанализировать нагрузку в соответствии с этой сеткой и определить, соответствует ли тип сетки нагрузке или нет.

    В этом типе столбцы располагаются в виде сетки. Он может содержать стержни различного диаметра и расстояния между ними в любом направлении. Расстояние может варьироваться или не изменяться в обоих направлениях.

    2. Сетка с крючками (Hook Mesh): Подходит как для малоэтажных, так и для многоэтажных зданий. Фундамент армирован сеткой, а стержни расположены с крюками на концах сетки. Идеальное крепление арматуры можно получить, загнув концы стержней. Обычно стандартная длина крюка составляет 10D, где D обозначает диаметр стержня.

    3. Фундамент Сетка на глубину Фундамент: Имеет сходство с Фундаментом. При этом типе фундамента стержни загибаются на концах на высоту фундамента. Бетонное покрытие толщиной от 1 до 4 дюймов должно быть уложено со всех сторон фундамента.

    4. Сплошная сетка: этот тип сетки идеально подходит для плотного основания. Сплошной фундамент подходит, когда несущая способность грунта очень низкая. В этом типе сетка разделена на две части, такие как верхняя сетка и нижняя сетка.

    Первоначально сетка дна укладывается на блоки покрытия, концы сетки дна загибаются под углом 90 градусов до высоты 50D, где D — диаметр стержня.После этого верхняя сетка соединяется с нижней сеткой в ​​противоположном направлении. Кроме того, верхняя сетка, эквивалентная нижней сетке, изогнута на 90 градусов, но дополнительная планка 50D не устанавливается, так как она уже установлена ​​на нижней сетке.

    Дополнительная планка 50D устанавливается либо на нижнюю, либо на верхнюю сетку.

    Одинарное кольцо или двойные кольца крепятся с верхней и нижней сеткой для сохранения надлежащего каркаса. Кольца позволяют стальной арматуре не деформироваться ни в какую сторону.Наименьший диаметр стержней, используемых для колец, должен быть 6 мм.

    В сетке с одним кольцом кольца располагаются только в одном направлении, горизонтальном или вертикальном, а в системе с двойным кольцом кольца располагаются в обоих направлениях.

    Необходимо принять во внимание следующие моменты:

    1. Бетонное покрытие варьируется от 1 до 4 дюймов в зависимости от размера фундамента.
    2. Длина крюка в сетке крюка всегда равна 9D, где D означает диаметр стержня.
    3. Дополнительный стержень располагается либо на верхней, либо на нижней сетке, длина дополнительного стержня составляет 50D.

    Армирование стены бетонного фундамента | БРАНЗ Сборка

    NZS 3604:2011 Здания с деревянным каркасом В пункте описывается армирование стен фундамента из монолитного бетона и бетонной кладки, используемое в сочетании с системой свайного фундамента, поддерживающей легкую конструкцию с деревянным каркасом — см. параграф 6.11.7 и рисунков 6.13, 6.14 и 6.15 стандарта.

    Основы армирования

    Армирование обычно состоит из деформированных стержней диаметром 12 мм (D12). Использование деформированных стержней, имеющих неровную поверхность, создает хорошее сцепление между арматурой и бетоном. Они устанавливаются как горизонтально, так и вертикально с интервалами в зависимости от:

    • высоты стены
    • того, является ли стена монолитным бетоном или бетонной кладкой
    • должна ли стена поддерживать одно- или двухэтажное строительство
    • стена консольная или нет.

    Детали для армирования на месте бетонные и бетонные кладки основания стены обобщены в таблице 1 и показаны на рисунках 1 и 2.

    таблица 1 Усиление для фундамента стены

    9015 0 12 мм на расстоянии между центрами D1440 в обе стороны (см. рис. 2)
    Стена Фонда
    Настенные на стене Настенные
    in Situ Бетон 1-х этажный здание (стена не консоли) 1 / d12 * D12 с межосевым расстоянием 450 мм плюс один D12 наверху для стен высотой > 1 м D12 с межосевым расстоянием 600 мм для стен высотой > 1 м
    2-этажное здание (стена без консоли) 2/D12 D12 при межосевом расстоянии 450 мм плюс один D12 вверху для стен высотой > 1 м D12 при межосевом расстоянии 500 мм для стен высотой > 1 м
    1- или 2-этажное здание (консольная стена) D12 @ 400 мм между центрами в обе стороны (см. рис. 2) Один D12 @ 400 мм между центрами плюс один D12 вверху D12 @ 400 мм между центрами максимум
    Бетонная кладка   Одноэтажное здание (стена неконсольная) 1/D12* Один D12 вверху и один D12 посередине для стен высотой > 1 м D12 @ 800 мм между центрами

    49
    99999 2-этажное здание (стена без консоли) 2/D12 D12 на средней высоте для стен высотой > 1 м и D12 наверху D12 на расстоянии 800 мм между центрами
    Консольная стена D12 @ 800 мм между центрами D12 @ 400 мм между центрами

    * 2/D12, где фундаментная стена поддерживает каменную облицовку.

    Рис. 1 Армирование стены монолитного фундамента одноэтажного дома. Рисунок 2 Армирование консольной стены фундамента 1 или 2 этажа.

    В сочетании с бетонными плитами на цокольных этажах

    NZS 3604:2011 содержит детали армирования для фундаментов по периметру в сочетании с бетонными плитами на цокольных этажах, поддерживающих легкую конструкцию – см. рисунки 7.13(B), 7.14(B) и 7.14(С) стандарта.

    Стандарт также содержит сведения об армировании, если комбинированный фундамент по периметру/бетонная плита на первом этаже также поддерживает облицовку из каменной кладки – см. рис. 7.15(В), 7,16(В) и 7,16(С).

    Детали армирования комбинированных плит фундамента/бетонных перекрытий приведены в таблице 2 и показаны на рисунках 3 и 4. 7.14(А), 7.15(А) и 7.16(А) стандарта. Теперь все бетонные плиты на цокольных этажах должны быть усилены, а арматура плиты привязана к арматуре фундамента по периметру.

    Таблица 2 Усиливание для комбинированного фундамента / бетонный пол плита

    9082

    3 Рис. 3 Армирование кромки монолитного бетонного фундамента для 1 или 2 этажей. Рис. 4 Армирование кромки фундамента из бетонной кладки для 1 или 2 этажей.

    Нахлест и изменение направления

    Если горизонтальные арматурные стержни меняют направление и в других ситуациях, когда они должны быть наложены внахлест, нахлест должен составлять не менее 500 мм. На углах нахлесты должны быть не менее 500 мм в каждом направлении, как показано в NZS 3604:2011, рисунок 6.15(a).

    Арматура внахлест должна быть связана черной отожженной стальной проволокой диаметром 1,6 мм, которая является мягкой и легко гнется, на каждом конце нахлеста и через равные промежутки между ними.

    Хомуты и отводы

    Если в основаниях комбинированных фундаментных стен/бетонных плит на грунтовых перекрытиях требуются пары горизонтальных арматурных стержней, они должны быть соединены хомутами. Хомуты формируются из арматурных стержней Р10 (гладких), установленных с шагом 400 мм и связанных стальными стяжками в местах соединения арматуры и хомутов (см. рис. 4). Простые арматурные стержни, используемые в качестве хомутов, имеют минимальный диаметр изгиба, в два раза превышающий диаметр стержня.

    Изгибы в деформируемой продольной арматуре, образующие крюк или образующие прямой угол, должны быть не менее пятикратного диаметра стержня – например, минимальный диаметр изгиба для деформируемой арматуры диаметром 12 мм составляет 60 мм.

    Прочие требования к армированию

    Прочие требования к армированию фундаментных стен и фундаментов:

    • Ступенчатые фундаменты должны иметь дополнительное армирование в соответствии с NZS 3604:2011, рисунок 6. 12 (см. рисунок 5).
    • Там, где бетон или бетонная кладка упираются в землю, армирование должно иметь минимальный слой бетона 75 мм.
    • Проемы в фундаментных стенах размером более 300 мм в любом направлении должны иметь по одной обрезной планке D12 с каждой стороны проема. Эти стержни должны выступать не менее чем на 600 мм за каждый угол проема. При глубине перемычки менее 650 мм планки для обрезки косяка должны быть согнуты у их вершин на расстоянии 60 мм от верха бетона.
    Рис. 5 Ступенчатые стены фундамента.
    Викторина

    1. Арматура деформируемая для бетонных и бетонных каменных фундаментных стен по НЗС 3604:2011 это:
    а. 8 мм в диаметре.
    б. 10 мм в диаметре.
    с. 12 мм в диаметре.
    д. 16 мм в диаметре.

    2. Деформированные стержни используются потому, что они:
    a. легче скользить по бетону.
    б. образуют хорошее сцепление с бетоном.

    3. Нахлесты до горизонтальной арматуры D12 должны быть не менее:
    a. 300 мм.
    б. 500 мм.
    с.700 мм.
    д. 1000 мм.

    4. Минимальный диаметр изгиба арматуры R10 для хомутов:
    а. 20 мм.
    б. 55 мм.
    с. 60 мм.
    д. 65 мм.

    Ответы: 1. в  2. б  3. б  4. а

    Скачать PDF

    Алиде Элкинк

    Внештатный технический писатель, Веллингтон

    Посмотреть все статьи Алиде Элкинк

    Статьи верны на момент публикации, но с тех пор могут устареть.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.

    Усилитель
    Phicking (база основания стены) горизонтальный (Вершина стены фундамента) вертикальный LAP (сетка и подкрепление сетки)
    in situ бетон (1 или 2 этажа) два D12 один D12 (TOP) R10 @ 600 мм Центры 300 мм 300 мм
    in situ Бетон (1 или 2 этажа поддержки каменных шпон) два D12 (размещены горизонтально) Один D12 (TOP) R10 @ 600 мМ центры 400 мм
    Бетонная кладка (1 или 2 этажа, несущие облегченную облицовку) Два D12 (размещены по горизонтали Один D12 (сверху) R10 @ 600 мм между центрами (зацепляется за горизонтальную арматуру в основании в разных направлениях – см. рис. 4) 300 мм
    Бетонная кладка (1 или 2 этажа шпон) Два D12 (расположены горизонтально) Один D12 (сверху) R10 @ 600 мм между центрами (зацеплены за горизонтальную арматуру в основании в разных направлениях – см. рис. 4) 400 мм
