Арматура для ленточного фундамента диаметр: Расчет арматуры для ленточного фундамента частного дома

Диаметр арматуры для ленточного фундамента

Содержание

• 1 Характеристики ленточной несущей конструкции
• 2 Выбор металлических прутьев
  • 2.1 Схема армирования
• 3 Расчет арматуры для ленточного основания

Диаметр арматуры для ленточного фундамента требует обязательный расчетов под будущее строение, результат которых покажет точное достаточное сечение армированных прутьев. В данном расчете учитываются две группы предельных значений по жесткости и прочности.

Строительство зданий и сооружений начинается с проведения расчета и закладки основания. Причем продолжительность службы строения, а также его надежность и прочность в полной мере зависят от точности выполнения расчета.

Фундамент – это основа всех капитальных строений. Он служит для перераспределения на почву принимаемой нагрузки. Верхняя поверхность фундамента называется обрезом, она играет роль основания для стен, нижняя же плоскость, называемая подошвой, распределяет полученные нагрузки.

Характеристики ленточной несущей конструкции

Сегодня в сфере строительства широкое распространение получил фундамент, выполненный из железобетона. Благодаря простой технологии такой тип основания можно легко смонтировать, не используя при этом спецтехнику и грузоподъемные механизмы. Главное, правильно подобрать сечение, определить заглубление, диаметр арматуры для ленточного фундамента.

Широкое распространение основание ленточного типа получило из-за того, что его можно обустроить практически на любом типе почвы, а также благодаря большому сроку службы – около 150 лет. Эти показатели обеспечиваются качеством бетонной смеси и эффективно выполненным армированием.

Бетон, невзирая на его высокие эксплуатационные характеристики, является хрупким стройматериалом, поэтому даже при малых движениях он подвергается разрушению. Армирование предназначено для придания бетону особой пластичности и выполняется с помощью стальных прутьев. Для того чтобы улучшить сцепление с бетонной смесью основная часть поверхности прутьев выполняется ребристой.

Выбор металлических прутьев

Расчет общей нагрузки, распределяемой на основание, а также выбор диаметра арматуры осуществляется в процессе проектирования здания. Какое же сечение считается оптимальным?

В основном в строительстве применяется стальной прут диаметром 10−12 мм, но встречается и аналоги 14 сантиметров. В редких случаях при возведении легких построек на не пучинистых почвах применяют арматуру, толщина которой 8 мм.

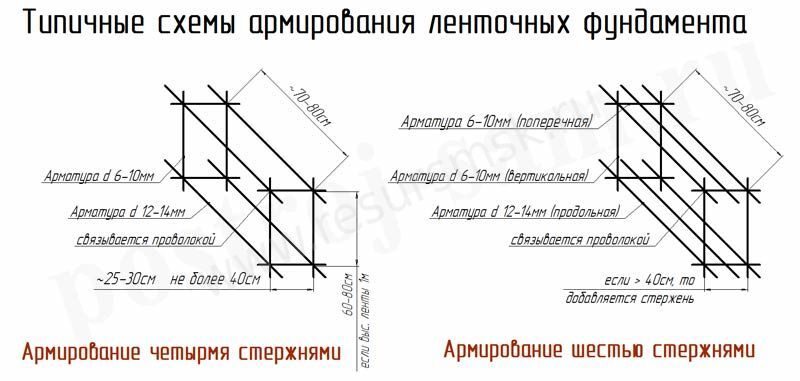

Схема армирования

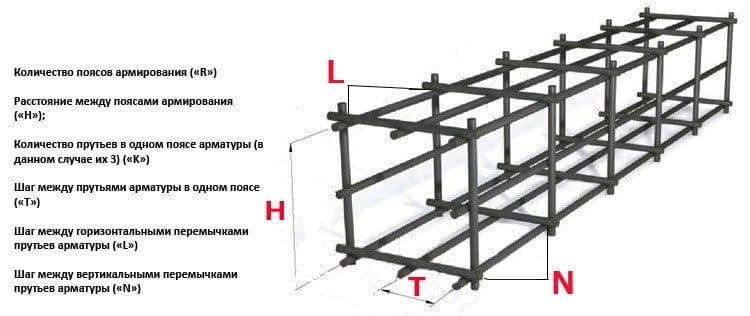

Дабы придать особую прочность фундаменту необходимо укрепить обе его плоскости. С этой целью сооружают металлический каркас, состоящий из двух горизонтальных рядов металлических прутьев, и соединенных между собой вертикальными перемычками.

Горизонтальные прутья, расположенные продольно, принимают на себя основную нагрузку, а горизонтальные, расположенные поперечно, наряду с вертикальными прутьями придают основанию дополнительную прочность. На практике, достаточно использовать четыре продольных горизонтальных прута – два снизу и два сверху.

Допустимо в качестве вертикальных перемычек использовать гладкие прутья. Расстояние между соседними вертикальными перемычками должно быть одинаковым и лежит в пределах 0,3−0,8 м.

Важно знать, что расстояние между горизонтальными соседними прутьями, расположенными продольно, должно быть не менее 0,3 м, а для защиты материала от коррозии арматуру на 5 см заглубляют в бетонный раствор.

Расчет арматуры для ленточного основания

Расчет диаметра арматуры для ленточной несущей строительной конструкции может выполнятся по следующей формуле:

Ширину ленты (см) * Высоту ленты (см) * 0.1% = необходимая площать сечения арматуры.

Пример: Ширина 100 см * Высота 50 см * 0. 1% = 5 квадратных сантиметра

Если схема армирования выбрана, то приступают к расчету нужного для строительства материала. Следует определить, какое количество стального прута потребуется. Для этого к периметру новостройки прибавляют сумму длин всех стен, которые будут стоять на основании, и умножить полученный результат на указанное в схеме количество прутьев.

Когда нет возможности приобрести прутья заданной длины, и застройщик решает соединять отрезки, то выполнять это следует с метровым нахлестом. Нахлест также учитывается при выполнении расчетов.

Крайне редко можно приобрести стальной прут необходимой длины. В основном такой товар продается на вес. Для точного определения длины прута относительно веса, достаточно обратиться за помощью к справочнику, где указана таблица расчета арматуры.

Многие крупные заводы, выпускающие металлический прокат, соблюдают требования государственного стандарта, в котором указан вес одного погонного метра каждого изделия. Укажем вес арматуры в зависимости от его диаметра:

• 8 кв. мм – 0,222 кг/м.
• 10 кв. мм – 0,395 кг/м.
• 12 кв. мм – 0,888 кг/м.
• 14 кв. мм – 1,210 кг/м.

Особую значимость имеет способ соединения конструкционных составляющих. Большинство застройщиков ошибаются, считая, что конструкция станет намного крепче, а основание надежнее, если стальную арматуру соединить между собой при помощи электросварки.

Не всем застройщикам известно, что в процессе электросварки структура металла изменяется, что со временем может привести к нарушению целостности каркаса. Поэтому для фиксации стальных прутьев между собой желательно применять вязальную проволоку. Крепление арматуры осуществляется при помощи специального вязального крючка.

Необходимо помнить, что при строительстве крупного сооружения либо возведении здания на слабых, подвижных почвах горизонтальная арматура, расположенная продольно, укладывается по 3−4 прута в отдельно взятом поясе.

Диаметр арматуры для ленточного фундамента, пример расчета, вес п.м

Секрет прочности железобетонных конструкций состоит в работе стального каркаса на растяжение и бетона на сжатие. Простая аналогия — попробуйте растянуть обычную проволоку, скорее всего, ничего не выйдет, а вот сжать ее легко. Особенно важен армокаркас для малозаглубленного ленточного фундамента, так как из-за процессов, происходящих в верхних слоях грунта, он может прогнуться и треснуть. Экономить в этом деле бессмысленно, зато сберечь деньги и время можно, зная нюансы расчета и заказа стройматериалов.

Оглавление:

1. Сечение арматурного прута
2. Технология упрочнения фундамента
3. Расчет необходимого количества
4. Способы вязки

Диаметр прутьев

Обычно для основания дома используют ребристые стержни для продольного армирования и гладкие для поперечного с сечением от 6 до 14 мм классов A-I‒A-III. Нормативные документы определяют их минимальный диаметр:

• Продольная менее 3 м — 10 мм.
• Продольная более 3 м — 12.
• Поперечная высотой менее 80 см — 6 мм.
• Поперечная высотой более 80 см — 8.

В строительстве нельзя составить универсальный проект, каждую проблему решают индивидуально, рассчитывая нагрузки на конкретный элемент. По СНиП 52‒01‒2003 общее сечение железного каркаса должно быть не менее 0,1 % от площади сечения конструкции. Также на выбор арматуры для фундамента влияют тип почвы и вес дома. Поэтому возможно только дать общие рекомендации.

Стержни 14 мм используют для тяжелых строений на проблемных грунтах, например, для фундамента под кирпичный дом. Для бани или гаража на нормальной почве более чем достаточно армокаркаса, сделанного по минимальным параметрам. При неправильной схеме и вязке никакой диаметр не спасет постройку.

В интернете легко найти калькуляторы для расчета, но с их помощью не всегда возможно подобрать оптимальный вариант, кроме того, грунт и вес дома никто не учитывает. Программа выдаст один и тот же результат для фундамента одноэтажного дома из дерева и двухэтажного строения из пенобетона, если у них одинаковая площадь.

Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

Расчет арматуры

Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

Вязка

Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

Автоматизированное армирование ленточного фундамента v1.0 в ALLPLAN

Автоматическая полоса Армирование фундамента

Было бы неплохо иметь инструмент для «ленточного фундамента», без необходимости стены, к которой можно прикрепить фундамент. Мы понимаем, что многие люди моделируют ленточные фундаменты как опорные плиты, делая наброски контуров каждого элемента. Пользователям было бы проще и легче задать ширину и глубину ленточного фундамента, а затем щелкнуть между двумя точками, чтобы создать ленточный фундамент.

приступим к делу

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. ALLTO настроил дружественный интерфейс, и все, что вам нужно сделать, это ввести данные для создания ленточного фундамента. Работу можно выполнить за несколько минут.

Поперечный разрез

На вкладке « Поперечное сечение» можно определить защитный слой бетона, высоту, ширину и отметку дна фундамента.

Переключить слой между поперечным и продольным стержнем. И изменение оси позиционирования, чтобы упростить определение армирования.

Поперечный стержень

Поперечный стержень может быть штифтом или узким хомутом. Вы можете определить длину крюка, угол крюка и диаметр для Close Stirrup. Расстояние может быть определено для 3 областей с различным интервалом.

Продольный арматурный стержень

Продольный арматурный стержень может быть создан с помощью интервала или номера. Вы можете добавить хук и определить смещение, если это необходимо. Верхняя продольная арматура также поддерживается.

Для длинного ленточного фундамента задайте максимальную длину и длину внахлестку, чтобы автоматически обрезать арматуру.

Боковая арматура

Также поддерживается боковая арматура.

Стартовая арматура

На вкладке «Старт» можно указать ширину стены, защитный слой бетона и длину стартера.

• Вы можете выбрать 3 типа начального арматурного штифта, форму 1 L или форму 2 L.
• Можно выбрать, следует ли адаптировать начальный стержень к продольному стержню.

Сохранить и загрузить в избранное

Вы можете сохранить введенные данные в качестве избранного файла для последующего использования. Загрузка любимого файла для быстрого определения всех входных данных.

Изменение, редактирование и обновление

Быстрое определение некоторых параметров с помощью кнопки.

• Выберите Фундамент и Стена выше, чтобы получить геометрию. Определены ширина, длина и высота позиционирования фундамента.
• Ширина стены определена, и стена размещена в центре фундамента.

Секция

Ленточный фундамент (ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн построены в центре над ними.

Маркировка

Дважды щелкните кнопку «Обновить» и введите имя позиции элемента PythonPart, который вы хотите обновить.

Настройка

• Настройка языка и единиц измерения
• Настройка марки стали и поперечного сечения
• Настройка слоя

Ускорьте работу инженеров-строителей

Индивидуально по вашему запросу

Все, что делает Engineer лучше

Персональная поддержка для защиты ваших преимуществ BIM

Мы ценим каждого клиента и стремимся удовлетворить потребности каждого человека и компании.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

• Помощь в загрузке, установке и активации
• Краткие советы и устранение любых проблем с программным обеспечением
• Регулярные обновления продукта, своевременные исправления
• Новые версии (и предыдущие, если требуется)

Получить техническую поддержку >>

ЭЛЕКТРОННАЯ ПОМОЩЬ

• Руководства пользователя и документация
• Пошаговые видеоуроки
• Советы экспертов в нашем блоге
• Онлайн-вебинары

ОНЛАЙН-ОБУЧЕНИЕ ПОЛЬЗОВАТЕЛЕЙ ALLPLAN

основных моментов и полезных советов

Виды армирования фундамента. Требования к арматурным деталям. Технические особенности монтажа арматуры для различных конструкций фундамента.

Бетон превращается в железобетон за счет армирования фундамента . Специфическая конструкция железобетонных фундаментов позволяет им воспринимать нагрузки, направленные не только на сжатие, но и на изгиб и растяжение.

Как правильно армировать фундамент

Во-первых, арматурные стержни должны быть чистыми, без грязи и мусора. Только чистая арматура хорошо сцепляется с бетоном. Каркас имеет два вида детализации (для определенных целей): оперативную и распределительную. Назначение эксплуатационного армирования состоит в восприятии внешних нагрузок и собственного веса здания. Распределительное армирование распределяет нагрузку на весь каркас.

Соединение между фитингами осуществляется сваркой или пучками проводов. Из соображений надежности чаще применяют сварку. Но если предполагаемая нагрузка на фундамент небольшая, можно обойтись вязальной проволокой. В основном арматурный каркас крепится по углам фундамента. Если диаметр арматурных стержней не менее 25 мм, их скрепляют точечной сваркой или проволокой. Если их диаметр превышает 25 мм, применяется дуговая сварка.

Помните: по всему каркасу не менее половины стыков арматуры должны быть загерметизированы; в углах рекомендуется соединить все стыки.

Если ваша арматура имеет диаметр не более 40 мм, соединение выполняется с накладкой, при этом сварной шов не должен быть слишком коротким, иначе крепление может быть разрушено. Для любого типа фундамента лучше использовать ребристые стержни, так как они прочно соединены с бетоном.

Если будущий одноэтажный дом легкий и узкий, можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), необходимо использовать арматуру 12 мм.

Армирование монолитных ленточных фундаментов

В зависимости от ширины и высоты ленточного фундамента армирование может выполняться в два и более слоев сетки с шагом 6-10. При работе с типовым ленточным монолитным фундаментом шириной 16 дюймов и высотой 20 дюймов горизонтальная и вертикальная сетчатая отсыпка может составлять 4-6 дюймов со всех сторон. В случае высокого фундамента вертикальное расстояние между горизонтальными стержнями арматуры может составлять от 12 до 16 дюймов.

Горизонтальное расстояние между вертикальной арматурой может быть равно 12 дюймам или более, а расстояние до края бетона составляет ? — по 4 с каждой стороны. В результате количество армирующих сеток и шаг между ними рассчитывают исходя из нагрузки на фундамент.

Армирование фундамента сваи

Армирование фундамента сваи достаточно просто. Здесь достаточными деталями армирования фундамента являются 4-6 длинных ребристых стержней арматуры и несколько тонких гладких стержней для их точного связывания. Длинный стержень должен иметь диаметр 10-12 мм, для гладкого достаточно 6 мм. Если пирс слишком узкий (например, 5 дюймов), его можно усилить двумя стержнями. При длине пирса 5-7 футов арматурные стержни можно связывать на расстоянии 16-20 дюймов. Если фундамент строится под тяжелое здание, то стыки должны быть заварены. Армирование фундамента простенка делается так, чтобы после заливки бетона брусья выступали на 4-8 сантиметров. Таким образом, к нему удобно приклеивать детали арматуры ростверка.

Свайный фундамент армирован аналогично столбчатому фундаменту. Разница лишь в том, что вертикальная арматура располагается по кругу, а не по квадрату. Можно использовать 3-5 прутков диаметром 10 мм.

Технология армирования фундамента

Процесс возведения армированного фундамента в целом не сложен, конечно, если вы уже определились с размещением арматуры.

Сначала подготовьте арматурные стержни необходимой длины, в том числе тонкие стержни для вязки. Стержни согнуты для установки в углах.

В траншею, вырытую под фундамент, на песчаное основание укладывают арматурные стержни нижнего ряда. Чтобы обеспечить необходимое расстояние между будущим фундаментом и брусьями, последние просто укладываются на заложенные в песок кирпичи. Стержни связаны между собой в единую нить по длине, а также поперек в горизонтальной плоскости. При этом строго соблюдают расстояние между несущими стержнями по ширине и выравнивают части каркаса по осям фундамента.
