Арматура для фундамента диаметр: Расчет арматуры для ленточного фундамента частного дома

Диаметр арматуры для ленточного фундамента, пример расчета, вес п.м

Секрет прочности железобетонных конструкций состоит в работе стального каркаса на растяжение и бетона на сжатие. Простая аналогия — попробуйте растянуть обычную проволоку, скорее всего, ничего не выйдет, а вот сжать ее легко. Особенно важен армокаркас для малозаглубленного ленточного фундамента, так как из-за процессов, происходящих в верхних слоях грунта, он может прогнуться и треснуть. Экономить в этом деле бессмысленно, зато сберечь деньги и время можно, зная нюансы расчета и заказа стройматериалов.

Оглавление:

1. Сечение арматурного прута
2. Технология упрочнения фундамента
3. Расчет необходимого количества
4. Способы вязки

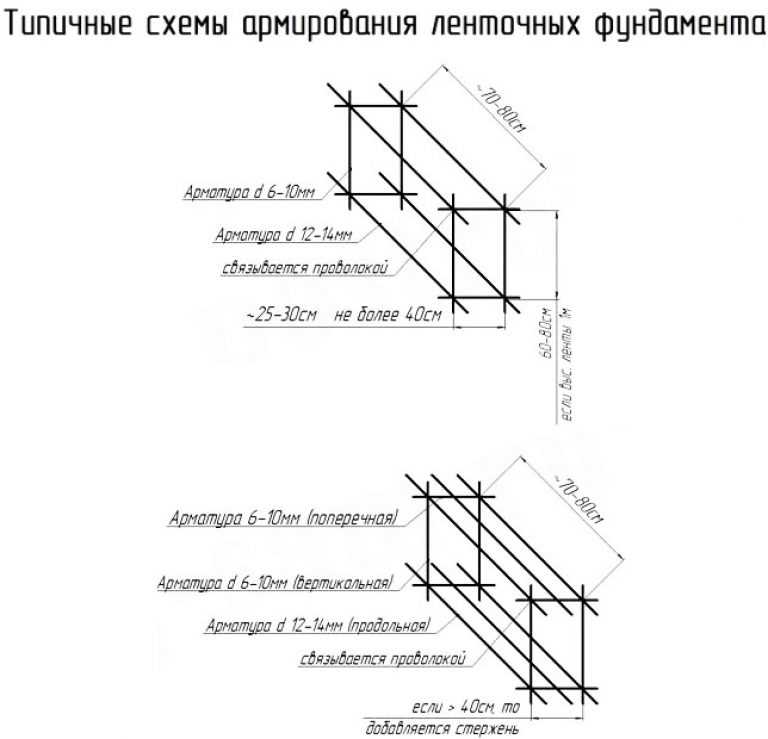

Диаметр прутьев

Обычно для основания дома используют ребристые стержни для продольного армирования и гладкие для поперечного с сечением от 6 до 14 мм классов A-I‒A-III. Нормативные документы определяют их минимальный диаметр:

• Продольная менее 3 м — 10 мм.
• Продольная более 3 м — 12.
• Поперечная высотой менее 80 см — 6 мм.
• Поперечная высотой более 80 см — 8.

В строительстве нельзя составить универсальный проект, каждую проблему решают индивидуально, рассчитывая нагрузки на конкретный элемент. По СНиП 52‒01‒2003 общее сечение железного каркаса должно быть не менее 0,1 % от площади сечения конструкции. Также на выбор арматуры для фундамента влияют тип почвы и вес дома. Поэтому возможно только дать общие рекомендации.

Стержни 14 мм используют для тяжелых строений на проблемных грунтах, например, для фундамента под кирпичный дом. Для бани или гаража на нормальной почве более чем достаточно армокаркаса, сделанного по минимальным параметрам. При неправильной схеме и вязке никакой диаметр не спасет постройку.

В интернете легко найти калькуляторы для расчета, но с их помощью не всегда возможно подобрать оптимальный вариант, кроме того, грунт и вес дома никто не учитывает. Программа выдаст один и тот же результат для фундамента одноэтажного дома из дерева и двухэтажного строения из пенобетона, если у них одинаковая площадь.

Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

Расчет арматуры

Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

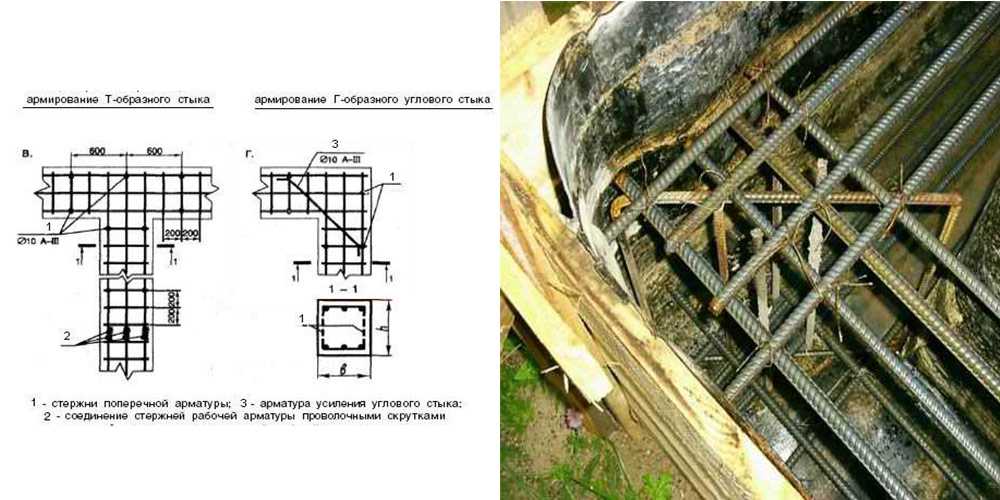

Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

Вязка

Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

Арматура для фундамента 10 мм: виды и расчет количества

Ни одна постройка, будь то небольшой дачный домик или гигантский небоскрёб, не может обойтись без фундамента. Основной же конструктивной частью монолитного фундамента является внутренний каркас, монтируемый из арматуры. Согласно данным лабораторных испытаний, внутренний каркас в разы увеличивает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «хождении» грунта.

Содержание

• 1 Виды арматуры, применяемой для монолитных фундаментов
• 2 Расчёт количества арматуры в каркасе
  • 2.1 Пример расчета
• 3 Разновидности 10-мм арматуры

Виды арматуры, применяемой для монолитных фундаментов

На современном строительном рынке представлен огромный ассортимент различной арматуры. Она различается по своему диаметру, материалу изготовления, технологическим особенностям. При строительстве частных домов наиболее распространённым является ленточный заливной фундамент. При его заливке самым востребованным является прокат диаметром от 8 до 12 мм, реже – до 16 мм. Наиболее же распространённый вариант для устройства фундамента – прокат сечением 10 мм.

При создании каркаса ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально отвечает технологическим требованиям СНиП для лёгких построек. Она обладает достаточной прочностью, и в то же время – умеренной ценой. Таким образом, её использование позволяет застройщику получить достаточно прочный каркас, в то же время избежав перерасхода сметных средств.

Выбор диаметра полностью зависит от предполагаемых нагрузок. Поэтому, для возведения прочного основания постройки нужно не ошибиться с определением необходимого диаметра, а также количества ниток.

Расчёт количества арматуры в каркасе

Особенности использования 10-мм стального проката даны в таблицах строительных нормативов (СНиП). Согласно этим нормам, отношение площади сечения каркаса к общей площади сечения фундамента должна составлять 1 к 1 000.

В представленной ниже таблице указано, сколько «ниток» арматуры различного диаметра будет нужно для создания каркаса того или иного сечения. С помощью этого норматива можно рассчитать, сколько надо будет 10-мм арматуры для возведения основания нужной длины.

Пример расчета

Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м. Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену. Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).

Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.

Следующий шаг – высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.

При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше – брать все данные с разумным запасом (10-15%).

Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м.

Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.

Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг. Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.

Разновидности 10-мм арматуры

По области применения и своим конструктивным особенностям 10-мм арматура подразделяется на два основных класса:

• рабочая;
• монтажная.

Главной отличительной особенностью рабочей арматуры является её рифлёная поверхность. Это необходимо для её лучшей сцепки с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическое значение нагрузки на фундамент. При создании пространственного внутреннего каркаса применяется она в основном для продольных нитей, реже – для поперечных перемычек.

Монтажная арматура имеет гладкую поверхность и используется чаще всего в качестве поперечных перемычек. Она придаёт каркасу внутреннюю жёсткость, не позволяя ему деформироваться под действием нагрузок.

По виду материала изготовления вся современная арматура делится на два вида – стальная и стеклопластиковая. Посмотрите видео, как использовать стеклопластиковую арматуру.

Стальная арматура проверена десятилетиями использования в строительной промышленности. Главными её достоинствами являются:

• Отличная гибкость и в то же время замечательная прочность, достигающая показателя 19 кН.
• Функциональность в использовании. Металлический каркас возможно не только связывать, но и сваривать.
• Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

Стеклопластиковая арматура, не так давно появившаяся на нашем строительном рынке, также имеет ряд собственных преимуществ:

• Устойчивость к влаге. Стеклопластик в принципе не подвержен коррозии, что делает арматуру из него весьма долговечной.
• Высокая прочность. По этим характеристикам стеклопластик мало в чём уступает стали.
• Лёгкость. Малая масса позволяет максимально облегчить общий вес каркаса.

В качестве итога можно сказать, что выбор того или другого варианта арматуры, вида каркаса и так далее, должен опираться на соответствующие строительные нормативы. В данном случае, при устройстве фундамента, прежде всего нужно принимать во внимание массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

Детализация армирования изолированного фундамента

🕑 Время чтения: 1 минута

Детализация армирования фундамента так же важна, как и исследование площадки для проектирования конструкции фундамента. Хорошая детализация отражает требование конструкции фундамента к устойчивости конструкции. Хорошая детализация армирования охватывает такие темы, как покрытие для армирования, исходя из экологических соображений долговечности, минимальных диаметров армирования и стержней, правильного определения размеров фундамента. Желательно, чтобы фундамент был детализирован как в плане, так и в разрезе на чертежах. Вот почему в следующих разделах обсуждаются различные аспекты детализации армирования изолированного фундамента.

Содержание:

• Детализация изолированной опоры. Включите:
  • 1. Бетонное покрытие армирования
  • 2. Минимальное усиление и диаметр бар
  • 3. Распределение арматуры в ногах
  • 4. ПРЕДОСТАВЛЕНИЯ
  • 5. соединение

1. Бетонное покрытие арматуры
2. Минимальный диаметр арматуры и стержня
3. Распределение арматуры в изолированном фундаменте
4. Усиление дюбеля
5. Соединение внахлестку

Согласно IS 456-200, минимальная толщина основного армирования в фундаменте должна быть не менее 50 мм, если фундамент непосредственно соприкасается с поверхностью земли, и 40 мм для внешней открытой поверхности, такой как выравнивающая поверхность PCC. Если выравнивание поверхности не используется, то необходимо указать покрытие 75 мм для покрытия неровной поверхности котлована.

Минимальная арматура должна быть не менее 0,12 процента от общего сечения. площади. Минимальный диаметр основной арматуры должен быть не менее 10 мм.

В одностороннем железобетонном фундаменте арматура распределяется равномерно по всей ширине фундамента. В двухсторонних квадратных фундаментах арматура, проходящая в обоих направлениях, распределяется равномерно по всей ширине фундамента. Но в случае двусторонних прямоугольных фундаментов арматура распределяется по всей ширине фундамента в продольном направлении. Однако для короткого направления арматура распределяется в центральной полосе в соответствии с приведенными ниже расчетами. Остальная арматура в коротком направлении распределяется равномерно по обеим сторонам центральной полосы. Где у — длинная сторона, а х — короткая сторона фундамента.

Рис.1: Распределение арматуры в квадратном изолированном фундаменте

Рис. 2: Распределение арматуры в прямоугольном изолированном фундаменте

Армирование дюбелями используется для привязки изолированного фундамента к вышеуказанной колонне. Что касается длины развертывания дюбельной арматуры, длина развертывания дюбельных стержней в колонну и изолированное основание должна быть предусмотрена и четко показана на проектных чертежах.

Рис. 3: Штифты

Длина соединения дюбеля и арматуры колонны должна быть четко показана. Необходимо проверить анкеровку как изгибной, так и дюбельной арматуры, чтобы предотвратить нарушение сцепления дюбелей с основанием и предотвратить разрушение соединений внахлестку между дюбелями и стержнями колонны.

Рис. 4: Армирование анкеровки

Рис. 5: Сечение деталей армирования изолированного фундамента (Типовая детализация армирования)

Рис. 6: Вид в плане деталей армирования изолированного фундамента (типовые детали армирования)

Руководство по размерам арматуры – обзор стальных арматурных стержней

Стальной арматурный стержень или арматурный стержень используется для армирования бетона в строительных работах. Это может быть сложной областью строительства для навигации, если вы не знакомы с ней. Размеры арматуры сильно различаются, и выбор подходящих для работы требует определенных знаний и навыков.

Наряду с размером арматурного стержня важно учитывать и его качество. К счастью, существуют глобальные стандарты, регулирующие физические, механические и химические свойства арматуры, независимо от ее происхождения. Это помогло обеспечить безопасность и согласованность строительных проектов по всему миру.

Прежде чем подробно рассмотреть размеры арматурных стержней, мы кратко обсудим, как проверить, соответствует ли арматурный стержень национальным и международным стандартам.

Качество арматурной стали

Для подтверждения подлинности и оценки качества производимой арматуры необходимы соответствующие механические испытания. Это определяет, соответствует ли используемая арматура опубликованным спецификациям, обеспечивая качество продукта. Необходимо проверить различные факторы, которые относятся к следующим категориям:

• Прочность на растяжение
• Гибкость/ковкость
• Сжатие
• Усталость

Зачем нужны разные размеры арматуры?

Арматура в бетоне обеспечивает равномерную структурную целостность, хотя бетонный материал очень прочен на сжатие, он почти полностью лишен прочности на растяжение. Без армирования эта присущая бетону слабость становится очевидной в поведении материала, поскольку он будет изгибаться и легко разрушаться.

Таким образом, выбор правильного размера и веса арматуры имеет решающее значение для безопасного строительства.

Какие размеры арматуры следует использовать?

Для небольших и домашних проектов обычно достаточно арматуры диаметром 6 мм, 8 мм и 10 мм  .

Например, для подъездных дорог и патио обычно используется самая легкая арматура толщиной 6 мм. Имейте в виду, что это для небольших проектов, которые будут нести минимальные нагрузки и, следовательно, создавать низкий уровень растягивающего напряжения.

Принимая во внимание, что для строительства стен, опор или колонн рекомендуется использовать арматуру толщиной 8 мм или более. Точно так же для строительных оснований, фундаментов и т. д. хорошим выбором будет арматура толщиной 10 мм. Арматура диаметром 10 мм или больше лучше всего подходит для нижних колонтитулов и фундаментов, чтобы свести к минимуму оседание.

Для крупномасштабных проектов гражданского строительства, таких как строительство мостов или туннелей, следует использовать арматуру большего диаметра, особенно там, где необходимы длинные пролеты.

Установка арматуры нужного размера имеет решающее значение для успеха всего проекта. Размещение арматуры должно быть равномерным по всему проекту. Когда рассматривается плоская плита, например, подъездная дорожка, вы обычно используете арматуру диаметром 6 мм с шагом сетки примерно 450 мм. Для патио вы, скорее всего, будете использовать арматуру диаметром 6 мм с шагом сетки примерно 600 мм.

Дополнительную информацию о спецификации стальной арматуры в Великобритании см. в BS 4449: 2005 Сталь для армирования бетона, свариваемая арматурная сталь, стержни, рулоны и размотанные изделия. Это национальный стандарт, пришедший на смену европейскому стандарту армирования бетона.

Предел текучести

Предел текучести является важным фактором при проектировании арматуры.
