Как выбрать арматуру для фундамента: виды, марки, расчет
23 Май 2017 Стройэксперт Главная страница » Фундамент » Материалы и техника Просмотров: 6444
Важный элемент фундамента — арматура
Строительство многих стационарных построек связано с необходимостью установки фундамента того или иного вида. Все их можно разделить на два типа – бетонные и кирпичные. Для обеспечения максимальной прочности первого вида оснований обязательным элементом является присутствие каркаса из стержней круглого сечения, называемых арматурой. Их наличие обеспечивает стойкость к изгибающим и растягивающим нагрузкам. О том, какая бывает арматура для фундаментов, правилах ее выбора и расчета и пойдет речь в дальнейшем.
- Виды фундаментной арматуры
- Стальная арматура
- Пластиковая арматура
- Классификация арматуры
- Выбор арматуры для ленточного фундамента
- Выбор арматуры для плитного фундамента
- Определяем требуемое количество материалов
- Расчет ленточного основания
- Расчет плитного основания
- Монтаж армирующего каркаса
Виды фундаментной арматуры
Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции.
Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:
Разновидности арматуры
- Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
- Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:
- Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
- Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.
Гладкая и пластиковая арматура
Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.
к оглавлению ↑
Стальная арматура
Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.
Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм.
Слой бетона предотвратит контакт с водой и образование ржавчины.
к оглавлению ↑
Пластиковая арматура
Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.
Из положительных аспектов арматуры из стеклопластика можно выделить следующие:
- Значительное снижение расходов на перевозку благодаря намотке в бухты;
- Высокая стойкость к воздействию влаги и различных реагентов;
- Низкая масса.
По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями.
Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.
к оглавлению ↑
Классификация арматуры
Особое внимание уделяют и такой характеристике, как класс арматуры для фундамента. При выполнении расчета конструкции и ее прочности следует уточнить конкретный состав стали и ее эксплуатационные характеристики. Не зависимо от наличия ребер на поверхности выделяют виды стальных стержней от С1 до С8. Увеличение класса говорит о росте прочностных характеристик благодаря использованию легирующих элементов в составе сплава.
Характеристики арматуры
Зная особенности каждой группы не сложно определиться, какая марка арматуры нужна для ленточного фундамента дома. Достаточно лишь рассчитать массу сооружения, уточнить почвенные условия участка проведения работ, особенности грунтовых вод и т.д. Более подробно о выборе диаметра арматуры и расчете ее количества остановимся ниже.
к оглавлению ↑
Выбор арматуры для ленточного фундамента
Прочность основания дома и целостность самого сооружения напрямую зависят от правильного выбора арматуры и качества ее установки.
Основной характеристикой в данном случае служат материал и диаметр прутьев. Чаще всего, на запрос пользователей, какую арматуру лучше выбрать и использовать для ленточного фундамента дома специалисты рекомендуют именно стальные стержни.
Диаметр арматуры зависит от расчетной нагрузки на фундамент в целом. Так, для легких каркасных построек небольшой этажности можно использовать стержни сечением 10-12 мм, для более мощных строений – 14 и даже 16 мм. Для достижения максимальных прочностных характеристик армирование ленточного фундамента лучше выполнить в два уровня с установкой промежуточных вертикальных стержней.
Производители стеклопластиковых аналогов заявляют о возможности уменьшения диаметра арматуры из композитного материала по сравнению со стальной при сохранении прочности. Инженеры и практикующие строители с недоверием относятся к данным заявлениям и не решаются полностью заменить металлические прутки в ленточных и плитных основаниях.
Поэтому, все рекомендации на тему, какая арматура нужна для строительства ленточного фундамента дома, сводятся именно к насеченным стержням из стали.
к оглавлению ↑
Выбор арматуры для плитного фундамента
Планируя строительство дома на активных неспокойных грунтах, строители отдают предпочтение монолитным основаниям в виде плоской плиты определенной толщины. Преимущества этого типа перед ленточным аналогом в данном случае более чем очевидны, несмотря на значительное увеличение общего бюджета работ. При этом неизбежен вопрос, какую арматуру использовать для плитного фундамента.
Поскольку, нагрузка на основание в данном случае значительна, и масса возводимых строений, как правило, велика, то применяют исключительно металлические стержни. Аналогично, для преодоления действующих на фундамент нагрузок лучше выбирать арматуру увеличенного по сравнению с ленточным типом сечения.
Наиболее распространен для плитных оснований диаметр арматуры 14 и 16 мм.
к оглавлению ↑
Определяем требуемое количество материалов
Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.
Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.
Расчет арматуры
Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом.
Обязательным условием является углубление стержней внутрь бетонной заливки.
к оглавлению ↑
Расчет ленточного основания
Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.
Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.
Схема расчета арматуры для ленточного основания
Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров.
Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.
Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.
к оглавлению ↑
Расчет плитного основания
Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.
Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра.
Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.
Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.
Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.
к оглавлению ↑

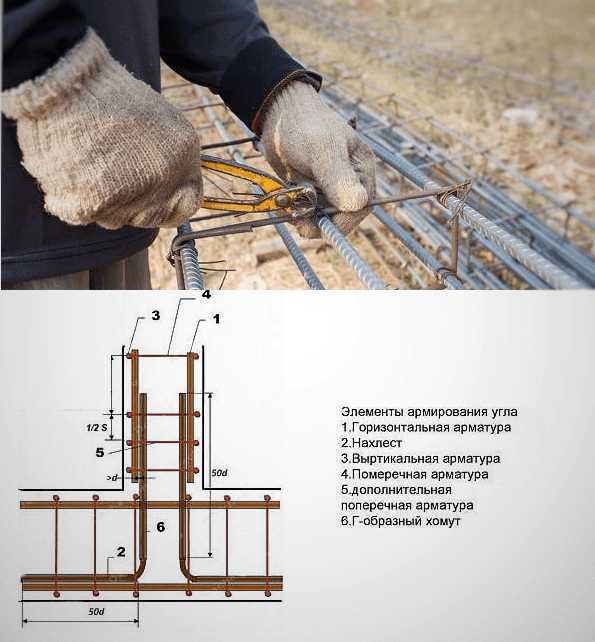

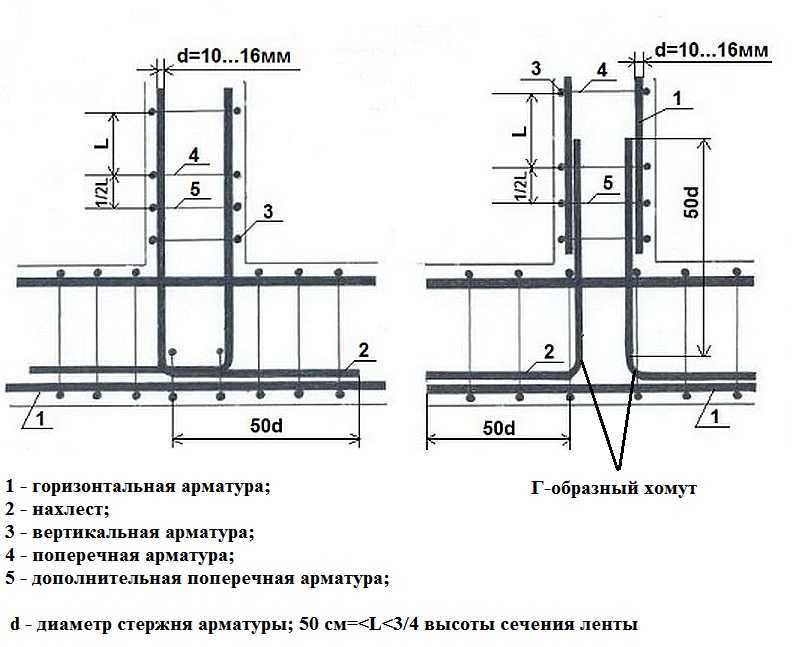

Монтаж армирующего каркаса
Выбрав, какой арматурой армировать фундамент, необходимо правильно изготовить армопояс. Для этого закупается необходимое количество стержней и непосредственно на площадке режется на куски нужной длины.
Так, для ленточного основания 6х6 продольные стержни должны иметь длину 8 метров с учетом угловых загибов.
С помощью приспособлений арматуру сгибают в размер и опускают в предварительно выкопанный котлован, подложив под нижний ряд половинки кирпича для обеспечения необходимого зазора. Связывают проволокой стержни между собой и закрепляют горизонтальные обрезки с шагом 1 метр. В углах расстояние можно уменьшить до 0,5 метра.
Далее крепим проволокой вертикальные куски и привязываем к их верхним торцам второй слой каркаса. Стержни для него можно предварительно связать на земле и укладывать готовую конструкцию. Угловую вязку проволокой удобно выполнять специальным ручным приспособлением или насадкой на шуруповерт.
Таким образом, мы выяснили, какая арматура идет на ленточный фундамент, привели пример выполнения расчета количества материалов. Технология изготовления армирующего каркаса не сложна, но требует высокой ответственности и качества работ.
Не всегда можно однозначно утверждать, чем лучше армировать фундамент. Необходимо уточнить все параметры строения и условий места строительства.
Арматура для фундамента 10 мм: виды и расчет количества
Ни одна постройка, будь то небольшой дачный домик или гигантский небоскрёб, не может обойтись без фундамента. Основной же конструктивной частью монолитного фундамента является внутренний каркас, монтируемый из арматуры. Согласно данным лабораторных испытаний, внутренний каркас в разы увеличивает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «хождении» грунта.
Виды арматуры, применяемой для монолитных фундаментов
На современном строительном рынке представлен огромный ассортимент различной арматуры. Она различается по своему диаметру, материалу изготовления, технологическим особенностям. При строительстве частных домов наиболее распространённым является ленточный заливной фундамент. При его заливке самым востребованным является прокат диаметром от 8 до 12 мм, реже – до 16 мм.
При создании каркаса ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально отвечает технологическим требованиям СНиП для лёгких построек. Она обладает достаточной прочностью, и в то же время – умеренной ценой. Таким образом, её использование позволяет застройщику получить достаточно прочный каркас, в то же время избежав перерасхода сметных средств.
Выбор диаметра полностью зависит от предполагаемых нагрузок. Поэтому, для возведения прочного основания постройки нужно не ошибиться с определением необходимого диаметра, а также количества ниток.
Расчёт количества арматуры в каркасе
Арматура 10 ммОсобенности использования 10-мм стального проката даны в таблицах строительных нормативов (СНиП). Согласно этим нормам, отношение площади сечения каркаса к общей площади сечения фундамента должна составлять 1 к 1 000.
То есть, если площадь поперечного сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса – 10 кв. см. Зная, что площадь сечения 10-мм стального прутка составляет 0,78 кв. см, можно рассчитать, сколько «нитей» нужно будет использовать в фундаменте данного сечения.
В представленной ниже таблице указано, сколько «ниток» арматуры различного диаметра будет нужно для создания каркаса того или иного сечения. С помощью этого норматива можно рассчитать, сколько надо будет 10-мм арматуры для возведения основания нужной длины.
Пример расчета
Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м. Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену. Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).
Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.
Следующий шаг – высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.
При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше – брать все данные с разумным запасом (10-15%).
Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м.
Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.
Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг. Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.
Разновидности 10-мм арматуры
По области применения и своим конструктивным особенностям 10-мм арматура подразделяется на два основных класса:
- рабочая;
- монтажная.
Главной отличительной особенностью рабочей арматуры является её рифлёная поверхность.
Это необходимо для её лучшей сцепки с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическое значение нагрузки на фундамент. При создании пространственного внутреннего каркаса применяется она в основном для продольных нитей, реже – для поперечных перемычек.
Монтажная арматура имеет гладкую поверхность и используется чаще всего в качестве поперечных перемычек. Она придаёт каркасу внутреннюю жёсткость, не позволяя ему деформироваться под действием нагрузок.
По виду материала изготовления вся современная арматура делится на два вида – стальная и стеклопластиковая. Посмотрите видео, как использовать стеклопластиковую арматуру.
Стальная арматура проверена десятилетиями использования в строительной промышленности. Главными её достоинствами являются:
- Отличная гибкость и в то же время замечательная прочность, достигающая показателя 19 кН.
- Функциональность в использовании. Металлический каркас возможно не только связывать, но и сваривать.
- Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.
Стеклопластиковая арматура, не так давно появившаяся на нашем строительном рынке, также имеет ряд собственных преимуществ:
- Устойчивость к влаге. Стеклопластик в принципе не подвержен коррозии, что делает арматуру из него весьма долговечной.
- Высокая прочность. По этим характеристикам стеклопластик мало в чём уступает стали.
- Лёгкость. Малая масса позволяет максимально облегчить общий вес каркаса.
В качестве итога можно сказать, что выбор того или другого варианта арматуры, вида каркаса и так далее, должен опираться на соответствующие строительные нормативы. В данном случае, при устройстве фундамента, прежде всего нужно принимать во внимание массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.
Размер стальной арматуры для фундамента здания G+0, G+1, G+2 и G+4
Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4 | размер стальной арматуры для фундамента здания G+0 | диаметр стального стержня арматуры для фундамента здания G+1 | диаметр стального стержня арматуры для фундамента здания G+2 | диаметр стального стержня арматуры для фундамента здания G+3.
Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4Фундаментный фундамент является важной частью конструкции вашего здания. Обычно они изготавливаются из бетона со встроенной арматурой (арматурным стержнем), который заливается в выкопанную траншею. Целью фундаментов является поддержка фундамента и предотвращение оседания.
В конечном счете, вся общая нагрузка вашей строительной конструкции поступает на фундамент, от фундамента она благополучно переходит на другой слой грунта, чтобы предотвратить оседание или разрушение конструкции, вам понадобится прочный фундамент из фундаментов.
На ум приходят общие вопросы: «Какой размер или диаметр арматурного стержня лучше всего подходит для фундамента вашего здания G+1, G+2 и G+4, некоторые люди путают использование арматуры. Обычно мы используем арматурный стержень размером 10 мм (#3), 12 мм (#4), 16 мм (#5) и 20 мм (#6) для сетчатого стержня прочных оснований.
Фундамент фундамента здания G+0, G+1, G+2 и G+4 обычно выполняется из железобетона, в котором сетчатые стержни, состоящие из основной арматуры и распределительной арматуры, залитой в бетон, повышают прочность бетона на растяжение.
Поскольку бетонная конструкция состоит из смешанной смеси портландцемента, песка, гравия и воды в требуемой пропорции для достижения их заданной прочности на сжатие, она хороша на сжатие, но слаба на растяжение, для повышения прочности бетона на растяжение встроен арматурный стержень. в нем, если бетон армирован сталью, которая известна как железобетон цемента.
Как мы знаем, в разных странах мира есть своя градация, спецификация стали и запись обмеров арматурного проката.
Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют обычную систему измерения США. В Соединенном Королевстве измерения основаны на имперской и метрической системе, и в большинстве других стран мира используется метрическая система.
Арматура представляет собой короткую форму арматурного стержня или стальной арматуры, это стальной стержень или стальная арматура, используемая в качестве натяжного стержня, используемая в железобетонных конструкциях, таких как фундамент, фундамент, колонна, балка и плита домостроения, а также используется в армированной кладке. структуры, такие как подпорная стена и несущая стена. Применяется для повышения прочности бетонной конструкции.
В этой статье вы узнали о размерах (диаметре) арматурного стержня или железного стержня для фундамента здания G+0, G+1, G+2 и G+4. Это поможет зрителям лучше понять и легко выбрать наиболее подходящую арматуру в соответствии с требованиями.
В Соединенных Штатах, в соответствии с имперской и американской системой измерения, обычно мы используем номер 3 (# 3), № 4, № 5 до № 6 (# 6) или диаметр от 3/8 дюйма до 3/4 дюйма стали.
арматурный стержень для фундаментов 1-го этажа (Г+0), 2-го этажа (Г+1), 3-го этажа (Г+2) и 4-го этажа (Г+4) здания.
В Индии, в соответствии с метрической системой, обычно мы используем стальной арматурный стержень размером 10 мм, от 12 мм до 16 мм или диаметром для фундаментов 1-го этажа (G+0), 2-го этажа (G+1), 3-го этажа (G+2). ) и 4-й этаж (G+4) здания.
Используя эмпирическую линейку, как правило, арматурный стержень диаметром 10 мм или № 3 на расстоянии 6 дюймов C/C ([email protected]″ C/C из Fe500), используемый для фундамента одноэтажного здания (G+0), 12 мм или №4 ([email protected]″C/C из Fe500) для двухэтажного (G+1) и трехэтажного (G+2) диаметр арматурного стержня 16 мм или №5 ([email protected]″C/C из Fe500) используется для фундамента четырехэтажного (G+3) здания.
Размер стального арматурного стержня для фундамента G+0/ 1-го этажа здания :- мы предполагаем структуру G+0 (одноэтажного) жилого дома, используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 10 мм или номер 3 (#3) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум 3-4 фута в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм.
Таким образом, наиболее подходящий диаметр 10мм (№3) арматуры (стальной арматуры) для фундамента 1 этажа/1 этажа/жилого дома G+0.
Размер стального арматурного стержня для фундамента здания G+1/ 2 этажа :- мы примем конструкцию жилого дома G+1 (двухэтажное) со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 4 до 5 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундаментов двухэтажных/2-х этажей/жилых домов Г+1.
Размер стального арматурного стержня для фундамента G+2/3-го этажа здания :- мы примем конструкцию G+2 (трехэтажного) жилого дома со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используем ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 5 до 6 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм.
Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундамента трехэтажного/3-го этажа/жилого дома G+2.
Размер стального арматурного стержня для фундамента G+3/4-этажного здания :- мы примем конструкцию G+3 (четырехэтажного) жилого дома, используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 16 мм или номер 5 (#5) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 6 до 7 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 16 мм (№5) арматуры (стальной арматуры) для фундаментов четырехэтажного/4-го этажа/жилого дома G+3.
◆Вы можете подписаться на меня в Facebook и
Подпишитесь на наш канал Youtube
Для запоминания
основной арматурный стержень = 10 мм (#3)
● диаметр распределительного стержня = 10 мм (#3)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)
2) Диаметр стальная арматура для фундамента Г+1/ двухэтажного дома
● диаметр основного стержня = 12 мм (#4)
● диаметр распределительного стержня = 12 мм (#4)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)
3) Диаметр стального арматурного стержня для фундамента G+2/трехэтажного здания
● диаметр основного стержня = 12 мм (#4)
● диаметр распределительного стержня = 12 мм (#4)
● расстояние между основными стержнями = 150 мм (6″)
● шаг распределительной арматуры = 150 мм (6″)
4) Диаметр стального арматурного стержня для фундамента G+3/четырехэтажного дома
● диаметр основного стержня = 16 мм (#5)
● диаметр распределительного стержня = 16 мм (#5)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)
размеров арматуры: полный разбор
Toggle Nav
Поиск
p01283 205919 / 07727 643 526
Если вы готовитесь к началу бетонного строительства, возможно, вы определили, что арматура будет необходима при планировании и закупке материалов.
Когда арматурные стержни используются в бетонных строительных проектах, создается железобетон. Независимо от того, включает ли проект столбы, стены или плиты перекрытия, использование арматуры может помочь предотвратить образование трещин, которые могут привести к провалу проекта. Хотя весь бетон будет трескаться, с помощью армированных стержней становится возможным контролировать степень любого растрескивания и места его возникновения, обеспечивая при этом большую прочность конструкции для проекта.
Вы ищете подкрепление для своего будущего проекта? Не смотрите дальше. Конкурентоспособные цены, опытная команда, быстрая доставка. РПО.
При выборе арматуры лучше всего подходит арматура из нержавеющей стали благодаря ее исключительной устойчивости к коррозии. Делая бетон значительно более устойчивым к растрескиванию и разрушению, арматура из нержавеющей стали обеспечивает дополнительную прочность на растяжение. Вот почему он так важен в проектах по конструкционному бетону, поскольку он обеспечивает более сильную поддержку по сравнению с армирующим стекловолокном, стальной проволокой или любыми другими продуктами, доступными сегодня на рынке, поскольку сам обеспечивает прочность конструкции.
Доступны различные марки и размеры стальной арматуры, обеспечивающие различные уровни прочности. В результате вы можете легко выбрать идеальное конструктивное решение для проекта, над которым работаете. Тем не менее, вам нужно знать о различных размерах и весе стержней, чтобы вы могли быть хорошо информированы. Поскольку это довольно сложная область строительной отрасли для навигации, необходим определенный уровень навыков и знаний, чтобы выбрать правильный размер арматуры для любого проекта. Здесь мы рассмотрим различные размеры и размеры арматурной стали в Великобритании, чтобы помочь вам сделать правильный выбор.
Размеры и веса арматурыВот руководство по различным размерам и размерам для усиленных стальных стержней в Великобритании:
| Размер бар | МАССА | Metres per tonne | |
| T8 (8mm) | 0.395 | 10mm | 2531 |
| T10 (10mm) | 0. 616 | 12mm | 2531 |
| T12 (12mm) | 0.888 | 14mm | 1126 |
| T16 (16mm) | 1.579 | 19mm | 633 |
| T20 (20mm) | 2.466 | 23mm | 405 |
| T25 (25mm) | 3.854 | 29mm | 259 |
| T32 (32mm) | 6.313 | 37mm | 158 |
| T40 (40 мм) | 9.864 | 46 мм | 101 |
Хотя размер арматурного стержня важен при использовании арматурного стержня в строительных проектах, его качество также является ключевым фактором.
К счастью, существуют стандарты, которых необходимо придерживаться и которые регулируют механические, химические и физические свойства арматуры, чтобы обеспечить согласованность и безопасность во всех строительных проектах, в которых она используется.
В Великобритании существуют различные правила и требования, касающиеся стали и прочности на растяжение. Эти требования должны соблюдаться для обеспечения безопасности эксплуатации бетонных конструкций. Арматура из нержавеющей стали должна быть изготовлена в соответствии со стандартом BS 6744, чтобы ее можно было использовать на строительных проектах в Великобритании. Арматура из нержавеющей стали также должна иметь расчетную прочность 500 Н/мм2 и предел прочности при растяжении 550 Н/мм2. Стержни можно разрезать до нужной длины и согнуть в соответствии с кодами формы BS 8666.
Зачем нужны арматурные стержни разных размеров? Арматурные стержни в бетоне обеспечивают однородную целостность конструкции.
Хотя бетон сам по себе прочен на сжатие, он практически не обладает пределом прочности на растяжение, и поэтому в конечном итоге бетон будет легко ломаться и гнуться. Выбор правильного веса и размера арматуры имеет жизненно важное значение для обеспечения безопасного строительства.
В зависимости от типа проекта, над которым вы работаете, потребуются арматурные стержни разных размеров. Арматуры меньшего диаметра 8 мм или 10 мм может быть достаточно для бытовых и небольших проектов, таких как внутренние дворики или подъездные пути, которые несут минимальную нагрузку и, следовательно, создают низкий уровень растягивающего напряжения. Между тем, при строительстве колонн, опор или стен необходимо использовать арматуру диаметром 8 мм или более, а для фундаментов и оснований зданий лучше всего использовать арматуру диаметром не менее 10 мм, чтобы свести к минимуму оседание. Когда дело доходит до гражданского строительства, крупномасштабных проектов, таких как строительство туннелей или мостов, необходима арматура большего диаметра, особенно если требуется большой пролет.
Установка арматуры правильного размера имеет важное значение для общего успеха проекта, и арматура должна заменяться равномерно на протяжении всего проекта. Британский стандарт 4449: 2005 является соответствующей спецификацией для стальной арматуры в Великобритании, и этот национальный стандарт заменил европейский стандарт по армированию бетона.
Предел прочности на растяжение как соображение При использовании арматуры ее прочность на растяжение (или предел текучести) является важным фактором. Это измерение, которое показывает общую прочность стали. Арматура для тяжелых условий эксплуатации должна быть изготовлена из высокопрочной стали с армированием марки 500, которая имеет предел прочности на растяжение или предел текучести 500 Н/мм2 (или МПа). По британскому стандарту 4449:2005, максимально допустимый предел текучести составляет 650 МПа (или Н/мм2). Однако важно знать, что изменение размера арматурного стержня путем увеличения его диаметра не сделает его вдвойне прочным.
