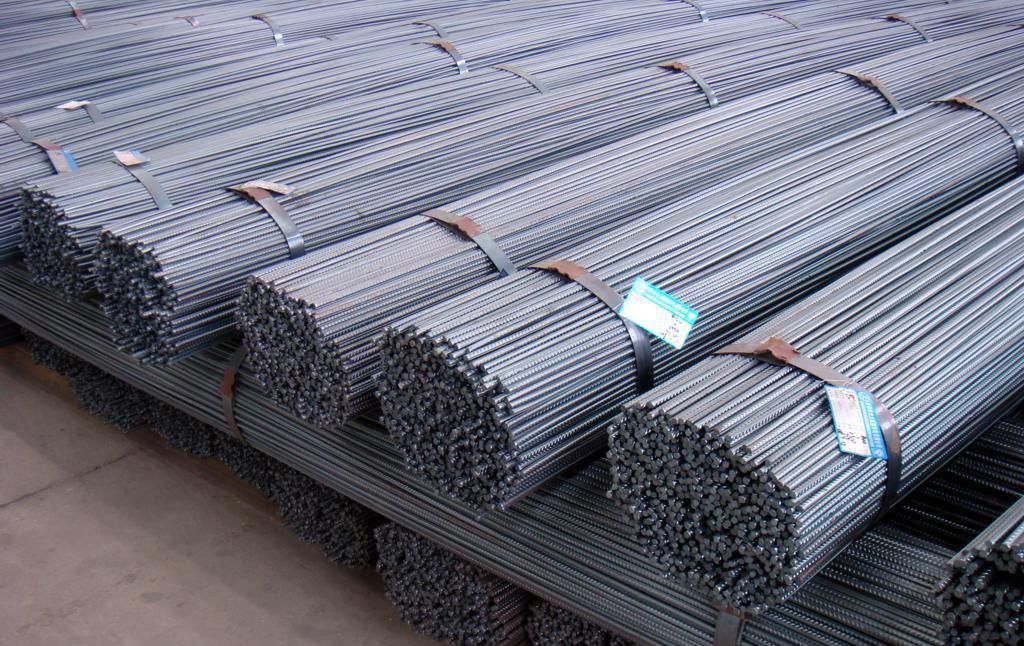

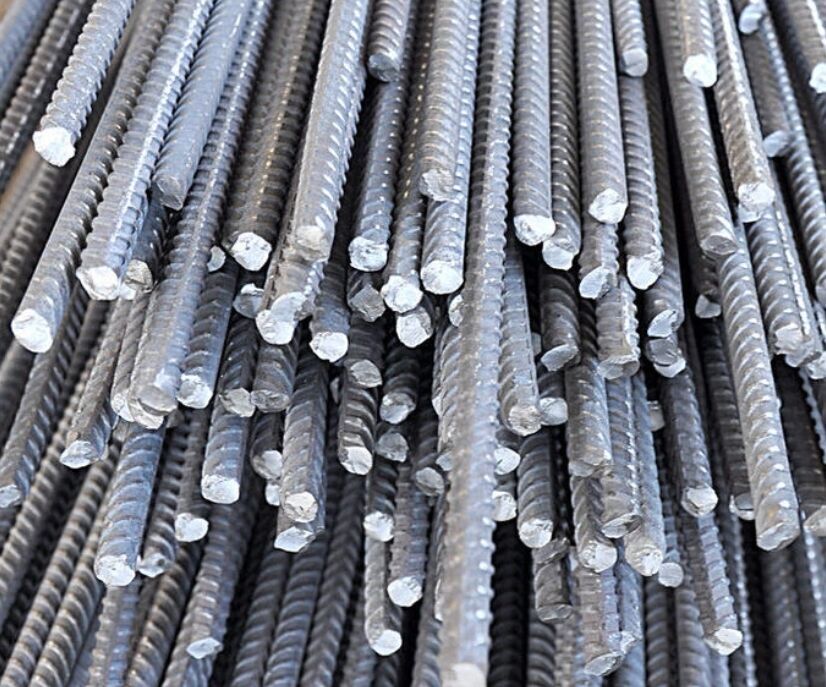

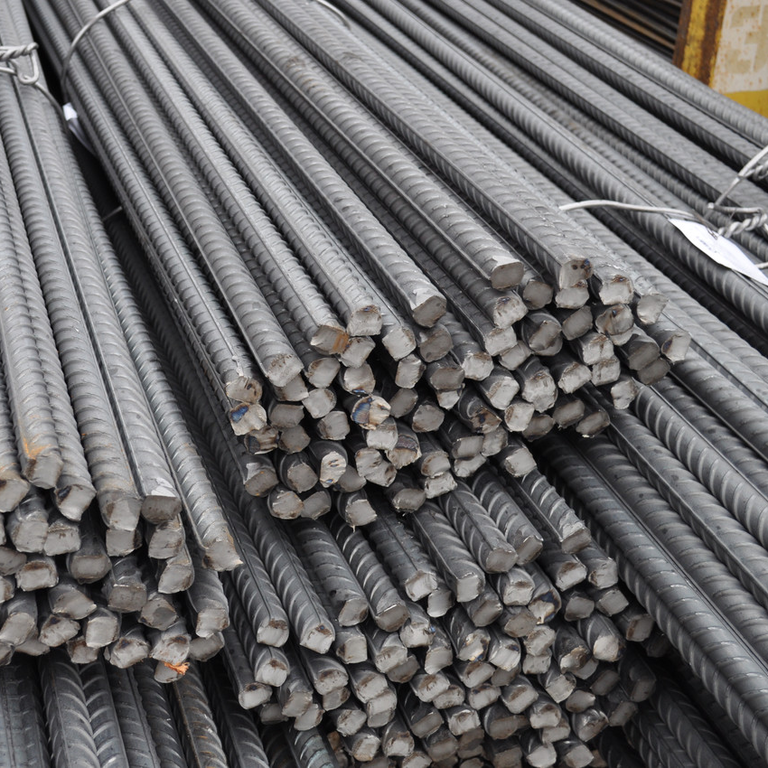

Арматура – это металлическое изделия в виде стержня. Арматурные прутья относят к важным элементам строительства. Их получают путем проката стали на металлургических заводах, подвергая высоким температурам. Из стали удаляют отходы и добавляют примеси, снижая уровень углерода и повышая прочность прутьев. После изготовления арматура подвергается проверкам и соответствиям ГОСТу. Производство и продажа арматуры — сферы высокого спроса, так как её используют в гражданском и в промышленном строительстве. Данная статья поможет детальней рассмотреть, что такое арматура.

Необходимость применения

Арматура нужна для прочности и выносливости бетона и используется в процессе любого строительства. Устойчивость бетона к растяжению, намного меньше чем к фактору сжатия. Благодаря рифленой поверхности арматура хорошо закрепляется в бетоне и уменьшает его деформацию.

Чистый бетон не имеет высокого свойства прочности, и чтобы увеличить его долговечность, бетон и арматуру соединили в железобетоне. Железобетонные конструкции предназначены надежному укреплению постройки в сравнении с обычным бетоном:

• арматура защищает бетон от резких перепадов температуры;
• повышается прочность при одновременном воздействии факторов сдавливания и растяжения;
• арматура препятствует образованию бетонных трещин.

Арматура используется и в фундаменте. Он берет на себя любые виды нагрузок от вышестоящих конструкций и потому должен быть максимально прочным. Дополнительно на фундамент воздействуют движения грунтов и морозное пучение. Арматура в фундаменте работает как эффективная защита и помогает сопротивляться разрушению бетона.

Общая классификация арматуры: виды

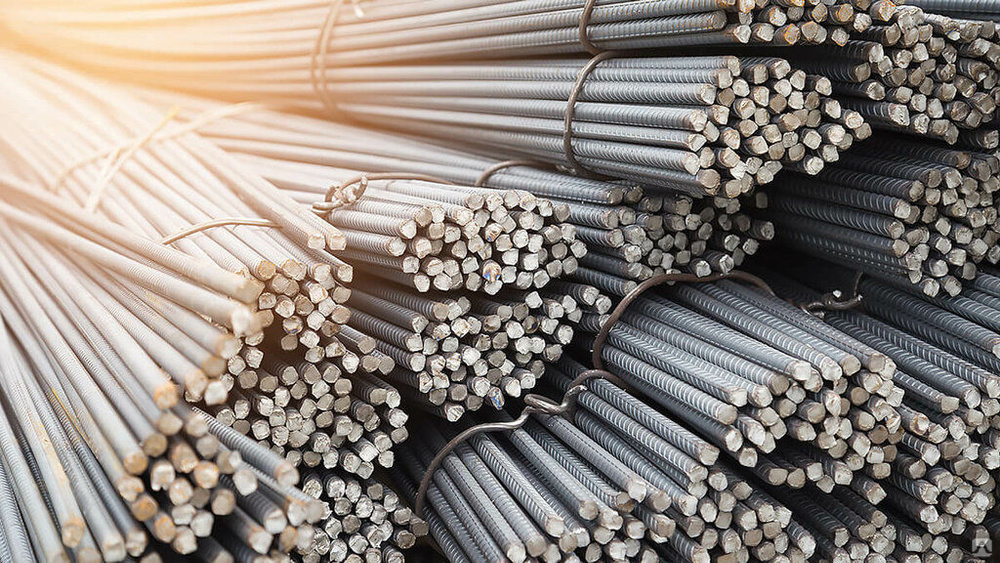

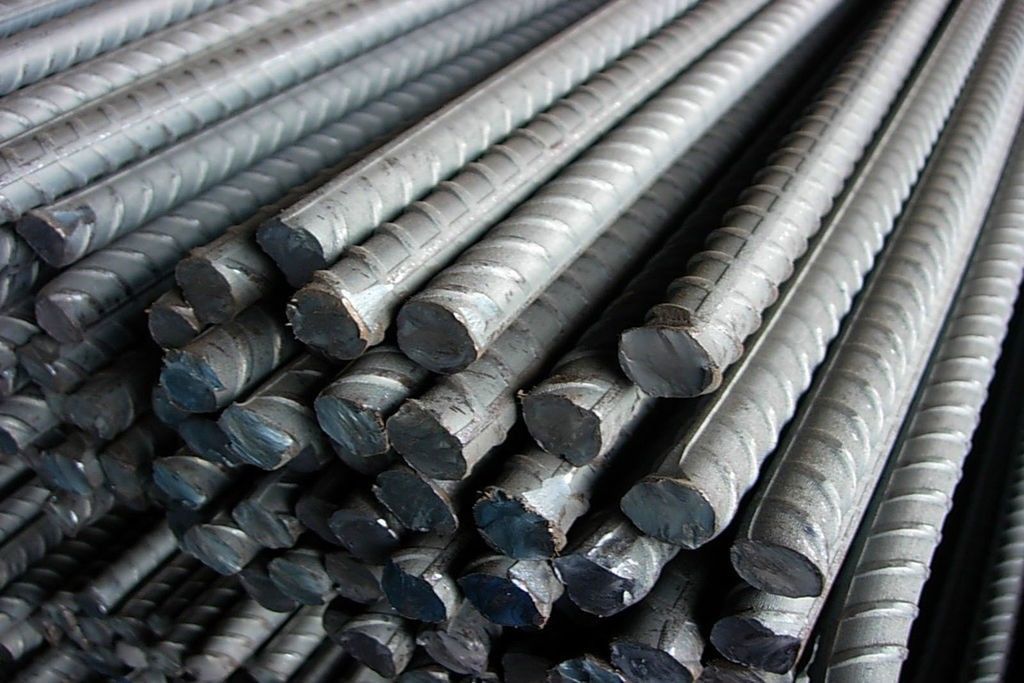

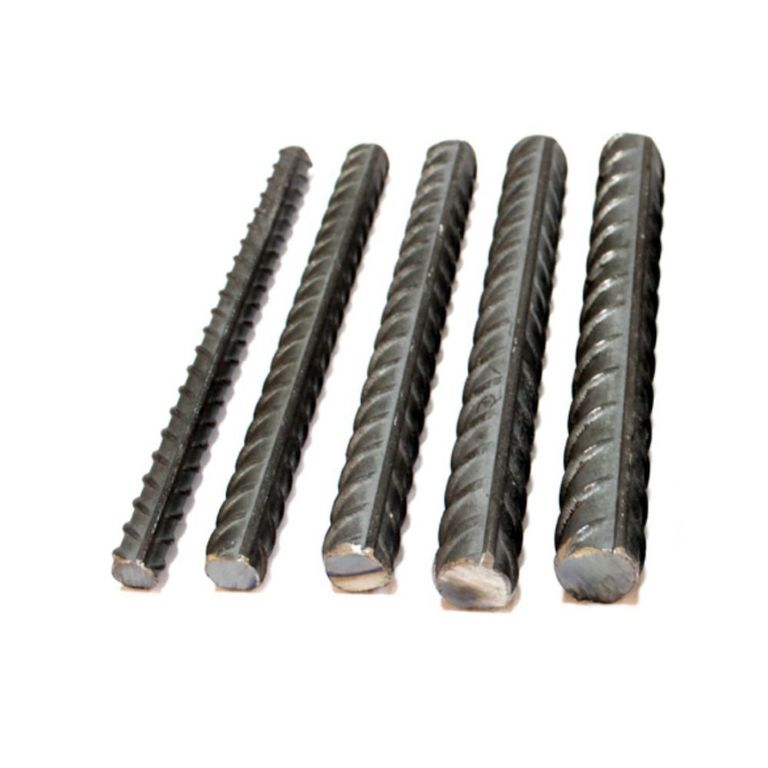

В зависимости от вида изготовленного материала, арматурные стержни бывают:

1. Металлические. Из металлов изготавливают традиционную арматуру, она высокая по теплостойкости. В процессе армирования её могут сгибать и сваривать.
2. Композитные. Они изготовлены из стеклянных, базальтовых и углеродных волокон. Наиболее востребована стеклопластиковая арматура, не проводит электроток и не подвержена коррозии.

В зависимости от способа изготовления арматура может быть:

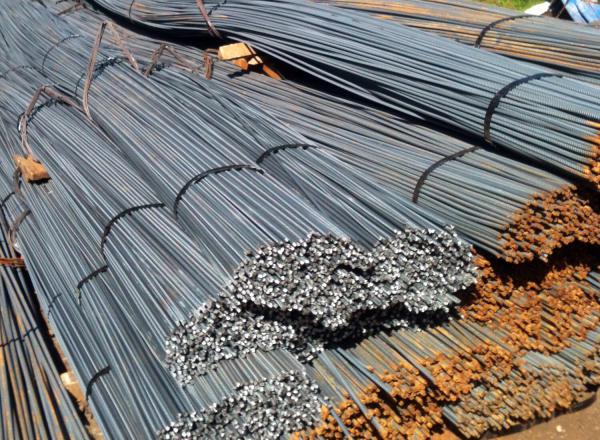

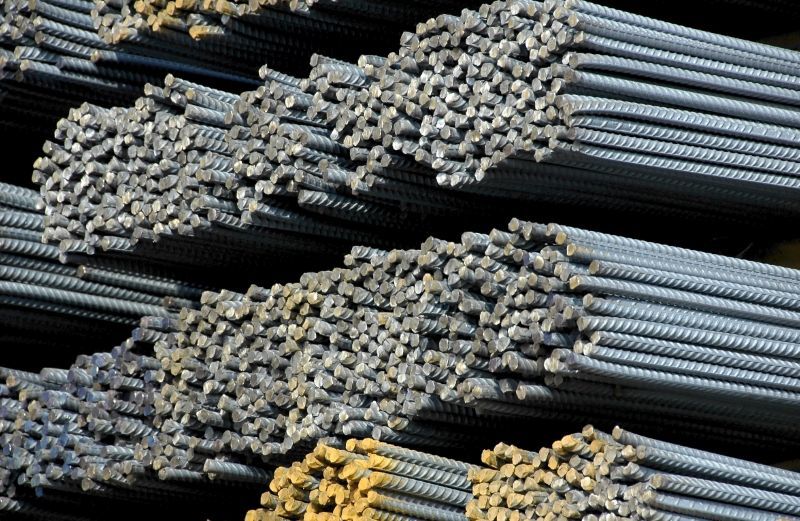

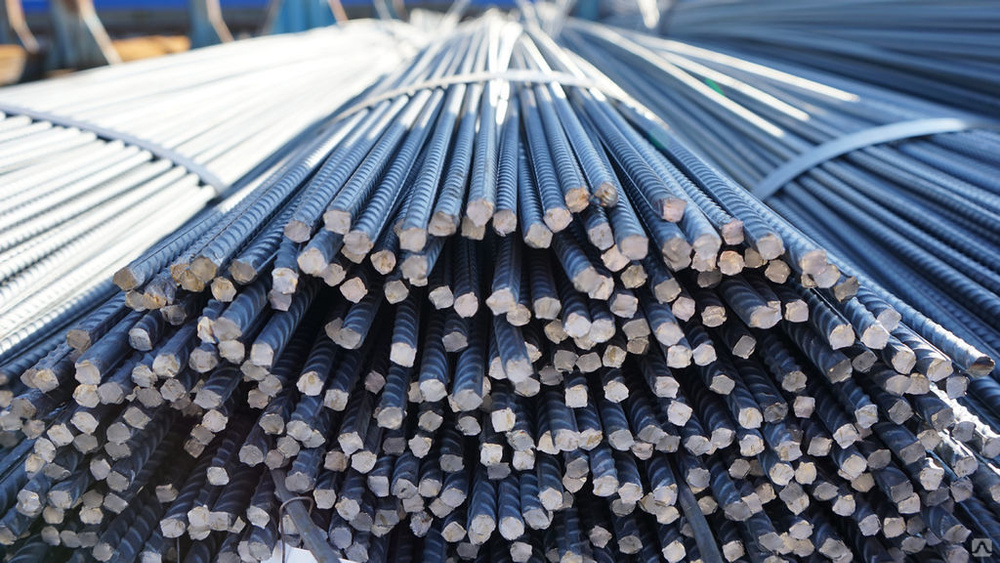

1. Стержневой. Подобная арматура используется чаще всего. Диаметр прутьев от 6 до 80 мм, они изготавливаются путем холодного и горячего проката, служат каркасом железобетонным конструкциям и могут быть:

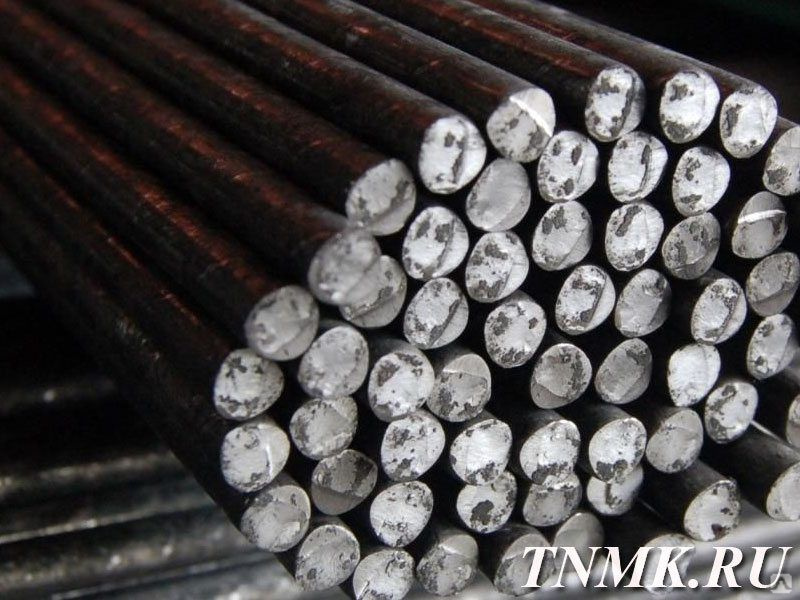

• Гладкими. Без выступающих изгибов на поверхности.

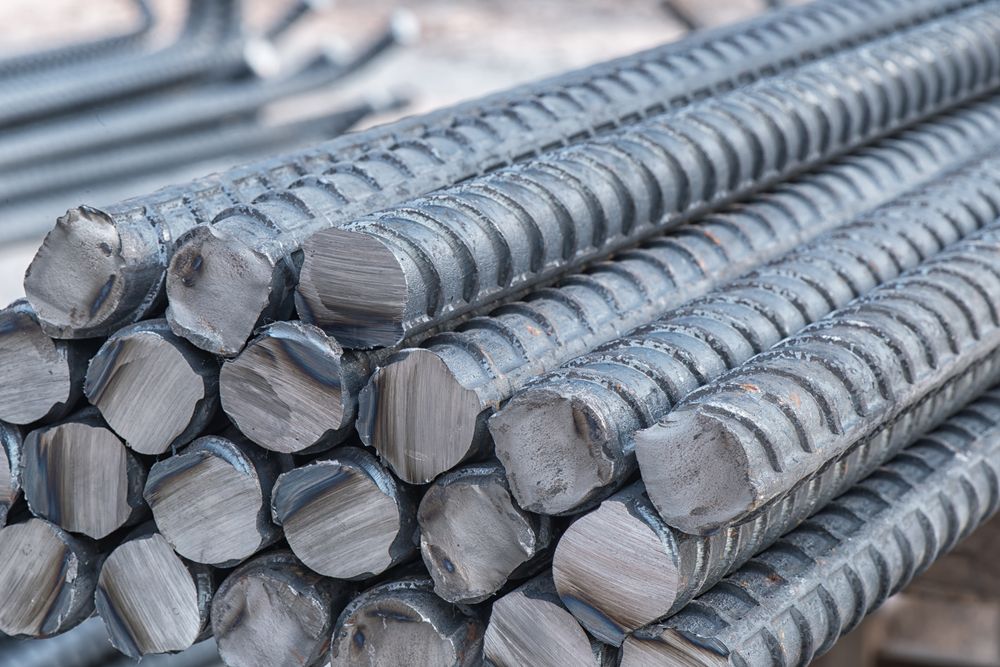

• Периодического профиля. Состоят из периодичных мелких выступов по всему периметру.

1. Проволочной. Размер данной арматуры доходит до 10 мм. Изготавливается способом холодной протяжки стержней через ряд уменьшающихся в диаметре отверстий. В результате стержни проволочной арматуры сужаются в диаметре и увеличиваются в длине.
2. Канатной. Арматура изготавливается из проволоки. Диаметр высокопрочных канатных прутьев от 6-15 мм. В ней не должно быть оборванной проволоки и вмятин.

В зависимости от установки арматура делится на три вида:

• Штучный. Используется в опалубках на частном строительстве работ небольших объемов. Отдельные элементы используются в каркасах и арматурных сетках.
• Арматурная сетка. Уже готовые переплетения вертикальных и горизонтальных стержней фундаменту и плитам перекрытия.
• Каркас. Каркасные конструкции предназначены армировать колонны и балки.

Выбор конкретного вида арматуры зависит от места и способа её применения.

Разновидности

[adsense1]

По своему назначению арматура бывает таких видов:

1. Рабочая. Самый значимый вид арматуры, обладающий высокой прочностью, принимает основные нагрузки строения. В свою очередь, выделяется:

• Поперечная рабочая арматура часто производится в виде хомутов. Удерживает нагрузку от поперечной силы конструкции и устанавливается перпендикулярно к продольным арматурным прутьям.
• Продольная арматура принимает нагрузку от факторов сжатия и растяжения по вертикальной оси напряженных конструкций.

1. Распределительная (конструктивная) — распределяет нагрузку рабочей арматуры по всей площади и обеспечивает её цельность. Ставится в места концентрации напряжений и резких изменений сечения конструкции.
2. Монтажная. Применяется для усиления каркаса и объединяет все части. В некоторых случаях конструктивная и рабочая арматура может одновременно выполнять функции монтажной.

Каждый из этих видов арматуры обеспечивает максимальную прочность и долговечность в конкретном месте строительной конструкции.

Область применения

[adsense2]

Арматура очень широко применяется в строительстве:

• гражданские здания;
• мосты, гидроэлектростанции и плотины;

• заводы и фабрики;
• применяется в закладке фундаментов;
• шахты, аэродромы и портовые сооружения.

Арматуру используют в изготовлении ломов и штифтов, кроме того, прутья популярны в частном применении на дачных участках (в пристройках, заборах и сараях).

Специфика маркировки

[adsense3]

Маркировка арматуры – специальное обозначение, помогает лучше разобраться в диаметре арматуры, её внешнем виде и характеристиках. Созданное чтобы упростить выбор и быстро сориентироваться в различных видах арматурных прутьев. Стержневую арматуру поделили на 6 классов:

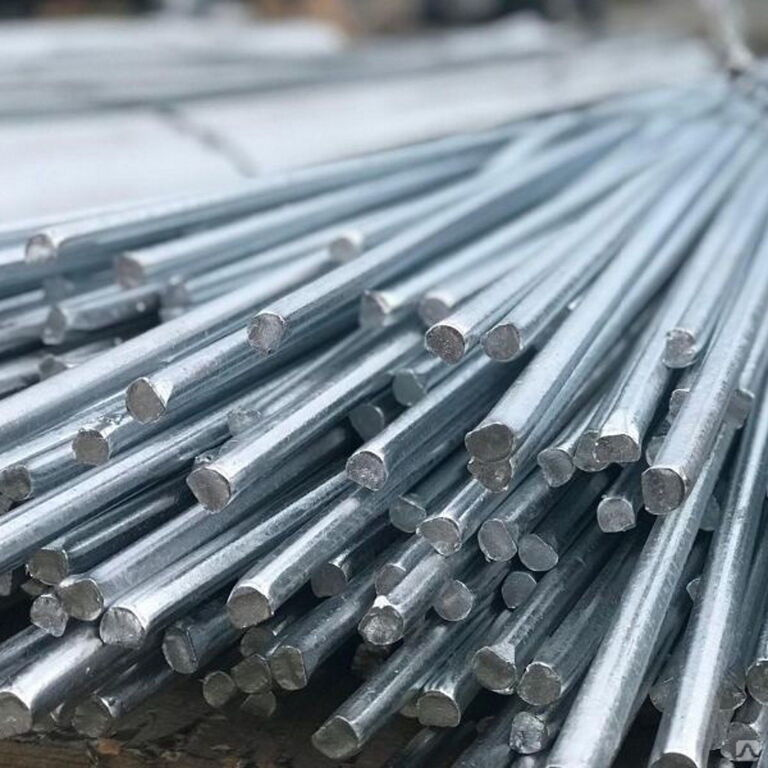

• Класс А240 (А1). Арматурные прутья класса А240 гладкие и без углублений, из-за чего обладают худшими свойствами сцепления с бетоном в сравнении с профильной арматурой. Применяется дополнением к основной арматуре и выпускается разными диаметрами и длиной. Используется в формировании каркасов. Если здание небольшое, её можно применять самостоятельно (в ленточном фундаменте дачи либо бассейна). Имеет невысокую стоимость и повышенную эластичность.

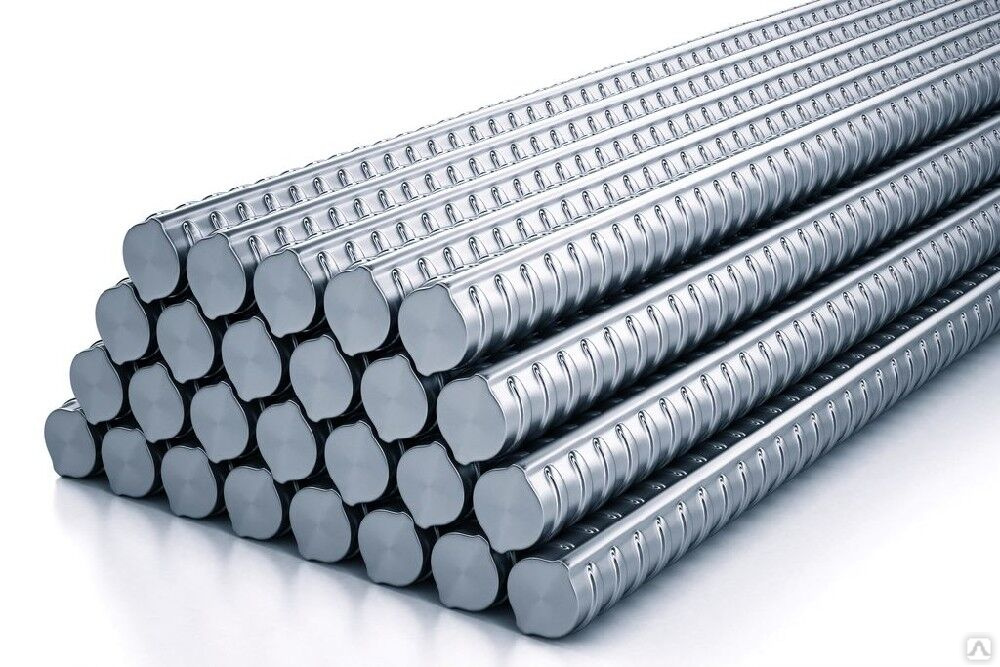

• Класс А300 (А2). Арматура периодического профиля с различным диаметром от 10 до 80 мм пользуется высокой популярностью и нужна в изготовлении железобетонных плит и возведения частных домов. Плотнее чем арматура класса А1.

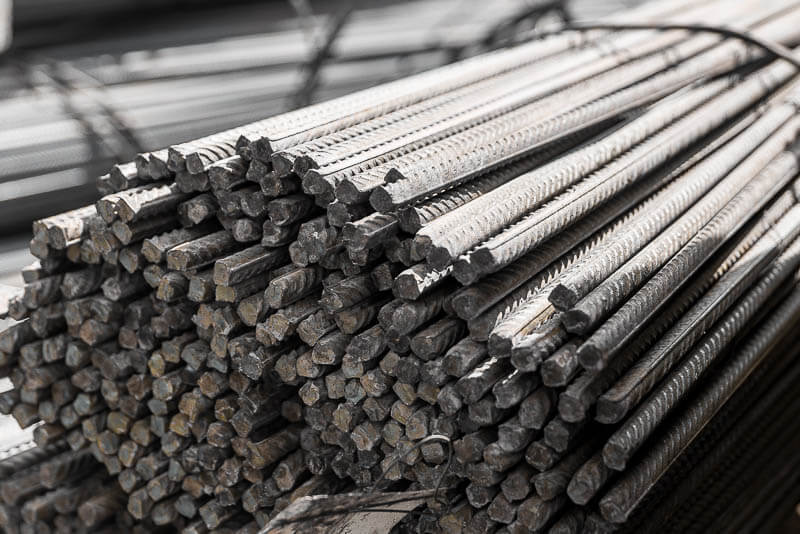

• Класс А400 (А3). Прутья указанного класса наделены ребристой поверхностью. Их диаметр составляет от 6 до 40 мм. Арматура весьма популярна из-за недорогой стоимости и высокой прочности. Её применяют в сварочных и железобетонных конструкциях, в строительстве дорожных плит и покрытий, а также при армировании бетонных стен зданий.
• Класс А600 (А4). Используют в напряженных и ненапряженных железобетонных конструкциях. Арматура класса А600 диаметром от 10 до 32 мм используется в армировании фундаментов зданий и производстве железобетонных конструкций, их часто связывают в каркасы.
• Класс А800 (А5) и А1000 (А6). Прутья с рифлеными ребрами диаметром 6-36 мм производится из низколегированной стали. Арматура класса А5 и А6 высокой прочности и стоимости. Их применяют лишь в промышленном строительстве больших фабрик, заводов и сооружений.

Существуют и более детальные характеристики в маркировке с различным обозначением:

[adsense4]

• Буква «К» говорит о дополнительной обработке арматурной стали антикоррозийными веществами (Ат800К).
• Буква «С» дает возможность понять, что стержни хорошо свариваются (Ат400С).
• Буква «т», добавленная к индексу, обозначает — арматура термически упрочненная (Ат800К).
• Буква «в» — арматура, упрочнённая вытяжкой.

Заключение

Строительные объекты с применением арматурного каркаса становятся надежными и долгосрочными. Арматура увеличивает прочность конструкции и важна в процессе заложения фундамента здания.

Арматурный каркас для ленточного фундамента играет роль скелетного основания, который полностью берет на себя напряжение от внешнего и внутреннего давления. Арматурные прутья принято соединять в каркасы или сетки с помощью сваривания или связывания специальной проволокой. В самостоятельном строительстве вязание арматуры занимает длительный период времени и требует соответствующих навыков, поэтому многих волнует вопрос: «Можно ли сваривать арматуру для фундамента?»

Вязать арматуру стоит тогда, когда строительство происходит на сложном грунте (с высоким уровнем подземных вод, значительным промерзанием грунта). Если свариваются крупные прутья с маркировкой «С» в строительстве частного здания небольшого размера — сварка не повлияет на прочность конструкции.

В процессе армирования следует обратить повышенное внимание на правильное армирование углов фундамента. Неправильная стыковка прутьев может привести к появлению трещин и расслоений. На углах необходима жесткость соединения арматуры и вязка тогда не подходит. На угловом месте стыков арматуры хорошо использовать Г-образные пруты.

Современные технологии позволяют использовать не только металлическую, но и композитную арматуру. Пластиковая арматура плюсы и минусы:

• имеет малый вес;
• не подвержена коррозии;
• высокая прочность на разрыв;
• низкая теплопроводность;
• не изгибается;
• прутья соединяются исключительно вязкой.

Пластиковую арматуру спокойно применяют в малоэтажном строительстве, в различных фундаментах и плитах.

Кроме вязки и сварки, используют муфтовое соединение арматуры, что позволяет надежно соединить концы арматурных прутьев друг с другом. У такого способа есть преимущества и недостатки:

• высокая скорость соединения прутьев;
• прочность соединения;
• снижается расход материала;
• высокая стоимость;
• требуется нарезать резьбу и прикрутить муфту.

Данный способ соединения арматуры часто применяется в промышленном строительстве и в больших объемах работ.

Более подробно смотрите информацию на сайте wikimetall.ru (портал о металлооброботке)
