Анкерный дюбель для бетона: Как выбрать анкер для бетона: советы профессионалов

пластмассовый дюбель-анкер с шестигранной головкой 8х80 и 6х40, другие модели

Назначение дюбеля – это монтаж и соединение конструкций различных видов. Там, где требуется усилить возможности дюбеля или шурупа, используют анкер, чем повышают прочность крепления. Название анкера не зря переводится с немецкого языка как «якорь». Он, действительно, надёжно фиксирует крепление, способен выдерживать высокие механические нагрузки и динамическое воздействие. Обычно используется при монтаже навесной техники, креплении балконных фасадов и во многих прочих ситуациях.

Особенности

Анкерные изделия выполняют функции крепежа в строительной сфере, бытовой, сельскохозяйственной и многих других. На сегодняшний день производители предлагают большой выбор анкерных дюбелей.

Изменения могут быть в виде расширения, раскрывания тела анкера, даже завязывания в узел и других подобных. Происходит заякоривание дюбеля, за счёт чего обеспечивается его надёжная фиксация — его практически невозможно выдавить или вытащить из фасада. Анкерные дюбели используют на вертикальных и горизонтальных поверхностях.

Они прекрасно справляются со своей ролью при подвесах на потолках.

Обзор видов

Есть несколько групп анкеров.

• С внутренним и внешним упором.
• Универсальные конструкции. При монтаже в пустотелых массивах они работают как распорные, а в полнотелых — как анкерные (распорная часть деформируется, образуя якорь).
• Химические виды фиксируются с помощью смол, клея или специальных составов.

Конструкции анкеров имеют несколько типов с конструктивными особенностями в каждом виде. Основными и чаще всего используемыми считаются распорные, клиновые и забивные. Крепежи имеют разную величину, но наиболее востребованные – это дюбели с шестигранной головкой 8х80, 6х40 мм.

Распорный тип имеет на конце крючок или кольцо, гайку или шестигранную головку. Это шпилька или болт с конусом на острие. На болт надета гильза с разрезами вдоль тела. Диаметр внутри гильзы меньше конуса, что не позволяет ей соскользнуть со шпильки.

Вращением гайки, укреплённой наверху, шпильку подтягивают к поверхности, а поскольку она не в состоянии сойти с болта, то происходит распор за счёт разрезов.

Анкеры с гайкой – это длинные болты с обычной гайкой и гильзой. Именно длина гильзы обеспечивает усиленную фиксацию. Особенность таких крепежей позволяет не только прижать что-либо к стене, но и добавить ещё одну гайку.

Из-за особенностей двухраспорных крепежей их используют в пористых материалах — при закручивании одна распорная гильза входит в другую. Поскольку распор располагается ближе к концу анкера, происходит фиксация в глубине поверхности.

Крепёж с шестигранной головкой похож на вариант с гайкой. Отличие только в том, что вместо гайки использован болт. Клиновый анкер имеет на конце распорную гильзу с деформационными качествами. Ввинчиваясь, шпилька обеспечивает в глубине массива расширение лепестков.

Химический вид, в отличие от прочих, требует некоторого времени, для того чтобы достигнуть прочной фиксации — в просверленное отверстие заливают специальный состав, вставляют гильзу и оставляют до полного высыхания состава. Используется в мягких, крошащихся материалах.

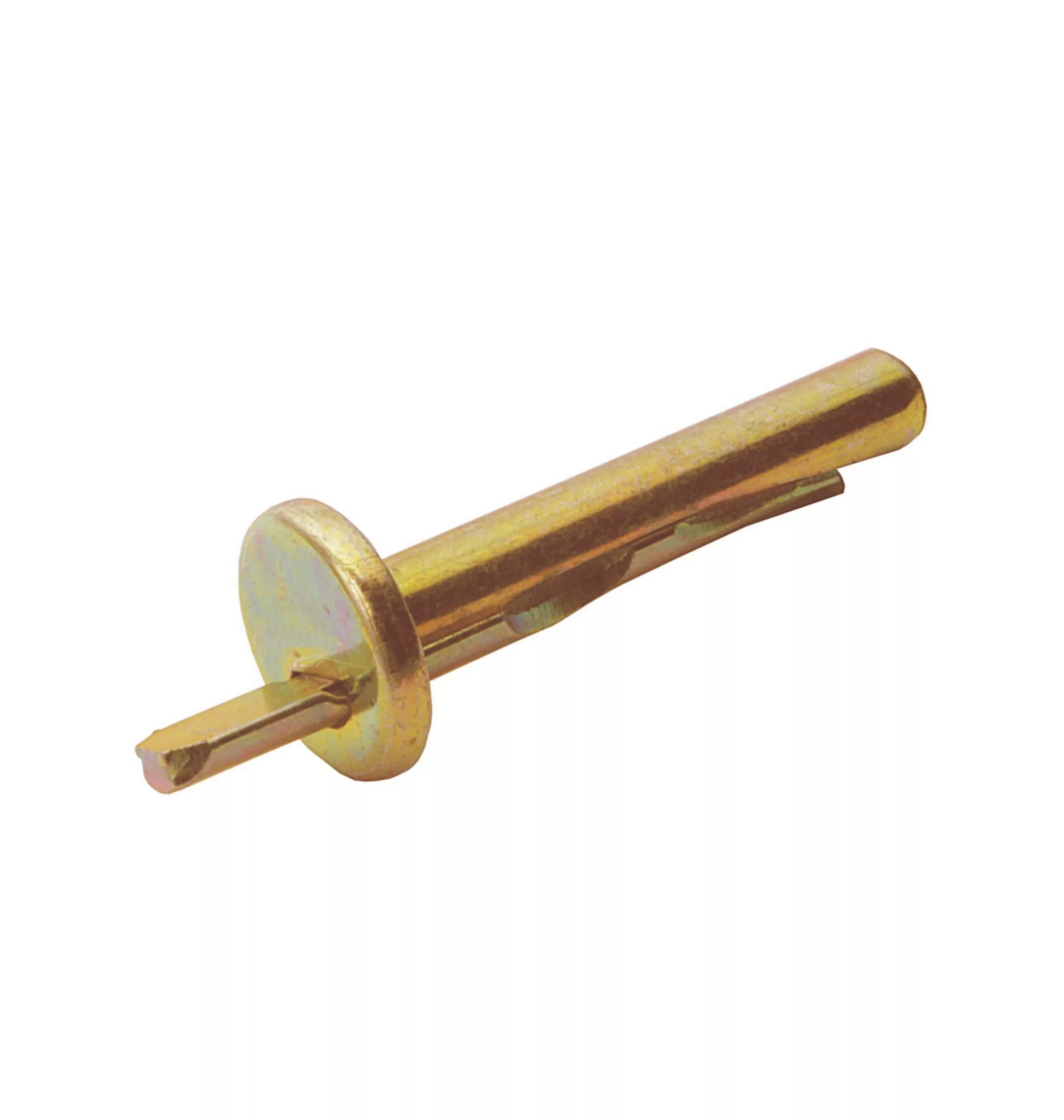

Забивные анкерные болты работают по другому принципу: сначала вставляется непосредственно гильза, а уж затем вкручивается болт или шпилька.

Материалы

Производители предлагают металлические и пластмассовые анкерные дюбели. Пластиковые производят из полиэтилена, полипропилена и нейлона. Металлические анкеры способны выдерживать более высокие нагрузки, чем пластиковые.

Способы монтажа

Только после выполнения этих условий осуществляется установка и закрепление приспособления.

Можно использовать как дополнительную фиксацию клей – например, хорошо работают жидкие гвозди. Немного состава выдавливают в отверстие, после чего забивают анкерный дюбель. После распорки происходит двойная фиксация положения расширенными рёбрами и клеем.

Хороший показатель надёжности будущего крепления – это трудность во время установки крепежа в приготовленное отверстие. Если он свободно входит на всю глубину, это значит, что крепление будет слабым. В этом случае надо взять больший диаметр.

Чтобы вогнать крепёж в отверстие, его можно аккуратно забить молотком, при этом использовать мягкую подложку для сохранения его целостности. По анкеру с кольцом или крючком можно бить без использования прокладки. В случае использования вида крепежа с резьбой на конце, удар молотком повредит её. Технология вбивания в этом случае такова: совмещается кончик шпильки и поверхность гайки. Под гайку подкладывают резиновый или деревянный брусок, после этого анкер загоняют внутрь с помощью молотка.

О том, как пользоваться химическим анкерным болтом, вы можете узнать из видео ниже.

Дюбеля для бетона: виды и монтаж

Дюбель – качественный элемент для крепления бетона. Может применяться не только к бетону – рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Область применения

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей – надежных монтажных элементов.

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить “дыру”, где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

• распорный;
• бабочка;
• универсальный;
• гвоздь;
• фасадный;
• химический;
• КВТ;
• GB.

Распорный

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Бабочка

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Гвоздь

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Фасадный

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его “шляпка” больше. Гильза и стержень произведены из материалов, стойких к ударам.

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

КВТ

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

GB

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Вывод

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Химические анкера для бетона: виды, монтаж и производител

Меньше двадцати лет назад крепление с использованием техники соединения синтетическими смолами был дорогой новинкой и использовался как эксперимент в области строительства. С тех времен техника и состав таких анкеров шагнули далеко вперед, что сделало такой вид крепежей более дешевым и преимущественным при работе с непростыми материалами. Его часто называют жидкий или вклеивающий дюбель.

Определение

Химический анкер – двухкомпонентная синтетическая смола, что используется для соединения и фиксации металлических материалов с материалом основания. Он появился не так давно на рынке, но в силу своих свойств успел завоевать своего покупателя. Чаще всего такие химические анкеры используются тогда, когда обычные металлические или пластиковые дюбеля не справляются с удерживанием конструкции. Чаще всего они используются при работе с:

1. Пустотостроительными материалами: эффективным кирпичом, поризованной керамикой.
2. Пористыми материалами: ячеистый бетон, керамзитобетон, ракушечник,  известняк, песчаник.
3. Плотным бетоном.

Преимущества и недостатки использования

Химические анкера для бетона состоят их химической смолы и отвердителя. Несмотря на то, что они считаются одним из самых надежных видов крепления, у них есть как преимущества, так и недостатки.

Начнем из плюсов в применении этих химических анкеров:

• Это высокопрочные крепления.
• Множество компаний производит клеящую смесь без такого токсического компонента, как стирол. Это делает его химически безопасным.
• Применяются для внутренних и внешних работ.
• Отсутствие запаха.
• Применяются в работе со многими материалами.
• При установке такого крепления не возникает растягивания.
• Для установки анкера не требуется много навыков, просты в использовании.
• Большая прочность.
• Выдерживают большое растягивающее напряжение.
• Отверстие, в которое помещается анкер, герметически запечатывается.
• Возможна установка при сильной влажности или под водой (не все).
• Долгий срок службы, больше 50 лет.
• Расширение крепления происходит примерно в тех же температурах, что и основного материала, с которым используется.
• Материал, из которого его производят, стойкий к химическому, атмосферному и коррозийному воздействию.

Как и у любого другого материала, у жидкого дюбеля есть минусы:

• Цена. Этот вид крепления значительно выше в цене, чем обычный дюбель.
• Срок хранения как в открытой упаковке, так и в закрытом виде (до 1 года).
• Срок твердения зависит от температуры. 20 – 20 – 40 минут, -5 – 5-6 часов, при температуре ниже минус 5 по Цельсию полимеризация может не произойти. Данные температуры приведены примерно так как затвердевание еще зависит от фирмы производителя и вида вклеивающего дюбеля.

Виды химических анкеров, монтаж анкеров

Существует два вида химических анкеров:

1. Ампульные: однокомпонентные, двухкомпонентные.
2. Инъекционные или капсульные (в картриджах и тубах).

Монтаж ампульных анкеров

Жидкий дюбель-ампула имеет вид стеклянного цилиндра, внутри которого смола, что при контакте с воздухом затвердевает.  Сверлят отверстие – помещается в отверстие ампула, наполненная полиэрфной смолой – потом туда вкручивают металлический стержень (анкер-шпилька) – ампула разбивается – вытекает клей, который находится в анкерах – клей схватывается. При этом кусочки стекла выполняют функцию армирования. Клей может смешиваться со стиролом, если он двухкомпонентный (2 ампулы). Схватывание смолы зависит от марки химического анкера и температуры воздуха.

Двухкомпонентные жидкие дюбели надежно закрепляют конструкцию с пористыми материалами, особенно, в тех случаях, если их эксплуатация будет проходить во влажной среде (например, в бассейне), так как их класс прочности 5.8.

Минусом ампульных вариантов есть то, что одна ампула приходится на одно отверстие, и если оно большое, то смола не полностью заполняет отверстие, отчего крепость конструкции ненадежна.

Картриджи – это небольшие емкости с носиком, через который выдавливают клей. Тубы – это большие резервуары, объемом 400-800 мл, для работы с которыми используют строительный пистолет.  Их стоимость намного ниже, чем ампульных. Также намного шире выбор смольного наполнителя. Они могут иметь в составе не только синтетические смолы, но и быть изготовленными с использованием акрилатов, полиуретанов, и других составов, которые также широко распространены на рынке.

Монтаж инъекционных анкеров

В бетоне сверлят дырку – хорошо ее очищают – выдавливают туда клей анкера – вставляют крепежный элемент – клей затвердевает, заполняя все неровности, поры и т. д. При этом из одного картриджа или тубы можно заполнить как одно отверстие, как и полностью закрепить конструкцию, в зависимости от их глубины и размеров.

Они больше подходят для работы с пустотостроительными материалами. В таких видах анкера дюбеля, как такового нет. В них перед выдавливанием клея вставляют перфорированные гильзы из металла или пластика, чтоб смола не растекалась слишком в пустоту. Это самое надежное крепление для таких материалов, аналогов пока не существует.

Советы по использованию

Исходя из свойств жидких дюбелей, рассмотрим несколько примеров, где целесообразней всего использовать химический анкер для бетона:

1. Установка ограждений на готовое дорожное полотно.
2. Для установки напольных ограждений, лестничных маршей.
3. Крепление инженерных сетей, если их крепление не было предусмотрено заранее.
4. Монтаж арматурных выпусков в уже готовых бетонных сооружениях.
5. Установка монолитных конструкций, кронштейнов на фасадах готовых зданий.

Химическим анкером можно закрепить и замонолитить еще много чего другого, всех его свойств и сфер применения не перечесть.

Примеры производителей

На рынке существует много фирм-производителей химических анкеров, среди них наиболее распространенные: Sormat, Nobex, Tox, Arctic, Hilti, Tecseal TECFIX, BIT United Ltd, Mungo, MKT, Chemofast, INKA, Technox, KEW, Fischer.

Как сделать химический анкер самому?

Если цена химического анкера слишком высока, можно попробовать сделать его самостоятельно. Для этого можно использовать эпоксидную смесь. Она хорошо монтируется в строительные материалы, обладает большой прочностью, адгезией к бетону. Такие смеси обычно состоят из следующих компонентов:

• эпоксидная смола (ЭД-20) – x;
• отвердитель (УП-583) – y;
• наполнитель (цемент, гипс) – z;
• пластификаторы и другие добавки (ДБФ, ДЭГ-1) – w, w2.

Порядок действий: x w (5-10%) = хорошо смешать Z = хорошо смешать y (в соотношении 1:8 – 1:10) = необходимый клеящий состав.

Характеристики такой смеси:

• Имеет высокую прочностью.
• Твердеет 3-4 часа, полностью застывает до 12 часов.
• Работает только в сухой среде.
• Выделение фенола в процессе эксплуатации.
• Температурный режим работы -10 о С- 30 о С.

Заключение

Химические анкеры занимают все большую роль в строительстве и монтажных работах. Благодаря своей прочности и износостойкости, они являются надежным крепящим элементом, особенно в работе со сложными основами: бетоном, пористыми материалами и т. д.

Сфера их использования неограниченная, так как с развитием технологии, они становятся все более доступными и адаптируемыми к материалам. Такие жидкие дюбеля значительно дороже, чем обычные, поэтому их можно сделать самостоятельно.

Дюбеля для бетона: разновидности и способы установки

Дюбеля для бетона — рациональный способ крепления всевозможных изделий к прочному и максимально надежному основанию. Чтобы крепеж гарантировал долговечное удержание конструкции, его требуется правильно подбирать в числе огромного ассортимента метизов, а затем верно вкрутить.

Что собой представляет классический дюбель

Первое требование к крепежу — качество изготовления.

Какие бывают дюбеля для бетона

Стандартный дюбель для бетона вставляют внутрь просверленных отверстий. Такие изделия применяют повсеместно, они используются практически везде, хотя максимальный эффект достигается при монтаже дверей и окон в бетонных стенах. Благодаря возможности простого демонтажа удается сохранять первоначальный вид снимаемой конструкции.

Классифицируют металлические дюбеля для бетона на две разновидности:

• анкерные метизы, позволяющие надежно крепить конструкции к слоистым либо многопустотным вариантам бетонной поверхности;
• разжимные изделия для монолитного бетона.

Материал для изготовления дюбеля для бетона

Чтобы вбить дюбель в бетонную стену, используют в качестве материала крепления пластмассу либо ее разновидности: полиамид, нейлон, полиэтилен, металл либо всевозможные сплавы. Металлические изделия снабжены защитным покрытием в виде оцинковки. Пластмассовые элементы не боятся коррозии, они хорошие диэлектрики, хотя и уступают по прочности металлическим изделиям.

Особенности крепежа для бетонной стены

Для соединения деталей и бетона не обязательно нанимать мастеров, поскольку все действия доступны для самостоятельного применения. Понадобятся только сам дюбель, острый гвоздь, электродрель, снабженная победитовым сверлом, изоляционная лента, молоток.

Стадии крепления конструкции такие:

• Место крепежа намечают острым гвоздем после скрупулезного измерения.
• В этой точке выполняют незначительное углубление.
• Выбирают подходящее сверло. В готовое отверстие дюбель обязан входить с применением некоторого усилия — тогда он надежно будет закреплен. На сверле заранее делают изоляционной лентой отметку требуемой глубины отверстия. Дрель располагают строго перпендикулярно относительно бетонной поверхности и сверлят отверстие.
• После этой процедуры нужно удалить пылесосом из отверстия пыль.
• Затем в него аккуратно вставляют крепеж, забивая до упора молотком. Приставив закрепляемую деталь, ввинчивают либо вбивают в дюбель шуруп.

Выбор дюбеля для бетона

Основная загвоздка перед домашним умельцем, выбрать, какой дюбель лучше подходит для бетона. При выборе нужно учитывать, какими будут  условия эксплуатации закрепленной детали, предполагаемые нагрузки, особенности крепежа и тип материала:

• для тяжелых конструкций подойдут дюбели для бетона, обеспечивающие глубину крепления больше 85 мм;
• при горизонтальной фиксации достаточна глубина крепления 30 мм и диаметр метиза 7–11 мм;
• чтобы смонтировать осветительные приборы либо подвесные потолки, у которых основная нагрузка предполагается снизу, нужно приобретать крепежи, снабженные поперечными насечками, имеющие усики разной длины;
• подбирая крепеж, важно контролировать, чтобы его диаметр соответствовал размеру отверстия;
• для слабых стен крепеж становится смягчающей прокладкой, чтобы нагрузка одинаково распределялась по изделию;
• при повышенной нагрузке нужно подбирать усиленные элементы крепления — их точные параметры рекомендовано выбирать по специальным таблицам;
• при старом бетоне рекомендовано использовать универсальное крепление, поскольку в материале могут присутствовать пустоты.

Правила монтажа дюбеля для кирпичной кладки

Этапы крепления изделия при необходимости соединить что-то с кирпичной стеной, выглядят так:

1. Сначала сверлят в стене посадочное отверстие. Выполнить работу удобно электродрелью. Диаметр сверла подбирают такой же, как у дюбеля.
2. Затем отверстие скрупулезно чистят, удаляя строительную пыль. После этого крепеж обязан входить внутрь без препятствий.
3. Далее используют сухой клей для плиток, который разводят водой. После получения клеевой массы ее заталкивают в отверстие. Удобно выполнять процедуру резиновым шпателем, для проталкивания же клеевой массы применяют обычный карандаш. Как только отверстие заполнено, в него вставляют до упора дюбель. Затем позволяют клею застыть, выдерживая паузу на сутки.
4. Следующий этап — вкручивание в изделие шурупа. Выполняя процедуру, обязательно контролируют, чтобы процесс происходил с определенным усилием. Когда оно присутствует, значит, дюбель действительно надежно держится внутри кирпичной кладки.
5. Скрупулезно выполняя схему действий, получают крепеж, который отличается превосходной надежностью, гарантированно выдерживающий даже весьма существенные весовые нагрузки.

Применять описанную методику можно и для ситуаций, когда требуется обеспечить надежное крепление дюбеля внутри любого иного пористого  материала. Такими являются газобетон, пенобетон, отдельные виды пористого кирпича, шлакоблок. С учетом высокой популярности этих строительных материалов на рынке, подбор для них крепежных изделий, способных гарантировать надежное крепление любых предметов на поверхностях является достаточно актуальной задачей.

Демонтаж крепежа

Приобретая различные варианты дюбелей, всегда следует задумываться, как придется демонтировать крепеж, который потеряет свою актуальность. Жизнь переменчива — всегда вероятна ситуация, когда выполненное крепление потребуется разобрать, чтобы перенести его в иное место. Об этом желательно думать еще на этапе монтажа дюбеля. Чтобы быстро выполнить его снятие, понадобятся разные инструменты, но все они обычно присутствуют в кладовой домашнего умельца. Стоит понимать, что определенные крепления (такие, как химические) невозможно демонтировать в принципе.

Как разобрать крепление:

• Для удаления пластмассового изделия вполне достаточно использовать саморез, имеющий соответствующий диаметр. Его вворачивают примерно на 2/3 глубины, затем головку метиза зажимают плоскогубцами, извлекая крепеж одновременно с дюбелем. Иногда для процедуры достаточно использовать обыкновенный штопор.
• Если саморез вкручен в дюбель, его шляпку можно поддеть, применив гвоздодер. Однако нужно контролировать, чтобы метиз в отверстии сидел плотно.
• Если дюбель деревянный, его удаляют по частям. Для этого кусок древесины дробят вдоль волокон стамеской и молотком. Затем остатки поддевают шилом либо гвоздем, удаляя их из отверстия.
• Когда изделие сидит прочно в бетоне, проще его вовсе не демонтировать, а срезать заподлицо со стеной, замазав гипсом углубление.
• Когда внутри крепежа осталась часть шурупа — поможет нагретый паяльник. С его помощью плавят пластиковую основу, потом обломок поддевают круглогубцами и извлекают.
• Металлический дюбель, внедренный в бетон посредством строительного пистолета, обрабатывают мощными и частыми ударами кувалды, воздействуя со всех сторон на выступающие элементы изделия. Обычно такая процедура приводит к расшатыванию анкера, после чего его просто вынуть. Если мероприятие завершилось неудачей, делают возле крепежа углубление сверлом. Благодаря наличию круговой воронки снижается площадь сцепления дюбеля и стены, после чего получится его удалить без проблем.

Заключение

Чтобы подобрать действительно подходящий крепеж, желательно заранее скрупулезно изучить имеющиеся варианты, чтобы понять, какой вариант крепежа предпочесть. Одновременно требуется знать технологию монтажа изделия, чтобы внимательно ее выполнять по строительным правилам. Тогда закрепленная деталь гарантированно не отвалится и будет надежно зафиксирована.

Выбор анкерных болтов по бетону: классификация и виды, применение, размеры и цена

Анкерный болт незаменим для крепления тяжелых бетонных конструкций, таких как фундаменты, плиты перекрытия, стены и перегородки. На фото анкера представлены его составные части:

• внутренний болт;
• коническая гайка;
• корпус.

• Принцип работы эффективен: по мере вкручивания специальный крепежный элемент расширяет метиз и обеспечивает надежную фиксацию необходимой конструкции.

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

1. В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.
3. При выборе надежного соединения необходимо обратить внимание на следующее:

• модель и расположение конструкции;
• условия эксплуатации;
• тип крепления;
• параметры;
• результаты расчета нагрузки (не допустимо превышение 25% от нагрузки, указанной в ГОСТ).

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Принцип действия следующий: сначала подготавливается отверстие, подходящее по глубине и длине. Затем вставляется болт и после разжимается при помощи специального устройства. Далее в него вкручивается непосредственно крепежный элемент.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

• Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

1. Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Механизм действия следующий: во время осаживания благодаря своей форме анкер, помещенный в уже готовое отверстие, увеличивается в диаметре.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером. Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

• Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Фото анкеров для бетона

2. Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Источник: https://instrumentgid.ru/vidy-ankerov-dlya-betona/

Разновидности анкерных болтов – классификация, установка и правила применения

Анкерный болт – крепеж, позволяющий осуществлять монтаж предметов и элементов конструкций, имеющих большую массу, к стенам и потолкам. При его помощи достигается очень надежное крепление, которого не может дать дюбель-гвоздь или шуруп для дюбеля.

• В статье будет приведена классификация, описано какие бывают виды анкерных болтов и где применяются, приведены наглядные фото.

Важные параметры и виды анкерных болтов

Болты изготавливаются по ГОСТу из легированных сталей повышенной прочности. В целом анкерный болт – это стальной стержень цилиндрической формы длиной 45-225 мм. С одного конца оснащен резьбой, другой является крепежным. Любой анкер выглядит как втулка с распорным элементом, выполненный в виде конической формы гайки.

Когда крепеж ввинчивается в несущую конструкцию для анкера, муфта под его воздействием сильно деформируется, создавая сильное сцепление с основанием. За счет этого вырвать болт из стены можно лишь с ее частью.

Классификация анкерных болтов, помимо их размеров и материала изготовления, производится по следующим параметрам:

• метод сцепления в основании – бурильные, забивные, винтовые;
• вид фиксации в месте крепления – расширение, трубка, распор;
• конструктивные нюансы анкера – цельный, стержневой, сборный, цилиндрический.

Помимо приведенной классификации, анкерные болты по конструктивным особенностям могут быть либо временные, либо постоянные.

Такая хорошая сцепка достигается при наличии упора и достаточной действующей силы трения. Анкерные болты химического типа также держатся еще и за счет смолы, склеивающей болт с анкером.

Существует такая техническая характеристика, как вырывной показатель анкерного болта, показывающий, какое усилие необходимо приложить, чтобы выдернуть болт из анкера. Измеряется прилагемое усилие в килоньютонах, и согласно ГОСТу оно должно превышать 10,5 кН.

Вырыв анкерного болта, как правило, происходит в двух случаях: если болт был вкручен на недостаточное количество оборотов, либо когда произошел вырыв конической гайки. Возможен еще вариант вырыва вместе с дюбелем и фрагментом стены.

Немаловажны также прочность на изгиб и скручивание. Для изгибающего момента анкерного болта эта величина не должна превышать 5-25 нм, для крутящего – 10-40 нм. Чем меньше эти показатели, тем прочнее и жестче болт.

Сферы, где используются анкерные болты

В зависимости от конструктивных особенностей, параметров жесткости и прочности, вырывного показателя анкерные болты имеют следующие области применения:

• для закрепления частей зданий – балконов, лоджий, лестничных маршей, перил и консолей;
• для монтажа к фундаментам, в кирпич, бут различных конструкционных элементов – растяжек для мачт, тросов, вывесок и т. п.;
• для монтажа подвесных сплит систем, механизмов балок.

Различают анкерные болты механического и химического принципа действия. Болты с механическим принципом действия выпускаются с шестигранными головками, с потайной головкой, с крюком, с кольцом, а также с ударным распором и в виде шпильки.

Анкерные болты с химическим принципом действия применяются на наиболее ответственных участках, поскольку прочностью сцепления значительно превосходят механические.

1. Вескими плюсами этого типа анкерных болтов являются:

• возможность применения для внешних и внутренних работ;
• нечувствительность к вибрациям поверхности;
• возможность применения на малопрочных основаниях вроде ракушечника и газобетона.

Правила монтажа

Монтаж начинается с засверливания основания соответствующим анкеру сверлом, чтобы он с некоторым усилием заходил в отверстие, из которого предварительно удаляются остатки строительного мусора. Далее в отверстие молотком забивается анкер. Затем гайка на болте затягивается по максимуму, чтобы обеспечить максимальное расклинивание анкера в основании.

По окончании процесса необходимо отдать гайку и накрутить на шпильку, гайку снова затянуть. При использовании анкеров с химическим принципом действия засверливают отверстие в основании, забивают анкер, а затем вставляют в него шпильку. Ампула в анкере разбивается, и состав в ней намертво приклеивает шпильку.

Фото анкерных болтов

• Также рекомендуем просмотреть:

Источник: https://materialexpert.ru/raznovidnosti-ankernyx-boltov/

Что такое анкерный болт и его применение?

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов.

Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям.

Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер.

Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков.

Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона.

Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения.

Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Источник: https://pobetony.expert/tekhnika-i-materialy/ankernyj-bolt

Виды анкеров: диапазон выбора анкерных соединений устроит и строителя, и землеустроителя

Этот вид крепежа оказался самым эффективным при горной выработке, для крепления стен и сводов горизонтальных ходов в рудном теле. И немцы, и англичане нашли в нём сходство с «якорем». Так появился универсальный по сфере применения крепёжный элемент — анкер. Анкерный болт — металлическая деталь заворачиваемая, забиваемая или закладываемая в заранее подготовленное твёрдое основание.

Скрыть содержание

Анкерный крепёж

Типичный анкерный болт представляет собой стержень от 45 до 200 мм из легированной стали (09Г2С-6), характеризующийся 6-8 категорией прочности. Болт имеет шестигранную головку и крепёжный конец с нарезной резьбой.

Принципиальные особенности анкерному болту придают втулка с продольными прорезями и коническая гайка, движение которой по стержню осуществляет принцип анкеровки. Технические характеристики анкерных болтов подробно рассмотрены в данной статье.

Способ крепления анкера определяется характером полезных нагрузок, которые и осуществляют его прочную связь с конкретным по материалу основанием. Это и сила трения, и противодействие в упоре, и адгезия при использовании химических веществ или преобразования поверхности в условиях термического воздействия.

Самым дешёвым и распространённым видом анкерного крепежа является соединение с основанием на применении силы трения, которую испытывает болт в отверстии тела крепления.

Для тонкостенных материалов эффективнее внешний упор, при котором наружный элемент крепёжного конца позволяет затягивать базовую основу между ним и головкой болта.

Самым перспективным и универсальным по своим возможностям считается химический анкер, включающий в систему крепления синтетические смолы или клеи. Фактически, способ крепления анкера и определяет его тип.

Достоинством анкерного крепежа является возможность эффективно сочетать различные способы соединения, исходя из конкретной строительной задачи и особенностей материала соединяемых конструкций.

Основу классификации анкеров определяют:

• техника введения анкера в основу: забивочные, лепестковые, винтовые, бурильные;
• по признакам заделки места крепежа: с бурением, с расширением, трубчатые;
• по конструкционным признакам основного элемента: цилиндрические, стержневые, из проволочных прядей;
• по срокам эксплуатации: временные и постоянные.

Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

1. Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
2. Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.
3. Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.
4. Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.
5. Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
6. Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
7. Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
8. Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
9. Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
10. Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Этот вид крепежа к силе трения и упора добавил ещё и надёжности силы склеивания, которую обеспечивает использование синтетических смол и клеёв. К ведущим достоинствам анкерного крепежа добавились новые:

• создание крепежа- монолита:
• пригодность для наружных и внутренних работ;
• исключительная эффективность в крепеже рыхлых и тонкостенных материалов, на краю конструкции;
• стойкость к вибрации;
• компактность упаковки;
• большие сроки эксплуатации.

• Предложения ведущих фирм HILTI, BIT и Chemofast насытили отечественный строительный рынок уникальными марками химических составов для анкерного крепежа, которые расцениваются как ноу-хау в этой области.
• Простые в использовании, доступные в цене, химические анкеры доказали свои преимущественные свойства.
• Более подробно химические анкерные болты мы разобрали здесь.

Пластиковые анкеры

Пластиковые анкеры — разновидность анкеров, применяемых в землеустройстве.

Крепёжные элементы, произведены как цельнолитые изделия из композиций на основе полимера, обладающие ударопрочностью и морозостойкостью. Представляют собой стержень от 60 до 120 см длинной.

Комплект состоит из пробойников, пластиковых анкеров и АТРклипов (для анкерирования ячеек), шнура из полиамида.

Анкер имеет Те-образную форму, в грунт забивают его пробойником. В монтаже с АТРклипом, позволяет протянуть полимерный трос для закрепления георешётки. Будучи несущим элементом, пластиковый анкер устанавливается до отстыпки грунта.

Он не боится грунтовых вод, коррозии, воздействия химических веществ. Используется при строительстве трубопроводов, дорожных насыпей, укрепления берегов водоёмов.

Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.

В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.

Особенности грунтовых анкеров рассмотрены в этой статье.

Анкеры для устройства фундамента

Чтобы увеличить сцепление конструкций с фундаментом используют фундаментные болты: съёмные, глухие и закладные.

Их делают прямыми, изогнутыми, составными или даже в соединении с анкерной плитой, что позволяет монтировать прямо в жидкий бетон.

Самые большие сложности с установкой глухих болтов: их положение точно выверяют с помощью стальных кондукторов (стоек и связей), поскольку после заливки бетоном уже ничего нельзя поправить. Больше информации о фундаментных анкерах здесь.

Анкер регулировочный по высоте

Такой вид крепежа востребован там, где сочетание конструкций из разных материалов предполагает разные характеристики усадки. За счёт двух стальных площадок на резьбовом стержне, гаек и шайб он позволяет урегулировать горизонтальное положение конструкции относительно основания.

Регулировочные анкеры могут различаться величиной площадок, размером анкер-шпильки, весом и ценой. Материал для такого анкерного болта — легированная сталь с оцинковкой поверхности.

Подробнее об анкере регулировочном по высоте читайте в специальной статье.

Классификация анкеров по материалу соединяемых конструкций

1. Для листовых материалов: панели ДСП,гипсокартон и т.п.
2. Для плотных материалов: природный камень, бетон, кирпич.
3. Для пустотелых материалов: пенобетон, газобетон, щелевой кирпич.

В зависимости от массы соединяемых конструкций и материала выбирается способ анкерного соединения или комплексный подход к его использованию.

Про анкера для гипсокартона, бетона, газобетона и кирпича рассказывается в этой статье.

Установка анкерных болтов

Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке. Подробнее про монтаж анкерных болтов читайте здесь.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

• вырывающая сила;
• изгибающий момент;
• крутящий момент;
• комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

• в величине изделия;
• по назначению;
• по материалу;
• в величине закупочной партии
• инновационных модификаций;
• популярности производителей.

Более подробно про расчёт нагрузок анкерных болтов и цены на них рассказано тут.

Источник: https://ru-house.net/stroitelstvo/krepezh/ankery/vidy-tipy-ankeryh-boltov.html

Анкерные болты по бетону: виды, размеры, монтаж

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др.

Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа.

Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

• качество материала, в которой устанавливается анкер;
• тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
• правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
• прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

• фундаменты из бетона;
• стены и перегородки из бетона и кирпича;
• плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

• балки из металлопроката различного типа;
• элементы подвесных потолочных конструкций;
• светильники и люстры;
• деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
• элементы лестничных конструкций;
• несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

• путем расклинивания распорной втулки внутри отверстия;
• за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки.

Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др.

Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным.

При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии.

В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью.

При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона.

Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом.

Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера.

После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции.

При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен.

Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Источник: http://met-all.org/metalloprokat/metizy/ankera-dlya-betona-razmery-vidy.html

Анкеры для бетона, цена: размеры

Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций. Фиксация с помощью таких элементов может осуществляться:

• механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
• химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.

Материалы изготовления и размеры бетонных анкеров

Анкеры оцинкованные

Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.

Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости. Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.

Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.

Особенности монтажа анкеров для бетона

Монтаж клинового анкера для бетона

1. В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
2. После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
3. Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.

На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.

Какие бывают анкеры для бетона

Забивной анкер для бетона.

Анкер забивной для бетона

Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.

Рамный анкер.

Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.

Клиновой анкер для бетона.

В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.

Анкеры с кольцом для бетона.

Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам. Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.

Анкерный болт с крюком.

От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.

Анкеры для эпоксидного бетона — Williams Form Engineering Corp.

• Дом
• О нас
• Свяжитесь с нами
• Литература
