Анкерный болт — виды, размеры и способы анкерного крепежа

Анкерные болты — виды и принцип действия

Содержание

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

• Фундаментный болт

• Болт молли

ru.wikipedia.org/wiki/Анкерный_болт

Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Cхема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

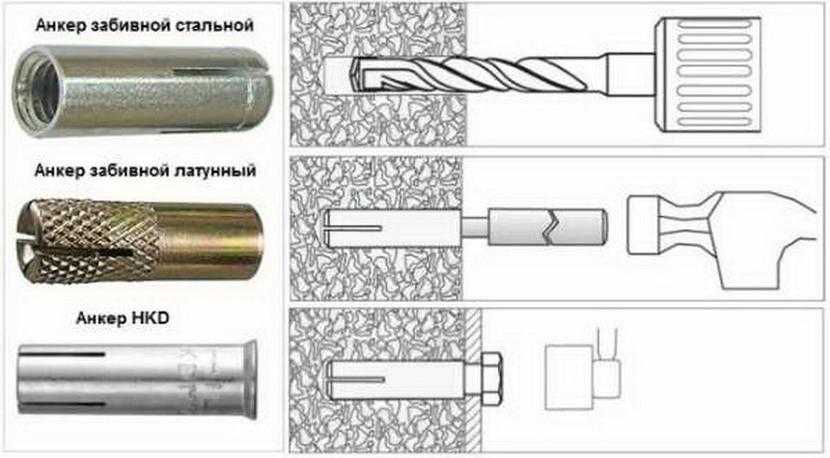

Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Анкерный болт. Установка, принцип работы.

Смотрите это видео на YouTube

Анкерные болты > от Недвальс

Бетон – ключевой материал для строительства многих зданий. Однако его текстура усложняет подбор крепежных элементов, как во время строительства, так и при выполнении ремонтных или отделочных работ. Гвозди и саморезы плохо подходят для крепления к бетону и некоторым видам кирпича. Анкерные болты порой становятся единственным методом решения этой задачи.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске: с гайкой, распорные, с измененной формой головки, с крюком или петлей. Широкий выбор позиций обеспечивает возможность удовлетворения спроса, даже если требуется изготовление металлоизделий по чертежам заказчика.

Анкерный болт: его особенности и возможности

Фундаментный высокопрочный болт, или анкерная группа, — это металлический фиксатор, обеспечивающий безупречное крепление к бетону, а также к неоднородным поверхностям. За счет определенных факторов анкер дает лучшее крепление:

• Трение. Благодаря распирающей силе, которая создается путем пластикового дюбеля или распора металлической цанги, анкер воспринимает и передает нагрузки на материал основания путем трения об это основание.
• Упор. Анкер воспринимает нагрузку и компенсирует ее силами сопротивления излому или смятию, обеспеченные глубиной анкеровки.
• Склеивание. Нагрузки, приходящиеся на анкерный болт, компенсируются внутренним касательным напряжением в месте, где тело анкера соприкасается с материалом.

Комбинация этих принципов физики обеспечивает самое надежное крепление с помощью высокопрочных болтов.

Маркировка анкерных болтов

Понимать особенности маркировки фундаментных и других анкерных болтов необходимо, чтобы уметь определять, какой тип продукции нужен в том или ином случае. Можно рассмотреть пример М6 15/35х90:

• обозначение М6 указывает на диаметр резьбы болта;
• цифра 35 – максимальная толщина материала, который будет соединять крепеж;
• 15 – диаметр сверла, которое нужно использовать для создания отверстия в бетоне;
• 90 – минимальная глубина отверстия.

Все характеристики указываются в миллиметрах для достижения предельной точности.

Важно! Анкерные болты производства Nedwal’s, в том числе разработанные инженерами компании, обладают повышенной прочностью и не разрушаются со временем, как китайские аналоги.

Маркировка анкерного болта представлена десятками различных наименований, что позволяет заказчику выбрать лучшее решение для тех или иных задач.

Высокопрочные анкерные группы – это уникальные строительные элементы, размер которых может существенно отличаться. Например, фундаментные болты могут достигать длины более 2-3 метров, тогда как крепежный элемент для отделочных работ не превышает размера в 10 см.

Сильные и слабые стороны анкерного крепления

В строительстве и промышленности используется колоссальное количество различных крепежей: алюминиевых заклепок, винтов, шпилек, которые, кстати, служат одним из элементов анкерного крепежа, болтов и сопутствующих деталей. У каждого из этих вариантов есть список преимуществ и нередко – недостатков.

Однако анкерные болты – один из самых универсальных элементов крепежа, недостатков у которого совсем немного. Начинать следует именно с них:

• экономическая нецелесообразность применения анкерных конструкций для крепления легких предметов в ходе дизайнерских работ, монтажа и ремонта, в том числе крепление на деревянные стены;
• в сфере метизной продукции анкерный болт – один из самых дорогих, что обусловлено его надежностью и сложной, многосоставной конструкцией;
• перед установкой в стене нужно сделать точное отверстие, которое обеспечит надежное крепление, и собственными силами не всегда удается подобрать верный вариант;
• важно оценивать сложность предстоящей работы, особенности крепления, и выбирать подходящий вариант конструкции анкерного болта – непрофессионал в этом вопросе тоже может сделать ошибку.

Но, если грамотно подойти к производству анкерных болтов, выбрать хорошую конструкцию, а также использовать крепеж по назначению, то все эти минусы нивелируются.

Важно! Менеджеры и инженеры «Недвальс» помогут сделать правильный выбор: оценят объект и подберут лучшую анкерную позицию.

Правильный выбор и монтаж поможет в полной мере насладиться преимуществами анкерных болтов:

• Максимальная устойчивость к нагрузкам. Ни один другой метиз не способен выносить нагрузки без повреждений так, как это умеет анкерный болт. Особенно важно это преимущество при строительстве и креплении конструкций бетонных панелей.
• Широкий выбор фиксаторов. Учитывая особенности монтажа в той или иной сфере, болт можно подобрать под любой тип установки: крепление к полу, потолку, стенам, боковым поверхностям.
• Простая установка крепежа. Для монтажа не нужно использовать специфического оборудования. Также конструкция анкера обеспечивает ускорение процесса установки деталей.
• Возможность использования на готовых конструкциях. Анкер подходит для монтажа как во время возведения объекта, так и после этого.
• Устойчивость к статическим и динамическим нагрузкам. Анкерная группа лучше другого крепежа выносит даже сильные вибрации.

Некоторые виды анкерных болтов подходят для повторного демонтажа. Для многих строительных работ, в том числе в промышленности, выбор всегда происходит в пользу таких крепежных элементов, как анкеры. Ведь в надежности, простоте монтажа и безопасности они выигрывают у большинства других метизов.

Материалы для изготовления болтов

Высокопрочные анкерные болты для массивных конструкций используются из лучших сплавов, устойчивых к коррозии и излому. Эти материалы регламентированы ГОСТом и техническими условиями. Чаще всего применяют:

• Конструкционные стали. Предпочтение отдают материалам с низким содержанием углерода. Они отличаются повышенной прочностью.
• Стали, устойчивые к коррозии. При изготовлении анкерных болтов в Новосибирске применяются легирующие сплавы. Это могут быть цветные и черные металлы, повышающие устойчивость конструкции не только к износу, но и к коррозийным процессам. Широко легированные стали используются в сфере строительства морских конструкций и объектов, взаимодействующих с агрессивной средой.
• Алюминиево-цинковые сплавы. Другим словом, латунь, -отличается высокой стоимостью и в промышленной сфере применяется несколько реже, чем в бытовой.

Важным условием для изготовления высокопрочного крепежа считается использование защитного покрытия. Цинкование – наиболее эффективный и экономичный способ защиты анкерного болта. При этом используется несколько методов покрытия метизов.

Классическое цинкование – более простая технология. Крепеж, изготовленный с таким покрытием, чаще всего используется в условиях средней влажности. Его применяют для обустройства внешних и внутренних работ. Важное условие для долгого срока службы цинкового крепежа – его применение в среде без высокой степени агрессивности.

Вторая технология – горячее цинкование анкерных болтов. В результате получается высокопрочное, надежное покрытие, защищающее крепеж даже в условиях повышенного воздействия атмосферных осадков, кислот и щелочей.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске, используя любой из методов на усмотрение заказчика, учитывая условия, в которых предстоит эксплуатация объекта. К нам обращаются представители специализированных производств, где применение высокопрочных болтов, оцинкованных горячим методом, очень востребовано.

Особенности анкеров для газо- и пенобетона

Пенобетон – материал с низкой горючестью и невысокой плотностью, которые обеспечивают ему прекрасные теплоизолирующие свойства и повышенную стойкость к перепадам температур. В структуре пеноблока находится много застывших пузырьков, что представляет определенную сложность при креплении классическими элементами из-за риска разбалтывания. Для пенобетона одним из лучших вариантов будет использование пластиковых и химических анкеров, которые снижают степень износа за счет уменьшенного трения.

Газобетон также обладает пористой структурой, но в него можно устанавливать металлические клиновые анкерные болты, длина которых не должна быть меньше 10-15 см. В нем, как и в пенобетоне, можно использовать химические анкеры.

Виды анкерных болтов в зависимости от сферы применения

В каждой ситуации, когда требуется использование высокопрочного крепежа, эксперт стремится подобрать лучший вариант конструкции анкерного болта. Ведь сферы его применения практически безграничны, но использовать один и тот же тип метиза нельзя в разных ситуациях.

Анкерный болт с гайкой

Самый простой вариант анкерного болта – с гайкой на одном конце. Состоит он из следующих элементов:

• высокопрочная резьбовая шпилька с конусообразным концом;
• распорная втулка, на которой имеются боковые прорези;
• гайка, которая фиксирует шпильку в отверстии.

Принцип действия анкера сводится к тому, что конструкция помещается в высверленное отверстие, точно соответствующее диаметру распорной втулки, а затем закручивается гайка. Резьбовой элемент постепенно вкручивается в распорную втулку и разжимает ее конусообразным наконечником. Увеличенная в диаметре втулка создает прочное и неподвижное крепление анкера в отверстии.

Размеры анкерного болта с гайкой могут существенно отличаться – от 6 до 28 мм в диаметре и длине от 6 до 30 см. Используется подобный метиз с плотными материалами, такими как: полнотелый кирпич, бетон, природный камень.

Метиз с крюком на конце

В отличие от классического анкера с прямым резьбовым концом, метиз с крюком оснащен незаконченной петлей. Элемент широко распространен при монтаже в потолок и стены, когда нужно установить подвесную конструкцию. Гайка в этом случае устанавливается под крюком. Она гарантирует разжимание распорной втулки и надежную фиксацию строительной конструкции.

Анкерный болт с крюком чаще всего используется, когда закрепленный предмет предстоит снимать с установленного крепежа: при монтаже осветительных устройств и тяжелого оборудования, которому требуется самая надежная фиксация.

Анкерный болт с кольцом

Обладает почти такой же конструкцией, как метиз с крюком, только в этом случае у анкерного болта на конце расположено полукольцо или полноценное кольцо. Принцип действия анкера аналогичен: гайка нужна для распорки втулки, а на кольцо крепятся подвесные элементы. В отличие от крюка, кольцо больше подходит для установки различных цепей и тросов.

Двухраспорная анкерная группа

Конструкции этих анкерных болтов состоят из 2 расширяющихся элементов. Они разжимаются при закручивании резьбового элемента: одна втулка входит во вторую, при этом разжимается параллельно вместе с ней при вкручивании винта. Подобный крепеж повышает площадь контакта с отверстием, поэтому использовать анкерную конструкцию можно в пористом или пустотелом материале.

Клиновые метизы

Клиновые конструкции стоят дороже большинства других видов анкерных болтов из-за их особенностей. Это сделало вид продукции мало востребованным и в строительной, и в ремонтной сфере. При завинчивании анкерного болта винт воздействует на передвигающийся клиновый элемент, который давит на распорную втулку и обеспечивает ее полное раскрытие.

Забивные анкерные элементы

В отличие от остальных видов, этот анкерный болт не вкручивается в материал, а вдалбливается в него. Здесь основой конструкции служит не винт, а ударный элемент, или гвоздь. Процесс установки метиза выглядит так:

1. В отверстие в бетоне или другом материале помещается втулка.
2. Далее происходит установка путем долбления.
3. Ударный элемент расширяет втулку.
4. После фиксации ударный элемент удаляется из стены и в него вкручивается шпилька или болт.
5. Затем происходит установка фиксируемого объекта.

Забивные конструкции используются достаточно часто – в твердых и, наоборот, более мягких материалах.

Анкерные болты с шестигранной головкой

Основой конструкции в этом случае становится болт, вставленный в конусообразную дыру в распорной втулке. В этот момент болт расширяет подготовленную дыру и разжимает распорку, обеспечивая железобетонную фиксацию.

Одной из разновидностей анкерного болта становятся изделия, сверху которых есть прорези под крестовую отвертку. В большинстве случаев анкеры изготавливаются небольших размеров – до 12 мм, хотя встречаются и более крупные варианты. Обусловлено это тем, что с помощью отвертки нельзя добиться такой же надежной фиксации, как гаечным ключом.

Химический анкер

Химический крепеж – это двухкомпонентная масса, в составе которой часто используются синтетические смолы. Среди наименований крепежа нередко можно встретить такие названия, как: вклеивающий анкер, инжекционная масса, жидкий дюбель.

Факт! Впервые химический анкерный болт начали использовать в горнодобывающей отрасли для крепления оборудования и конструкций к рыхлым и неустойчивым породам.

Но со временем элемент нашел применение и в других сферах строительства. Ведь его адаптивность к материалам за счет полного заполнения сколов, трещин и рыхлых участков позволила повысить надежность и прочность сцепления метиза с любыми материалами.

В составе анкеров химического типа присутствуют:

• цементная смесь – связывает остальные ингредиенты, обеспечивает прочность и наполнение состава;
• отвердитель – обеспечивает финальную фиксацию крепежа;
• кварцевый песок – выполнять роль наполнителя;
• синтетические смолы из полиуретана, полиэфира или акрила.

Химический анкер сочетает 2 рода элементов. Принцип работы связан с установкой металлической шпильки в бетон, в том числе пористый, в кирпич или другой материал посредством сцепления с клеящим составом. Химический материал обеспечивает 100% заполнение всех пор, ведь вводится он в отверстие после сверления специальным строительным шприцем в жидкой форме. Когда смола отвердеет, достать ее будет уже не так просто.

Важно! В связи с применением отвердевающей конструкции устанавливать объект на анкерный болт можно только после того, как клеящий состав затвердеет.

Сфера применения столь прочных и надежных анкерных болтов широка за счет их технических свойств:

• крепление козырьков;
• установка балконов;
• строительство мостов в подводной части;
• применение в случаях, когда даже качество сцепления классических анкерных болтов кажется недостаточным.

Существует немало производителей химических материалов для установки анкерных болтов.

Среди преимуществ химического крепежа выделяют:

• 100% герметичность закупорки отверстия, сделанного для анкерного крепления;
• отсутствие растягивающего напряжения в материалах с пористой структурой;
• простая и быстрая установка, не предъявляющая специфических требований к опыту мастера;
• безукоризненная прочность конструкции после отвердения материала;
• возможность установки на несущих конструкциях;
• полная устойчивость к действию коррозии, атмосферных осадков и химических веществ.

Срок использования химического анкерного болта превышает 15 лет. А для внутренних работ можно подобрать составы, в которых отсутствуют токсичные элементы.

Среди недостатков химического метиза можно выделить только то, что перед продолжением монтажа других конструкций на анкер требуется длительный период отвердевания. Если температура окружающей среды равна 5 градусам тепла, то это время достигает 6 часов ожидания. Также при монтаже химических анкерных болтов важно помнить, что после вскрытия картриджа нужно сразу же использовать материал.

Правила монтажа анкерных болтов

Методика установки анкерного болта определяется типом его конструкции. Здесь применяется сочетание методов установки шпильки ГОСТ, болтов. Классическая технология, используемая при креплении простых анкеров, выглядит так:

1. Проделывают отверстие в стене или потолке. На этом этапе важно правильно подобрать сверло, чтобы оно соответствовало требуемой длине и диаметру анкерной композиции. Если анкер не войдет в стену полностью, на него нельзя будет крепить объект.
2. Установка анкера в проделанное отверстие. Сначала из отверстия нужно удалить пыль, оставшуюся от сверления. Устанавливают крепеж легким ударом молотка, без усилия в стену он входить не должен.
3. Закрепление конструкции анкера. Приступают к затягиванию гайки, которая обеспечит раскрытие распорного механизма. Затягивают крепеж до упора.

В строительстве монтаж анкерных болтов может существенно отличаться, особенно если применяются фундаментные разновидности крепежа.

Заказ анкерных болтов в Nedwal’s: быстрее и надежнее!

Компания Nedwal’s занимается изготовлением анкерных болтов в Новосибирске с 2000 года, обеспечивая нужды строительства целых районов города. Среди преимуществ сотрудничества с нашей фирмой:

• менеджеры, знакомые с рынком и технологиями строительства, монтажа различных объектов, где могут применяться анкерные болты;
• возможность изготовления партии продукции в течение 8 часов за счет постоянной работы производственного цеха – без выходных и перебоев;
• доставка подготовленной продукции транспортом компании на адрес заказчика;
• трехступенчатый контроль изготовленных метизов на производстве и в отделе технической регуляции;
• договорные условия оплаты – внести ее можно после проверки и получения товара;
• стоимость анкерных болтов ниже на 25% в сравнении с магазинами, которые продают готовую продукцию.

Заказать изготовление высокопрочных болтов могут как физические, так и юридические лица. Цех способен за короткий промежуток времени обеспечить клиентов партиями от 30 кг товара.

Компания «Недвальс» также изготавливает разные фундаментные болты по ГОСТ, шпильки, заклепки и сопутствующий крепеж. Если вам нужно обеспечить объект металлоизделиями – обратитесь к нам, и мы поможем снабдить любые работы «под ключ».

Все, что вам нужно знать об анкерных болтах

27 мая 2022 г. 27 мая 2022 г. | 9:27

Анкерные болты соединяют конструктивные элементы в бетонных конструкциях. Анкерные болты обычно используются для крепления салазок, оборудования и конструктивных элементов к бетону. Один конец анкерных болтов заглубляется в бетон, а другой остается открытым. Открытый конец часто имеет резьбу, чтобы можно было прикрепить конструктивные детали или оборудование. В этой статье будут рассмотрены основные типы анкерных болтов, а также их использование и критерии выбора.

Анкерные болты, используемые в промышленности, подразделяются на две категории в зависимости от требований к их установке:

Залитые анкерные болты: болты залиты непосредственно в бетонную поверхность. Это самые простые, но самые мощные анкерные болты. Этот тип анкерного болта устанавливается во влажный бетон и становится полностью безопасным после того, как бетон высохнет и затвердеет. Литые анкерные болты подразделяются на множество типов. Наиболее распространены следующие типы закладных анкерных болтов::

• Вставные анкерные болты: Вставные болты очень просты и удобны в использовании. Как только бетонная плита намокнет, в смесь вставляется штопорная оболочка, удерживая ее параллельно поверхности плиты, чтобы можно было вставить соответствующий болт, когда смесь высохнет.
• Анкерные болты с изогнутыми стержнями: В основном это стальные стержни или стержни, согнутые в форме букв «L» или «J».
  Эти анкерные болты имеют резьбу на одном конце и изогнутый конец, который вставляется в бетон. Анкерные болты с J-образными и L-образными болтами обычно используются в указателях, столбах, тяжелой технике, инструментах и ​​​​других стальных конструкциях.
• Плоские болты: Плоские болты обычно состоят из Т-образного болта, который вставляется в перевернутом виде во влажный бетон. Эти болты имеют штопор на Т-образном конце для крепления гайки и круглой пластины. Этот анкерный болт часто называют двусторонним стержнем с пластиной. Обычно пластина приваривается к анкерному болту или в бетон вставляется гайка.
• Анкерные болты с втулкой : Анкерные болты с втулкой , которые аналогичны обычным вставным анкерам, но имеют большую длину, обычно используются в кирпичной кладке.

Анкерные болты после установки: Анкерные болты после установки вставляются после заливки бетона на строительной площадке. Для установки такого анкерного болта необходимо просверлить отверстие в бетонной поверхности и вставить шуруп.

• Шуруп с затяжкой: Этот вид анкерных болтов очень похож на пластиковые настенные анкеры и очень прост в установке. В механизме крепления стягивающего винта используется металлическая оболочка, которая расширяется при вставке стягивающего винта. Штифты с отбойным молотком, напоминающие специальные гвозди, используются для закрепления тонких предметов в бетоне. Анкер имеет тонкую металлическую оболочку, которая вставляется в пол перед заполнением штифтом с молотком.
• Перекидное крыло: При работе с полыми стенами удобно использовать перекидное крыло. В этом типе анкерных болтов используется длинный штопорный болт с шарнирным крыльчатым механизмом. Для совмещения они оба помещаются через предварительно просверленное отверстие. Пройдя через отверстие, крылья расправились. Они используются для поддержки более легких весов.
• Двойной расширительный щит: В анкерном болте двойного расширительного щита используются две параллельные точки расширения в защищенной точке крепления. Эта конструкция анкерного болта увеличивает степень контакта между оболочкой и материалом, уменьшая давление в каждой точке.
• Клиновой анкерный болт: Клиновые анкерные болты состоят из специального болта с подвижной клиновой системой в основании. В результате эти анкерные болты затягиваются вверх по направлению к крепежной гайке, а гайка затягивается вниз вблизи уровня поверхности.

• Механические анкерные болты: Механические анкеры используют силу трения, чтобы оставаться на месте. При размещении механических анкерных болтов они расширяются и плотно захватывают основной материал, действуя как анкер. Все описанные выше анкерные болты являются механическими анкерными болтами.

• Химические анкерные болты: Химические анкерные болты кажутся более гибкими, чем механические анкерные болты. Перед тем, как вставить шпильку, в отверстие вводят смолу. Химическая смола устраняет недостатки отверстия и делает его водонепроницаемым и герметичным. Химические анкерные болты создают соединения, более прочные, чем строительный материал. К химическим анкерным болтам относятся следующие:

1. Химические анкеры из полиэстера
2. Химические анкеры из винилэфира
3. Эпоксидно-акрилатные химические анкеры
4. Стандартные анкеры из чистой эпоксидной смолы
5. Полимерные анкеры
6. Анкерные стержни с химической резьбой
7. Пороховые анкеры
8. Гибридные химические анкеры

Piping Mart

Pipingmart — это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях.

Принципы работы анкеров – Справочник по анкерам для тяжелых условий эксплуатации, часть 3

В первых статьях руководства по анкерам для тяжелых условий мы рассмотрели тип основного материала и его требования к элементам крепления. Третья часть фокусируется на способах привязки. Мы проливаем свет на принципы работы и крепежные элементы, их преимущества и недостатки.

Обычно мы различаем

Фрикционный замок

Расширение отдельных компонентов в скважине создает трение , которое надежно фиксирует анкер на поверхности. Мы различаем расширение с контролем крутящего момента и расширением с контролем смещения: гайка сквозного болта или предохранительного болта должна быть затянута с определенным крутящим моментом, чтобы полностью расширить компенсационную втулку. Металлический конус должен пройти определенное расстояние внутри забивного анкера, чтобы должным образом расширить втулку в скважине. Инструмент настройки, управляемый ETA, обеспечивает правильное расстояние.

Преимущества:

• ​​​​​​Простая сборка (без установочных инструментов, за исключением вставных анкеров)
• Мгновенная несущая способность (без времени отверждения)
• Самостопорящаяся несущая способность: как только нагрузка передается через насадную деталь, конический болт продолжает втягиваться во втулку. Он продолжает расширяться. (Исключение: вставной анкер)
• Стопорный болт с двойным конусом для повышенной несущей способности

Примечание:

• Анкеры с большим расширением требуют более высоких минимальных расстояний между центром и краем
• Распорные анкеры несъемные
• Распорные анкеры подходят только для твердых строительных материалов (обычно бетона) или, после испытания на пригодность, для массивного и природного камня

Формованная

Форма с геометрическим замыканием создается за счет зубчатого зацепления крепежного элемента с основным материалом .

Преимущества самоподрезающих анкеров:

• ​​​​​​Высокая грузоподъемность
• Идеально подходит для поглощения чрезвычайных нагрузок (например, землетрясений, ударных нагрузок)
• Низкое усилие расширения (подходит для крепления у края)
• Мгновенная несущая способность (без времени отверждения)
• Съемный
• Независимая выточка, инструменты для настройки не требуются

Примечание:

• ​​​​​​​​​​​​​​​​Одобрено для бетона или после испытаний также подходит для массивного и природного камня
• Более высокая цена из-за высокой грузоподъемности

Преимущества шурупов по бетону:

• Мгновенная несущая способность (без времени отверждения)
• Полностью съемный
• Экономичный
• Низкое усилие расширения (подходит для крепления у края)
• Благодаря многократному смыканию поверхности подходит также для перфорированного кирпича с высокой плотностью брутто или предварительно напряженных бетонных досок

​​​​Примечание:

• ​​​​​​Верхний предел диаметра

Клейкое соединение

В случае клеевого соединения компоненты соединяются друг с другом с образованием обычно нерастворимого блока . Для клеевого соединения клеевой раствор соединяет анкер с поверхностью. В качестве примера рассмотрим продукты EJOT Multifix USF с анкерным стержнем и сетчатой ​​втулкой.

Преимущества:

• ​​​​​​Высокая грузоподъемность
• Без растягивающих усилий (идеально подходит для краевых креплений)
• Подходит для анкеровки в сплошных и пустотелых строительных материалах (для пустотелых строительных материалов требуется сетчатая втулка)
• Функция уплотнения (например, для использования в белых ваннах)

Примечание:

• ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​ По
• Особые требования к сборке:
  • Тщательная очистка скважины (предотвращение больших потерь несущей способности)
  • Компоненты должны быть полностью перемешаны
  • Температура обработки и температура окружающей среды влияют на время отверждения
• Особые требования к хранению:
  • Срок хранения
  • Тепловая чувствительность

У ВАС ЕСТЬ ДОПОЛНИТЕЛЬНЫЕ ВОПРОСЫ?

Вы можете написать нам письмо.
