Анкерный болт — принцип действия. Виды анкеров


Если надежность – это один из принципов вашей работы и одно из главных качеств тех строительных конструкций, которые вы создаете для себя или для своих заказчиков, вам будет полезна эта статья.

Вам нужно прикрепить к стене из бетона или кирпича балку, мебель, металлическую или деревянную конструкцию, оборудование? Вы хотите быть уверены, что сделанное простоит долгие годы и выдержит нужную нагрузку? Тогда имеет смысл тщательно подойти к выбору крепежа. Неверно выбранный крепёж поставит под угрозу прочность крепления, вашу репутацию, а то и безопасность людей!

В наше время мастера традиционно используют две группы крепежа: дюбеля и анкерные болты. Принцип действия этих двух крепежных элементов сходный и дальше мы его подробно разберем на примере анкерного болта с гайкой.

Анкерный болт: принцип действия

Обычный анкерный болт состоит из распорной втулки, винта с конической хвостовой частью и фланцевой гайки.

Изготовлен анкерный болт из стали с цинковым антикоррозийным покрытием или из нержавеющей стали.

Как работает анкерный болт? В просверленное отверстие в бетоне или кирпиче забивается анкер, после чего гайка закручивается до упора накидным, разводным или рожковым ключом.

Что происходит при затягивании гайки? Гайка при закручивании подтягивает винт, коническая хвостовая часть винта втягивается во втулку, распирает и прижимает её к стенкам отверстия, тем самым надежно расклинивая крепежный элемент в отверстии. Эта расклиненная часть втулки удерживает анкер в стене, причем как при боковой нагрузке «на срез», так и при продольной нагрузке «на вырыв». Принципы действия других видов анкерных болтов – аналогичные.

Виды анкерных болтов по конструкции и назначению:

  • Анкерный болт с гайкой или «шестигранником». Для крепления конструкций, в том числе тяжелых, к стенам, полам и потолкам.

  • Анкерный болт с крюком или кольцом. Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.

  • Рамный дюбель. В его состав входит винт с резьбой и потайной головкой, разжимная втулка и клиновидная гайка. Применяется для крепления рам окон и дверей к стенкам проемов.

  • Забивной анкер. Короткая втулка с внутренней резьбой забивается в отверстие вровень с поверхностью, втулка расклинивается бородком и в нее вкручивается болт подходящей длины. Забивной анкер применяют для крепления к стенам и потолкам труб, коробов, воздуховодов.

  • Анкер-клин. Для сквозного монтажа закладных под гипсокартон, реек и других несъемных конструкций. В просверленное отверстие через прикрепляемый элемент вставляется анкер, который сначала забивается молотком по шляпку, а затем забивается собственно клин вровень со шляпкой.

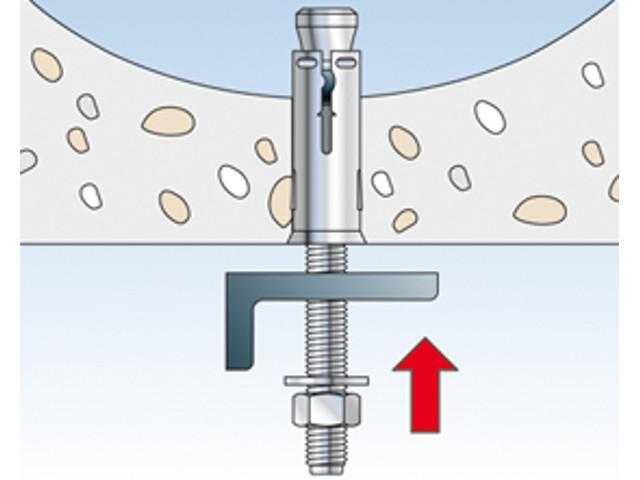

  • Потолочный анкер. Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого — плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.

Три секрета установки анкеров

Секрет №1. Когда вы забиваете анкер с гайкой в отверстие, ударяйте не напрямую по гайке, а используйте «прокладку», например, из деревяшки. Если бить напрямую по гайке, есть вероятность повреждения резьбовой части.

Секрет №2. Если забивной анкер проворачивается и вытаскивается из отверстия, возьмите кусочек оцинковки шириной порядка 10 мм и длиной чуть больше самого забивного анкера и вставьте в то отверстие, куда должен устанавливаться анкер. После этого забивайте анкер, расклинивайте его и вкручивайте болт или шпильку.

Секрет №3. Если вам потребовалось организовать подвесную конструкцию на месте анкерного крепления или установить резьбовую шпильку, вы можете просто аккуратно выкрутить болт.

Распорная втулка и расклинивающая гайка при этом остаются в стене, вы вкручиваете шпильку подходящего диаметра на место болта, накручиваете и затягиваете гайку. Всё, шпилька работает.



А вот секретами разных видов дюбелей и их установки мы поделимся в другой статье. Надежного вам монтажа!

Анкерный болт — виды, размеры и способы анкерного крепежа



Анкерные болты — виды и принцип действия

Содержание

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

  • Фундаментный болт

  • Болт молли

ru.wikipedia.org/wiki/Анкерный_болт



Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.





С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

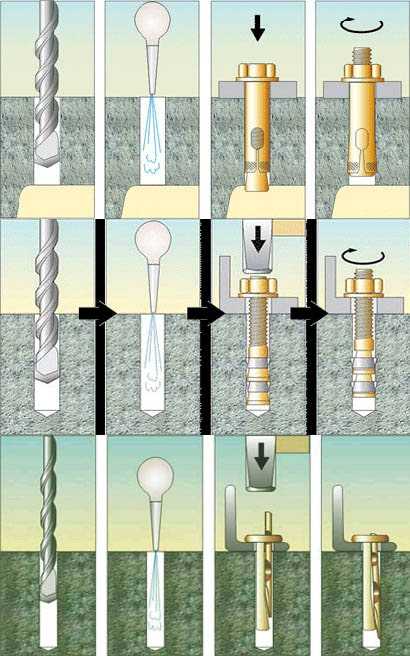

Cхема крепления



В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.





У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.



Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).



Анкер шпилька клиновая



Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.



Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.





Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

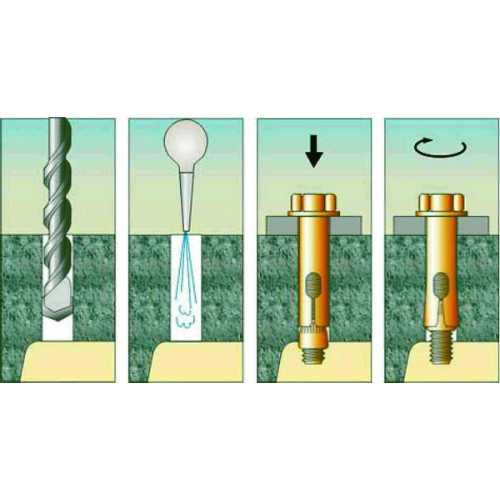

Анкер шпилька — схема установки



Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.



Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.



Анкер шпилька ударного типа



Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.



Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.



Анкер болт четырёхсегментный



Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

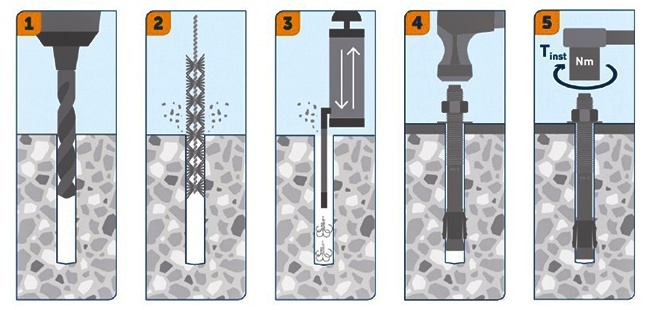

Схема установки анкерной шпильки



Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.



Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.





Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.



Изготавливается из оцинкованной стали или латуни.



Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.





Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Анкерный болт. Установка, принцип работы.


Смотрите это видео на YouTube

Все, что вам нужно знать об анкерных болтах

27 мая 2022 г. 27 мая 2022 г. | 9:27

Анкерные болты соединяют конструктивные элементы в бетонных конструкциях. Анкерные болты обычно используются для крепления салазок, оборудования и конструктивных элементов к бетону. Один конец анкерных болтов заглубляется в бетон, а другой остается открытым. Открытый конец часто имеет резьбу, чтобы можно было прикрепить конструктивные детали или оборудование. В этой статье будут рассмотрены основные типы анкерных болтов, а также их использование и критерии выбора.

Типы анкерных болтов

Анкерные болты, используемые в промышленности, подразделяются на две категории в зависимости от требований к их установке:

Залитые анкерные болты: болты залиты непосредственно в бетонную поверхность. Это самые простые, но самые мощные анкерные болты. Этот тип анкерного болта устанавливается во влажный бетон и становится полностью безопасным после того, как бетон высохнет и затвердеет. Литые анкерные болты подразделяются на множество типов. Наиболее распространены следующие типы закладных анкерных болтов::

  • Вставные анкерные болты: Вставные болты очень просты и удобны в использовании. Как только бетонная плита намокнет, в смесь вставляется штопорная оболочка, удерживая ее параллельно поверхности плиты, чтобы можно было вставить соответствующий болт, когда смесь высохнет.
  • Анкерные болты с изогнутыми стержнями: В основном это стальные стержни или стержни, согнутые в форме букв «L» или «J». Эти анкерные болты имеют резьбу на одном конце и изогнутый конец, который вставляется в бетон. Анкерные болты с J-образными и L-образными болтами обычно используются в указателях, столбах, тяжелой технике, инструментах и ​​​​других стальных конструкциях.
  • Плоские болты: Плоские болты обычно состоят из Т-образного болта, который вставляется в перевернутом виде во влажный бетон. Эти болты имеют штопор на Т-образном конце для крепления гайки и круглой пластины. Этот анкерный болт часто называют двусторонним стержнем с пластиной. Обычно пластина приваривается к анкерному болту или в бетон вставляется гайка.
  • Анкерные болты с втулкой : Анкерные болты с втулкой , которые аналогичны обычным вставным анкерам, но имеют большую длину, обычно используются в кирпичной кладке.

Анкерные болты после установки: Анкерные болты после установки вставляются после заливки бетона на строительной площадке. Для установки такого анкерного болта необходимо просверлить отверстие в бетонной поверхности и вставить шуруп.

Ниже приведены некоторые примеры наиболее часто используемых анкерных болтов после установки:
  • Шуруп с затяжкой: Этот вид анкерных болтов очень похож на пластиковые настенные анкеры и очень прост в установке.
    В механизме крепления стягивающего винта используется металлическая оболочка, которая расширяется при вставке стягивающего винта. Штифты с отбойным молотком, напоминающие специальные гвозди, используются для закрепления тонких предметов в бетоне. Анкер имеет тонкую металлическую оболочку, которая вставляется в пол перед заполнением штифтом с молотком.
  • Перекидное крыло: При работе с полыми стенами удобно использовать перекидное крыло. В этом типе анкерных болтов используется длинный штопорный болт с шарнирным крыльчатым механизмом. Для совмещения они оба помещаются через предварительно просверленное отверстие. Пройдя через отверстие, крылья расправились. Они используются для поддержки более легких весов.
  • Двойной расширительный щит: В анкерном болте двойного расширительного щита используются две параллельные точки расширения в защищенной точке крепления. Эта конструкция анкерного болта увеличивает степень контакта между оболочкой и материалом, уменьшая давление в каждой точке.
  • Клиновой анкерный болт: Клиновые анкерные болты состоят из специального болта с подвижной клиновой системой в основании. В результате эти анкерные болты затягиваются вверх по направлению к крепежной гайке, а гайка затягивается вниз вблизи уровня поверхности.

Анкерные болты делятся на два типа в зависимости от их принципа действия. Они следующие:
  • Механические анкерные болты: Механические анкеры используют силу трения, чтобы оставаться на месте. При размещении механических анкерных болтов они расширяются и плотно захватывают основной материал, действуя как анкер. Все описанные выше анкерные болты являются механическими анкерными болтами.
  • Химические анкерные болты: Химические анкерные болты кажутся более гибкими, чем механические анкерные болты. Перед тем, как вставить шпильку, в отверстие вводят смолу. Химическая смола устраняет недостатки отверстия и делает его водонепроницаемым и герметичным. Химические анкерные болты создают соединения, более прочные, чем строительный материал. К химическим анкерным болтам относятся следующие:
  1. Химические анкеры из полиэстера
  2. Химические анкеры из винилэфира
  3. Эпоксидно-акрилатные химические анкеры
  4. Стандартные анкеры из чистой эпоксидной смолы
  5. Полимерные анкеры
  6. Анкерные стержни с химической резьбой
  7. Пороховые анкеры
  8. Гибридные химические анкеры



Piping Mart

Pipingmart — это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Крепеж | Анкерный крепеж | Как работают анкерные крепления | Крепеж для бетона

Крепеж в строительстве называется анкерным креплением. Это связано с тем, что в большинстве случаев они соединяют что-либо с базовым материалом , таким как бетон или кирпич, подобно тому, как якорь корабля вонзается в морское дно и не позволяет кораблю двигаться.

В большинстве случаев анкерные крепления устанавливаются путем просверливания отверстия в основном материале. Отверстие немного больше, чем застежка. Затем анкер вставляется в отверстие в правильном порядке. Расстояние, на которое анкер проникает в основной материал, называется глубина анкеровки .

В основном существует два типа анкерных креплений: механические анкерные крепления и химические анкерные крепления. Каждый из них описан более подробно ниже.
Анкеры
необходимы для сопротивления силам в двух направлениях. Силы отрыва действуют в направлении оси крепежного изделия. Силы сдвига — это силы, действующие под прямым углом к ​​оси крепежного изделия.

механические анкерные крепления

Механический анкерный крепеж HILTI. Синяя метка указывает на минимальную глубину, на которую должен быть установлен анкер.

Механические анкерные крепления используют трение для фиксации на месте. Самый распространенный тип анкера предназначен для расширения в диаметре при вдавливании в отверстие. Это расширение плотно сжимает основной материал и обеспечивает прочную фиксацию анкера на месте.

Аналогично дюбелям (также называемым дюбелями или дюбель ) используются при ввинчивании вещей в стену. Сначала просверливается отверстие и вставляется дюбель. Штепсельная вилка представляет собой небольшой кусок пластика, дерева или любого материала, который является слегка гибким и сжимаемым. Затем с усилием вставляется шуруп, в результате чего дюбель прижимается к основному материалу, когда он вдавливается в узкий зазор между шурупом и стеной. Эта толкающая сила фиксирует винт на месте и не дает ему выпасть.

В механических анкерных креплениях диаметр просверливаемого отверстия имеет решающее значение. Это должно быть правильно. Если он слишком велик, анкер может не ухватиться за края отверстия в достаточной степени и может выйти из строя при воздействии нагрузки.

химический анкерный крепеж

Химический анкерный крепеж HILTI нового поколения. Химическое вещество застывает вокруг канавок в анкере, прочно удерживая его на месте.

В химических анкерных соединениях используется специальный клей, чтобы вставить анкер в отверстие. Во-первых, сверлится отверстие, которое обычно примерно на 4 мм больше, чем болт. Необходимо тщательно удалить всю пыль и мусор из отверстия. Затем он заполняется химическим клеем. Затем вставляется болт. Клей должен полностью заполнить зазор между анкером и отверстием и должен вытекать из отверстия при вставке болта.

Затем химикат затвердеет — быстрозатвердевающие химикаты могут затвердеть через час, в то время как более распространенные могут занять 24 часа — и только после затвердевания можно прикладывать нагрузку к анкеру .

Химическое вещество (технически называемое эпоксидной смолой) продается в виде двухкомпонентной упаковки. Оба компонента вставляются в дульный срез прикладного пистолета. Рабочий нажимает на спусковой крючок, который выталкивает оба компонента в длинное пластиковое сопло, которое также смешивает их вместе, прежде чем смешанная смола выйдет из наконечника сопла.

Ручной пистолет для смолы HILTI; нажатие на спусковой крючок проталкивает два компонента через сопло, которое смешивает их вместе и выталкивает смешанную смолу из наконечника.

Двухкомпонентный химический клей HILTI для крепежа. Химикаты проталкиваются через инъекционный пистолет, который тщательно перемешивает их перед введением в скважину.

механическое или химическое анкерное крепление —


что выбрать?

Хотя тип анкерного крепления имеет свои особенности, основные различия между химическими и механическими креплениями перечислены ниже:

Скорость: вы можете прикладывать нагрузки к химическим крепежным элементам только после того, как химические вещества затвердеют, тогда как к механическим крепежным элементам можно прикладывать нагрузки сразу после установки.
