Анкерный болт для чего нужен: Для чего нужны анкерные болты

Анкерные болты и их применение

Безопасное крепление предметов и тяжёлых конструкций происходит с помощью мощных и сверх крепких анкерных болтов. Они надёжно фиксируются и удерживают детали.

Выполнить крепёж по дереву, металлу, пластику можно с помощью саморезов или гвоздей, но для работы с кирпичом и бетоном они не подходят. Материал здесь очень прочный и без дюбелей не обойтись. Обычно дюбеля используют для внутренних работ, отделочных и некоторые для наружных, а вот анкерные болты для строительства. Они выдерживают высокие нагрузки и используются для надёжно крепежа.

Обеспечить удержание различного тяжёлого оборудования, способны анкерные болты, которые создают прочный узел. Например, витрины, большую технику, рекламные щиты и при возведении зданий.

Анкерные болты просты в применении, их конструкция состоит из гильзы и корпуса, на конце гильзы распорка из 4-х сегментов. С другой стороны, есть резьба, она позволяет регулировать гайку. Такая конструкция позволяет качественно, просто и легко сделать крепёж.

Как правильно делать монтаж анкерными болтами:

• Изначально подбирается сверло под анкер (размер).
• Затем сверлится отверстие (дрелью или перфоратором).
• Далее ставится в отверстие болт.
• Вкручивается анкерный болт.
• Муфта расширяется в отверстии и происходит крепкое удержание анкера.

Популярен такой вид крепежа тем, что он выходит недорого, но при этом качество работ отличное. Анкеровка часто используется не только при строительстве домов, но и при облагораживании территорий – детские площадки, лавочки, фонари, навесы и т.д.

Анкерный болт при установке полностью неподвижен, и выдерживает очень высокие нагрузки.

Подбор анкера

Особенности, которые стоит учесть перед началом работы:

• Многие мастера, которые занимаются профессиональным строительством и ремонтом, чаще всего используют анкерные болты определённых производителей. Кому-то больше нравятся импортные болты, а другим отечественного производства. В продаже их такое большое количество, что сразу разобраться сложно, какие лучше, больше подробностей с описанием и таблицами, где есть параметры и нагрузки.

В этом магазине вы найдёте качественные анкера с кольцом, гайкой, крюком, шайбой, которыми пользуется большинство мастеров.

• Прежде чем начать крепить анкер, стоит правильно подобрать диаметр и длину болта. И не забыть, что сверло должно подходить под параметры анкера. Выбирайте правильно и вид анкерного болта.

Виды анкерных болтов

• Болт с шайбой применяется для плотного соединения основания с предметом.
• Болт с гайкой используют на вертикальных поверхностях, чтобы крепить массивные конструкции.
• Болт с кольцом удобно применять при крепеже такелажного оборудования (кабеля, торсы).
• Болт с крюком подходит для работ, где требуется подвешивать конструкции (люстры, физкультурные груши и т.д.).

Анкерные болты использовать удобно и надёжно и для крепежей с тяжёлыми нагрузками.

Что такое анкерный болт и его применение

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

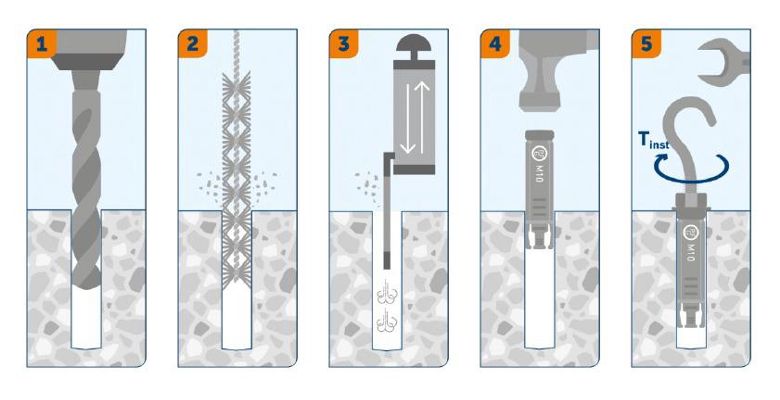

Установка анкерного болта

Процесс установки анкерных болтов происходит

по одной схеме.

1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

Поделитесь статьёй в социальных сетях:

Факты о фундаментных анкерных болтах

Характеристики

Автор Марк Робинс Старший редактор Опубликовано 01 апреля 2019 г.

Фото предоставлено Portland Bolt & Manufacturing

Прочность и прочность металлического здания зависит от прочности фундамента, на котором оно стоит. Фундамент обеспечивает устойчивость и предотвращает резкое движение здания, чтобы защитить здание и его содержимое от повреждений или разрушения. Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, залитыми в бетон фундамента.

«Анкерные болты выполняют две функции, — говорит Александр Ньюман, инженер-криминалист из Бостона и автор книги под названием «Металлические строительные системы», выходящей уже в третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут передавать горизонтальные и вертикальные нагрузки от каркаса к фундаменту».

Большинство людей обычно думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени да, но основная причина больших цоколей и прокладок для опор заключается в том, что они действуют как противовесы, утяжеляющие здание и удерживающие его на земле», — говорит Роберт Дж. Куорчер-младший, внешний менеджер по продажам, Mohawk. Construction and Supply Co. Inc., МакМюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, и нижний колонтитул/фундамент является основной причиной, по которой они остаются на земле. Опоры и анкерные болты также связывают всю конструкцию здания воедино. Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую конструкцию и систему».

Майк Штайбер, старший менеджер по механическим анкерным системам компании Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом бетонных анкерных систем являются J-образные болты, залитые на месте. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость в расположении анкера. Трудно определить правильное расположение закладных анкеров. Преимущество постустановленных анкеров в том, что место крепления можно определить после возведения рамы. Часто положение анкерного болта может сместиться во время заливки бетона, или его положение может быть трудно сохранить. Хорошим решением является использование постустановленных анкеров».

Фото любезно предоставлено Portland Bolt & Manufacturing

Ньюман считает, что в прошлом анкерные болты L- или J-образной формы были наиболее распространенными типами, но сегодня предпочтительным анкерным болтом является анкер с головкой, изготовленный из стали с полной или частичной резьбой. стержень с по крайней мере одной тяжелой шестигранной гайкой, расположенной сверху и снизу. «Анкеры с головкой лучше всего подходят для поддержки основных рам в металлических строительных системах, которые обычно оказывают значительные горизонтальные и подъемные силы на свои фундаменты. L-образные и J-образные болты по-прежнему могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему позволяют использовать L- и J-образные болты для крепления колонн. Однако было показано, что эти типы болтов проблематичны при большой подъемной нагрузке, которая может возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».

Портленд, штат Орегон. Portland Bolt & Manufacturing — это специализированный производитель, способный производить анкерные болты практически любого размера/класса/конфигурации. «Наиболее распространенными типами являются изогнутые анкеры, анкеры с головкой и анкерные стержни с гайками на обоих концах», — говорит Дейн Маккиннон, менеджер по обеспечению качества в Portland Bolt & Manufacturing. «Для меньших диаметров анкеры с головкой и изогнутые являются наиболее распространенными, но по мере увеличения диаметра возможность изгиба и высадки становится меньше, поэтому стержни с резьбой на каждом конце становятся более популярными. Кроме того, изогнутые и головные типы чаще встречаются в более низких сортах стали, тогда как высокопрочный материал чаще изготавливается в виде резьбы на каждом конце стержня».

Фото предоставлено Александром Ньюманом.

Анкерные болты, извлеченные из бетона. (Фото предоставлено Александром Ньюманом, PE; источник: OSHA, «Расследование обрушения системно-инженерного металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

Фундамент и болты

Установка болтов оптимизирована этап предварительного планирования, помогающий определиться с проектом фундамента. Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почв) и геотехнологические исследования для определения возможного существования скальных образований.

«В полевых условиях расположение фундамента и анкерных болтов начинается с грубого наброска, чтобы выкопать фундамент и опоры/подушки», — добавляет он. «Более точная планировка происходит, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предотвращает пучение холода и инея в земле, что приводит к набуханию земли под бетоном и возникновению проблем с бетоном и самим зданием. При проектировании более крупных зданий могут потребоваться дополнительные крепления фундамента, реализующие использование кессонов. Обычно их сверлят и заливают до раскопок, чтобы буровая установка могла получить доступ к точному местоположению кессона».

После того, как кессоны и земляные работы завершены, а также планировка, выполняется формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь указано с точностью до 1/8 дюйма», — говорит Кварчер. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной планировки. Затем заливают бетон, дают ему застыть и вылечить. Опалубка снята, и сейчас можно завершить морозостойкую стену или рейку, если они не были выполнены с заливкой пирса/нижнего колонтитула. Обычно требуется, чтобы бетон выдерживался не менее семи дней, но разрывы образцов после заливки бетона иногда показывают, что бетон застыл до проектной прочности».

Источники в Peikko USA Inc., Ливан, Пенсильвания, Наиболее распространенная ошибка заключается в неправильном расположении анкерных болтов, будь то не на своем месте, слишком низко или слишком высоко. Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неуместные болты можно переместить, просверлив отверстия и добавив эпоксидные анкеры. Болты, залитые слишком низко, можно удлинить с помощью хомутов или приварных удлинителей, а слишком высокие болты можно обрезать и заново нарезать резьбу. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, было бы отбойным молотком существующий бетон и повторная заливка правильно установленными болтами. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

Дэйн Маккиннон, менеджер по контролю качества, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в Соединенных Штатах для установки анкерных болтов в фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов в нижних пластинах, с которой анкерные болты должны сойтись на этапе установки. Чтобы обеспечить правильную посадку, используйте шаблон с таким же расположением болтов, что и нижние пластины стальной конструкции. Проверьте расположение анкерной группы перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Все становится намного сложнее, если бетон затвердевает до того, как будет замечено смещение анкерной группы. Шаблон может быть изготовлен как из стального листа, так и из фанеры. Peikko использует 4-миллиметровую стальную пластину, вырезанную плазмой и снабженную отверстиями для гвоздей и установочными метками».

Фото любезно предоставлено Peikko USA Inc.

Фото любезно предоставлено Portland Bolt & Manufacturing

Точность и ошибки собственно поместите анкерные болты. «Хороший геодезист стоит каждой копейки, которую ему платят», — говорит Куартьюр.

Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы полевое обследование мест установки анкерных болтов выполнялось до поставки стали. «Если это по какой-либо причине невозможно, задание по установке анкерных болтов должно быть поручено наиболее технически подкованному человеку на строительной площадке: прорабу или слесарю. Перекладывание этой работы на рабочих часто приводит к перекосам и дорогостоящим ремонтным работам».

Источники Peikko в США Для обеспечения точности и правильного расположения болтов используйте шаблон. «Проверьте расположение анкерной группы перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует «два на четыре» в качестве шаблона и прибивает болты в приблизительном положении, то при ходьбе по болтам во время заливки наверняка возникнут проблемы».

Ньюман предупреждает, что хотя правильно изготовленный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов может быть размещена неправильно. «Есть определенные допуски на их размещение, и при их превышении колонны не сядут на болты. Лучшей профилактикой является использование услуг технически грамотного персонала для установки анкеров. Еще одна распространенная ошибка — установка анкеров слишком низко, что также требует корректирующих работ».

Фото любезно предоставлено Simpson Strong-Tie

Хорошие базовые ориентиры

В обеспечении успешного фундамента на болтах участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту. «Как и в любом строительстве, все начинается с хороших базовых показателей, с которыми все работают», — говорит Куартуре. «IBC регулирует требования. Коммуникация между установщиком фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь происходит тяжелая работа. Если дизайн скоординирован и соблюдается, это упрощает работу».

Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет на рассмотрение и утверждение зарегистрированным инженером-строителем (SER), если таковой существует. «Иногда расчетные места расположения анкерных болтов указываются на контрактных чертежах, подготовленных ГЭЭ. Предполагая, что производитель металлоконструкций работает с этими контрактными чертежами, расположение анкерных болтов должно быть одинаковым. Проблемы, как правило, возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует».

Маккиннон считает, что четкая и лаконичная коммуникация, а также полная информация помогут всем сторонам получить то, что они хотят, и тогда, когда они этого хотят. «[Кроме того] слушайте своего инженера», — добавляет он. «Я не могу вам сказать, сколько раз к нам обращался кто-то, кто не хочет платить или ждать надлежащего продукта, и заменяет его чем-то более дешевым или более быстрым. Затем они расстраиваются, когда продукт отвергается. На карту поставлена ​​​​тонна ответственности, если вы сделаете несанкционированную замену. Многие пользователи просто предполагают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, и это не та сделка, которую вы хотите совершить, не выполняя проектные расчеты».

Анкерные болты | BACO Enterprises Inc

Эти болты представляют собой крепежные детали, которые используются для крепления конструкции посредством стальной колонны к фундаменту. Эти болты также известны как фундаментные анкеры и L-образные болты, которые часто путают с J-образными болтами и иногда называют их J-образными болтами. В основном это постоянные компоненты, которые не требуют обновления или обслуживания и рассчитаны на срок службы конструкции, в которой они устанавливаются.

Катушка с резьбой

Def Bar

Загляните

Расширение

Защитные экраны

Tapcon большого диаметра

Гвоздь в

Рукав

Вставка из нержавеющей стали

Могу ли я получить нестандартные анкерные болты?

Baco Enterprises предлагает широкий выбор нестандартных болтов всех диапазонов и размеров! Эти болты могут быть изготовлены для удовлетворения конкретных конструктивных требований приложения, в котором они будут использоваться. Baco также предлагает широкий ассортимент бетонных болтов, включая химические анкеры и клиновые анкерные болты, а также другие конструкционные компоненты, включая распорные клиновые анкеры, анкерные болты с нестандартной головкой и деревянные болты класса A307.

Где и когда используются эти болты?

В любом здании, сооружении или сооружении используются различные типы анкеров. При определении наиболее подходящего типа анкерных болтов, а также их диаметра, длины, качества и отделки наиболее важными факторами являются материалы и конструкции, используемые при установке.

Что такое изогнутые анкерные болты?

Изогнутые анкерные болты относятся к наиболее часто используемым типам из анкерных болтов. Эти застежки получили свое название из-за их 90-градусного угла. изогнутый конец и чаще всего используются для крепления основания стальных колонн к фундаменту здания. Их можно найти практически в любой стали, поддерживаемой структура.

Альтернативы химическим и изогнутым болтам

Химические анкерные болты, также известные как эпоксидные или акриловые используется при строительстве металлоконструкций в качестве альтернативы обычные анкерные болты. Их можно использовать для крепления конструкции к уже залитый бетон. В таких условиях установка клиновые анкеры также могут служить решением.

Важна ли обработка анкерных болтов?

Обработка болта обычно не требуется, т.к. почему часто используются черные анкерные болты. Черные анкерные болты относятся к анкерным болтам что недоделаны. В большинстве случаев анкерные болты заключаются в конкретный. По этой причине отделка и защита от коррозии элементы не вызывают особых опасений. При необходимости доступны анкерные болты из горячеоцинкованной стали и анкерные болты из нержавеющей стали.

Каков стандартный диапазон размеров анкерных болтов?

Размеры болтов определяются длиной стержня болта и диаметром анкера. Стандартные размеры варьируются от наименьшего ¼ дюйма, которые часто используются с вставными анкерами для поддержки очень легких материалов, и до 4 дюймов в диаметре наибольшего. Анкерные болты таких больших размеров будут использоваться для особо тяжелых условий эксплуатации с высокими требованиями, таких как электростанции или особенно большие структурированные объекты, в которых должны быть закреплены тяжелые конструкции.

Как получить анкерные болты?

Baco Enterprises выступает в качестве поставщика и производителя все виды болтов. Более двадцати лет мы производим гнутые анкерные болты, анкерные болты с резьбой на каждом конце и анкерные болты с шайбами ​​или гайками, приваренными непосредственно к концу. Мы также поставляем клиновые анкеры, втулки анкеры, ответвители большого диаметра, вставные анкеры, защитные экраны, эпоксидная смола и химические анкеры, анкеры с деформирующими стержнями, клиновые болты, анкерные стержни, резьбовые стержни, резьбовые анкерные стержни и анкерные болты с головкой. Большинство анкерных болтов с головкой имеют шестигранную головку.

Как производятся анкерные болты?

Мы обслуживаем более 300 тонн круглого проката различных диаметров, длины и марки, в том числе F-15 54: марка 55 и F-15 54: сплав 105. Наш круглый прокат F1554 класса 55 также пригоден для сварки S1. После получения заказа материал режется по размеру, снимается фаска, изгибается, вырубается, сваривается, нарезается резьба и/или покрывается в соответствии со спецификациями заказа. Все анкерные болты, которые мы поставляем и производим, соответствуют или превосходят все стандарты, установленные ASTM (Американское общество по испытанию материалов).

Что нужно знать перед поиском?

При поиске анкерных болтов обязательно узнайте все необходимые характеристики анкерных болтов, включая диаметры, длины, марки и отделку, относящиеся к каждому требуемому типу анкерных болтов. Затем мы предоставим вам предложение.

Почему болты поставляются BACO Enterprises?

Одно из основных преимуществ, которое вы обнаружите при работе с нас наша способность выполнять заказы с превосходной скоростью. Принимая решение о покупке у нас как у производителя, вы получаете гарантию качества и оперативность выполнения заказа, а также экономию средств.
