Анкерные болты по бетону — разновидности по способу установки

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.
  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

размеры, обзор механических и химических крепежей Hilti

Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться.

Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.

Оглавление:

  1. Разновидности и описание
  2. Популярная марка Hilti
  3. Советы по выбору
  4. Изделия химического типа

Что собой представляет?

Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка. Разбирать перед установкой его не нужно.

От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:

1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.

2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.

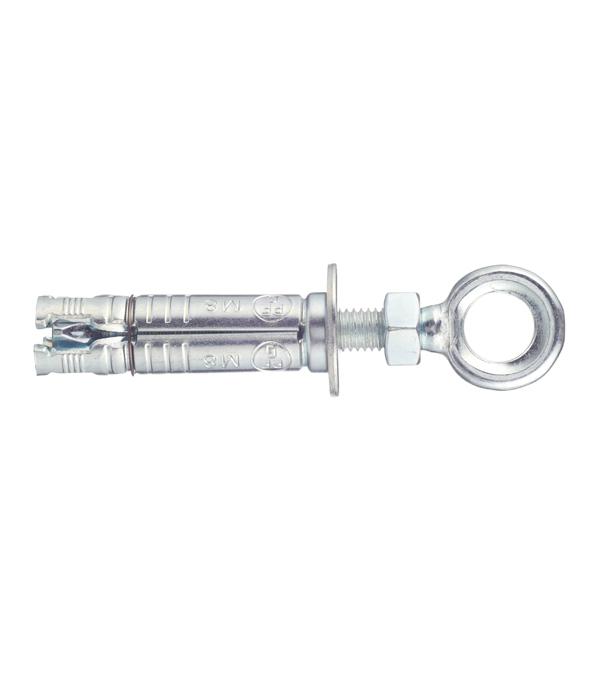

3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.

4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т.д.).

5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия. К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.

Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич. После высверливания отверстие очищать от цементной пыли необязательно.

  • Самоподрезающий.

Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.

Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.

Продукция Hilti

Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.

Нагрузки, кНРазмеры, ммСтоимость, рубли
Маркировкана срезна вырывДлинаРезьба / диаметр
HST8,7 – 62,72,3 – 30,675 – 295М8 – М1679 – 145
HLC2,5 – 10,51,4 – 5,640 – 758 – 1224
HSV3,23,475 – 150М8 – М1211 – 33
HSL-3-G11,7 – 78,415,6 – 46,9102 — 220М8 – М20143 – 1180
DBZ1,61,640612 – 18

Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов. К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.

Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.

Нюансы выбора

Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:

  • Особенности прикрепляемого к бетону изделия.

Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки. Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.

  • Условия среды.

Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.

И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.

Химические анкера

В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.

Различают два основных вида химанкеров:

1. Ампульные.

В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.

2. Инъецирующие.

Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.

Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются. Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.

Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.

Стандарты анкерных болтов — ГОСТ

Покупая продукцию от производителя MKT каждый потребитель может уточнить интересующие стандарты анкерных болтов — ГОСТ. Подробней о них можно узнать в каталоге реализуемых товаров от производителя МКТ.

Существующие стандарты анкерных болтов — ГОСТ

Данная спецификация охватывает химические, механические и габаритные требования, а также соответствующие методы испытаний для прямых и изогнутых анкерных болтов с головкой и без головки (также известных как анкерные стержни). Мы предлагаем товары, на нашем сайте, изготовленные из углеродистой, низкоуглеродистой, борсодержащей, легированной или высокопрочной низколегированной стали. При этом подробно указав предел текучести.

Анкерные болты поставляются в трех классах прочности, двух классах резьбы, различных размерах и предназначены для крепления конструктивных опор к бетонным фундаментам. А именно, таким как строительные колонны, опоры колонн для дорожных знаков, уличного освещения и светофоров, стальные опорные плиты и аналогичные приложения. Эта спецификация, однако, не распространяется на требования к механическим анкерным дюбелям, активированным порошком гвоздям или шпилькам и анкерным болтам, изготовленным из деформированных стержней.

Болты должны соответствовать указанному элементному химическому составу, что проверяется анализом тепла и продукта. Они также должны быть проверены на их соответствие механическим свойствам. А именно, таким как прочность на растяжение, предел текучести, удлинение, уменьшение площади и площади напряжения. Анкерные болты также должны соответствовать указанным значениям номинального размера, диаметра корпуса, сечения изгиба, длины, угла изгиба и длины с покрытием.

Данная статья является кратким изложением ссылочного стандарта. Это только информационная, а не официальная часть стандарта. Заказать товар можно через наш сайт, и получить детальную информацию о продукции по телефонам, которые размещены на нашем ресурсе. Кроме бесплатной консультации, специалисты готовы предложить идеальное соотношение цены и качества для любого клиента.

Извлекаем анкерные болты из бетона

Анкерные болты, используемые для крепления конструкций и деталей к бетону, изготавливаются из прочного металла. Благодаря особенностям конструкции и используемому материалу, этот крепеж способен выдерживать большие нагрузки, как статические, так и динамические. Существует множество разновидностей анкерных болтов, но наиболее распространенными являются механические анкера распорного типа. Принцип действия этого крепежного элемента основан на перемещении клина, который разжимает распорную втулку, фиксирующую метиз в толще бетона. В строительстве анкерные болты применяют при установке дверей, окон и перегородок, монтаже подвесных потолков, подвешивании люстр и в других случаях, когда нужно создать надежное, неразъемное соединение с бетоном.

Как аккуратно извлечь анкер из стены

Установить анкер в стену гораздо проще, чем его удалить. В связи с этим, перед тем, как вкручивать такой крепеж в стену, нужно выполнить все необходимые замеры и точно определить место его будущего расположения. Извлечение анкера из стены – это трудоемкий процесс, результатом которого может стать не только удаление крепежа, но и значительное повреждение бетона. Как удалить анкер с наименьшими повреждениями конструкций, мы расскажем в этой статье.

Наиболее простым способом избавиться от распорного болта в стене, является следующий:

  • Откручиваем гайку анкера;
  • Пробиваем шпильку крепежа внутрь, как можно дальше;
  • Извлекаем обойму плоскогубцами.

К сожалению, этот простой и наименее трудоемкий способ срабатывает не всегда. Если у вас есть под рукой электрические инструменты, то лучше попробовать решить проблему, вооружившись дрелью. При помощи сверла по металлу рассверлите узел болт-гайка, а затем выбейте болт внутрь. Чаще всего, после такого воздействия обойму анкера можно без проблем извлечь из отверстия в стене.

Еще один эффективный способ может быть использован лишь с анкерами по бетону большого размера. Для его осуществления в болте сверлят отверстие, в котором, используя метчик, изготавливают резьбу. В отверстие вкручивают болт меньшего диаметра. Для извлечения анкера, удерживая вкрученный болт, проворачивают гайку на основном болте, причем вместе с обоймой. После фиксации болта контргайку выкручивают и снимают, а затем, используя угловую шлифмашину, срезают внешнюю гайку и проталкивают стержень внутрь, ударяя по нему.

Радикальные методы

Кроме «интеллектуальных» способов удаления метиза из стены, существуют и более радикальные. Чаще всего, чтобы изъять анкер без хлопот, его просто высверливают. Для этого используют сверла по металлу из высококачественной стали. Как правило, разрушив распорный резьбовой механизм изделия, можно легко его вынуть из отверстия. Второй, более грубый способ, наиболее «травматичен» для конструкции. Чтобы вынуть болт, шпильку забивают обратно в обойму, после чего бетон вокруг анкера разрушают перфоратором или зубилом и молотком, на глубину около 1 сантиметра. После того, как обойма выступит над поверхностью бетона, ее нужно захватить плоскогубцами и попытаться вытащить из стены.

Используя два последних способа демонтажа распорных анкеров, вы должны быть готовы к тому, что стена или потолок вокруг крепежа получат повреждения. Поэтому, приступая к такой работе, не забудьте запастись шпаклевкой и шпателем.

Полезные советы 25.11.2020 18:28:18

7 правил при установки анкерного болта

Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила. Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.

Особенности крепежа, влияющие на правила крепления

До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.

Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.

В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.

Механические болты для крепления делятся:

·   Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.

·   Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.

·   Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.
·   Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти. Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.

Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.

Основные правила для установки анкерного болта

При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.

Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:

1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.

2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.
3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.
4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.
5. Анкер вбивается легким ударом молотка.
6. После полного введения, гай  ку закручивают ключом до конца.
7. При установке анкера нужно учитывать потенциальную нагрузку на него. При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.

Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.

Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

Анкеры для бетона, цена: размеры

Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций. Фиксация с помощью таких элементов может осуществляться:

  • механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
  • химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.

Материалы изготовления и размеры бетонных анкеров

Анкеры оцинкованные

Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.

Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости. Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.

Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.

Особенности монтажа анкеров для бетона

Монтаж клинового анкера для бетона

  1. В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
  2. После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
  3. Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.

На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.

Какие бывают анкеры для бетона

Забивной анкер для бетона.

Анкер забивной для бетона

Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.

Рамный анкер.

Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.

Клиновой анкер для бетона.

В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.

Анкеры с кольцом для бетона.

Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам. Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.

Анкерный болт с крюком.

От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.

Анкерные болты для фундамента

Как выбрать и установить анкерные болты (анкеры) для фундамента: основные виды, принципы крепления и правила установки в фундамент. Преимущества химического анкера для бетона.

Для обеспечения надежного крепления строительных конструкций к прочным монолитным основаниям используются специальные крепежные элементы – анкерные болты для фундаментаОни имеют вид прута с резьбой и специальным приспособлением в форме загиба или разветвления для закрепления в основании.



Основные виды анкеров для фундамента

Существует несколько видов анкерных фундаментных болтов, различающихся формой основания и конструкцией:

  • в форме изогнутой шпильки
  • прямые
  • составные
  • съемные
  • в виде анкерной плиты
  • с коническим наконечником

Кроме того анкеры, используемые для крепления к фундаменту, разделяются по методам монтажа, в зависимости от которого они бывают:

1. глухие – такие болты устанавливаются перед заливкой бетона. Глухими являются болты в виде изогнутой шпильки и анкерной плиты, конструктивные решения которых позволяют им очень надежно закрепиться в застывшем фундаменте. Во время монтажа их правильная фиксация обеспечивается с помощью специальных приспособлений – кондукторов, без использования которых невозможно добиться, чтобы положение анкеров полностью соответствовало проектным параметрам;

2. съемные – крепеж таких болтов выполняется с использованием закладных деталей и плит. Поскольку сам анкер не имеет сцепления с фундаментом, его закрепляют силоксановым или эпоксидным клеем либо цементно-песчаным раствором. В основании болты устанавливаются в пазы или крепятся разжимными цангами, вмонтированными в фундамент перед бетонированием.

Крепежный анкер для фундамента подходит для использования только в прочных негибких материалах – бетоне, камне, кирпиче. Большинство фундаментных болтов могут эксплуатироваться при температуре -50° – + 50° С. Если условия не соответствуют данным параметрам, то требуется дополнительный расчет конструкции.

В зависимости от допустимых условий эксплуатации болты разделяются на два типа:

  • конструктивные – применяются для крепления массивных конструкций, обеспечивающих устойчивость давлением собственного веса;
  • расчетные – берут на себя нагрузки, которые возникают при эксплуатации сооружения.

Выбор конкретного типа анкерного болта зависит от габаритов и особенностей конструкции, типа фундамента и способа монтажа.



Принципы крепления анкера в фундаменте

Удержание анкерного болта в фундаменте осуществляется за счет работы трех принципов:

  • трение
  • упор
  • склеивание

Трение – это те нагрузки, которые анкерный болт воспринимает и передает на фундамент путем своего трения о материал монолита. Этот процесс требует наличия распирающей силы, создаваемой за счет распора пластикового дюбеля или металлической цанги.

Упор – это нагрузки, воспринимаемые анкером и компенсируемые внутренними силами сопротивления его материала излому, которые создаются на глубине анкеровки.

Склеивание – это компенсация нагрузок внутренним касательным напряжением в месте контакта анкера с материалом основания. Этот принцип действует у химических клеевых анкеров и закладных деталей, не имеющих упорного приспособления и уширения.

Разрушение анкерного крепления обычно происходит в наиболее слабом месте. Существует несколько видов разрушений анкера:

  • вырыв
  • пластический изгиб
  • излом
  • коррозия
  • плавление
  • выгорание



Установка анкерного болта в фундамент

В идеальном варианте установка анкеров в бетон должна выполняться сразу после заливки фундамента – до застывания раствора. Расположение болтов определяется в соответствии с планом обустройства наружных стен, внутренних перегородок и дверей, поскольку анкеры можно и нужно ставить под внешними стенами, но нельзя под внутренними перестенками и в дверных проемах.

Болты погружаются в бетон ровно по центру стены и утапливаются не слишком глубоко, чтобы выступающая часть составляла около 6 см. При этом резьбу анкера рекомендуется обернуть пленкой, чтобы избежать загрязнения и последующей чистки болта от застывшего бетона. Монтируются анкеры по всему периметру стен с шагом в 40 см. Очень важно, чтобы они располагались строго вертикально. Для предотвращения крена анкеров во время застывания раствора следует использовать крепежное устройство, специально прикрепленное к опалубке. Если анкерный болт устанавливается до заливки фундамента, то его фиксируют путем крепления к арматуре.

Установка анкерных болтов в уже готовый (схватившийся) фундамент выполняется в посадочные отверстия, предварительно высверленные с помощью буров или сверл соответствующего диаметра.



Химический анкер

Помимо традиционных анкерных болтов для фундамента, которые соединяются с материалом за счет механической связи (трения, упора), существуют анкеры, связывающиеся с основанием посредством межмолекулярного взаимодействия под воздействием адгезионных и когезионных сил (склеивание). Такие болты называются химическими анкерами.

По сути, химический анкер – это металлический резьбовой стержень и клеевой связующий состав, в который он помещается. Как правило, химические анкера для бетона изготавливаются из оцинкованных или из нержавеющих коррозийностойких сталей.

В данном случае крепление выполняется путем приклеивания анкера. Для этого в посадочное отверстие сначала заливается специальный клеевой состав, а затем в него погружается болт. Химический состав после застывания образует очень прочную связь, устойчивую к атмосферным воздействиям и коррозии. Также он характеризуется высокими адгезивными свойствами и такой же прочностью, как большинство аналогичных стройматериалов.

Используемые клеевые составы являются двухкомпонентными: они изготавливаются из искусственных смол, которые застывают при смешивании с отвердителями. Одновременное использование органической и неорганической составляющей раствора выводят химический анкер на более высокий качественный уровень:

  • неорганический компонент (цемент) обеспечивает высокую совместимость с основанием;
  • органическая высокореактивная смола способствует достижению оптимального времени застывания.

Указанные компоненты способствуют надежной фиксации анкера практически в любом материале и обеспечивают повышенную термическую и химическую стойкость. Благодаря единому набору компонентов для всех материалов химические анкеры являются универсальными. Кроме того отсутствие распора позволяет выполнять установку этих болтов при минимальных краевых и осевых расстояниях, а простота монтажа и нетребовательность к размерам отверстий значительно облегчают выполнение работ.

Химические анкерные стержни могут быть самыми разными по размерам, конструкции и назначению. Самые сложные стержни и втулки могут применяться в тяговой зоне разорванного бетона, при наличии динамических и вибронагрузок, в пустотелых или «слабых» материалах.

Химическое крепление анкерных болтов в бетоне обеспечивает высочайшие нагрузочные характеристики, исключает создание напряжений в материале фундамента, не ослабляется со временем. Высокая эффективность химической анкеровки подтверждена многочисленными испытаниями и допусками, поэтому она считается лучшим вариантом крепления для фундамента.

Читайте также:

7 самых распространенных типов бетонных анкеров

Узнать, какие бетонные анкеры подходят для работы, не так сложно, как вы думаете, если вы знаете, что такое разные бетонные анкеры, что они делают и как они это делают. , и почему.

Самые распространенные типы бетонных анкеров

Основное различие между бетонными анкерами заключается в том, какой анкер — охватываемый или охватывающий. Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или объект, который нужно закрепить) в предварительно просверленное отверстие.

Внутренние анкеры вставляются в отверстие, просверленное в бетоне. Затем приспособление помещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером. Чтобы определить отверстие для внутреннего анкера, требуется установочный инструмент.

Якоря

также отличаются множеством других соображений. Вот 7 самых распространенных типов бетонных анкеров.

1. Клиновой анкер для бетона : Названный в честь клиньев, которые открываются и расширяются на 1/16 дюйма в основании при затягивании болта, этот клиновой анкер с наружной резьбой широко используется, поскольку он устойчив к коррозии, легко вставляется и среди самых прочных бетонных анкеров.На самом деле это стойка, состоящая из двух соединенных частей: одна деталь имеет резьбу на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, которые расширяются между стойкой и стенкой отверстия в бетоне. Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или сдвиговых нагрузок. Сейсмические клиновые анкеры для тяжелых условий эксплуатации используются в районах, часто подвергающихся сейсмической активности.

Несколько замечаний относительно клиновых анкеров:

  • Просверленные в бетоне отверстия под клиновой анкер должны быть равны диаметру анкера.
  • Клиновые анкеры предназначены только для твердого бетона и не могут использоваться в кирпиче, блоке, растворе или камне.

2. Забивной анкер для бетона : Иногда его путают с клиновыми анкерами, поскольку они расширяются аналогичным образом. Забивные анкеры — это анкеры с внутренней резьбой, которые помещаются в предварительно просверленное отверстие. Расширительная пробка в основании анкера устанавливается с помощью установочного инструмента, который по сути представляет собой стальной стержень с одним концом, загнутым вниз. Суженная часть инструмента вставляется в вставной анкер и ударяется молотком до тех пор, пока выступ анкера не соприкоснется с выступом установочного инструмента.Как и клиновой анкер, забивные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоке, растворе или камне.

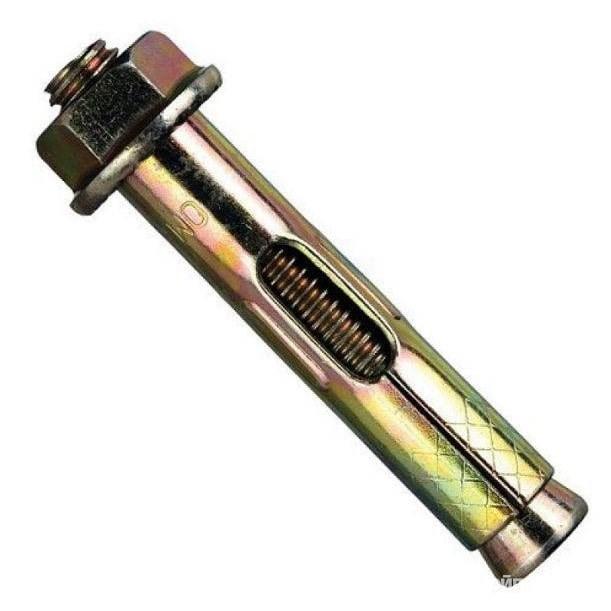

3. Анкер с бетонной гильзой : Анкеры с гильзой — это крепежные детали с наружной резьбой, которые состоят из болта с резьбой, охватываемого расширительной втулкой на верхнем конце, и гайки и шайбы на другом конце. Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болте болт вытягивается через втулку, в результате чего втулка расширяется до ⅛ дюйма, создавая необходимую фиксацию.Анкеры-рукава можно использовать в бетоне, кирпиче или камне.

4. Машинный анкер с винтовым креплением: Анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставленного (или забиваемого молотком) в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. Анкерный винт продевается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того, как винт опускается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепляя приспособление к бетонной поверхности.Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Примечание: для крепежных винтов требуемый размер отверстия больше размера используемого анкера.

5. Ударный анкер (также известный как молотковый привод, ударный набор, металлический ударник или приводной штифт , якорь ): это охватываемая застежка, используемая для прикрепления относительно легких приспособлений, таких как кронштейны для полок, кабелепровод и электрические коробки, к твердому телу. конкретный.Ударный анкер представляет собой крепежный элемент, увеличивающий ударную нагрузку, состоящий из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого корпуса. После того, как ударный анкер вставлен в предварительно просверленное отверстие, головка его штифта продвигается дальше в трубку посредством ударов молотка, расширяя трубку и тем самым создавая необходимую фиксацию в отверстии. Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как и диаметр используемого анкера. Забивные анкеры позволяют быстро установить оборудование на длинных участках, но после установки их, как правило, не снимать.

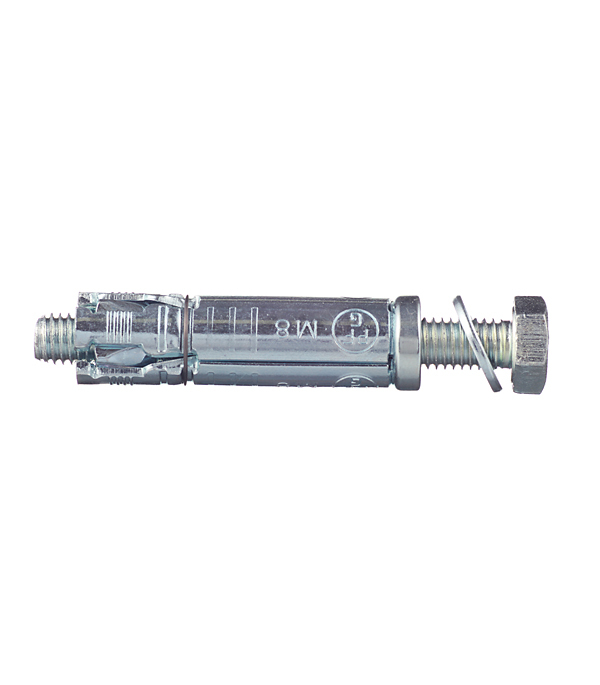

6. Lag Shield Anchor : Это охватывающий анкер, состоящий из ребристой, слегка сужающейся втулки из цинкового сплава без резьбы, которая вставляется в отверстие, предварительно просверленное в бетоне или в стыках строительных растворов блоков или кирпичных стен. Когда стопорный винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.

Анкеры с защитным экраном обычно обозначаются как короткие или длинные, в зависимости от диаметра болта, который входит в анкер.В большинстве случаев длинный анкерный экран обеспечивает лучшую удерживающую способность в более мягких и менее плотных базовых материалах, в то время как более короткий защитный экран лучше всего работает в более твердых или плотных базовых материалах, таких как кладка, где он может помочь сократить время сверления.

Пара дополнительных советов по анкерам защитного экрана:

  • Из-за гибкости клина из мягкого металла анкерные болты защитного экрана хорошо работают в ситуациях, когда опора может подвергаться вибрации.
  • При сверлении отверстия для анкера защитного экрана помните, что правильный размер отверстия является обязательным.Щит просто вращается в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами вашего молотка.

7. Анкеры с раздельным приводом : Упругий состав цельного анкера с раздельным приводом является источником его удерживающей силы. Разъемные приводы, изготовленные из прочной углеродистой стали, представляют собой охватываемые анкеры с расширенным разделенным основанием. Пока разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает внешнее давление на стенки отверстия, придавая анкеру с разъемным приводом его удерживающую способность.

Дополнительные советы по установке анкеров с раздельным приводом:

  • Размер отверстия должен быть равен диаметру основания анкера.
  • Анкеры с разъемным приводом предназначены для несложного анкерного крепления к бетону, кирпичу или блоку.

См. Таблицу ниже, которая поможет вам выбрать лучший бетонный анкер для вашего проекта.

V = Подходит M = Подходит

Тип материала Soilis Бетон Пустотелый бетонный блок Блок заполненный раствором Кирпич Миномет
Анкер клиновой В M
Анкер-гильза В В В В В
Забивной анкер В M
Анкер-винт M В M В В
Анкер-шуруп из свинца В В В В
Одинарный распорный анкер M M В В В
Анкер двойного растяжения M M В В В

Другие соображения при выборе правильного бетонного анкера

Ржавчина и коррозия

Анкеры, изготовленные из нержавеющей стали, наиболее устойчивы к ржавчине, и их следует использовать, если анкер будет погружен в воду или подвергаться периодическим влажным условиям на открытом воздухе. Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они заржавеют. Для использования в сухих помещениях достаточно стандартных оцинкованных анкеров.

Требования к нагрузке

Нагрузка — это давление на бетон по отношению к закрепляемому к нему предмету. Анкер должен выдерживать нагрузки сдвига и растяжения. Все, что прикреплено к бетону, несет на себе вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общей справки относительно значений нагрузки и должна использоваться вместе с конкретными данными о нагрузке от производителя крепежа.

Значения предельной нагрузки в бетоне 2000 фунтов на кв. Дюйм

Размер Мин. Антикварный Сверло Вытяжка (фунты) Сдвиг (фунты)
1/4 « 1-1 / 8 « 1/4 « 877 1082
5/16 « 1-1 / 8 « 5/16 « 892 1156
3/8 « 1-1 / 2 « 3/8 « 1525 3238
1/2 « 2-1 / 4 « 1/2 « 2999 5564
5/8 « 2-3 / 4 « 5/8 « 3749 6198
3/4 « 3-1 / 4 3/4 « 4978 9378
7/8 « 3-7 / 8 « 7/8 « 6294 13687
1 « 4-1 / 2 « 1 « 7329 17712
1-1 / 4 « 5-1 / 2 « 1-1 / 4 « 13162 24206

Масса

Как правило, небольшие объекты, которые весят меньше, можно закрепить с помощью крепежа диаметром 3/16 дюйма и 1/4 дюйма. Для предметов среднего веса должно хватить креплений диаметром, 1/2 или ⅝ дюйма, тогда как крепежи диаметром ⅝, ¾ или 1 дюйм лучше всего подходят для тяжелых предметов.

Бетонные анкеры и крепежные элементы могут использоваться в различных бетонных приложениях и проектах. Перед установкой каких-либо бетонных анкеров важно знать различия между бетонными анкерами и их применением, чтобы вы могли выбрать лучший для работы.

«Практические инструкции» и «Почему» для анкеров для расширения бетона

Крепежные элементы для бетонных конструкций

При креплении объектов к бетону следующий список «Практических рекомендаций» и «Почему» для использования крепежных элементов для расширительного бетона может прояснить общие рекомендации для этого типа приложений.Профессионалы также знают, что для достижения оптимальных результатов может потребоваться консультация с конкретным набором указаний производителя.

Как измерить расстояние: Крепежные детали бетона не должны располагаться ближе, чем на 10 диаметров анкеров друг от друга.

Почему: Бетонные анкеры механического типа оказывают внешнее давление на стенку отверстия в бетоне. Это давление распространяется вверх и вверх по длине анкера и называется конусом бетона, поскольку выглядит конусообразным.Конусообразная область отображает значения удержания якоря. Размещение анкеров на расстоянии менее 10 диаметров анкеров друг от друга позволит двум анкерам удерживать значения перекрытия и уменьшит удерживающие значения обоих анкеров.

Как измерить расстояние: Анкеры механического типа не должны устанавливаться на расстоянии минимум 5 диаметров анкера от неподдерживаемой кромки.

Почему: Если установить слишком близко к неподдерживаемой кромке, внешнее давление бетонного анкера уменьшит удерживающую способность анкера или, возможно, сделает его несуществующим («выброс»).

Как просверлить отверстие: При сверлении отверстия в бетонном, кирпичном или блочном основном материале отверстие должно быть просверлено на 1/2 дюйма глубже, чем может проникнуть бетонный анкер.

Почему: Дополнительная глубина отверстие гарантирует, что анкер не выйдет за дно, и оставит пространство для пыли от процесса сверления. Если анкер размещается с минимальными требованиями к заделке, дополнительное пространство обеспечит соблюдение минимальных требований.

Как просверлить отверстие: При сверлении отверстий под анкеры в бетоне, кирпиче или блоке следует использовать перфоратор.

Почему: Сверление в бетоне, кирпиче или блоке требует, чтобы материал был разбит и удален из отверстия. Это отличается от обработки металла или стали, поскольку эти материалы необходимо разрезать и удалять. Движение молотка разрушает основной материал, а вращение перфоратора удаляет мусор из отверстия.

Как достичь удерживающего значения: Каждый анкер имеет минимальную глубину заделки, чтобы создать удерживающие значения для анкера.

Почему: Каждый анкер имеет минимальную глубину заделки в материал основания, которая должна быть достигнута, чтобы анкер достиг своих значений удержания. Минимальная глубина заделки различается для каждого анкера и каждого диаметра. (См. Следующее правило для исключения из этого правила.)

Как достичь удерживающей способности: Винты Tapcon® по бетону имеют минимальное заглубление в 1 дюйм для диаметров 3/16 и 1/4 дюйма и максимум заделка 1-3 / 4 «.

Почему: Tapcons врезает резьбу в основной материал.Шаговая резьба выполняет нарезку и становится неэффективной после достижения глубины заделки 1–3 / 4 дюйма.

Concrete Fastening Systems, Inc предлагает полную линейку дюбелей любого размера на складе, готовые к отправке в тот же рабочий день. что заказ размещен на http://www.confast.com

Анкерные болты — бетонные анкеры

Atlantic Bolt специализируется на всех типах бетонных анкерных болтов . Используйте анкерные болты прямой формы или L-образные анкерные болты. форма для котировок.Или позвоните нам по телефону 704-597-5082.

Прямой анкерный болт L Анкерный болт в форме

В идеале анкерные болты представляют собой анкерные стержни, залитые в бетон. Сначала давайте посмотрим на «настоящие» анкерные болты, налитые на место. Большинство анкерных болтов в этой категории имеют класс 36, 55 или 105 по ASTM F1554. L-образные изогнутые анкерные болты уже давно являются стандартом в этой категории. Atlantic Bolt имеет в наличии самые распространенные размеры гнутых анкерных болтов. В последние годы стали популярны анкерные болты с прямой или головкой из-за их превосходного сопротивления выдергиванию.Эти типы анкерных болтов обычно имеют гайку или шайбу на заглубленном конце. Прямые анкерные болты бывают самых разных диаметров и длин, иногда с приваренными пластинчатыми шайбами. По этой причине мы изготавливаем анкерные болты на заказ, но быстрая доставка — наша специальность.

Клиновой анкер

Другие анкерные устройства, используемые в затвердевшем бетоне, фактически относятся к категории дюбелей, ввинчивающихся или эпоксидных / химических анкеров. Когда необходимо закрепить материал на затвердевшем бетоне, используются эти анкеры и требуется предварительно просверлить отверстие. В этих типах бетонных анкеров используется какой-то механизм трения, чтобы удерживать их в бетоне. Клиновые анкеры используют небольшой клин и подходят для прочного, устойчивого бетона.

В анкерах с гильзой используется более крупный клин, который распределяет удерживающую силу по большей площади. По этой причине они используются в бетонных блоках, кирпичной кладке, кирпиче, растворе или другом, менее прочном бетонном материале. Существуют и другие, редко используемые типы распорных анкеров, но они редко используются в коммерческом строительстве и не требуют рассмотрения здесь.

Относительно новый тип анкерных болтов — винтовые. В основном это большие винты по бетону, такие как Tapcons. Некоторые общие термины для этих анкерных болтов — клиновые болты, анкеры Titen, высокопрочные анкеры, анкеры LDT или THD. Они устанавливаются путем просверливания пилотного отверстия и ввинчивания винта / болта. В некоторых регионах страны эти анкерные болты признаны одобренными заменами или заменителями литых анкерных болтов в жилищном строительстве.

Titen THD Anchor

Химические анкеры или эпоксидные анкеры — последняя форма анкерных болтов, которую мы здесь обсудим.Как следует из названия, в этих анкерах используется эпоксидная смола для закрепления резьбовых стержней в бетоне. Эти анкеры используются в затвердевшем бетоне, а иногда и в блочных помещениях. Если анкерные болты установлены неправильно, для решения этой проблемы широко используются химические анкеры.

Если вам нужны гнутые анкерные болты, анкерные болты с головкой, анкерные болты с пластинчатыми шайбами ​​или любой из упомянутых выше анкеров, Atlantic Bolt может вам помочь.

Есть вопросы? Свяжитесь с нами, используя нашу контактную форму, напишите нам по электронной почте или позвоните по телефону 704-597-5082

Как выбрать анкерные болты: полное руководство покупателя

Когда вы соединяете что-то с бетоном, оно должно сохраняться на весь срок службы.Вот почему так важно выбирать правильные болты. При креплении конструктивных и неструктурных элементов к бетону во время строительных работ вам потребуются анкерные болты. Однако при выборе правильного якоря следует учитывать множество факторов.

Перед тем, как приступить к анкерным работам, вам необходимо узнать больше о базовом материале, в котором вы будете сверлить. Некоторые анкеры предназначены для более нового бетона, некоторые — для цемента, а другие предназначены для удержания тяжелых неструктурных нагрузок на бетон.

Выбор подходящего анкерного болта должен начинаться с понимания основного материала, а также конструкционного или неструктурного материала, который вы будете прикреплять к основному материалу. Это руководство поможет вам задать правильные вопросы о базовом материале и неструктурном материале, который вы закрепляете в основном материале, чтобы вы могли выполнить тщательную работу.

Типы анкерных болтов

Анкерные болты можно разделить на две основные категории: анкеры с гнутым стержнем и анкерные болты с головкой. То, как они обеспечивают устойчивость конструкции, важно для понимания того, какой анкерный болт вы должны использовать в своем строительном проекте.

Анкерные болты с головкой

Существует несколько различных типов головок анкерных болтов с головкой, включая болты с квадратной и шестигранной головками. Пластинчатые анкеры — это когда металлическая пластина приварена к каждой стороне болта, и они также считаются анкерными болтами с головкой.

Анкерные болты с головкой также подходят для придания единого вида проекту.Эти типы анкерных болтов используются, когда требуется эстетическое качество приспособления и когда вы не хотите, чтобы анкерные болты выступали на разной длине из установки, что может быть некрасивым.

Анкерные болты с гнутым стержнем

Анкерные болты с гнутым стержнем представляют собой резьбовые стальные стержни с крючками на конце, который заделан в кладку. Они бывают двух основных категорий, которые имеют форму J или L.

Все допустимые значения напряжений для этих болтов составляют лишь 20% от среднего значения 5 испытаний, проведенных на образцах.Это означает, что многие из них намного надежнее рейтинга, указанного производителем анкерного болта.

Какие анкерные болты следует использовать?

При выборе размера и типа анкерного болта, который вы будете использовать для крепления чего-либо к бетону конструкции, необходимо учитывать множество факторов. Однако два наиболее важных аспекта работы, которые следует учитывать, — это размер отверстия для крепежных деталей и длина болта.

Длина крепежа

Простая формула, используемая для определения длины охватываемого крепежа, получается путем сложения толщины закрепляемого материала плюс минимальная глубина заделки для диаметра анкерного болта плюс толщина для шайбы и гайки.

Если используется охватывающее крепление, формула, используемая для определения длины крепежа, получается путем добавления количества витков анкера, плюс толщина закрепляемого материала, плюс толщина любых шайб, которые могут использоваться.

Размер отверстия в закрепляемом приспособлении

Отверстие в приспособлении может определять зазор, который необходимо просверлить в бетоне. В этом случае важно знать, что диаметр крепежа не будет совпадать с отверстиями крепления.Это связано с тем, что рабочий конец анкерного болта не проходит через отверстие, поэтому вам нужно будет уменьшить размер, чтобы гарантировать, что весь болт сможет пройти через отверстие крепежного отверстия. Ниже приведена таблица диаметров анкерных болтов и отверстий для креплений, в которые они могут поместиться.

Диаметр анкера. Диаметр отверстия приспособления.
1/4 ″ 5/16 ″
5/16 ″ 3/8 ″
3/8 ″ 7/16 ″
1/2 ″ 9/16 ″
5/8 ″ 11/16 ″
3/4 ″ 7/8 ″
7/8 ″ 1 ″
1 ″ 1-1 / 8 ″
1-1 / 4 ″ 1-3 / 8 ″

Выбор правильного анкерного болта для цемента или бетона

Часто термины цемент и бетон взаимозаменяемы. Однако это два разных материала с разной прочностью на сжатие и разными причинами использования. Бетон является более прочным из двух, и он используется при строительстве небоскребов, автомагистралей и плотин. Так что в следующий раз, когда вы увидите «цементовоз», вспомните, что это бетонный грузовик.

Обычно цемент используется в бетонной смеси. Бетон представляет собой смесь пасты, состоящей из портландцемента и воды, и заполнителей или мелких и крупных пород. Когда она затвердевает вокруг заполнителей, паста становится намного более надежной.Он становится скальной структурой, известной во всем мире как бетон. Бетон состоит из 8% воздуха, 7-15% цемента, 14-21% воды и 60-75% мелких и крупных заполнителей.

Сколько фунтов на квадратный дюйм бетона

PSI относится к прочности бетона на сжатие. Это важный показатель для понимания того, насколько безопасен ваш бетон. PSI может быть рассчитан для бетона, если влажная смесь залита в цилиндр. Затем бетонному цилиндру дают высохнуть. Сила, необходимая для разрушения высохшего цилиндра из бетона, дает PSI или прочность бетона на сжатие.

Прочность бетона на сжатие покажет вам, насколько прочен бетон после его тщательного высыхания. Для полного высыхания бетона обычно требуется до месяца. Итак, если у вас есть бетон, рассчитанный на прочность на сжатие 3500 фунтов на квадратный дюйм, это прочность бетона после его высыхания в течение месяца.

Бетон имеет различные типы прочности для различных строительных проектов, для которых он может использоваться.Например, небольшие жилые проекты могут быть построены из бетона с прочностью на сжатие 3000 фунтов на квадратный дюйм. С другой стороны, более прочный бетон для крупных строительных проектов может иметь прочность на сжатие 10 000 фунтов на квадратный дюйм или более значительную.

Кроме того, знание возраста бетона может дать информацию о том, какие анкерные болты следует использовать. Чем дольше бетон будет сохнуть, тем тверже и прочнее он станет. Помните, что через месяц бетон полностью затвердеет. В более твердом бетоне будет сложнее просверлить отверстие для анкера и, возможно, сложнее закрепить анкер.

По общему правилу свинцовые крепежи не подходят для старого цемента. Например, анкерный болт из свинцового материала, такой как труднодоступный крепеж, не будет идеальным выбором для более состаренного бетона, потому что его свинцовый корпус не будет хорошо закрепляться в бетоне. Свинцовые крепежи следует использовать только в так называемом «зеленом» бетоне или бетоне возрастом менее месяца и, следовательно, не прошедшем отверждение.

Как состоит бетон? (Толщина, арматура и т. Д.)

Перед покупкой анкерных болтов важно знать хотя бы кое-что о цементе, в котором вы будете сверлить и закреплять.Понимание состава бетона может помочь вам спланировать, какие анкерные болты использовать, а также как вы будете просверливать отверстия для установки анкеров.

Самая важная часть состава бетона, которую следует учитывать, — это толщина и это армированная стальная арматура. Скорее всего, если вы работаете над большой конструкцией, вам придется иметь дело с бетоном, армированным стальной арматурой.

Вы будете пережевывать стандартные коронки, пытаясь просверлить стальную арматуру.Существуют отдельные сверла, которые могут справиться с работой по прокладыванию стальной арматуры. Однако они дороги и требуют больше времени для сверления, чем стандартный бетон.

Продукты для сверления стальной арматуры, армированного бетона

Ударные или алмазные сверла

Многие сверла, которые вы найдете на рынке, как правило, дорогие. Сверло по стальной арматуре должно быть прочным, но не ломать берег. Хорошим вариантом является резак для арматуры Bosch RC2124 3/4 дюйма на 12 дюймов SDS Plus.Он бывает разных размеров от 1 дюйма до 9/16 дюйма в диаметре.

Сканирование перед сверлением

Другой вариант — использовать устройство, которое фактически сканирует бетон, где находится арматурный стержень. Это поможет вам просверлить отверстия вокруг арматурного стержня, а не сквозь него. Сканирование перед сверлением — лучший вариант для анкеровки в бетон с помощью арматуры.

Достаточно ли толстый бетон для ваших анкерных болтов?

Глубина, на которой анкерный болт должен надежно сесть для сцепления внешнего слоя с бетоном, называется «минимальной заделкой».Следует помнить простое правило: чем меньше диаметр болта, тем меньше должна быть глубина просверленного отверстия.

Конец, который передает сдвиг и напряжение через систему, не должен находиться слишком близко к нижнему концу бетона, так как это может вызвать разрушение и трещину. Значения удержания будут значительно уменьшены, чем ближе к основанию бетона будет размещен анкер, из-за созданного вами неподдерживаемого края.

Правильная глубина заделки

При анкеровке к каменной кладке общее правило заключается в том, что глубина заделки должна быть не менее четырех диаметров болта или 2 дюймов (51 мм) в зависимости от того, какое из значений больше.

Встраиваемая глубина для возглавляемых анкерных болтов определяются путем измерения поверхности кладки к поверхности головки болта подшипника.

Глубина заделки анкерных болтов с гнутым стержнем определяется путем измерения расстояния от поверхности кладки до поверхности, несущей нагрузку на изогнутый конец, за вычетом диаметра одного болта.

Силы, действующие на всю систему каменных зданий

Два основных типа сил, действующих на каменную конструкцию здания, — это сдвиг и растяжение.Анкерные болты предназначены для передачи сдвига и напряжения от деталей конструкции.

Сдвиг

Сдвиг — это сила от нагрузки, которая проецируется сбоку на что-то, что нельзя сдвинуть (например, бетонную конструкцию). Эти силы будут делать одно из двух; либо протолкните всю систему кладки, что приведет к ее выходу из строя, либо кладка останется стоять.

Натяжение

Сила натяжения — это движение двух вещей, вызванное скольжением друг по другу. Другими словами, это сила, которая пытается удлинить кладку и другие материалы.

Другие факторы, которые следует учитывать при выборе анкерных болтов

При выборе правильного анкерного болта для работы вы захотите рассмотреть некоторые аспекты вещей, которые вы будете прикреплять к бетонной конструкции. Вы хотите, чтобы анкерные болты могли выдерживать нагрузку без ущерба для устойчивости всей конструкции.

Также следует помнить о том, насколько велик закрепляемый груз.Наконец, существуют разные анкерные болты, используемые для грузов, подпираемых от земли, и те, которые будут сидеть на земле.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым местом в бетонной конструкционной системе. Имея это в виду, вам необходимо определить, какой диаметр анкера потребуется в зависимости от веса груза, который он должен удерживать. Для тяжелых нагрузок, прикрепленных к бетону, следует использовать анкерные болты с наиболее прочной и глубокой посадкой и наибольшим диаметром.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и более массивную нагрузку он может выдерживать. Кроме того, наилучшая удерживающая способность наблюдается у глубоко заделанных анкеров в очень твердом (прочность на сжатие — PSI) бетоне. Таким образом, набор анкеров 1/2 дюйма с минимальной глубиной заделки в 3,5 дюйма будет более прочной фиксацией, чем анкер 1/4 дюйма с минимальной глубиной заделки в 1 дюйм.

Еще одна вещь, которую следует учитывать, — это то, где нагрузка, которую будут удерживать анкерные болты, будет прикреплена к бетону.Если груз прикреплен к стене над головой, необходимо использовать более прочные анкерные болты большего диаметра. Анкерные болты меньшего диаметра и менее глубоко внедренные анкерные болты могут использоваться для грузов, которые крепятся краем, опирающимся на землю.

Нагрузки, прикрепленные к бетонным потолкам

Нагрузки, прикрепленные к бетонным потолкам, необходимо учитывать при выборе анкерных болтов для работы. Эти нагрузки известны как значения тяжелых нагрузок, и на них следует учесть еще несколько моментов, чем если бы груз просто лежал на земле.Для грузов, прикрепляемых к бетону на потолке, следует использовать анкерные болты с наиболее прочной и глубокой посадкой и наибольшим диаметром.

Рассмотрение накладных нагрузок №1: Растяжение

Поскольку нагрузка удерживается на месте в бетоне, растягивающий груз направлен прямо вниз, создавая таким образом нагрузку на анкерные болты. В этих ситуациях хорошо работают L-образные анкеры для передачи напряжения натяжения от приспособления на болт. Для проектов, в которых нагрузка крепится к бетонному потолку, и особенно для тяжелых нагрузок, непосредственное беспокойство вызывает растяжение.

Рассмотрение накладных нагрузок № 2: Катастрофический отказ

Катастрофический отказ кирпичной кладки выходит за рамки растрескивания. Даже трещина будет неудачей, и ее нужно будет реконструировать. Но катастрофический отказ означает, что конструкция разваливается и может упасть на кого-нибудь, ранив или даже убив его!

Рассмотрение накладных нагрузок № 3: Срезание

Когда груз прикреплен к стене, нагрузка находится под углом в девяносто градусов к анкеру.Эта ситуация известна как ситуация сдвиговой нагрузки для бетонного крепежа. Значения сдвига для каждой конкретной работы в зависимости от диаметра анкера. На ситуации сдвиговой нагрузки не влияет глубина заделки, пока анкеры находятся на минимально необходимой глубине.

Другие аспекты нагрузки, прикрепляемой к бетону

При выборе анкерного болта для работы, которую вы выполняете, важно принять во внимание влияние окружающей среды, которое нагрузка, прикрепляемая к бетону, должна будет выдерживать на последовательная основа.

Это означает рассмотрение того, будет ли крепление груза находиться в среде, где будет происходить постоянная вибрация. Кроме того, должна ли эта среда меняться со временем, известная как ударная нагрузка. Наконец, это бетонный крепеж, который должен быть постоянным?

Будет ли груз, прикрепленный к бетону, находиться в среде, которая вибрирует?

Крепление, прикрепленное к бетону с помощью анкерных болтов, которые вибрируют, может вызвать дополнительные проблемы, которые необходимо учитывать перед установкой этих анкеров.Вентиляторы, конвейерные ленты или даже такие объекты, как знаки, которые могут развеваться на ветру, — все это необходимо рассматривать как приспособления, которые будут постоянно вибрировать.

Поскольку механический анкерный болт передает сдвиг и натяжение за счет трения, если трение о стенку его отверстия теряется из-за постоянной вибрации и износа, удерживающая сила может значительно уменьшиться. Для решения этой проблемы можно использовать большой диаметр и большую глубину заделки.

Что такое ударная нагрузка?

Любая нагрузка, прикрепленная к бетону при наличии ударной нагрузки, должна выдерживать изменения в течение определенного периода времени. Типичный пример ударной нагрузки — бампер на причале.

Поскольку механические анкеры могут обеспечивать удерживающие значения, основанные на трении болта о стенки отверстия, если трение нарушается, удерживающая способность уменьшится. Ударная нагрузка может постепенно ослабить трение из-за ударов при использовании с течением времени.

Рекомендации по окончательной обработке анкерных болтов

По мере того, как вы завершаете свой план по приобретению правильных анкерных болтов для вашей работы, есть еще несколько соображений, которые вы хотите учесть после того, как работа будет выполнена.Эти соображения включают в себя то, является ли это постоянным приспособлением к бетонной конструкции, если приспособление необходимо отрегулировать с помощью выравнивания или прокладки, и нужно ли для эстетического вида работы иметь «законченный» вид.

Крепление постоянно?

Подавляющее большинство работ с анкерными болтами выполняются постоянно. Однако иногда вам нужно будет закрепить что-нибудь анкерным болтом к бетону, который в будущем будет снят. Примером этого могут быть вещи, прикрепленные к заборам.

Выравнивание или выравнивание приспособления

Если приспособление необходимо выровнять или отрегулировать, вы должны убедиться, что анкерный болт проходит с достаточным количеством ступенек, чтобы обеспечить движение анкера вверх и вниз. Для такой работы вам понадобится бетонный клиновой анкер. Одной из лучших конструкций клиновых анкеров для бетона является анкер CONFAST 1/2 ″ x 7 ″, оцинкованный, который поставляется в коробке по 25.

Готовый эстетичный вид

Анкерные болты предназначены для прохода болта приспособление.Длина проходящего через него болта определяется тем, сколько раз он был затянут и как гайка была помещена в бетон до того, как болт был забит на место. Для законченного вида вам понадобится анкерный болт с однородной головкой. Анкеры-гильзы с плоской или круглой головкой имеют гладкие головки, которые выступают из приспособления и выглядят единообразно, что придает проекту законченный вид. Вы также можете использовать охватывающие анкеры, такие как одинарные и двойные распорные анкеры, анкерные болты или вставные анкеры, чтобы добиться того же однородного вида.

Заключение

При выборе правильного анкерного болта для вашего проекта с бетоном существует множество различных характеристик. Вы должны подумать о типе и прочности бетона, размере и расположении приспособления, типе окружающей среды и желаемом внешнем виде готового проекта, которые следует учитывать при выборе правильного анкерного болта для работы.

Правильный размер и расстояние между анкерными болтами имеют решающее значение в любой конструкции. По этой причине крайне важно ссылаться на структурные чертежи и спецификации здания или другой конструкции — если они у вас есть.В противном случае лучше всего проконсультироваться с инженером-строителем, который сделает это за вас.

Ресурсы :

КОНСТРУКЦИЯ АНКЕРНЫХ БОЛТОВ, ВСТАВЛЕННЫХ В БЕТОННУЮ КЛАДКУ

ВВЕДЕНИЕ

Анкерные болты предназначены для передачи нагрузок на кладку от таких приспособлений, как ригели, пороги и несущие плиты. И сдвиг, и растяжение передаются через анкерные болты, чтобы противостоять расчетным силам, таким как подъем из-за ветра в верхней части колонны или стены или вертикальные гравитационные нагрузки на ригели, поддерживающие балки или фермы (см. Рисунок 1).Величина этих нагрузок значительно варьируется в зависимости от области применения.

Настоящий ТЭК суммирует требования к правильному проектированию, детализации и установке анкерных болтов, заделанных в бетонную кладочную конструкцию, в соответствии с положениями «Требования Строительных норм для каменных конструкций» издания 2013 г. (ссылка 1). Следует отметить, что в редакциях Международного строительного кодекса и Международного жилищного кодекса 2012 г. (ссылки 3 и 4) содержатся ссылки на положения издания 2011 года «Требования строительных норм для каменных конструкций» (исх.5), которые не содержат существенных отличий от приведенных ниже методологий анализа и проектирования.

Рисунок 1 — Расчетные нагрузки анкеровки

Типы и конфигурации анкеров

Анкерные болты в целом можно разделить на две категории: закладные анкерные болты, которые закладываются в раствор во время строительства кладки; и анкеры после установки, которые устанавливаются после возведения кладки. Установленные анкеры достигают сопротивления сдвигу и растяжению (вытягиванию) за счет расширения по каменной кладке или гильзам, либо путем склеивания с помощью эпоксидной смолы или других клеев. Конструкция анкеров, устанавливаемых после установки, должна соответствовать документации производителя анкеров и выходит за рамки настоящего ТЭК.

Конфигурации анкерных болтов

, на которые распространяются требования Строительных норм для каменных конструкций, относятся к одной из двух категорий:

  • Анкеры с гнутым стержнем, в состав которых входят обычные болты J и L, представляют собой стальные стержни с резьбой с крючками на конце, встроенными в кладку.Анкерные болты с гнутым стержнем должны соответствовать требованиям к материалам Стандартных технических условий на углеродистую конструкционную сталь, ASTM A36 / A36M (ссылка 6).
  • Анкеры с головкой включают обычные болты с квадратной головкой или резьбой с шестигранной головкой, но также включают анкеры с пластиной (где стальная пластина приварена к концу болта). Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий на болты и шпильки из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. Дюйм, ASTM A307, класс A (ссылка 7).

Для других конфигураций анкерных болтов, включая анкеры после установки, расчетные нагрузки определяются путем испытания минимум пяти образцов в соответствии со Стандартными методами испытаний прочности анкеров в бетонных и каменных элементах, ASTM E488 (см.8) при нагрузках и условиях, которые соответствуют предполагаемому использованию. Допустимые расчетные значения напряжений ограничены 20% от средней испытанной прочности анкерных болтов. В соответствии с положениями расчета прочности номинальная расчетная прочность ограничивается 65% от средней испытанной прочности.

ОБЩИЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ И ДЕТАЛЬНЫМ ТРЕБОВАНИЯМ

Строительные нормы и правила для каменных конструкций (ссылка 1) содержат положения о конструкции анкерных болтов как для расчета допустимого напряжения, так и для методов расчета прочности (главы 2 и 3, соответственно). Обзор этих принципов проектирования можно найти в документах «Расчет допустимого напряжения бетонной кладки», TEK 14-7C, и «Положения по расчету на прочность для бетонной кладки», TEK 14-4B (ссылки 9, 10). Обратите внимание, что глава 5 кодекса также включает предписывающие критерии для крепления пола и крыши, которые применимы к эмпирически спроектированной каменной кладке, но эти положения здесь не рассматриваются.

Хотя многие требования к конструкции анкера различаются в зависимости от методов расчета допустимого напряжения и прочности, некоторые положения обычно являются общими для двух подходов к проектированию.Следующее обсуждение и темы относятся к анкерам, спроектированным с использованием методов расчета допустимого напряжения или прочности.

Эффективная площадь анкерных болтов

Для обоих методов проектирования чистая площадь анкерного болта, используемая для определения расчетных значений, представленных в данном ТЭК, принимается равной следующему, что учитывает уменьшение площади из-за наличия анкерной резьбы:

Анкер ½ дюйма = 0,142 дюйма² (91,6 мм²)
Анкер ⅝ дюйма = 0,226 дюйма² (145,8 мм²)
¾ дюймаанкер = 0,334 дюйма² (215,4 мм²)
⅞ дюйма анкер = 0,462 дюйма² (298,0 мм²)

Эффективная длина заделки

Минимальная эффективная длина заделки анкерных болтов составляет четыре диаметра болта (4 d b ) или 2 дюйма (51 мм), в зависимости от того, что больше (см. Рисунок 2). Длина укладывания возглавляемых болтов, л б, измеряется параллельно оси болта от поверхности кладки к поверхности головки болта подшипника. Для согнут-бара якорей, эффективная анкеровки длина измеряется параллельно оси болта от поверхности кладки к опорной поверхности на изогнутом конце минус одного диаметра анкерного болта.

Рисунок 2 — Минимальная эффективная длина заделки

Размещение

Анкерные болты должны быть заделаны в цементный раствор, за исключением того, что анкеры диаметром ¼ дюйма (6,4 мм) разрешается размещать в стыках слоя раствора толщиной не менее ½ дюйма (12,7 мм). За исключением анкеров, установленных в стыках раствора, минимальный зазор составляет ¼ дюйма.(6,4 мм) и ½ дюйма (12,7 мм) требуется между анкерным болтом и ближайшей поверхностью кладки для мелкого и крупного раствора, соответственно. Это требование применяется к анкерным болтам, встроенным в верхнюю часть элемента кладки, а также к анкерным болтам, проходящим через лицевые оболочки кладки, как показано на Рисунке 2. Хотя исследования (см. 11) показали, что установка анкеров в отверстия слишком большого размера на лицевой стороне кирпичной кладки Оболочки не оказывают значительного влияния на прочность или характеристики анкеров по сравнению с теми, которые помещаются в отверстия, лишь немного превышающие диаметр анкера, кодекс решил сохранить эти требования к свободному зазору в качестве удобного средства проверки того, что цементный раствор должным образом закрепился вокруг анкерного болта. .

Несмотря на то, что при типичном проектировании каменной кладки они редко контролируются, Строительные нормы и правила для каменных конструкций также требуют, чтобы расстояние между параллельными анкерами было, по крайней мере, равным диаметру анкера, но не менее 1 дюйма (25,4 мм), чтобы гарантировать адекватность эффективность анкера и уплотнение раствора вокруг анкера.

Существующие нормы кладки не учитывают допуски для установки анкерных болтов. При отсутствии таких критериев строительные допуски, используемые для размещения структурной арматуры, могут быть изменены для применения к анкерным болтам. Чтобы анкерные болты были правильно выровнены во время заливки раствора, можно использовать шаблоны, чтобы удерживать болты с необходимыми допусками. Шаблоны, которые обычно изготавливаются из дерева или стали, также предотвращают протекание раствора в тех случаях, когда анкеры выступают со стороны стены.

Расчетные площади сдвига и растяжения

Предполагаемая площадь прорыва при растяжении A pt и прогнозируемая площадь прорыва при сдвиге A pv для анкеров с головкой и изогнутой балкой определяются уравнениями 1 и 2 следующим образом:

Расстояние до кромки анкерного болта, , и , измеряется в направлении приложенной нагрузки от центра анкерного болта к краю кладки.Когда площади проекции соседних анкерных болтов перекрываются, часть площади перекрытия уменьшается наполовину для расчета A pt или A pv , как показано на рисунке 3. Любая часть площади проекции, которая Попадание в открытую ячейку, открытую сердцевину, открытый стык головки или выход за пределы элемента кладки вычитается из расчетного значения A pt и A pv . Графическое изображение конуса отрыва от натяжения показано на рисунке 4.

Рисунок 3 — Уменьшение площади проекции при перекрытии конусов разрушения
Рисунок 4 — Конус предполагаемого разрушения анкерного болта

РАСЧЕТ ДОПУСТИМОГО НАПРЯЖЕНИЯ АНКЕРНЫХ БОЛТОВ

Напряжение

Допустимая осевая растягивающая нагрузка Ba для анкерных болтов с головкой и изогнутой балкой принимается как меньшая из Уравнения 3, допустимая осевая растягивающая нагрузка, определяемая разрывом кладки, и Уравнения 4, допустимая осевая растягивающая нагрузка, определяемая податливостью анкера.Для анкеров с гнутым стержнем допустимая осевая растягивающая нагрузка также должна быть меньше, чем определяемая по уравнению 5 для вытягивания анкера.

Сдвиг

Допустимая нагрузка сдвига, B v , для анкерных болтов с головкой и изогнутой балкой принимается как наименьшее из Уравнения 6, допустимая нагрузка сдвига, определяемая разрывом кладки, Уравнение 7, допустимая нагрузка сдвига, определяемая раздавливанием кладка, уравнение 8, допустимая нагрузка сдвига, определяемая выступом кладки, и уравнение 9, допустимая нагрузка сдвига, определяемая податливостью анкера.

Комбинированный сдвиг и растяжение

Анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

Взаимосвязь между прилагаемыми растягивающими и касательными нагрузками по сравнению с допустимыми растягивающими и сдвигающими нагрузками проиллюстрирована на Рисунке 5.

Рисунок 5 — Конфигурация для примера конструкции

ПРОЧНОСТЬ АНКЕРНЫХ БОЛТОВ

Расчетные положения для анкерных болтов, использующие метод расчета прочности, почти идентичны тем, которые используются для расчета допустимого напряжения, с соответствующими изменениями для преобразования требований для получения расчетной прочности на номинальное осевое растяжение и сдвиг.Коэффициенты снижения прочности Φ для использования в уравнениях с 11 по 18 принимаются равными следующим значениям:

  • когда номинальная прочность анкера контролируется разрывом кладки, раздавливанием кладки или отрывом анкера, Φ принимается равным 0,50,
  • , когда номинальная прочность анкера контролируется текучестью анкерного болта, Φ принимается равным 0,90,
  • , когда номинальная прочность анкера контролируется вырывом анкера, Φ принимается равным 0,65.

Напряжение

Номинальная осевая прочность на растяжение, B и , для анкерных болтов с головкой и изогнутой балкой принимается как меньшее из Уравнения 11, номинальной осевой прочности на разрыв, определяемой разрывом кладки, и Уравнения 12, номинальной осевой прочности на растяжение, регулируемой якорь податливый.Для анкеров с гнутым стержнем номинальная осевая прочность на растяжение также должна быть меньше, чем значение, определенное уравнением 13 для выдергивания анкера.

Сдвиг

Номинальная прочность на сдвиг Bvn для анкерных болтов с головкой и изогнутой балкой принимается как наименьшее из Уравнения 14, номинальное сопротивление сдвигу, определяемое разрывом кладки, Уравнение 15, номинальное сопротивление сдвигу, определяемое раздавливанием кладки, Уравнение 16, номинальная прочность на сдвиг, определяемая выступом кладки, и уравнение 17, номинальная прочность на сдвиг, определяемая податливостью анкера.

Комбинированный сдвиг и растяжение

Как и в случае расчета допустимого напряжения, анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

ПРИМЕР КОНСТРУКЦИИ

Два ½ дюйма (12. Анкеры с головкой 7 мм) представляют собой болтовое соединение балки крыши со стороной кирпичной стены 8 дюймов (203 мм), см. Рисунок 5 ниже. Стена имеет минимальную заданную прочность на сжатие, f ’ м 2000 фунтов на квадратный дюйм (13,8 МПа). Болты имеют эффективный предел текучести 60 ksi (413,7 МПа) при эффективной длине заделки и расстоянии между болтами 6 дюймов (50,8 мм).

Расчет допустимого напряжения

Можно предположить, что D + L R является основной комбинацией нагрузок.При этом общая расчетная сила сдвига для соединения составляет 1600 фунтов (7,12 кН), при этом каждый анкерный болт выдерживает половину общей нагрузки. Как это типично для болтовых соединений, подверженных сдвигу, нагрузка передается на расстоянии смещения, е, которое эквивалентно дополнительной толщине ригеля и соединительных элементов. Эта эксцентрическая нагрузка создает пару сил с растягивающими усилиями в анкере и опоре каменной стены. Используя инженерные решения, плечо момента может быть приблизительно равно расстояния от центральной линии болта до края ригеля, обозначенного для этого примера как x .Силу индуцированного натяжения на всем соединении можно рассчитать следующим образом:

Используя уравнение 1, можно определить площадь прорыва при растяжении для каждого болта, равную 113,10 дюйм² (729,68 см²), однако из-за близости болтов друг к другу существует перекрытие в предполагаемой области прорыва. Чтобы учесть это, при анализе отдельного болта необходимо уменьшить предполагаемую площадь прорыва на половину площади перекрытия.Измененная площадь проекции для каждого болта становится:

Используя приведенное выше уравнение, значение модифицированного A pt составляет 90,99 дюйма² (578,03 см²).

В свою очередь, осевая прочность на растяжение контролируется либо разрывом кладки (уравнение 3), либо текучестью анкера (уравнение 4) и определяется следующим образом (уравнение 5 явно относится к анкерам с гнутым стержнем и не требует проверки):

В этом примере прочность на растяжение в осевом направлении контролируется прочностью на отрыв кирпичной кладки, B ab .

Аналогичным образом, чтобы определить допустимую прочность на сдвиг, обычно рассчитывают площадь прорыва при сдвиге для каждого анкера. В этом конкретном примере, учитывая направление сдвиговой нагрузки и большое краевое расстояние, сдвиг кладки не будет определяющим режимом разрушения. Расчетные значения прочности на раздавливание кирпичной кладки (уравнение 7), вырыв анкера (уравнение 8) и деформацию анкера (уравнение 9) составляют:

В этом случае прочность на сдвиг каждого анкера контролируется прочностью на раздавливание кирпичной кладки, B vc .

Проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 10 дает следующее:

Поскольку отношение спроса к мощности меньше 1,0, конструкция удовлетворяет.

Прочность конструкции

Предполагается, что управляющая комбинация нагрузок для соединения составляет 1,2 D +1,6 L R .При этом влияние эксцентрической сдвигающей нагрузки анализируется аналогично примеру расчета допустимого напряжения, в результате чего учитывается растягивающая сила 2688 фунтов (11,96 кН), действующая на все соединение. Факторная нагрузка сдвига, действующая на соединение, составляет 2240 фунтов (9,96 кН).

Снова, цитируя уравнение 1 и модифицируя его для перекрытия проектируемой площади прорыва, A pt для каждого анкерного болта оказывается равным 90,99 дюйма² (578,03 см²). Обратитесь к примеру расчета допустимого напряжения для пояснения.

Осевое сопротивление растяжению, определенное путем расчета прорыва кладки (уравнение 11) и текучести анкера (уравнение 12), выглядит следующим образом (как и раньше, уравнение 13 не нужно проверять, поскольку оно применимо только к анкерам с гнутым стержнем):

Номинальная осевая прочность на растяжение определяется податливостью анкера, B и .

Номинальная прочность на сдвиг контролируется дроблением кладки (уравнение 15), вытягиванием анкера (уравнение 16) и податливостью анкера (уравнение 17) и проверяется следующим образом (как объяснялось ранее, для этого примера геометрия стены и направление нагрузки указывают на сдвиг. прорыв будет маловероятным режимом отказа):

В этом примере номинальная прочность на сдвиг для каждого анкера контролируется дроблением кладки, B vnc .

Применение соответствующих коэффициентов снижения прочности Φ = 0,9 для анкера, податливого под действием растягивающих нагрузок, и Φ = 0,5 для дробления кирпичной кладки под воздействием сдвигающих нагрузок, и проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 18 дает следующее:

При соотношении спроса и мощности менее 1,0 конструкция удовлетворяет.

ОБОЗНАЧЕНИЯ

A b = площадь поперечного сечения анкерного болта, дюйм² (мм²)
A pt = площадь проекции на поверхность кирпичной кладки правого кругового конуса для расчета прочности на разрыв анкерных болтов при растяжении, дюйм² (мм²)
A pv = площадь проекции половины правильного кругового конуса на поверхность кладки для расчета прочности анкерных болтов на срез, дюйм. ² (мм²)
B a = допустимая осевая сила на анкерный болт, фунт (Н)
B ab = допустимая осевая растягивающая нагрузка на анкерный болт, когда она регулируется прорывом кладки, фунт (Н)
B an = номинальная осевая прочность анкерного болта, фунт (Н)
B anb = номинальная осевая прочность на растяжение анкерного болта, когда регулируется разрывом кладки, фунт (Н)
B anp = номинальное сопротивление растяжению анкерного болта в осевом направлении при вытягивании анкера, фунт (Н)
B и = номинальное сопротивление растяжению анкерного болта в осевом направлении при подаче стали, фунт (Н)
B ap = допустимая осевая растягивающая нагрузка на анкерный болт, когда регулируется вытяжкой анкера, фунт (Н)
B as = допустимая осевая растягивающая нагрузка на анкерный болт, когда регулируется податливостью стали, фунт (Н)
B v = допустимое усилие сдвига на анкерный болт, фунт (Н)
B vb = допустимая поперечная нагрузка на анкерный болт, когда регулируется разрывом кладки, фунт (Н)
B vc = допустимый сдвиг нагрузка на анкерный болт при раздавливании кирпичной кладки, фунт (Н)
B vn = номинальное сопротивление сдвигу анкерного болта, фунт (Н)
B vnb = номинальное сопротивление сдвигу анкерного болта при регулировании разрыв кладки, фунт (Н)
B vnc = номинальная прочность на сдвиг анкерного болта при раздавливании кирпичной кладки, фунт (Н)
B vnpry = номинальная прочность анкерного болта на сдвиг при отталкивании анкера , фунт (Н)
B vns = номинальная прочность на сдвиг анкерного болта в зависимости от текучести стали, фунт (Н)
B vpry = допустимая срезающая нагрузка на анкерный болт, когда gov с усилием анкера, фунт (Н)
B vs = допустимая срезающая нагрузка на анкерный болт, когда регулируется податливостью стали, фунт (Н)
b a = осевое усилие на анкерный болт без учёта поправок, фунт (Н)
b af = усредненное осевое усилие в анкерном болте, фунт (Н)
b v = срезное усилие на анкерный болт без учёта поправок, фунт (Н)
b vf = учтено усилие сдвига в анкерном болте, фунт (Н)
d b = номинальный диаметр анкерного болта, дюйм. (мм)
e = эксцентриситет приложенных нагрузок к болтовому соединению, дюймы (мм)
e b = выступающая длина ноги анкера с изогнутой штангой, измеренная от внутреннего края анкера в точке изгиба до самой дальней точки анкера в плоскости крюка, дюймы (мм)
f ‘ м = заданная прочность на сжатие кладки, фунт / кв. дюйм (МПа)
f y = заданный предел текучести стали для анкеров, фунт / кв. дюйм (МПа) )
l b = эффективная длина заделки анкерных болтов, дюйм.(мм)
l be = расстояние до края анкерного болта, измеренное в направлении нагрузки, от края кладки до центра поперечного сечения анкерного болта, дюймы (мм)
s = расстояние между анкерами, дюймы (мм)
x = глубина от центральной линии анкера до края ригеля
Φ = коэффициент уменьшения прочности

Список литературы

  1. Строительные нормы и правила для каменных конструкций, TMS 402-13 / ACI 530-13 / ASCE 5-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013.
  2. Спецификация для каменных конструкций, TMS 605-13 / ACI 530.1-13 / ASCE 6-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013 г.
  3. Международный Строительный Кодекс, Международный Совет Кодекса, 2012.
  4. Международный жилищный кодекс, Международный совет по кодам, 2012 г.
  5. Строительные нормы и правила для каменных конструкций, TMS 402-11 / ACI 530-11 / ASCE 5-11, Сообщено Объединенным комитетом по стандартам каменной кладки, 2011.
  6. Стандартные технические условия
  7. для углеродистой конструкционной стали, ASTM A36-12, ASTM International, 2012.
  8. Стандартные спецификации для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. Дюйм, ASTM A307-12, ASTM International, 2012.
  9. Стандартные методы испытаний прочности анкеров в бетонных и каменных элементах, ASTM E488-10, ASTM International, 2010.
  10. Расчет допустимого напряжения бетонной кладки, TEK 14-7C, Национальная ассоциация бетонных кладок, 2011.
  11. Положения по расчету прочности для бетонной кладки, TEK 14-4B, Национальная ассоциация бетонных кладок, 2008.
  12. Испытания анкерных болтов в кирпичной кладке из бетонных блоков, Таббс, Дж. Б., Поллок, Д. Г., и Маклин, Д. И., The Masonry Society Journal, 2000.

NCMA TEK 12-3C, редакция 2013 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

4 Методы удаления бетонных анкерных болтов

Роль бетонных анкерных болтов состоит в создании постоянного или, по крайней мере, полупостоянного соединения между конструкцией и бетонным элементом.Поэтому не прилагайте чрезмерных усилий к анкерному болту, когда он отказывается сдвинуться с места; он просто выполняет свою работу. Чем тщательнее будет установка, тем сложнее будет […]

Роль бетонных анкерных болтов состоит в создании прочного или, по крайней мере, полупостоянного соединения между конструкцией и бетонным элементом. Поэтому не стоит слишком сильно напрягать анкерный болт, когда он отказывается сдвинуться с места; он просто выполняет свою работу. Чем тщательнее будет монтаж, тем сложнее будет вывести анкерный болт из его положения.Трудно, но возможно, как вы узнаете из следующего руководства. Четыре следующих метода перечислены в порядке сложности и сложности процедуры, а также в зависимости от специфики инструментов, необходимых для работы. Давайте уточним.

  1. С применением грубой силы (в виде молотка и рычага)

Метод, требующий наименьшего количества тонкости, сначала включает в себя установку рычага под пластину анкера, ударив по нему молотком.Затем надавите на обшивку вниз, чтобы повернуть ее вверх — для этого вам понадобится немного силы. Используйте плоскогубцы, чтобы улучшить захват болта, и, при необходимости, начните сверлить небольшие углубления в металлической обшивке, которые впоследствии будут расколоты молотком. Затем можно использовать шлифовальный станок, чтобы отрезать анкерный болт.

  1. Получение небольшого усилия от пары гаек с резьбой

Менее традиционный метод, который, честно говоря, имеет ограниченные шансы на успех, но попытка его не принесет вреда, заключается в прикреплении гайки с резьбой к анкерному болту.Затяните их как можно сильнее и убедитесь, что они находятся заподлицо с верхней частью болта. Резьбовые гайки могут обеспечить превосходное усилие при попытке открутить болт плоскогубцами. Основная причина, по которой этот метод может работать или не работать, заключается в том, что он в значительной степени зависит от того, что болт изначально неправильно установлен. Анкерный болт, который был эффективно внедрен в бетон, имеет тенденцию плавиться с материалом, что затрудняет его извлечение.

  1. Использование 2 на 4 в качестве посредника

Хотя может показаться, что этот подход также основан на грубой силе, правда в том, что на самом деле вам нужно быть очень осторожным и идеально контролировать свои движения. Обычно одна сторона 2 на 4 помещается на анкерный болт, в то время как другая удерживается вами. Используя деревянный молоток среднего размера, несколько раз ударьте по концу доски, который опирается на якорь, каждый раз немного увеличивая скорость движения. При этом нужно быть осторожным, чтобы не погнуть анкер вбок; Удары должны наноситься непосредственно на пластину якоря.

  1. Выньте зажимы тисков или, если у вас его нет, трубный ключ

В крайнем случае, вам придется задействовать тиски или трубный ключ, которому вы доверяете.В любых из этих инструментов должны придавать вам рычаги, чтобы извлечь упрямый болт. Помните, что вы также можете максимизировать крутящий момент для трубного ключа, прикрепив дополнительную трубу, но слишком быстрое ее вращение может привести к ее изгибу.

Как удалить бетонные анкеры: полное руководство

Хотя для снятия бетонных анкеров все еще необходимы проверенные методы, новый продукт значительно сокращает усилия во многих типах — и ломает их полностью

Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого. Но когда эти анкеры необходимо удалить, как это часто бывает, этот процесс может оказаться трудным и трудоемким. И даже тогда они часто не снимаются полностью.

В этой статье мы объясняем, как снимать бетонные анкеры, обсуждая характеристики анкеров, инструменты, доступные для снятия, и как подходы к снятию различаются для разных типов анкеров.

Бетонные анкеры, предназначенные для постоянной установки под землей, относятся к одной из двух основных категорий

Крепежные элементы для бетона и каменной кладки состоят из болтов, гильз, шурупов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах.Иногда эта надежная посадка обеспечивается компонентами, которые расширяются, когда болт просверливается или ввинчивается в бетон. Другие анкеры удерживаются на месте с помощью сильного клея. Хотя величина силы, которую могут выдержать эти крепежные элементы, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры предназначены для того, чтобы оставаться на месте даже при больших нагрузках, что затрудняет их удаление.

Рабочие-каменщики подразделяют эти крепежи на мужские анкеры и женские анкеры:

  • Внутренние бетонные анкеры состоят из расширяющейся втулки или трубы с внутренней резьбой.Установщики помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться в отверстии. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.

Компоненты латунного цвета на этих вставных анкерах с внутренней резьбой расширяются при затягивании болта, надежно захватывая окружающий бетон. Источник: Википедия

• Бетонные анкеры с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в единое целое.Забивание штифта или затягивание гайки на стержне с резьбой приводит к расширению анкера и его фиксации на месте.

Затягивание гайки на этих клиновых анкерах приводит к расширению зажимов, образуя клин. Источник: Википедия.

Большинство женских бетонных анкеров можно удалить с помощью простых инструментов, но охватываемые анкеры могут оказаться проблематичными

В самых разных проектах, от ремонта до электромонтажных работ, иногда требуется снятие анкерных болтов. Например, на складах часто требуется переместить стеллажи для поддонов, закрепленные клиновыми или забивными анкерами, чтобы максимально использовать складское пространство.

Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях. Источник: Википедия

Но очень немногие бетонные анкеры можно полностью удалить без повреждения бетона. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, погруженной в поверхность, в то время как надводная часть анкера — будь то болт, стержень с резьбой, головка булавки или часть самого анкера — отрезается или вытягивается. из. Нанесение раствора для ремонта бетона позволяет закрыть оставшуюся часть анкера и отверстие, оставив ровную поверхность.

Бетонные анкеры с внутренней резьбой, как правило, снимать проще. Обычно отверткой, трубным ключом или тисками можно открутить выступающий болт, оставляя охватывающий анкер заподлицо с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.

Бетонные анкеры с наружной резьбой удалить гораздо сложнее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю.Остальные нужно расколоть ножовкой или отрезным кругом, оставив надземный бугорок. Как правило, этот выступ можно выровнять молотком, хотя некоторые более крупные выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы могут хорошо работать для удаления нескольких анкерных болтов за раз, но подрядчики, стремящиеся удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и разочаровывающими. А на некоторых предприятиях может потребоваться разрешение на проведение огневых работ из-за искр, генерируемых угловыми шлифовальными машинками или ножовками, что делает трудоемкую задачу еще более хлопотной.

Компания Product Design Specialties из штата Орегон разработала эффективный и простой в использовании инструмент для снятия анкерных болтов.

В ответ на недостатки традиционных методов снятия анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения риска из Орегона, начала разработку простого инструмента для снятия анкерных болтов. Патрик О’Бэнион, основатель Product Design Specialties, описывает их происхождение:

«Впервые я сделал эту вещь, наверное, семь лет назад.И первый, который я сделал, у меня не было нужного оборудования — оно было дорогим. Итак, я сделал это, и он работал хорошо, но потом я просто повесил его на стену, наверное, года три или четыре. Ну, один из моих других клиентов подошел и спросил, есть ли у меня что-нибудь, что могло бы сломать анкерные болты. Он говорит: «Боже, у нас их 500, и нам нужно разорвать отношения». Это займет у нас неделю. Итак, я одолжил ему. На следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них.И этой другой компании нужны два из них. Как быстро вы сможете их изготовить? »

Вскоре после этого Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта — Boltbreaker — с гораздо меньшими затратами, быстро заработав прибыль для широкого круга подрядчиков.

Boltbreaker — это один из самых простых, безопасных и быстрых методов на рынке для отлома стержня с резьбой. Если что-то торчит из бетона — будь то часть бетонного анкера или нет — это можно вырезать и подготовить для бетонной заделки за долю времени, используемого другими методами.

Сдвигая Boltbreaker по выступающему болту, покачивая его вперед и назад и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отламываться — чисто. Фактически, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8, ломаются даже более чисто, чем болты более низкого качества.

Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4 «, 3/8» 1/2 «, 5/8» и 3/4 «, он удаляет бетонные анкеры на уровне или ниже уровень пола, оставляя пол готовым для ямочного ремонта бетона.Boltbreaker может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не образует пыли и искр, что устраняет необходимость в разрешении на горячие работы, как показано в видео. ниже:

Как удалить бетонные анкеры с наружной резьбой с помощью анкера типа

Если вы хотите быстро и легко удалить большинство бетонных анкеров, купите анкер-болт. Если вам нужно удалить всего несколько, и вы хотите сделать это по старинке — или это тип болта, требующий другого процесса — давайте рассмотрим методы избавления от этих распространенных мужских бетонных анкеров:

  • Анкер клиновой
  • Забивные анкеры
  • Анкер-гильза
  • Анкеры с раздельным приводом
  • Забивной анкер

Удаление анкера клинового

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера. Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.

Клиновые анкеры можно удалить из бетона одним из трех способов:

  • Если отверстие под анкер достаточно глубокое, просто вбейте его в бетон молотком
  • Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а остальную часть разбейте молотком.
  • Или вы можете просто поместить болтолом на выступающий стержень, качаться вперед и назад и вращать, пока стержень не отломится.

Снятие анкеров-гильз и ударных анкеров

Забивные анкеры

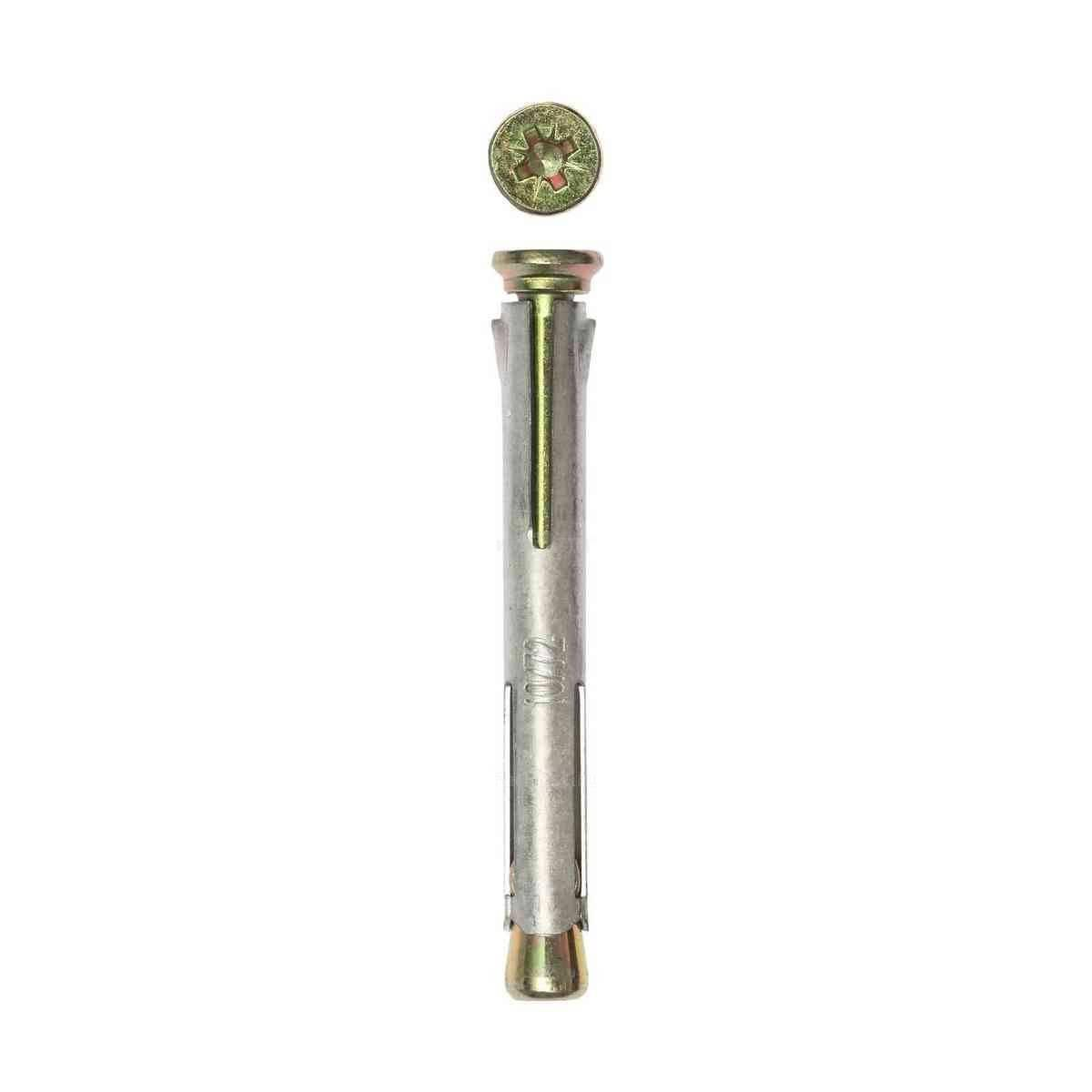

имеют расширяющийся корпус с резьбой на верхней части и штифт, используемый для расширения анкера в бетонном отверстии.Анкеры-рукава, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.

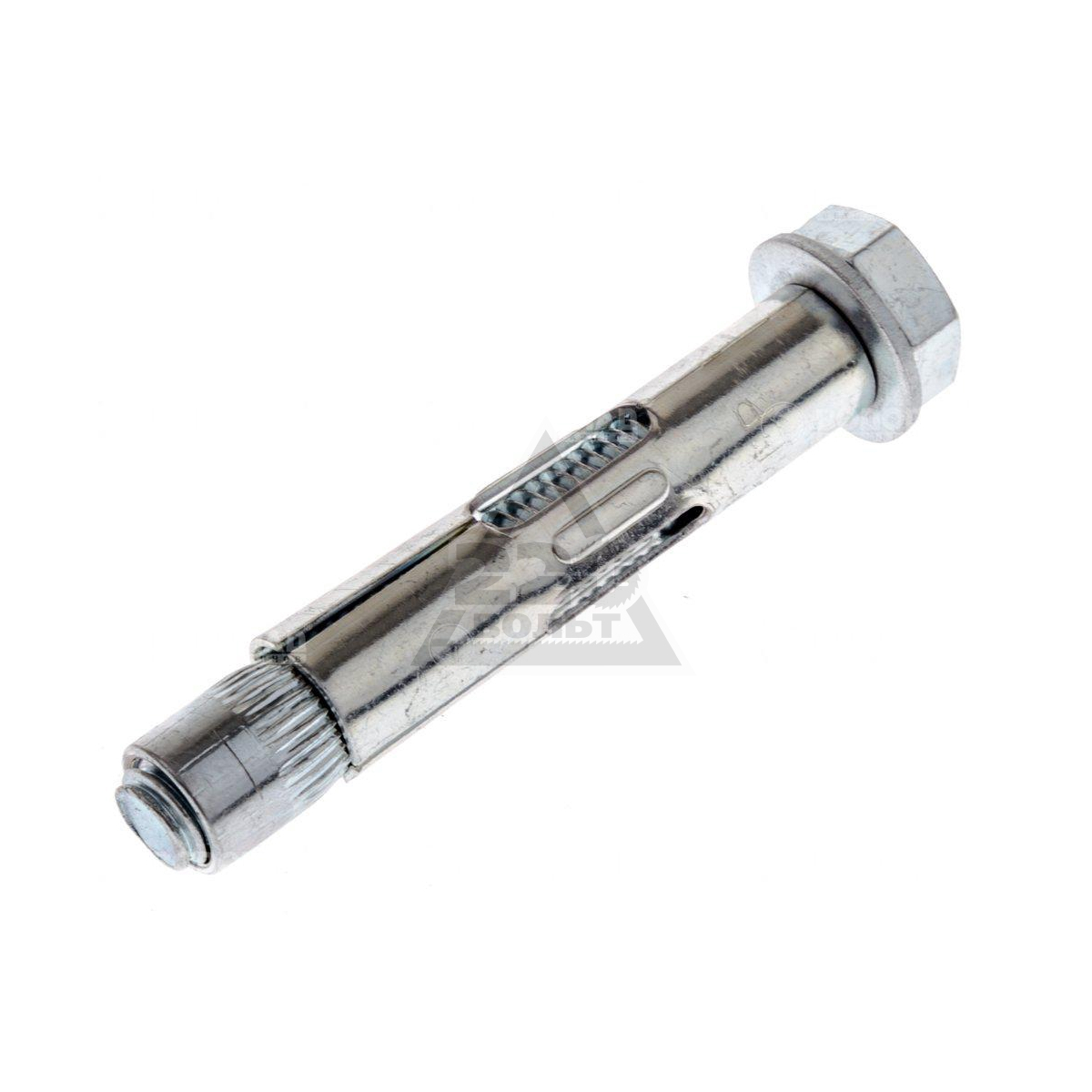

Гильза анкерная. Источник: Folkestone Fixings

.

Как и другие анкеры с наружной резьбой, анкеры с гильзой и ударные анкеры не могут быть полностью удалены, хотя некоторые анкеры с гильзой можно просто вставить под поверхность бетона после удаления гайки и шайбы. Но стержень с резьбой, выступающий из втулки или анкера, можно снять и заделать, выполнив следующие действия:

  1. Снимите гайку и шайбу с анкера.
  2. Если отверстие под анкером достаточно глубокое, просто вбейте его в бетон молотком.
  3. Отрежьте резьбовую надземную часть анкера. Если у вас есть Boltbreaker, наденьте его на выступ, покачивайте назад и вперед один раз и вращайте, пока болт не отломится под поверхностью. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
  4. Если необходимо, сделайте оставшийся выступ на одном уровне с окружающим бетоном. Гильзовые анкеры часто можно забить молотком глубже в землю.При необходимости ударьте или отшлифуйте выступающий стержень.

Снятие анкеров с раздельной головкой и ударных анкеров

Забивной анкер

оснащен штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. Удар по штифту вызывает расширение втулки, захват анкера в отверстии. Анкер с раздельным приводом представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Якорь ударный. Источник: Deelat Industrial через YouTube

При установке эти анкеры оставляют на поверхности только плоскую головку.Методы извлечения этих трудно снимаемых креплений различаются, но рекомендации по снятию анкеров с молотковым приводом и анкеров с раздельным приводом включают:

  • Вытаскивание анкера плоской монтировкой и молотком
  • Удаление головки болгаркой с последующим выравниванием выступающего анкера
  • Долбление под голову и вытаскивание анкера

Как удалить внутренние бетонные анкеры с помощью анкера типа

Хотя все бетонные анкеры с внутренней резьбой можно легко сделать заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно заделанным.

Машинные резьбовые анкеры и вставные анкеры имеют расширяющуюся заглушку, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится ниже поверхности, любые болты или резьбовые стержни, присоединенные к ним, можно просто вытащить, а отверстие под анкер залатать. Ни анкер с механическим шурупом, ни забивной анкер нельзя удалить без повреждения бетона.

Анкеры-шурупы. Источник: Eden Farms Online через Bonanza

. В бетонных анкерах

Lag shield используются болт и втулка, которые вставляются в отверстие.По мере того, как болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры Lag экрана могут быть самым простым анкером для удаления: при удалении болта анкер может сжаться, позволяя вытащить его из отверстия.

Специальные инструменты для снятия анкерных болтов теперь доступны в QRFS

Если вы ищете более быстрый способ удаления клиновых анкеров, анкеров-гильз или забивных анкеров с бетона, линейка инструментов для снятия анкерных болтов от Product Design Specialties теперь доступна в QRFS.

Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенные для аккуратного отламывания анкерных болтов 3/8 «или 1/2», металлических стержней или арматурных стержней, залитых в бетон. Наконечники для болтов 1/4 «, 5/8» и 3/4 «доступны по специальному заказу.

Этот болтколом стандартного размера имеет длину 25 дюймов, что дает пользователю широкие возможности для переноски и мобильность.

Boltbreaker может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали, и он доступен в трех размерах:

  • Длинная (40 дюймов) для максимального кредитного плеча
  • Standard (25 дюймов) для сочетания кредитного плеча и портативности
  • Mini (20 дюймов) для ограниченного или иного компактного пространства

Щелкните здесь, чтобы просмотреть нашу подборку болтколомов.

Вопросы о том, как удалить анкерные болты для бетона? Хотите заказать болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен на QRFS.com/blog.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
