Анкерный болт для бетона размеры: Размеры анкерных болтов
размеры, обзор механических и химических крепежей Hilti
Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться. Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.
Оглавление:
- Разновидности и описание
- Популярная марка Hilti
- Советы по выбору
- Изделия химического типа
Что собой представляет?
Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка.
Разбирать перед установкой его не нужно.
От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:
1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.
2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.
3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.
4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т.д.).
5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия.
К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.
Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

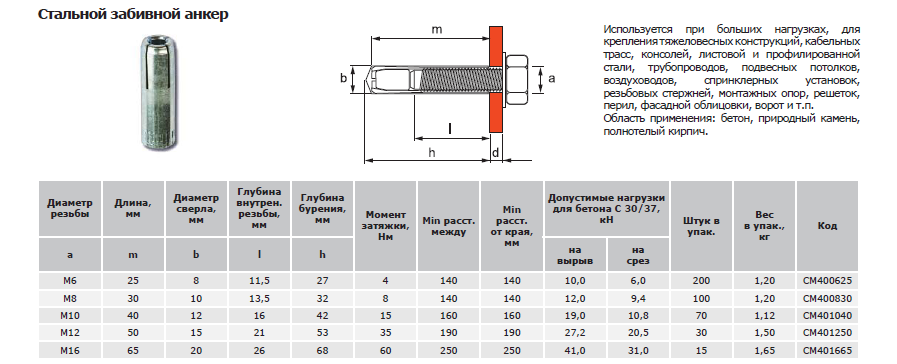

- Забивной.
Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.
- Клиновой.
Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич.
После высверливания отверстие очищать от цементной пыли необязательно.
- Самоподрезающий.
Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.
Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.
Продукция Hilti
Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.
| Нагрузки, кН | Размеры, мм | Стоимость, рубли | |||
| Маркировка | на срез | на вырыв | Длина | Резьба / диаметр | |
| HST | 8,7 – 62,7 | 2,3 – 30,6 | 75 – 295 | М8 – М16 | 79 – 145 |
| HLC | 2,5 – 10,5 | 1,4 – 5,6 | 40 – 75 | 8 – 12 | 24 |
| HSV | 3,2 | 3,4 | 75 – 150 | М8 – М12 | 11 – 33 |
| HSL-3-G | 11,7 – 78,4 | 15,6 – 46,9 | 102 – 220 | М8 – М20 | 143 – 1180 |
| DBZ | 1,6 | 1,6 | 40 | 6 | 12 – 18 |
Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов.
К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.
Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.
Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:
- Особенности прикрепляемого к бетону изделия.
Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки..jpg)
Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.
- Условия среды.
Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.
И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.
Химические анкера
В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.
Различают два основных вида химанкеров:
1.
Ампульные.
В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.
2. Инъецирующие.
Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.
Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются.
Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.
Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.
Анкерный болт диаметром Ø 6 8 10 12 16 20 мм длиной 45-300 мм
Анкерный болт используется в строительстве при монтаже предметов любого размера и веса, а также материалов различной плотности и прочности. Метиз особенно полезен для крепления в бетон. Может устанавливаться в края бетона и рядом с другими анкерами.
Применение: бетон, природный камень, полнотелый кирпич
Технические характеристики
| Имя/Размер | Обозначение | 8 | 10 | 12 | 14 | 16 | 20 |
|---|---|---|---|---|---|---|---|
| Диаметр сверла | Dp, мм | 8 | 10 | 12 | — | 16 | 20 |
Теоретические массы (по размерам)
| Длина, мм/Диаметр | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|
| 45 | 17,46 | — | — | — | — |
| 50 | — | 33,90 | — | — | — |
| 60 | 22,70 | 38,90 | — | — | — |
| 65 | 23,00 | 42,60 | 65,00 | — | — |
| 70 | — | — | 68,00 | — | — |
| 75 | — | 45,88 | — | 110,00 | — |
| 80 | 27,55 | 48,00 | 73,65 | — | — |
| 85 | 49,00 | 52,80 | — | — | — |
| 90 | 29,85 | — | — | — | — |
| 95 | — | 51,73 | — | — | — |
| 100 | 40,00 | 60,40 | 88,50 | — | 270,00 |
| 105 | 41,00 | — | — | — | — |
| 110 | — | 64,10 | 100,00 | 151,20 | 250,00 |
| 120 | — | 67,80 | 106,00 | — | — |
| 130 | — | 78,00 | 113,30 | 168,50 | — |
| 140 | — | 77,00 | 116,65 | — | 310,00 |
| 150 | — | 78,84 | 120,00 | 195,70 | — |
| 160 | — | — | 125,00 | — | — |
| 180 | — | 93,14 | — | 115,00 | — |
| 200 | — | — | — | 249,00 | — |
| 220 | — | — | — | 320,00 | — |
| 260 | — | — | — | — | 605,00 |
| 300 | — | — | — | — | 680,00 |
Технические характеристики (дополнение)
| Диаметр внешний (мм) | Длина (мм) | Диаметр резьбы | Размер под ключ (мм) | Толщина прикрепляемого материала (мм) | Диаметр бура |
|---|---|---|---|---|---|
| 8 | 45 | м6 | 10 | 5 | 8 |
| 8 | 60 | м6 | 10 | 20 | 8 |
| 8 | 80 | м6 | 10 | 40 | 8 |
| 8 | 85 | м6 | 10 | 50 | 8 |
| 8 | 100 | м6 | 10 | 60 | 8 |
| 10 | 50 | м8 | 13 | 5 | 10 |
| 10 | 55 | м8 | 13 | 6 | 10 |
| 10 | 60 | м8 | 13 | 10 | 10 |
| 10 | 80 | м8 | 13 | 25 | 10 |
| 10 | 85 | м8 | 13 | 30 | 10 |
| 10 | 100 | м8 | 13 | 45 | 10 |
| 10 | 110 | м8 | 13 | 55 | 10 |
| 10 | 120 | м8 | 13 | 65 | 10 |
| 10 | 125 | м8 | 13 | 70 | 10 |
| 10 | 130 | м8 | 13 | 75 | 10 |
| 10 | 140 | м8 | 13 | 85 | 10 |
| 12 | 65 | м10 | 17 | 3 | 12 |
| 12 | 70 | м10 | 17 | 5 | 12 |
| 12 | 80 | м10 | 17 | 10 | 12 |
| 12 | 100 | м10 | 17 | 20 | 12 |
| 12 | 110 | м10 | 17 | 30 | 12 |
| 12 | 120 | м10 | 17 | 40 | 12 |
| 12 | 130 | м10 | 17 | 50 | 12 |
| 12 | 140 | м10 | 17 | 60 | 12 |
| 12 | 150 | м10 | 17 | 70 | 12 |
| 12 | 160 | м10 | 17 | 80 | 12 |
| 16 | 75 | м12 | 19 | 5 | 16 |
| 16 | 100 | м12 | 19 | 10 | 16 |
| 16 | 110 | м12 | 19 | 20 | 16 |
| 16 | 130 | м12 | 19 | 40 | 16 |
| 16 | 150 | м12 | 19 | 60 | 16 |
| 16 | 220 | м12 | 19 | 120 | 16 |
| 20 | 100 | м16 | 24 | 10 | 20 |
| 20 | 110 | м16 | 24 | 20 | |
| 20 | 140 | м16 | 24 | 40 | 20 |
| 20 | 150 | м16 | 24 | 50 | 20 |
| 20 | 160 | м16 | 24 | 60 | 20 |
| 20 | 200 | м16 | 24 | 100 | 20 |
Параметры монтажа
| Диаметр анкера | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|
Мин. глубина отверстия (мм) | 50 | 60 | 70 | 80 | 90 |
| Диаметр отверстия в детали (мм) | 9 | 11 | 13 | 17 | 21 |
| Мин. толщина основания (мм) | 70 | 80 | 90 | 100 | 120 |
| Критическое расстояние до края (мм) | 55 | 65 | 70 | 80 | 85 |
| Критическое осевое расстояние (мм) | 60 | 70 | 75 | 90 | 95 |
| Момент затяжки в бетоне (Нм) | 8 | 25 | 40 | 50 | 80 |
| Момент затяжки в кирпиче (Нм) | 4 | 12,5 | 20 | 25 |
Расчетное усилие на вырывание и срез
| Бетон B20 | |||||
|---|---|---|---|---|---|
| Диаметр анкера | 8 | 10 | 12 | 16 | 20 |
| Усилие на вырывание N (kH) | 1,4 | 2,1 | 2,8 | 4,2 | 5,6 |
| Усилие на срез Q (kH) | 2,5 | 4,5 | 7,3 | 8,8 | 10,5 |
| Кирпич М150 | ||||
|---|---|---|---|---|
| Диаметр анкера | 8 | 10 | 12 | 16 |
| Усилие на вырывание N (kH) | 0,5 | 0,8 | 0,9 | |
| Усилие на срез Q (kH) | 1 | 1,2 | 1,6 | 1,8 |
Схема монтажа
- Просверлить отверстие
- Очистить отверстие от пыли
- Установить анкер через деталь
- Закрутить анкер
Анкерные болты востребованы при монтажных работах.
Изделия совместимы с торцевыми и рожковыми ключами, размещаются на улице и внутри помещения.
Анкеры фиксируются в бетоне, асфальте, горных породах и кирпичной кладке. Они формируют надежное соединение, устойчивое к механическому, температурному и химическому воздействию.
Крепеж состоит из:
- металлической втулки;
- шестигранного навершия;
- распорного элемента;
- несущего стержня.
Продукция реализуется в полимерной, картонной и деревянной таре. Комплект поставки содержит паспорт качества и сертификат соответствия. Формат упаковки определяется производителем, зависит от размерности и количества продукции.
Особенности
На базе анкерных болтов формируются различные соединения. Изделия востребованы на производстве и в быту, обладают множеством преимуществ:
- быстрый и простой монтаж;
- отсутствие необходимости в протяжке;
- сохранение функционала на протяжении всего срока службы.
Метизы предназначены для разового использования. Качество сформированных узлов проверяется по месту.
Применение
Применяя анкер-болт, удастся:
- зафиксировать поддерживающие конструкции для инженерных коммуникаций;
- установить ограждение;
- произвести монтаж распашных ворот;
- подвесить вспомогательные элементы;
- закрепить лестничные марши;
- установить декоративные изделия.
Установка крепежей осуществляется в сжатые сроки.
L-образные анкерные болтыДистрибьютор-поставщик изогнутых анкерных болтов Хьюстон
L-образные анкерные болты заделаны в бетон и используются для поддержки стальных колонн, фонарных столбов, дорожных знаков, тяжелого оборудования и многих других применений. Крючковая часть анкерного болта служит для создания сопротивления, чтобы болт не вырвался из бетонного фундамента при приложении силы.
Основная спецификация, касающаяся анкерных болтов для фундамента, — ASTM F1554, которая распространяется на анкерные болты, предназначенные для крепления несущих конструкций к бетонному фундаменту.
Эти анкерные болты могут быть болтами с головкой, прямыми стержнями или изогнутыми анкерными болтами. Три класса 36, 55 и 105 обозначают минимальный предел текучести анкерного болта.
| F1554 Класс 36 | Анкерные болты из низкоуглеродистой стали с пределом текучести 36 тысяч фунтов на квадратный дюйм — низкоуглеродистая сталь |
| F1554 Класс 55 | Анкерные болты из высокопрочной низколегированной стали с пределом текучести 55 тыс.фунтов на кв. дюйм – модифицированная низкоуглеродистая сталь |
| F1554 Класс 105 | Легированные, термообработанные, высокопрочные анкерные болты из стали с пределом текучести 105 тыс.фунтов на кв. дюйм — легированная сталь со средним содержанием углерода |
Г-ОБРАЗНЫЕ АНКЕРНЫЕ БОЛТЫ
| Диаметр | Длина | Крючок | Длина резьбы |
|---|---|---|---|
| 3/8-16 | 6 | 1 | 2 |
| 3/8-16 | 8 | 1 | 2 |
| 3/8-16 | 10 | 1 | 2 |
| 3/8-16 | 12 | 1 | 2 |
| 1/2-13 | 6 | 1 1/2 | 2 |
| 1/2-13 | 8 | 1 1/2 | 2 |
| 1/2-13 | 10 | 1 1/2 | 2 |
| 1/2-13 | 12 | 1 1/2 | 2 |
| 1/2-13 | 18 | 1 1/2 | 2 |
| 5/8-11 | 6 | 2 | 4 |
| 5/8-11 | 8 | 2 | 4 |
| 5/8-11 | 10 | 2 | 4 |
| 5/8-11 | 12 | 2 | 4 |
| 5/8-11 | 14 | 2 | 4 |
| 5/8-11 | 15 | 2 | 4 |
| 5/8-11 | 16 | 2 | 4 |
| 5/8-11 | 18 | 2 | 4 |
| 5/8-11 | 21 | 2 | 4 |
| 5/8-11 | 24 | 2 | 4 |
| 3/4-10 | 6 | 3 | 4 |
| 3/4-10 | 8 | 3 | 4 |
| 3/4-10 | 10 | 3 | 4 |
| 3/4-10 | 12 | 3 | 4 |
| 3/4-10 | 14 | 3 | 4 |
| 3/4-10 | 15 | 3 | 4 |
| 3/4-10 | 16 | 3 | 4 |
| 3/4-10 | 18 | 3 | 4 |
| 3/4-10 | 21 | 3 | 4 |
| 3/4-10 | 24 | 3 | 4 |
| 3/4-10 | 30 | 3 | 4 |
| 3/4-10 | 36 | 3 | 4 |
| 7/8-9 | 10 | 3 | 4 |
| 7/8-9 | 12 | 3 | 4 |
| 7/8-9 | 15 | 3 | 4 |
| 7/8-9 | 18 | 3 | 4 |
| 7/8-9 | 21 | 3 | 4 |
| 7/8-9 | 24 | 3 | 4 |
| 1-8 | 10 | 3 1/2 | 4 |
| 1-8 | 12 | 3 1/2 | 4 |
| 1-8 | 15 | 3 1/2 | 4 |
| 1-8 | 18 | 3 1/2 | 4 |
| 1-8 | 21 | 3 1/2 | 4 |
| 1-8 | 24 | 3 1/2 | 4 |
| 1-8 | 30 | 3 1/2 | 4 |
| 1-8 | 36 | 3 1/2 | 4 |
| 1 1/8-7 | 18 | 4 | 4 |
| 1 1/8-7 | 24 | 4 | 4 |
| 1 1/4-7 | 18 | 4 | 4 |
| 1 1/4-7 | 24 | 4 | 4 |
| 1 1/4-7 | 36 | 4 | 4 |
L-образные анкерные болты — механические требования
| Сорт | Размер | Предел прочности при растяжении мин. тыс.фунтов/кв.дюйм | 900 35 Мин. предел текучести 9 тыс.фунтов на кв. дюйм0036|
|---|---|---|---|
| 36 | 1/4 — 4 | 58 — 80 | 36 |
| 55 | 1/4 — 4 | 75 — 95 | 55 |
| 105 | 1/4 — 3 | 125 — 150 | 105 |
бетон — Как узнать, какой размер анкерных болтов использовать?
спросил
Изменено 1 год, 1 месяц назад
Просмотрено 710 раз
Я строю мастерскую на заднем дворе со стенами 2×4. Я вставил J-образные болты 5/8 в плиту, когда заливал ее, но закончилось тем, что нижняя плита сломалась слишком далеко от анкерных болтов, поэтому инспектор сказал мне, что мне нужно добавить пару.
Это хорошо, но мне трудно определить размер анкерных болтов, которые мне нужны. Все, что я читаю, говорит о том, что клиновые болты нужны на 5 диаметров от края бетона. Что в отверстии с центром в стене 2×4 будет макс. 1/4 дюйма. В плите много больших массивных J-болтов, поэтому я не беспокоюсь о функциональности, но у меня есть ощущение, что инспектор не собирается подписывать. на 1/4-дюймовые анкерные болты. 1/4-дюймовый соответствует нормам? Или я могу обойтись болтом большего размера? Или есть другой тип анкера, о котором я не знаю?
- бетон
- соответствие нормам
2
Кодекс требует минимум 1/2 дюйма и расширение 7 дюймов в кирпичную кладку или бетон и максимум 6 футов в центре. Плюс один должен быть на расстоянии 12 дюймов от конца стены и минимум 2 на пластину. (См. R403.1.8)
В сейсмических и ветровых зонах все меняется.
Стандарт требует расстояния до края в зависимости от размера болта:
- 1/4” = 1 1/2”
- 1/2” = 2 1/2”
- 5/8” = 3”
Это основано на бетоне стандартной марки (например: 2500, 3000 и т.
