Анкерные приспособления: Анкерные линии — гибкие и жесткие, вертикальные и горизонтальные

Анкерные линии — гибкие и жесткие, вертикальные и горизонтальные

Анкерная линия — компонент системы обеспечения безопасности на высоте, включающий в себя закрепляемый на опоре синтетический канат, стальной трос или жесткую металлоконструкцию, к которым могут присоединяться другие компоненты соединительно-амортизационной подсистемы для обеспечения безопасного перемещения работника и выполнения высотных работ.

Помимо несущей части — каната, троса или металлоконструкции — анкерная линия может включать в себя и другие составляющие: средства для натяжения линии, амортизирующие устройства, мобильные анкерные точки.

Работник может присоединяться к анкерной линии при помощи страховочного или удерживающего стропа, страховочного устройства, СИЗ втягивающего типа. Выбор способа присоединения зависит от типа системы обеспечения безопасности и вида анкерной линии.

Анкерные линии можно разделить на две большие группы: жесткие и гибкие.

Основной компонент жесткой анкерной линии — рельс или проволочный трос, прикрепленный к сооружению таким образом, что боковые смещения линии ограничены. Жесткие анкерные линии, как правило, устанавливаются на длительный срок и предназначены для периодического выполнения работ. Они обычно требуют больше времени и трудозатрат на установку по сравнению с мобильными гибкими линиями, но при этом долговечны, надежны и просты в эксплуатации.

Жесткая анкерная линия

Гибкая анкерная линия включает в себя канат из синтетических волокон или проволочного троса, соединенный с одним или несколькими анкерными устройствами. Как правило, гибкие анкерные линии могут использоваться с различными анкерными устройствами, что позволяет применять их в различных условиях. Гибкие анкерные линии необходимо защищать от контакта с острыми кромками, способными нанести им повреждения. Одним из примеров гибкой анкерной линии является

Гибкая анкерная линия

Анкерная линия Camp Temporary Lifeline
с устройством для натяжения и анкерными петлями

КАТАЛОГ:

Выбрать гибкую анкерную линию >>

Анкерные линии могут располагаться в пространстве горизонтально, вертикально или под углом к поверхности.

Горизонтальные анкерные линии находят широкое применение в удерживающих и страховочных системах. Горизонтальные линии с синтетическим канатом или тросом обычно включают в себя устройство для натяжения линии. При этом нельзя создавать силу натяжения больше, чем допускает производитель, так как при этом значительно возрастает нагрузка на анкерные устройства и опоры. При длине каната более 12 м должны устанавливаться промежуточные опоры, расстояние между которыми не должно быть более 12 м. Горизонтальная анкерная линия идеально подходит для выполнения работ по обслуживанию крыш и скатов.

Для передвижения вдоль вертикальных или наклонных плоскостей применяются вертикальные и наклонные анкерные линии. При этом для присоединения работника должно использоваться страховочное устройство ползункового типа, автоматически фиксирующееся в случае падения. Используемое страховочное устройство должно быть совместимо с анкерной линией. В качестве таких устройств можно использовать Petzl ASAP или Camp Goblin.

В системах канатного доступа применяются две отдельные независимые вертикальные гибкие анкерные линии из специального синтетического каната (реже троса), обладающего определёнными прочностными и динамическими характеристиками, что должно быть подтверждено соответствием государственному стандарту.

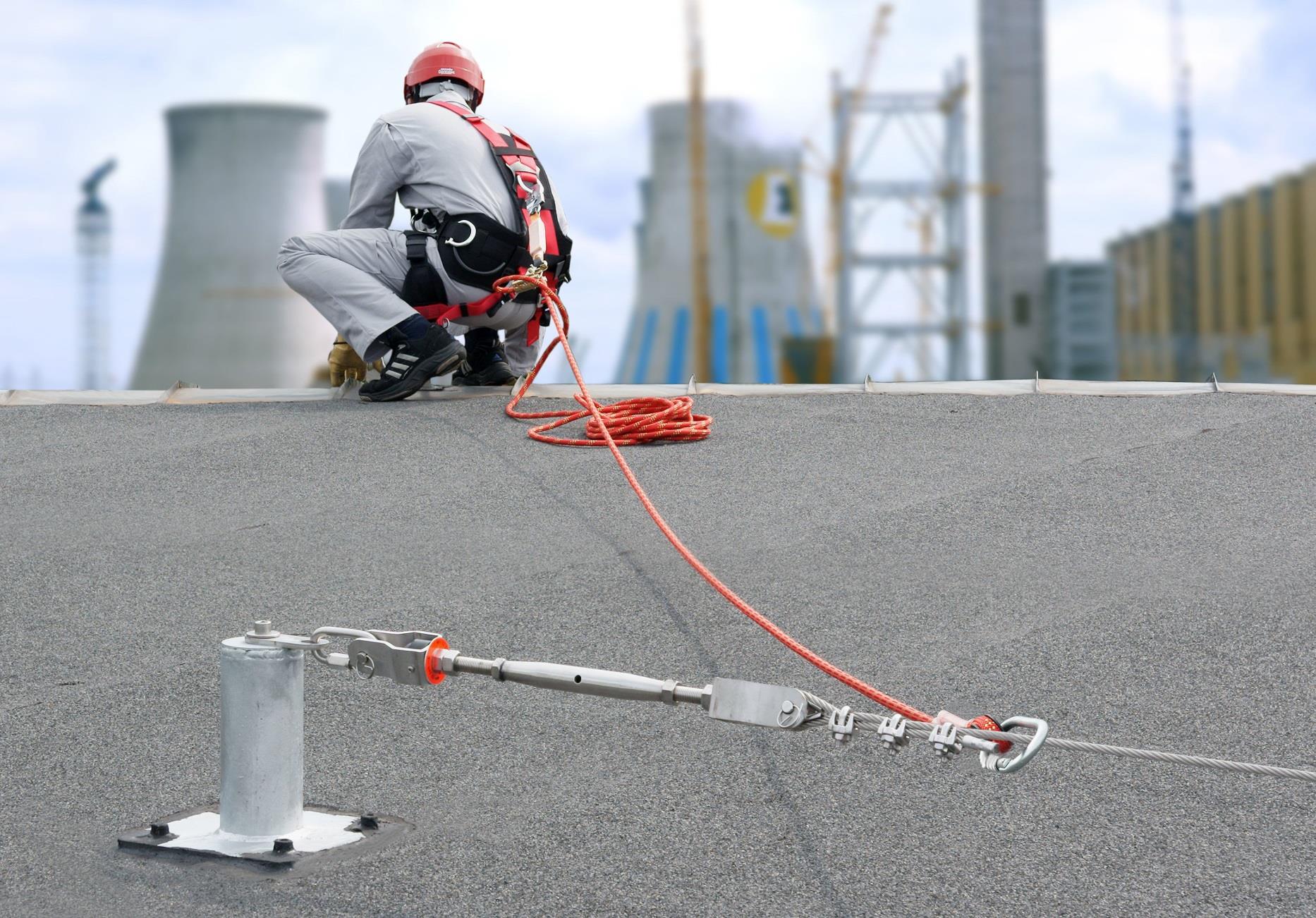

Для присоединения к анкерной линии могут использоваться мобильные анкерные точки — специальные приспособления, зачастую предназначенные для использования только с конкретным видом анкерной линии и функционирующие согласно инструкции производителя. Мобильные анкерные точки могут иметь вид каретки или скобы. Мобильная анкерная точка может иметь конструкцию, позволяющую преодолевать промежуточные опоры на анкерной линии без отсоединения от линии.


Мобильная анкерная точка

Анкерные линии могут содержать встроенные амортизаторы, служащие для снижения возникающей при падении работника нагрузки до приемлемой величины, не приводящей к разрушению линии.

По длительности использования анкерные линии можно разделить на временные и постоянные.

Временные анкерные линии демонтируются после завершения работы. Постоянные анкерные линии применяются для периодического выполнения работ. К примеру, постоянная анкерная линия на крыше здания или сооружения может использоваться для периодической очистки кровли от снега и наледи, очистки водостоков, ремонта кровли.

Использование постоянных анкерных линий имеет значительное преимущество: отпадает необходимость каждый раз осуществлять выбор точек опоры, установку анкерных устройств, закрепление анкерных линий и т.д. Это увеличивает скорость выполнения работ, а также безопасность, так как снижается количество действий, требующих высокого уровня компетенции и в которых может быть допущена ошибка. Анкерные линии, установленные на длительный срок, необходимо обслуживать: проводить периодический осмотр, выбраковку и замену поврежденных частей.

Комбинирование анкерных линий между собой и с другими средствами индивидуальной защиты от падения с высоты позволяет расширить область безопасного перемещения работника.

УСЛУГИ:

Наша команда готова взять на себя работы по расчету, подбору и установке гибких и жестких анкерных линий.

8 (800) 511-32-12, [email protected]

Автор:
Дмитрий Шепелев, руководитель экспертной группы по использованию и обслуживанию СИЗ

Средства индивидуальной защиты при работах на высоте Статьи

Главная \ Статьи \ СИЗ для работ на высоте: виды, функции и правила применения

Средствами индивидуальной защиты (СИЗ) для работ на высоте называют приспособления и конструкции, используемые для защиты сотрудников от непредвиденного падения либо его моментальной остановки. Эти изделия позволяют избежать нанесения тяжкого вреда здоровью и трагических случаев при выполнении профессиональной деятельности.

Система безопасности включает в себя три типа приспособлений:

• Привязь;
• Анкерные устройства;
• Соединительные элементы.

Привязь

Страховочная привязь обеспечивает удержание тела во время падения и после его прекращения. Является обязательным элементом снаряжения для сотрудников, чья профессиональная деятельность связана с риском падения с высоты.

Страховка включает в себя крепежные изделия в области груди или спины, а также ремни, удерживающие тело в зоне бедра и плеч.

Привязь для сидячего положения понадобится промышленным альпинистам. Система, состоящая из лямок и креплений, позволяет специалисту пребывать в неподвижном положении при выполнении работ в подвешенном состоянии.

Удерживающая привязь исключает падение работника и придает телу устойчивое положение, которое будет оптимальным для выполнения работ. Система представляет собой комплекс из поясного ремня и фиксаторов. Эта разновидность привязи не может использоваться в качестве страховочной, в противном случае вы рискуете получить травмы позвоночника.

Некоторые производители выпускают универсальные привязи, например, для работы в сидячем положении и в качестве страховки. Это удобное решение, ведь иначе для соблюдения правил по Охране труда работникам пришлось бы надевать два приспособления одновременно. Но при покупке подобных моделей убедитесь, что одно устройство отвечает требованиям госстандартов к каждому типу привязи.

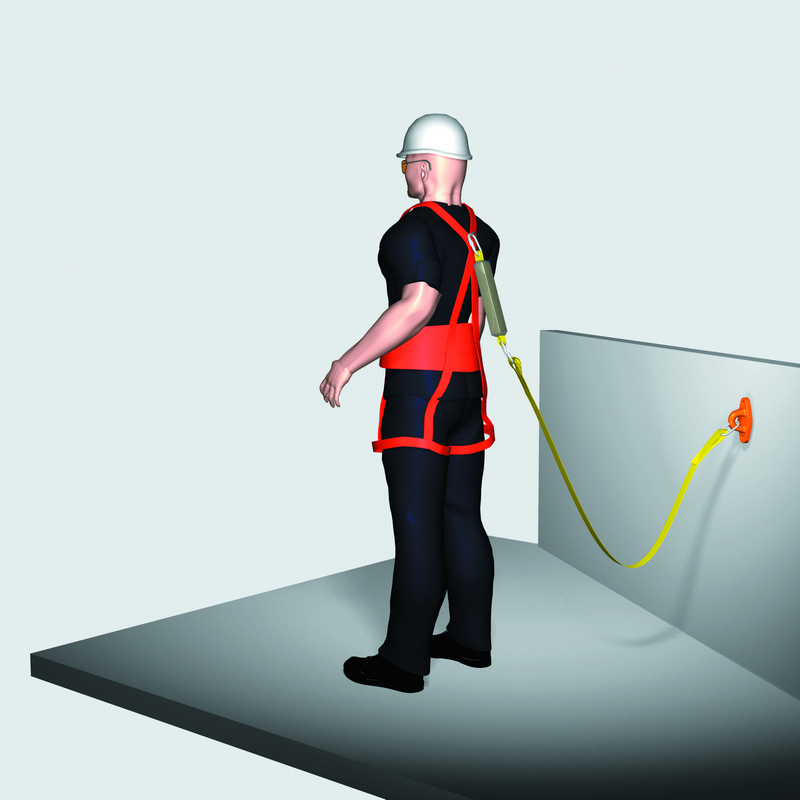

Анкерные устройства

Это приспособления, предназначенные для фиксации СИЗ к опорным элементам с целью защиты от падения с высоты. Данной группе устройств принадлежат:

Анкерные стропы – переносные изделия в виде канатов или стальных тросов, которые надеваются на опору. Устройства должны охватывать опорную конструкцию, чтобы не допустить смещения или соскальзывания.

Структурные анкеры – монтируются внутрь опоры через заранее проделанные отверстия. Отвечают за фиксацию анкеров к металлическому, каменному, бетонному или иному жесткому основанию (перед покупкой убедитесь в совместимости с материалом опоры). Надежное сцепление с внутренней поверхностью отверстий достигается за счет вклеивания или трения, в сквозных отверстиях фиксатором служит болтовое соединение.

Для изготовления анкеров структурного типа используется сталь повышенной прочности, при монтаже на открытом воздухе рекомендуется использовать материалы с коррозийной стойкостью. При установке следует соблюдать дистанцию между анкерными устройствами, поскольку их введение приводит к снижению прочности опоры.

Анкерные системы с противовесом – представляют собой массивные блоки с тяжелым грузом, который остается неподвижным при падении или перемещении работника. Это безальтернативный вариант для ситуаций, когда применение остальных типов анкеров является невозможным или небезопасным. Чаще всего устанавливаются на ровные горизонтальные поверхности, при этом не допускается использование на скользком или сыром покрытии, а также при наличии наледи.

Соединительно-амортизирующая подсистема

Этой группе принадлежат приспособления, которые фиксируют привязь к анкерным устройствам. Наиболее широкое применение в строительстве получили стропы, представленные в виде металлической цепи, каната из искусственных волокон и др. Изделия бывают регулируемыми по длине либо выпускаются в неизменных размерах.

Различают следующие виды строп:

• Страховочные – призваны остановить потенциальное падение человека. Для большей безопасности комплектуются амортизатором рывка, который поглощает часть энергии и минимизирует динамическую нагрузку на человека.
• Удерживаюшие – ограничивают площадь свободного передвижения, поэтому вероятность выпадения сотрудника сводится к нулю.  Для увеличения границ рабочей зоны можно применять анкерные линии.
• Позиционирующие – соединяются с поясным ремнем и охватывают опору для придания работнику удобного и безопасного положения.

Блоки втягивающего типа устанавливаются на опору, соединительные элементы крепятся к привязи. В ходе перемещения трос/строп вытягивается либо накручивается обратно на встроенное мотовило, в зависимости от направления движения. На случай выпадения человека в защитной системе предусмотрена функция автоматического торможения.

Анкерные линии, используемые для увеличения рабочей площади, бывают двух типов:

Гибкие – канаты из синтетических нитей или проволочного троса, используемые совместно с крепежными приспособлениями.

Жесткие – представлены в виде рельсы или металлического троса, с помощью которого фиксируются СИЗ. Чаще всего линии выступают стационарным устройством для нерегулярного проведения работ.

Горизонтальные анкерные линии, зафиксированные на обоих концах опоры, могут использоваться для фиксации строп. Наклонные и вертикальные эксплуатируются только совместно со страховочным устройством, которое автоматически останавливает возможное падение работника.

Для защиты персонала от падения с высоты важно использовать сертифицированные СИЗ и периодически подвергать их контролю технического состояния.

Если в вашем штате нет сотрудника такой квалификации или он еще не прошел плановую аттестацию, обращайтесь в НОЧУ ДПО «ПРОФЦЕНТР». Наши программы отвечают требованиям органов надзора и контроля. Изучить курс можно очно в учебном центре, дистанционно в рамках самостоятельной подготовки или на территории предприятия с выездом преподавателя.
