Анкерные болты с гайкой: Болт анкерный с гайкой. Назначение, конструкция, применение
Анкерный болт с гайкой М6/8*65. Распорный анкер болт с гайкой 8х65.
Артикул: 101000032
- Диаметр анкера: 8 мм
- Размер резьбы: М6
- Диаметр отверстия: 8 мм
- Нагрузка на вырыв: 1.3 кН
- Характеристики
Основные размеры
- Размер резьбы
- М6
- Диаметр анкера
- 8 мм
- Длина анкера (гильзы)
- 65 мм
- Толщина прикрепляемого материала
- 37 мм
Параметры установки
- Диаметр отверстия
- 8 мм
- Используемый ключ
- 10
Эксплуатационные характеристики
- Нагрузка на вырыв
- 1.3 кН
- Применяется в материалах
- полнотелый кирпич, природный камень, бетон
Общая информация
- Материал анкера
- углеродистая сталь
- Покрытие анкера
- желтопассированное гальваническое цинкование
- Тип анкера
- с гайкой
- Производитель
- Китай (без бренда)
- Вес
- 20. 981 г
- Класс прочности резьбового элемента
- 5.8
Другие размеры:
- М5/6х25
- М5/6х75
- М6/8х25
- М6/8х40
М6/8х70- М6/8х85
- М6/8х100
- М6/8х120
- М8/10х40
- М8/10х50
- М8/10х60
- М8/10х77
- М8/10х97
- М6/10х100
- М8/10х130
- М8/10х150
- М8/10х180
- М8/10х200
- М8/10х250
- М10/12х60
- М10/12х75
- М10/12х100
- М8/12х100
- М10/12х180
- М10/12х200
- М10/12х250
- М10/12х280
- М10/12х300
- М10/14х100
- М10/14х120
- М10/14х150
- М10/14х200
- М12/16х65
- М12/16х110
- М12/16х150
- М12/16х180
- М12/16х220
- М12/16х250
- М12/16х300
- М16/20х75
- М16/20х110
- М16/20х200
- М16/20х250
- М16/20х300
- М16/20х350
- М16/20х400
- М16/24х200
6,80 за штуку (25 штук в упаковке)
x 25 шт = 170,00Наличие на складе в Санкт-Петербурге
- в наличии
- 36 упаковок
- завтра, 07.
12.2022 - более 235 упаковок
5,31 за штуку (100 штук в упаковке)
x 100 шт = 531,00Наличие на складе в Санкт-Петербурге
- в наличии
- 9 упаковок
- завтра, 07.12.2022
- более 58 упаковок
Анкерный болт с гайкой | Центрметиз
Обозначение | Артикул | Резьба х Диаметр х Длина, мм | Макс. толщина закрепляемого элемента, мм | Нагрузка на вырывание, кН | Штук в упаковке |
---|---|---|---|---|---|
HNM-65018 | 701211 | M5x6.5×18 | 3 | 8.0 | 100 |
HNM-65025 | 701222 | M5x6.5×25 | 5 | 8.0 | 150 |
HNM-65036 | 701234 | M5x6.5×36 | 8 | 8.0 | 250 |
HNM-65056 | 701242 | M5x6.5×56 | 28 | 8.0 | 80 |
HNM-65075 | 701251 | M5x6. 5×75 | 47 | 8.0 | 50 |
HNM-80025 | 701261 | M6x8x25 | 3 | 12.0 | 200 |
HNM-80040 | 701181 | M6x8x40 | 12 | 12.0 | 120 |
HNM-80065 | 70119 | M6x8x65 | 37 | 12.0 | 50 |
HNM-80085 | 701201 | M6x8x85 | 57 | 12.0 | 60 |
HNM-80100 | 70130 | M6x8x100 | 72 | 12.0 | 60 |
HNM-80120 | 70131 | M6x8x120 | 92 | 12.0 | 40 |
HNM-10040 | 70101 | M8x10x40 | 3 | 17.0 | 50 |
HNM-10050 | 701021 | M8x10x50 | 12 | 17.0 | 60 |
HNM-10060 | 70103 | M8x10x60 | 15 | 17.0 | 50 |
HNM-10077 | 70104 | M8x10x77 | 39 | 17. 0 | 50 |
HNM-10097 | 701051 | M8x10x97 | 59 | 17.0 | 60 |
HNM-10125 | 701001 | M8x10x125 | 87 | 17.0 | 30 |
HNM-10130 | 70127 | M8x10x130 | 92 | 17.0 | 30 |
HNM-10150 | 70132 | M8x10x150 | 112 | 17.00 | 30 |
HNM-12060 | 701071 | M10x12x60 | 15 | 25.0 | 60 |
HNM-12075 | 701081 | M10x12x75 | 27 | 25.0 | 25 |
HNM-12099 | 70109 | M10x12x99 | 51 | 25.0 | 25 |
HNM-12129 | 701061 | M10x12x129 | 81 | 25.0 | 30 |
HNM-12150 | 70133 | M10x12x150 | 100 | 25.00 | 20 |
HNM-12180 | 70134 | M10x12x180 | 130 | 25. 00 | 20 |
HNM-16065 | 701141 | M12x16x66 | 20 | 37.0 | 30 |
HNM-16111 | 701101 | M12x16x111 | 65 | 37.0 | 20 |
HNM-16147 | 701111 | M12x16x147 | 102 | 37.0 | 20 |
HNM-16180 | 701122 | M12x16x180 | 135 | 37.0 | 15 |
HNM-16220 | 701131 | M12x16x220 | 175 | 37.0 | 20 |
HNM-20075 | 701171 | M16x20x75 | 25 | 51.0 | 20 |
HNM-20107 | 701151 | M16x20x107 | 57 | 51.0 | 10 |
HNM-20151 | 701161 | M16x20x151 | 101 | 51.0 | 15 |
HNM-20200 | 70128 | 16×20.0×200 | 150 | 5100 | 10 |
HNM-20300 | 70129 | 16×20.0×300 | 250 | 5100 | 10 |
Техническая документация
Назначение
Анкерный болт с гайкой используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т. п. методом сквозного монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным перегородкам.
Характеристики
Изготовлен из стали, поверхность оцинкована и пассивирована.

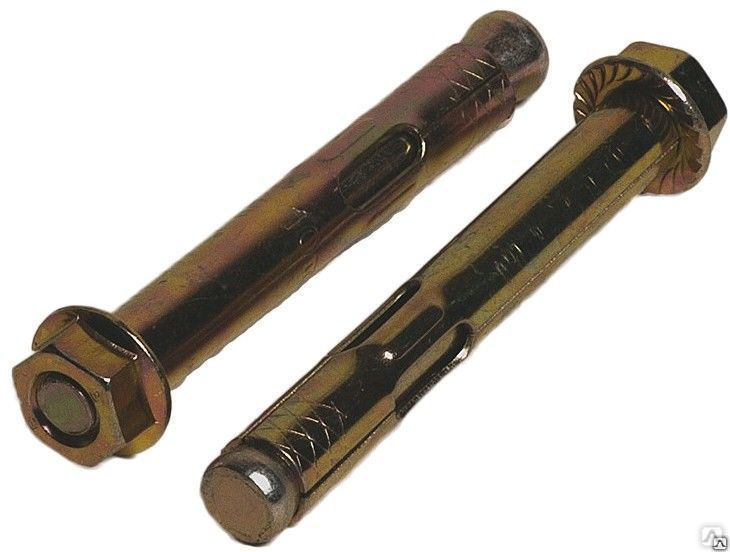

Особенности конструкции: стержень с резьбой и конусообразным хвостовиком, цилиндрической подвижной муфтой с продольными прорезями, шайбой и шестигранной гайкой.
Принцип работы: при завинчивании гайки муфта наползает на хвостовик, и происходит распирание. Причем крепление идет вдоль всей муфты за счет ее дополнительной деформации у основания анкера.
Допустимые нагрузки: рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной (нагрузки на вырывание). Показатели нагрузок приведены для бетона прочностью 200-250кгс/см2. Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6.
Монтаж
Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его. Вставить анкерный болт с гайкой с навешенной на него монтируемой деталью в отверстие, забить легкими ударами молотка до упора. После этого затянуть гайку на 3-5 оборотов.
Область применения
Материал | Применение |
---|---|
Бетон Камень Полнотелые кирпичи Пенобетон Гипсолитовые плиты Пустотелые кирпичи Блоки с пустотами Гипсокартон Плиты/ Панели Листовой металл Профиль из жести Дерево Гипсоволоконные листы Машиностроение Производство мебели Соединение и наращивание цепей Ремонт цепей Соединение и наращивание тросов Крепление цепей и тросов Подъем и перемещение грузов Для растяжки | Применяется Применяется Применяется Не применяется Не применяется Не применяется Условно применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется Не применяется |
