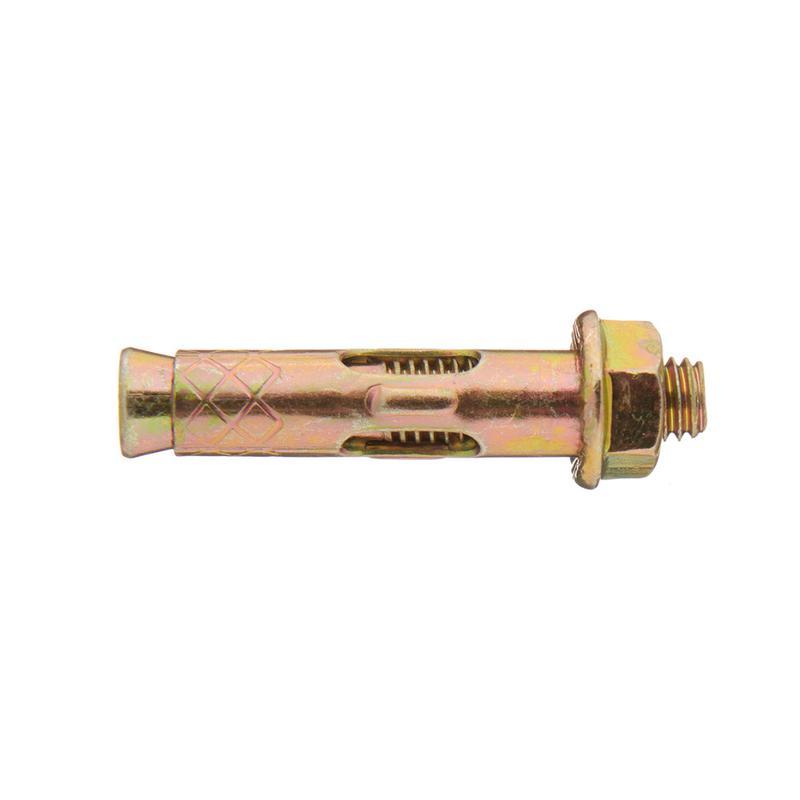

Анкерный болт с гайкой – это оригинальная конструкция, состоящая из тонкой металлической оболочки, распорной шпильки и гайки с напрессованной шайбой. Метиз данного типа применяется для гарантированного жесткого монтажа тяжелых элементов к твердому основанию, которые предназначены для выдерживания конструкций с большим весом. К тяжелым элементам относятся консоли, металлоконструкции, ограждений, профилей. Такие конструкции с помощью анкеров с гайкой крепятся к бетону, полнотелым кирпичам, каменным поверхностям.

Отличительные характеристики

Особенность такой оригинальной конструкции в самом принципе работы анкеров. После установки анкера с гайкой в заранее просверленное отверстие мы начинаем закручивать гайку. Шпилька с распором перемещается к гайке, плотно прижимает внешнюю металлическую оболочку к стенкам отверстия.

Гайка с другой стороны тоже входит во внешнюю оболочку и так же расклинивает ее. Гайка с напрессованной шайбой обеспечивает надежную фиксацию анкера. Еще одна особенность анкерного болта с гайкой – он легко поддается демонтажу.

Применение анкерного болта с гайкой

Метизы данного типа рекомендуется монтировать в следующие материалы основания: бетон, бетонные перегородки, природный камень, полнотелый кирпич. Также анкерный болт с гайкой купить можно для крепления к пустотелым бакам и кирпичам, вес металлической конструкции не очень большого веса.

Категорически нельзя применять такие анкерные крепежи для монтажа к пенобетону, асфальту, гипсокартону, ракушечнику и подобным неплотным материалам. Анкерные болты с гайкой имеют оцинкованное защитное покрытие, поэтому у них желтоватый цвет. Они выпускаются с диаметром наружной оболочки от 6,0 мм до 30,0 мм и длинной от 16,0 мм до 500,0мм.

Небольшой недостаток анкерных болтов с гайкой – при закручивании гайки, шпилька выходит из внешней оболочки и после завершении крепления анкера, она выступает над поверхностью. Если выступающая часть шпильки будет мешать для выполнения последующих работ, то ее легко обрезать ножовкой по металлу или болгаркой. Зато на анкерный болт с гайкой цена вполне доступная, что компенсирует описанное неудобство.

Метизы, изготовленные из качественного металла, имеют прекрасные механические свойства. У них широкий спектр применения – часто используется в бытовых условиях и необходимый надежный крепеж для крупного строительства.

Установка анкерного болта с гайкой

Рекомендуем последовательность действий установки анкерного болта с гайкой:

1. Просверлить отверстие в поверхности, к которой будет крепиться нужная конструкция, отверстие должно соответствовать диаметру анкера.
2. Убрать с поверхности мусор от сверления.
3. Вставить анкер в отверстие.
4. На шпильку надеть конструкцию, которая крепится.
5. Надеть гайки на шпильку.
6. Закручивая гайку, закрепите конструкцию

Рекомендуем вам приобретать анкерные болты с гайкой для надежной и качественной установки вашей конструкции. Применяя такие анкеры, вы на длительное время надежно закрепите нужный элемент.

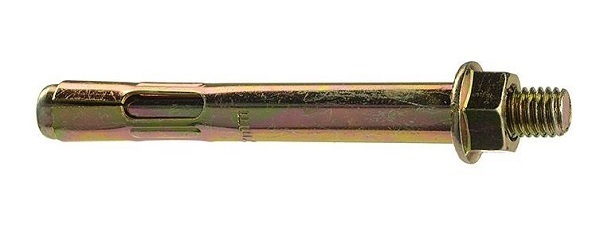

Анкерный болт с гайкой HNM по бетону

Анкерный болт с гайкой HNM как правило используют для крепления тяжеловесных подвесных самонесущих конструкций, консолей, кронштейнов, антенн и прочих к несущему основанию из бетона, кирпича, строительного или природного камня методом сквозного монтажа. Но чаще всего этот анкер применяют с таким базовым материалом как бетон. Он не используется в качестве крепежа в газобетоне, гипсокартоне, пустотелом кирпиче. Этот анкер является аналогом популярного клиновидного анкерного болта ХИЛТИ (анкер Hilti HSL 3 G распорный с гайкой). Благодаря своей универсальности и высокой несущей способности анкер HNM пользуется большой популярностью как в ремонтных, так и в строительных работах. Крепеж используют в качестве фундаментных болтов для строительных конструкций. Применяется на разных этапах строительства для внутренних и наружных работ. Особенности конструкции крепежа позволяют монтировать его на небольшом расстоянии от края несущего основания и от других анкеров.

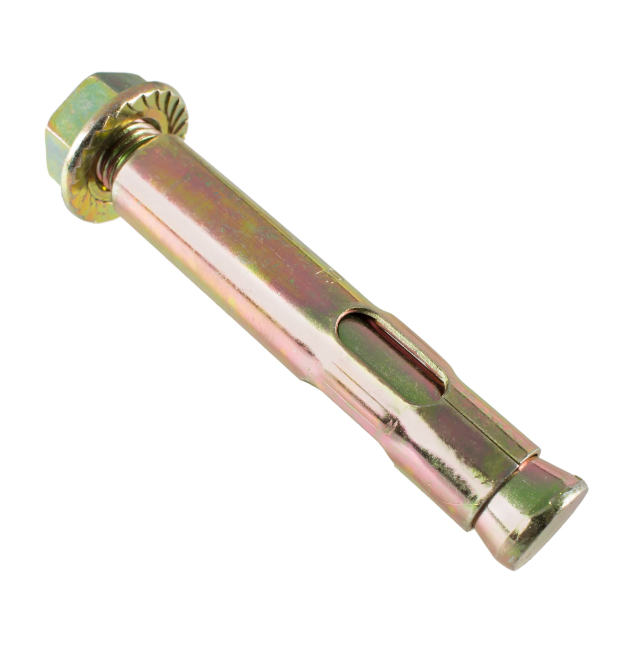

Изделие конструктивно представляет собой внешнюю полую гильзу с продольными прорезями в распорной части, внутрь которой вставлена шпилька с метрической резьбой на одном конце и распорным элементом в виде конусообразного окончания на другом. На нее накручивается шестигранная гайка с рифлёной пресс-шайбой для фиксации детали на несущем основании.

Детали анкера выполнены из углеродистой стали холодного формования и желтопассивированны для защиты крепления от коррозии. Благодаря своим техническим характеристикам и особенностям конструкции анкерный болт с гайкой HNM надежно фиксирует предметы, отличающиеся значительными габаритами и массой, обеспечивая при этом прочность и долговечность конструкции.

Принцип работы анкерного болта с гайкой достаточно прост. Он заключается в том, что при затягивании шестигранной фланцевой гайки на резьбовой части шпильки, помещенной во внутрь гильзы, другое конусообразное окончание шпильки втягивается во внутрь гильзы. Это приводит к разжиманию стенок анкера, помещенного в заранее просверленное отверстие в несущем основании, и позволяет надежно удерживать монтируемый материал.

Для монтажа анкерного болта HNM, оснащенного гайкой необходимо заранее просверлить в несущем основании отверстие, соответствующее длине и диаметру гильзы анкера. Диаметр отверстия необходимо делать таким, чтобы распорная муфта входила в него с небольшим натягом. Затем с целью надежного соединения анкерного болта распорного типа с несущим основанием, отверстие, в которое он монтируется необходимо тщательно очистить от забившихся туда кусочков раскрошившегося при сверлении материала и строительной пыли. Далее в проделанное и подготовленное отверстие необходимо забить анкер и затягивать на нем шестигранную гайку с пресс-шайбой до тех пор, пока распорная муфта не разожмется на столько, чтобы обеспечить надежную фиксацию крепежного элемента. При этом очень важно учитывать усилие затяжки, рекомендованное производителями крепежа. После того как анкер был надежно установлен в отверстие, с него необходимо открутить гайку, чтобы закрепить на освободившемся резьбовом конце стержня необходимую деталь или конструкцию, зафиксировав ее шестигранной гайкой с фланцем.

Выбор строительного крепежа — это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.

Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить анкерный болт с гайкой HNM оптом или в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.

Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.

Обозначение, мм	8х25	8х40	8х65	8х85	10х40	10х50	10х60	10х77	10х97
Do, диаметр отверстия под анкер, мм	8	8	8	8	10	10	10	10	10
T, мин. глубина при сквозном монтаже	40	40	65	85	40	50	60	75	95
H, мин. глубина анкеровки	35	35	35	35	40	40	40	40	40
L, длина анкера	45	45	70	90	45	55	65	80	100
Da, макс. толшина прикрепляемого материала,мм	5	5	30	50	10	10	20	35	55
Резьба	М6	М6	М6	М6	М8	М8	М8	М8	М8
Мин. вырывающая сила, кН (бетон В25)	10,5	10,5	10,5	10,5	13,1	13,1	13,1	13,1	13,1
Допустимый изгибающий момент, Нм	5,2	5,2	5,2	5,2	12,9	12,9	12,9	12,9	12,9
Макс. крутящий момент при анкеровке, Нм	10	10	10	10	25	25	25	25	25
Номинальный вес 1000 шт., кг	10,57	16,28	23	27,85	28,22	32	34,83	46	53

Обозначение, мм	10х125	10х130	10х150	10х180	12х60	12х75	12х99	12х129	12х150
Do, диаметр отверстия под анкер, мм	10	10	10	10	12	12	12	12	12
T, мин. глубина при сквозном монтаже	125	130	150	180	60	75	100	130	150
H, мин. глубина анкеровки	40	40	40	40	35	50	50	50	50
L, длина анкера	130	135	155	185	65	80	105	135	155
Da, макс. толшина прикрепляемого материала,мм	85	90	110	140	25	25	50	80	100
Резьба	М8	М8	М8	М8	М10	М10	М10	М10	М10
Мин. вырывающая сила, кН (бетон В25)	13,1	13,1	13,1	13,1	18,3	18,3	18,3	18,3	18,3
Допустимый изгибающий момент, Нм	12,9	12,9	12,9	12,9	25,7	25,7	25,7	25,7	25,7
Макс. крутящий момент при анкеровке, Нм	25	25	25	25	40	40	40	40	40
Номинальный вес 1000 шт., кг	65	68	79	93	57,5	67,81	88,16	110	118,75

Обозначение, мм	12х180	12х200	12х220	12х250	12х280	12х300	14х200	14х250	16х65
Do, диаметр отверстия под анкер, мм	12	12	12	12	12	12	14	14	16
T, мин. глубина при сквозном монтаже	180	200	220	250	280	300	200	250	65
H, мин. глубина анкеровки	50	50	50	50	50	50	50	50	60
L, длина анкера	185	205	225	255	285	305	205	255	70
Da, макс. толшина прикрепляемого материала,мм	130	150	170	200	230	250	150	200	5
Резьба	М10	М10	М10	М10	М10	М10	М12	М12	М12
Мин. вырывающая сила, кН (бетон В25)	18,3	18,3	18,3	18,3	18,3	18,3			22,8
Допустимый изгибающий момент, Нм	25,7	25,7	25,7	25,7	25,7	25,7			32,1
Макс. крутящий момент при анкеровке, Нм	40	40	40	40	40	40			50
Номинальный вес 1000 шт., кг	146,8	160	176,67	208	220	235	255,33	337,5	100

Обозначение, мм	16х111	16х147	16х180	16х220	16х250	20х75	20х107	20х110	20х150
Do, диаметр отверстия под анкер, мм	16	16	16	16	20	20	20	20	20
T, мин. глубина при сквозном монтаже	110	150	180	220	250	75	107	110	150
H, мин. глубина анкеровки	60	60	60	60	60	60	60	60	60
L, длина анкера	115	155	185	225	255	80	112	115	155
Da, макс. толшина прикрепляемого материала,мм	50	90	120	160	190	15	47	50	90
Резьба	М12	М12	М16	М16	М16	М16	М16	М16	М16
Мин. вырывающая сила, кН (бетон В25)	22,8	22,8	22,8	22,8	22,8	27,4	27,4	27,4	27,4
Допустимый изгибающий момент, Нм	32,1	32,1	32,1	32,1	32,1	32,1	38,5	38,5	38,5
Макс. крутящий момент при анкеровке, Нм	50	50	50	50	50	50	60	60	60
Номинальный вес 1000 шт., кг	160	200	230	272,5	302,5	200	263	265	360

Обозначение, мм	20х200	20х300
Do, диаметр отверстия под анкер, мм	20	20
T, мин. глубина при сквозном монтаже	200	300
H, мин. глубина анкеровки	60	60
L, длина анкера	205	305
Da, макс. толшина прикрепляемого материала,мм	140	240
Резьба	М16	М16
Мин. вырывающая сила, кН (бетон В25)	27,4	27,4
Допустимый изгибающий момент, Нм	38,5	38,5
Макс. крутящий момент при анкеровке, Нм	60	60
Номинальный вес 1000 шт., кг	425	595

(40) Клиновые анкерные болты для бетона 3/4 x 8-1/2 В комплекте с гайками и шайбами ​​НАБОР

Артикул:
361836962660

(пока отзывов нет) Написать обзор

(40) Клиновые анкерные болты для бетона 3/4 x 8-1/2 В комплекте с гайками и шайбами ​​НАБОР

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема отзыва Обязательно

комментариев Обязательно




Сейчас: $174,99

Сейчас: $174,99

Добавление в корзину… Товар добавлен

характеристики продукта
• Количество в упаковке:
  40
• Диаметр резьбы:
  3/4
• Длина:
  8-1/2
• Материал:
  Сталь
• Окончание:
  Цинк
• Измерение:
  Дюйм
• Размер сверла:
  3/4
• Описание
• Руководства и PDF-файлы
• 0 отзывов

Партия (40) клиновых анкерных болтов.

Эти оцинкованные анкеры имеют резьбу 3/4-10 и длину 8-1/2 дюйма.

В комплект входят гайки и плоские шайбы.

40

Диаметр резьбы:

3/4

Длина:

8-1/2

Материал:

Сталь

Окончание:

Цинк

Измерение:

Дюйм

Размер сверла:

3/4
