Содержание

размеры, обзор механических и химических крепежей Hilti

Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться. Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.

Оглавление:

Разновидности и описание
Популярная марка Hilti
Советы по выбору
Изделия химического типа

Что собой представляет?

Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка. Разбирать перед установкой его не нужно.

От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:

1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.

2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.

3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.

4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т.д.).

5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия. К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

Забивной.

Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.

Клиновой.

Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич. После высверливания отверстие очищать от цементной пыли необязательно.

Самоподрезающий.

Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.

Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.

Продукция Hilti

Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.

	Нагрузки, кН		Размеры, мм		Стоимость, рубли
Маркировка	на срез	на вырыв	Длина	Резьба / диаметр	Стоимость, рубли
HST	8,7 – 62,7	2,3 – 30,6	75 – 295	М8 – М16	79 – 145
HLC	2,5 – 10,5	1,4 – 5,6	40 – 75	8 – 12	24

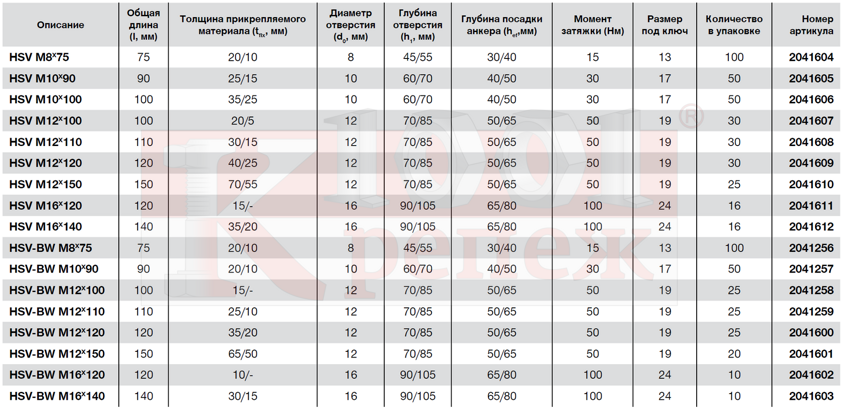

HSV	3,2	3,4	75 – 150	М8 – М12	11 – 33
HSL-3-G	11,7 – 78,4	15,6 – 46,9	102 — 220	М8 – М20	143 – 1180
DBZ	1,6	1,6	40	6	12 – 18

Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов. К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.

Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.

Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:

Особенности прикрепляемого к бетону изделия.

Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки. Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.

Условия среды.

Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.

И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.

Химические анкера

В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.

Различают два основных вида химанкеров:

1. Ампульные.

В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.

2. Инъецирующие.

Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.

Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются. Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.

Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.

Размеры анкерных болтов по бетону для промышленности и дома

Папа мастер! > Строительные материалы и инструменты > Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

форме анкера и его конструкции;
способу крепления;
материалу изготовления составных частей;
размерам;
предназначению.

: анкера (рис.1)

: анкерный болт с гайкой (рис.2)

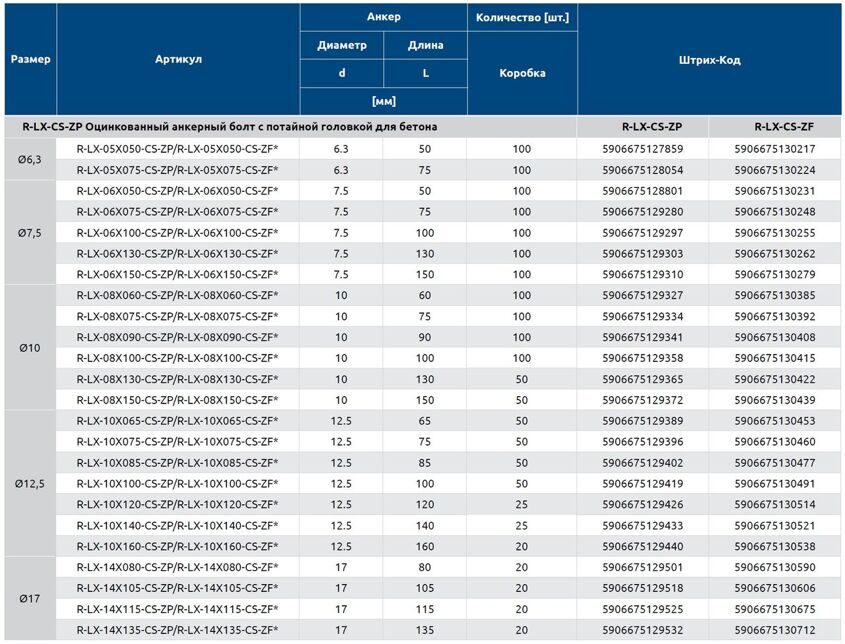

Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

: анкерный болт с крюком (рис.3)

: анкерный болт с кольцом (рис.4)

Размеры анкерных болтов по бетону с гайкой:

диаметр 6-28мм;

длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

: анкерный болт двухраспорный (рис.5)

: анкер забивной (рис.6)

Размеры анкерных болтов по бетону с крюком:

М 6, М8, М10;
М12,М14, М16, М20;
М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

: клиновой анкер (рис.7)

: анкера под крестообразную отвертку (рис.8)

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

: химические анкера (рис.9)

: установка (рис.10)

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки.

Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:
Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

Цементные анкерные болты — Системы крепления бетона

Купить тапконы

Следующая информация относится к цементным анкерным винтам марки Tapcon:

Стандартные размеры

Диаметр — цементный анкерный винт выпускается двух стандартных диаметров: 3/16” или 1/4”
Длина – диаметр 3/16” 7 стандартных длин 1-1/4”, 1-3/4”, 2-1/4”, 2-3/4”, 3-1/4 «3-3/4″ и 4″, 1/4″ входит в 9длины 1-1/4″, 1-3/4″, 2-1/4″, 2-3/4″, 3-1/4″, 3-3/4″, 4′, 5» и 6”.

Размеры большого диаметра

Диаметр – цементные анкерные болты большого диаметра бывают четырех диаметров: 3/8”, 1/2”, 5/8” и 3/4”
Длина – каждый цементный анкерный винт большого диаметра имеет разную длину.

Диаметр	Длина
3/8”	1-3/4”
	2-1/2”
	3”
	4”
	5”
1/2”	2-1/2”
	3”
	4”
	5”
	6”
5/8”	3”
	4”
	5”
	6”
3/4”	4-1/2”
	5-1/2”
	6-1/4”

Покрытия

Цементный анкерный винт стандартного диаметра покрыт синим покрытием Climaseal® для повышения устойчивости к ржавчине . Цементные анкерные винты большого диаметра покрыты серебряным покрытием Climaseal®.

Типы головок

Винты 3/16” и 1/4” поставляются как с шестигранной головкой, так и с плоской потайной головкой Phillips, в то время как цементные анкерные винты большого диаметра поставляются только с шестигранной головкой.

Диаметр отверстия в кладке

Диаметр отверстия, которое необходимо просверлить в материале основания, немного меньше , чем назначенный диаметр устанавливаемого цементного анкерного винта. Отверстие должно быть просверлено сверлом с твердосплавным наконечником , которое соответствует стандартам ANSI и используется в перфораторе . Ударная дрель должна быть установлена в режим удара и вращения. Допуск отверстия имеет решающее значение для цементного анкерного винта, чтобы получить минимальные значения удерживания в цементе.

Анкер для цемента

Диаметр цементного анкера	Диаметр отверстия в основном материале
3/16”	5/32”
1/4”	3/16”
3/8”	5/16”
1/2”	7/16”
5/8”	1/2”
3/4”	5/8”

Отверстие в монтируемом приспособлении

Отверстие в приспособлении, устанавливаемом на кладочный материал , должно быть больше, чем назначенного диаметра устанавливаемого анкерного болта для цемента, чтобы обеспечить зазор для нарезной резьбы, которая будет ввинчиваться в цемент.

Анкер для цемента

Диаметр цементного анкера	Крепление размера отверстия
3/16”	1/4”
1/4”	3/8”
3/8”	1/2”
1/2”	5/8”
5/8”	3/4”
3/4”	7/8”

Глубина отверстия

Отверстие должно быть просверлено на 1/4 дюйма глубже, чем шуруп может проникнуть в основной материал , и достаточно глубоко, чтобы соответствовать минимальным требованиям по анкеровке. Это дополнительное пространство в нижней части отверстия важно, потому что оно позволяет пыли, образующейся во время процесса нарезания резьбы, падать туда и обратно, чтобы обеспечить правильную установку.

Минимальная установка

Цементный анкерный винт должен быть заглублен в бетон не менее чем на 1 дюйм , чтобы достичь минимальных значений удержания.

Максимальное заглубление

Цементные анкерные болты не должны быть заделаны в основной материал глубже, чем на 1-3/4 дюйма. Более глубокая анкеровка создаст проблемы при установке, а также приведет к поломке крепежа. Установка в твердом абразивном материале основания может создать проблемы при установке при заделке меньше максимальной.

Определение длины винта

Минимальная длина цементного анкерного винта для использования в каждом конкретном случае определяется путем прибавления толщины закрепляемого материала к минимальной глубине заделки 1 дюйм. Максимальный размер винта, который следует учитывать, определяется путем добавления толщины закрепляемого материала и максимального заглубления в 1-3/4 дюйма.

Как установить

Просверлите отверстие нужного размера в цементе с помощью твердосплавного сверла стандарта ANSI в перфораторе установлен в режиме молота и вращения.
Очистите отверстие в цементе с помощью проволочной щетки, сжатого воздуха или пылесоса.
Вставьте анкерный винт для цемента через отверстие в приспособлении и в отверстие в цементе.
С помощью отвертки подходящего размера для типа головки на устанавливаемом цементном анкерном винте поворачивайте винт по часовой стрелке до тех пор, пока головка винта не будет плотно прилегать к закрепляемому материалу.
