Анкерное крепление. Особенности использования, разновидности изделий

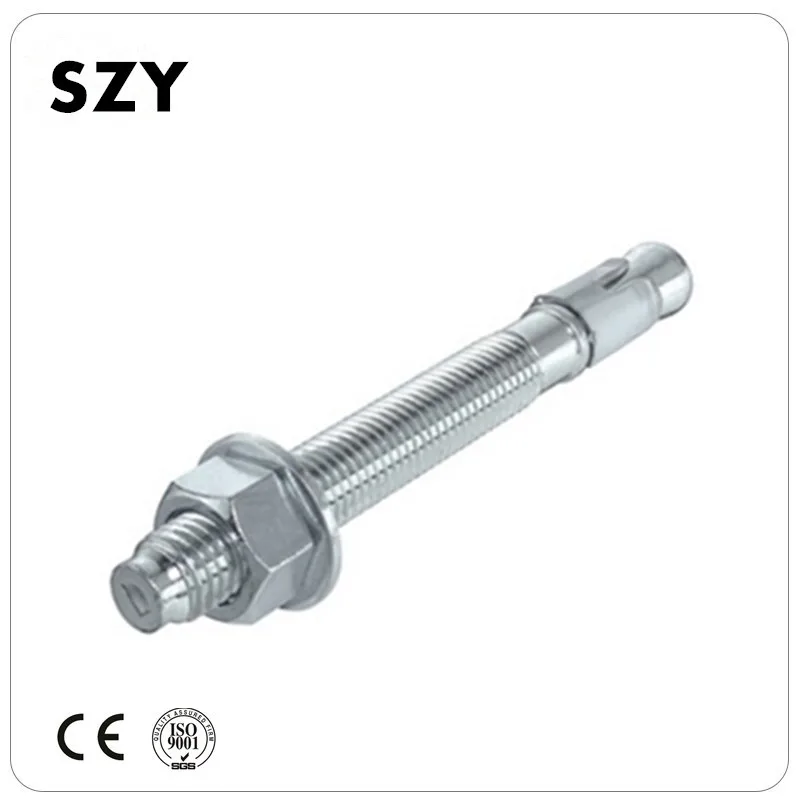

Компонентами данной крепежной детали (по-другому она называется анкер-клин) являются:

Основные размерные характеристики анкер-шпильки такие:

• длина – min 75 мм; max 500 мм;
• диаметр цилиндрической распорной муфты – в пределах 10 мм…28 мм;
• диаметр метрической резьбы от M6 до M24.

Болт анкерный с крюком

Верхняя часть этой крепежной детали, в соответствии с названием, выполнена в форме крюка. С противоположной стороны стержня находится конусообразная гайка. Резьбовая часть шпильки защищена цилиндрической распорной муфтой/гильзой с прорезями на поверхности. Другими важными элементами являются шестигранная гайка и плоская шайба.

Металлургическая отрасль выпускает болты анкерного типа с крюком со следующими характеристиками образцов наиболее ходовых типоразмеров M8, M10 и M12:

•  вырывающая сила (минимальная) из бетона марки B25 – от 11,5 кН до 23,0 кН;
• длина анкера (общая, включая кольцо) – min 72,0 мм; max 170,0 мм;
•  пределы глубины анкеровки – минимальная 40,0 мм; максимальная 70,0 мм;
• наружный диаметр конусообразной гайки – от 8,0 мм до 70,0мм.

Конструкция такого анкера (как и любого иного подобного по функционалу изделия) включает резьбовую шпильку, распорную втулку, коническую гайку с насечками на поверхности, шестигранную гайку и плоскую шайбу. Отличие от предыдущего варианта заключается в том, что стержень переходит не в крюк, а в кольцо.

На рынке стройматериалов присутствуют болты анкерные с кольцом с размерными характеристиками, изменяющимися в ниже представленных диапазонах:

• диаметр метрической резьбы шпильки – от M8 до M20;
• длина распорной муфты – min 30,0 мм; max180 мм;
•  длина анкера от торца стержня до его перехода в кольцо, то есть длина всей резьбовой части – минимальная 40,0; максимальная 200,0:
• диаметр большей грани конусообразной гайки – от 8,0 до 20,0;
• диаметр кольца – min 10,0; max 40,0

Минимальная вырывающая сила из бетона марки В25 колеблется в пределах 1,2 кН…5,1 кН.

Существует и, так сказать, классический болт анкерный. Его основным отличием является наличие на стрежне шестигранной головки. Другие элементы конструкции крепежа данного вида – это те же конусообразная гайка с насечками на внешней поверхности, распорная муфта с прорезями на теле и плоская шайба.

Принцип его действия стандартен: при закручивании болта гайка, поднимаясь по виткам резьбы, упирается в нижнюю грань распорной втулки. От оказываемого давления прорези расширяются, и формируемые в ходе этого процесса лепестки внедряются в материал монтажного основания. В результате надежно крепится весь анкерный болт.

На рынке эта деталь представлена с широким разнообразием технических характеристик. Назовем диапазон их изменения лишь наиболее ходовых типоразмеров – M8, M10 и M12.

• Длина анкера – от 69,0 мм до 121,0 мм.
• Минимальная глубина при установке сквозным методом – min 65,0 мм; max 115 мм.
• Толщина (максимальная) прикрепляемого объекта – в пределах 15 мм…50 мм.
• Минимальная глубина анкеровки — от 35,0 мм до 50 мм.
• Величина максимального крутящего момента при анкеровке – min10,0 нМ; max 40 нМ.
• Значения допустимого изгибающего момента – минимальное 5,2 нМ; максимальное 25,7 нМ.
• Минимальная вырывающая сила из бетона марки B25 – от 10,5кН до 18,3кН.

Разговор об анкерном креплении будет неполным без упоминания дюбеля-бабочки. Эта деталь с успехом фиксируется не только на поверхности плотной основы, что является обязательным условием для вышеуказанных крепежных элементов, но и, например, на таком относительно рыхлом стройматериале, как гипсокартон.

Конструкция анкера-бабочки (другое общепринятое название – дюбель Молли) включает следующие элементы:

• полую втулку с шайбой с зубцами и продольными прорезями в среднем сегменте. Во внутреннем отверстии ее нижней части имеются витки метрической резьбы;
• винт со сферической шляпкой;

Принцип действия анкера-бабочки такой: после установки детали в монтажное отверстие, легкими ударами молотка зубья шайбы утапливаются в материале монтажной базы. Затем вкручивается винт в резьбовое отверстие нижней части муфты. Той не дают проворачиваться внедрившиеся в гипсокартон зубцы шайбы. Во время завинчивания тело этой нижней части поднимается по виткам резьбы, из-за чего лепестки расходятся, образуя своего рода зонтик, до полного упора в поверхность монтажной основы.

Диапазоны изменения основных технических характеристик наиболее ходовых образцов металлических анкеров-бабочек – M4, M5 и M6 представлены ниже.

• Длина анкера – от 22,0 мм до 76,0мм.
• Расстояние между внутренней поверхностью шайбы с зубцами и несущим основанием, расположенным за прикрепляемым листом – min 32 мм; max 76 мм.
• Длина используемого винта – в пределах 34 мм…88 мм.
• Толщина листа (максимальная) – от 3 мм до 50 мм.
• Толщина (максимальная) подлежащего креплению объекта – в пределах 10,0 мм…36,0 мм.

В заключение рекомендуем ознакомиться с весьма информативным видео, в котором рассказывается о разнообразных деталях анкерного крепления и о методике их монтажа. Запуск ролика осуществляется путем наведения курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки мыши ПК.

виды и особенности анкеров, применение, методика закручивания

Недавно для фиксации каких-либо элементов в стену применяли особые пробки из дерева – шпонки, которые вбивали в просверленные ранее каналы, чтобы обеспечить удержание крепежа в твёрдом основании.

Однако такие шканты характеризовались многими минусами, включая усыхание или разбухание. Всё это приводило к нарушениям прямой функции. Следующим «эволюционным» этапом стали пластиковые дюбели, обладающие компактностью, дешевизной и неплохим фиксирующим свойством.

Но им тоже присущи недостатки – отсроченная деформация со значительным ослабеванием распорного сдерживания. Особенно это проявлялось в монолитно-бетонных конструкциях, когда пластик лопался и дюбеля свободно выходили из канала.

Учитывая вышеизложенные недостатки, был придуман анкер – самый надёжный способ фиксации на сегодня. Он как якорь вцепляется в твёрдый материал, не позволяя различным факторам нарушить крепление.

Рассмотрим подробнее эту последнюю разработку в сфере крепёжно-удерживающих элементов.

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

— металлический – более простой по структуре, состоит их металлической гильзы и вкрученного болта. В просверленный канал вводится анкер в раскрученном виде, а при накручивании болта на резьбу происходит расширение (распирание) гильзы с плотным вжатием её стенок в поверхности канала. Основные достоинства – прочность крепления, возможность создания малоглубинных креплений и осуществимость повторного использования. Недостаток – ценовая дороговизна.

Кроме того, существует классификация по функциональному типу:

— зажимающий – действует по принципу раскрытия крепёжных лепестков и серединная деформация гильзы при закручивании болта. Помимо основного применения (толстые стены) используется для тонких конструкций, например, из гипсокартона;

— шниповой – конструкция предусматривает концевой шнип (или клин), раздвигающий стенки гильзы при вкручивании сердечника. Существует модификация со стержнем-бороздкой, расклинивающим гильзу. Затем он удаляется из резьбового прохода, а на его место вкручивается болт-сердечник. Этот вариант анкера требует точного соответствия размерных параметров отверстий и крепежа;

— распорный (дроблёный) – наиболее распространённая вариация. При закручивании конусоподобной втулки происходит распирание задней гильзовой части. Элемент не нуждается в строгом соблюдении размерности канала и гильзы. Используется для фиксаций на бетонные и кирпичные стены;

— вбиваемый – наиболее простой вариант, применяющийся без дополнительных сложностей. Гильза мягкая и при закручивании болта-сердечника начинает деформироваться с плотным упором в канальные стенки, что создаёт прочную фиксацию. Анкер используется для природного камня и монолитных стен.

Посмотрите видео о методах монтажа различных анкеров

Методика вкручивания анкера

Для выполнения качественного анкерного крепления, необходимо использовать металлические (сталь) элементы с антикоррозийным защитным покрытием, к примеру, М–30.

Кроме того, нужно осознавать, что все соединения характеризуются определёнными параметрами отверстия и нормами прикладываемой силы для закручивания.

Они зависят от свойств стены или покрытия. Так, для прочного бетона минимальная глубина заведения равна 8,0 см с нагрузкой менее 7,1 кН, а для материала тонкого эти значения вдвое меньше.

Проанализируем поэтапно правильную технологию фиксацию распорного (дроблёного) анкерного крепежа в стену из бетона.

Этап 1. Расчёт нужной длины болта

Очень часто стены имеют слой отделочного материала, например, штукатурку. Для добротного закрепления необходимо размещать болт в основание на глубину более 5,0 см. Поэтому длина анкерной гильзы должна иметь длину 5+толщина штукатурки.

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Необходимо внимательно контролировать диаметр канала для анкерного болта, поскольку от этого значения зависит параметр прикладываемой силы для закручивания. Гильза должна плотно и абсолютно перпендикулярно заходить в канал. Глубина просверленного отверстия должна превосходить длину анкера на 2,2–3,8 мм.

Этап 3. Разметка и сверление отверстия

Создание отверстия для анкера должно быть оптимально точным, поскольку болт после монтажа невозможно переместить. Разметка должна выполняться очень внимательно. Затем, нужным сверлом выполняется отверстие и канал вычищается от осколочных и пылевых частиц.

Рекомендация! Прочистить просверленный проход можно кисточкой, резиновой грушей или пылесосом. Последние два варианта предпочтительнее и удобнее!

Этап 4. Забивание и вкручивание анкерного болта

В исполненный канал аккуратно забивается анкер обычным молотком. Заводить фиксирующий элемент нужно поступательно и медленно до момента достижения головкой гильзы или гайкой стеновой поверхности. Затем, можно приступать к закручиванию, причём выполнять его нужно с нарастающей силой прикладывания.

Внимание! Упаковочная коробка должна содержать информацию о количестве закручивающих оборотов, но если информации нет, нужно измерить параметры болта и посмотреть значение в нормативных таблицах, например, в интернете!

Этап 5. Контроль точности погружения

Довольно часто при вкручивании болта шапка или гайка погружаются в штукатурный слой. Для гайки это не страшно, а шапку лучше оставлять непосредственно у стеновой поверхности.

Предупреждение! В пенобетонные, кирпичные или тонкие стены анкер закручивать до упора не рекомендуется!

Заключение

Анкер – очень эффективный и качественный тип крепежа для любых строительных конструкций. Чтобы элемент надёжно выполнял свои функции необходимо осуществить правильный подбор и грамотную установку элемента. Только соблюдение правильной методики закручивания может гарантировать прочность и долговечность фиксации.
