Анкерная гайка: Гайка ОСТ 1 33071-80, 33078-80 анкерная самоконтрящаяся двухушковая, угловая из стали 16ХСН по авиационному стандарту

13.02.2023

By alexxlab

0 Comment

Содержание

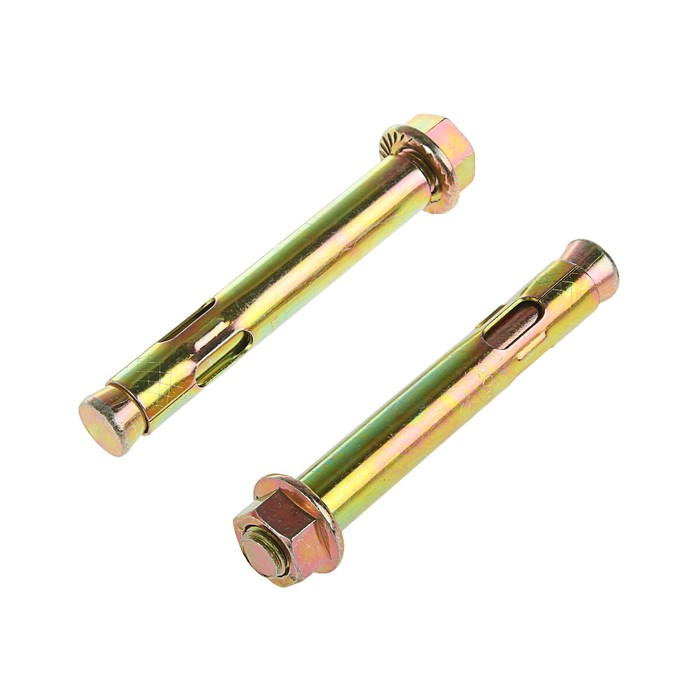

Анкерный болт с гайкой М16/20*110. Распорный анкер болт с гайкой 20х110.

Артикул: 101000060

Диаметр анкера: 20 мм
Размер резьбы: М16

Диаметр отверстия: 20 мм

Нагрузка на вырыв: 7.7 кН

Характеристики

Основные размеры

Размер резьбы: М16

Диаметр анкера: 20 мм

Длина анкера (гильзы): 110 мм

Толщина прикрепляемого материала: 57 мм

Параметры установки

Диаметр отверстия: 20 мм

Используемый ключ: 24

Эксплуатационные характеристики

Нагрузка на вырыв: 7.7 кН

Применяется в материалах: полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера: углеродистая сталь

Покрытие анкера: желтопассированное гальваническое цинкование

Тип анкера: с гайкой

Производитель: Китай (без бренда)

Класс прочности резьбового элемента: 5. 8

Другие размеры:

М5/6х25
М5/6х75
М6/8х25
М6/8х40
М6/8х65
М6/8х70
М6/8х85
М6/8х100
М6/8х120
М8/10х40
М8/10х50
М8/10х60
М8/10х77
М8/10х97
М6/10х100
М8/10х125
М8/10х130
М8/10х150
М8/10х180
М8/10х200
М8/10х250
М10/12х60
М10/12х75
М10/12х100
М8/12х100
М10/12х130
М10/12х180
М10/12х200
М10/12х250
М10/12х280
М10/12х300
М10/14х100
М10/14х120
М10/14х150
М10/14х200

М10/14х250
М12/16х65
М12/16х110
М12/16х150
М12/16х180
М12/16х220
М12/16х250
М12/16х300
М16/20х75
М16/20х150
М16/20х200
М16/20х250
М16/20х300
М16/20х350
М16/20х400
М16/24х200

60,00 за штуку

x 1 шт = 60,00

Наличие на складе в Санкт-Петербурге

в наличии: 20 штук

59,50 за штуку (10 штук в упаковке)

x 10 шт = 595,00

Наличие на складе в Санкт-Петербурге

в наличии: 2 упаковки
послезавтра, 21. 12.2022: более 66 упаковок

Хитрый Эйрбасовский крепёж: lx_photos — LiveJournal

Алоха, земляне!

Если внимательно посмотреть на пузо самолёта, то,

помимо всякой ерунды, можно пронаблюдать ряды тёмных точек вдоль тёмных линий.
Тёмные линии — это щели в местах стыков панелей обтекателей.
Вот они же снятые:

И поэтому сегодня мы говорим про то, чем эти панели крепятся к конструкции фюзеляжа.

А крепятся они винтами.
Если мы посмотрим на места креплений панелей

с обратной стороны, то увидим там вот такие бочонки:

Это есть, грубо говоря, анкерные гайки.

Анкерные они чисто по недосмотру конструкторов.
Каждый конструктор, конечно же, хочет создать максимум трудностей в работе техника.
Поэтому там, где можно, он применяет винт с гайкой. Которую надо держать с обратной стороны при откручивании.
Но так как к панели с тылу не подобраться, то конструкторы вынуждены использовать такой вот крепёж.

Гайка с винтом хитры сами по себе, и вместе также образуют хитрую конструкцию.

Анкер состоит из двух частей — площадки и гайки.

Площадка приклёпывается к конструкции, а внутри неё, в пазах, свободно болтается анкерная гайка.
Хитрость её в том, что это, собственно, не гайка, а скорее винт 🙂

То есть, там внутри торчит резьбовой стержень.
Плюс к тому, видны два радиальных выступа.
Они подпружинены снизу и являют собой, на мой взгляд, контровочное устройство для предотвращения самоотворачивания пары винт-гайка.
На винте также в торце имеются прорези под эти выступы:

Как видно, винт являет собой, по сути, гайку 🙂 — так как имеет внутреннюю резьбу.

И когда весь этот бардак закручиваешь/выкручиваешь, то контровочная пластина анкера стрекочет, скачя по торцевым прорезям винта.

Про шлиц Torq-Set

вы, видимо, уже читали в посте про откручивание винтов.

Теперь про обратные стороны этой конструкции.
Сначала в прямом смысле.

Для того, чтобы винты не выпадали из панели при её съёме, они держатся шайбой.

Как уже было видно раньше, винт имеет на конце поясок.
Вот под этот поясок и устанавливается шайба, не дающая винту выпадать.
Выглядит это примерно так:

При установке панели шайба оказывается между ней и элементом конструкции, к которому прикручивается панель.
Шайба тонкая, и не мешает процессам.

Во втором смысле, обратной стороной такой хитрой конструкции является её меньшая надёжность по сравнению с обычными винтом и гайкой.

Внутри Эйрбасовского анкера может что-нибудь сломаться, и тогда его придётся менять со снятием всей панели. Правда, обычно удаётся поменять лишь синий бочонок, без переклёпывания держателя. Можно слегка отогнуть его края, и вынуть-вставить бочонок. Материал там очень жёсткий, так что пружинит оно в исходное положение отлично.

И про обычный анкер.

Такие винт-гайка также используются.
На Боингах панели крепятся именно такими анкерами.

Тут уже никакой премудрости нету — наживил, да и крути.

Предохраняется от откручивания такая система повышенным трением в резьбе.

Если приглядеться, то заметно, что гайка на конце слегка сплюснута.

Эта деформация и сжимает винт, не давая ему самопроизвольно откручиваться.

На этом сегодняшний короткий ликбез окончен.

Poll #2020982

Open to: All, detailed results viewable to: All. Participants: 148

как рассказик?

View Answers

— —

0(0.0%)

—

0(0.0%)

1(0.7%)

+ —

2(1.5%)

21(15.3%)

+ +

113(82.5%)

и теперь…

View Answers

я с вас фигею, чо удумали

57(28.8%)

с винтами надо проще, а к людям мягше

62(31.3%)

хочу себе такие

50(25. 3%)

только поездом!

10(5.1%)

да уж…

9(4.5%)

хе-хе 🙂

10(5.1%)

Стандартные анкерные гайки

для аэрокосмической отрасли Clarendon SF

Анкерные гайки

Мы предлагаем широкий ассортимент анкерных гаек и плоских гаек, соответствующих различным стандартам и спецификациям, в том числе :

одноушные
двухушковые
0 9009 угловые
прямоугольный
полноразмерный, миниатюрный
фиксированный, плавающий
с замком

Теперь вы можете купить онлайн по адресу

Clarendon Fasttrack:

Имперский

9191919191919.

Style

Part Number

MS Part Number

Size

Floating Anchor Nut

F5000-3

MS21075L3N

10/32 UNF

F5000-4

MS21075L4N

1/4 UNF

F5000-5

—

5/16 UNM

F5000-6

—

3/8

3/8.

Метрическая система

Тип	Номер детали	LN Номер детали	Размер 5 0036 Floating Anchor Nut	FM5000-030	LN29679AM3	M3 (3×0.5)
	FM5000-040	LN29679AM4	M4 (4×0.7)
	FM5000-050	LN29679AM5	M5 (5×0.8)
	FM5000-060	LN29679AM6	M6 (6×1.0)
	FM5000-080	LN29679AM8	M8 (8×1.25)
	ФМ5000-080Ф	—	M8 (8×1.0)
	FM5000-100	—	M10 (10×1.5)
	FM5000-100F	—	M10 (10×1.25)

Имперский

0035

Тип	Номер детали	Номер детали MS	Размер	Fixed Anchor Nut	K1000-3	MS21047L3	10/32 UNF
	K1000-4	MS21047L4	1/4 UNF
	K1000-5	—	5 /16 UNF
	K1000-6	—	3/8 UNF
	K1000-7	—	7/16 UNF

Fixed Anchor Nut

Метрическая система

Style	Part Number	LN Part Number	Size
Fixed Anchor Nut	KM1000-030	LN29671AM3	M3 (3×0. 5)
	KM1000-040	LN29671AM4	M4 (4×0,7)
	KM1000-050	LN29671AM5	M5 (5×0.8)
	KM1000-060	LN29671AM6	M6 (6×1.0)
	KM1000-080	LN29671AM8	M8 (8×1.25)
	KM1000-080F	—	M8 (8×1.0)
	KM1000-100	LN29671AM10	M10 (10×1.5)
	KM1000-100F	LN29671AM10x1.25	М10 (10×1,25)

Имперский

Style	Part Number	MS Part Number	Size
Miniature Floating Anchor Nut	MF5000-3	MS21075L3N	10/32 UNF
	MF5000-4	MS21075L4N	1/4 UNF
	MF5000-5	MS21075L5N	5/16 UNF
