Анкера в бетон виды: Как выбрать анкер для бетона и какой лучше: виды, размеры, как выбрать

Содержание

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Чтобы прочно и надежно закрепить на различных бетонных поверхностях конструкции или предметы, имеющие вес более 50 кг, потребуется применить специальные особо прочные изделия для крепежа, которые называются анкерами для бетона. Их использование также может быть целесообразно и в тех случаях, когда обычные виды креплений невозможно использовать из-за высокой монолитной прочности бетонной поверхности. С помощью анкерного крепежа соединяют элементы фундамента, перекрытия из железобетона, с их помощью устанавливают межкомнатные перегородки и стены. Прочность анкерного соединения настолько высока, что справляется с довольно высокими нагрузками и позволяет выполнить быстрый и высоконадежный узел крепежа.

Особенности

Качественные и технические характеристики такого метиза, как анкер по бетону, регламентируется стандартами ГОСТ. По своему внешнему виду анкер для работ по бетону выглядит как конструкция болта. Изготавливается этот прочный метиз из нержавеющей или высокопрочной стали и может иметь оцинкованное покрытие, защищающее металл от коррозии. Форма анкера похожа на цилиндр, имеющий на одном конце расширенную часть конусовидного типа.

Расширяющуюся часть называют распорной и после того, как анкер устанавливается в подготовленное отверстие, она расширяется, тем самым обеспечивая конструкции плотную посадку в бетонном материале.

Любой анкер устанавливается в заранее подготовленное для него отверстие, которое соответствует диаметру метиза. Анкер после монтажа закрепляется внутри отверстия несколькими способами: он может удерживаться благодаря силе трения, возникающей между элементами крепежа и бетона, а может быть зафиксирован и при помощи клеевого состава, который подается в полость отверстия.

Анкерный крепеж имеет рабочую часть в виде стержня, длина которого варьируется в диапазоне 45-200 мм. На конусовидной части стержня имеется внутренний резьбовой слой, кроме того, конструкция включает в себя и втулку, оснащенную профильными выемками, и крепежную гайку. Устройство анкера объясняется принципом его работы – во время монтажа, когда метиз вкручивают в отверстие, его крепежные элементы расширяются и фиксируют крепление по месту монтажа.

Анкер по бетону может быть применен для различных функций.

Всего различают 2 функциональные разновидности этого метиза.

  • Несущая функция – она заключается в том, чтобы выполнить монтаж изделий или конструкций. Например, состыковать плиты потолочного перекрытия, установить на свои места балки либо колонны, закрепить консольный выступ балкона, организовать монтаж лестничных маршей или площадок, выполнить крепеж инженерных коммуникаций и электрооборудования, а также с бытовой целью повесить к потолку тяжелую конструкцию люстры, кухонные шкафы, вытяжку и так далее. Не менее результативно работают анкерные соединения и по пустотным конструкциям, например, их применяют для фиксации лаг в пустотных либо бетонных полах.
  • Конструктивная функция – ее суть заключается в том, чтобы не допустить смещения элементов конструкции или узла даже в том случае, когда устойчивость, казалось бы, гарантирована их большой собственной массой. Кроме того, анкеры по бетону используются для рихтовки в процессе выполнения строительных работ.

Согласно ГОСТ, анкеры имеют маркировку, состоящую из буквенных и цифровых обозначений.

Первый параметр значений обозначает диаметр рабочего отверстия, второй параметр определяет длину анкера, а третий – размер его нарезной резьбы. Все размеры обозначены в миллиметрах.

Обзор видов

Анкерные соединения применяются не только для плотных бетонированных поверхностей, но и для газобетона, а также для ячеистого бетона в том числе. Классификация анкерных метизов подразделяется по следующим рабочим параметрам.

  • Назначение – различают универсальные, потолочные, рамные и фундаментные металлические метизы. Их можно применять для фиксации бруса, крепления лаг к полу, соединения стеновых панелей.
  • Внешний вид – металлические анкеры могут быть прямой или изогнутой формы с крюком.
  • Тип конструкции – сборные анкера или цельные.
  • Наличие резьбы – гладкий рабочий стержень или с нарезанной резьбой.
  • Для какого типа бетона – для монолита либо пористого материала.
  • Тип фиксирования
    – сквозная фиксация, забивание, закручивание, фиксация клеевым составом.

Прочность крепления зависит от материала, из которого изготовлен метиз. Уровень крепости высокопрочной стали составляет 7,0 и более.

Такой показатель выдерживает очень значительные отвесные нагрузки.

Анкеры по бетону можно разделить на 2 большие группы, связанные с типом их монтажа.

Механические

Анкерные болты этой разновидности монтируются исключительно механическим способом, в зависимости от методики монтажа.

  • Распорный анкер – этот тип метиза имеет в своей конструкции рабочий стержень, а также наконечник и расширяющийся конус с нанесенными на него насечками. В некоторых вариантах анкера стержень с резьбой может быть заменен монтажным кольцом либо крюком, который служит для подвешивания изделий с большим весом. У распорных анкеров по бетону процесс удерживания в отверстии происходит благодаря силе трения расширяющейся части.
    Такие изделия могут быть применимы для плотных бетонных поверхностей. Примечательно, что в случае демонтирования повторно использовать такой метиз уже невозможно.
  • Забивной анкер – длина этих метизов небольшая, стержень имеет резьбу и снабжен расширяющимся конусом. При монтаже конус выполняет расклинивание. В подготовленное отверстие забивается метиз, его расклинивают при помощи кернера, а потом в него вкручивается стержень с нарезанной метрической резьбой. После монтажа крепеж не выступает на рабочей поверхности – он утоплен в отверстии, поэтому такие анкера считаются антивандальными и противопожарными вариантами. Используют забивной анкер по бетону для подвешивания к потолку коробов воздуховодной и вентиляционной системы, монтируют подвесные потолки, инженерные коммуникации.

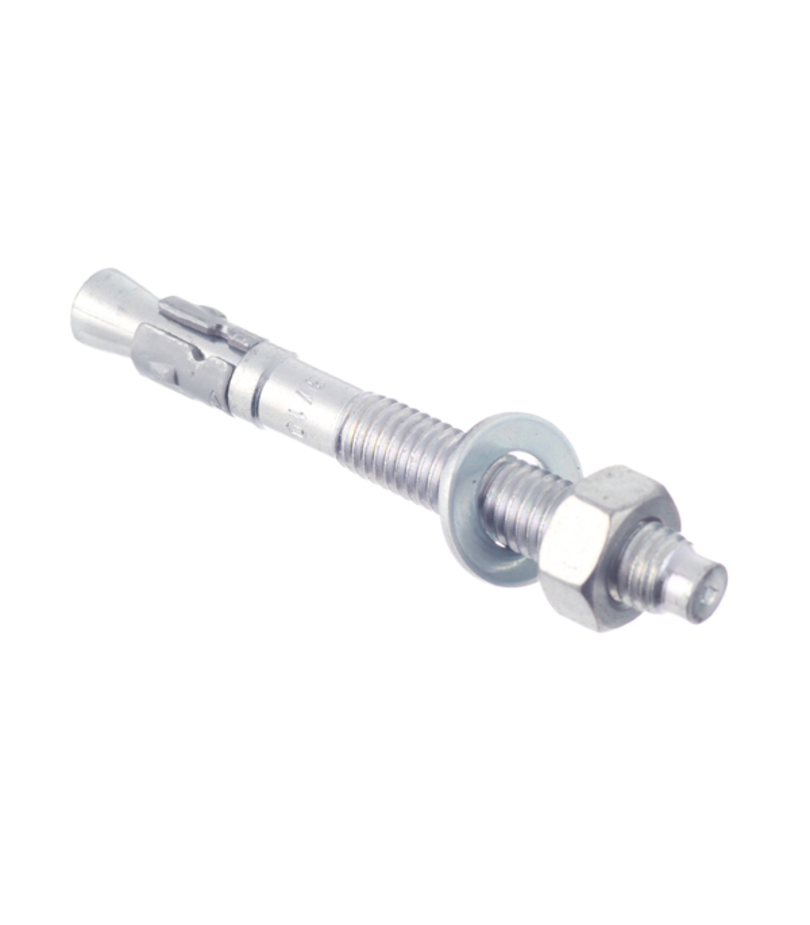

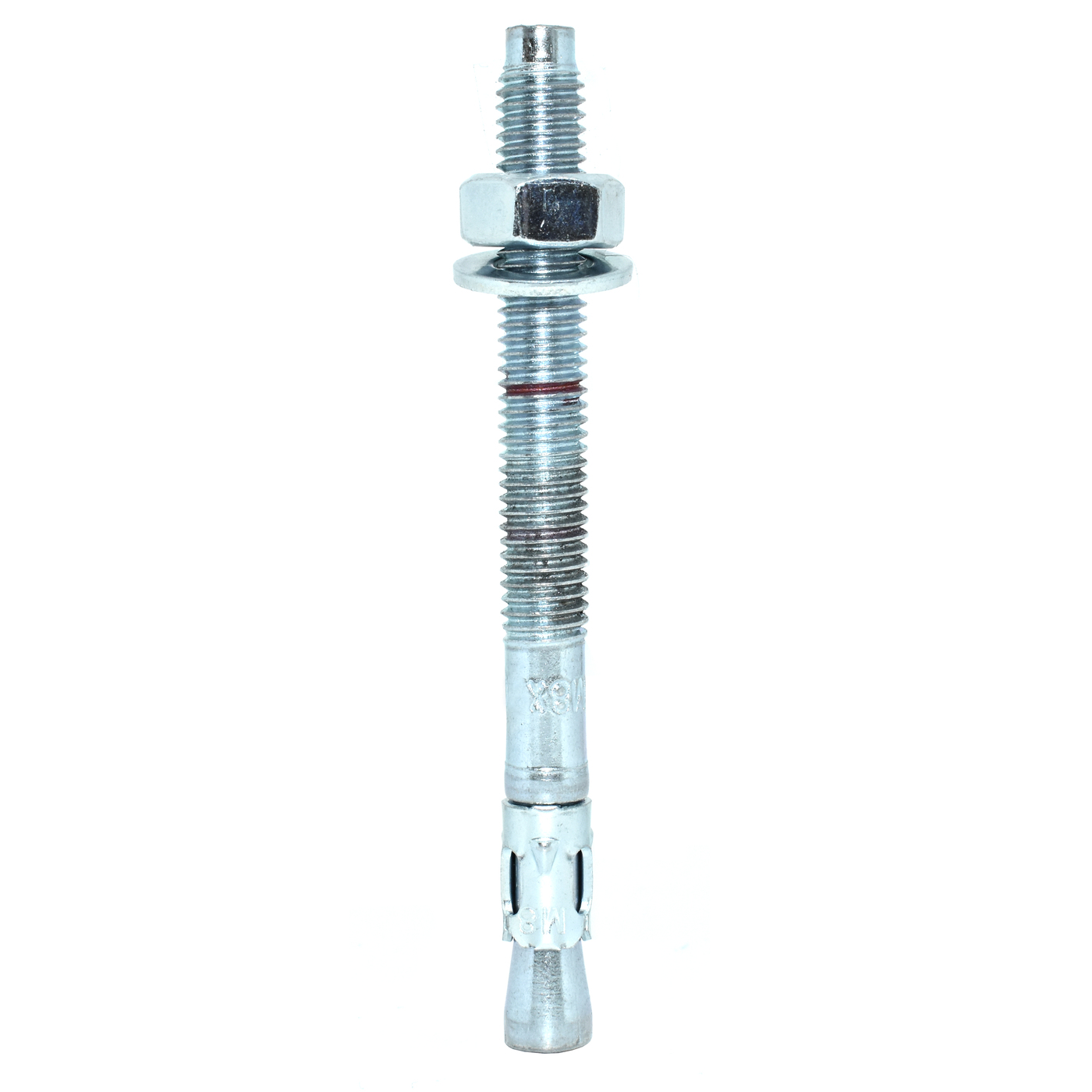

  • Клиновый анкер – рабочая часть стержня с гайкой имеет на хвостовике распорную головку и конусовидный упор. В процессе закручивания гайки наконечник анкера втягивается и тем самым осуществляет подвижность лепестков конуса – они смещаются относительно границ стенового отверстия. Такой метиз лучше применять только для прочных бетонов, применять его на кладке из кирпича или пенобетона нецелесообразно, так как прочность крепления в таком материале достигнута не будет. Повторное применение демонтированного анкера невозможно.

Анкеры механического типа крепления используют для создания надежного типа креплений в плотных бетонных структурах, так как подобного рода метизы требуют глубокого погружения в стеновой поверхности.

Химические

Анкерные болты этой разновидности монтируются при помощи быстро полимеризующегося клеевого состава – именно этот состав и является удерживающим крепежным элементом. В состав клеевого полимера входят искусственные смолы, компоненты цемента, мелкофракционный кварцевый песок в качестве наполнителя и химический отвердитель. После окончания процесса полимеризации рабочая часть анкера в виде основания с резьбой становится посадочным элементом крепления, куда затем вводят болт. Подобная конструкция образует прочное соединение и может быть применима для пористых бетонов с рыхлой структурой, а также для кирпичной кладки, выполненной из кирпичей с пустотами.

Химические анкерные конструкции делятся на 2 типа – ампульные и инъекционные. В ампульном анкере клеящий состав заложен в специальную капсулу, которая разрушается в момент монтажа и выходит в полость отверстия. Инъекционный тип анкера подразумевает наружное введение клея в полость крепления.

Размеры

Маркировка изделий у заводов изготовителей регламентируется требованиями ГОСТ и внутренними стандартами. Несмотря на это, у каждого анкерного метиза есть общая маркировка, которая присутствует абсолютно на всех изделиях. Параметры анкера зависят от того, с каким материалом стеновой поверхности предстоит работать, а также от веса и габаритов конструкции.

Длинные анкерные метизы применяются тогда, когда монтируются элементы, имеющий большой вес.

На анкере указывают его параметры в цифровом обозначении и пишут, какой тип монтажа необходим для выполнения крепежа. Например, обозначение «клиновый 20/200» можно прочитать, как клиновый тип монтажа, диаметр метиза 20 мм, длина 200 мм.

Анкеры химического типа маркируют в зависимости от размера их клеевых капсул. Диаметр капсулы может находиться в диапазоне от 10 до 42 мм. Длина химического анкера бывает 80-360 мм. Если перед вами химический инъекционный анкер, то в его комплекте будет клеевой состав, объем которого зависит от размера метиза и может быть от 150 до 825 мм. Помимо клея, в комплектации вы найдете адаптер и смеситель.

По диаметру и длине анкеры подразделяются на:

  • малые – их диаметр не превышает 8 мм, а длина в пределах 55 мм;
  • средние – их диаметр не превышает 8-12 мм, а длина составляет 55-120 мм;
  • большие – их диаметр равен 24 мм, а длина 220 мм.

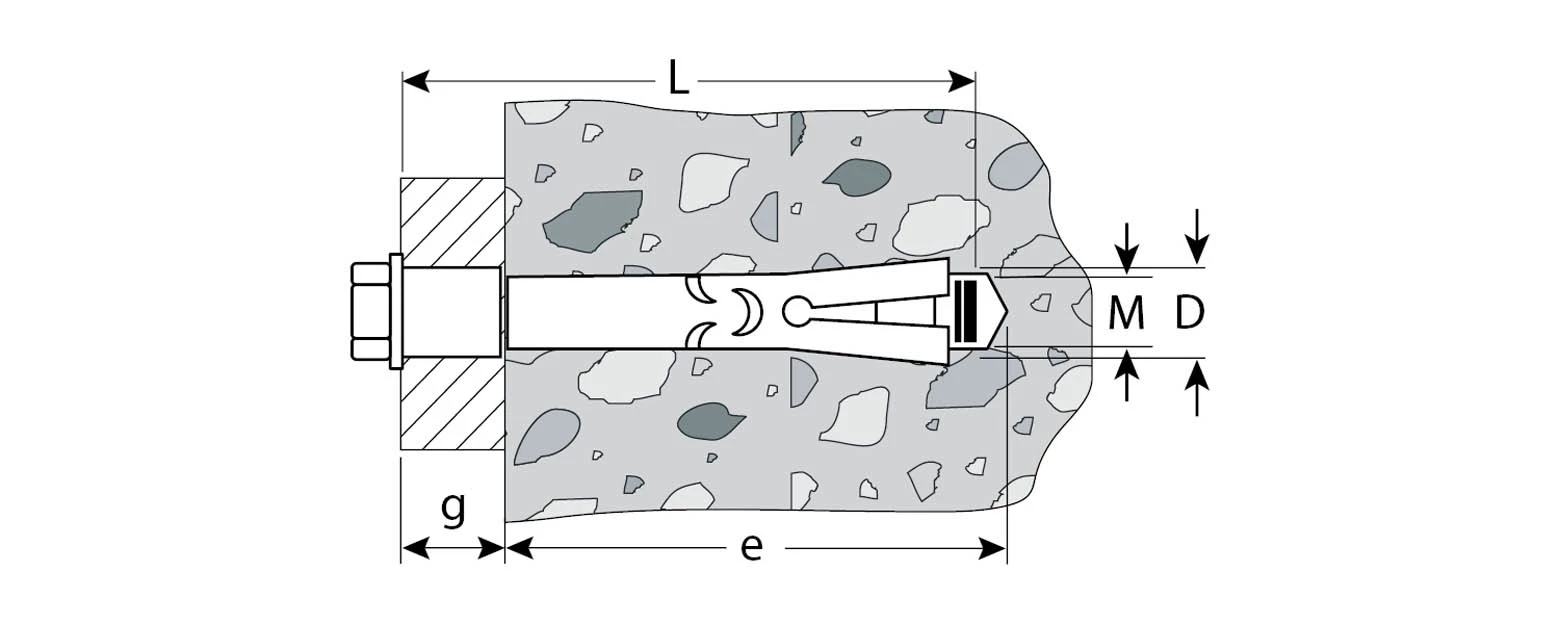

При маркировке анкера можно увидеть 3 параметра, например, М8 10/60-120:

  • буква М и рядом стоящая цифра обозначают диаметр резьбы – например, М8, М10, М12, М20 будут обозначать, что у метиза имеется резьба соответственно 8, 10, 12 или 20 мм;
  • далее следуют цифровые обозначения, указанные через знак дроби – цифра, стоящая слева до знака дроби, обозначает наружный диаметр метиза в мм, он соответствует диаметру сверла, которым нужно сверлить отверстие в стене;
  • цифра, стоящая справа от знака дроби – обозначает длину анкера в мм;
  • цифра, стоящая справа через дефис – это толщина детали.

Чаще всего такие маркировки имеют анкеры по бетону, применяемые для фундаментных работ.

Популярные бренды

Понятие об анкере зародилось в Германии, где первыми эти метизы стали изготавливать в компании Fischer – именно там и находится родина всех современных анкерных крепежей. Сегодня анкерные метизы выпускаются по всему миру, в том числе и в нашей стране.

Данный вид особо прочных креплений может быть представлен в торговых сетях большим ассортиментом, который отличается качеством исполнения и марками производителей.

Среди отечественных производителей анкеров по бетону механического и химического типа креплений наибольшей популярностью пользуются изделия марок «Анкер-НН» и «МКТ». Кроме того, анкеры по бетону выпускают:

  • Прибайкальский завод металлоконструкций;
  • Уральский трубный завод;
  • Раменский завод металлоконструкций;
  • Новосибирский завод металлоконструкций;
  • Компания «Анкер» – г. Владивосток;
  • Компания «Русич»;
  • Компания «КЕРН» – Московская область.

У зарубежных производителей можно выделить такие марки:

  • Fischer – Германия;
  • HILTI – Германия;
  • MUNGO – Швейцария;
  • Sormat – Финляндия;
  • HIMTEX – Великобритания;
  • Superbond – Германия.

Что касается химических анкерных креплений, здесь пальму первенства пользователи отдают маркам Superbond и HILTI.

Крепежные устройства этих производителей могут работать при прямом контакте с водой, а также они не теряют своих качеств в диапазоне от -40 до + 150°C.

Эти производители заявили о себе еще 70 лет назад и успешно занимают довольно большой сегмент рынка благодаря высокому качеству продукции.

Инструкции по использованию

Чтобы выполнить надежное и прочное крепление, прежде чем забить анкер, необходимо выполнить расчет его устойчивости на вырыв из стены под воздействием массы конструкции. Выполнить подобные расчеты можно, если использовать профессиональными таблицами, содержащими технологические характеристики анкерных метизов. Еще одним условием качественного крепежа является то, чтобы его правильно установить. На показатели прочности крепления оказывают влияние не только вес конструкции, но и плотность материала стены. Расстояние отверстия, измеряемого от наружного края вглубь стены, также имеет важное значение, когда выполняется монтаж.

Во время выполнения строительных работ установка анкеров выполняется еще до момента заливки бетона либо после этого, уже на выполненное монолитное основание. При заливке бетона конструкцию анкера требуется закрепить к каркасу из арматуры при помощи сварочного соединения или с использованием вязальной проволоки, после чего уже заливается бетонный состав. Для защиты резьбового соединения его заворачивают в полиэтиленовую пленку. Следующие этапы монтажа выполняются уже после того, как монолитная поверхность полностью затвердеет.

Существуют и другие варианты, как крепить анкер внутри бетонной поверхности. Подготовка посадочного отверстия – прежде чем закрутить в стене анкер, предварительно сверлят отверстие.

Для этого делают разметку, где будут располагаться метизы. Затем с помощью электрической дрели либо перфоратора делают отверстие, которое будет на 10 мм длиннее, чем длина анкера. Что касается диаметра анкера, то он должен совпадать с диаметром сверла.

После того как отверстие будет готово, пыль и осколки материала удаляют с помощью пылесоса. Когда на стене имеется толстый слой отделки, длину отверстия необходимо увеличить на толщину отделки, потому что отделочный слой не является плотной монолитной структурой. При выполнении отверстия, чтобы анкер забить как можно плотнее, диаметр сверла можно взять на 0,5 мм меньше, чем диаметр метиза. Удобнее всего работать в этом случае перфоратором со сверлом, у которого имеется победитовый наконечник.

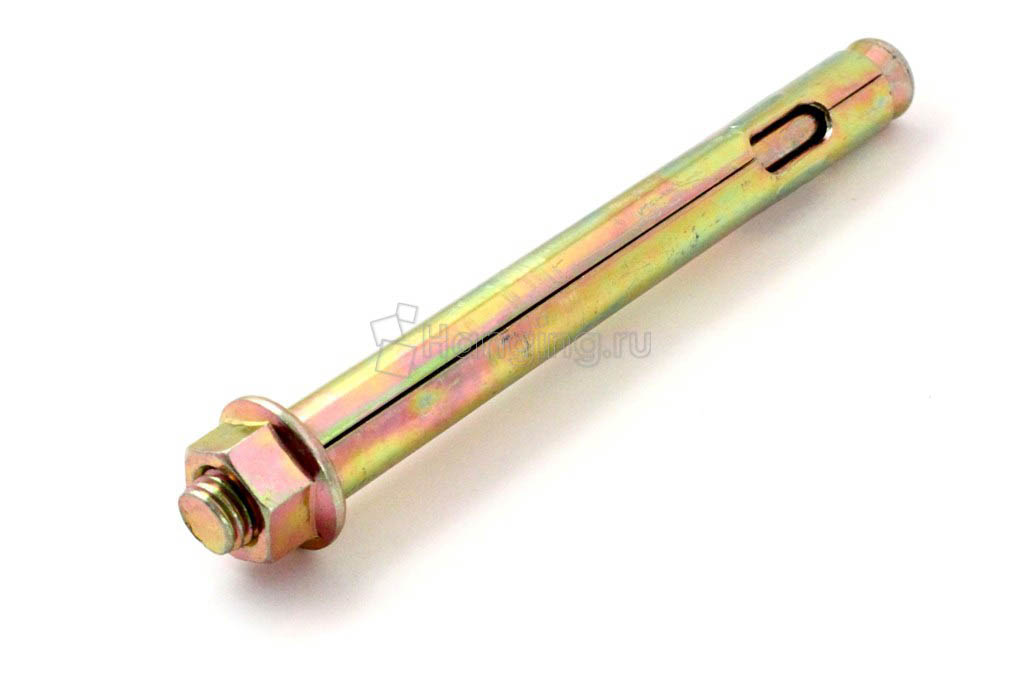

Установка механического типа анкера с гайкой – стержень болта помещают в подготовленное стеновое отверстие и забивают его при помощи молотка, гайку же после этого нужно закручивать с использованием гаечного ключа. Делать это нужно аккуратно, чтобы не испортить наружную часть анкера, где находится резьба. Когда потребуется метиз вытащить из бетонной стены, достаточно будет отвернуть в обратном направлении его гайку.

Если необходимо выполнить подвесной крепеж на вертикальную поверхность, то используют анкеры, снабженные кронштейном в виде крюка вместо гайки. Кронштейн потребуется вкрутить до упора в конструкцию анкера, следя за тем, чтобы головка крюка занимала правильную позицию для подвеса конструкции. Каждый анкер снабжен прилагаемой к нему инструкцией для пользователя. Перед монтажом необходимо ее изучить и узнать, какое количество оборотов кронштейна можно выполнить при монтаже.

Если требуется вкрутить анкер в газобетонную или пенобетонную рыхлую поверхность, то кронштейн нельзя закручивать максимально до упора, так как от такого действия материал стены начнет крошиться.

Установка химического анкера – в метизах такого типа клеящий состав может быть расположен внутри капсулы или в отдельной емкости. Монтаж такого крепления состоит в том, что капсулу размещают в подготовленном отверстии, а после этого вворачивают шпильку или болт анкера. Клей при этом выходит в полость отверстия и начинает полимеризоваться. Необходимо дождаться полной полимеризации, время которой указано в инструкции, прилагаемой к химическому анкеру. Достать анкер из стены после того, как клеевой состав застынет, будет невозможно.

Если клеящий состав расположен в отдельной емкости, то картридж с клеем устанавливают в строительно-монтажный пистолет и, нажимая на спуск, выдавливают содержимое емкости в отверстие, полностью заполняя его. Затем в клеевой состав вкручивают анкерный метиз и дожидаются полной полимеризации состава. После этого на крепление можно вешать подвесную конструкцию.

Что такое анкерный болт, смотрите далее.

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

  • размер изделия;
  • форма;
  • наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

  • кирпич;
  • древесину;
  • гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

  • забивные;
  • рамные;
  • распорные;
  • клиновые;
  • с кольцом;
  • болт с крючком;
  • шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

  • латунь;
  • нержавеющая сталь;
  • алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя — не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, — это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

  • размер резьбы;
  • диаметр;
  • общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

  • вырывающая сила — от 10,5 до 18,3 kH;
  • изгибающий момент — от 5,2 до 25,7 Hm;
  • крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.


Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

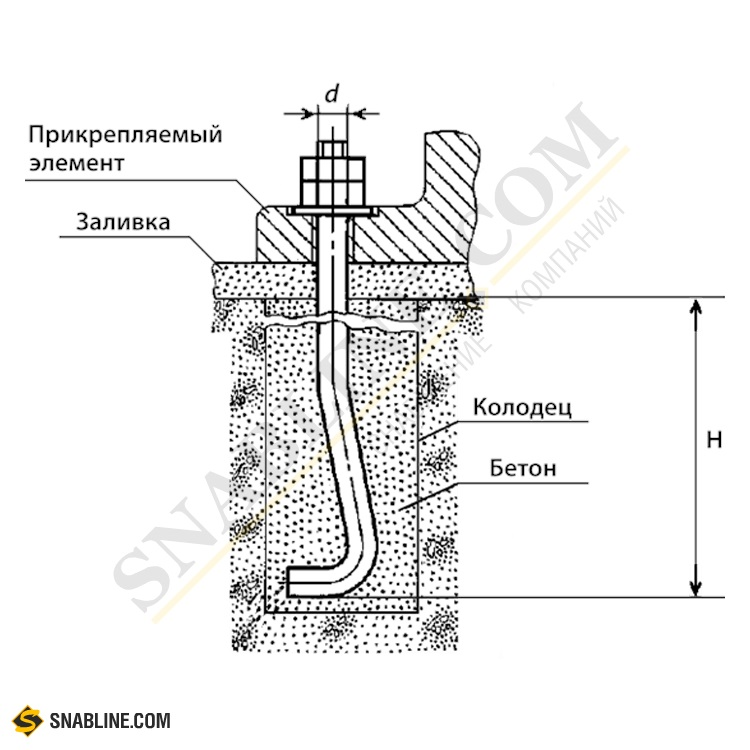

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

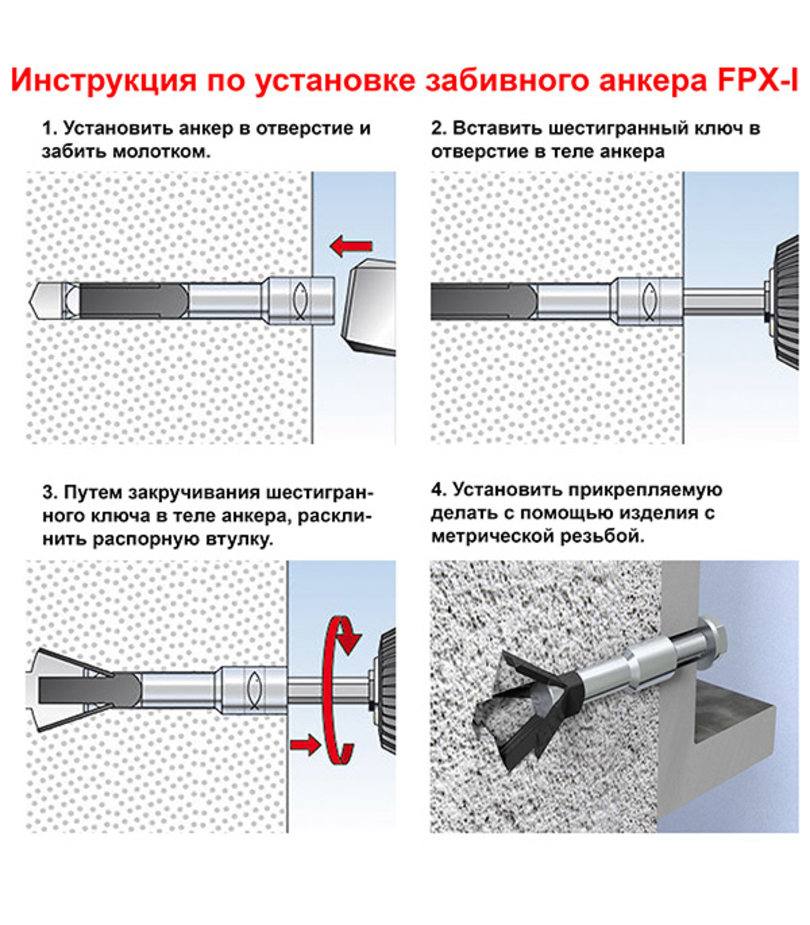

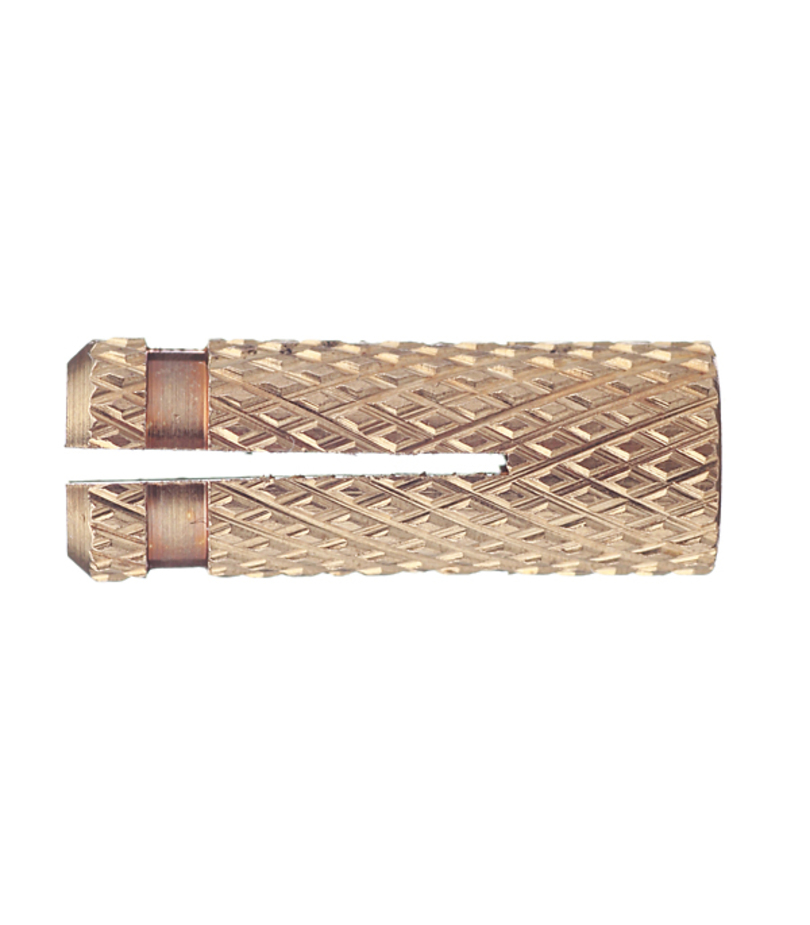

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

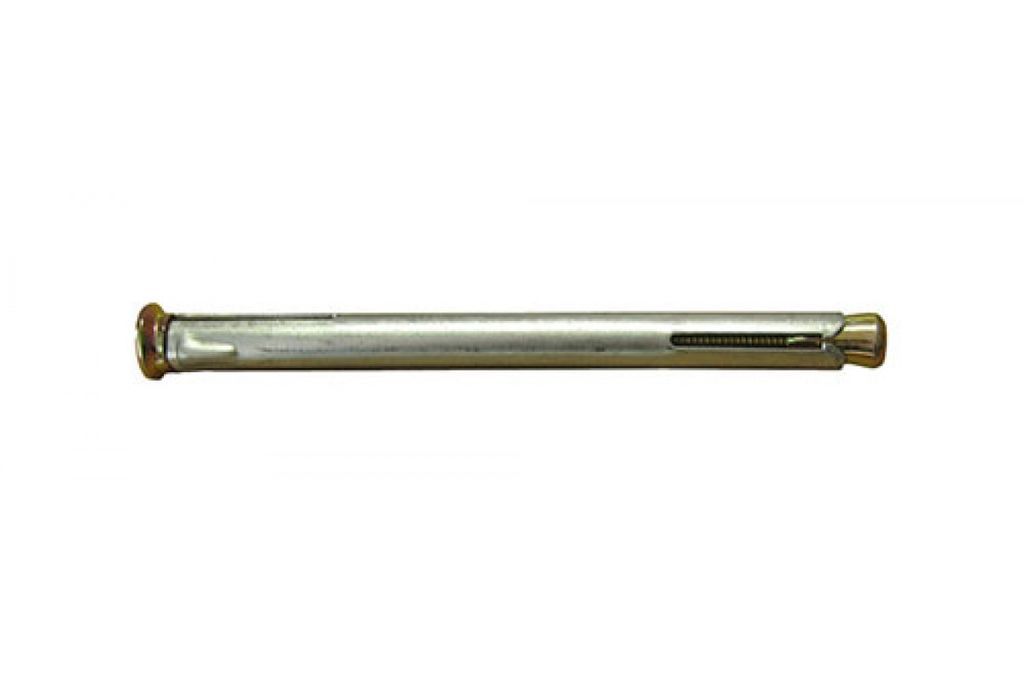

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

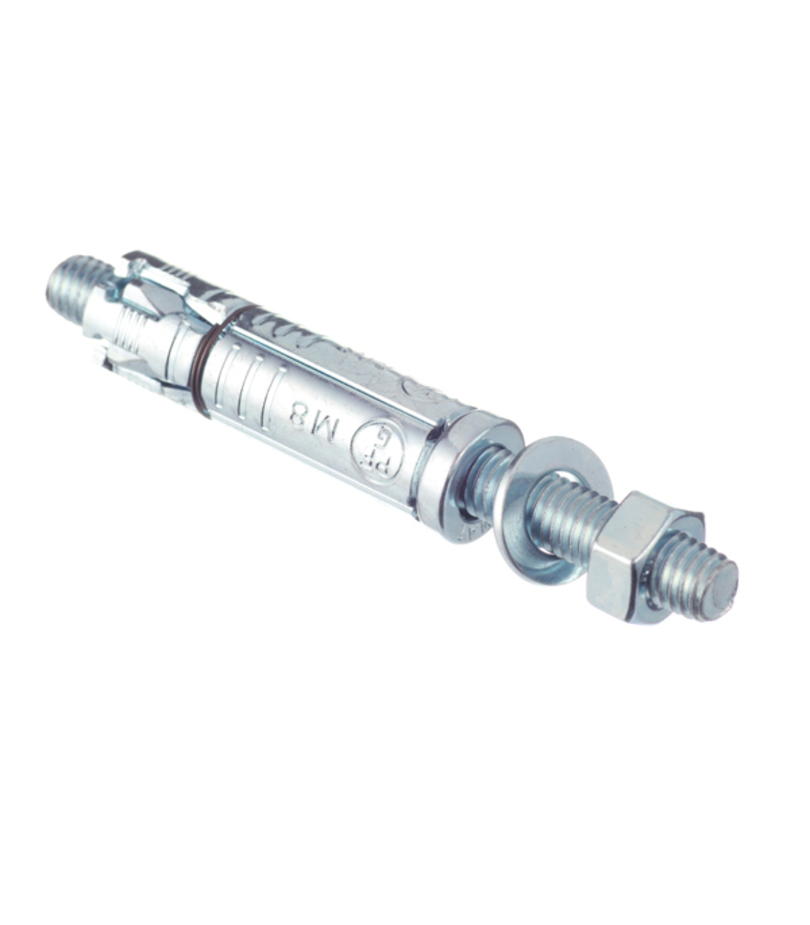

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента — сложность демонтажа.

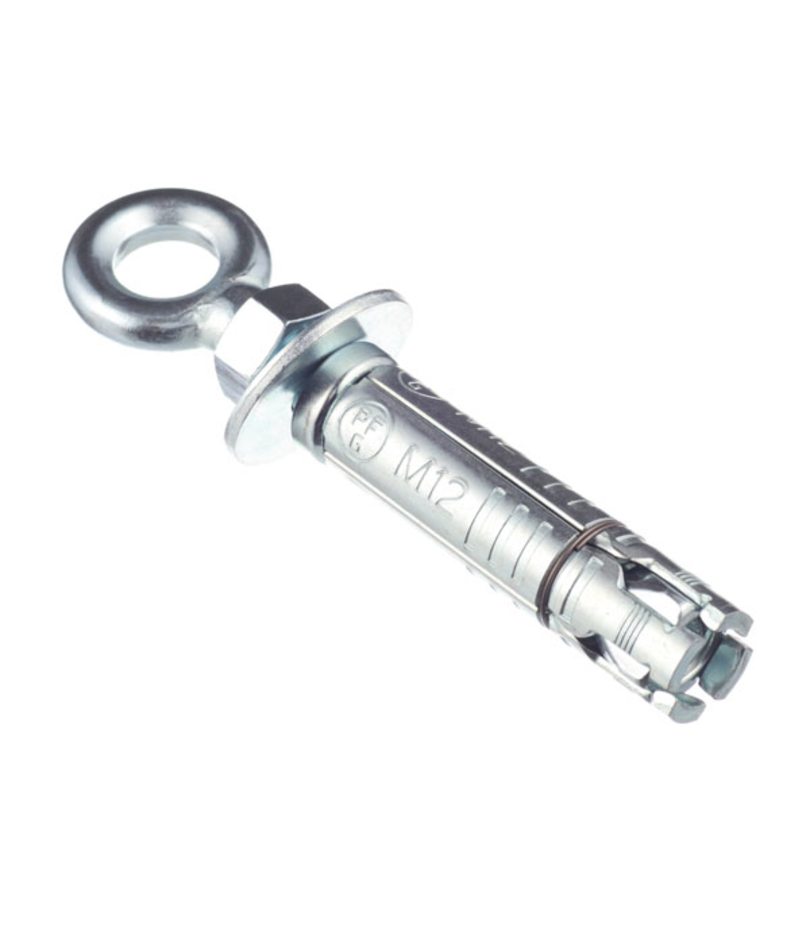

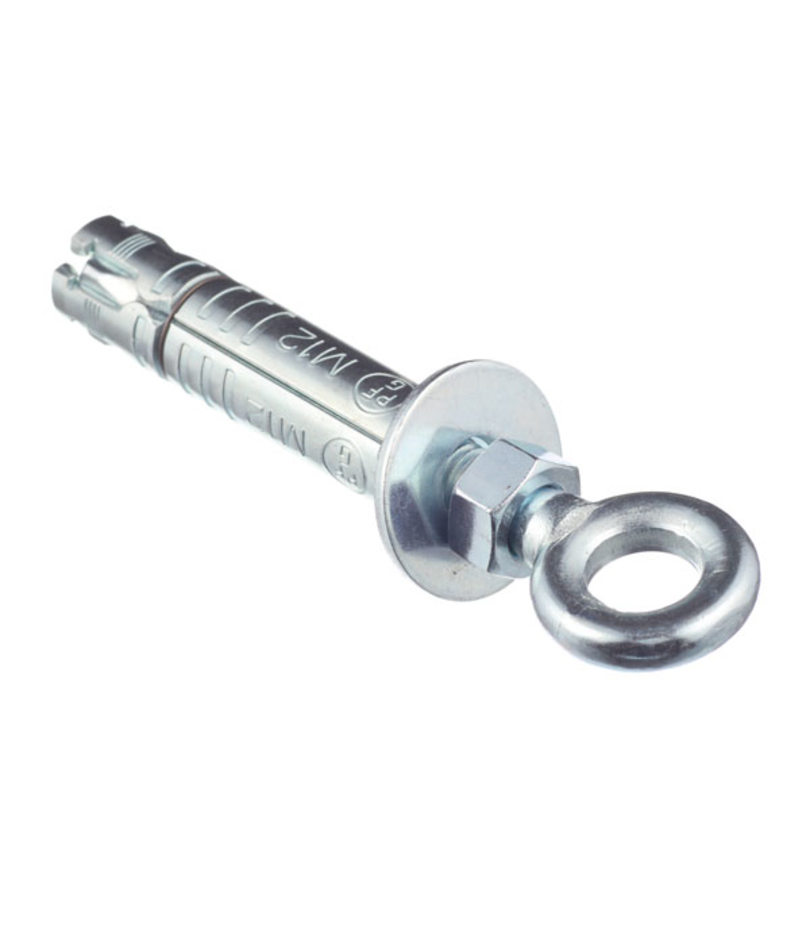

Анкер с кольцом. Кольцо такого крепежа — это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

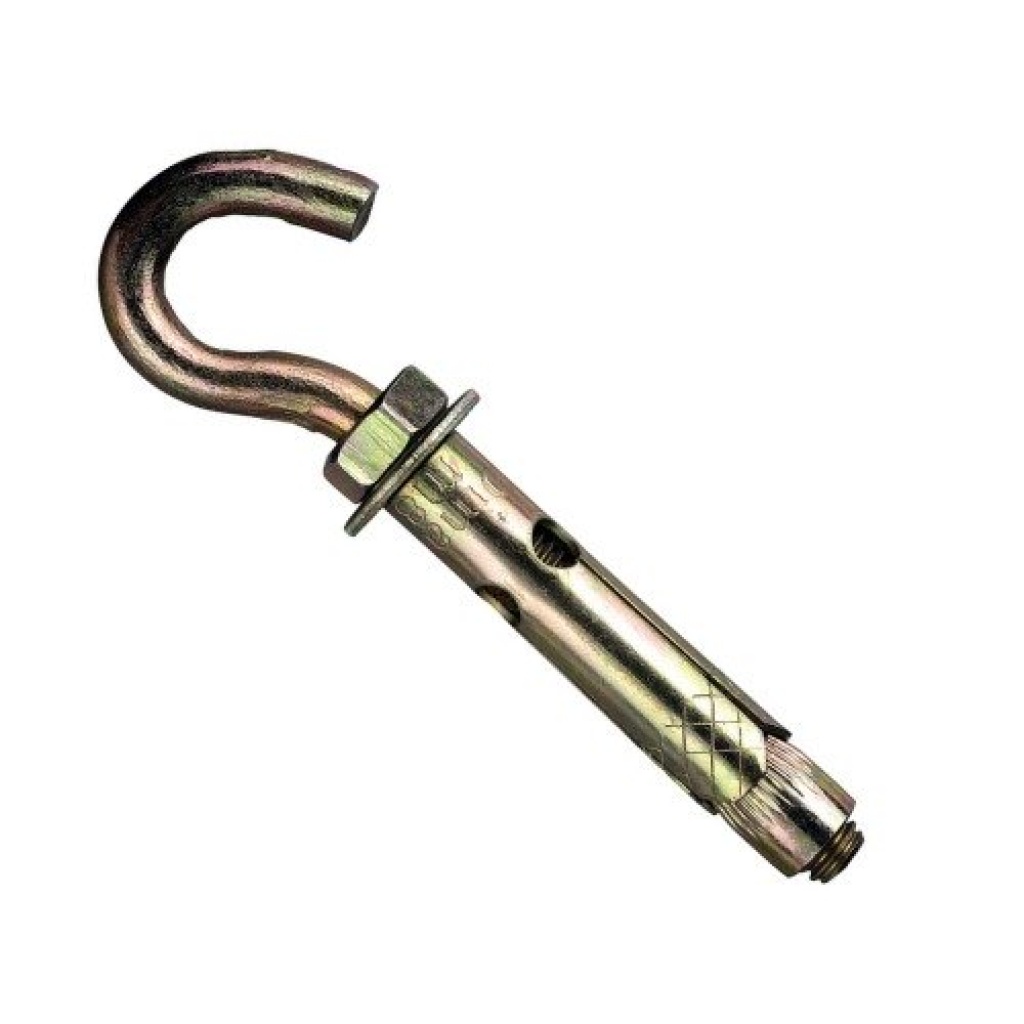

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

  • колонн и опорных столбов;
  • рамы с большим удельным весом;
  • ограждения для балконов и лестниц;
  • демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край — режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента — общая длина и диаметр резьбы — обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

  • пробойники;
  • АТР-клипы;
  • шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

Обзор анкеров для оснований из бетона и камня

Рассмотрим виды крепежных деталей анкерного типа, применяемых в таких прочных основаниях, как бетон и природный/натуральный камень.

Смысл применения анкерного болта, образно говоря, звучит так: «поставить на якорь». Сформированное сопряжение можно разобрать лишь одним способом: крепление вырывается совместно с частью материала основы. Компонентам данного метиза присущи следующие особенности:

Во время закручивания болта, коническая гайка как-бы втягивается вовнутрь муфты, из-за чего та деформируется. Такое конструктивное решение упрочняет соединение при воздействии нагрузки на вырыв. Под вырывом анкера понимается:

  • наступление полного невосстановимого разрушения соединения. Обычно наблюдается, когда сопряжение осуществляется вблизи от края бетонной основы;
  • частичный вылет конусообразной упорной гайки либо болта не сопровождается разрушением конструкции.

Величина минимально допустимой силы вырыва анкерного болта в бетонном основании колеблется в диапазоне 10,5 кН…18,3 кН. Допустимое значение изгибающего момента по отношению к оси резьбового стержня составляет: min5,2 Нм; max 27,7 Нм.

Установка крепления данного вида осуществляется методом сквозного монтажа.

Анкер-шпилька

Конструктивными элементами этого крепежа являются резьбовой стержень и муфта распорного типа. В комплект поставки анкер-шпильки входят также гайка и плоская шайба с соответствующими диаметрами.

Процедура монтажа включает следующие этапы:

  • сверление отверстия в бетонной основе;
  •  удаление из него образовавшихся частиц;
  • забивание анкер-шпильки в подготовленное к монтажу отверстие.

Фиксируется данный крепеж в отверстии во время закручивания гайки при одновременном удерживании подвешиваемой конструкции. И здесь затягивать гайку нужно, применяя динамометрический ключ, с усилием, указанным производителем.

Современная металлургическая промышленность производит анкер-шпильку в относительно широком диапазоне диаметров метрической резьбы – начиная от M6 и заканчивая M24. Впечатляют также предельные значения длины этого метиза – min 40 мм; max 300 мм. Такой разброс размерных характеристик предоставляет возможность закрепления элементов, толщина которых составляет минимум 5, а максимум – 130 миллиметров.

Характерные нагрузки в бетоне C20/C25 представлены в табличной форме

Диаметр

Нагрузка, кН

На срез

На вырыв

6,0

7,20

7,80

8,0

13,30

12,50

10,0

19,20

20,30

12,0

27,20

24. 20

16,0

50,10

38,80

20,0

74,0

40,0

24,0

98,10

56,0

Метод установки анкер-шпильки – сквозной монтаж.

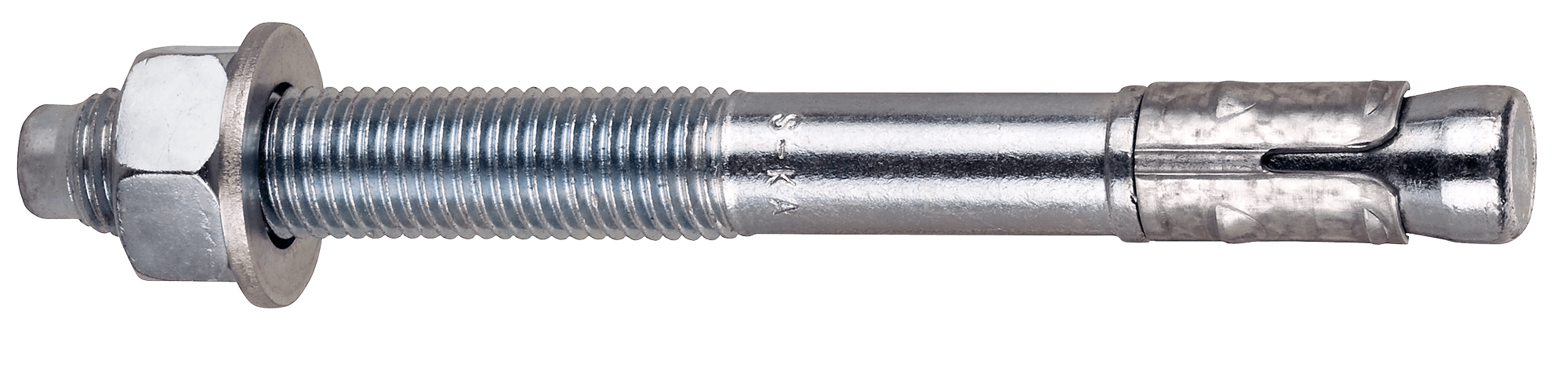

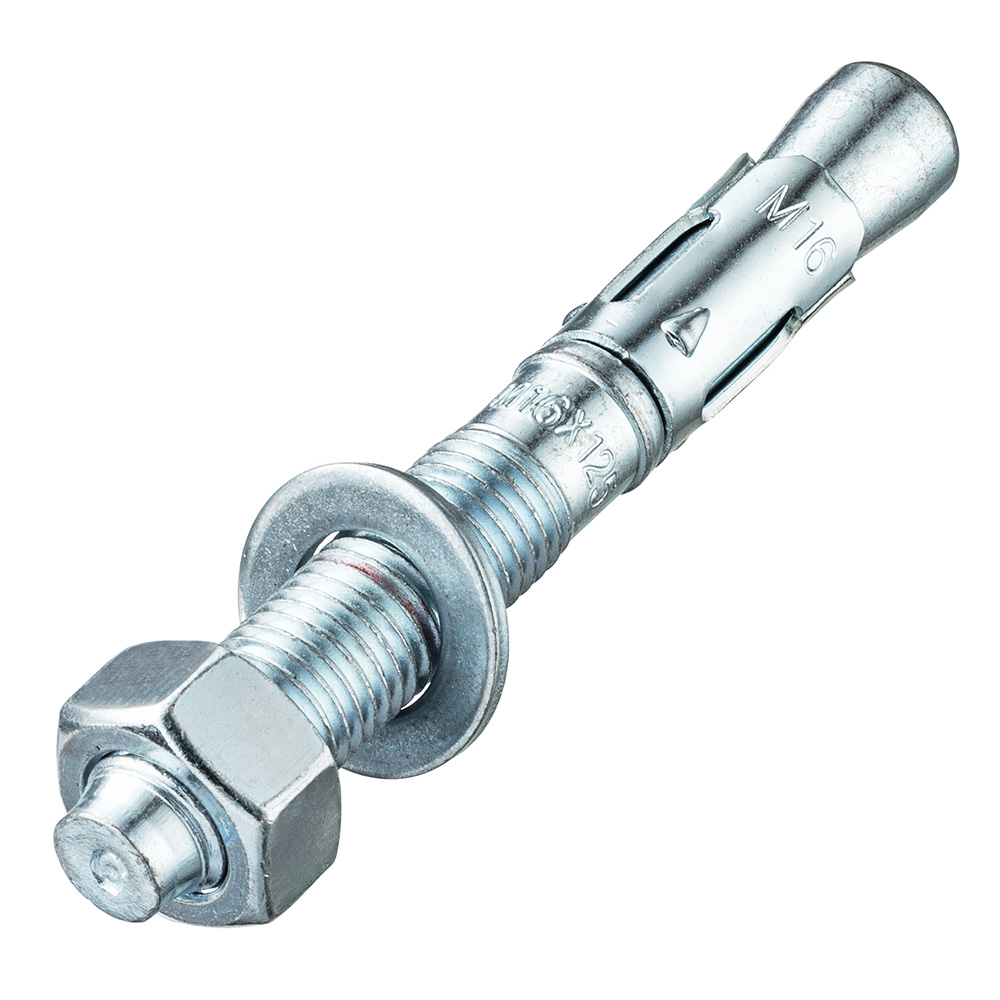

Анкер клиновой

Данный вид анкерного крепления получил наибольшее распространение в строительной сфере. Выполнен этот метиз в виде резьбового стержня с конусообразным хвостовиком. На последний элемент одевается распорная муфта. Чтобы установить анкер клиновой, предварительно высверливается отверстие с определенными диаметром и глубиной. Конический хвостовик во время навинчивания гайки оказывает воздействие на муфту. А та за счет силы распора надежно удерживает всю крепежную деталь в отверстии.

Выпускается анкер клиновой с шестью типоразмерами метрической резьбы. Важные технические характеристики, соответствующие каждой позиции данного параметра, приведены ниже в табличной форме. Размеры указаны в миллиметрах.

Диаметр резьбы

Мин. вырывная сила, кН, пределы

Диаметр отверстия для анкера

Толщина закрепляемого объекта

Глубина анкеровки

Длина анкера

Номинальная масса 1000 штук, кг

M6

1,4…3,2

6,0

5,0…60,0

35,0

40…95

10,19…19,32

M8

1,6…3,3

8,0

10,0…80,0

40,0

50…120

22,38…42,6

M10

4,0…5,0

10,0

20,0…75,0

45,0

65…120

46…73,4

M12

6,0

12,0

45,0…95,0

55,0

100…150

93,85…128,9

M16

7,5…9,4

16,0

45,0…160,0

60,0

105…220

202…340,25

M20

12,3

20,0

50,0…225,0

75,0

125…300

336…718,75

Стандартизация даже на международном рынке рабочих параметров клиновых анкеров не проводилась. Поэтому их физические свойства во многом определяются технологией, применяемой каждым конкретным предприятием-производителем. Касается это, в том числе, нагрузок на вырыв и на срез. Для конкретики приведем пример данных характеристик, присущих клиновым анкерам от финской компании SORMAT, установленных в сжатой зоне бетона C20/C25. Единица измерения – килоньютоны.

Диаметр резьбы

Нагрузка на срез

Нагрузка на вырыв

M6

2,0…2,5

1,0…1,7

M8

3,4…5,7

3,3…3,6

M10

3,8…10,3

3,5…6,3

M12

6,4…9,6…13,1

6,4…7,9

M16

10,0…21,8…25,1

9,9…16,7

M20

27,7

19,8

Устанавливаются эти изделия методом сквозного монтажа.

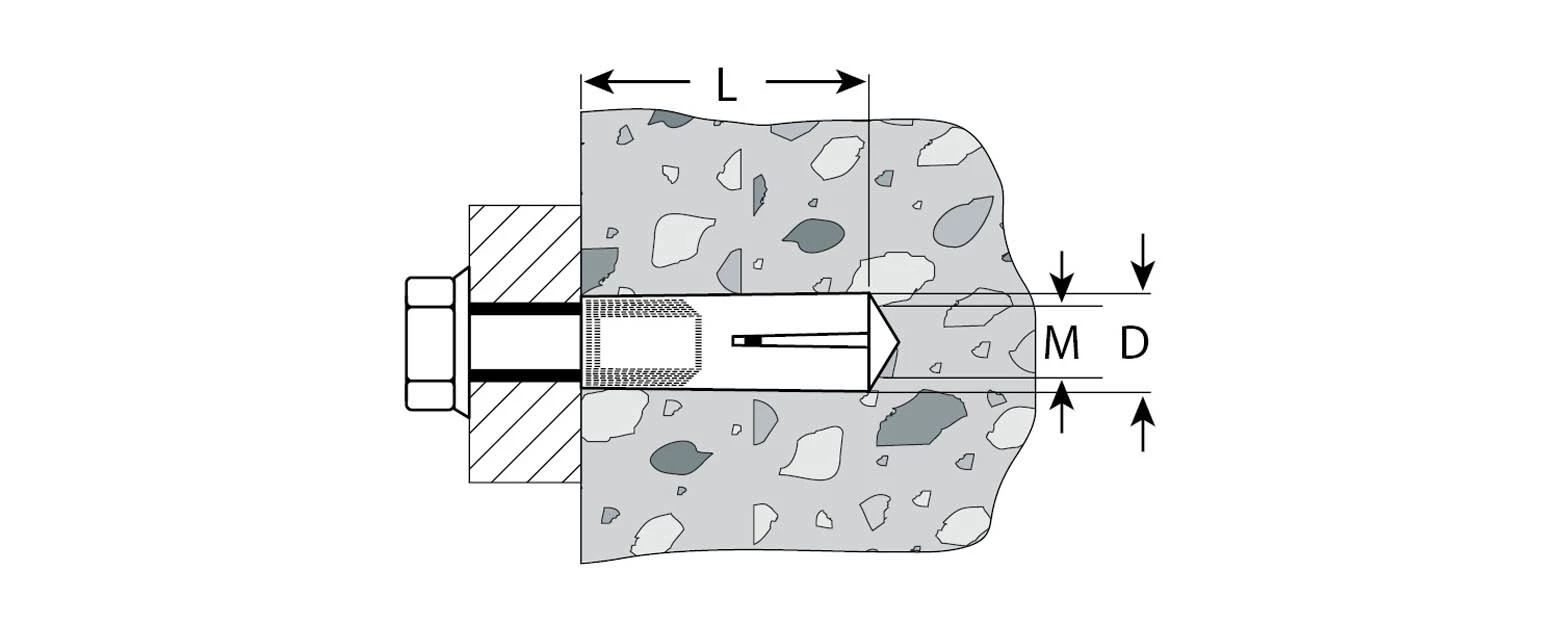

Анкер забивной

Конструктивное исполнение анкера забивного включает следующие компоненты:

  • металлическая втулка с прорезями;
  • распорный элемент. Он находится внутри еще одной втулки.

Внутренняя резьба выполнена в форме конуса. Технологические прорези необходимы для образования лепестков, которые во время забивания в анкер распорного компонента выполняют функцию распорок. Именно они удерживают данный крепеж в отверстии во время эксплуатации.

Технические характеристики наиболее ходовых номенклатурных позиций анкера забивного представлены в таблице. Единица измерения – миллиметры.

Размер

M20/25×80

M16/20×65

M12/16×50

M10/12×40

M8/10×30

M6/8×25

Длина анкера

80,0

65,0

50,0

40,0

30,0

25,0

Глубина ввинчивания

20…33

16…25

12…19

10…15

8…13

6…11

Диаметр отверстия

25

20

16

12

10

8

Длина резьбы

33

25

19

15

13

11

Метрическая резьба

M20

M16

M12

M10

M8

M6

Глубина анкеровки равна длине изделия.

Характеристики сопротивляемости анкера забивного указаны ниже.

Типоразмер

Бетон B20 без трещин

Расчетное усилие

на срез, кН

На вырыв, кН

M20

33,6

24,0

M16

21,1

7,6

M12

12,3

9,9

M10

6,9

7,1

M8

5,5

4,6

M6

4,1

3,0

Установка данного изделия осуществляется методом предварительного монтажа.

Заключение

Выбирая металлический анкер, нужно принимать во внимание его степень стойкости к внешним воздействиям. Очень часто производитель в каталоге на подобную продукцию указывает предельную (читай, разрушающую) нагрузку. А, чтобы рассчитать допустимую, нужно величину этого параметра разделить на т.н. коэффициент безопасности. Как показывает практика он должен быть больше цифры 3.

виды, характеристики, технология монтажа, цены

Монтаж тяжелых конструкций к пустотелым основаниям – вечная проблема для хозяев кирпичных, пено- и газобетонных строений. Анкер – двухкомпонентный состав, обеспечивающий надежное сцепление основания (бетона), металлического крепежа, устанавливаемой системы. После прохождения процессов адгезии и когезии соединение способно выдерживать высокие статические и динамические нагрузки на срез, сжатие, растяжение. Благодаря более равномерному распределению воздействия инерционных сил, смесь пригодна для ячеистого бетона. Наиболее известные производители: Хилти, Фишер, Мунго, Сормат.

Оглавление:

  1. Классификация фиксаторов
  2. Технические парамеры
  3. Технология монтажа своими руками
  4. Расценки

Виды анкеров

Основная классификация:

  • Химический состав.
  • Вид емкости.
  • Технические характеристики.

Каждый производитель, выпускающий патентованную продукцию, проводит инновационные разработки. Предприятия с положительной репутацией используют собственные двухкомпонентные смеси на основе химических смол:

  • Полиэстеровые (полиэфирные) – Fischer, Sormat, Mungo.
  • Эпоксидные – Фишер, Сормат, Хилти.
  • Эпоксиакрилатные – Mungo.
  • Винилэфирные (винилэстер) – Фишер, Sormat, Мунго.
  • Метакрилатные – HILTI.

О стандартных металлических креплениях читайте в обзоре Анкера для бетонных поверхностей.

В качестве отвердителя смол выступают химические составы, регулирующие скорость твердения, пластичность получаемого вещества. Наполнители – цемент, песок позволяют создать материал, обладающий температурным расширением, приближенным к характеристике бетонной стены.

Виды емкостей анкеров

В зависимости от количества монтажных работ используют варианты различного объема:

1. Капсулы – стеклянные или ПВХ ампулы с разделенной полостью для компонентов: смола, отвердитель. Особенности применения:

    •  Объем химической смеси позволяет закрепить один болт в бетонную поверхность.
    •  На упаковке указаны оптимальные размеры.
    •  После введения в просверленное отверстие стального закладного нарушается целостность капсулы, происходит смешивание и отвердение ингредиентов.
    •  С экономической точки зрения целесообразно использовать, если в планах крепить незначительное количество элементов.
    • Комплекты, состоящие из капсулы и резьбовой шпильки, облегчают выбор закладных элементов.

2. Картриджи – инъекционные составы объемом от 100 до 1500 мл. Особенности такого анкера:

  • Смола и отвердитель содержатся в тубе, разделенной герметичной перегородкой, либо находятся в двух скрепленных между собой емкостях.
  • В стоимость включены одна или две насадки-миксеры, в полости которых происходит перемешивание компонентов до однородной массы.
  • Анкеры HILTI дополнительно комплектуются удлинительной трубкой для заполнения глубоких отверстий.
  • Для выполнения инъектирования необходимо применение дозатора (пистолет) механического, пневматического, электрического (аккумуляторного) действия.
  • Использование смесей в больших емкостях выгодно при выполнении профессиональных строительных работ.
  • Смена дозатора позволит продолжить работы после многочасового перерыва.

Технические характеристики

Величины, определяющие условия эксплуатации систем на основе химических составов:

  • Материал основания – бетонные поверхности с различными пористостью, прочностью, степенями нагрузки и деформации.
  • Допустимый диапазон температуры бетона, картриджа – промежуток, в котором гибридный анкер и его компоненты сохраняют функциональность.
  • Минимальная и максимальная глубина – диапазон, который обеспечит равномерное распределение динамических, весовых нагрузок.
  • Время отверждения.
  • Рекомендуемые фирменные крепежы.
АнкерПроизво-дительХарактеристики бетона, прочностьТемпе-ратура бетона, °CГлубина анкеровки, ммВремя отверж-дения, часКрепеж
FIS VW 300 TФишерНерастянутый, ячеистый, пустотелый, пенобетон, прочность С12-С60.-15 ‒ +2070 ‒ 1750.5 ‒ 12Шпилька FIS A, с внутренней резьбой RG MI, гильза сетчатая FIS H.
HIT-ICEHiltiСухой, водонасыщенный, без трещин. С20-С60.-23 ‒ +3260 ‒ 4800.5 ‒ 36Шпилька HAS, HAS-R, HAS-HCR.

Технология установки анкера

Этапы и нюансы монтажа:

1. Разметка поверхности бетона под шпуры согласно размерам, указанным в строительной спецификации.

2. Бурение. Разница диаметров резьбового крепления и бура ‒ 2 мм.

3. Удаление цементной пыли. Отверстие очищают поочередно, в несколько приемов компрессором или ручным насосом, ершиком. Промывание допускается при использовании химических составов для влагонасыщенных бетонов.

4. Капсульный анкер вводится в полость. Применение инъекций для бетона имеет особенности:

  • Вставить картридж в выпрессовочный пистолет.
  • Выдавить порцию на любую поверхность.
  • Убедившись в однородности массы, заполнить шпур в бетоне на 2/3 размера отверстия двухкомпонентным раствором. Для глубоких шпуров применять удлинительные трубки или втулки.

5. Установка резьбовых элементов с помощью дрели, вручную до упора. Монтаж шпилек большего размера осуществлять с кондуктором. Дополнительно в качестве закладных используются:

    • Арматура.
    • Втулка с внутренней резьбой, позволяющая фиксировать болт.
    • Сетчатые гильзы для стен из кирпича и ячеистого бетона.

6. Часть клеевого состава при достаточном заполнении отверстия должна выступить на поверхность бетона. В противном случае шпильку необходимо удалить, дополнительно ввести инъекционную массу, повторить установку резьбового крепления.

7. Закрепить, обеспечить неподвижность соединения до застывания клеевой массы.

Стоимость химического анкера

ПроизводительНаименованиеСостав, температурный режим, °CОбъем, млЦена, рубли
HiltiHIT-RE 100/330Эпоксидный

-40 ‒ +70

3301700
HIT-HY 200-A 330Уретан-метаакрилат

-40 ‒ +120

0.33 л2980
HIT-MM PLUSУретан-метаакрилат

-40 ‒ +50

330710
Капсула HVU M8X80Уретан-метаакрилат

-40 ‒ +72

138






Фишер

FIS HB 150 CВинилстер

-5 ‒ +40

Подводное применение

1451012
FIS PM 360 SВинилэфир

-5 ‒ +40

3601650
Капсула

FHB II-P M8х60

Винилэстер

-5 ‒ +20

Купить химический вариант анкера марок Хилти, Фишер можно в строительных или интернет-магазинах. Цены в таблице указаны от производителя. Расхождение стоимости болтов и двухкомпонентных составов для бетона в торговых точках варьируется от 10 до 40 % в большую сторону.




Классификация, применение и особенности монтажа анкерной техники



Крепежные изделия играют существенную роль для монтажа и строительных работ. Они помогают в создании любого вида конструкций. С анкерами сборка становится проще, и их применение даёт возможность плотно скрепить сложные детали. Эти соединительные части предназначены для соединения элементов из бетона, пенно — и газобетона, камня, кирпича и других строительных материалов.






Виды анкерных элементов. Классификация



  • Техника введения анкера в основу; забивочные, лепестковые, винтовые, бурильные
  • По признакам заделки места крепежа; с бурением, с расширением, трубчатые
  • По конструкционным признакам основного элемента; цилиндрические, стержневые, из проволочных прядей
  • По срокам эксплуатации; временные и постоянные



 Виды



  • Анкерный болт. Представляет собой стержень от 45 до 200 мм длинной,  состоящий из легированной стали (09Г2С-6). Покрыт, как правило желтым и белым цинком. Анкерный болт универсален и надежен. Используется при работе практически с любым материалом. Это может быть камень, бетон, кирпич.
  • Анкерный болт с гайкой. Этот механизм служит для успешного закрепления элементов из камня и бетона. Он особо надежен, так как имеет особую резьбу, изготовлен из стали и покрыт цинком.
  • Анкеры с усиленным распиранием. Среди них выделяются виды с кольцом, полукольцом. Их применяют для деталей, имеющих значительный вес. Также успешное и эффективное применение они нашли в монтаже изделий из бетона и камня.
  • Потолочные анкеры. Необходимы при строительстве, соединении железобетонных сооружений.
  • Двухраспорные анкеры. Есть выбор с кольцом, крючком. Они служат для устойчивого монтажа изделий в бетон.
  • Анкер клиновой. Применяется в строительно-монтажных работах, балочных перекрытиях, ограждениях.
  • Забиваемые анкеры. Тело этой детали имеет противоскользящие насечки.
  • Другой тип крепёжных элементов – с качельными крюками. Они необходимы для дополнительного завинчивания, а также для создания подвесных систем.
  • Фасадный анкер. Состоит из металлического болта и пластикового дюбеля. Предназначен для крепления фасадных элементов.





Особенности монтажа



Надежность крепления зависит от правильности монтажа. Разберем основные этапы монтажа на примере установки распорного изделия:

  • В конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  • Используя ершик и пылесос, внутреннюю часть отверстия нужно тщательно очистить от строительной пыли и кусочков строительного материала.
  • Крепежное изделие необходимо вставить в подготовленное отверстие. Следует помнить, что распорное изделие должно входить в отверстие с некоторым натягом, только тогда монтаж будет правильным.
  • После того как крепеж вставлен в отверстие, нужно выполнить разжимание его распорной втулки. Выполняется такая процедура путем затягивания резьбового элемента, который разожмет втулку, воздействуя на нее изнутри.

Виды анкеров для бетона — выбор размера болта и особенности применения


Анкерный болт незаменим для крепления тяжелых бетонных конструкций, таких как фундаменты, плиты перекрытия, стены и перегородки. На фото анкера представлены его составные части:
  • внутренний болт;
  • коническая гайка;
  • корпус.

Принцип работы эффективен: по мере вкручивания специальный крепежный элемент расширяет метиз и обеспечивает надежную фиксацию необходимой конструкции.

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.

При выборе надежного соединения необходимо обратить внимание на следующее:

  • модель и расположение конструкции;
  • условия эксплуатации;
  • тип крепления;
  • параметры;
  • результаты расчета нагрузки (не допустимо превышение 25% от нагрузки, указанной в ГОСТ).


Описание и свойства анкерного болта

Распорная система в герое статьи именуется втулкой. В нее входит болт. При ввинчивании крепежа муфта деформируется. Это залог крепкой стыковки. Не зря анкеры удерживают то, что не по силам обычным болтам. В «мертвой хватке» усовершенствованных креплений участвуют 3 силы:

  • Склеивания. Этот принцип еще именуют замоноличиванием. Там, где анкерный болт соприкасается с монолитом, возникает касательное напряжение. Оно компенсирует ложащиеся на крепеж нагрузки.
  • Трения. Оно так же возникает при соприкосновении болта с основанием при условии наличия распора. Его обеспечивает цанга из металла или пластиковый дюбель. Последний – вариация втулки из полимерного материала. Цанга из металла тоже способна пружинить, поскольку имеет разрезы. Давление на втулку заставляет прорези сужаться. Трение болта с основой передает на нее нагрузку, изначально приходившуюся на крепеж.
  • Упора. Эта сила действует на глубине анкеровки. Втулка от давления окружающего материала деформируется, надежно обхватывая болт. Сопротивление основы смятию или излому становится той самой силой упора, снимающей нагрузку с крепежки.

В большинстве случаев крепление анкерными болтами основывается на 2-ух или 3-ех рабочих силах. Если нагрузка, приходящаяся на «якорь» больше, снимаемой с него, начинают действовать силы разрушения:

— Срез. Формируется на границе крепления основания анкера. Происходит сдвиг, переламывающий болт.

— Вырыв анкера. В отличие от среза может быть частичным. Основание сохраняет конструктивную целостность, но болт из него вылетает.

— Вырыв болтом материала. Здесь превышается уже предел прочности основания. Анкер оказывается «сильнее». Основа не выдерживает передаваемой на нее нагрузки и теряет конструктивную целостность. Как правило, материал вырывается коническим куском или кромкой, если болт установлен близко к краю.

— Пластический изгиб болта. Происходит, когда действующие на анкер силы изгиба превышают допустимые.

— Выгорание анкера. Происходит при чрезмерном нагреве самой крепежки или материала-основы. Болт попросту плавится.

— Коррозия. «Настигает» анкера, поскольку их болты, а порой и втулки, делаются из металла. При недостаточной защите сплава от влаги, он может начать ржаветь и рассыпаться.

Качество якорных крепежек регулирует ГОСТ. Анкерный болт должен соответствовать стандарту за номером 24379 от 2012-го года. В документе прописано, что изготавливаются анкера только из высокопрочных и высоколегированных сплавов.

Быть пластиковой может только втулка болта. Его длина, согласно ГОСТу, варьируется от 4,5 до 22,5 сантиметров. Размеры анкерных болтов подбираются в соответствии с прогнозируемой нагрузкой на них. Иначе, крепежки могут разрушиться сами, или нарушить целостность материала-основы.

Сравнение с анкером-кольцом

Анкерные болты, оснащенные крюком и кольцом, относятся к крепежным изделиям одного типа и часто используются для решения схожих монтажных задач. Отличаются такие болты формой верхней части: в первом случае это загнутый крюк или полукольцо, во втором – замкнутый кольцевой элемент.

Несколько меньшая надежность такого крепежного изделия, если сравнивать его с анкерным болтом кольцевого типа, компенсируется удобством использования. Более удобным анкер-крюк является при фиксации на поверхности строительных конструкций навесных предметов (люстры, светильники, нагреватели воды и др.), монтаже строительных лесов, натяжке кабелей СИП, тросов, канатов и цепей. Успешно используют такие болты, выпускаемые в различных типоразмерах, как в промышленных, так и в бытовых условиях.

Закрепление люстры в бетонном потолке с помощью анкерного крюка

Анкерный болт с кольцом, как уже говорилось выше, обеспечивает большую надежность фиксации навешиваемого на него предмета, но не дает возможности снимать его в процессе эксплуатации. Используют такие анкеры для монтажа предметов, отличающихся даже значительной массой. При помощи этих болтов, в частности, выполняют монтаж тяжелых ворот, растяжки различного назначения, производят натяжку кабельных трасс и обустройство других коммуникационных конструкций.

Как и анкер-крюк, кольцевые крепежные элементы могут быть двухраспорными. Болты, в конструкции которых имеется сразу две распорные втулки, обеспечивают более надежную фиксацию навешиваемого предмета, и их из-за особенностей конструкции можно использовать для монтажа даже в пористых и пустотелых строительных материалах.

Виды анкерного болта

Существует несколько классификаций анкерных болтов. Основным считается деление на:

  1. Механические. Основаны на гаечном креплении. В поверхности с помощью дрели делают отверстие, в которое вставляют втулки. В них вкручиваются болты.
  2. Химические. В таких к гаечному крепежу добавлено клеевое. Болты садятся в полимерный раствор. Загоняясь в стену жидким, он быстро твердеет, надежно схватываясь с окружающими материалами. Помогает адгезия – способность просачиваться в поры основы, становясь с ней единым целым. Для монтажа химического анкера требуются пистолет и баллон с клеем. У последнего конический носик. Через него выдавливаемый пистолетом гель поступает в отверстия в материале-основе.

Анкер с крюком

Подклассификация анкеров связана с типом их строения. Крепежки делят на:

  • Анкерный болт с крюком. Наравне с внутренними, преодолевает внешние нагрузки. На крюки опирают навесные конструкции. Соответственно, располагают крепежки категории в стенах и потолках.
  • Анкерный болт с кольцом. Тоже относится к крепежкам, удерживающим навесные конструкции. Однако, если на крюки удобно опирать водонагреватели да кухонные шкафчики, то к кольцам крепят предметы на канатах, проволоке.
  • Анкерный болт с гайкой. Это винтовая шпилька с клином во втулке из металла. Вкручивается крепеж с помощью гайки-набалдашника. При этом, гайка и анкерный болт могут менять облик. Достаточно вспомнить модель с потайной головкой. Гайка здесь – шайбовый цилиндр с внутренней резьбой.
  • Анкер-шпилька имеет 2 конца крепления. Их затягивают гайкой.
  • Клиновой анкер – шпилька с конусовидной рабочей частью. Болт вкручивается в нее до оптимального сопротивления.

Клиновой анкер

Подразделяют крепежки и по назначению. Многие анкерные болты так и называются:

  • Потолочный. Чаще всего является клиновым и снабжен ушком для крепления навесных предметов типа люстр и светильников.
  • Фундаментный анкер. Болт по строению бывает разным. В зависимости от нагрузок и задач крепления к месту бывают клиновая, крепежки с кольцом или крюком, двураспорные модели, химические анкера.
  • Фасадный анкер. Имеет головку с шайбой. Именно ей прижимают облицовочные элементы фасадов.
  • Рамный анкер. Используется для крепежа пластиковых и деревянных стеклопакетов. Головка болта уравнивается с основанием.
  • Анкер для регулируемого пола. Позволяет отказаться от черновой бетонной стяжки. Достаточно выставить деревянные лаги на анкера. Вкручивая их, можно менять высоту стяжки, добиваясь идеальной ровности. При этом, болт для регулируемого пола похож на клиновой, но может разбираться на гайку с шайбой и трубчатый элемент. У клиновых болтов последний не съемается.

Остается упомянуть классификацию анкерных болтов по типу их крепления в каркасе. Наиболее распространены распорные крепления. Действуют такие, в основном, за счет трения. Оно возникает в распираемом болтом конусе втулки.

Анкеры бывают одно- и двураспорными. У последних две гильзы, что увеличивает надежность крепления. Короткий отрез муфты конусом входит в длинный. При закручивании болта малый отрезок гильзы распирается конусовидным болтом. Длинный участок муфты, соответственно, прижимается к малому.

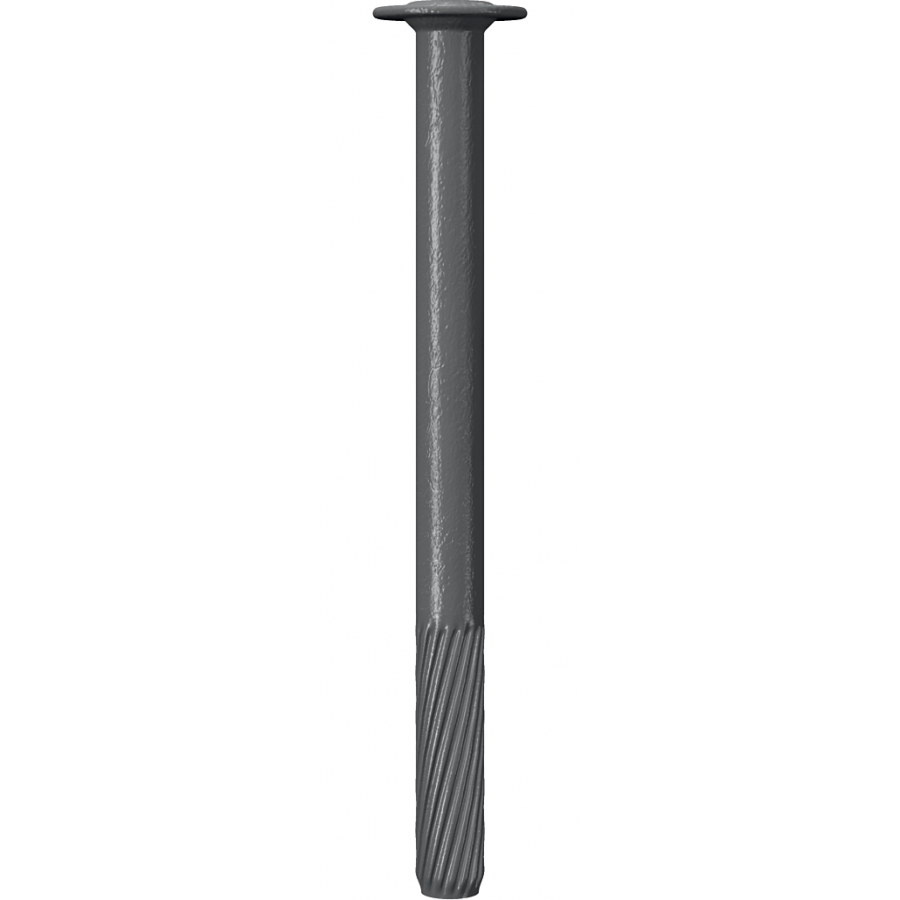

Альтернатива распорным моделям – забивной анкер. Стержень в «рубашку» не вкручивают, а вбивают. Есть, так же, закладные крепежки. Их не вводят в уже имеющуюся основу.

Анкеры устанавливают до ее появления, а точнее, до заливки бетона или начала каменной кладки. Сначала крепеж предварительно фиксируется в каркасе строения, а лишь потом оформляется его стенами, фундаментом, потолками.

Закладными, обычно, бывают изогнутые анкера. Они дают максимальное крепление в основе, но лишают мастеров возможности загнать в нее болты уже после формирования. Не просверлишь же дрелью дугообразное отверстие, точно совпадающие с изгибами анкера.

Остается упомянуть пружинный анкер. Он фиксируется в отверстии за счет распорок-пружин. Они выскакивают из отверстий во втулке, давя на окружающий материал.

Установка анкерных болтов — способы и технология

Недавно для фиксации каких-либо элементов в стену применяли особые пробки из дерева – шпонки, которые вбивали в просверленные ранее каналы, чтобы обеспечить удержание крепежа в твёрдом основании.

Однако такие шканты характеризовались многими минусами, включая усыхание или разбухание. Всё это приводило к нарушениям прямой функции. Следующим «эволюционным» этапом стали пластиковые дюбели, обладающие компактностью, дешевизной и неплохим фиксирующим свойством.

Но им тоже присущи недостатки – отсроченная деформация со значительным ослабеванием распорного сдерживания. Особенно это проявлялось в монолитно-бетонных конструкциях, когда пластик лопался и дюбеля свободно выходили из канала.

Учитывая вышеизложенные недостатки, был придуман анкер – самый надёжный способ фиксации на сегодня. Он как якорь вцепляется в твёрдый материал, не позволяя различным факторам нарушить крепление.

Рассмотрим подробнее эту последнюю разработку в сфере крепёжно-удерживающих элементов.

Блок: 1/10 | Кол-во символов: 966
Источник: https://nastroike.com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Блок: 2/10 | Кол-во символов: 1729
Источник: https://1beton.info/proizvodstvo/rabota/krepezh/ankera-po-betonu-bolty-tipy-i-vidy-a-tak-zhe-sposoby-ih-krepleniya-i-montazha-v-penobeton-i-gazobeton

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Блок: 2/5 | Кол-во символов: 3598
Источник: https://zamesbetona. ru/obrabotka/ankernye-bolty.html

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

Блок: 3/9 | Кол-во символов: 755
Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Блок: 5/10 | Кол-во символов: 2333
Источник: https://1beton.info/proizvodstvo/rabota/krepezh/ankera-po-betonu-bolty-tipy-i-vidy-a-tak-zhe-sposoby-ih-krepleniya-i-montazha-v-penobeton-i-gazobeton

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

Блок: 4/5 | Кол-во символов: 2497
Источник: https://zamesbetona. ru/obrabotka/ankernye-bolty.html

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Блок: 4/9 | Кол-во символов: 749
Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html

Методика вкручивания анкера

Для выполнения качественного анкерного крепления, необходимо использовать металлические (сталь) элементы с антикоррозийным защитным покрытием, к примеру, М–30.

Кроме того, нужно осознавать, что все соединения характеризуются определёнными параметрами отверстия и нормами прикладываемой силы для закручивания.

Они зависят от свойств стены или покрытия. Так, для прочного бетона минимальная глубина заведения равна 8,0 см с нагрузкой менее 7,1 кН, а для материала тонкого эти значения вдвое меньше.

Проанализируем поэтапно правильную технологию фиксацию распорного (дроблёного) анкерного крепежа в стену из бетона.

Блок: 4/10 | Кол-во символов: 636
Источник: https://nastroike.com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya

Ударные

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Блок: 5/9 | Кол-во символов: 994
Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html

Этап 1. Расчёт нужной длины болта

Очень часто стены имеют слой отделочного материала, например, штукатурку. Для добротного закрепления необходимо размещать болт в основание на глубину более 5,0 см. Поэтому длина анкерной гильзы должна иметь длину 5+толщина штукатурки.

Блок: 5/10 | Кол-во символов: 267
Источник: https://nastroike. com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Блок: 6/9 | Кол-во символов: 1161
Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Необходимо внимательно контролировать диаметр канала для анкерного болта, поскольку от этого значения зависит параметр прикладываемой силы для закручивания. Гильза должна плотно и абсолютно перпендикулярно заходить в канал. Глубина просверленного отверстия должна превосходить длину анкера на 2,2–3,8 мм.

Блок: 6/10 | Кол-во символов: 380
Источник: https://nastroike.com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Блок: 7/9 | Кол-во символов: 592
Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html

Этап 3. Разметка и сверление отверстия

Создание отверстия для анкера должно быть оптимально точным, поскольку болт после монтажа невозможно переместить. Разметка должна выполняться очень внимательно. Затем, нужным сверлом выполняется отверстие и канал вычищается от осколочных и пылевых частиц.

Рекомендация! Прочистить просверленный проход можно кисточкой, резиновой грушей или пылесосом. Последние два варианта предпочтительнее и удобнее!

Блок: 7/10 | Кол-во символов: 438
Источник: https://nastroike.com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Блок: 8/9 | Кол-во символов: 621
Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka. html

Этап 4. Забивание и вкручивание анкерного болта

В исполненный канал аккуратно забивается анкер обычным молотком. Заводить фиксирующий элемент нужно поступательно и медленно до момента достижения головкой гильзы или гайкой стеновой поверхности. Затем, можно приступать к закручиванию, причём выполнять его нужно с нарастающей силой прикладывания.

Внимание! Упаковочная коробка должна содержать информацию о количестве закручивающих оборотов, но если информации нет, нужно измерить параметры болта и посмотреть значение в нормативных таблицах, например, в интернете!

Блок: 8/10 | Кол-во символов: 562
Источник: https://nastroike.com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Блок: 9/9 | Кол-во символов: 731
Источник: http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html

Этап 5. Контроль точности погружения

Довольно часто при вкручивании болта шапка или гайка погружаются в штукатурный слой. Для гайки это не страшно, а шапку лучше оставлять непосредственно у стеновой поверхности.

Предупреждение! В пенобетонные, кирпичные или тонкие стены анкер закручивать до упора не рекомендуется!

Блок: 9/10 | Кол-во символов: 313
Источник: https://nastroike. com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya

Кол-во блоков: 25 | Общее кол-во символов: 23462
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://1beton.info/proizvodstvo/rabota/krepezh/ankera-po-betonu-bolty-tipy-i-vidy-a-tak-zhe-sposoby-ih-krepleniya-i-montazha-v-penobeton-i-gazobeton: использовано 6 блоков из 10, кол-во символов 8202 (35%)
  2. https://zamesbetona.ru/obrabotka/ankernye-bolty.html: использовано 2 блоков из 5, кол-во символов 6095 (26%)
  3. http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html: использовано 7 блоков из 9, кол-во символов 5603 (24%)
  4. https://nastroike.com/stroitelnye-materialy/589-ankernoe-kreplenie-vidy-i-osobennosti-ankerov-primenenie-metodika-zakruchivaniya: использовано 7 блоков из 10, кол-во символов 3562 (15%)

8 типов конструкций анкерных болтов для бетона

Широкий ассортимент анкерных болтов для бетона типа указывает на широкий спектр применения этих крепежных элементов. Узнайте больше о 8 типах конструкций анкерных болтов для бетона и их использовании.

Клиновые анкерные болты

Клиновые анкерные болты являются одними из самых популярных благодаря своей прочности, коррозионной стойкости и легкости ввинчивания. Клиновой анкерный болт входит в отверстие, просверленное по ширине клина и на 1/2 дюйма длиннее болта.Когда болт затягивается, клинья открываются на 1/16 дюйма у основания, чтобы надежно закрепить болт.

Анкерные болты с гильзой

Анкерный болт с гильзой имеет внешний кожух, расширяющийся у основания для плотного удержания болта в бетоне. Затягивание болта после вставки открывает кожух втулки, который расширяется примерно на 1/8 дюйма. Анкерные болты с втулкой хорошо работают в кирпиче и бетоне.

Ударные анкерные болты

Прочные и прочные ударные анкерные болты устанавливаются с помощью молотка, а не динамометрического ключа.Вставьте болт через гайку и шайбу в отверстие, просверленное по ширине ударного болта. Поместите распорный анкер в отверстие и один раз постучите по нему молотком, чтобы открыть фланцы анкера. Ударные анкерные болты позволяют быстро крепить алюминиевые или железобетонные прямоугольные анкеры к бетону и кирпичу.

Анкерные болты для защитных экранов

Используйте анкерные болты для защитных экранов там, где скрепляемый материал может подвергаться вибрации. Защитный кожух закрывает болт и открывается в двусторонний клин почти такой же длины, что и болт, для надежной фиксации в твердых и мягких материалах.Сначала вставьте экран в просверленное отверстие, поместите болт внутрь и затяните динамометрическим ключом.

Анкеры-винты Leadwood

Анкеры Leadwood окружают болт из листовой стали. Они подходят для кирпича, литого бетона и бетонных блоков. Используйте более длинные анкеры из свинцового дерева для более мягких материалов. Просверлите отверстие на 1/8 дюйма глубже, чем анкер из свинцового дерева, вставьте анкер и вбейте его молотком. Вставьте стальной винт и затяните отверткой.

Двойные распорные анкеры

Эти анкеры имеют фланцы, расширяющиеся вверху и у основания анкера для сопротивления вибрации.Вставьте двойной распорный анкер в отверстие на 1/8 дюйма глубже, чем анкер. Поместите стальной болт внутрь и затяните динамометрическим ключом, чтобы расширить 2 комплекта фланцев.

Анкеры для ставней

Прикрепите ставни к кирпичному, оштукатуренному или бетонному дому с помощью этих анкеров. Используйте более длинную длину для лепнины, чтобы внедрить до 5/8 дюйма. Эти анкеры имеют самоустанавливающиеся головки для экономии времени и усилий. Просверлите отверстие 7/16-дюймовым сверлом по каменной кладке и вставьте анкер.Закрепите затвор болтами диаметром 1/4 дюйма, номер 20.

Анкерные болты с разъемным приводом

Для крепления легких грузов к бетону, где не будет вибрации, используйте бетонный анкер с разъемным приводом. Анкер с разъемным приводом имеет плоскую или полукруглую головку и вставляется в просверленное отверстие на ширину основания анкера. Просверлите отверстие на 1/4 дюйма глубже, чем вы хотите утопить болт. Используйте молоток, чтобы вбить болт в материал, который крепится к бетону или кирпичу.

типов бетонных анкеров | Как и когда их использовать

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном.Есть десятки причин, по которым вам нужно что-то закрепить на бетоне. И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона

бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне. Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона

позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., в том числе с большим количеством бетона.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта.Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Типы нагрузок на бетонные анкеры

Анкеры для бетона

предназначены для поддержки различных типов нагрузки и различной степени давления. Понимание типа нагрузки, которая будет воздействовать на анкер, и ее величины важно при выборе правильного варианта использования.

Совет для профессионалов: Имейте в виду, что если вы выбираете анкер для чего-то, например, для строительства дома, крепления сарая или в любом другом месте, где важна безопасность, вы должны позволить архитектору, производителю или инженеру выбрать лучший анкер для бетона для вашего приложения. . Я бы выбрал ваш собственный только тогда, когда безопасность не имеет значения.

Тип нагрузки зависит от направления давления на анкер. Например, если вес тянет за якорь, это другой тип нагрузки, чем если бы он давил на его сторону.

При выборе анкеров для бетона учитывайте как тип нагрузки, так и вес, который может выдержать анкер. Иногда это упрощается, потому что на этикетке часто указываются пределы веса якоря. Однако, когда вы покупаете их по отдельности, определить их гораздо сложнее. Здесь пригодится хороший набор чертежей.

  • Прочность на сдвиг описывает величину силы, которую вес объекта оказывает на анкерную сторону. Это обычное дело при подвешивании картины или использовании болта бухгалтерской книги.
  • Прочность на растяжение — это сила, необходимая для вытаскивания анкера из бетона. Это важно при креплении сарая к бетонному фундаменту.
  • Статическая прочность важна для объектов, которые никогда не двигаются и всегда оказывают одинаковое давление.
  • Динамическая прочность используется для защиты движущихся или вибрирующих объектов.
  • Ударная прочность необходима при резком увеличении веса.

Бетонный анкер Обзор

Вот краткий обзор наиболее распространенных типов анкеров для бетона и способов их использования.Мы рассмотрим более подробно позже в этой статье. Имейте в виду, что перед тем, как закрепить анкеры, сначала просверливается направляющее отверстие. Обычно это делается с помощью перфоратора и сверла по камню.

Общие типы бетонных анкеров включают:

  • Анкеры с молотком: Они устанавливаются на место с помощью молотка.
  • Шурупы по бетону: Это шурупы, специально разработанные для крепления бетона. Сначала сверлится пилотный дом, который немного меньше шурупа. Затем устанавливается шуруп, которым завершается сверление отверстия.Это обеспечивает плотный захват.
  • Защитные экраны:
  • Анкер ходового винта:
  • Пластиковый дюбель:
  • Анкерные болты:

Типы анкеров для каменной кладки и бетона считаются легкими, средними или тяжелыми в зависимости от того, какой вес они могут выдержать.

  • Легкие анкеры лучше всего подходят для настенных подвесок весом до 50 фунтов.
  • Анкеры средней нагрузки
  • лучше всего подходят для настенных подвесок весом до 200 фунтов.
  • Тяжелые анкеры лучше всего подходят для структурных нужд и настенных ковров весом более 200 фунтов.

Всегда консультируйтесь с архитектором, инженером или изготовителем при использовании анкеров для бетона в конструкции или там, где важна безопасность.

Работа с бетонными анкерами

Установить бетонный анкер не так уж и сложно. Но сверление бетона может быть затруднено, если у вас нет подходящих инструментов. Бетон твердый и плотный, особенно если это бетон с высоким пси и большим количеством камня.Размер и плотность камней могут сильно различаться от партии к партии, и невозможно точно узнать, где находятся камни. Если вы когда-нибудь просверливали бетон и натыкались на твердый камень, вы знаете, насколько это сложно.

Для бетонных анкеров

необходимо сначала просверлить пилотное отверстие. Лучший способ сверлить бетон – это использовать хороший перфоратор и новую коронку. С этими двумя вещами это обычно довольно легко сделать. С правильными инструментами и битами даже камни, как правило, не проблема.

Попробуйте использовать воду, сжатый воздух или воздуходувку, чтобы охладить долото и уменьшить количество пыли.

Всегда надевайте маску при сверлении бетона, так как пыль может быть вредной.

  • При установке анкеров для бетона используйте перфоратор.
  • При использовании анкеров для бетона вам нужно будет просверлить пилотное отверстие, так что запаситесь хорошим сверлом.
  • Используйте баллончик со сжатым воздухом, грушу или воду для очистки от пыли.
  • Купите биту нужного размера и получите одну или две запасные.
  • Используйте химические анкеры или анкеры с пороховым приводом при работе с чрезвычайно тяжелыми объектами, которые требуют промышленной фиксации.Как правило, они предназначены только для профессионалов.

Лучший бетонный анкер для вашего проекта зависит от материала, в котором вы сверлите, веса объекта и типа силы.

Анкеры

для легких и средних нагрузок подходят для большинства проектов «сделай сам», например, для подвешивания картин. Для тяжелых объектов используйте усиленный анкер.

Что делают бетонные анкеры?

Бетонные анкеры соединяют бетон с другими объектами, такими как дерево, металл, пластик, машины и даже бетон.

Бетон — отличный материал для фундамента. Он очень прочный, плотный, с ним легко работать, он доступен по цене и устойчив к атмосферным воздействиям. Почти каждый дом или большое сооружение, построенное в наши дни, использует бетон где-то в своем фундаменте, например, в фундаментах. Но как закрепить дом или другую постройку на бетоне? Бетонный анкер.

В следующий раз, когда будете проезжать мимо фонарного столба, обратите внимание на то, как его основание прикручено к бетонному основанию. То же самое можно сказать о мостах, зданиях, больших вывесках и почти любой другой конструкции.Если вы хотите построить что-то устойчивое и надежное, то использование бетонного фундамента с анкерами может стать отличным решением.

Анкеры для бетона

также находят широкое применение в быту.

  • Легкие бетонные анкеры отлично подходят для подвешивания картин, вешалок для полотенец, дверей и других объектов весом менее 22,7 кг на бетонные стены.
  • Бетонные анкеры для средних нагрузок могут удерживать вес до 200 фунтов (90,7 кг). Они полезны для крепления более тяжелых предметов, например, телевизора.
  • Тяжелые бетонные анкеры предназначены в основном для строительства. Они могут выдерживать вес более 200 фунтов (90,7 кг). Вы можете использовать усиленные анкеры для соединения бетона практически с любым другим материалом. Они распространены при строительстве дома. Анкеры привязывают дом к его бетонному фундаменту. Если вы просто построили дом поверх бетона, не закрепив его, сильный шторм или наводнение могут опрокинуть его или оторвать от фундамента.

Таким образом, бетонные анкеры крепят другой объект к бетону.Чаще всего они используются для проектов «сделай сам» по дому, например, для подвешивания картины или телевизора к цементной стене.

Какой тип бетонного анкера лучше?

Бетонные анкеры бывают различных форм, размеров и конструкций. Каждый предназначался для другого приложения.

Анкеры

предназначены для сопротивления различным видам силы и различным величинам. Убедитесь, что вы покупаете правильный якорь для вашего приложения. Как правило, можно делать больше, чем вам нужно, но я бы не стал делать меньше, иначе вы рискуете потерпеть неудачу.

Выберите анкер подходящего размера и типа для своего проекта, чтобы все, что вы закрепляете, было прочным и плотным. Я видел, как низкорослые анкеры вырываются прямо из бетонной стены, что может повредить не только стену, но и объект, который вы подвешиваете.

Также убедитесь, что вы правильно установили анкеры. Я также видел, как анкеры, которые были правильно подобраны, терпели неудачу из-за неправильной установки. Как правило, это происходит из-за слишком большого диаметра направляющего отверстия для анкера, который не обеспечивает плотную посадку.

Типы анкеров для бетона

Бетонные анкеры бывают двух основных форм: залитые на месте и установленные на столбах. вот описание каждого.

Литые анкеры

Литые анкеры устанавливаются во влажный бетон, например, в фундамент или стену фундамента. Они постоянно фиксируют анкер в поверхности бетона, что делает их чрезвычайно прочными.

Этот тип анкера отличается долговечностью и обычно может выдерживать очень большие нагрузки. Литье на месте обычно используется для строительства и крепления больших конструкций или объектов.Стяжки, которые крепят дом к его фундаменту, обычно отливаются на месте. Когда анкер устанавливается прямо в мокрый бетон, бетон плотно прилипает и высыхает без необходимости в пилотном отверстии. Это дает якорю гораздо более плотную посадку, чем можно было бы достичь в противном случае.

Поскольку они такие прочные, они отлично подходят для строительных конструкций. Крепление тяжелых предметов к бетону или присоединение бетонных плит к конструкционным материалам, таким как балки, стены и фундаменты, выполняется с помощью залитых на месте анкеров.

Поскольку монолитные бетонные анкеры должны быть установлены, когда бетон влажный, их размер, тип, расстояние и конструкция обычно указываются на чертежах. Обычно это определяется архитектором или инженером.

Анкеры для постустановки

Анкеры, устанавливаемые после монтажа, обычно не так надежны, как анкеры, залитые на месте, потому что они устанавливаются после высыхания и затвердевания бетона. Однако, несмотря на то, что они обычно считаются менее надежными, бетонный анкер для тяжелых условий эксплуатации все же может выдерживать нагрузки, превышающие 200 фунтов (90,5 кг).7 кг).

Если вам нужна еще большая прочность, перед установкой анкера в направляющее отверстие можно нанести двухкомпонентный акриловый анкерный клей. Это увеличивает прочность за счет сцепления с анкером, что аналогично установке его во влажный бетон. Клей поставляется в тюбике и очень похож на работу с герметиком или клеем.

Анкеры для бетона, установленные после установки, обычно используются для приложений, требующих меньшей прочности, таких как большинство проектов DIY. Например, если вам нужно прикрепить телевизор к цементной стене, можно использовать анкерные болты.

Практически любой объект можно закрепить на бетонной плите с помощью анкера, установленного на столбе.

Они бывают разных размеров, прочности и дизайна. Выберите правильный вариант для проекта, над которым вы работаете.

Поскольку анкеры для бетона, устанавливаемые после установки, используются после того, как бетон высохнет и затвердеет, вам необходимо просверлить пилотное отверстие. Пригодятся хороший перфоратор и новые ноты.

Совет для профессионалов: Не сверлите слишком большое или слишком маленькое направляющее отверстие.Если он слишком большой, якорь не будет плотно прилегать и его можно будет легко вытащить. Слишком маленький, и вам будет трудно вдавить анкер, не повредив бетон. Бетон не поддается, он только трескается.

Анкер для бетона, размер

Анкеры

бывают разной толщины и длины.

Более длинные и толстые бетонные анкеры лучше подходят для более тяжелых весов. Стальные балки, конструкционные материалы и тяжелое оборудование используют гораздо более толстые и длинные анкеры, чем если бы вы вешали картину.

Меньшие анкеры предназначены для крепления небольших или более легких предметов. Такие вещи, как картина, телевизор, мебель, каминная полка, изголовье, свет и т. д.

Размер анкера сильно влияет на силу, которую он может выдержать и выдержать, не сломавшись.

Металлический анкер для бетона

Еще одна вещь, которую следует учитывать при выборе лучшего бетонного анкера для вашего проекта, — это металл, из которого он сделан. Это во многом зависит от того, где вы будете устанавливать анкер.

Большинство анкеров для бетона изготавливаются из нержавеющей стали или цинка.Нержавеющая сталь, как правило, лучше подходит для использования на открытом воздухе или во влажной среде, поскольку она не ржавеет. Цинковые анкеры лучше подходят для закрытых или сухих помещений, потому что ржавчина не является проблемой.

Преимущество использования анкеров для бетона из цинка по сравнению с анкерами из нержавеющей стали заключается в цене. Цинк вдвое дешевле.

Залитые бетонные анкеры

Анкеры

для монолитного бетона являются одними из самых прочных и надежных конструкций на рынке. Они вставляются непосредственно во влажный бетон до того, как он затвердеет.Это обеспечивает постоянное встраивание анкера в бетонную плиту, что обеспечивает гораздо более плотное соединение.

Эти анкеры обычно используются для структурных применений, таких как крепление стен к бетонному фундаменту или крепление больших балок или тяжелых предметов.

Залитые на месте анкеры могут выдерживать большое давление без растрескивания бетона. При правильном использовании этих анкеров существует небольшой риск крошения или растрескивания бетона вокруг анкера. Также отсутствует риск повреждения бетона при сверлении или установке анкера, поскольку пилотное отверстие не требуется.Это делает их одним из лучших вариантов для крепления тяжелых грузов к бетонной поверхности.

Анкеры литого типа, как правило, не используются в проектах «сделай сам», поскольку они включают формирование и заливку бетонной плиты.

J-болт

Самый распространенный тип бетонных анкеров, которые мы используем при строительстве новых домов здесь, в Нью-Джерси, называется J-образными болтами. Причина, по которой они называются J-болтами, заключается в том, что они имеют форму буквы J.

Один конец болта имеет J-образную форму, а другой конец имеет резьбу.Конец J помещается во влажный бетон, а конец с резьбой торчит вверх. Когда бетон высохнет, поверх бетона можно положить дерево или какой-либо другой материал с торчащим из него болтом. Затем с помощью шайбы и гайки материал крепится к бетону. Обычно так мы привязываем каркас дома к фундаменту.

Подъемные вставки

Подъемные вставки облегчают перемещение и транспортировку тяжелых бетонных плит.

Вставки обычно состоят из металлического штифта, прикрепленного к круглой проушине, которая постоянно заливается в бетон.Затем люверсы прикрепляются к проволоке или цепи и поднимаются тяжелой машиной, такой как кран или экскаватор. Вы также можете использовать эти проушины с небольшими бетонными плитами, чтобы поднять их вручную или с помощью небольших машин, таких как Bobcat.

Подъемные вставки используются для транспортировки и установки тяжелых бетонных плит. Они не используются в качестве структурного анкера, но по-прежнему считаются формой бетонного анкера. Как только бетон перемещается и устанавливается на место, вставка обычно остается на месте.Однако при необходимости вставку можно удалить.

Анкерные каналы

Анкерные каналы

представляют собой прокатные стальные каналы, установленные непосредственно во влажный бетон, которые функционируют как направляющая для ваших болтов. Они позволяют удалять и добавлять новые болты в канал по мере необходимости. Это работает следующим образом: канал прикрепляется к бетону, а болт к каналу. Болты фактически не соприкасаются с бетоном. Благодаря продуманной конструкции болты можно перемещать по каналу и регулировать по мере необходимости.

Они плотно прилегают к поверхности бетонной плиты, что делает их идеальными для пешеходных дорожек.

Анкерные каналы

универсальны, поскольку вы можете отрегулировать расположение болтов или удалить их по своему усмотрению.

Шпильки с головками

Шпильки с головкой используются в основном для приваривания металла к бетону.

Они называются шпильками с головками, потому что у них толстые стальные головки, прикрепленные к круглой шпильке. Они выглядят как болт без резьбы. Обычно они используются для крепления металлических листов или балок к бетонной поверхности.Одна часть шпильки втыкается в бетон, а другая выступает наружу. Часть, выступающая из бетона, затем приваривается к металлу.

Этот тип бетонного анкера не нужен домовладельцу. Обычно они используются в коммерческом строительстве сварщиками.

Резьбовые втулки

Резьбовые втулки могут быть предварительно залиты во влажный бетон. Они позволяют вам использовать болты для крепления объектов к бетонной поверхности без необходимости сверления направляющего отверстия. По сути, втулка действует как направляющее отверстие.

Резьбовые втулки отлично подходят для крепления любых предметов к бетонной плите. Они очень прочные и имеют точный размер болта, который вы используете, поэтому вам не нужно беспокоиться о сверлении направляющего отверстия правильного размера. Вам также не нужно беспокоиться о повреждении бетона при сверлении, поскольку втулки устанавливаются, пока бетон еще влажный. И не о пыли беспокоиться.

Верх резьбовой втулки устанавливается заподлицо с бетонной поверхностью. Это означает, что материал может располагаться заподлицо с верхней частью бетона, и втулка не мешает.Они также не представляют опасности споткнуться.

Анкеры для бетона после монтажа

Типы анкеров для бетона

устанавливаются в затвердевший бетон с помощью дрели. Если вам нужно что-то прикрепить к затвердевшему бетону, единственным вариантом является анкер, установленный на столбе. Они немного менее долговечны и, как правило, не такие прочные, как монолитные бетонные анкеры, но все же очень прочные.

Типы анкеров для бетона

устанавливаются с использованием просверленного направляющего отверстия. Это означает, что вам также понадобится хорошая дрель и сверло для каменной кладки.Я рекомендую использовать перфоратор. Они намного лучше сверлят бетон, чем традиционная дрель, которая только вращается.

Анкеры, устанавливаемые после установки, являются наиболее распространенным типом, используемым домовладельцами для проектов «сделай сам», поскольку они в основном используются после завершения строительства.

Некоторые анкеры, устанавливаемые на столбах, могут использоваться для структурных применений, однако обычно они также включают использование двухкомпонентного эпоксидного наполнителя, который связывает анкер с бетоном. Они продаются в тюбиках, похожих на герметик, и впрыскиваются в отверстие перед установкой анкера.По сути, они создают такую ​​же прочную связь, как если бы вы установили анкер в мокрый бетон.

Большинство бетонных анкеров, устанавливаемых на столбах, используются для подвешивания простых предметов, таких как телевизор или картина, к бетонной стене, и их можно найти в любом магазине товаров для дома.

Анкер лагового щита

Анкеры лаг

очень похожи на резьбовые втулки. Экран представляет собой просто резьбовую втулку, которую вы устанавливаете в пилотное отверстие вместо мокрого бетона. Сначала сверлится пилотное отверстие, а затем забивается щит.

После того, как щит забит молотком, в него ввинчивается болт, который крепит материал к бетону.

Анкеры

для защиты от задержек являются одним из самых популярных и универсальных типов бетонных анкеров, устанавливаемых после установки. Они плотно удерживают материал на бетоне до тех пор, пока щит держится на месте. Однако, поскольку болт не касается бетона, все давление приходится на экран. Но они очень безопасны. Защитные щитки предназначены для расширения, когда вы ввинчиваете винт в щиток, который оказался очень плотным.Когда вы вставляете в щит стягивающий винт, дно щита раскалывается и расширяется, увеличивая свой диаметр и закрепляя его в бетоне металлическим оребрением. Благодаря своей способности расширяться и захватывать окружающий бетон, лаг-щиты могут выдерживать большой вес и выдерживать высокое давление.

Поскольку щит вбивается в бетон, он плотно прилегает к поверхности бетона.

Советы:

  • Благодаря клину из мягкого металла анкерные болты для защитных экранов хорошо работают там, где трюм может подвергаться вибрации.
  • При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия очень важен. Щит будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен молотом.

Клиновой анкер

Клиновые анкеры

просты в установке и очень надежны.

Эти анкеры выглядят как стандартный болт с рифленым концом и небольшим металлическим щитком на нем. При установке клинового анкера в бетон используйте молоток или молоток, чтобы вдавить рифленый конец анкера в отверстие.После того, как анкер забит на место, используйте гайку, чтобы закрепить что-нибудь на бетоне.

Когда вы затягиваете гайку на клиновом анкере, рифленый конец анкера поднимается, заставляя расширяться небольшой металлический экран на болте, который плотно сжимает бетон.

После того, как анкер установлен и затянут, его нельзя снять без разрушения бетона. Однако, поскольку этот анкер очень трудно удалить, не повредив бетон, он очень прочен и прочен.

Советы:

  • Отверстия, просверленные в бетоне для клинового анкера, должны быть равны диаметру анкера.Слишком большой и слишком маленький оба плохи.
  • Клиновые анкеры
  • предназначены для сплошного бетона и не должны использоваться в кирпиче, блоках, строительном растворе или камне.

Вставной анкер

Забивные анкеры состоят из двух частей: болта и втулки.

Верхняя половина рукава гладкая, а нижняя – шероховатая с небольшими прорезями. Эта шероховатая часть позволяет втулке расширяться после того, как вы опускаете ее в бетон, аналогично тому, как работают клиновые, щитовые и резьбовые анкеры. Расширяющее давление помогает удерживать якорь в безопасности.

После установки втулки в бетон вбивается штифт. Штифт обеспечивает давление и помогает удерживать муфту в бетоне.

Чтобы высвободить штифт из втулки, вам понадобится установочный инструмент. Установочный инструмент представляет собой металлический стержень, который вставляется в гильзу после ее установки на место. После того, как вы вставите установочный инструмент, ударьте по нему молотком, чтобы высвободить штифт.

Вставные анкеры мне не нравятся. Поскольку они съемные, они не обеспечивают такой же уровень прочности и долговечности, как другие типы анкеров.

Втулочный анкер

Втулочный анкер представляет собой комбинацию клина и анкерного щита.

Втулочные анкеры

имеют длинную металлическую втулку и болт с рифленым или клиновидным концом. Втулка имеет несколько прорезей и поперечных разрезов, которые позволяют втулке расширяться при затягивании болта.

Установка анкерной втулки проста. Оставьте втулку, гайку и шайбу на болте и забейте анкер в бетон клином снизу. Не забудьте оставить достаточно анкера открытым, чтобы закрепить объект, который вы собираетесь прикрепить к бетону. Если вы забьете втулку слишком глубоко, у вас не будет достаточно места, чтобы закрепить объект болтами. Когда вы затягиваете гайку, втулка расширяется, фиксируя объект.

Втулочные анкеры

— очень популярный выбор, потому что они просты в установке и очень хорошо держатся. Мне нравится любой тип бетонного анкера, который расширяется относительно бетона, потому что это давление создает гораздо более сильную фиксацию.

Анкерный штифт молотка

Молотковые штифтовые анкеры являются постоянными. Вы не можете удалить их после установки.

Они короче, чем другие типы бетонных анкеров, и у них нет резьбы, поэтому вы не можете удалить объект, который вы закрепляете, после установки анкера. Поэтому убедитесь, что все правильно, прежде чем забивать якорь.

Анкеры с приводным штифтом

имеют втулку, прикрепленную к более длинному штифту. Втулка имеет конец с прорезью, который расширяется, когда вы вставляете штифт на место.

Чтобы установить один из этих анкеров, просверлите направляющее отверстие, а затем с помощью молотка или молотка забейте штифт на место. После того, как вы вбили булавку, установите объект, который вы закрепляете, на место.

Всегда используйте эти анкеры непосредственно на материалах, которые вы пытаетесь закрепить.

Как установить анкер для бетона на столбе

Установка бетонных анкеров постустановочного типа выполняется быстро и легко, если у вас есть правильное сверло и сверло. Однако, если у вас слабое сверло и/или плохая коронка, просверлить пилотное отверстие может быть очень сложно. Обычно анкер можно установить за 5-10 минут.Самое сложное — это их раскладывать. Перед сверлением убедитесь, что положение каждого анкера правильное, потому что небольшая регулировка невозможна. Бетон не является прощающим материалом для работы.

Используйте немного воды, сжатого воздуха или воздуходувки для удаления бетонной пыли во время сверления и наденьте маску. Бетонная пыль может быть опасна для здоровья.

Перед установкой убедитесь, что у вас есть подходящий тип анкера для бетона. И дважды проверьте свой бит. Если пилот слишком мал, ваш якорь не подойдет.А если он слишком большой, якорь будет слабым и может легко вырваться.

Убедитесь, что вы знаете, насколько глубоким должно быть направляющее отверстие. Слишком глубоко и слишком мелко одинаково плохо. Особенно, если в вашем типе анкера используется втулка.

Инструменты, которые вам понадобятся

Перед установкой бетонных анкеров вам понадобится несколько инструментов:

  • Для забивания анкера может понадобиться киянка или молоток.
  • Анкер бетонный.
  • Рекомендуется перфоратор, но вы можете использовать любую достаточно мощную дрель.
  • Бит для каменной кладки правильного размера. Убедитесь, что это не только правильная толщина, но и длина.
  • Гаечный ключ с открытым зевом может пригодиться для болтовых анкеров
  • Пылесос, сжатый воздух, вода или щетка для очистки отверстия и удаления бетонной пыли.
  • Маска — хорошая идея, когда вы сверлите бетон.
  • Инструмент для установки вставных анкеров.
  • Рулетка и карандаш для разметки отверстий.

Поэтапная установка бетонного анкера

После того, как все инструменты будут готовы, а отверстия отмечены, пришло время просверлить пилотное отверстие.

Пилотное бурение
  1. Убедитесь, что у вас есть фреза нужной толщины и глубины. Подготовьте все свои инструменты.
  2. Отметьте отверстия карандашом.
  3. Отметьте сверло перед сверлением, чтобы убедиться, что глубина точна. Я использую кусок скотча или маркер, но вы также можете сделать это на глаз.
  4. Очистить поверхность и начать бурение. Просверлите отверстие на ½ дюйма (1,3 см) и 1 дюйм (2,5 см) глубже, чем общая длина анкера.
  5. Очистите отверстие.После того, как вы просверлите отверстие и очистите его от пыли.
Установка анкера
  1. После очистки отверстия установите анкер или втулку. Необходимо использовать молоток или молоток.
  2. Для забивных анкеров используйте инструмент настройки. Если вы не используете якорь, вы можете пропустить этот шаг. Вставьте установочный инструмент в анкер и используйте молоток, чтобы высвободить штифт из резьбовой втулки. Молотком, пока он не станет на место.
  3. Навинтите винт, болт или гайку на бетонный анкер.
  4. Прикрепите свои материалы. Как только ваш анкер будет закреплен, вы можете использовать его, чтобы прикрепить к бетону все, что захотите.
  5. Потяните анкер или материал, чтобы проверить его прочность. Если вы установили его правильно, он не должен двигаться.

Резюме: Типы анкеров для бетона и способы их использования

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне.И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона

бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне.Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона

позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., в том числе с большим количеством бетона.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта.Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Если у вас есть какие-либо вопросы или комментарии по поводу бетонных анкеров, пишите в любое время по электронной почте.

типов анкеров для каменной кладки — крепеж округа Олбани

В настоящее время существует множество типов анкеров для каменной кладки. Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы.Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в каменной кладке.

Вставные анкеры

Вставной анкер для каменной кладки в основном используется в монолитном бетоне. Они используются в приложениях с высокой прочностью, закрепляя болт во внутренней резьбе анкера. Они также доступны со спиральной резьбой (более крупная резьба для спирального резьбового стержня). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не провалился слишком глубоко в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, и только такую ​​же глубину, как и сам анкер.Затем опустите анкер в отверстие и поместите в него установочный инструмент. Затем ударьте по установочному инструменту молотком. Нижняя часть анкера деформируется, что приводит к заклиниванию анкера, который невозможно удалить.

Анкеры лаг

Бетонный анкер с защитным экраном используется в сочетании с шурупом для создания анкера в бетоне. Стяжные щиты состоят из двух частей, и когда шуруп вкручивается в щит, он расширяется, образуя плотный клин в бетоне.

Анкеры

Lag Shield очень похожи на забивные анкеры, но разработаны специально для крепления стягивающего винта. Для установки анкеров с запаздывающими винтами также не требуется установочный инструмент.

Шурупы по каменной кладке

Шурупы по бетону для каменной кладки

, иногда называемые Tapcons, вероятно, являются наиболее часто используемым крепежом для бетона. Шурупы по бетону легко узнать по их ярко-синему покрытию. Они используются для крепления дерева или металла к различным кладочным материалам. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установка шурупа по бетону очень проста. Сначала просверлите отверстие в обоих материалах, а затем просто вверните в отверстие шуруп. Убедитесь, что вы используете винт достаточной длины, чтобы пройти через оба материала, иначе у вас не будет прочного крепления.

Подвесные анкеры Sammys

Шурупы Sammys

— это обычные анкеры, используемые для подвешивания. Чаще всего устанавливаемые вертикально или горизонтально, эти анкеры имеют резьбовое отверстие, используемое для приема резьбового стержня.Sammys обычно используются в приложениях HVAC для подвесных воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Есть много типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торцевой головки забейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и ввинтите кусок резьбового стержня.

Анкер с молотковым штифтом

Анкер с молотковым штифтом представляет собой небольшой анкер, который в основном используется для крепления фанеры к бетону.Эти якоря очень просты в использовании. У них есть выступ над головкой, что делает его совместимым с отверстиями, которые могли быть случайно пробиты слишком глубоко в материале.

Чтобы установить один из этих штифтовых анкеров, просверлите отверстие в обоих материалах и вставьте анкер в отверстие. Как только кромка упрется в верхнюю часть материала, ударьте по выступающему штифту молотком. Штифт вбивается в середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Крыльчатые анкеры с рычажным механизмом

Крыльчатый анкер с шарнирно-рычажным механизмом используется при наличии полой стены. Это распространено, когда шлакоблоки используются для создания стен здания. Они также широко используются в приложениях гипсокартона. Не рекомендуется использовать большой вес для этих анкеров, особенно в гипсокартоне, так как они прорвут материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить достаточно большое отверстие, чтобы рычажная часть анкера могла протолкнуться. Оказавшись в полой части стены, рычажок расширится.Затем с помощью крестообразной отвертки или отвертки со шлицевой головкой болт вставляется в крыло тумблера, прижимая его к другой стороне стены. Это позволяет болту затягиваться на подвешиваемом материале.

Двойной анкер расширительного щита

Анкеры с двойным расширительным экраном

в основном используются в кирпиче и блоке. Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, что приводит к расширению анкера. Эти якоря только расширяются. Это делается для того, чтобы предотвратить растрескивание кирпича.

Для установки двойного анкера расширительного щита просто просверлите достаточно большое отверстие, чтобы анкер вошел в него, а затем вставьте в анкер винт. Когда вы закручиваете винт, он будет тянуть нижнюю часть к середине и заставлять верхнюю часть также опускаться к середине. В результате получается ограниченное, но эффективное расширение анкера. Предел расширения сильно снижает вероятность растрескивания кирпича или блока.

Втулочные анкеры

Анкеры-втулки

довольно просты в использовании и в основном используются в кирпиче или блоках.Их можно использовать в бетоне, но они не считаются такими прочными, как клиновые анкеры. Таким образом, для легких и средних применений крепления гильзовый анкер является хорошим выбором. Существует два распространенных типа анкерных гильз. Это гайка, которая обычно используется для дополнительной прочности, и комбинированная плоская головка с крестообразным / шлицевым приводом, которая используется, когда требуется ровная поверхность.

Для установки с гайкой просверлите отверстие и поместите анкерную втулку в отверстие. Затем поместите шайбу и гайку на открытую резьбу и начните закручивать гайку. Когда анкер вытаскивается из бетона, рукав вокруг него начинает расширяться, вклинивая анкер в отверстие. Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете привод Phillips, и при установке верхняя часть останется на одном уровне с поверхностью установочного материала.

Клиновые анкеры

Клиновые анкеры

чрезвычайно популярны и являются одними из самых прочных анкеров для удержания. Клиновые анкеры выглядят и функционируют как гильзовые анкеры, но имеют гораздо меньшую втулку в нижней части анкера.

Для установки клинового анкера просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения удерживаемого материала на бетоне на открытой части поместите шайбу и навинтите крепеж на анкер. Когда гайка затягивается на шайбе, она начинает тянуть анкер вверх. Это приведет к тому, что юбка клина зацепится за бетон, расширится и вонзится в бетон при вытягивании анкера.

БЕТОН ПРОЧНОСТЬ НА РАЗРЫВ ЗАБИТЫХ, РАСШИРИТЕЛЬНЫХ И ВИНТОВЫХ АНКЕРОВ ПРИ РАСТЯЖЕНИИ

Использование легкого бетона в бетонной промышленности дает экономические и практические преимущества.Структурные анкеры обычно используются в промышленности для различных структурных применений. В ACI 318-19: Строительные нормы и правила для конструкционного бетона и комментарий коэффициент модификации, λ и , указан для расчетной расчетной прочности анкеров, установленных в легком бетоне, который испытывает разрушение бетона или сцепления. Коэффициент модификации состоит из общего коэффициента модификации легкого бетона, λ, указанного в нормах, умноженного на дополнительный коэффициент уменьшения, зависящий от анкера и типа отказа.Для прочности бетона на отрыв при расширении и анкерных болтах в легком бетоне значение λ a указано как 0,8λ. Для прочности бетона на отрыв залитых анкеров в легком бетоне значение λ a равно 1,0λ. Однако в обоих случаях указанное значение λ a основано на ограниченных данных испытаний. Поэтому была проведена исследовательская программа, чтобы получить данные, необходимые для более подходящих коэффициентов облегченной модификации.Основная цель исследования заключалась в оценке прочности бетона на отрыв залитых, расширительных и винтовых анкеров, установленных в легком бетоне, путем проведения систематической экспериментальной программы, включающей различные типы легкого бетона. В частности, экспериментальная программа включала испытания на растяжение анкеров с регулируемым крутящим моментом, анкеров с регулируемым смещением и винтовых анкеров от четырех производителей в дополнение к испытаниям на растяжение анкеров с закладными головками.Всего в исследование было включено семь видов бетона: одна нормальная бетонная смесь и шесть легких бетонных смесей. В состав легких бетонов входили песчано-легкие и общелегкие смеси, состоящие из керамзитобетонных, глинистых и сланцевых заполнителей. Результаты экспериментальной программы сравниваются с ограниченными данными, полученными в результате предыдущих испытаний на растяжение анкеров в легком бетоне. По результатам исследований приведены пересмотренные коэффициенты модификации легкого бетона для расчетной прочности бетона на вырыв типов анкеров, включенных в программу испытаний.

Финансирование

PECAST / PRESTRESTRESTEDED BETORE INCUTIONE

История

Градус Тип

Градиа Тип

Магистр науки в Гражданском стиле

Отдел

Гражданское строительство

Campus Location

West Lafayette

Advisor / Supervisor /Председатель комитета

Кристофер С. Уильямс

Дополнительный член комитета 2

Дональд Ф. Мейнхейт

Дополнительный член комитета 3

Ян Олек

404 — Not Found — Hilti USA

404 — Hilti USA Not Found Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Возможно также, что в ссылке опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу главную страницу.
Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Работайте быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Возникли проблемы со входом в систему или вы забыли свой пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Работайте быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа в систему

К сожалению, мы не можем войти в систему.
Используемый вами адрес электронной почты не зарегистрирован для {0}, но зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до . Это связано с упаковкой и минимальным объемом заказа.

Предзаказ Nuron Испытайте новейшие беспроводные инновации. Отправка начинается в марте. Откройте для себя Нурон

Выбор лучших анкеров для каменной кладки для применения

Сделайте работу правильно с первого раза, выбрав лучшие анкеры для каменной кладки.Анкер для каменной кладки используется для крепления или прикрепления предмета к кирпичной кладке или бетонному блоку. Эти анкеры для бетона так же популярны для проектов «сделай сам», как и для сложных строительных проектов. Например, анкеры для каменной кладки обычно используются для крепления полос обшивки к блочной стене, крепления кронштейнов полок к каменной стене и вывесок на местном стадионе.

Кладочные анкеры используются в:
  • Бетонное основание
  • Кирпичный основной материал
  • Основной материал блока
  • Базовый материал CMU
Три основных типа анкеров для кладки:
  • Распорные анкеры, такие как клиновой анкер или анкер-втулка
  • Резьбовые анкеры, такие как Tapcon, или шурупы для каменной кладки
  • Эпоксидный крепеж
Распорные анкеры для кирпичной кладки

Распорные анкеры для каменной кладки, иногда называемые анкерными болтами, представляют собой анкеры, которые расширяются, прилагая усилие к стенке отверстия в основном материале.Распорный анкер предназначен для установки в предварительно просверленное направляющее отверстие в основном материале. После расширения застежка не выйдет.

Типы распорных анкеров для кирпичной кладки

Существует два различных типа распорных анкеров для кирпичной кладки, предназначенных для различных применений:

Распорные анкеры с наружной резьбой проникают в основной материал и торчат с поверхности.
Распорные анкеры с внутренней резьбой устанавливаются заподлицо с основным материалом и расширяют или завершают крепление, вставляя в них какой-либо болт.

Различные крепления для бетона для разных типов кладки
Анкеры для каменной кладки

имеют важные отличия. Некоторые анкеры для каменной кладки предназначены для использования в различных материалах основания каменной кладки, таких как сплошной бетон, кирпич или блоки; в то время как другие могут использоваться только в твердом бетоне. Кладочные анкеры, предназначенные для использования только в монолитном бетоне, обеспечивают более стабильные значения удерживающей способности и более высокие значения выдергивания в бетоне, чем другие каменные анкеры, которые можно использовать во всех трех основных материалах.

Клиновые анкеры

Клиновой анкер представляет собой распорный анкер с наружной резьбой для использования в монолитном бетоне. Диаметры варьируются от 1/4” до 1-1/4” и длины от 1-3/4” до 12”. Клиновые анкеры изготавливаются из оцинкованной углеродистой стали, горячеоцинкованной, оцинкованной, нержавеющей стали 303 и нержавеющей стали 316.

Втулочные анкеры: Втулочный анкер представляет собой анкер с наружной резьбой для кирпичной кладки, который устанавливается в бетонное, кирпичное или блочное основание. Их можно использовать в строительном растворе, а значение отрыва зависит от количества и качества раствора.Втулочный анкер является популярным крепежом для кладки из-за разнообразия кладки, в которой он может использоваться. Он изготавливается в широком диапазоне диаметров от 1/4 дюйма до 3/4 дюйма и может быть куплен длиной от 5/8 дюйма. до 6-1/4”. Гильзовый анкер бывает четырех типов головок: желудевая головка, шестигранная головка, плоская головка и круглая головка. Он изготовлен из оцинкованной углеродистой стали и нержавеющей стали 304.

Тапкон

Шурупы по бетону представляют собой изделие с резьбой либо с шестигранной шайбой, либо с плоской потайной головкой с крестообразным шлицем. Винты для кладки вбивают резьбу в предварительно просверленное пилотное отверстие в основном материале из бетона, кирпича или блока. Шуруп по бетону марки Tapcon представляет собой анкер с резьбой, который вбивает резьбу в основной материал из кирпича, бетона или блока. Шуруп по бетону Tapcon представляет собой анкер с наружной резьбой, который выпускается в широком диапазоне диаметров от 3/16 дюйма до 3/4 дюйма и длиной от 1-3/4 дюйма до 6 дюймов. Анкеры для каменной кладки доступны с двумя разными типами головок, предназначенными для различных типов применения.

Если требуется потайная головка в закрепляемом материале, следует использовать винт с плоской потайной головкой и крестообразным шлицем.Если головка винта будет находиться на поверхности закрепляемого материала, следует использовать головку с шестигранной шайбой. Шурупы по бетону доступны со стандартным синим покрытием Climaseal или из нержавеющей стали 410 с серебряным покрытием Climaseal.

Вставные анкеры

Это анкеры распорного типа с внутренней резьбой, которые можно использовать только в монолитной бетонной стене. Расширение вставного анкера осуществляется с помощью установочного инструмента. Для каждого диаметра вставного анкера используется установочный инструмент разного размера.Вставные анкеры бывают пяти различных диаметров: 1/4”, 3/8”, 1/2”, 5/8” и 3/4”. Для каждого диаметра вставного анкера доступна только одна длина. Вставной анкер изготавливается из стандартной оцинкованной углеродистой стали, нержавеющей стали 304 и нержавеющей стали 316.

Анкеры молота

Анкер с молотковым приводом представляет собой крепежный элемент с наружной резьбой, который можно использовать в сплошной бетонной стене, полнотелом кирпиче или полнотелом блоке. Анкеры с молотковым приводом расширяются с помощью штифта, который забивается в корпус анкера, который расширяет его относительно стенок основного материала.Анкеры с молотковым приводом бывают двух диаметров: 3/16” и 1/4”. Они доступны в одном стиле головки, называемом грибовидной головкой. Грибовидная головка защищена от несанкционированного доступа, потому что после установки штифта анкер не может быть удален. Длина анкеров с грибовидной головкой составляет от 3/4 до 3 дюймов.

Анкеры лаг

Защитные экраны представляют собой распорные анкеры с внутренней резьбой, которые требуют использования вставленного в них винта с запаздыванием для расширения защитного экрана. Защитные экраны также бывают двух длин: короткий защитный экран или длинный защитный экран.Короткий защитный экран используется в приложениях, где основной материал очень твердый, а короткие защитные экраны используются в приложениях, где основной материал более мягкий. Обе длины защитных экранов бывают шести диаметров.

Запорные анкеры
Запорные анкеры

представляют собой распорные анкеры с наружной резьбой и предназначены для использования только в монолитном бетоне. Эти ударные анкеры используют штифт для расширения и имеют гайку и шайбу для крепления приспособления к бетону. Ударные анкеры бывают диаметром от 1/4” до 3/4” и длиной от 1-3/4” до 6”.Они покрыты желтым цинковым покрытием. Запорный анкер не доступен ни из нержавеющей стали, ни из горячеоцинкованной стали. После установки штифта анкер рассчитан на удерживающую силу и не входит и не выходит из бетона.

Анкеры с разрезным приводом
Анкер с разъемным приводом

представляет собой анкер с наружной резьбой для использования только в бетоне. Они доступны в одном диаметре 1/4 дюйма и в длинах от 1-1/2 дюйма до 4 дюймов. Оцинкованная углеродистая сталь — единственный материал, из которого они сделаны.Они не доступны ни из горячеоцинкованной, ни из нержавеющей стали. Анкер с разъемным приводом поставляется либо с круглой, либо с плоской головкой Philips с потайной головкой.

Бетонные анкеры могут иметь характеристики от легких до тяжелых, что зависит от несущей массы стены, к которой они прикреплены.

Сдвиговая нагрузка описывает величину силы тяжести, направленной вниз, а также вес объекта, воздействующего на анкер.

Растягивающая нагрузка – это сила, необходимая для извлечения анкера прямо из отверстия.

Статические нагрузки создаются объектами, которые никогда не двигаются и постоянно прилагают одну и ту же силу.

Динамические нагрузки создаются объектами, которые либо движутся, либо вибрируют.

Ударные нагрузки возникают при резком увеличении веса.

Установка лучших анкеров для кладки:
  • При установке любых анкеров для каменной кладки необходимо использовать перфоратор с насадкой по каменной кладке.
  • Просверлите пилотное отверстие независимо от того, какие типы бетонных анкеров вы используете.
  • Приготовьте дополнительные сверла по каменной кладке
  • Используйте баллончик со сжатым воздухом или грушу для удаления пыли из просверленного отверстия
  • Наденьте защитные очки и пылезащитную маску при сверлении в качестве меры предосторожности
  • При необходимости вам может потребоваться проверка проектов «Сделай сам» у профессионала.

Concrete Fastening Systems, Inc. уже более 30 лет продает крепеж для бетона с полностью укомплектованного склада в Кливленде, штат Огайо. Бесплатная доставка в тот же день для любой длины и диаметра доступна при заказе на сайте www. confast.com с последующей доставкой товара в течение 1-3 дней.

Есть еще вопросы по вашему проекту?

Какие якоря следует использовать

Независимо от того, подготовили ли вы плоскую и ровную поверхность, залили нижние колонтитулы или бетонную плиту. Вы должны как-то закрепить свое здание.Если у вас есть бетон, вы захотите использовать бетонные анкеры. Если вы решили использовать неулучшенный грунт, его необходимо выровнять и потребуется какой-либо анкер. Мы рекомендуем анкеры для мобильных домов.

БЕТОННЫЕ АНКЕРЫ

Анкерный стержень или анкерный болт представляет собой стальной стержень, который отливается, устанавливается в бетон или заливается раствором в бетон и кирпичную кладку с целью крепления стальной конструкции к ее фундаменту, обеспечивая как устойчивость, так и предотвращение движения здания. Анкерные болты обычно предоставляются компанией, нанятой для укладки бетона, и устанавливаются на место при закладке фундамента.Однако анкерные болты также могут быть установлены после укладки бетона. На рынке есть два типа анкерных болтов: клиновые анкеры и изогнутые анкерные болты, и использование этих болтов зависит от потребностей здания. Клиновые анкерные болты состоят из прямого штифта с болтом наверху и используются, когда бетонный фундамент уже установлен. Эти анкерные болты помещаются в просверленные отверстия и расширяются на месте. Эти болты полагаются на трение окружающего бетона, чтобы оставаться на месте.Изогнутые болты похожи на клиновые болты, но имеют изогнутую L-образную деталь на конце. Эти болты вставляются в фундамент во время заливки бетона, и по этой причине они чрезвычайно устойчивы к опрокидыванию и идеально подходят для больших и тяжелых конструкций.

АНКЕРЫ ДЛЯ ПЕРЕДВИЖНЫХ ДОМА

Вы найдете анкеры для мобильных домов, подходящие для различных типов грунта.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
