Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Содержание

1 Принцип работы и применение

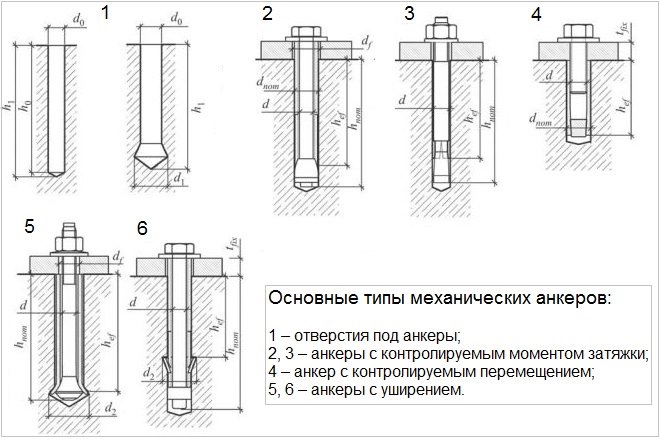

2 Типы и виды анкеров и способы их крепления
- 2. 1 Распорные
- 2.2 Забивные
- 2.3 Рамные
- 2.4 Саморезы по бетону
- 2.5 Разжимные
- 2.6 Химический анкер
3 Размеры и характеристики анкерных болтов
4 Инструкция по монтажу
- 4.1 Сверление
- 4.2 Монтаж анкера с гайкой
- 4.3 Монтаж химического анкера
5 Плюсы и минусы применения
6 Для пенобетона
7 Для газобетона
8 Как установить анкерный болт в бетон
- 8.1 Вечный крепеж: дюбель для бетона
- 8.2 Нагель по бетону: быстро, но прочно
9 Заключение

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

Сам болт
Конус со слоем резьбы внутри
Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию.

Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

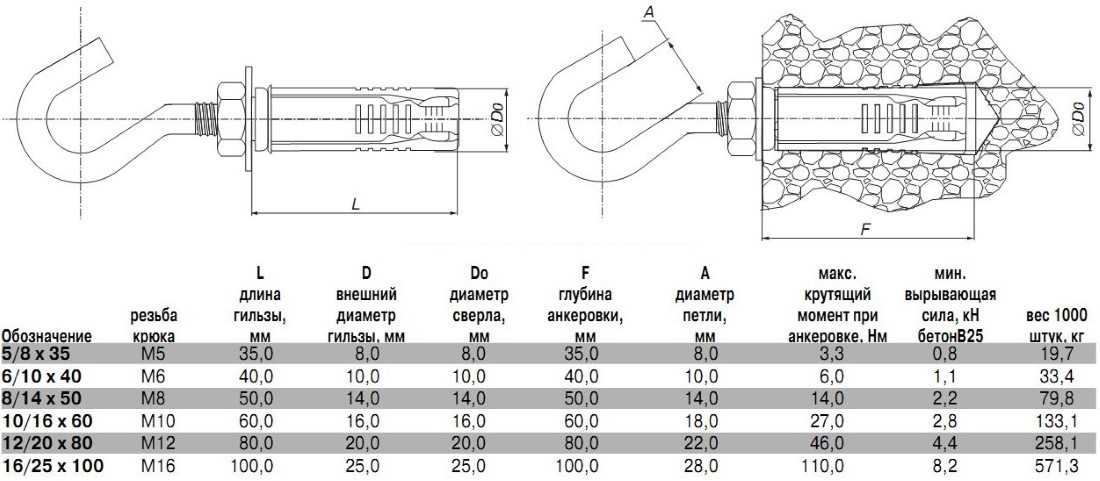

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой. Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование.

Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

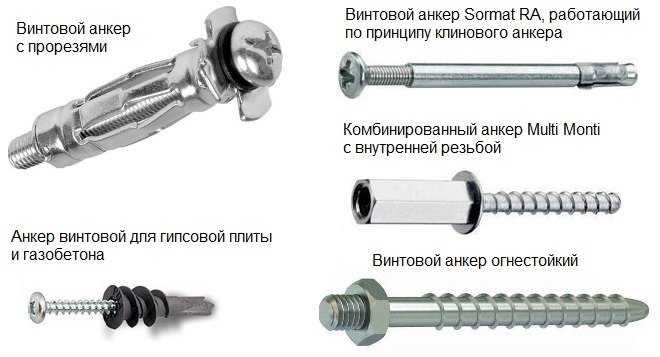

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

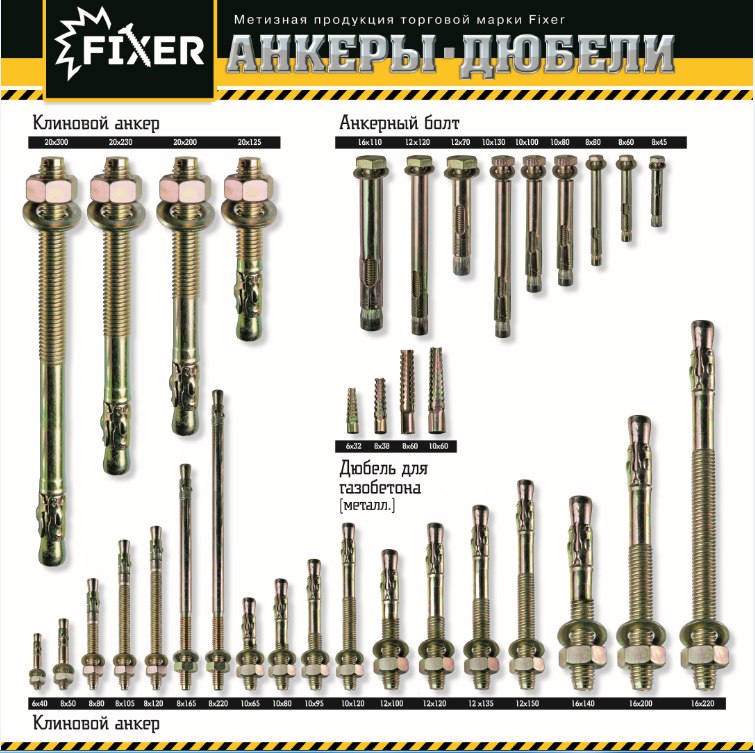

Классификация анкеров по размеру:

Малые – сечение до 8 миллиметров/длина до 55
Средние анкера – до 12/120 миллиметров
Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

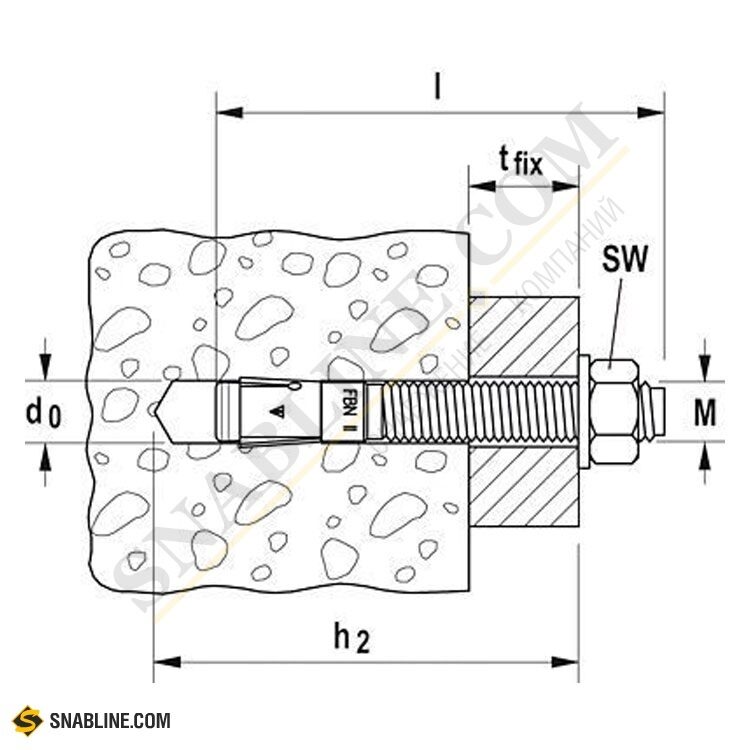

Расстояние от края стены минимум в 2. 5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

Устойчивость к деформациям и коррозии
Легкость, простота и высокая скорость монтажа
Стойкость к динамичным и статичным нагрузкам разного типа
Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

устройство, виды, какой выбрать и монтаж

Читайте в статье:

Что такое анкер для бетона
Виды анкеров для бетона
- Распорные
- Забивные
- Рамные
- Саморезы по бетону
- Анкера клиновые
- Разжимные
- Химические анкеры для бетона
Вес, размеры и характеристики
Важные параметры для выбора
Монтаж анкера в бетон
- Сверление
- Монтаж анкера с гайкой
- Монтаж химического анкера
Популярные бренды
- Химические анкеры Superbond
- Анкеры Hilti
- Отечественные марки

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

укрепить натяжные потолки или потолки типа «Армстронг»;
установить люстры и светильники;
сделать крепежи для навесной мебели и техники;
поставить окна, двери, металлические ворота.

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

Из чего же состоит стандартный универсальный анкерный болт по бетону:

Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.

Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

полнотелый кирпич;
плотный бетон;
натуральный камень.

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

установка лифтов и подъемников;
навешивание промышленных стеллажных систем;
монтаж строительных колонн и опор;
укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

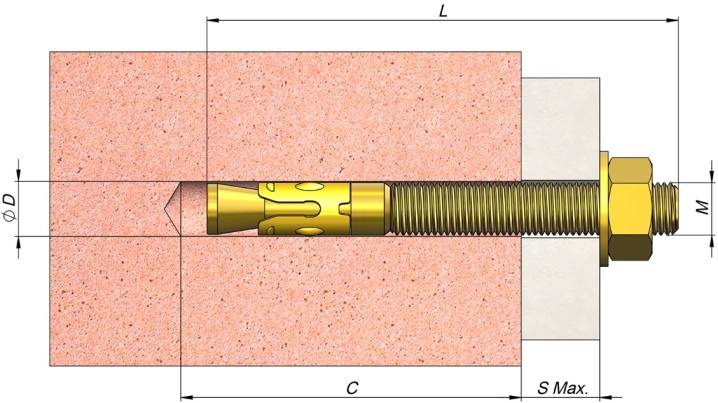

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

Клеевой компонент. Он может быть в двухфазном дозаторе или в одноразовых ампулах.
Втулка из оцинкованной стали с резьбой внутри.
Стержень, который имеет внешнюю резьбу и вкручивается в зафиксированную втулку.

Есть и другие комплектации. Например, крепежный элемент может состоять только из болта с резьбой, на который накручивается гайка.

Стоит отметить, что хоть химический крепеж и относится к самым прочным, но одновременно он является и самым дорогим. Поэтому, если нужно повесить на стену простую полку, не стоит переплачивать.

И, раз уж упомянули вначале о вклеивании арматуры в стену, то, наверное, стоит пояснить. Химическими анкерами для арматуры в бетоне чаще пользуются в строительстве, когда необходимо вклеить металлические стержни для установки закладных деталей. Клей для арматуры с бетоном обладает таким уникальным составом, что возможно его применение даже во влажной среде и при контакте с водой.

Вес, размеры и характеристики

Как наверное многие замечали, обычно метизы принято складывать в коробки и наклеивать на них какую-то информацию. Так вот, эти этикетки, кроме номеров партии, информации о сертификатах и производителях, содержат так же маркировку металлических изделий. Это полезная информация. Давайте разберемся в ее значении.

Анкера по бетону имеют буквенно-цифровое обозначение. Например: М12х250 или М8х50. Что обозначают эти шифры? Буква М показывает, что болт или шпилька имеет метрическую резьбу. Первая цифра после буквы – это диаметр, а вторая – длина болта в миллиметрах.

И еще немного технической информации. Она поможет вам понять, по какому принципу классифицируют металлические виды анкерных болтов по бетону.

Главные характеристики метизов:

Вес. Это значение зависит от материала, размера и конструкции метиза. Самые легкие – это забивные элементы. Их вес может быть всего 4 г. Самые большие клиновые болты могут достигать веса 738 г.
Диаметр сечения винта. Все разнообразие крепежей можно поделить на малые (диаметром до 8 мм), средние (диаметром от 8 до 12 мм) и большие (диаметр от 12 мм до 30 мм).
Длина стержня. На каждое значение диаметра винта обычно предоставляется выбор из 4-5 вариантов разной длины стержня. Максимальная длина больших анкеров может достигать 220 мм, а минимальная – 40 мм для изделий малых диаметров.

Крепежи на химической основе тоже имеют свою классификацию. Главными размерами являются диаметр и длина капсулы. Самые маленькие ампулы имеют диаметр 10 мм. Максимальное значение диаметра капсулы достигает 42 мм. Длина варьируется в пределах 80-360 мм.

Еще одна характеристика, которая отличает крепежи друг от друга, имеет больше прикладное значение. Это относится к форме оголовья болтов:

С помощью крючка или кольца можно устанавливать навесные конструкции.
Окончание в виде буквы «Г» позволяет навешивать съемные предметы.
Крепление анкерами к бетону накручивающейся гайкой с шайбой дает плотное и прочное прилегание конструкции к стене.

Далее представлены таблицы, в которых можно найти размеры анкерных болтов и их весовые характеристики.

Важные параметры для выбора

Итак, можно подвести итог и определить, какой анкер для бетона лучше и какие характеристики метизов важны для получения качественного результата.

Диаметр, длина и состав металла – вот главные качества анкеров для бетона. При этом не забывайте, что вариант крепежного изделия выбирают, зная качество бетонной стены и тяжесть устанавливаемого предмета. Чем толще и длиннее болт – тем большую нагрузку он способен выдержать.

Обязательное требование ко всем метизам, которые используют для бетона — это антикоррозийное покрытие. Оно защищает металл от агрессивной щелочной среды бетонного состава и воздействия влаги. Наиболее качественные метизы, которые прослужат столетие, делают из нержавеющей стали с цинковым покрытием. Чтобы не купить подделку, лучше брать изделия известных производителей.

Монтаж анкера в бетон

Если для вкручивания самореза можно воспользоваться простой отверткой, то для установки анкера в бетон нам потребуется подготовить инструменты и расходные материалы.

Вот перечень инструментов, нужных для работы:

Перфоратор (или дрель с функцией перфоратора).
Сверла по бетону.
Молоток и киянка.
Гаечные ключи, плоскогубцы.
Пылесос (резиновая груша или строительный шприц для продувки отверстий).
Инструменты для нанесения разметки.

Сверление

Установка крепежа любого типа всегда начинается с разметки и сверления. Отметьте место установки. Учтите, что расстояние от края стены должно как минимум в 2,5 раза превышать длину болта.

Чтобы просверлить отверстие подходящего диаметра, сначала изучите маркировку метиза. Втулка должна входить в зазор с некоторым усилием, так, чтобы ощущалось трение. Длина отверстия должна быть равна длине гильзы. Для удобства, сделайте цветную метку на сверле.

Важный момент в подготовке к монтажу – освобождение засверленного зазора от пыли и частиц бетона. Это можно сделать пылесосом, в крайнем случае, резиновой грушей. Если не получается или нет возможности полностью прочистить отверстие — просто сделайте его на пару сантиметров длиннее.

Монтаж анкера с гайкой

Рассмотрим универсальный способ установки, который можно применять для похожих типов крепежа. Изучите следующую схему и, попрактиковавшись, поймете принцип установки анкеров для бетона.

Последовательность действий:

Возьмите анкер и киянкой забейте его в отверстие так, чтобы край гильзы оказался заподлицо со стеной.
Снимите гайку и установите на шпильку тот элемент, который будет держать подвешиваемую конструкцию. К примеру, пусть это будет металлический уголок.
Установите гайку и начните ее закручивать. Обратите внимание, что закручивать нужно до тех пор, пока это возможно.

Если по каким-то причинам возникают опасения растрескивания стены или деформации бетона при монтаже анкерного болта с гайкой – используйте динамометрический ключ.

Строительные хитрости. Самый быстрый монтаж шпилек. Анкера DKC и многое другое.

Watch this video on YouTube

Монтаж химического анкера

Здесь, при монтаже, будет происходить примерно тоже самое, что и при установке болта с гайкой. Но кроме перечисленных инструментов, для крепления нам потребуется специальный химический состав.

Для небольшого объема работ рациональнее использовать ампулы с клеем. Состав в дозаторах может весь не пригодиться, а срок его хранения составляет только 1 год.

На схеме подробно описан процесс закладки химического анкера. Он заключается в следующем:

Сначала нужно просверлить отверстие и хорошо очистить его от пыли. Можно использовать пылесос, ершик, баллончик со сжатым воздухом.
Рекомендуется установить внутрь сетчатую гильзу, которая позволит удержать клеевой состав.
В отверстие нужно поместить ампулу с клеем или заполнить отверстие из дозатора на 2/3 от длины.
Не торопясь вкрутить болт или шпильку, давая возможность составу равномерно распределиться.
Далее следует подождать нужное время для схватывания клея. Эта информация обычно написана на упаковке.
На стержень нужно установить прикрепляемый элемент и закрутить гайку.

Обратите внимание, что многие химические составы не работают при низких температурах.

10 типов бетонных анкеров | Анкерные болты для бетона | 10 лучших анкеров для бетона

Содержание поста

Что делают анкеры для бетона?

A Бетонные анкеры Соединение бетона с другими типами объектов таких как металл, дерево , пластик , оборудование и даже больше 06 бетонных элементов 06 .

Типы бетона Анкеры a повторно используются для различных цели как легкие – рабочие бетон анкеры используются для подвешивания вешалок для полотенец, дверей и других предметов весом менее 50 фунтов средства (22,7 кг) до

6 стены

Бетонные анкеры
Если вы хотите построить бетонную конструкцию больше надежную и стабильную по своей природе, тогда используйте анкерные болты для бетона , основание в основном соединено с бетоном анкеров может быть отличным решением .
Бетон отличный материал для любого типа фундамента . Это очень плотный , более работоспособный , доступный, погода – стойкий и очень прочный .
Бетон средней прочности Анкеры в основном используются для крепления грузов весом до 200 фунтов означает (90,7 кг). Эти типы анкеров используются для крепления более тяжелых объектов , таких как подвесных телевизоров
Тяжелых Обязанностей Бетонные анкеры 5 предназначены для строительства 6 Они могут видеть вес более 200 фунтов (90,7 кг). Он используется для защиты фундамента примерно с другими материалами .
Если вы корпус дом на вершине бетона без анкеровки его вниз затем наводнение или сильный шторм может поднять его с фундамента .
Подробнее: Строительный шов в бетоне | Типы строительных швов | Бетонный деформационный шов | Компенсационные швы
Типы анкеров для бетона
Несколько типов анкеров для бетона приведены ниже с кратким описанием,
Wedge Concrete Anchors
Concrete Sleeve Anchors
Split Drive Concrete Anchors
Stud Concrete Anchors
Lag Shield Concrete Anchors
Self Drilling Concrete Anchors
Drop -В бетонном анкере
Анкеры с машинным винтом
Анкеры с запором
Ниже приведены 10 Лучшие якоря для бетона,
КЛЕГО БЕЗОННЫЕ АКЛЮЧИ КЛЕГЕТНЫЙ БЕЗОННЫЙ АКЗОР
A КЛЕГЕТА Якорь названа в честь КЛЕТЫ , которые открываются и расширяются до 1/16 ”на якорях. основание .когда болт затянут .
Это анкер с наружной резьбой из бетона , который используется для крепления к основанию из бетона с помощью гайки 9.0006 и шайба .
Кроме того, клиновые бетонные анкеры широко используются , потому что легко вставляются, коррозионностойкие и среди самых прочных бетонных анкеров .
Это на самом деле шпилька, состоящая из двух соединенных штук одна- часть имеет резьбу в верхней части конец а другой конец состоит из процесса 0005 включает клин и зажим , который расширяется между стойкой и стенкой отверстия в бетоне .
Клиновые анкеры для бетона обычно хороший вариант для тяжелых сдвиговых приложений и для тяжелых нагрузок . Кроме того, более тяжелые сейсмические клинья анкеры используются в районах часто посещаемых по сейсмической активности .
Пара вещей , о которых следует помнить относительно клиновых анкеров :
отверстий, просверленных в бетоне для клинового анкера должны быть равны диаметру анкера.
Также используется для твердого бетона только не для камня , раствора , кирпича и т.д.0006
A Concrete рукав Анкеры — мужские крепежные элементы, а состоит из резьбого болта , охваченной на расширитель Endelae на верхнем конце и Wehher и NUT на других End 666 и Wehher и NUT на других END 666 и . .
Втулки анкеров продеваются через приспособление и в предварительно просверленное отверстие в бетоне , камне, кирпиче и растворе .
Действие по поводу поворота -болта на гайке тянет болт до по . Рукава , вызывая рукав до вылетает до 1/8 ”
Сколотый привод бетон. Разрезной привод Бетонный анкер
Эти Разрезной привод Бетон Анкеры получают свою удерживающую силу из источника упругой композиции из одного куска якорь сам .
Также этот анкер является наружным крепежом с разъемным расширенным основанием . Как правило, это подходит для легких задач и подходит для блока , бетона , кирпича и каменного основания .
Самые важные вещи, о которых нужно помнить когда вы устанавливаете бетон с раздельным приводом анкеры ,
Диаметр анкерного основания аналогичен размеру просверленного отверстия .
Спикочный бетон якорь
Спикочный бетон якорь
БЕЗОН БЕЗОНА И КЛИН Якоря используются в качестве подтяжки гайки . стены. Анкер-шпилька также расширяет .
Но когда вы расширяете шпильку анкера тогда вам нужно забить на верхнюю часть анкера .
Анкеры расширения навинчиваются на верхнюю концевую часть и нижний конец в тот момент , когда просверленных отверстий состоят из вертикальной щели .
На нижнем конце шпильки анкера есть отверстие, которое находится на коническая фасонная сталь заглушка .
Когда вы нанесете молоток на верхнюю часть шпильки, тогда нижняя часть стальной шпильки заставит установиться над конусной сталью .
Благодаря этому шпилька расширяется в сторону или стенку отверстия .
Подробнее: Вакуумный бетон | Применение вакуумного бетона | Использование вакуумного бетона | Преимущества вакуумного бетона
Загнета по бетонным якорям
Загнета по бетонным якорям
Забастые бетон Якоря — женские типов якорей , а у них есть рукав копки и ребра в Shape и Texture .
Анкерные втулки из лаг бетона изготовлены из цинкового сплава материала , а втулки простые из натурального .
Эти втулки помещаются в предварительно изготовленное основание для сверления отверстий, которое может быть строительным раствором , бетоном, кирпичом, камнем и т. д. материал втулка , а затем отрезать резьбовую часть анкера.
Та лаг бетонные анкеры запрессованы внутрь наружной стены основания материалы . В зависимости от диаметра болта, который должен входить внутрь винта , тогда бетонный анкер с задержкой рассчитан в соответствии с их встроенной длиной .
Как правило, анкеры с более длинной лагой имеют более сильное и адекватное сцепление , которое удерживает основной материал .
Другая сторона лаг бетонный анкер короткая то плотный и твердый .
Самосверлящий анкер для бетона
Самосверлящий анкер для бетона
Самосверлящий анкер для бетона — это название , предложенное , так как сам анкер имеет свои собственные отверстий, что означает врезание зубьев 0 бетонное основание само по себе.
Верхний конец этого анкера имеет внутреннюю резьбу и конусную 9Стальная заглушка в форме 0006 тоже. Так что болт легко может быть вкручен в него .
Когда вы просверлите оболочку конической стальной заглушки с помощью удара молотком, нижний конец оболочки в конечном итоге расширится , в то время как опирается на стенки или сторону отверстия .
Забивной анкер для бетона Забивной анкер для бетона
Иногда путают с клином анкеры , потому что они расширяются аналогично, опускают – в анкеры – это анкеры с внутренней резьбой , которые помещаются в предварительно просверленное отверстие до – .
Расширяющая заглушка в основании анкера устанавливается с помощью установочного инструмента , который по существу представляет собой стальной стержень с одним концом, суженный вниз .
Суженная часть инструмента вставляется в вставьте – в анкер и постукивайте молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента .
Как и клиновой анкер , вставные анкеры предназначены только для сплошного бетона и не могут эффективно использоваться в кирпиче, блоках, растворе или камне .
Анкер с машинным винтом Анкер по бетону с машинным винтом
Станок Винт Анкер представляет собой анкер с внутренней резьбой этот тип крепежа состоит из цилиндрического основания , вставленного в предварительно просверленное отверстие в кирпиче, строительном растворе, камне и бетоне .
Эти анкерные винты ввинчиваются через приспособление в основание и отверстие , а установочные инструменты используются для поворота винта.
Когда винт поворачивает вниз в основание, он расширяет основание для закрепления анкера в отверстии, тем самым крепя приспособление к поверхности бетона .
Каждый крепежный винт имеет специальные установочные инструменты , которые определяются диаметром используемого винта анкера.
Анкеры 9 шт.0005 должным образом установлен, когда кромка установочного инструмента соприкасается с кромкой анкера .
Но основная точка заключается в том, что для станочных винтовых анкеров требуется размер отверстия на больше , чем размер анкера , используемый .
Запорные анкеры Запорные анкеры
Запорные анкеры с наружной резьбой застежки используются для соедините легкие приспособления , такие как кронштейны для полок , кабелепровод и электрические коробки , к монолитному бетону .
Анкеры ответной части представляют собой ударную распорную застежку , состоящую из пластинчатого корпуса , закрытого приводным штифтом, который выдвигается из трубчатого корпуса .
Когда распорные анкеры вставлены в предварительно просверленное отверстие , то головки его штифтов равны загоняет дальше в трубу с помощью молотка ударяет , расширяет трубу и создает необходимое удержание в отверстии .
Отверстие диаметр просверлен для распорки анкеры имеют тот же диаметр, что и анкер используемый .
Запорные анкеры позволяют быстро длинных рядов крепежа установил но раз поставил то не съемный .
Подробнее: Что такое торкретирование | Определение торкрет-бетона | Торкрет-технология
Часто задаваемые вопросы:
Что делают бетонные анкеры?
A Бетонные анкеры Соединение бетона с другими типами объектов , таких как металл, дерево, пластик , машины и даже больше бетонных элементов .
Бетон отличный материал для любого типа фундамента . Это очень плотный , более работоспособный , доступный, погода – стойкий и очень прочный .
Если вы хотите построить что-то большее надежное и устойчивое по своей природе, тогда используйте бетонные анкеры , фундамент в основном соединенный с бетонными анкерами может быть отличным решением .
Какие типы анкеров для бетона относятся к
?
БЕЗОННЫЕ БЕЗОННЫЕ АКЛЮЧИ
6

Якоря бетонного рукава
Сплит-привод бетонные якоря
Знаки бетон. Забивной анкер для бетона
Анкеры с машинным винтом
Забивные анкеры
Что такое анкер для бетона?
Гильза для бетона и клиновые анкеры используются в качестве затяжки гайки, так что анкеры расширяют сильно против отверстия в стене или сторон . Анкер-шпилька также расширяется .
Но когда вы расширяете анкерную шпильку , вам необходимо забить верхнюю часть анкерной .
Распорные анкеры — это резьба на верхнем конце часть и нижний конец в это время просверленные отверстия состоят из вертикальной щели.
На нижнем конце шпильки анкера имеется отверстие, которое сидит на конической – стальной заглушке .
Когда вы нанесете молоток на верхнюю часть шпильки , тогда нижняя часть стальной шпильки будет равна заставил установить поверх конической стали .
Этот заставляет шпильку расширяться относительно стороны или стенки отверстия .
Вам также может понравиться
Строительный шов в бетоне | Типы строительных швов | Бетонный деформационный шов | Компенсаторы
Крепление | Что такое крепление | Типы крепления | Укрепление в строительстве | Методы крепления | Подпорка
Вакуумный бетон | Применение вакуумного бетона | Использование вакуумного бетона | Преимущества вакуумного бетона
Строительный шов в бетоне | Типы строительных швов | Бетонный деформационный шов | Компенсаторы
Что такое опалубка | Типы опалубки | Материал опалубки | Опалубка в строительстве
Бетонирование в холодную погоду | Бетонирование в холодную погоду
Share This Post
Типы анкеров для бетона и способы их использования
Я должен сделать глубокое мрачное признание: я люблю крепить вещи к бетону. Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться. Это слишком весело — при условии, что вы делаете это правильно.
Если вы используете неправильный анкер для бетона, вы испытаете невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, вы хотите бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.
Содержание
Типы анкеров для бетона
Инструменты для установки различных типов анкеров для бетона
Краткое описание типов анкеров для бетона и способы их использования
Типы анкеров для бетона
7 Вы можете найти десятки типов анкеров
7 бетонные анкеры на средней строительной площадке. Я использую несколько регулярно.
В самых прочных анкерных системах используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.
Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.
Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

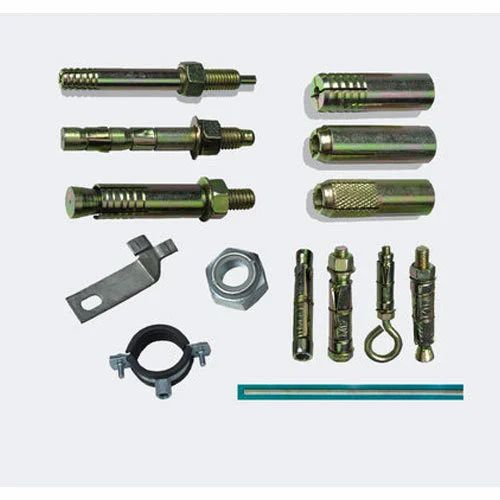

Образец распространенных типов анкеров для бетона. К ним относятся клиновые анкеры, анкеры-втулки, анкеры для бетона большого диаметра, свинцовые щиты, пластиковые анкеры и Tapcons (шурупы по бетону)
Анкеры-клинья и анкеры-гильзы
Как анкеры-клинья, так и анкеры-гильзы являются отличными типами анкеров для бетона, которые удерживают огромное количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.
Клиновой анкер (также известный под торговой маркой Red Heads) Гильзовый анкер с отверстием правильного размера для сверления, указанным на анкере
Установка клиновых и гильзовых анкеров для бетона – сверление
Клиновые и гильзовые анкеры устанавливаются одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.
Просверлите основание, используя его в качестве шаблона, когда это возможно. Не отмечайте отверстия, отодвиньте основание в сторону, установите анкеры, а затем попытайтесь опустить основание на анкеры. Это просто напрашивается на неприятности, так как малейший удар может деформировать резьбу и испортить анкеры. Затем вам придется начать процесс заново с новыми отверстиями и анкерами.
Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.
Очень важно удалить бетонную пыль перед установкой анкеров. Пыль изменяет размер отверстия и может привести к неправильной установке некоторых анкеров. Пыль облегчает снятие анкеров, так как действует как смазка. Мне нравится использовать грушу. Если вы используете пылеудаляющий аппарат, тогда вам нужен фильтр HEPA для соответствия Таблице 1 OSHA.
Забивание анкера
После того, как отверстие просверлено и анкер вставлен до упора, забейте анкер до конца с помощью молотка или небольшой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.
Премиум бренд слева, дешевый справа. Марка премиум-класса предназначена для предотвращения деформации резьбы, когда вы вбиваете ее. Вот как вы позиционируете гайку, когда забиваете анкер премиум-марки. чтобы деформировать резьбу. Забить анкер — это гораздо больше, чем просто забить его после того, как отверстие просверлено. Необходимо следить за тем, чтобы конец болта не превратился в грибовидную форму. Если вы деформируете его, ступени заедут и заставят анкер вращаться в отверстии, а не расширяться
Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.
Установите бетонный анкер и затяните гайки
На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по выступающему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.
Использование ударного гайковерта позволяет быстро выполнить утомительную задачу по затяжке гаек крепежа с помощью гаечного ключа или торцевой головки.
После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.
Анкеры для бетона большого диаметра
Анкеры для бетона большого диаметра, включая анкеры для тяжелых условий эксплуатации марки Tapcon, имеют ряд существенных преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона в некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.
Анкер для бетона большого диаметра 3/4 дюйма x 8 дюймов
Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.
Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.
Защитные экраны (свинцовые экраны) и пластиковые анкеры
Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.
Свинцовые щиты и единственная причина их использования — винтовые проушины. Пластмассовые анкеры
Свинцовые щиты, хотя и полезны, но потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать болты с защелкой со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винтов, когда они станут очень тугими.
В Художественном музее Полка у нас есть свинцовые щиты, постоянно размещенные во внутреннем дворе с кирпичными скульптурами. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.
Шурупы по бетону Tapcon
Без преувеличения можно сказать, что Tapcons изменили мир. В первой художественной галерее, в которой я работал, стены были кирпичными, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.
Пороховые крепежные детали
Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.
Пороховой крепеж вместе с патронами калибра .22. Они будут стрелять сквозь дерево, сталь и бетон. Я построил эти полки 20 лет назад с помощью пороховых крепежных деталей, и они до сих пор прекрасно держатся. Забытый тип бетонного анкера
Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.
Тумблер справа. Слева я заменил болт на болт с проушиной. Сжав крылья, чтобы пройти через отверстие, «сквозной» тумблер болт с раскрытыми крыльями. 1/4 указывает на диаметр болта
Инструменты для установки различных типов анкеров в бетон
Базовый комплект анкеров для бетона — идеально подходит для анкеров Tapcon размером до 5/16 дюйма
Аккумуляторная перфораторная дрель
Биты для каменной кладки
Биты Tapcon или Tapcon монтажный комплект
Маленькая груша или другой способ продуть или пропылесосить отверстие
Молоток
Разводной гаечный ключ
СИЗ (защита органов слуха, защита глаз и пылезащитная маска)
Основные сведения для установки анкеров в бетон
Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры
Аккумуляторный перфоратор
Биты для каменной кладки
Биты SDS Plus Tapcon и монтажный комплект
Пылесос
Молоток
Строительная отвертка
Набор торцевых ключей0151
СИЗ (защита органов слуха, защита глаз и пылезащитная маска)
Легкие перфораторы позволяют быстро сверлить бетон
Pro Concrete Anker Installation Kit — идеально подходит для Tapcons с анкерами до 3/4 дюйма
Перфоратор дрель со встроенным пылеудалением HEPA
Биты SDS Plus
Биты SDS Plus Tapcon и монтажный комплект (не показаны)
Пылеудаляющее устройство HEPA (не показано)
Инженерный молоток весом 3 или 4 фунта
Строительная отвертка
Ударный гайковерт с ударными головками и рукояткой для строительной головки
Воздуходувка для очистки поверхности после установки при необходимости
СИЗ (защита органов слуха, защита глаз и пылезащитная маска)
Для больших анкеров требуются большие инструменты. Ударный гайковерт делает затяжку гаек практически мгновенной. Встроенный пылеуловитель на перфораторе делает рабочую площадку намного чище
СИЗ – средства индивидуальной защиты
Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.
У нас есть несколько статей на эту тему:
Таблица 1 Соответствие требованиям OSHA
Как купить пылеудаляющий аппарат
Допустимый предел воздействия кремнеземной пыли
Защита глаз и ушей имеет решающее значение как для краткосрочного, так и для долгосрочного здоровья. OSHA часто требует, чтобы противопылевая маска соответствовала Таблице 1 при работе с бетонной пылью
Краткий обзор типов бетонных анкеров и инструкции Используйте их
Я показал вам много типов бетонных анкеров.
